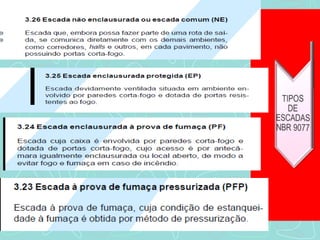

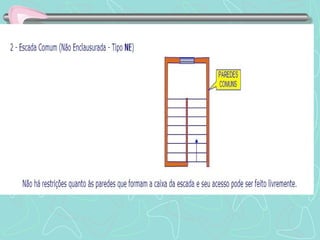

O documento fornece requisitos e características de construção para diferentes tipos de escadas, incluindo escadas enclausuradas protegidas, escadas enclausuradas à prova de fumaça e escadas pressurizadas à prova de fumaça. É destacado que escadas enclausuradas protegidas devem ter caixas isoladas por paredes resistentes a fogo de 2h no mínimo, enquanto escadas enclausuradas à prova de fumaça requerem paredes resistentes a 4h de fogo. Escadas pressur

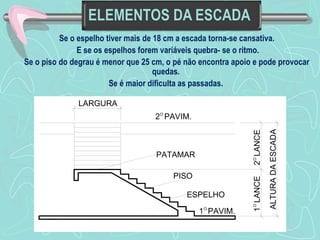

3. Se o espelho tiver mais de 18 cm a escada torna-se cansativa.
E se os espelhos forem variáveis quebra- se o ritmo.
Se o piso do degrau é menor que 25 cm, o pé não encontra apoio e pode provocar
PISO
ESPELHO
LARGURA
2 O PAVIM.
1 O PAVIM.
PATAMAR
ALTURA DA ESCADA
1 O LANCE 2 O LANCE
quedas.
Se é maior dificulta as passadas.

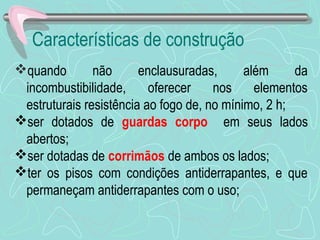

4. Características de construção
quando não enclausuradas, além da
incombustibilidade, oferecer nos elementos
estruturais resistência ao fogo de, no mínimo, 2 h;
ser dotados de guardas corpo em seus lados
abertos;
ser dotadas de corrimãos de ambos os lados;
ter os pisos com condições antiderrapantes, e que
permaneçam antiderrapantes com o uso;

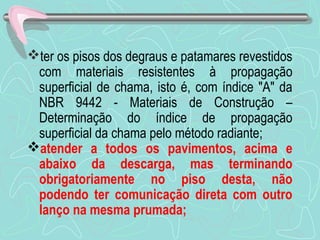

5. ter os pisos dos degraus e patamares revestidos
com materiais resistentes à propagação
superficial de chama, isto é, com índice "A" da
NBR 9442 - Materiais de Construção –
Determinação do índice de propagação
superficial da chama pelo método radiante;

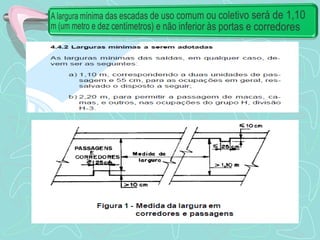

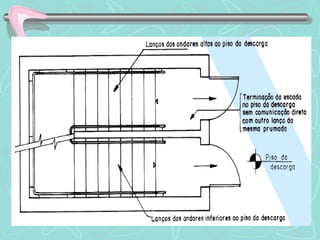

atender a todos os pavimentos, acima e
abaixo da descarga, mas terminando
obrigatoriamente no piso desta, não
podendo ter comunicação direta com outro
lanço na mesma prumada;

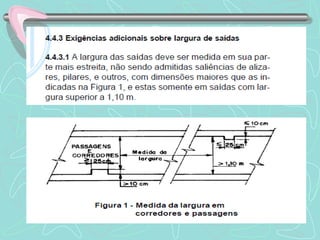

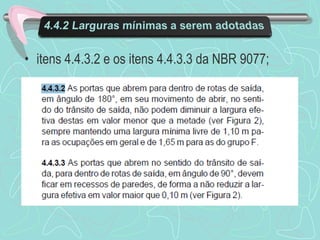

10. • itens 4.4.3.2 e os itens 4.4.3.3 da NBR 9077;

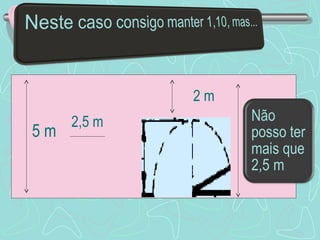

11. 5 m 2,5 m
2 m

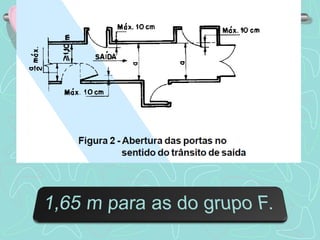

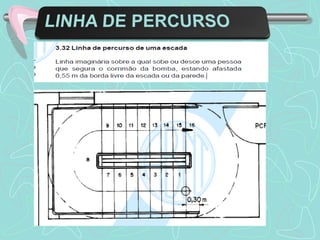

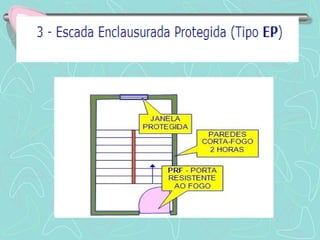

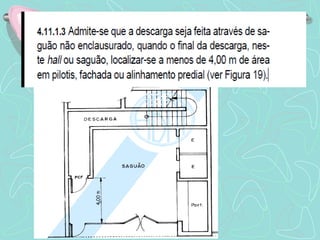

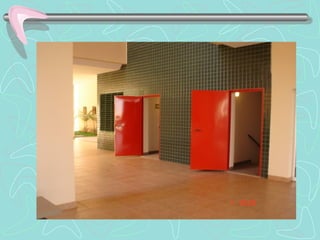

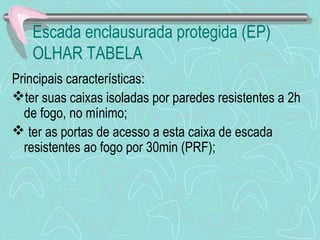

17. Escada enclausurada protegida (EP)
OLHAR TABELA
Principais características:
ter suas caixas isoladas por paredes resistentes a 2h
de fogo, no mínimo;
 ter as portas de acesso a esta caixa de escada
resistentes ao fogo por 30min (PRF);

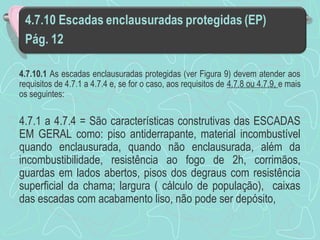

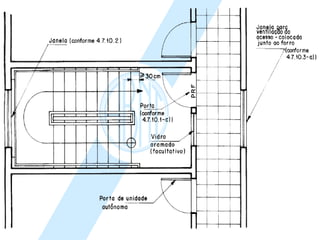

18. 4.7.10.1 As escadas enclausuradas protegidas (ver Figura 9) devem atender aos
requisitos de 4.7.1 a 4.7.4 e, se for o caso, aos requisitos de 4.7.8 ou 4.7.9, e mais
os seguintes:

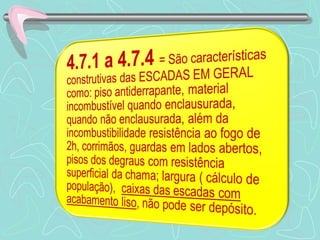

4.7.1 a 4.7.4 = São características construtivas das ESCADAS
EM GERAL como: piso antiderrapante, material incombustível
quando enclausurada, quando não enclausurada, além da
incombustibilidade, resistência ao fogo de 2h, corrimãos,
guardas em lados abertos, pisos dos degraus com resistência
superficial da chama; largura ( cálculo de população), caixas
das escadas com acabamento liso, não pode ser depósito,

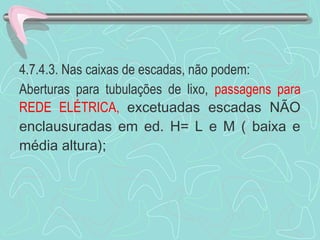

19. 4.7.4.3. Nas caixas de escadas, não podem:
Aberturas para tubulações de lixo, passagens para
REDE ELÉTRICA, excetuadas escadas NÃO
enclausuradas em ed. H= L e M ( baixa e
média altura);

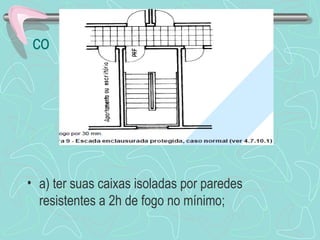

20. co
• a) ter suas caixas isoladas por paredes
resistentes a 2h de fogo no mínimo;

21. c) ser dotadas, em todos os pavimentos (exceto no
da descarga, onde isto é facultativo), de janelas
abrindo para o espaço livre exterior, atendendo ao
previsto em 4.7.10.2 (JANELAS);
TEM QUE TER JANELAS
d) ser dotadas de alçapão de alívio de fumaça
(alçapão de tiragem) que permita a ventilação em seu
término superior, com área mínima de 1,00 m2.

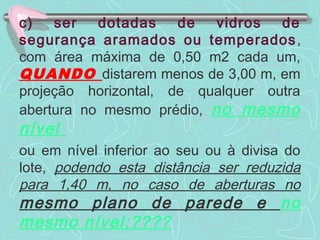

23. c) ser dotadas de vidros de
segurança aramados ou temperados,
com área máxima de 0,50 m2 cada um,
QUANDO distarem menos de 3,00 m, em
projeção horizontal, de qualquer outra
abertura no mesmo prédio, no mesmo
nível
ou em nível inferior ao seu ou à divisa do
lote, podendo esta distância ser reduzida
para 1,40 m, no caso de aberturas no
mesmo plano de parede e no
mesmo nível;????

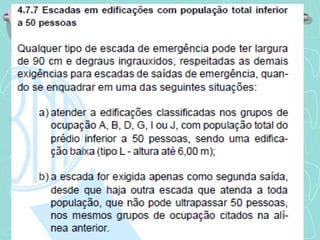

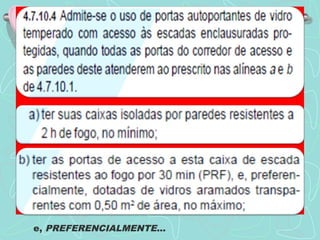

25. e, PREFERENCIALMENTE...

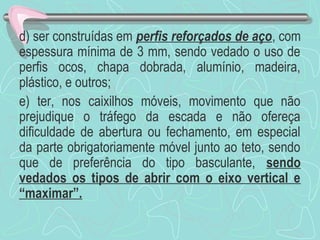

26. d) ser construídas em perfis reforçados de aço, com
espessura mínima de 3 mm, sendo vedado o uso de
perfis ocos, chapa dobrada, alumínio, madeira,
plástico, e outros;
e) ter, nos caixilhos móveis, movimento que não
prejudique o tráfego da escada e não ofereça
dificuldade de abertura ou fechamento, em especial
da parte obrigatoriamente móvel junto ao teto, sendo
que de preferência do tipo basculante, sendo
vedados os tipos de abrir com o eixo vertical e
“maximar”.

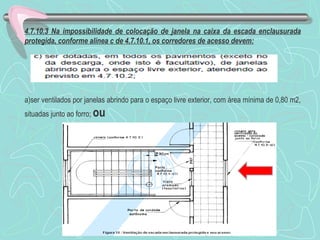

27. 4.7.10.3 Na impossibilidade de colocação de janela na caixa da escada enclausurada
protegida, conforme alínea c de 4.7.10.1, os corredores de acesso devem:
a)ser ventilados por janelas abrindo para o espaço livre exterior, com área mínima de 0,80 m2,
situadas junto ao forro; ou

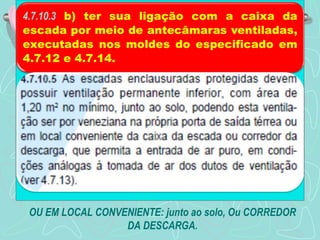

28. OU EM LOCAL CONVENIENTE: junto ao solo, Ou CORREDOR
DA DESCARGA.

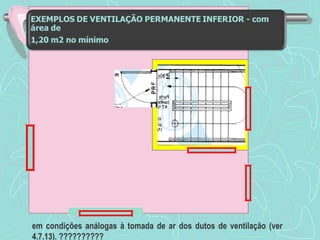

29. em condições análogas à tomada de ar dos dutos de ventilação (ver
4.7.13). ??????????

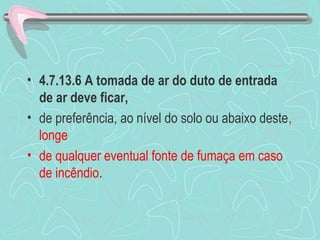

30. • 4.7.13.6 A tomada de ar do duto de entrada
de ar deve ficar,
• de preferência, ao nível do solo ou abaixo deste,
longe
• de qualquer eventual fonte de fumaça em caso
de incêndio.

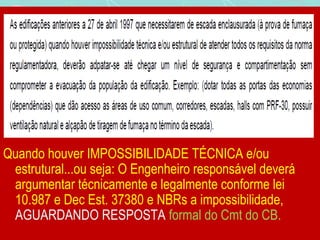

31. Quando houver IMPOSSIBILIDADE TÉCNICA e/ou
estrutural...ou seja: O Engenheiro responsável deverá
argumentar técnicamente e legalmente conforme lei
10.987 e Dec Est. 37380 e NBRs a impossibilidade,
AGUARDANDO RESPOSTA formal do Cmt do CB.

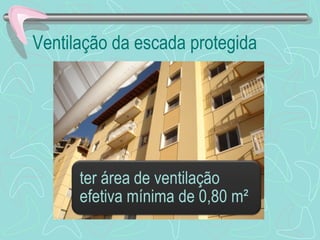

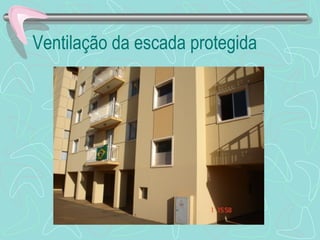

33. Ventilação da escada protegida

34. Ventilação da escada protegida

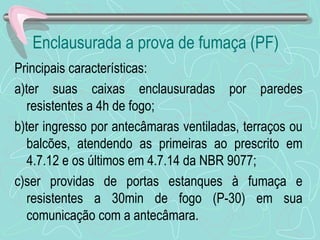

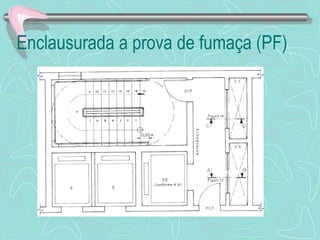

35. Enclausurada a prova de fumaça (PF)

36. Enclausurada a prova de fumaça (PF)
Principais características:
a)ter suas caixas enclausuradas por paredes
resistentes a 4h de fogo;
b)ter ingresso por antecâmaras ventiladas, terraços ou
balcões, atendendo as primeiras ao prescrito em
4.7.12 e os últimos em 4.7.14 da NBR 9077;
c)ser providas de portas estanques à fumaça e
resistentes a 30min de fogo (P-30) em sua
comunicação com a antecâmara.

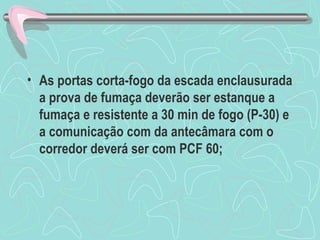

37. • As portas corta-fogo da escada enclausurada
a prova de fumaça deverão ser estanque a
fumaça e resistente a 30 min de fogo (P-30) e
a comunicação com da antecâmara com o
corredor deverá ser com PCF 60;

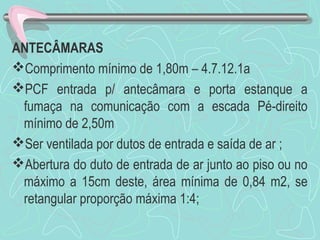

38. ANTECÂMARAS
Comprimento mínimo de 1,80m – 4.7.12.1a
PCF entrada p/ antecâmara e porta estanque a
fumaça na comunicação com a escada Pé-direito
mínimo de 2,50m
Ser ventilada por dutos de entrada e saída de ar ;
Abertura do duto de entrada de ar junto ao piso ou no
máximo a 15cm deste, área mínima de 0,84 m2, se
retangular proporção máxima 1:4;

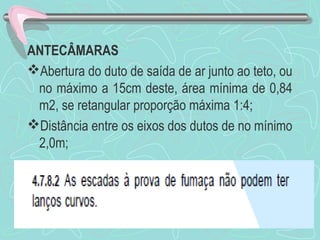

39. ANTECÂMARAS
Abertura do duto de saída de ar junto ao teto, ou
no máximo a 15cm deste, área mínima de 0,84
m2, se retangular proporção máxima 1:4;
Distância entre os eixos dos dutos de no mínimo
2,0m;

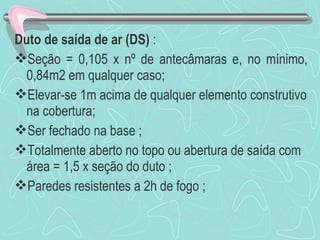

40. Duto de saída de ar (DS) :
Seção = 0,105 x nº de antecâmaras e, no mínimo,
0,84m2 em qualquer caso;
Elevar-se 1m acima de qualquer elemento construtivo
na cobertura;
Ser fechado na base ;
Totalmente aberto no topo ou abertura de saída com
área = 1,5 x seção do duto ;
Paredes resistentes a 2h de fogo ;

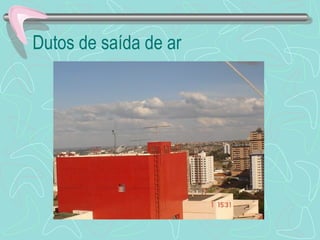

41. Dutos de saída de ar

42. Dutos de saída de ar

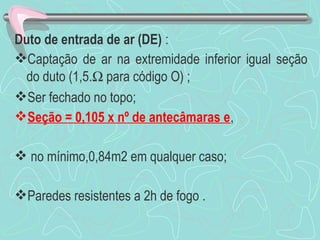

43. Duto de entrada de ar (DE) :
Captação de ar na extremidade inferior igual seção
do duto (1,5.W para código O) ;
Ser fechado no topo;
Seção = 0,105 x nº de antecâmaras e,
 no mínimo,0,84m2 em qualquer caso;
Paredes resistentes a 2h de fogo .

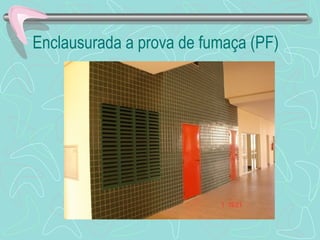

45. Enclausurada a prova de fumaça (PF)

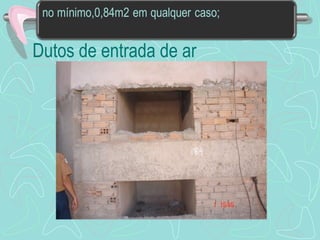

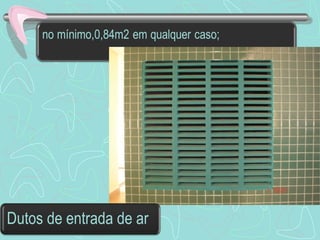

46. Dutos de entrada de ar

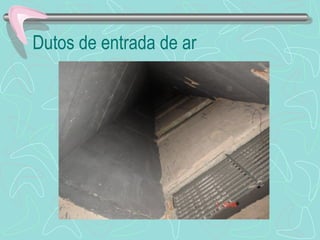

47. Dutos de entrada de ar

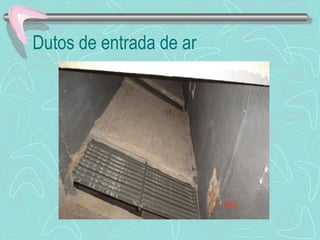

48. Dutos de entrada de ar

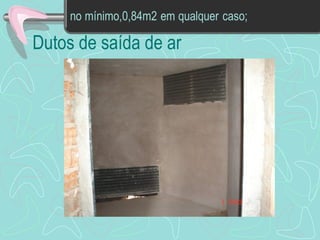

49. Dutos de saída de ar

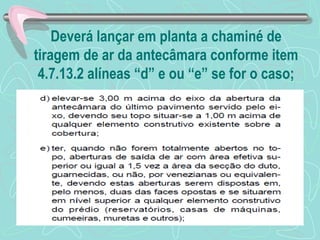

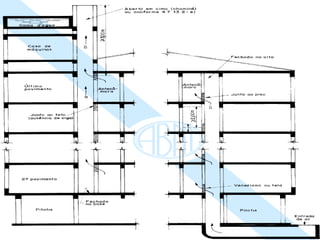

50. Deverá lançar em planta a chaminé de
tiragem de ar da antecâmara conforme item
4.7.13.2 alíneas “d” e ou “e” se for o caso;

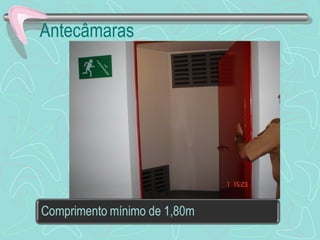

52. Antecâmaras

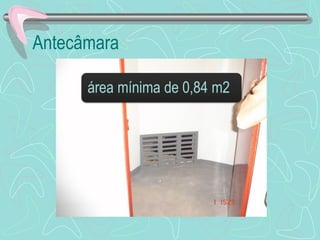

53. Antecâmara

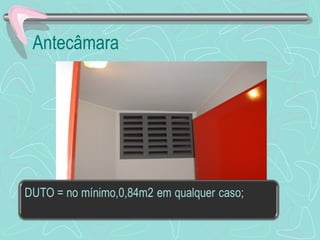

54. Antecâmara

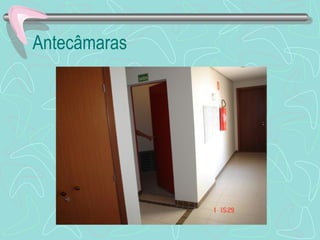

55. Antecâmaras

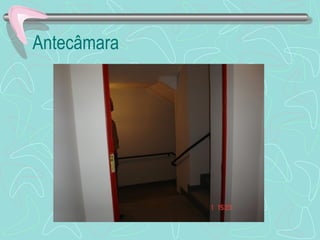

56. Antecâmara

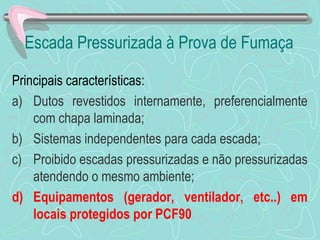

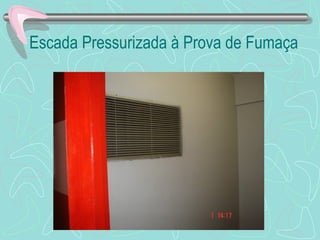

57. Escada Pressurizada à Prova de Fumaça

58. Escada Pressurizada à Prova de Fumaça
Principais características:
a) Dutos revestidos internamente, preferencialmente
com chapa laminada;
b) Sistemas independentes para cada escada;
c) Proibido escadas pressurizadas e não pressurizadas
atendendo o mesmo ambiente;
d) Equipamentos (gerador, ventilador, etc..) em
locais protegidos por PCF90

59. e) Casas de máquinas no subsolo, antecâmara
com PCF na entrada e PCF estanque a
fumaça na ligação com a casa de máquina;
f) Captação de ar puro no térreo;
g) Tomada de ar na cobertura, somente para
edificação existente;
h) Insuflação no mínimo a cada 02 pavimentos,
em intervalos regulares;
i) Dispensam antecâmaras.

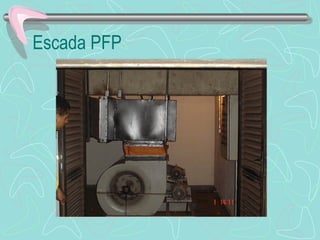

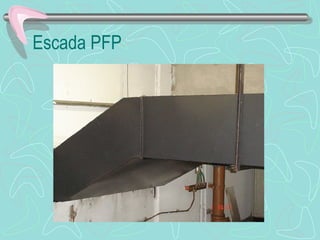

60. Escada PFP

61. Escada PFP

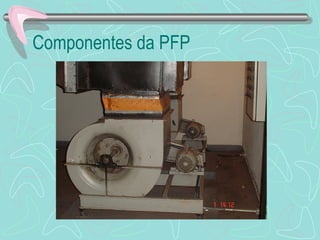

62. Componentes da PFP

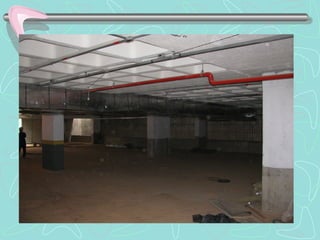

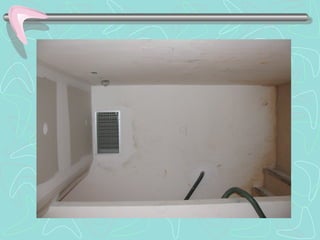

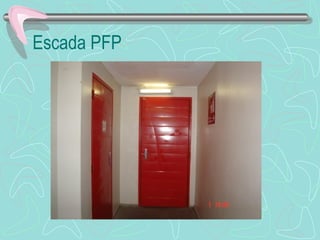

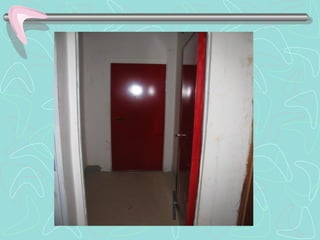

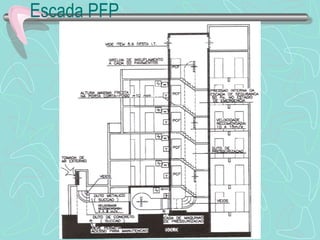

67. Escada PFP

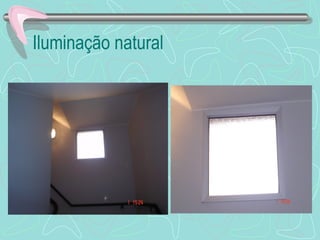

68. Iluminação natural

69. Escada PFP

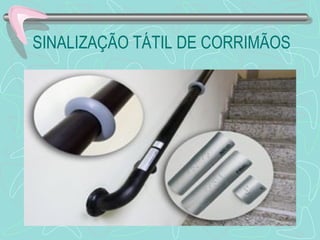

71. SINALIZAÇÃO TÁTIL DE CORRIMÃOS

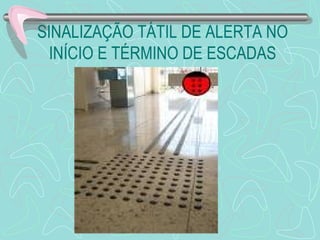

72. SINALIZAÇÃO TÁTIL DE ALERTA NO
INÍCIO E TÉRMINO DE ESCADAS

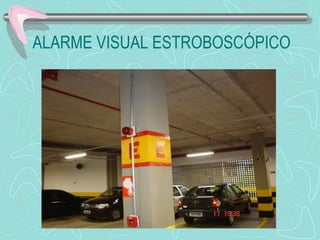

73. ALARME VISUAL ESTROBOSCÓPICO

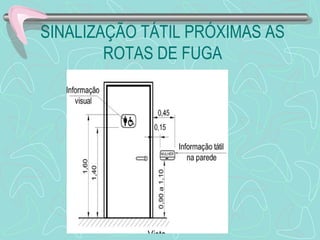

74. SINALIZAÇÃO TÁTIL PRÓXIMAS AS
ROTAS DE FUGA

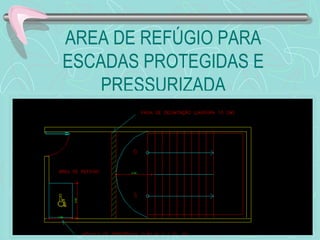

75. AREA DE REFÚGIO PARA
ESCADAS PROTEGIDAS E
PRESSURIZADA

76. AREA DE REFÚGIO PARA
ESCADAS À PROVA DE FUMAÇA
