Protocolo IP (continuação)

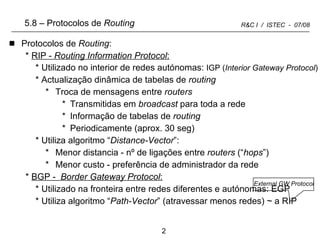

5.8 –   Protocolos de  Routing Protocolos de  Routing : RIP -  Routing Information Protocol : Utilizado no interior de redes autónomas:  IGP ( Interior Gateway Protocol ) Actualização dinâmica de tabelas de  routing Troca de mensagens entre  routers Transmitidas em  broadcast  para toda a rede Informação de tabelas de  routing  Periodicamente (aprox. 30 seg) Utiliza algoritmo “ Distance-Vector ”: Menor distancia - nº de ligações entre  routers  (“ hops ”) Menor custo - preferência de administrador da rede BGP -  Border Gateway Protocol : Utilizado na fronteira entre redes diferentes e autónomas: EGP Utiliza algoritmo “ Path-Vector ” (atravessar menos redes) ~ a RIP  External GW Protocol

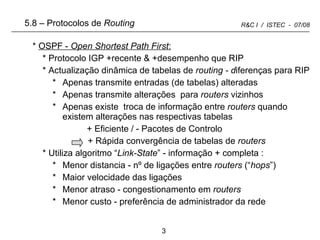

OSPF -  Open Shortest Path First : Protocolo IGP +recente & +desempenho que RIP Actualização dinâmica de tabelas de  routing - d iferenças para RIP Apenas transmite entradas (de tabelas) alteradas Apenas transmite alterações  para  routers  vizinhos Apenas existe  troca de informação entre  routers  quando existem alterações nas respectivas tabelas + Eficiente / - Pacotes de Controlo   + Rápida convergência de tabelas de  routers Utiliza algoritmo “ Link-State ” - informação + completa : Menor distancia - nº de ligações entre  routers  (“ hops ”) Maior velocidade das ligações Menor atraso - congestionamento em  routers Menor custo - preferência de administrador da rede 5.8 –   Protocolos de  Routing
Exemplo de  Routing 5.9 –  Routing Metrica - nº de retransmissões / custo 2 Caminhos para mesmo destino  Escolher o de menor Metrica 192.168.2.0 192.168.0.0 E1=1 192.168.0.5 Router 2 Programação de  Router 2 ( Gateway Address ) Rede Destino  Mascara  Próximo  Router Interface   Metrica 192.168.0.0 255.255.255.0 Ethernet2=E2  1  192.168.1.0 255.255.255.0 Tokenring2=T2  1 192.168.2.0 255.255.255.0 192.168.0.5 Ethernet2=E2  2 0.0.0.0 0.0.0.0 192.168.1.5 Tokenring2=T2  2 INTERNET Router 3 192.168.1.0 E2= 192.168.0.1 T3= 192.168.1.5 T2= 192.168.1.1 T1= 192.168.2.3 Router 1 Router recebe pacote: Selecciona entrada correspondente a endereço de (sub)Rede Destino 1)  Se não encontrar entrada  utilizar entrada 0.0.0.0 2) Após encontrar entrada  encaminha pacote para  Interface de saída corresponente, que liga a Próximo  Router
Exemplo de  Routing 5.9 –  Routing Router recebe pacote: Selecciona entrada correspondente a endereço de (sub)Rede Destino 1)  Se não encontrar entrada  utilizar entrada 0.0.0.0 2) Após encontrar entrada  encaminha pacote para  Interface de saída corresponente, que liga a Próximo  Router  Metrica - nº de retransmissões / custo 2 Caminhos para mesmo destino  Escolher o de menor Metrica 192.168.2.0 192.168.0.0 E1= 192.168.0.5 Programação de  Router 1 ( Gateway Address ) Rede Destino  Mascara  Próximo  Router Interface   Metrica 192.168.0.0 255.255.255.0 E1   1  192.168.1.0 255.255.255.0  192.168.0.1  E1   2 192.168.2.0 255.255.255.0 T1   1 0.0.0.0 0.0.0.0  192.168.0.1 E1   3 INTERNET Router 3 192.168.1.0 E1 T3= 192.168.1.5 T1= 192.168.2.3 Router 2 E2= 192.168.0.1 Router 1 T2= 192.168.1.1

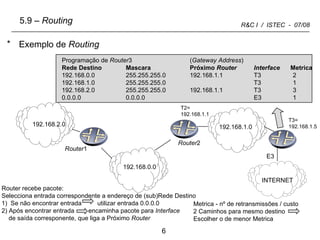

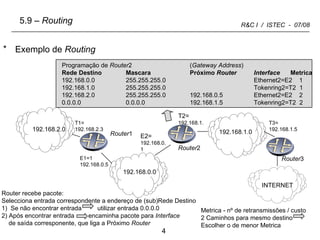

Exemplo de  Routing Metrica - nº de retransmissões / custo 2 Caminhos para mesmo destino  Escolher o de menor Metrica 5.9 –  Routing 192.168.2.0 192.168.0.0 Router 1 Router 2 Programação de  Router 3 ( Gateway Address ) Rede Destino  Mascara  Próximo  Router Interface   Metrica 192.168.0.0 255.255.255.0 192.168.1.1 T3   2  192.168.1.0 255.255.255.0 T3    1 192.168.2.0 255.255.255.0 192.168.1.1 T3   3 0.0.0.0 0.0.0.0 E3   1 INTERNET 192.168.1.0 E3 T3= 192.168.1.5 T2= 192.168.1.1 Router recebe pacote: Selecciona entrada correspondente a endereço de (sub)Rede Destino 1)  Se não encontrar entrada  utilizar entrada 0.0.0.0 2) Após encontrar entrada  encaminha pacote para  Interface de saída corresponente, que liga a Próximo  Router

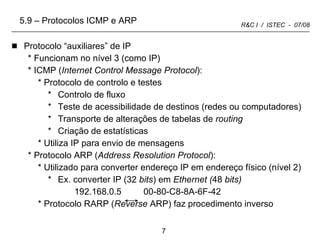

Protocolo “auxiliares” de IP Funcionam no nível 3 (como IP) ICMP ( Internet Control Message Protocol ): Protocolo de controlo e testes  Controlo de fluxo Teste de acessibilidade de destinos (redes ou computadores) Transporte de alterações de tabelas de  routing Criação de estatísticas Utiliza IP para envio de mensagens Protocolo ARP ( Address Resolution Protocol ): Utilizado para converter endereço IP em endereço físico (nível 2) Ex. converter IP (32  bits ) em  Ethernet ( 48  bits) 192.168.0.5  00-80-C8-8A-6F-42  Protocolo RARP ( Reverse  ARP) faz procedimento inverso 5.9 – Protocolos ICMP e ARP

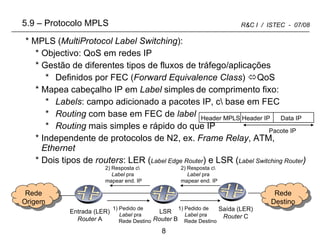

5.9  –  Protocolo MPLS MPLS ( MultiProtocol Label Switching ): Objectivo: QoS em redes IP Gestão de diferentes tipos de fluxos de tráfego/aplicações  Definidos por FEC ( Forward Equivalence Class )   QoS Mapea cabeçalho IP em  Label  simples   de comprimento fixo:  Labels : campo adicionado a pacotes IP, cbase em FEC Routing  com base em FEC de  label Routing  mais simples e rápido do que IP Independente de protocolos de N2, ex.  Frame Relay , ATM,  Ethernet Dois tipos de  routers : LER ( Label Edge Router ) e LSR ( Label Switching Router ) Entrada (LER) Router  A LSR Router  B Saída (LER) Router  C Rede Destino Rede Origem 1) Pedido de  Label  pra Rede Destino 1) Pedido de  Label  pra Rede Destino 2) Resposta c Label  pra  mapear end. IP 2) Resposta c Label  pra  mapear end. IP Header MPLS Header IP  Data IP Pacote IP

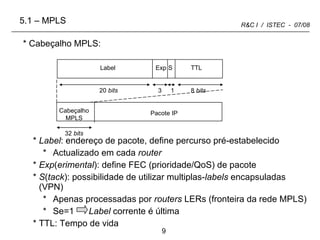

Cabeçalho MPLS: Label : endereço de pacote, define percurso pré-estabelecido Actualizado em cada  router Exp ( erimental ): define FEC (prioridade/QoS) de pacote S ( tack ): possibilidade de utilizar multiplas- labels  encapsuladas (VPN) Apenas processadas por  routers  LERs (fronteira da rede MPLS) Se=1  Label  corrente é última TTL: Tempo de vida Label  5.1 – MPLS Exp S TTL 20  bits 8  bits 3 1 Cabeçalho MPLS Pacote IP 32  bits

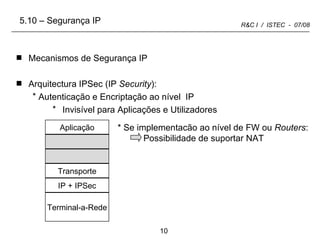

Mecanismos de Segurança IP Arquitectura IPSec (IP  Security ): Autenticação e Encriptação ao nível  IP Invisível para Aplicações e Utilizadores * Se implementacão ao nível de FW ou  Routers : Possibilidade de suportar NAT 5.10 – Segurança IP Aplicação Transporte IP + IPSec Terminal-a-Rede

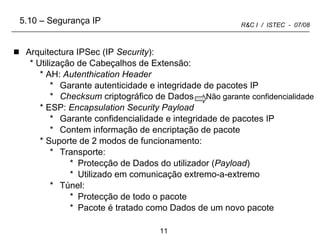

Arquitectura IPSec (IP  Security ): Utilização de Cabeçalhos de Extensão: AH:  Autenthication Header Garante autenticidade e integridade de pacotes IP Checksum  criptográfico de Dados  Não garante   confidencialidade ESP:  Encapsulation Security Payload Garante confidencialidade e integridade de pacotes IP Contem informação de encriptação de pacote Suporte de 2 modos de funcionamento: Transporte: Protecção de Dados do utilizador ( Payload ) Utilizado em comunicação extremo-a-extremo Túnel: Protecção de todo o pacote Pacote é tratado como Dados de um novo pacote 5.10 – Segurança IP

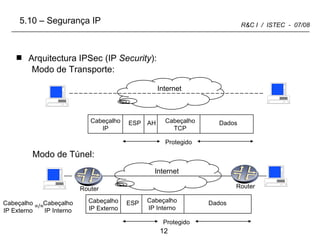

Arquitectura IPSec (IP  Security ): Modo de Transporte: Modo de Túnel: Internet Cabeçalho IP Externo ESP Cabeçalho IP Interno Dados Protegido Cabeçalho IP Externo Cabeçalho IP Interno =/= 5.10 – Segurança IP Router Router Internet Cabeçalho IP ESP AH Cabeçalho TCP Dados Protegido

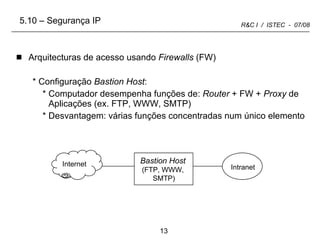

Arquitecturas de acesso usando  Firewalls  (FW) Configuração  Bastion Host : Computador desempenha funções de:  Router  + FW +  Proxy  de Aplicações (ex. FTP, WWW, SMTP) Desvantagem: várias funções concentradas num único elemento 5.10 – Segurança IP Internet Intranet Bastion Host (FTP, WWW, SMTP)

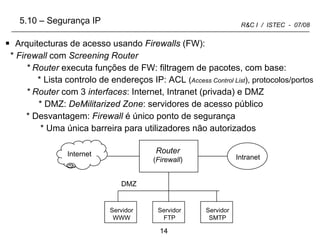

Arquitecturas de acesso usando  Firewalls  (FW): *  Firewall  com  Screening Router * Router  executa funções de FW: filtragem de pacotes, com base: * Lista controlo de endereços IP: ACL  ( Access Control List ), protocolos/portos * Router  com 3  interfaces : Internet, Intranet (privada) e DMZ   * DMZ:  DeMilitarized Zone : servidores de acesso público * Desvantagem:  Firewall  é único ponto de segurança * Uma única barreira para utilizadores não autorizados 5.10 – Segurança IP Internet Intranet Router ( Firewall ) DMZ Servidor WWW Servidor FTP Servidor SMTP
Arquitecturas de acesso usando  Firewalls  (FW) FW &  Screening Router Solução mais robusta: 2 barreiras de protecção Router:  1º filtro, baseado em endereços (ACL) Firewall : 2º filtro, baseado em controlo de aplicações   Internet Intranet Screening Router DMZ Firewall 5.10 – Segurança IP Servidor WWW Servidor FTP Servidor SMTP

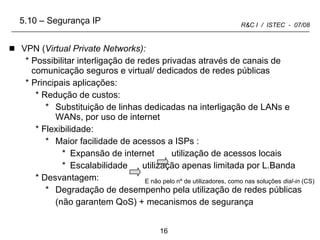

VPN ( Virtual Private Networks): Possibilitar interligação de redes privadas através de canais de comunicação seguros e virtual/ dedicados de redes públicas Principais aplicações: Redução de custos:  Substituição de linhas dedicadas na interligação de LANs e WANs, por uso de internet Flexibilidade:  Maior facilidade de acessos a ISPs : Expansão de internet  utilização de acessos locais Escalabilidade  utilização apenas limitada por L.Banda Desvantagem: Degradação de desempenho pela utilização de redes públicas (não garantem QoS) + mecanismos de segurança E não pelo nº de utilizadores, como nas soluções  dial-in  (CS) 5.10 – Segurança IP
VPN ( Virtual Private Networks ): Tecnologias de suporte a VPNs Internet Aplicação Apresentação Transporte Rede Ligação de Dados Física Sessão Proxies  de Aplicações IPSec SSL L2F (Layer 2  Forwarding ), L2TP ( Layer  2  Tunneling Protocol sobre  ATM,  Frame-Relay 5.10 – Segurança IP Router Router * Modo de Túnel: LAN B LAN A

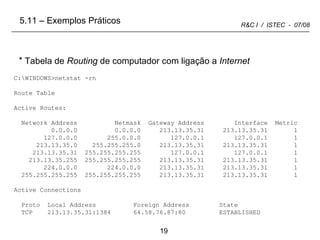

C:INDOWS>netstat -rn Route Table Active Routes: Network Address  Netmask  Gateway Address  Interface  Metric 127.0.0.0  255.0.0.0  127.0.0.1  127.0.0.1  1 255.255.255.255  255.255.255.255  255.255.255.255  0.0.0.0  1 Active Connections Proto  Local Address  Foreign Address  State Tabela de  Routing  de computador sem ligação a  Internet Não existe endereço IP atribuído  5.11 – Exemplos Práticos
C:INDOWS>netstat -rn Route Table Active Routes: Network Address  Netmask  Gateway Address  Interface  Metric 0.0.0.0  0.0.0.0  213.13.35.31  213.13.35.31  1 127.0.0.0  255.0.0.0  127.0.0.1  127.0.0.1  1 213.13.35.0  255.255.255.0  213.13.35.31  213.13.35.31  1 213.13.35.31  255.255.255.255  127.0.0.1  127.0.0.1  1 213.13.35.255  255.255.255.255  213.13.35.31  213.13.35.31  1 224.0.0.0  224.0.0.0  213.13.35.31  213.13.35.31  1 255.255.255.255  255.255.255.255  213.13.35.31  213.13.35.31  1 Active Connections Proto  Local Address  Foreign Address  State TCP  213.13.35.31:1384  64.58.76.87:80  ESTABLISHED Tabela de  Routing  de computador com ligação a  Internet 5.11 – Exemplos Práticos

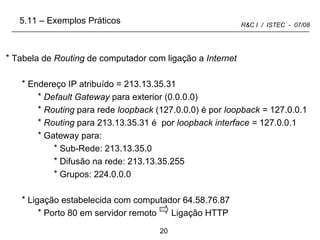

Tabela de  Routing  de computador com ligação a  Internet Endereço IP atribuído = 213.13.35.31 Default Gateway  para exterior (0.0.0.0) Routing  para rede  loopback  (127.0.0.0) é por  loopback =  127.0.0.1  Routing  para 213.13.35.31 é  por  loopback interface =  127.0.0.1 Gateway para: Sub-Rede: 213.13.35.0 Difusão na rede: 213.13.35.255 Grupos: 224.0.0.0 Ligação estabelecida com computador 64.58.76.87  Porto 80 em servidor remoto  Ligação HTTP 5.11 – Exemplos Práticos

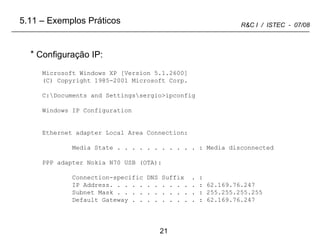

Configuração IP:  Microsoft Windows XP [Version 5.1.2600] (C) Copyright 1985-2001 Microsoft Corp. C:ocuments and Settingsergio>ipconfig Windows IP Configuration Ethernet adapter Local Area Connection: Media State . . . . . . . . . . . : Media disconnected PPP adapter Nokia N70 USB (OTA): Connection-specific DNS Suffix  . : IP Address. . . . . . . . . . . . : 62.169.76.247 Subnet Mask . . . . . . . . . . . : 255.255.255.255 Default Gateway . . . . . . . . . : 62.169.76.247 5.11 – Exemplos Práticos

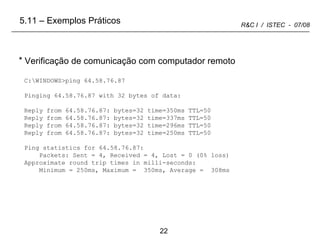

C:INDOWS>ping 64.58.76.87 Pinging 64.58.76.87 with 32 bytes of data: Reply from 64.58.76.87: bytes=32 time=350ms TTL=50 Reply from 64.58.76.87: bytes=32 time=337ms TTL=50 Reply from 64.58.76.87: bytes=32 time=296ms TTL=50 Reply from 64.58.76.87: bytes=32 time=250ms TTL=50 Ping statistics for 64.58.76.87: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss) Approximate round trip times in milli-seconds: Minimum = 250ms, Maximum =  350ms, Average =  308ms Verificação de comunicação com computador remoto 5.11 – Exemplos Práticos

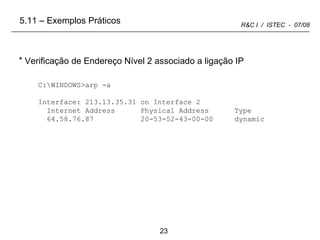

C:INDOWS>arp -a Interface: 213.13.35.31 on Interface 2 Internet Address  Physical Address  Type 64.58.76.87  20-53-52-43-00-00  dynamic Verificação de Endereço Nível 2 associado a ligação IP 5.11 – Exemplos Práticos

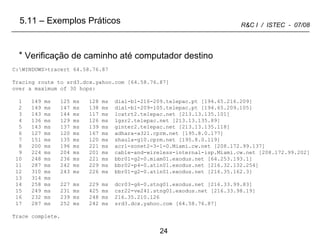

C:INDOWS>tracert 64.58.76.87 Tracing route to srd3.dcx.yahoo.com [64.58.76.87] over a maximum of 30 hops: 1  149 ms  125 ms  128 ms  dial-b1-216-209.telepac.pt [194.65.216.209] 2  149 ms  147 ms  138 ms  dial-b1-209-105.telepac.pt [194.65.209.105] 3  143 ms  144 ms  117 ms  lcatrt2.telepac.net [213.13.135.101] 4  136 ms  129 ms  126 ms  lgsr2.telepac.net [213.13.135.89] 5  143 ms  137 ms  139 ms  ginter2.telepac.net [213.13.135.118] 6  127 ms  120 ms  167 ms  adhara-a321.cprm.net [195.8.0.177] 7  151 ms  135 ms  120 ms  shaula-g10.cprm.net [195.8.0.119] 8  200 ms  196 ms  221 ms  acr1-sonet2-3-1-0.Miami.cw.net [208.172.99.137] 9  224 ms  204 ms  201 ms  cable-and-wireless-internal-isp.Miami.cw.net [208.172.99.202] 10  248 ms  236 ms  221 ms  bbr01-g2-0.miam01.exodus.net [64.253.193.1] 11  287 ms  242 ms  229 ms  bbr02-p4-0.atln01.exodus.net [216.32.132.254] 12  310 ms  243 ms  226 ms  bbr01-g2-0.atln01.exodus.net [216.35.162.3] 13  314 ms 14  258 ms  227 ms  229 ms  dcr03-g6-0.stng01.exodus.net [216.33.99.83] 15  249 ms  231 ms  425 ms  csr22-ve241.stng01.exodus.net [216.33.98.19] 16  232 ms  239 ms  248 ms  216.35.210.126 17  287 ms  252 ms  242 ms  srd3.dcx.yahoo.com [64.58.76.87] Trace complete. Verificação de caminho até computador destino 5.11 – Exemplos Práticos
5.11- Analisador de Protocolos  Ethereal SYN ; ISN=X Cliente Servidor SYN ; ISN=Y; ACK=X+1 ACK=Y+1 3 way handshake

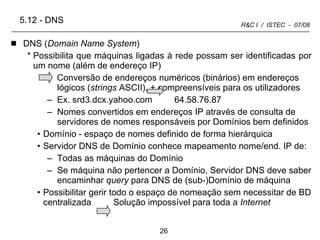

5.12  -  DNS DNS ( Domain Name System ) Possibilita que máquinas ligadas à rede possam ser identificadas por um nome (além de endereço IP) Conversão de endereços numéricos (binários) em endereços lógicos ( strings  ASCII), + compreensíveis para os utilizadores Ex. srd3.dcx.yahoo.com  64.58.76.87 Nomes convertidos em endereços IP através de consulta de servidores de nomes responsáveis por Domínios bem definidos Domínio - espaço de nomes definido de forma hierárquica Servidor DNS de Domínio conhece mapeamento nome/end. IP de: Todas as máquinas do Domínio Se máquina não pertencer a Domínio, Servidor DNS deve saber encaminhar  query  para DNS de (sub-)Domínio de máquina Possibilitar gerir todo o espaço de nomeação sem necessitar de BD centralizada  Solução impossível para toda a  Internet

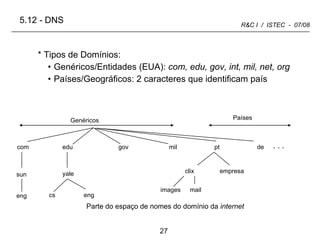

Tipos de Domínios: Genéricos/Entidades (EUA):  com, edu, gov, int, mil, net, org  Países/Geográficos: 2 caracteres que identificam país 5.12  -  DNS Países mail images edu com gov mil pt de Genéricos . . . sun eng clix empresa yale cs eng Parte do espaço de nomes do domínio da  internet

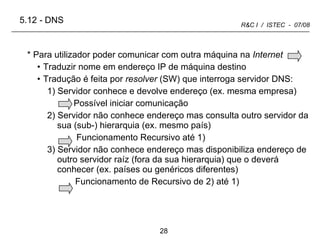

Para utilizador poder comunicar com outra máquina na  Internet Traduzir nome em endereço IP de máquina destino Tradução é feita por  resolver  (SW)   que interroga servidor DNS: 1) Servidor conhece e devolve endereço (ex. mesma empresa) Possível iniciar comunicação 2) Servidor não conhece endereço mas consulta outro servidor da sua (sub-) hierarquia (ex. mesmo país) Funcionamento Recursivo até 1) 3) Servidor não conhece endereço mas disponibiliza endereço de outro servidor raíz (fora da sua hierarquia) que o deverá conhecer (ex. países ou genéricos diferentes) Funcionamento de Recursivo de 2) até 1) 5.12  -  DNS

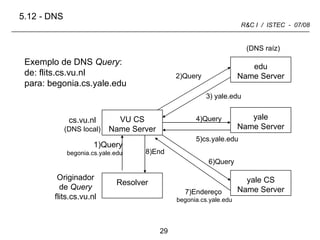

5.12  -  DNS Exemplo de DNS  Query :  de: flits.cs.vu.nl para: begonia.cs.yale.edu Originador de  Query flits.cs.vu.nl cs.vu.nl (DNS local) 1)Query begonia.cs.yale.edu 2)Query  4)Query  3) yale.edu 6)Query  7)Endereço  begonia.cs.yale.edu 8)End  5)cs.yale.edu (DNS raíz) Resolver VU CS Name Server edu Name Server yale Name Server yale CS Name Server
5.13 – IP v6 IP v6 2ª Geração Comercial de IP (1º é IP v4)    IPng ( next generation ) Endereços de 128  bits Satisfazer necessidade de (falta de) endereços IP (v4) Aumento de nº de utilizadores da internet, por ex. China  Adesão a IP de serviços tradicionais, como voz e tv Adesão a IP de equipamentos tradicionais, como terminais móveis Remoção da necessidade de Soluções Temporárias de IP v4 Disponibilizar QoS Possibilitar definição de prioridades entre diferentes aplicações Disponibizar Segurança e Autenticação Incorpora mecanismos de IPSec: AH, ESP Encriptação de dados extremidade-a-extremidade Auto-Configuração: utilização de prefixo rede + MAC  Address Endereços  Mulicast  e  Anycast , em alternativa a  Broadcast

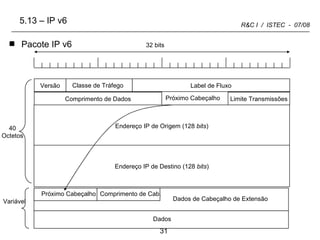

5.13 – IP v6 Pacote IP v6 40 Octetos Próximo Cabeçalho Dados de Cabeçalho de Extensão Variável Dados Comprimento de Cab. Versão Label de Fluxo 32 bits Comprimento de Dados Limite Transmissões Endereço IP de Origem (128  bits ) Classe de Tráfego Próximo Cabeçalho Endereço IP de Destino (128  bits )

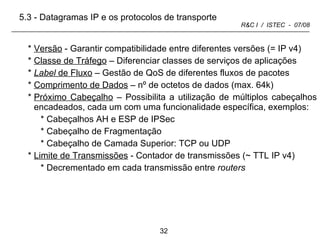

Versão  - Garantir compatibilidade entre diferentes versões (= IP v4) Classe de Tráfego  – Diferenciar classes de serviços de aplicações Label  de Fluxo  – Gestão de QoS de diferentes fluxos de pacotes Comprimento de Dados  – nº de octetos de dados (max. 64k) Próximo Cabeçalho  – Possibilita a utilização de múltiplos cabeçalhos encadeados, cada um com uma funcionalidade específica, exemplos: Cabeçalhos AH e ESP de IPSec Cabeçalho de Fragmentação Cabeçalho de Camada Superior: TCP ou UDP Limite de Transmissões  - Contador de transmissões ( ~ TTL  IP v4) Decrementado em cada transmissão entre  routers 5.3 - Datagramas IP e os protocolos de transporte

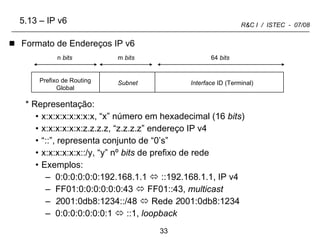

5.13 – IP v6 Formato de Endereços IP v6 Representação: x:x:x:x:x:x:x:x, “x” número em hexadecimal (16  bits ) x:x:x:x:x:x:z.z.z.z, “z.z.z.z” endereço IP v4  “ ::”, representa conjunto de “0’s”  x:x:x:x:x:x::/y, “y” nº  bits  de prefixo de rede Exemplos: 0:0:0:0:0:0:192.168.1.1    ::192.168.1.1, IP v4 FF01:0:0:0:0:0:0:43    FF01::43,  multicast 2 001:0db8:1234::/48    Rede  2 001:0db8:1234 0:0:0:0:0:0:0:1    ::1,  loopback Prefixo de Routing Global Subnet Interface  ID (Terminal) 64  bits m  bits n  bits

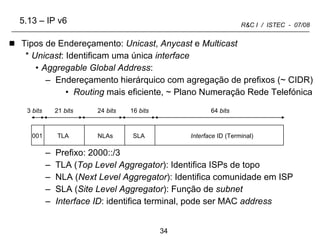

5.13 – IP v6 Tipos de Endereçamento:  Unicast ,  Anycast  e  Multicast Unicast : Identificam uma única  interface Aggregable Global Address : Endereçamento hierárquico com agregação de prefixos (~ CIDR) Routing  mais eficiente, ~ Plano Numeração Rede Telefónica Prefixo: 2000::/3 TLA ( Top Level Aggregator ): Identifica ISPs de topo NLA ( Next Level Aggregator ): Identifica comunidade em ISP SLA ( Site Level Aggregator ): Função de  subnet Interface ID : identifica terminal, pode ser MAC  address SLA Interface  ID (Terminal) 64  bits 16  bits 24  bits NLAs TLA 21  bits 3  bits 001

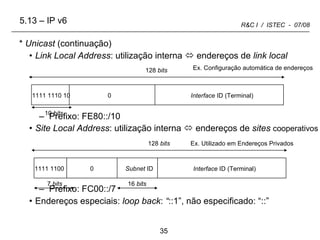

5.13 – IP v6 Unicast  (continuação) Link Local Address : utilização interna    endereços de  link local Prefixo: FE80::/10 Site Local Address : utilização interna    endereços de  sites   cooperativos Prefixo: FC00::/7 Endereços especiais:  loop back :  “ ::1”, não especificado: “::” 10  bits 128  bits 16  bits 0 Interface  ID (Terminal) 1111 1100  Subnet  ID 7  bits Ex. Configuração automática de endereços Ex. Utilizado em Endereços Privados 0 Interface  ID (Terminal) 128  bits 1111 1110 10

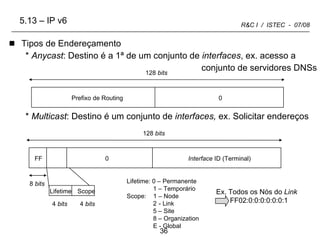

5.13 – IP v6 Tipos de Endereçamento Anycast : Destino é a 1ª de um conjunto de  interfaces , ex. acesso a  conjunto de servidores DNSs Multicast : Destino é um conjunto de  interfaces,  ex. Solicitar endereços 0 128  bits Prefixo de Routing 0 Interface  ID (Terminal) 128  bits FF Lifetime Scope 8  bits 4  bits 4  bits Lifetime: 0 – Permanente 1 – Temporário Scope:  1 – Node 2 - Link 5 – Site 8 – Organization E - Global Ex. Todos os Nós do  Link FF02:0:0:0:0:0:0:1

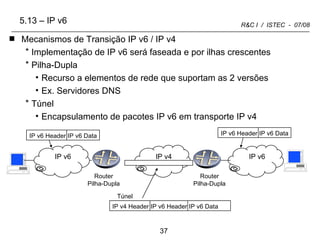

5.13 – IP v6 Mecanismos de Transição IP v6 / IP v4 Implementação de IP v6 será faseada e por ilhas crescentes Pilha-Dupla Recurso a elementos de rede que suportam as 2 versões Ex. Servidores DNS Túnel Encapsulamento de pacotes IP v6 em transporte IP v4 Router Pilha-Dupla Túnel Router Pilha-Dupla IP v4 IP v6 IP v6 IP v4 Header IP v6 Header IP v6 Data IP v6 Header IP v6 Data IP v6 Header IP v6 Data
