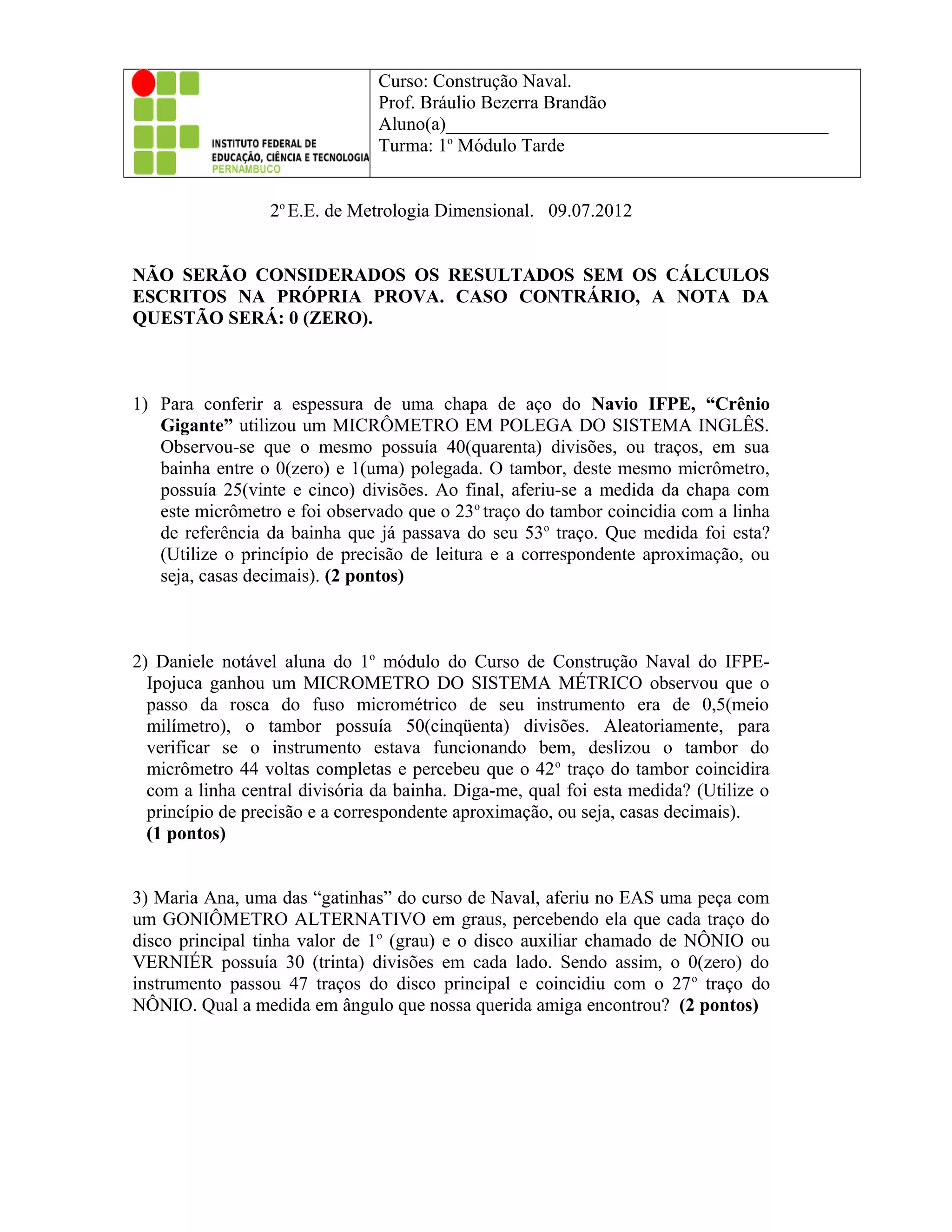

1) Para conferir a espessura de uma chapa de aço do Navio IFPE, “Crênio
Gigante” utilizou um MICRÔMETRO EM POLEGA DO SISTEMA INGLÊS.
Observou-se que o mesmo possuía 40(quarenta) divisões, ou traços, em sua
bainha entre o 0(zero) e 1(uma) polegada. O tambor, deste mesmo micrômetro,
possuía 25(vinte e cinco) divisões. Ao final, aferiu-se a medida da chapa com
este micrômetro e foi observado que o 23o
traço do tambor coincidia com a linha
de referência da bainha que já passava do seu 53o
traço. Que medida foi esta?
(Utilize o princípio de precisão de leitura e a correspondente aproximação, ou
seja, casas decimais). (2 pontos)
2) Daniele notável aluna do 1o
módulo do Curso de Construção Naval do IFPE-
Ipojuca ganhou um MICROMETRO DO SISTEMA MÉTRICO observou que o
passo da rosca do fuso micrométrico de seu instrumento era de 0,5(meio
milímetro), o tambor possuía 50(cinqüenta) divisões. Aleatoriamente, para
verificar se o instrumento estava funcionando bem, deslizou o tambor do
micrômetro 44 voltas completas e percebeu que o 42o
traço do tambor coincidira
com a linha central divisória da bainha. Diga-me, qual foi esta medida? (Utilize o
princípio de precisão e a correspondente aproximação, ou seja, casas decimais).
(1 pontos)
3) Maria Ana, uma das “gatinhas” do curso de Naval, aferiu no EAS uma peça com
um GONIÔMETRO ALTERNATIVO em graus, percebendo ela que cada traço do
disco principal tinha valor de 1o
(grau) e o disco auxiliar chamado de NÔNIO ou
VERNIÉR possuía 30 (trinta) divisões em cada lado. Sendo assim, o 0(zero) do
instrumento passou 47 traços do disco principal e coincidiu com o 27o
traço do
NÔNIO. Qual a medida em ângulo que nossa querida amiga encontrou? (2 pontos)
Curso: Construção Naval.
Prof. Bráulio Bezerra Brandão
Aluno(a)_________________________________________
Turma: 1o
Módulo Tarde

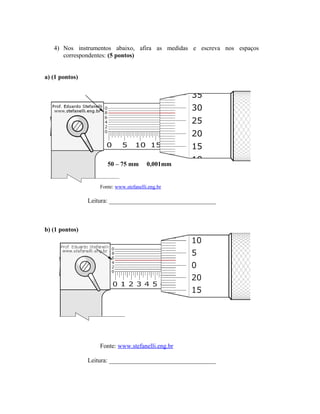

2. 4) Nos instrumentos abaixo, afira as medidas e escreva nos espaços
correspondentes: (5 pontos)
a) (1 pontos)
50 – 75 mm 0,001mm
Fonte: www.stefanelli.eng.br
Leitura: __________________________________
b) (1 pontos)
Fonte: www.stefanelli.eng.br
Leitura: __________________________________

3. c) (1 pontos)
Fonte: Programa de simulação dimensional Mitutoyo
Leitura: __________________________________
d) (1 pontos)
0,001 – 1,000”
Fonte: Apostila Telecurso 2000
Leitura: __________________________________

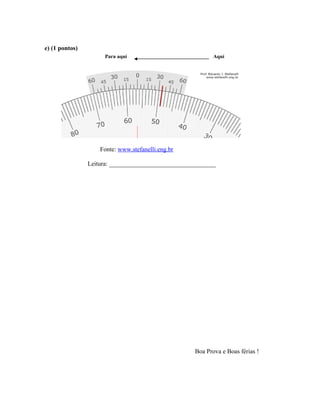

4. e) (1 pontos)
Fonte: www.stefanelli.eng.br
Leitura: __________________________________
