Este documento discute sismos e a estrutura interna da Terra. Explica que um sismo ocorre quando a energia elástica armazenada nas rochas é liberada rapidamente, causando vibrações. Detalha onde ocorrem os focos e epicentros, e como as ondas sísmicas são medidas e usadas para localizar sismos. Fornece recomendações sobre como se preparar e agir durante um sismo.

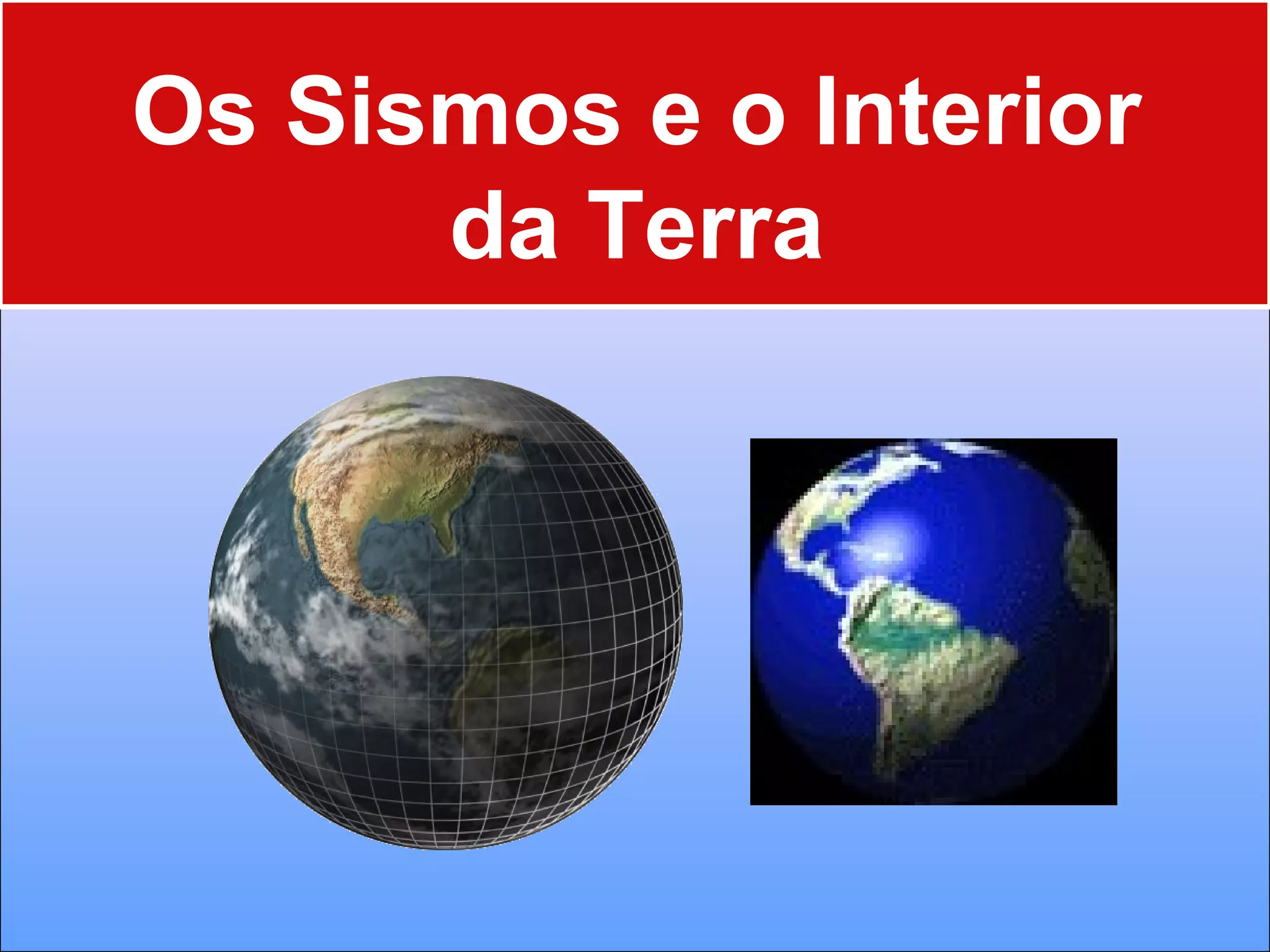

1. Os Sismos e o Interior
da Terra

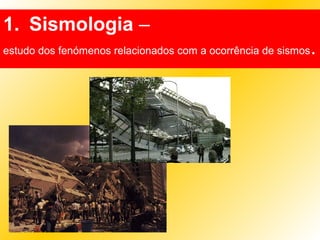

2. 1. Sismologia –
estudo dos fenómenos relacionados com a ocorrência de sismos.

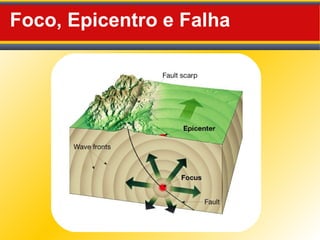

3. Foco, Epicentro e Falha

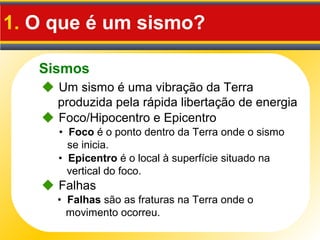

4. Sismos
1. O que é um sismo?
• Foco é o ponto dentro da Terra onde o sismo
se inicia.
• Epicentro é o local à superfície situado na
vertical do foco.
 Um sismo é uma vibração da Terra
produzida pela rápida libertação de energia
 Foco/Hipocentro e Epicentro
• Falhas são as fraturas na Terra onde o
movimento ocorreu.
 Falhas

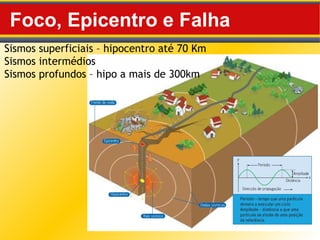

5. Foco, Epicentro e Falha
Sismos superficiais – hipocentro até 70 Km
Sismos intermédios
Sismos profundos – hipo a mais de 300km

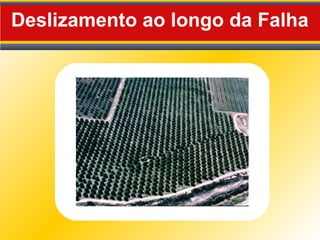

7. Deslizamento ao longo da Falha

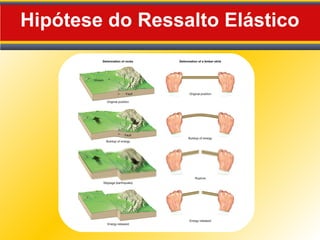

8. Hipótese do Ressalto Elástico

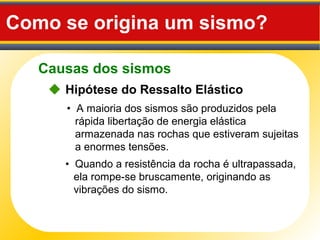

9. Causas dos sismos
Como se origina um sismo?
 Hipótese do Ressalto Elástico
• A maioria dos sismos são produzidos pela
rápida libertação de energia elástica
armazenada nas rochas que estiveram sujeitas
a enormes tensões.
• Quando a resistência da rocha é ultrapassada,
ela rompe-se bruscamente, originando as
vibrações do sismo.

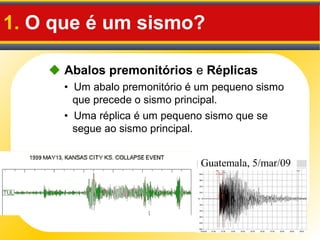

10. 1. O que é um sismo?
• Um abalo premonitório é um pequeno sismo
que precede o sismo principal.
• Uma réplica é um pequeno sismo que se
segue ao sismo principal.
 Abalos premonitórios e Réplicas
Guatemala, 5/mar/09

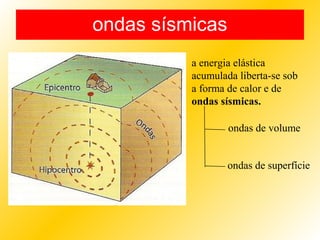

11. ondas sísmicas
a energia elástica
acumulada liberta-se sob
a forma de calor e de
ondas sísmicas.
ondas de volume
ondas de superfície

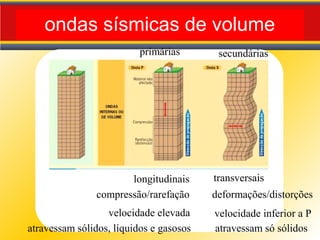

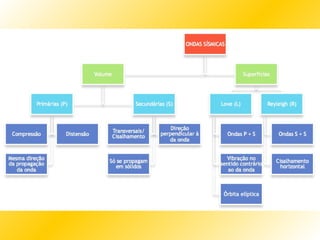

12. Ondas Sísmicas
longitudinais transversais
compressão/rarefação deformações/distorções
velocidade elevada velocidade inferior a P
primárias secundárias
ondas sísmicas de volume
atravessam sólidos, líquidos e gasosos atravessam só sólidos

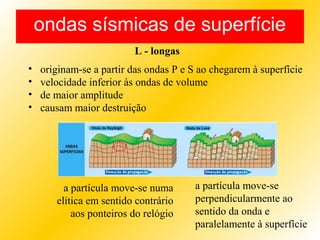

13. ondas sísmicas de superfície
• originam-se a partir das ondas P e S ao chegarem à superfície
• velocidade inferior às ondas de volume
• de maior amplitude
• causam maior destruição
L - longas
a partícula move-se numa
elítica em sentido contrário
aos ponteiros do relógio
a partícula move-se
perpendicularmente ao
sentido da onda e
paralelamente à superfície

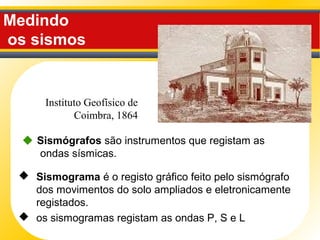

15. Medindo
os sismos
 Sismógrafos são instrumentos que registam as
ondas sísmicas.
 Sismograma é o registo gráfico feito pelo sismógrafo
dos movimentos do solo ampliados e eletronicamente
registados.
 os sismogramas registam as ondas P, S e L
Instituto Geofísico de
Coimbra, 1864

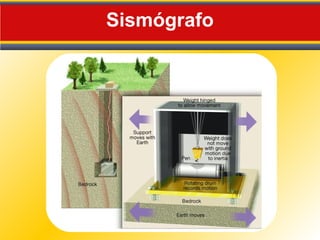

16. Sismógrafo

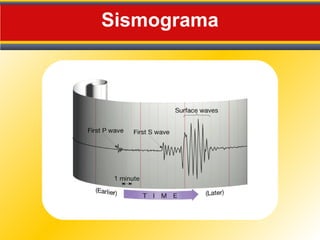

17. Sismograma

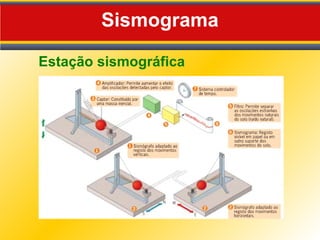

18. Sismograma

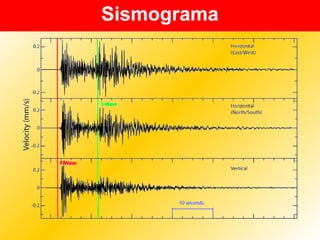

19. Sismograma
Estação sismográfica

20. porque a Marisa perguntou
quem tinha feito o 1º sismógrafo
O Sismocóspio de Chang Heng
(China, 132).
Este aparelho consistia numa bola
de bronze sustentada por oito
dragões, que a seguravam com a
boca. Quando ocorria um tremor de
terra, por menor que fosse, a boca
do dragão abria e a bola caía na
boca aberta de um dos oito sapos
de metal que se encontravam em
baixo.

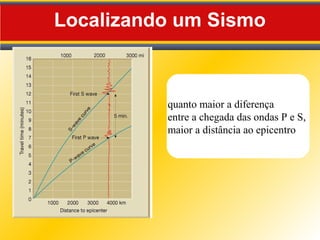

21. Localizando um Sismo
quanto maior a diferença
entre a chegada das ondas P e S,
maior a distância ao epicentro

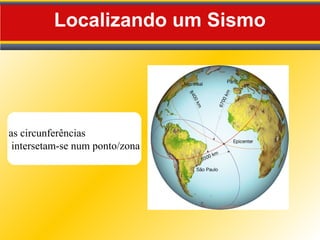

22. Localizando um Sismo
as circunferências
intersetam-se num ponto/zona

23. Medindo sismos
Medindo Sismos
 Historicamente, os cientistas têm usado dois
diferentes tipos de medições para descrever a
dimensão de um sismo
— intensidade e magnitude.
 Escala de intensidades de Mercalli modificada
Baseia-se em parâmetros qualitativos que
correspondem aos efeitos produzidos e sentidos
num determinado local à superfície.

24. Medindo Sismos
Escala de Mercalli modificada

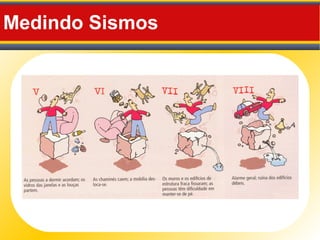

25. Medindo Sismos

26. Medindo Sismos

27. Isossistas-
Linhas que delimitam,
em redor do epicentro,
as zonas onde a
intensidade
registada apresenta
igual valor.

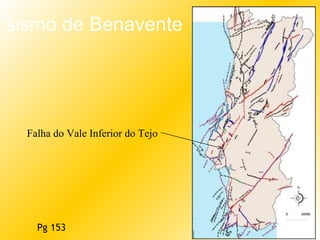

28. sismo de Benavente
Pg 153
Falha do Vale Inferior do Tejo

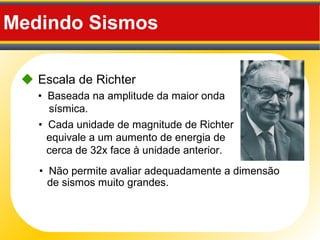

29. Medindo Sismos
 Escala de Richter
• Não permite avaliar adequadamente a dimensão
de sismos muito grandes.
• Baseada na amplitude da maior onda
sísmica.
• Cada unidade de magnitude de Richter
equivale a um aumento de energia de
cerca de 32x face à unidade anterior.

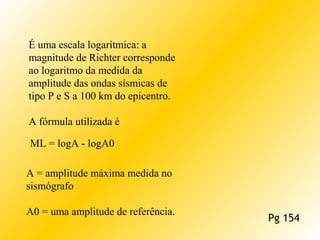

30. É uma escala logarítmica: a
magnitude de Richter corresponde
ao logaritmo da medida da
amplitude das ondas sísmicas de
tipo P e S a 100 km do epicentro.
A fórmula utilizada é
ML = logA - logA0
A = amplitude máxima medida no
sismógrafo
A0 = uma amplitude de referência.
Pg 154

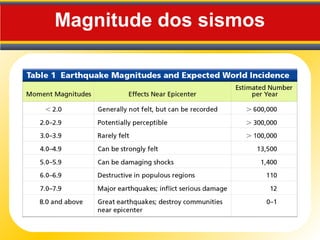

31. Magnitude dos sismos

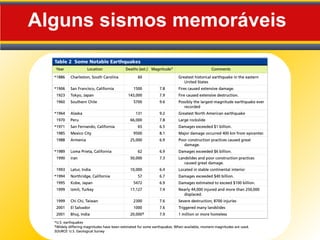

32. Alguns sismos memoráveis

33. Sismos e Tectónica de Placas
Ocorrências sísmicas mostradas segundo a profundidade da localização do foco.
Legenda: amarelo (superficiais) = profundidade do foco até 25 Km
vermelho (intermédios) = profundidade do foco entre 26 e 75 Km
negro (profundos) = profundidade do foco entre 76 e 660 Km

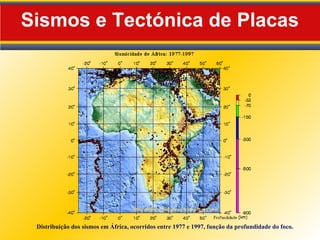

34. Sismos e Tectónica de Placas
Distribuição dos sismos em África, ocorridos entre 1977 e 1997, função da profundidade do foco.

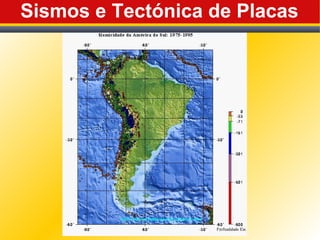

35. Sismos e Tectónica de Placas

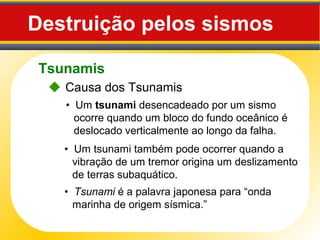

36. Tsunamis
Destruição pelos sismos
 Causa dos Tsunamis
• Um tsunami desencadeado por um sismo
ocorre quando um bloco do fundo oceânico é
deslocado verticalmente ao longo da falha.
• Um tsunami também pode ocorrer quando a
vibração de um tremor origina um deslizamento
de terras subaquático.
• Tsunami é a palavra japonesa para “onda
marinha de origem sísmica.”

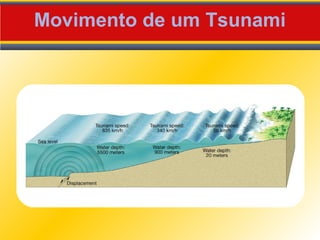

37. Movimento de um Tsunami

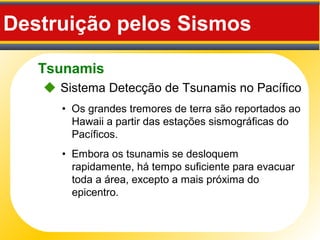

38. Tsunamis
Destruição pelos Sismos
• Os grandes tremores de terra são reportados ao
Hawaii a partir das estações sismográficas do
Pacíficos.
 Sistema Detecção de Tsunamis no Pacífico
• Embora os tsunamis se desloquem
rapidamente, há tempo suficiente para evacuar
toda a área, excepto a mais próxima do
epicentro.

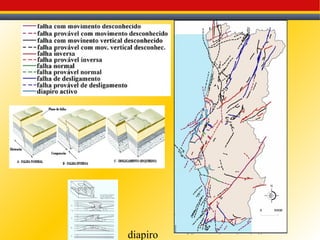

40. diapiro

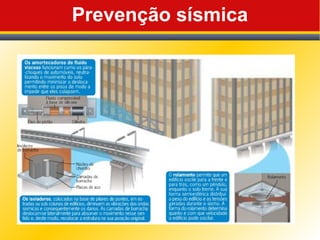

42. Prevenção sísmica

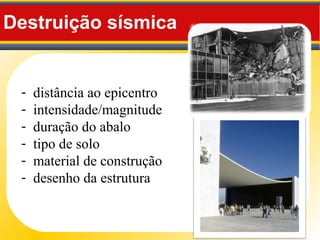

44. - distância ao epicentro
- intensidade/magnitude
- duração do abalo
- tipo de solo
- material de construção
- desenho da estrutura
Destruição sísmica

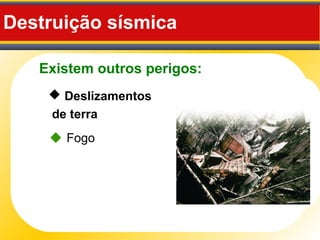

45. Existem outros perigos:
Destruição sísmica
 Deslizamentos
de terra
 Fogo

46. Previsão dos Sismos
Destruição sísmica
• Até hoje nenhum método foi
eficaz para prever um sismo a
curto prazo, apesar de
acontecerem vários fenómenos
antes dos sismos (pequenos
abalos, fracturas, variações no
nível das águas nos poços,
anomalias no comportamento
dos animais, mas nem sempre
assim acontece…) .
 Previsões a curto prazo

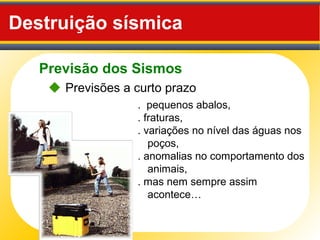

47. Previsão dos Sismos
Destruição sísmica
. pequenos abalos,
. fraturas,
. variações no nível das águas nos
poços,
. anomalias no comportamento dos
animais,
. mas nem sempre assim
acontece…
 Previsões a curto prazo

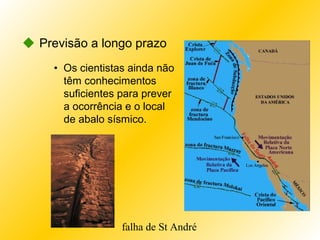

48.  Previsão a longo prazo
• Os cientistas ainda não
têm conhecimentos
suficientes para prever
a ocorrência e o local
de abalo sísmico.
falha de St André

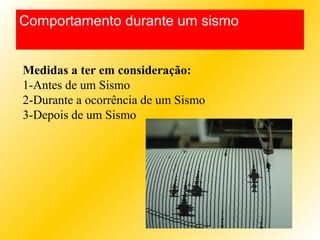

49. Medidas a ter em consideração:
1-Antes de um Sismo
2-Durante a ocorrência de um Sismo
3-Depois de um Sismo
Comportamento durante um sismo

50. 1- Medidas a tomar antes
de um Sismo:
-Organizar um Kit de
Emergência: lanterna, um
rádio portátil e pilhas de
reserva para ambos, um
extintor e um estojo de
primeiros socorros.
Armazenar água em
recipientes de plástico e
alimentos enlatados para
vários dias.
- Fixar as estantes às paredes e
colocar os objetos pesados, ou de
grandes volumes, no chão ou nas
estantes mais baixas.

51. - Ter em conta os locais mais seguros e os mais perigosos:
- Os mais Seguros:
- Vão de portas interiores.
- Cantos de paredes mestras.
- Debaixo de mesas e de camas.
- Os mais Perigosos:
- Junto de janelas, espelhos candeeiros, móveis e outros objetos
que possam cair ou estilhaçar.
- Elevadores e saídas para a rua, evitar também as escadas.
Organizar um Plano de Emergência.

52. 2- Medidas a tomar Durante a
Ocorrência de um Sismo:
Permanecer calmo.
Não deve sair de casa.
Prestar atenção a objetos, tijolos,
prateleiras ou outras estruturas ou
objetos que possam cair.
Manter a distância de janelas,
vidros, varandas ou chaminés.
Não

53. Procurar abrigo rapidamente num local seguro, por exemplo, no
vão de uma porta interior firmemente alicerçada, debaixo de uma
mesa pesada ou de uma secretária, em caso de não existir
mobiliário sólido, procurar uma parede interior ou um canto e
proteger a cabeça e o pescoço.

54. - Se se encontrar num edifício alto, não procure
sair imediatamente pois as escadas podem estar
cheias de pessoas em pânico e/ou haver troços de
escada que ruíram.
- Não utilizar o elevador pois a eletricidade pode
faltar e provocar a sua paragem.
-Num local amplo com muitas pessoas ou numa
sala de espetáculos não se dirija para a saída
pois essa é a reação inicial da maior parte das
pessoas.

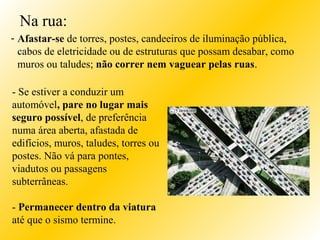

55. - Se estiver a conduzir um
automóvel, pare no lugar mais
seguro possível, de preferência
numa área aberta, afastada de
edifícios, muros, taludes, torres ou
postes. Não vá para pontes,
viadutos ou passagens
subterrâneas.
- Permanecer dentro da viatura
até que o sismo termine.
- Afastar-se de torres, postes, candeeiros de iluminação pública,
cabos de eletricidade ou de estruturas que possam desabar, como
muros ou taludes; não correr nem vaguear pelas ruas.
Na rua:

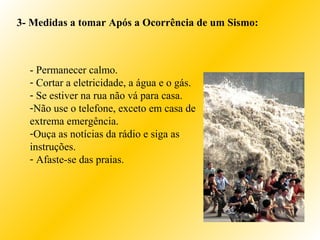

56. 3- Medidas a tomar Após a Ocorrência de um Sismo:
- Permanecer calmo.
- Cortar a eletricidade, a água e o gás.
- Se estiver na rua não vá para casa.
-Não use o telefone, exceto em casa de
extrema emergência.
-Ouça as notícias da rádio e siga as
instruções.
- Afaste-se das praias.

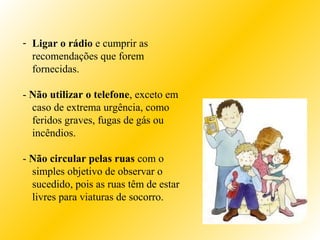

57. - Ligar o rádio e cumprir as
recomendações que forem
fornecidas.
- Não utilizar o telefone, exceto em
caso de extrema urgência, como
feridos graves, fugas de gás ou
incêndios.
- Não circular pelas ruas com o
simples objetivo de observar o
sucedido, pois as ruas têm de estar
livres para viaturas de socorro.
