1. Metrologia

2. Goniômetro

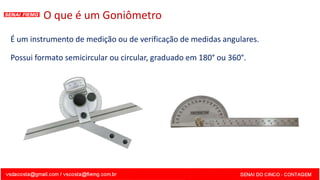

3. O que é um Goniômetro
É um instrumento de medição ou de verificação de medidas angulares.
Possui formato semicircular ou circular, graduado em 180° ou 360°.

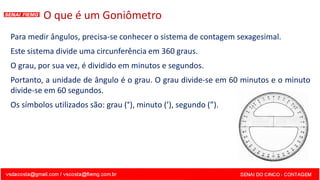

4. O que é um Goniômetro
Para medir ângulos, precisa-se conhecer o sistema de contagem sexagesimal.
Este sistema divide uma circunferência em 360 graus.
O grau, por sua vez, é dividido em minutos e segundos.
Portanto, a unidade de ângulo é o grau. O grau divide-se em 60 minutos e o minuto
divide-se em 60 segundos.
Os símbolos utilizados são: grau (°), minuto (’), segundo (”).

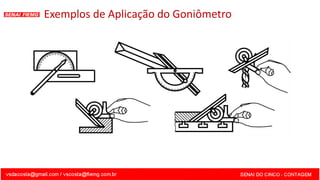

5. Exemplos de Aplicação do Goniômetro

6. Características do bom goniômetro
• Ser de aço inoxidável.
• Apresentar graduação uniforme, com traços bem finos e profundos.
• Ter as peças componentes bem ajustadas.
• O parafuso de articulação deve dar bom aperto e boa firmeza.

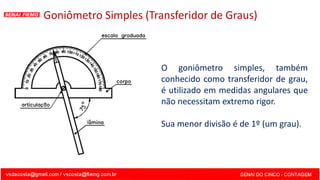

7. Goniômetro Simples (Transferidor de Graus)
O goniômetro simples, também
conhecido como transferidor de grau,
é utilizado em medidas angulares que
não necessitam extremo rigor.
Sua menor divisão é de 1º (um grau).

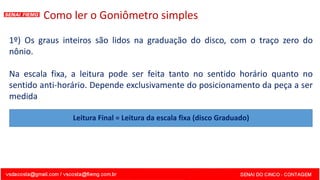

8. Como ler o Goniômetro simples
1º) Os graus inteiros são lidos na graduação do disco, com o traço zero do
nônio.
Na escala fixa, a leitura pode ser feita tanto no sentido horário quanto no
sentido anti-horário. Depende exclusivamente do posicionamento da peça a ser
medida
Leitura Final = Leitura da escala fixa (disco Graduado)

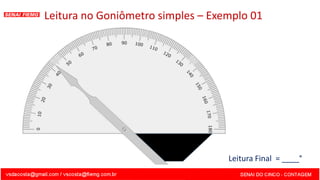

9. Leitura no Goniômetro simples – Exemplo 01
Leitura Final = ____°

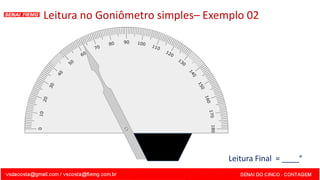

10. Leitura no Goniômetro simples– Exemplo 02
Leitura Final = ____°

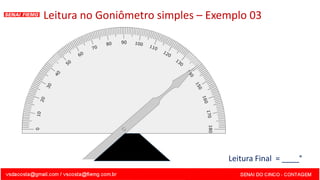

11. Leitura no Goniômetro simples – Exemplo 03
Leitura Final = ____°

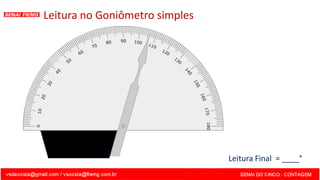

12. Leitura no Goniômetro simples
Leitura Final = ____°

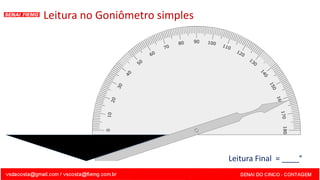

13. Leitura no Goniômetro simples
Leitura Final = ____°

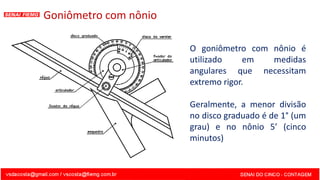

14. Goniômetro com nônio
O goniômetro com nônio é
utilizado em medidas
angulares que necessitam
extremo rigor.
Geralmente, a menor divisão
no disco graduado é de 1° (um
grau) e no nônio 5’ (cinco
minutos)

15. Como utilizar o Goniômetro adequadamente
• O princípio de leitura é o mesmo utilizado nos paquímetros, ou seja, utiliza-se o
princípio do nônio. O nônio fornece a resolução do instrumento:
• A menor divisão do disco graduado (parte superior) corresponde a 1°.
• A cada coincidência dos traços do nônio (parte inferior), corresponde a 5 minutos.
• O nônio (parte móvel) pode girar ou para direita ou para esquerda, a partir do zero
do disco graduado.

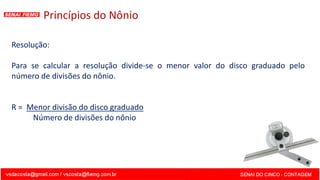

16. Princípios do Nônio
Resolução:
Para se calcular a resolução divide-se o menor valor do disco graduado pelo
número de divisões do nônio.
R = Menor divisão do disco graduado
Número de divisões do nônio

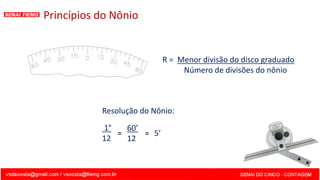

17. Princípios do Nônio
Resolução do Nônio:
1°
12
60’
12
= 5’
R = Menor divisão do disco graduado
Número de divisões do nônio
=

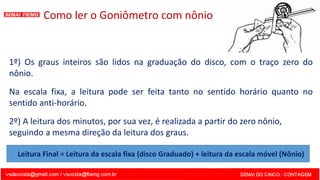

18. Como ler o Goniômetro com nônio
1º) Os graus inteiros são lidos na graduação do disco, com o traço zero do
nônio.
Na escala fixa, a leitura pode ser feita tanto no sentido horário quanto no
sentido anti-horário.
2º) A leitura dos minutos, por sua vez, é realizada a partir do zero nônio,
seguindo a mesma direção da leitura dos graus.
Leitura Final = Leitura da escala fixa (disco Graduado) + leitura da escala móvel (Nônio)

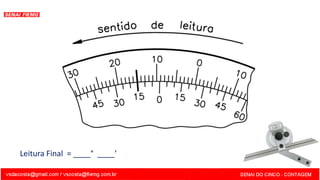

19. Leitura Final = ____° ____’

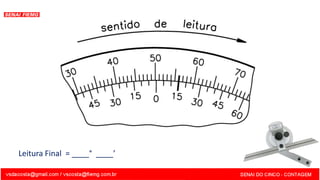

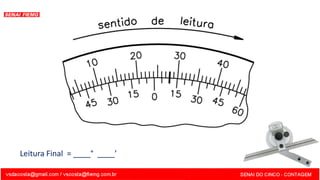

20. Leitura Final = ____° ____’

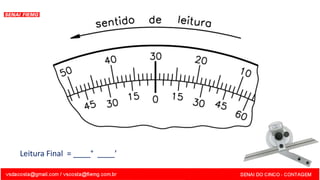

21. Leitura Final = ____° ____’

22. Leitura Final = ____° ____’

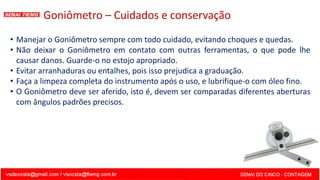

23. Goniômetro – Cuidados e conservação
• Manejar o Goniômetro sempre com todo cuidado, evitando choques e quedas.
• Não deixar o Goniômetro em contato com outras ferramentas, o que pode lhe
causar danos. Guarde-o no estojo apropriado.
• Evitar arranhaduras ou entalhes, pois isso prejudica a graduação.
• Faça a limpeza completa do instrumento após o uso, e lubrifique-o com óleo fino.
• O Goniômetro deve ser aferido, isto é, devem ser comparadas diferentes aberturas
com ângulos padrões precisos.

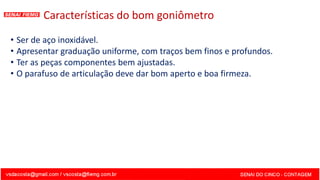

24. Características do bom goniômetro
• Ser de aço inoxidável.
• Apresentar graduação uniforme, com traços bem finos e profundos.
• Ter as peças componentes bem ajustadas.
• O parafuso de articulação deve dar bom aperto e boa firmeza.

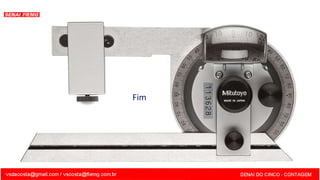

25. Fim
