O documento fornece orientações para a elaboração de projetos elétricos residenciais, incluindo tabelas sobre dutos de distribuição, quadros de distribuição, interruptores, tomadas, iluminação e dimensionamento de condutores. É direcionado a engenheiros e técnicos que projetam instalações elétricas em residências.

1. 2013
TABELÁRIO DO
DEODATO
ORIENTAÇÃO PARA A ELABORAÇÃO DE
PROJETOS ELÉTRICOS RESIDENCIAIS.
PROF DEODATO
E N G E N H A R I A S - E L É T R I C A E C I V I L

2. Prof DEODATO
TABELÁRIO
Em construção
ÚLTIMA ATUALIZAÇÃO 28-02-2013
TABELAS USADAS PARA ORIENTAR OS PROJETOS
ELÉTRICOS RESIDENCIAIS.
CONSTAM TAMBÉM NOTAS DA ABNT E
NORMAS TÉCNICAS.
FEVEREIRO 2013

3. Prof DEODATO

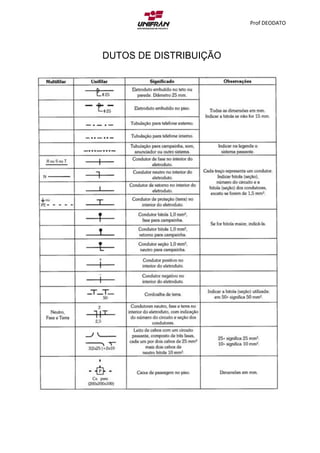

DUTOS DE DISTRIBUIÇÃO

4. Prof DEODATO

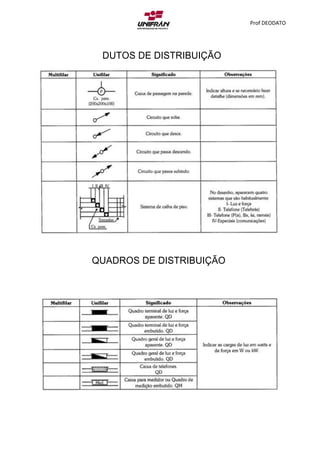

DUTOS DE DISTRIBUIÇÃO
QUADROS DE DISTRIBUIÇÃO

5. Prof DEODATO
INTERRUPTORES

6. Prof DEODATO

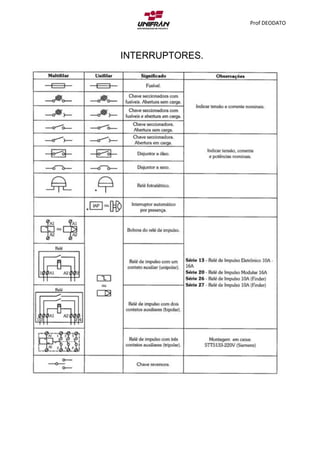

INTERRUPTORES.

7. Prof DEODATO

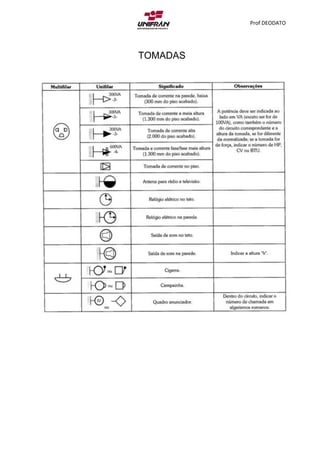

TOMADAS

8. Prof DEODATO
LUMINÁRIAS, REFLETORES E LÂMPADAS

9. Prof DEODATO

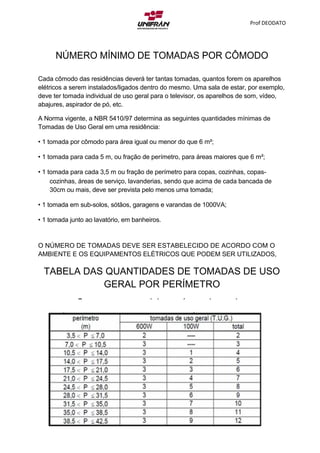

NÚMERO MÍNIMO DE TOMADAS POR CÔMODO
Cada cômodo das residências deverá ter tantas tomadas, quantos forem os aparelhos
elétricos a serem instalados/ligados dentro do mesmo. Uma sala de estar, por exemplo,
deve ter tomada individual de uso geral para o televisor, os aparelhos de som, vídeo,
abajures, aspirador de pó, etc.
A Norma vigente, a NBR 5410/97 determina as seguintes quantidades mínimas de
Tomadas de Uso Geral em uma residência:
• 1 tomada por cômodo para área igual ou menor do que 6 m²;
• 1 tomada para cada 5 m, ou fração de perímetro, para áreas maiores que 6 m²;
• 1 tomada para cada 3,5 m ou fração de perímetro para copas, cozinhas, copas-
cozinhas, áreas de serviço, lavanderias, sendo que acima de cada bancada de
30cm ou mais, deve ser prevista pelo menos uma tomada;
• 1 tomada em sub-solos, sótãos, garagens e varandas de 1000VA;
• 1 tomada junto ao lavatório, em banheiros.
O NÚMERO DE TOMADAS DEVE SER ESTABELECIDO DE ACORDO COM O
AMBIENTE E OS EQUIPAMENTOS ELÉTRICOS QUE PODEM SER UTILIZADOS,
TABELA DAS QUANTIDADES DE TOMADAS DE USO
GERAL POR PERÍMETRO
Copas , copas cozinhas e áreas de serviço

10. Prof DEODATO

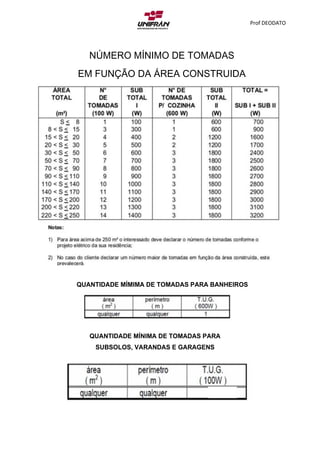

NÚMERO MÍNIMO DE TOMADAS
EM FUNÇÃO DA ÁREA CONSTRUIDA
QUANTIDADE MÍMIMA DE TOMADAS PARA BANHEIROS
QUANTIDADE MÍNIMA DE TOMADAS PARA
SUBSOLOS, VARANDAS E GARAGENS

11. Prof DEODATO

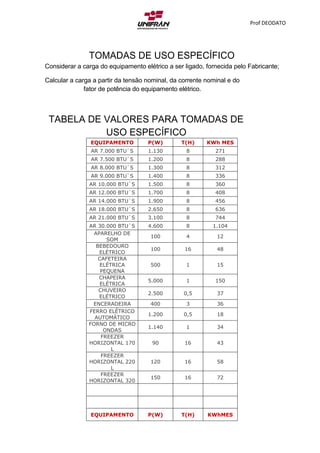

TOMADAS DE USO ESPECÍFICO
Considerar a carga do equipamento elétrico a ser ligado, fornecida pelo Fabricante;
Calcular a carga a partir da tensão nominal, da corrente nominal e do
fator de potência do equipamento elétrico.
TABELA DE VALORES PARA TOMADAS DE
USO ESPECÍFICO
EQUIPAMENTO P(W) T(H) KWh MES
AR 7.000 BTU`S 1.130 8 271
AR 7.500 BTU`S 1.200 8 288
AR 8.000 BTU`S 1.300 8 312
AR 9.000 BTU`S 1.400 8 336
AR 10.000 BTU`S 1.500 8 360
AR 12.000 BTU`S 1.700 8 408
AR 14.000 BTU`S 1.900 8 456
AR 18.000 BTU`S 2.650 8 636
AR 21.000 BTU`S 3.100 8 744
AR 30.000 BTU`S 4.600 8 1.104
APARELHO DE
SOM
100 4 12
BEBEDOURO
ELÉTRICO
100 16 48
CAFETEIRA
ELÉTRICA
PEQUENA
500 1 15
CHAPEIRA
ELÉTRICA
5.000 1 150
CHUVEIRO
ELÉTRICO
2.500 0,5 37
ENCERADEIRA 400 3 36
FERRO ELÉTRICO
AUTOMÁTICO
1.200 0,5 18
FORNO DE MICRO
ONDAS
1.140 1 34
FREEZER
HORIZONTAL 170
L
90 16 43
FREEZER
HORIZONTAL 220
L
120 16 58
FREEZER
HORIZONTAL 320
150 16 72
EQUIPAMENTO P(W) T(H) KWhMES

12. Prof DEODATO

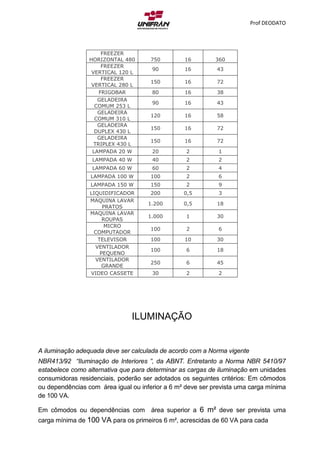

FREEZER
HORIZONTAL 480 750 16 360
FREEZER
VERTICAL 120 L
90 16 43
FREEZER
VERTICAL 280 L
150 16 72
FRIGOBAR 80 16 38
GELADEIRA
COMUM 253 L
90 16 43
GELADEIRA
COMUM 310 L
120 16 58
GELADEIRA
DUPLEX 430 L
150 16 72
GELADEIRA
TRIPLEX 430 L
150 16 72
LAMPADA 20 W 20 2 1
LAMPADA 40 W 40 2 2
LAMPADA 60 W 60 2 4
LAMPADA 100 W 100 2 6
LAMPADA 150 W 150 2 9
LIQUIDIFICADOR 200 0,5 3
MAQUINA LAVAR
PRATOS
1.200 0,5 18
MAQUINA LAVAR
ROUPAS
1.000 1 30
MICRO
COMPUTADOR
100 2 6
TELEVISOR 100 10 30
VENTILADOR
PEQUENO
100 6 18
VENTILADOR
GRANDE
250 6 45
VIDEO CASSETE 30 2 2
ILUMINAÇÃO
A iluminação adequada deve ser calculada de acordo com a Norma vigente
NBR413/92 “Iluminação de Interiores ”, da ABNT. Entretanto a Norma NBR 5410/97
estabelece como alternativa que para determinar as cargas de iluminação em unidades
consumidoras residenciais, poderão ser adotados os seguintes critérios: Em cômodos
ou dependências com área igual ou inferior a 6 m² deve ser prevista uma carga mínima
de 100 VA.
Em cômodos ou dependências com área superior a 6 m² deve ser prevista uma
carga mínima de 100 VA para os primeiros 6 m², acrescidas de 60 VA para cada

13. Prof DEODATO
aumento de 4 m².
OBS: Os valores apurados correspondem à potência destinada a iluminação
para o efeito de dimensionamento dos circuitos elétricos e não
necessariamente à potência nominal das lâmpadas.
POTÊNCIA DE ILUMINAÇÃO DOS CÔMODOS EM
FUNÇÃO DA ÁREA

14. Prof DEODATO
TABELA PARA DIMENSIONAMENTO DE ILUMINAÇÃO
E RELAÇÃO DE POTÊNCIAS ENTRE
DIFERENTES TIPOS DE LÂMPADAS.
DIMENSIONAMENTO DE CONDUTORES
Pela NBR 5410/04, não é permitido utilizar num circuito de iluminação, um condutor
com seção menor que 1,5mm², que, pela tabela de capacidade de condução de
corrente de condutores, suporta até 15,5A. Para facilitar os cálculos monte para cada
um dos projetos, uma tabela semelhante a que vem a seguir:

15. Prof DEODATO

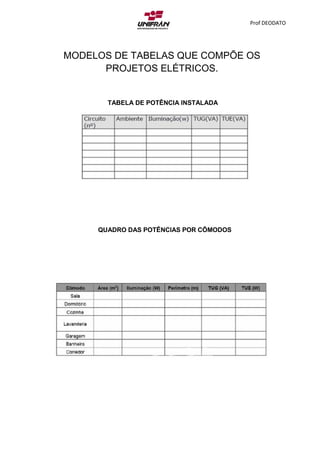

MODELOS DE TABELAS QUE COMPÕE OS
PROJETOS ELÉTRICOS.
TABELA DE POTÊNCIA INSTALADA
QUADRO DAS POTÊNCIAS POR CÔMODOS

16. Prof DEODATO

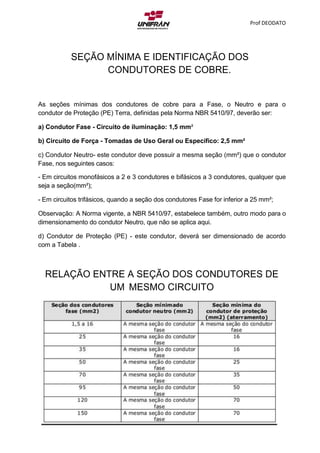

SEÇÃO MÍNIMA E IDENTIFICAÇÃO DOS
CONDUTORES DE COBRE.
As seções mínimas dos condutores de cobre para a Fase, o Neutro e para o
condutor de Proteção (PE) Terra, definidas pela Norma NBR 5410/97, deverão ser:
a) Condutor Fase - Circuito de iluminação: 1,5 mm²
b) Circuito de Força - Tomadas de Uso Geral ou Específico: 2,5 mm²
c) Condutor Neutro- este condutor deve possuir a mesma seção (mm²) que o condutor
Fase, nos seguintes casos:
- Em circuitos monofásicos a 2 e 3 condutores e bifásicos a 3 condutores, qualquer que
seja a seção(mm²);
- Em circuitos trifásicos, quando a seção dos condutores Fase for inferior a 25 mm²;
Observação: A Norma vigente, a NBR 5410/97, estabelece também, outro modo para o
dimensionamento do condutor Neutro, que não se aplica aqui.
d) Condutor de Proteção (PE) - este condutor, deverá ser dimensionado de acordo
com a Tabela .
RELAÇÃO ENTRE A SEÇÃO DOS CONDUTORES DE
UM MESMO CIRCUITO

17. Prof DEODATO

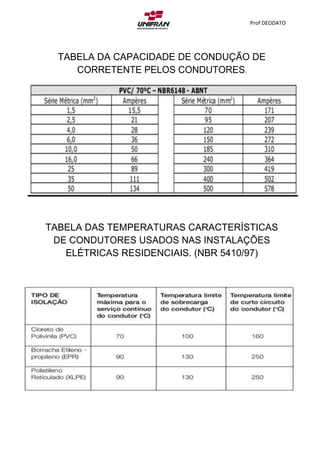

TABELA DA CAPACIDADE DE CONDUÇÃO DE
CORRETENTE PELOS CONDUTORES.
TABELA DAS TEMPERATURAS CARACTERÍSTICAS
DE CONDUTORES USADOS NAS INSTALAÇÕES
ELÉTRICAS RESIDENCIAIS. (NBR 5410/97)

18. Prof DEODATO

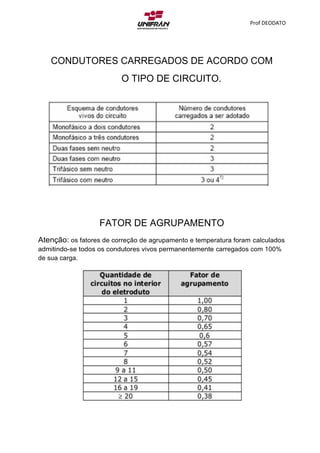

CONDUTORES CARREGADOS DE ACORDO COM
O TIPO DE CIRCUITO.
FATOR DE AGRUPAMENTO
Atenção: os fatores de correção de agrupamento e temperatura foram calculados
admitindo-se todos os condutores vivos permanentemente carregados com 100%
de sua carga.

19. Prof DEODATO

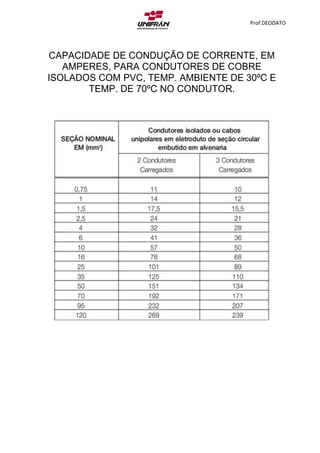

CAPACIDADE DE CONDUÇÃO DE CORRENTE, EM
AMPERES, PARA CONDUTORES DE COBRE
ISOLADOS COM PVC, TEMP. AMBIENTE DE 30ºC E
TEMP. DE 70ºC NO CONDUTOR.
