O documento discute redes sem fio, apresentando: 1) As principais categorias de redes sem fio: interconexão de sistemas, LANs sem fio e WANs sem fio. 2) O padrão 802.11 para LANs sem fio (WiFi), abordando desafios e modos de operação. 3) Conceitos sobre hardware e arquitetura do Bluetooth para conexão sem fio de dispositivos.

1. GRUPO UNIS – UNIS MG REDES SEM FIO

4. Esp. Eng. De Sistemas (ESAB)

5. Grad. Tecnologia da informação (Unis)

6. Professor

7. Gerente de TI (Unis)

8. Aprendiz de Luthier

9. (...)

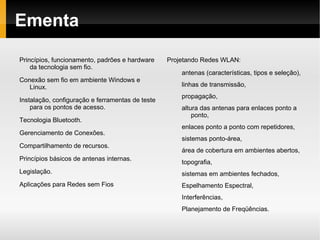

11. Conexão sem fio em ambiente Windows e Linux.

12. Instalação, configuração e ferramentas de teste para os pontos de acesso.

13. Tecnologia Bluetooth.

14. Gerenciamento de Conexões.

15. Compartilhamento de recursos.

16. Princípios básicos de antenas internas.

17. Legislação.

19. linhas de transmissão,

20. propagação,

21. altura das antenas para enlaces ponto a ponto,

22. enlaces ponto a ponto com repetidores,

23. sistemas ponto-área,

24. área de cobertura em ambientes abertos,

25. topografia,

26. sistemas em ambientes fechados,

27. Espelhamento Espectral,

28. Interferências,

29. Planejamento de Freqüências.

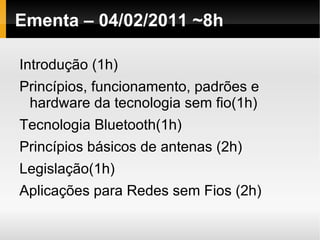

31. Princípios, funcionamento, padrões e hardware da tecnologia sem fio(1h)

32. Tecnologia Bluetooth(1h)

33. Princípios básicos de antenas (2h)

34. Legislação(1h)

35. Aplicações para Redes sem Fios (2h)

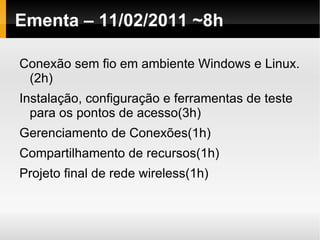

37. Instalação, configuração e ferramentas de teste para os pontos de acesso(3h)

38. Gerenciamento de Conexões(1h)

39. Compartilhamento de recursos(1h)

40. Projeto final de rede wireless(1h)

42. Linhas de transmissão

44. Enlaces ponto a ponto com repetidores

45. Sistemas ponto-área

46. Sistemas em ambientes fechados

47. Área de cobertura em ambientes abertos

48. Topografia

49. Espelhamento Espectral

50. Interferências

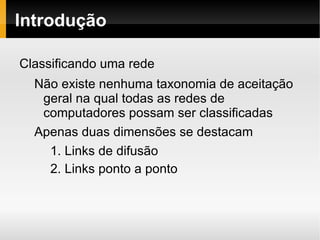

54. 2. Links ponto a ponto

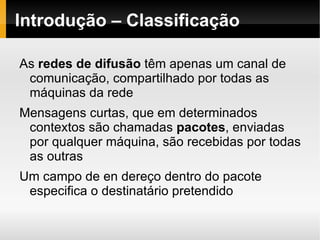

56. Mensagens curtas, que em determinados contextos são chamadas pacotes , enviadas por qualquer máquina, são recebidas por todas as outras

57. Um campo de en dereço dentro do pacote especifica o destinatário pretendido

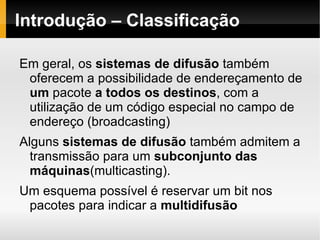

59. Alguns sistemas de difusão também admitem a transmissão para um subconjunto das máquinas (multicasting).

60. Um esquema possível é reservar um bit nos pacotes para indicar a multidifusão

62. Para ir da origem ao destino, um pacote nesse tipo de rede talvez tenha de visitar primeiro uma ou mais máquinas intermediárias.

63. Introdução Classificação por Escala

66. LANs sem fios.

67. WANs sem fios.

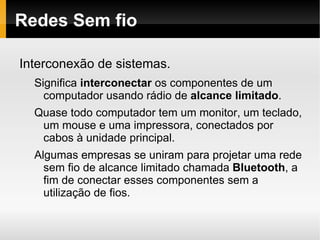

69. Quase todo computador tem um monitor, um teclado, um mouse e uma impressora, conectados por cabos à unidade principal.

70. Algumas empresas se uniram para projetar uma rede sem fio de alcance limitado chamada Bluetooth , a fim de conectar esses componentes sem a utilização de fios.

72. Elas são sistemas em que todo computador tem um modem de rádio e uma antena por meio dos quais pode se comunicar com outros sistemas.

73. Existe um padrão para LANs sem fios, chamado IEEE 802.11 , que a maioria dos sistemas implementa

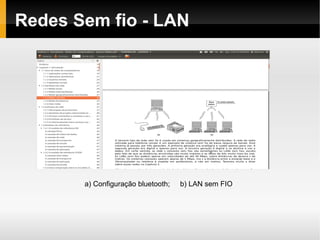

74. Redes Sem fio - LAN a) Configuração bluetooth; b) LAN sem FIO

76. A rede de rádio utilizada para telefonia celular é um exemplo de sistema sem fio de baixa largura de banda.

80. Lidar com o fato de que os sinais de rádio têm um alcance finito ;

81. Assegurar que a privacidade dos usuários seria mantida;

82. Preocupação com a segurança humana (as ondas de rádio causam câncer?);

83. Construir um sistema com largura de banda suficiente para ser economicamente viável .

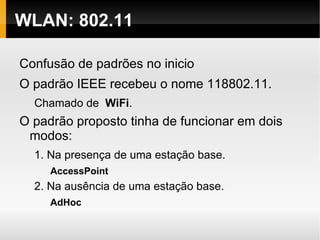

84. WLAN: 802.11 AccessPoint AdHoc

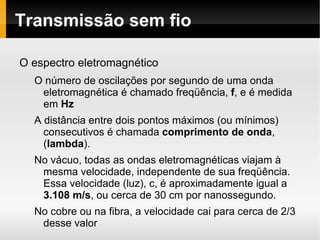

86. A distância entre dois pontos máximos (ou mínimos) consecutivos é chamada comprimento de onda , ( lambda ).

87. No vácuo, todas as ondas eletromagnéticas viajam à mesma velocidade, independente de sua freqüência. Essa velocidade (luz), c, é aproximadamente igual a 3.108 m/s , ou cerca de 30 cm por nanossegundo.

88. No cobre ou na fibra, a velocidade cai para cerca de 2/3 desse valor

89. Transmissão sem fio

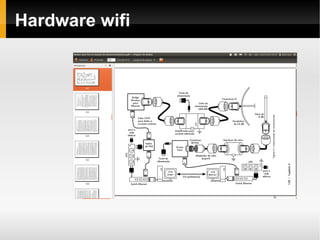

90. Hardware wifi

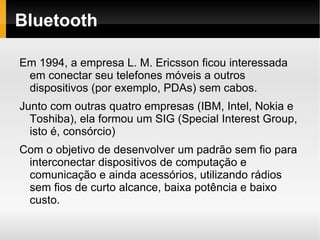

92. Junto com outras quatro empresas (IBM, Intel, Nokia e Toshiba), ela formou um SIG (Special Interest Group, isto é, consórcio)

93. Com o objetivo de desenvolver um padrão sem fio para interconectar dispositivos de computação e comunicação e ainda acessórios, utilizando rádios sem fios de curto alcance, baixa potência e baixo custo.

95. Uma coleção interconectada de piconets é chamada scatternet .

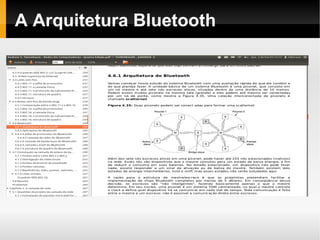

96. A Arquitetura Bluetooth

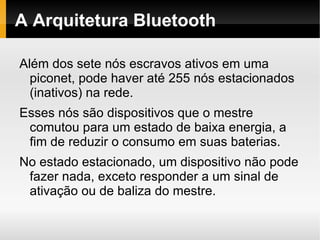

98. Esses nós são dispositivos que o mestre comutou para um estado de baixa energia, a fim de reduzir o consumo em suas baterias.

99. No estado estacionado, um dispositivo não pode fazer nada, exceto responder a um sinal de ativação ou de baliza do mestre.

101. Em contraste, a especificação Bluetooth identifica 13 aplicaçõe específicas que serão admitidas e fornece diferentes pilhas de protocolos para cada uma.

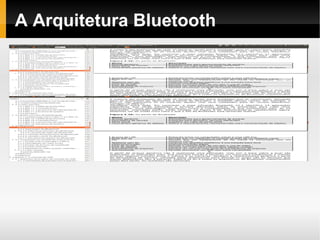

102. A Arquitetura Bluetooth

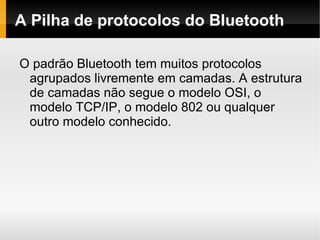

104. A Pilha de protocolos do Bluetooth

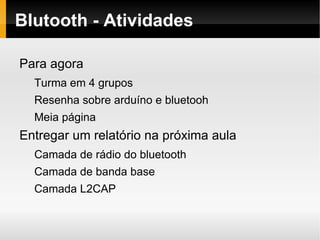

106. Resenha sobre arduíno e bluetooh

108. Camada de banda base

109. Camada L2CAP

110. Antenas

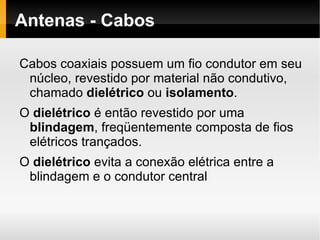

112. O dielétrico é então revestido por uma blindagem , freqüentemente composta de fios elétricos trançados.

113. O dielétrico evita a conexão elétrica entre a blindagem e o condutor central

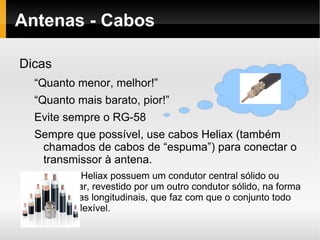

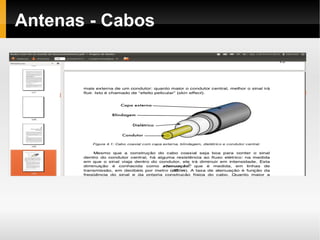

114. Antenas - Cabos

116. “Quanto mais barato, pior!”

117. Evite sempre o RG-58

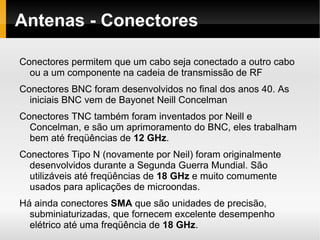

120. Conectores BNC foram desenvolvidos no final dos anos 40. As iniciais BNC vem de Bayonet Neill Concelman

121. Conectores TNC também foram inventados por Neill e Concelman, e são um aprimoramento do BNC, eles trabalham bem até freqüências de 12 GHz .

122. Conectores Tipo N (novamente por Neil) foram originalmente desenvolvidos durante a Segunda Guerra Mundial. São utilizáveis até freqüências de 18 GHz e muito comumente usados para aplicações de microondas.

123. Há ainda conectores SMA que são unidades de precisão, subminiaturizadas, que fornecem excelente desempenho elétrico até uma freqüência de 18 GHz .

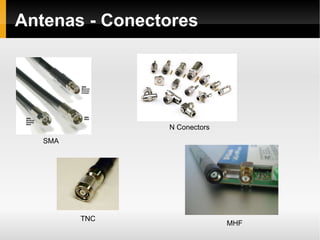

124. Antenas - Conectores SMA MHF N Conectors TNC

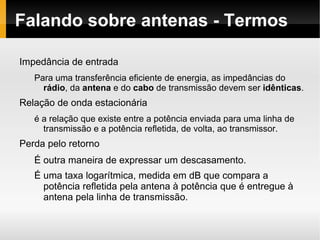

129. É uma taxa logarítmica, medida em dB que compara a potência refletida pela antena à potência que é entregue à antena pela linha de transmissão.

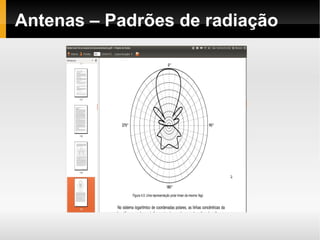

132. Antenas – Padrões de radiação

133. Antenas – Padrões de radiação

137. dipolo

138. plano-terra

140. Aplicação

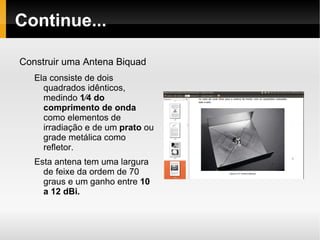

142. Esta antena tem uma largura de feixe da ordem de 70 graus e um ganho entre 10 a 12 dBi.

144. Esta antena tem uma largura de feixe da ordem de 70 graus e um ganho entre 10 a 12 dBi.
