1. Vulcanismo primário Materiais vulcânicos Composição da lava Tipos de actividade vulcânica Vulcanismo secundário Os vulcões e as placas tectónicas Distribuição geográfica dos vulcões Zonas de risco vulcânico Açores

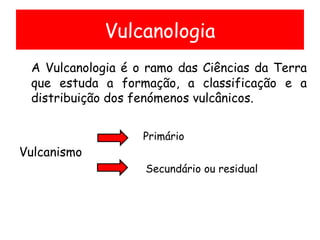

2. Vulcanologia A Vulcanologia é o ramo das Ciências da Terra que estuda a formação, a classificação e a distribuição dos fenómenos vulcânicos. Vulcanismo Primário Secundário ou residual

3. O vulcanismo primário caracteriza-se pela ocorrência de erupções vulcânicas. Durante uma erupção, são emitidos para o exterior da Geosfera , materiais vulcânicos no estado líquido, gasoso e sólido. Vulcanismo Primário

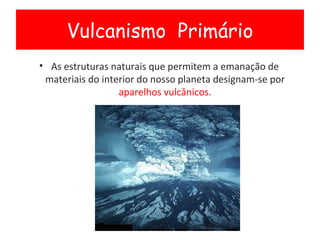

4. As estruturas naturais que permitem a emanação de materiais do interior do nosso planeta designam-se por aparelhos vulcânicos. Vulcanismo Primário

5. Vulcanismo Primário

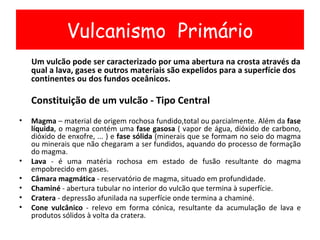

6. Um vulcão pode ser caracterizado por uma abertura na crosta através da qual a lava, gases e outros materiais são expelidos para a superfície dos continentes ou dos fundos oceânicos. Constituição de um vulcão - Tipo Central Magma – material de origem rochosa fundido,total ou parcialmente. Além da fase líquida , o magma contém uma fase gasosa ( vapor de água, dióxido de carbono, dióxido de enxofre, ... ) e fase sólida (minerais que se formam no seio do magma ou minerais que não chegaram a ser fundidos, aquando do processo de formação do magma. Lava - é uma matéria rochosa em estado de fusão resultante do magma empobrecido em gases. Câmara magmática - reservatório de magma, situado em profundidade. Chaminé - abertura tubular no interior do vulcão que termina à superfície. Cratera - depressão afunilada na superfície onde termina a chaminé. Cone vulcânico - relevo em forma cónica, resultante da acumulação de lava e produtos sólidos à volta da cratera. Vulcanismo Primário

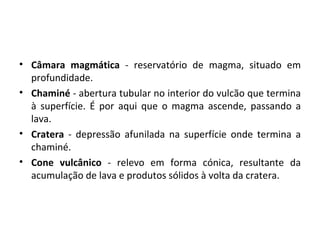

7. Câmara magmática - reservatório de magma, situado em profundidade. Chaminé - abertura tubular no interior do vulcão que termina à superfície. É por aqui que o magma ascende, passando a lava. Cratera - depressão afunilada na superfície onde termina a chaminé. Cone vulcânico - relevo em forma cónica, resultante da acumulação de lava e produtos sólidos à volta da cratera.

8. Vulcanismo Primário

9. Vulcanismo Primário Caldeira O esvaziamento total ou parcial da camâra magmática torna o aparelho vulcânico instável por falta de apoio de sustentação do cone, o que pode conduzir ao seu abatimento. Posteriormente a retenção de águas pluviais nestas depressões origina lagoas.

10. Vulcanismo Primário Vulcão tipo fissural

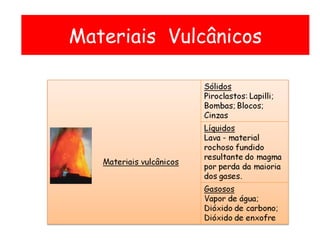

11. Materiais Vulcânicos Materiais Vulcânicos

12. Bomba Lapilli Pedra-pomes Cinzas Obsidiana Materiais Vulcânicos Piroclastos:

13. Líquido: lava Materiais Vulcânicos Pahoehoe A a

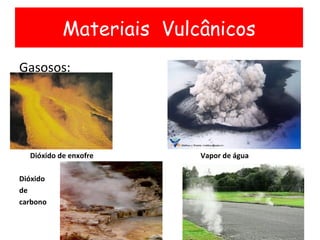

14. Gasosos: Dióxido de enxofre Vapor de água Dióxido de carbono Materiais Vulcânicos

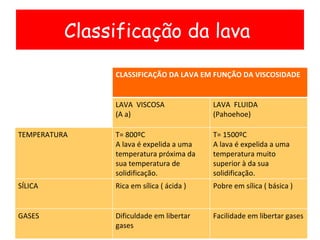

15. Classificação da lava CLASSIFICAÇÃO DA LAVA EM FUNÇÃO DA VISCOSIDADE LAVA VISCOSA (A a) LAVA FLUIDA (Pahoehoe) TEMPERATURA T= 800ºC A lava é expelida a uma temperatura próxima da sua temperatura de solidificação. T= 1500ºC A lava é expelida a uma temperatura muito superior à da sua solidificação. SÍLICA Rica em sílica ( ácida ) Pobre em sílica ( básica ) GASES Dificuldade em libertar gases Facilidade em libertar gases

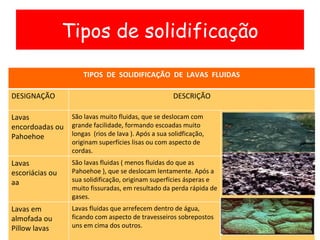

16. Tipos de solidificação TIPOS DE SOLIDIFICAÇÃO DE LAVAS FLUIDAS DESIGNAÇÃO DESCRIÇÃO Lavas encordoadas ou Pahoehoe São lavas muito fluidas, que se deslocam com grande facilidade, formando escoadas muito longas (rios de lava ). Após a sua solidficação, originam superfícies lisas ou com aspecto de cordas. Lavas escoriácias ou aa São lavas fluidas ( menos fluidas do que as Pahoehoe ), que se deslocam lentamente. Após a sua solidificação, originam superfícies ásperas e muito fissuradas, em resultado da perda rápida de gases. Lavas em almofada ou Pillow lavas Lavas fluidas que arrefecem dentro de água, ficando com aspecto de travesseiros sobrepostos uns em cima dos outros.

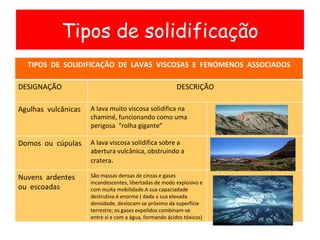

17. Tipos de solidificação TIPOS DE SOLIDIFICAÇÃO DE LAVAS VISCOSAS E FENÓMENOS ASSOCIADOS DESIGNAÇÃO DESCRIÇÃO Agulhas vulcânicas A lava muito viscosa solidifica na chaminé, funcionando como uma perigosa “rolha gigante” Domos ou cúpulas A lava viscosa solidifica sobre a abertura vulcânica, obstruindo a cratera . Nuvens ardentes ou escoadas São massas densas de cinzas e gases incandescentes, libertadas de modo explosivo e com muita mobilidade.A sua capaciadade destrutiva é enorme ( dada a sua elevada densidade, deslocam-se próximo da superfície terrestre; os gases expelidos combinam-se entre si e com a água, formando ácidos tóxicos)

18. Tipos de actividade vulcânica Tipos de erupções Havaiano Estromboliano Vulcaniano Peleano Natureza da erupção Efusiva Mista Explosiva Catastrófica Viscosidade da lava Muito fluida Fluida Viscosa Muito viscosa Conteúdo em gases Muito pobre Pobre Rico Muito rico Teor em água Muito elevado Elevada Baixo Muito baixo Materiais sólidos e líquidos Rios de lava, escoadas longas, sem piroclastos Escoadas curtas, lapilli e bombas Escoadas muito curtas, cinzas, lapilli e bombas Doma ou agulha vulcânica, nuvem ardente Aparelho Vulcânico

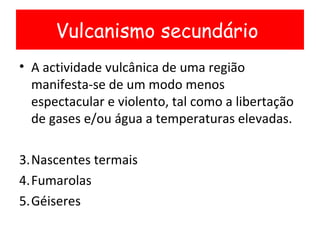

19. A actividade vulcânica de uma região manifesta-se de um modo menos espectacular e violento, tal como a libertação de gases e/ou água a temperaturas elevadas. Nascentes termais Fumarolas Géiseres Vulcanismo secundário

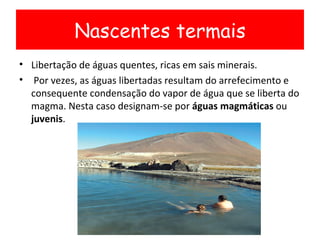

20. Libertação de águas quentes, ricas em sais minerais. Por vezes, as águas libertadas resultam do arrefecimento e consequente condensação do vapor de água que se liberta do magma. Nesta caso designam-se por águas magmáticas ou juvenis . Nascentes termais

21. As águas termais ao ascenderem, através de fracturas do interior da Terra em direcção à superfície, misturam-se com águas frias, sendo a sua temperatura inferior à do ponto de ebulição. Quando não ocorre esta mistura com água fria, as águas termais começam a ferver devido à diminuição da pressão, originando fumarolas com emissão de vapor de água . Sulfatara – gases ricos em enxofre Mofeta - gases ricos em CO2 e CO Fumarolas

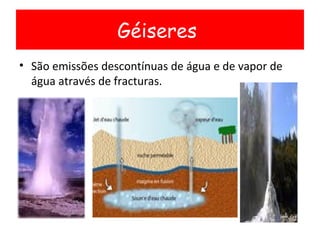

22. São emissões descontínuas de água e de vapor de água através de fracturas. Géiseres

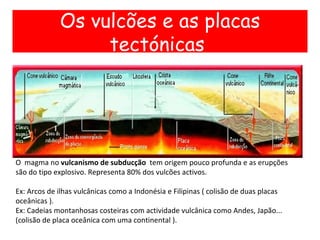

23. Os vulcões e as placas tectónicas O magma no vulcanismo de subducção tem origem pouco profunda e as erupções são do tipo explosivo. Representa 80% dos vulcões activos. Ex: Arcos de ilhas vulcânicas como a Indonésia e Filipinas ( colisão de duas placas oceânicas ). Ex: Cadeias montanhosas costeiras com actividade vulcânica como Andes, Japão...(colisão de placa oceânica com uma continental ).

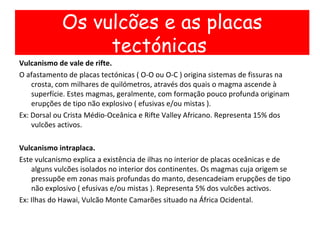

24. Vulcanismo de vale de rifte. O afastamento de placas tectónicas ( O-O ou O-C ) origina sistemas de fissuras na crosta, com milhares de quilómetros, através dos quais o magma ascende à superfície. Estes magmas, geralmente, com formação pouco profunda originam erupções de tipo não explosivo ( efusivas e/ou mistas ). Ex: Dorsal ou Crista Médio-Oceânica e Rifte Valley Africano. Representa 15% dos vulcões activos. Vulcanismo intraplaca. Este vulcanismo explica a existência de ilhas no interior de placas oceânicas e de alguns vulcões isolados no interior dos continentes. Os magmas cuja origem se pressupõe em zonas mais profundas do manto, desencadeiam erupções de tipo não explosivo ( efusivas e/ou mistas ). Representa 5% dos vulcões activos. Ex: Ilhas do Hawai, Vulcão Monte Camarões situado na África Ocidental. Os vulcões e as placas tectónicas

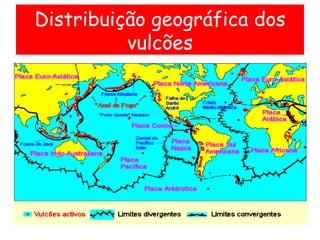

25. Distribuição geográfica dos vulcões

26. A definição das áreas de maior perigosidade vulcânica resulta de um levantamento dos perigos e ameaças associados aos fenómenos eruptivos. Os perigos vulcânicos dependem das características físico-químicas dos magmas que os originam, tais como viscosidade ( temperatura, teor em sílica e facilidade em libertar gases ). Estes perigos podem ser agravados pelas condições climatéricas, eficácia dos sistemas de alarme e densidade populacional. Zonas de risco vulcânico

27. Zonas de risco vulcânico

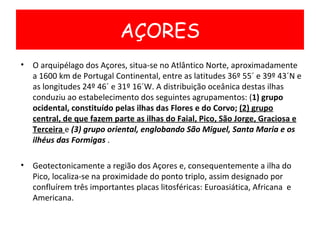

28. O arquipélago dos Açores, situa-se no Atlântico Norte, aproximadamente a 1600 km de Portugal Continental, entre as latitudes 36º 55´ e 39º 43´N e as longitudes 24º 46´ e 31º 16´W. A distribuição oceânica destas ilhas conduziu ao estabelecimento dos seguintes agrupamentos: ( 1) grupo ocidental, constituído pelas ilhas das Flores e do Corvo; (2) grupo central, de que fazem parte as ilhas do Faial, Pico, São Jorge, Graciosa e Terceira e (3) grupo oriental, englobando São Miguel, Santa Maria e os ilhéus das Formigas . Geotectonicamente a região dos Açores e, consequentemente a ilha do Pico, localiza-se na proximidade do ponto triplo, assim designado por confluírem três importantes placas litosféricas: Euroasiática, Africana e Americana. AÇORES

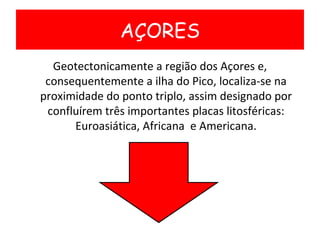

29. Geotectonicamente a região dos Açores e, consequentemente a ilha do Pico, localiza-se na proximidade do ponto triplo, assim designado por confluírem três importantes placas litosféricas: Euroasiática, Africana e Americana. AÇORES

30. Situação Geográfica: AÇORES

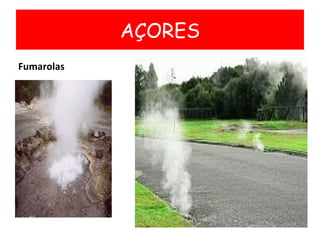

31. Fumarolas AÇORES

32. Furnas AÇORES

33. AÇORES Águas termais Geiser

34. Solos férteis (basalto) Caldeiras AÇORES

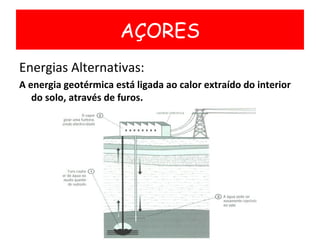

35. Energias Alternativas: A energia geotérmica está ligada ao calor extraído do interior do solo, através de furos. AÇORES

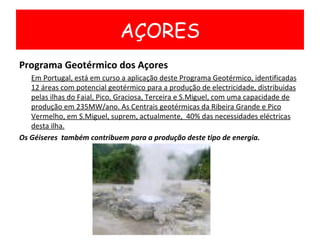

36. Programa Geotérmico dos Açores Em Portugal, está em curso a aplicação deste Programa Geotérmico, identificadas 12 áreas com potencial geotérmico para a produção de electricidade, distribuidas pelas ilhas do Faial, Pico, Graciosa, Terceira e S.Miguel, com uma capacidade de produção em 235MW/ano. As Centrais geotérmicas da Ribeira Grande e Pico Vermelho, em S.Miguel, suprem, actualmente, 40% das necessidades eléctricas desta ilha. Os Géiseres também contribuem para a produção deste tipo de energia. AÇORES

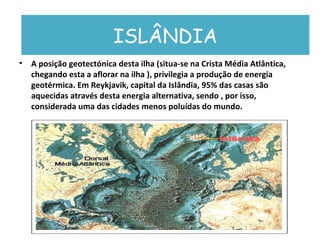

37. ISLÂNDIA A posição geotectónica desta ilha (situa-se na Crista Média Atlântica, chegando esta a aflorar na ilha ), privilegia a produção de energia geotérmica. Em Reykjavik, capital da Islândia, 95% das casas são aquecidas através desta energia alternativa, sendo , por isso, considerada uma das cidades menos poluídas do mundo. ISLÂNDIA
