Geologia 10 ano

1. VULCANISMO
10º ano – BIOLOGIA E
GEOLOGIA

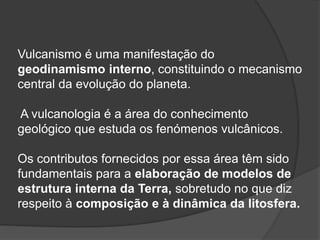

2. Vulcanismo é uma manifestação do
geodinamismo interno, constituindo o mecanismo
central da evolução do planeta.
A vulcanologia é a área do conhecimento
geológico que estuda os fenómenos vulcânicos.
Os contributos fornecidos por essa área têm sido
fundamentais para a elaboração de modelos de
estrutura interna da Terra, sobretudo no que diz
respeito à composição e à dinâmica da litosfera.

3. TIPOS DE VULCANISMO
PRIMÁRIO
Vulcanismo Central Vulcanismo Fissural

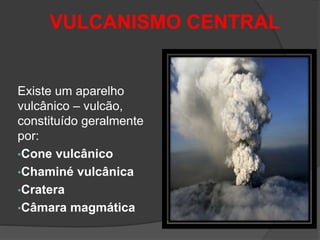

4. VULCANISMO CENTRAL
Existe um aparelho
vulcânico – vulcão,
constituído geralmente
por:
•Cone vulcânico
•Chaminé vulcânica
•Cratera
•Câmara magmática

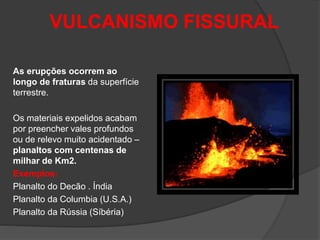

5. VULCANISMO FISSURAL
As erupções ocorrem ao
longo de fraturas da superfície
terrestre.
Os materiais expelidos acabam
por preencher vales profundos
ou de relevo muito acidentado –
planaltos com centenas de
milhar de Km2.
Exemplos:
Planalto do Decão . Índia
Planalto da Columbia (U.S.A.)
Planalto da Rússia (Síbéria)

6. 1

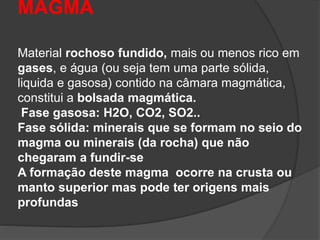

7. MAGMA
Material rochoso fundido, mais ou menos rico em
gases, e água (ou seja tem uma parte sólida,
liquida e gasosa) contido na câmara magmática,
constitui a bolsada magmática.
Fase gasosa: H2O, CO2, SO2..
Fase sólida: minerais que se formam no seio do
magma ou minerais (da rocha) que não
chegaram a fundir-se
A formação deste magma ocorre na crusta ou
manto superior mas pode ter origens mais
profundas

8. Lava – Material rochoso fundido,
com origem no magma mas com
menos riqueza em gases
 2

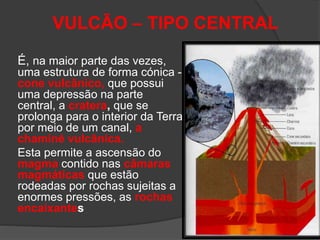

9. VULCÃO – TIPO CENTRAL
É, na maior parte das vezes,
uma estrutura de forma cónica -
cone vulcânico, que possui
uma depressão na parte
central, a cratera, que se
prolonga para o interior da Terra
por meio de um canal, a
chaminé vulcânica.
Esta permite a ascensão do
magma contido nas câmaras
magmáticas que estão
rodeadas por rochas sujeitas a
enormes pressões, as rochas
encaixantes

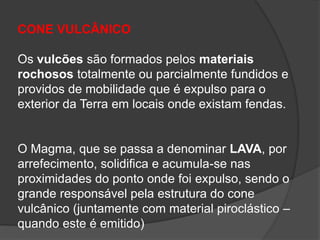

10. CONE VULCÂNICO
Os vulcões são formados pelos materiais
rochosos totalmente ou parcialmente fundidos e
providos de mobilidade que é expulso para o
exterior da Terra em locais onde existam fendas.
O Magma, que se passa a denominar LAVA, por
arrefecimento, solidifica e acumula-se nas
proximidades do ponto onde foi expulso, sendo o
grande responsável pela estrutura do cone
vulcânico (juntamente com material piroclástico –
quando este é emitido)

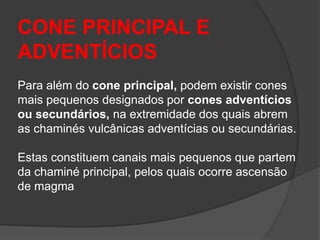

11. CONE PRINCIPAL E
ADVENTÍCIOS
Para além do cone principal, podem existir cones
mais pequenos designados por cones adventícios
ou secundários, na extremidade dos quais abrem
as chaminés vulcânicas adventícias ou secundárias.
Estas constituem canais mais pequenos que partem
da chaminé principal, pelos quais ocorre ascensão
de magma

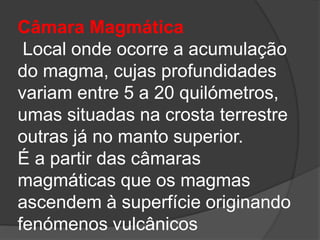

12. Câmara Magmática
Local onde ocorre a acumulação
do magma, cujas profundidades
variam entre 5 a 20 quilómetros,
umas situadas na crosta terrestre
outras já no manto superior.
É a partir das câmaras
magmáticas que os magmas
ascendem à superfície originando
fenómenos vulcânicos

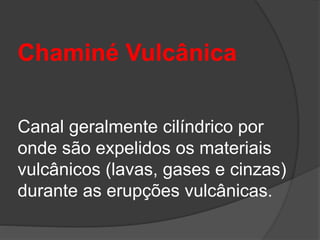

13. Chaminé Vulcânica
Canal geralmente cilíndrico por
onde são expelidos os materiais
vulcânicos (lavas, gases e cinzas)
durante as erupções vulcânicas.

14. Cratera Vulcânica
As crateras são, geralmente, provocadas pela
actividade dos vulcões, que provocam diversos
tipos e de alterações no relevo

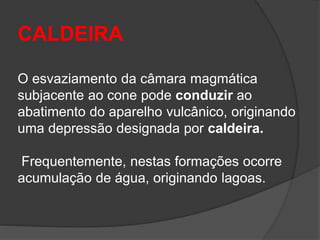

15. CALDEIRA
O esvaziamento da câmara magmática
subjacente ao cone pode conduzir ao
abatimento do aparelho vulcânico, originando
uma depressão designada por caldeira.
Frequentemente, nestas formações ocorre
acumulação de água, originando lagoas.

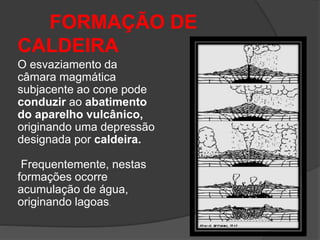

16. FORMAÇÃO DE
CALDEIRA
O esvaziamento da
câmara magmática
subjacente ao cone pode
conduzir ao abatimento
do aparelho vulcânico,
originando uma depressão
designada por caldeira.
Frequentemente, nestas
formações ocorre
acumulação de água,
originando lagoas.

17. Caldeira de S. Miguel -
Açores

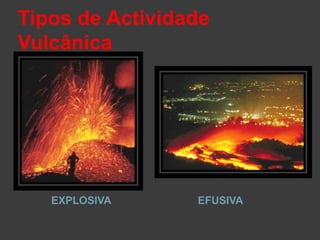

18. Tipos de Actividade
Vulcânica
EXPLOSIVA EFUSIVA

19. ERUPÇÃO MISTA
Quando a actividade
vulcânica alterna
erupções explosivas
com erupções efusivas.
A análise do cone
vulcânico revela camadas
alternas de escoadas de
lava com material
piroclástico

20. VULCANISMO
EXPLOSIVO
As erupções são muito violentas,
devido à acumulação de gases,
Acompanhadas por grandes
explosões, com a emissão de
piroclastos (maioritariamente cinzas)
Lavas muito viscosas, com origem em
magmas ácidos , de baixa
temperatura, (ricos em sílica e em
gases). Dada a sua viscosidade, estas
lavas não formam escoada
Formação de nuvens piroclásticas,
podendo ser ardentes (nuvens de
gases e poeiras incandescentes

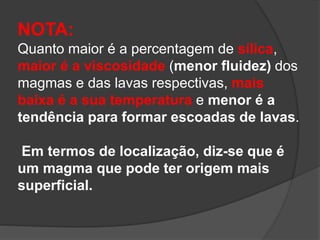

21. NOTA:
Quanto maior é a percentagem de sílica,
maior é a viscosidade (menor fluidez) dos
magmas e das lavas respectivas, mais
baixa é a sua temperatura e menor é a
tendência para formar escoadas de lavas.
Em termos de localização, diz-se que é
um magma que pode ter origem mais
superficial.

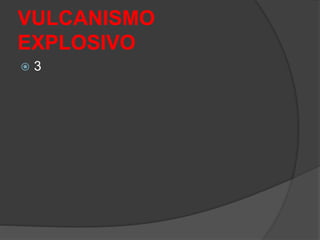

22. VULCANISMO
EXPLOSIVO
 3

23. 4

24. VULCANISMO EXPLOSIVO – Nuvem de
cinzas
 5

25. 6

26. VULCANISMO EFUSIVO
 7

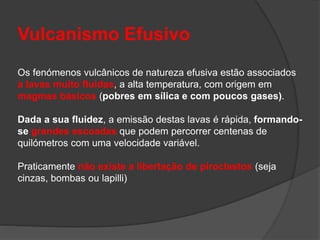

27. Vulcanismo Efusivo
Os fenómenos vulcânicos de natureza efusiva estão associados
a lavas muito fluidas, a alta temperatura, com origem em
magmas básicos (pobres em sílica e com poucos gases).
Dada a sua fluidez, a emissão destas lavas é rápida, formando-
se grandes escoadas que podem percorrer centenas de
quilómetros com uma velocidade variável.
Praticamente não existe a libertação de piroclastos (seja
cinzas, bombas ou lapilli)

28. VULCANISMO MISTO
 8

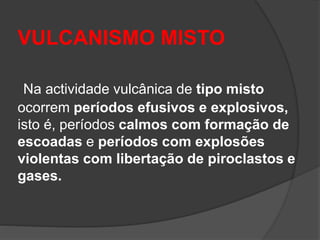

29. VULCANISMO MISTO
Na actividade vulcânica de tipo misto
ocorrem períodos efusivos e explosivos,
isto é, períodos calmos com formação de
escoadas e períodos com explosões
violentas com libertação de piroclastos e
gases.

30. 9

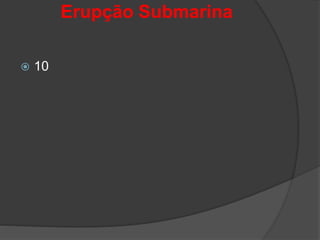

31. Erupção Submarina
 10

32. PIROCLASTOS

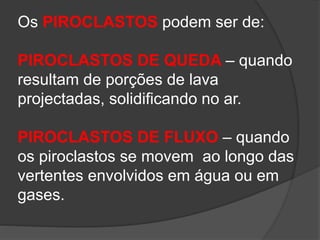

33. Os PIROCLASTOS podem ser de:
PIROCLASTOS DE QUEDA – quando
resultam de porções de lava
projectadas, solidificando no ar.
PIROCLASTOS DE FLUXO – quando
os piroclastos se movem ao longo das
vertentes envolvidos em água ou em
gases.

34. A presença de gases no
magma o teor de sílica e a
temperatura afecta o tipo de
lava.
Então quais os tipos de
lava?

35. LAVAS FLUIDAS

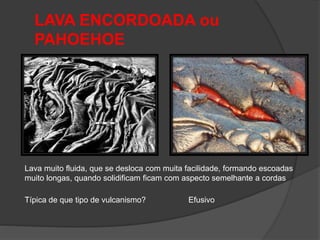

36. LAVA ENCORDOADA ou
PAHOEHOE
Lava muito fluida, que se desloca com muita facilidade, formando escoadas
muito longas, quando solidificam ficam com aspecto semelhante a cordas
Típica de que tipo de vulcanismo? Efusivo

37. LAVA ESCORIÁCEA ou aa –
menos fluidas – por perda rápida
de gases originam superfícies
ásperas e muito fissuradas

38. LAVA em ALMOFADA
Arrefecem dentro de água, ficando com aspecto de travesseiros

39. LAVA VISCOSA, não flui, solidificando
na chaminé
Típica de que tipo de Vulcanismo? EXPLOSIVO

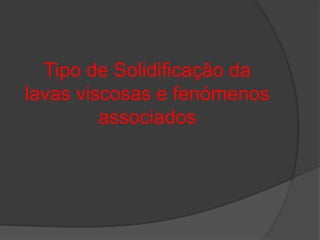

40. Tipo de Solidificação da
lavas viscosas e fenómenos
associados

41. AGULHA VULCANICA – posta
em evidência após erosão do
cone
Lava solidifica na chaminé

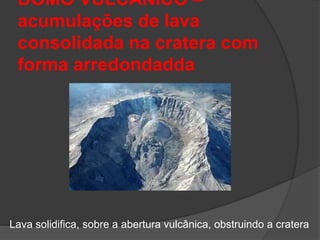

42. DOMO VULCÂNICO –
acumulações de lava
consolidada na cratera com
forma arredondadda
Lava solidifica, sobre a abertura vulcânica, obstruindo a cratera

43. Nuvens ardentes ou escoadas piroclásticas
Massas densas de cinzas e gases incandescentes. Grande mobilidade bem
como grande capacidade destrutiva.

45. VULCANISMO
SECUNDÁRIO

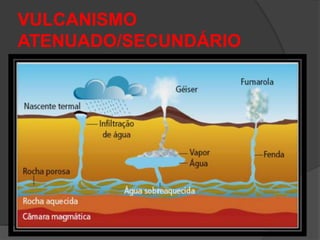

46. VULCANISMO
ATENUADO/SECUNDÁRIO

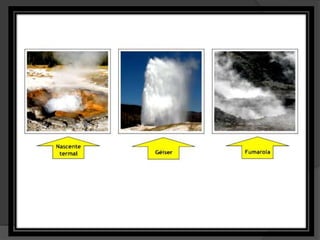

48. FONTES TERMAIS

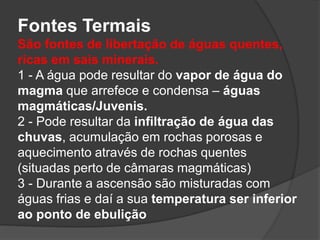

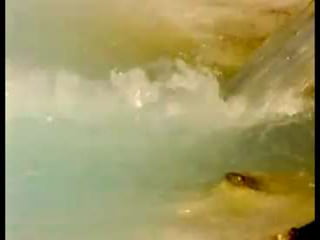

49. Fontes Termais
São fontes de libertação de águas quentes,
ricas em sais minerais.
1 - A água pode resultar do vapor de água do
magma que arrefece e condensa – águas
magmáticas/Juvenis.
2 - Pode resultar da infiltração de água das
chuvas, acumulação em rochas porosas e
aquecimento através de rochas quentes
(situadas perto de câmaras magmáticas)
3 - Durante a ascensão são misturadas com
águas frias e daí a sua temperatura ser inferior
ao ponto de ebulição

51. Fumarolas
Originam-se quando a Água Termal ao
encontrar uma abertura começa a “ferver”,
por diminuição de pressão.
As Fumarolas além da emissão de vapor de
água podem conter outros gases:
Ricos em enxofre – Sulfataras
Ricos em CO e CO2 - Mofetas

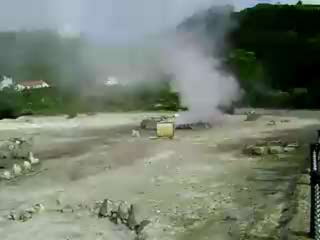

52. FUMAROLA – Capelinhos -
Açores

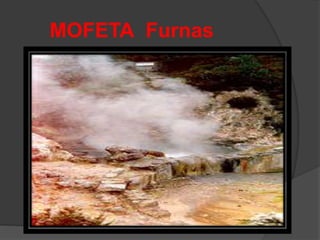

54. MOFETA Furnas

55. SULFATARA - Islândia

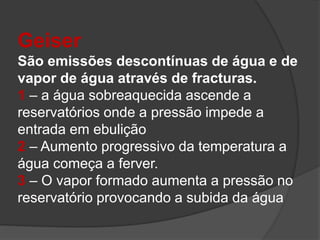

56. Geiser
São emissões descontínuas de água e de
vapor de água através de fracturas.
1 – a água sobreaquecida ascende a
reservatórios onde a pressão impede a
entrada em ebulição
2 – Aumento progressivo da temperatura a
água começa a ferver.
3 – O vapor formado aumenta a pressão no
reservatório provocando a subida da água

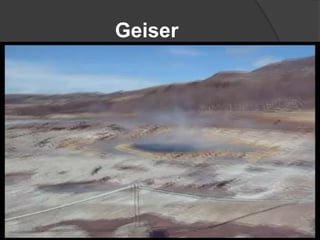

57. Geiser

59. ENERGIA
GEOTÉRMIC
A
AÇORES

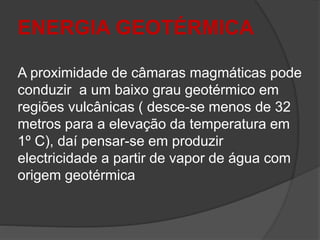

60. ENERGIA GEOTÉRMICA
A proximidade de câmaras magmáticas pode
conduzir a um baixo grau geotérmico em
regiões vulcânicas ( desce-se menos de 32
metros para a elevação da temperatura em
1º C), daí pensar-se em produzir
electricidade a partir de vapor de água com
origem geotérmica

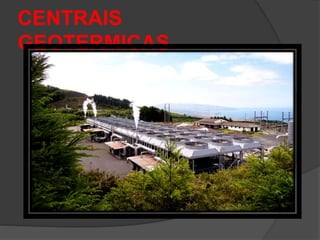

61. CENTRAIS
GEOTERMICAS

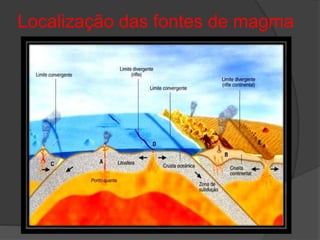

63. Localização das fontes de magma

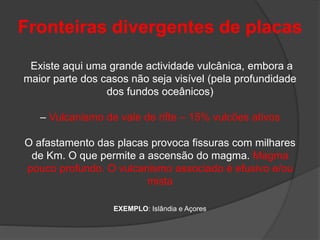

64. Fronteiras divergentes de placas
Existe aqui uma grande actividade vulcânica, embora a
maior parte dos casos não seja visível (pela profundidade
dos fundos oceânicos)
– Vulcanismo de vale de rifte – 15% vulcões ativos
O afastamento das placas provoca fissuras com milhares
de Km. O que permite a ascensão do magma. Magma
pouco profundo. O vulcanismo associado é efusivo e/ou
mista
EXEMPLO: Islândia e Açores

65. VULCÃO dos CAPELINHOS
(1957)

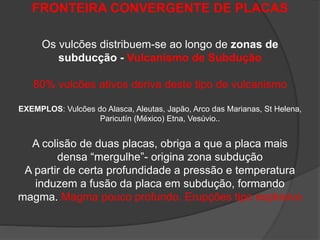

66. FRONTEIRA CONVERGENTE DE PLACAS
Os vulcões distribuem-se ao longo de zonas de
subducção - Vulcanismo de Subdução
80% vulcões ativos deriva deste tipo de vulcanismo
EXEMPLOS: Vulcões do Alasca, Aleutas, Japão, Arco das Marianas, St Helena,
Paricutín (México) Etna, Vesúvio..
A colisão de duas placas, obriga a que a placa mais
densa “mergulhe”- origina zona subdução
A partir de certa profundidade a pressão e temperatura
induzem a fusão da placa em subdução, formando
magma. Magma pouco profundo. Erupções tipo explosivo

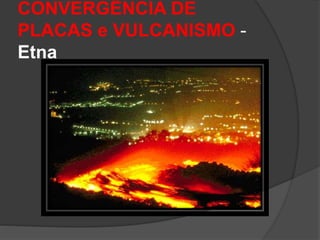

68. CONVERGÊNCIA DE
PLACAS e VULCANISMO -
Etna

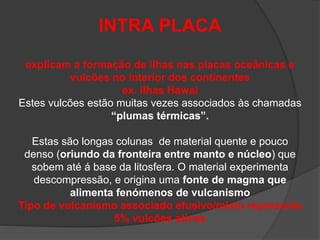

69. INTRA PLACA
explicam a formação de ilhas nas placas oceânicas e
vulcões no interior dos continentes
ex. ilhas Hawai
Estes vulcões estão muitas vezes associados às chamadas
“plumas térmicas”.
Estas são longas colunas de material quente e pouco
denso (oriundo da fronteira entre manto e núcleo) que
sobem até á base da litosfera. O material experimenta
descompressão, e origina uma fonte de magma que
alimenta fenómenos de vulcanismo
Tipo de vulcanismo associado efusivo/misto representa
5% vulcões ativos

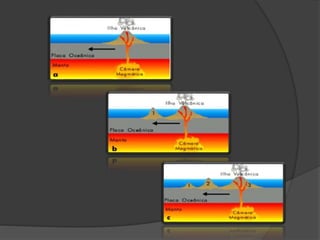

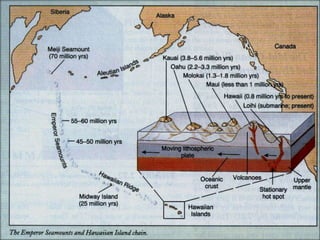

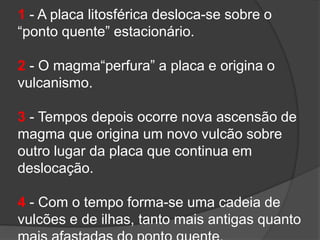

70. 1 - A placa litosférica desloca-se sobre o
“ponto quente” estacionário.
2 - O magma“perfura” a placa e origina o
vulcanismo.
3 - Tempos depois ocorre nova ascensão de
magma que origina um novo vulcão sobre
outro lugar da placa que continua em
deslocação.
4 - Com o tempo forma-se uma cadeia de
vulcões e de ilhas, tanto mais antigas quanto

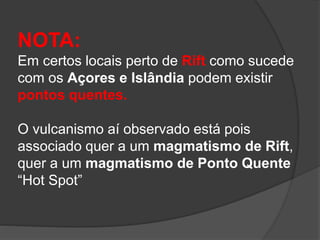

73. NOTA:
Em certos locais perto de Rift como sucede
com os Açores e Islândia podem existir
pontos quentes.
O vulcanismo aí observado está pois
associado quer a um magmatismo de Rift,
quer a um magmatismo de Ponto Quente
“Hot Spot”

75. Indica vantagens decorrentes de
actividade vulcânica
Como prevenir riscos
associados a actividade
vulcânica?
Lava, piroclastos, gases, sismos
vulcanicos, tsunamis, etc

76. MAS UM VULCÃO SERÁ
SEMPRE UM VULCÃO?

77. VULCÃO DE LAMA

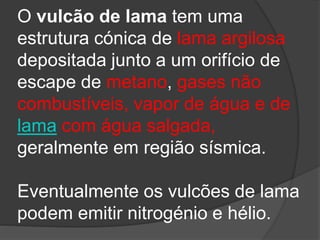

78. O vulcão de lama tem uma
estrutura cónica de lama argilosa
depositada junto a um orifício de
escape de metano, gases não
combustíveis, vapor de água e de
lama com água salgada,
geralmente em região sísmica.
Eventualmente os vulcões de lama
podem emitir nitrogénio e hélio.

79. As rochas e magma em profundidade sofrem
alterações por soluções geralmente muito
ácidas em estado supercrítico destas
regiões vulcânicas.
Produzem-se minerais argilosos
incorporados à água fortemente aquecida
como uma lama que é forçada a sair por
condutos devido as fortes pressões de
gases, principalmente o metano.

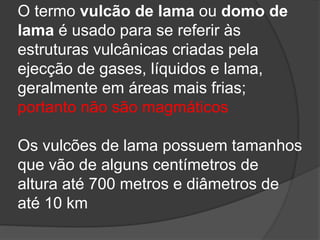

80. O termo vulcão de lama ou domo de
lama é usado para se referir às
estruturas vulcânicas criadas pela
ejecção de gases, líquidos e lama,
geralmente em áreas mais frias;
portanto não são magmáticos
Os vulcões de lama possuem tamanhos
que vão de alguns centímetros de
altura até 700 metros e diâmetros de
até 10 km

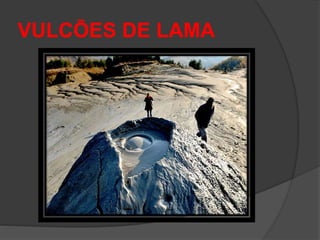

81. VULCÕES DE LAMA
