1. REPÚBLICA FEDERATIVA DO BRASIL
MINISTÉRIO DOS TRANSPORTES
DEPART AME NTO N ACIO N AL DE IN FR A-E STRU TUR A DE TR AN SPO RTE S
SUPERINTENDÊNCIA REGIONAL NO ESTADO DE SANTA CATARINA
PROJETO EXECUTIVO DE ENGENHARIA PARA
ADEQUAÇÃO DA CAPACIDADE E SEGURANÇA
Rodovia : BR-282/SC
Trecho : Florianópolis – Fronteira Brasil/Argentina
Subtrecho : Ponte Serrada – Entr. BR-480 (B) – SC-468 (p/ Chapecó)
Segmento : km 493,7 – km 507,7
Extensão : 14 km
Código PNV : 282BSC0330/0350
Lote : Único
VOLUME 2: PROJETO DE EXECUÇÃO
Supervisão: Diretoria de Planejamento e Pesquisa
Coordenação: Coordenação Geral de Desenvolvimento e Projetos
Fiscalização: Superintendência Regional no Estado de Santa Catarina
Elaboração: Iguatemi Consultoria e Serviços de Engenharia Ltda.
Contrato: UT-16.008/2007-00
Processo: 50616.01287/2006-29
Edital: 0551/06-16
LOCAL MÊS ANO
FLORIANÓPOLIS/SC JUNHO 2009
3. Pág. Pág.

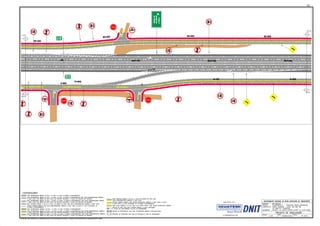

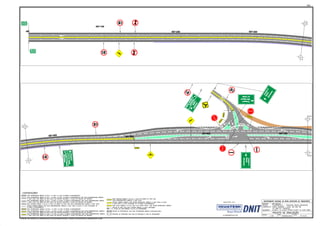

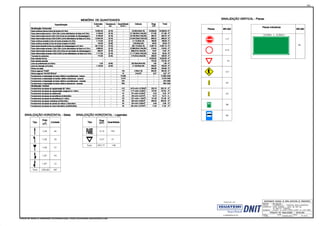

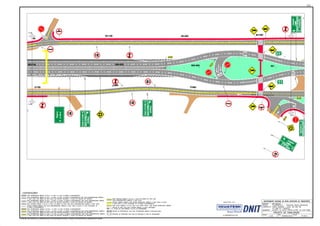

1. 4 9. PROJETO DE SINALIZAÇÃO 302
1.1. Apresentação 5 9.1. Trecho 303

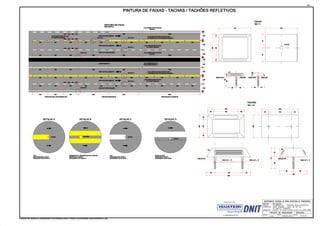

1.2. Mapa de Situação 6 9.2. Detalhes Tipo 338
2. 7 10. PROJETO DE OBRAS COMPLEMENTARES 344
10.1. Dispositivos de Proteção 345
3. 9 10.2. Cercas 350
10.3. Abrigo de Passageiros 352

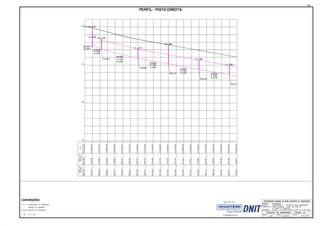

4. PROJETO GEOMÉTRICO 31 10.4. Notas de Serviço 354

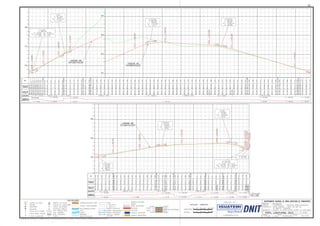

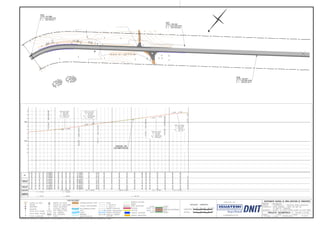

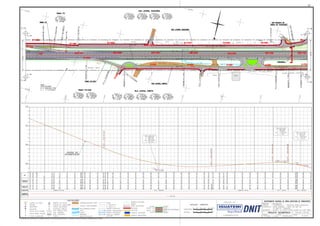

4.1. Projeto planialtimétrico 32

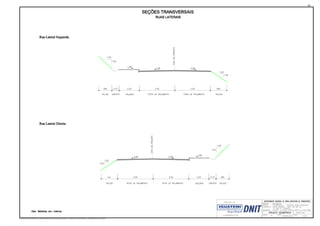

4.2. Seções transversais 62 11. PROJETO DE OBRAS DE CONTENÇÃO 357

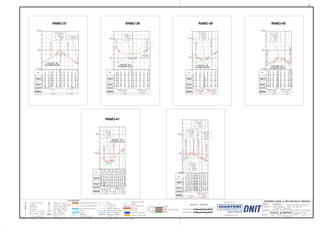

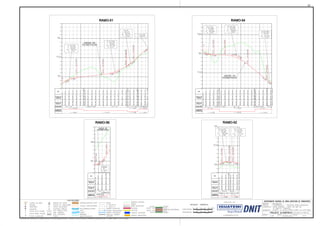

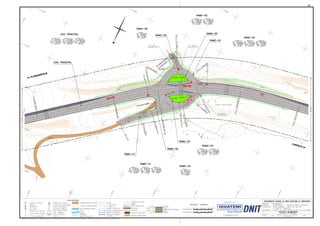

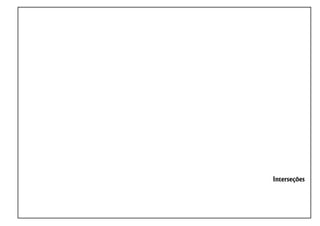

4.3. Interseções 68 11.1. Terra Armada 358

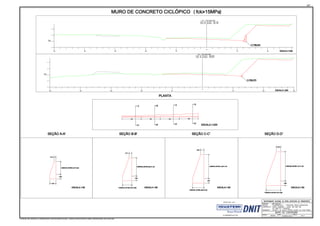

11.2. Muro de Contenção - km 81+970 (RLE) 361

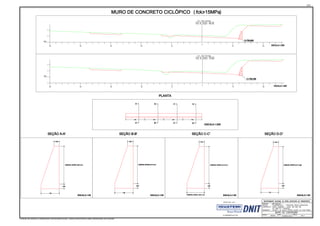

5. PROJETO DE TERRAPLENAGEM 90 11.3. Muro de Contenção - km 502+700 365
5.1. Seções Transversais 91

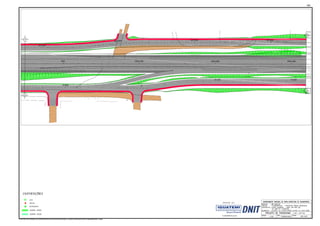

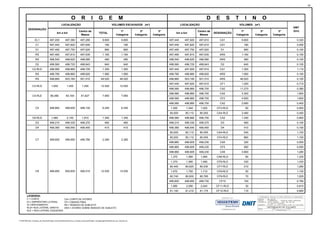

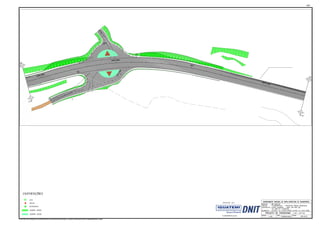

5.2. Distribuição de Volumes 98 12. PROJETO DE PAISAGISMO 377
5.3. Localização da Caixa de Empréstimo e Bota-Fora 103

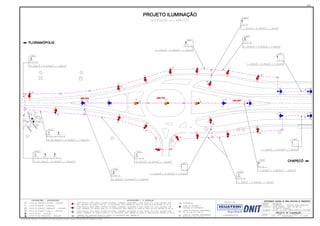

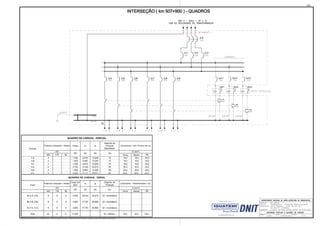

13. PROJETO DE ILUMINAÇÃO 409
6. PROJETO DE DRENAGEM E OBRAS DE ARTE CORRENTES 105 12.1. Trecho 410

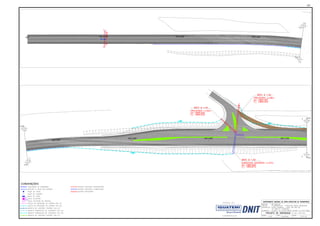

6.1. Trecho 106 12.2. Detalhes 419

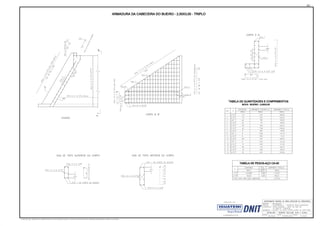

6.2. Detalhes Tipo 196
14. PROJETO DO CANTEIRO DE OBRAS E ACAMPAMENTO 438

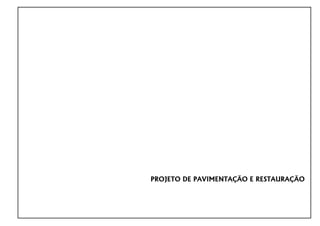

7. PROJETO DE PAVIMENTAÇÃO E RESTAURAÇÃO 202

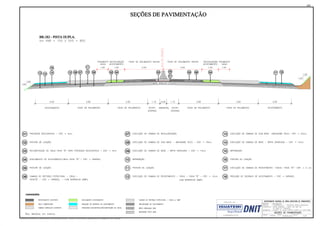

7.1. Seções Transversais 203
7.2. Origem dos materiais 210
7.3. Diagrama Linear 212
8. PROJETO DE OBRAS DE ARTE ESPECIAIS 214

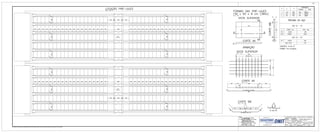

8.1. Viaduto - km 503+370 215

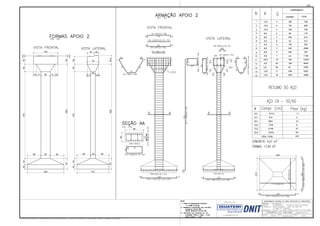

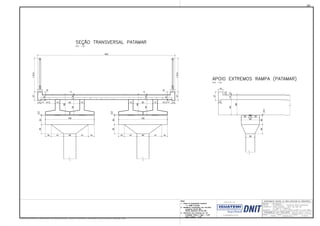

8.2. Passarela - km 500+660 244
8.3. Passarela - km 502+870 271
QUADRO DE CARACTERÍSTICAS TÉCNICAS
QUADRO DE QUANTIDADES
SUMÁRIO
TÍTULO TÍTULO
APRESENTAÇÃO
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_2_Projeto_ExecucaoApresentacaoSumario-A3.xls
5. 1. APRESENTAÇÃO
Este volume, intitulado Volume 2 – Projeto de Execução, contém os desenhos referentes ao Projeto
Executivo de Engenharia da BR-282/SC, trecho: Florianópolis – Fronteira Brasil/Argentina, subtrecho:
Travessia Urbana de Xanxerê, segmento: km 493,7 – km 507,7, PNV: 282BSC0330/0350.
O Projeto Executivo foi desenvolvido pela empresa IGUATEMI – Consultoria e Serviços de Engenharia
Ltda., ao abrigo do Contrato UT-16.008/2007-00, cujos dados principais estão relacionados a seguir.
• Número do Contrato: UT-16.008/2007-00.
• Data da assinatura: 06 de julho de 2007.
• Data da Publicação no DOU: 03 de julho de 2007.
• Número do Processo Administrativo Base: 50616.001287/2006-29.
• Objeto do Contrato: Elaboração de estudos de viabilidade e projetos básico e executivo de engenharia de
melhoramentos físicos e operacionais para a adequação da capacidade e segurança na travessia urbana de
Xanxerê/SC.
Os volumes que compõem o Projeto Executivo são:
• Volume 1 – Relatório do Projeto e Documentos para Concorrência, contém uma síntese dos estudos
e projetos realizados e o plano de execução das obras;
• Volume 2 – Projeto de Execução, contendo os desenhos relativos aos projetos;
• Volume 3 – Memória Justificativa, apresenta o memorial descritivo completo de todos os estudos e
projetos realizados;
• Volume Anexo 3A – Estudos Geotécnicos, contendo os boletins de sondagem, os resultados das
sondagens a trado e a percussão, bem como os ensaios geotécnicos realizados;
• Volume Anexo 3B – Memória de Cálculo de Estruturas, contém as memórias de cálculo estruturais do
viaduto e das passarelas projetadas;
• Volume Anexo 3C – Notas de Serviço e Cálculo de Volumes, contém as notas de serviço de
terraplenagem e pavimentação e o cálculo de volumes de terraplenagem;
• Volume Anexo 3D – Projeto de Desapropriação, contém os elementos necessários à execução do
processo administrativo de indenização por desapropriação das áreas necessárias à implantação do
Projeto;
• Volume Anexo 3E – Relatório Final de Avaliação Ambiental, onde são fornecidas as principais
orientações para integração do trecho ao meio ambiente;
• Volume 4 – Orçamento das Obras, contém o orçamento detalhado da obra.
Florianópolis, junho de 2009.
5
10. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
I TERRAPLENAGEM
2 S 01 000 00 Desm. dest. limpeza áreas c/arv. diam. até 0,15 m DMT=1,00km DNER ES 278/97 m² 87.870
2 S 01 010 00 Destocamento de árvores D=0,15 a 0,30 m DNER ES 278/97 un 140
2 S 01 012 00 Destocamento de árvores c/diâm. > 0,30 m DNER ES 278/97 un 60
2 S 01 100 01 Esc. carga transp. mat 1ª cat DMT 50 m DNER ES 280/97 e DNER ES 281/97 m³ 9.380
2 S 01 100 22 Esc. carga transp. mat 1ª cat DMT 50 a 200m c/e DNER ES 280/97 e DNER ES 281/97 m³ 189.140
2 S 01 100 23 Esc. carga transp. mat 1ª cat DMT 200 a 400m c/e DNER ES 280/97 e DNER ES 281/97 m³ 29.170
2 S 01 100 24 Esc. carga transp. mat 1ª cat DMT 400 a 600m c/e DNER ES 280/97 e DNER ES 281/97 m³ 7.680
2 S 01 100 25 Esc. carga transp. mat 1ª cat DMT 600 a 800m c/e DNER ES 280/97 e DNER ES 281/97 m³ 12.850
2 S 01 100 26 Esc. carga transp. mat 1ª cat DMT 800 a 1000m c/e DNER ES 280/97 e DNER ES 281/97 m³ 3.900
2 S 01 100 27 Esc. carga transp. mat 1ª cat DMT 1000 a 1200m c/e DNER ES 280/97 e DNER ES 281/97 m³ 9.140
2 S 01 100 28 Esc. carga transp. mat 1ª cat DMT 1200 a 1400m c/e DNER ES 280/97 e DNER ES 281/97 m³ 27.530
2 S 01 100 29 Esc. carga transp. mat 1ª cat DMT 1400 a 1600m c/e DNER ES 280/97 e DNER ES 281/97 m³ 42.140
2 S 01 100 31 Esc. carga transp. mat 1ª cat DMT 1800 a 2000m c/e DNER ES 280/97 e DNER ES 281/97 m³ 40.350
2 S 01 100 32 Esc. carga transp. mat 1ª cat DMT 2000 a 3000m c/e DNER ES 280/97 e DNER ES 281/97 m³ 23.030
2 S 01 100 33 Esc. carga transp. mat 1ª cat DMT 3000 a 5000m c/e DNER ES 280/97 e DNER ES 281/97 m³ 46.360
2 S 01 101 01 Esc. carga transp. mat 2ª cat DMT 50m DNER ES 280/97 e DNER ES 281/97 m³ 2.130
2 S 01 101 25 Esc. carga transp. mat 2ª cat DMT 600 a 800m c/e DNER ES 280/97 e DNER ES 281/97 m³ 800
2 S 01 101 26 Esc. carga transp. mat 2ª cat DMT 800 a 1000m c/e DNER ES 280/97 e DNER ES 281/97 m³ 10
2 S 01 101 30 Esc. carga transp. mat 2ª cat DMT 1600 a 1800m c/e DNER ES 280/97 e DNER ES 281/97 m³ 30
2 S 01 101 33 Esc. carga transp. mat 2ª cat DMT 3000 a 5000m c/e DNER ES 280/97 e DNER ES 281/97 m³ 300
2 S 01 102 01 Esc. carga transp. mat 3ª cat DMT até 50m DNER ES 280/97 e DNER ES 281/97 m³ 9.900
2 S 01 102 05 Esc. carga transp. mat 3ª cat DMT 600 a 800m DNER ES 280/97 e DNER ES 281/97 m³ 800
2 S 01 510 00 Compactação de aterros a 95% proctor normal DNER ES 282/97 m³ 162.870
2 S 01 511 00 Compactação de aterros a 100% proctor normal DNER ES 282/97 m³ 178.630
2 S 01 512 01 Construção de corpo de aterro em rocha DNER ES 282/97 m³ 10.700
II PAVIMENTAÇÃO
5 S 02 110 00 Regularização do subleito DNER-ES 299/97 m² 269.357
2 N 02 232 51 Sub-base de Macadame Seco BC EP-P-01 m³ 52.149
5 S 02 230 50 Base de brita graduada BC DNER-ES 303/97 m³ 40.163
5 S 02 300 00 Imprimação DNER-ES 306/97 m² 267.751
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC_BR_282_sicro_julho_09_borracha.xlsQQV2
10
11. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
5 S 02 400 00 Pintura de ligação DNER-ES 307/97 m² 706.592
5 S 02 540 51 CBUQ -capa de rolamento AC/BC DNIT 031/2006-ES t 34.466
2 N 02 540 51 CBUQ com borracha - capa rolamento AC/BC t 50.912
5 S 02 905 00 Remoção mecanizada de revestimento betuminoso EP-P-02 m³ 19.450
5 S 02 906 00 Remoção mecanizada da camada granular pavimento EP-P-02 m³ 14.730
5 S 02 908 00 Arrancamento e remoção de paralelepípedos EP-P-02 m² 24.780
5 S 02 990 12 Fresagem descontínua revest. betuminoso EP-P-03 m³ 750
2 N 09 600 01 Fornecimento de RR-2C - t 348
2 N 09 600 03 Fornecimento de CAP-50/70 - t 2.052
2 N 09 600 04 Fornecimento de CAP-50/70 com borracha - t 3.072
2 N 09 600 02 Fornecimento de CM-30 - t 322
1 N 00 112 90 Transporte comercial material betuminoso a quente - t 5.124
1 N 00 112 92 Transporte comercial material betuminoso a frio - CM-30 - t 322
1 N 00 112 91 Transporte comercial material betuminoso a frio - RR-2C - t 348
III DRENAGEM E OAC
2 S 04 401 02 Valeta prot.aterros c/revest. vegetal - VPA 02 DNIT 018/2004-ES m 689
2 S 04 401 54 Valeta prot.de aterros c/revest.concr.VPA 04 AC/BC DNIT 018/2004-ES m 1.735
2 S 04 900 52 Sarjeta triangular de concreto - STC 02 AC/BC DNIT 018/2004-ES m 10.510
2 S 04 900 56 Sarjeta triangular de concreto - STC 06 AC/BC DNIT 018/2004-ES m 470
2 S 04 900 71 Sarjeta canteiro central concreto - SCC 01 AC/BC DNIT 018/2004-ES m 4.146
2 N 04 900 10 Sarjeta retangular de concreto com grelha de concreto DNIT 018/2004-ES m 1.508
2 S 04 910 55 Meio-fio de concreto - MFC 05 AC/BC DNIT 020/2004-ES m 18.245
2 S 04 990 51 Transposição de segmentos de sarjetas-TSS 01 AC/BC DNIT 019/2004-ES m 20
2 S 04 941 51 Descida d'água aterros em degraus - DAD 01 AC/BC DNIT 021/2004-ES m 10
2 S 04 950 62 Dissipador de energia - DES 02 AC/PC DNIT 022/2004-ES un 14
2 S 04 950 63 Dissipador de energia - DES 03 AC/PC DNIT 022/2004-ES un 7
2 S 04 950 71 Dissipador de energia - DEB 01 AC/BC/PC DNIT 022/2004-ES un 1
2 S 04 950 73 Dissipador de energia - DEB 03 AC/BC/PC DNIT 022/2004-ES un 2
2 S 04 950 75 Dissipador de energia - DEB 05 AC/BC/PC DNIT 022/2004-ES un 2
2 S 04 950 76 Dissipador de energia - DEB 06 AC/BC/PC DNIT 022/2004-ES un 1
2 S 04 950 77 Dissipador de energia - DEB 07 AC/BC/PC DNIT 022/2004-ES un 1
2 S 04 950 79 Dissipador de energia - DEB 09 AC/BC/PC DNIT 022/2004-ES un 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC_BR_282_sicro_julho_09_borracha.xlsQQV2
11
12. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 S 04 001 00 Escavação mecânica de vala em mat.1ª cat. - m³ 56.680
3 S 03 940 02 Reaterro apiloado - m³ 35.610
2 N 04 999 08 Lastro de pedra amarroada - m³ 3.710
2 S 04 999 57 Lastro de brita BC - m³ 950
2 S 04 964 51 Tubulação de drenagem urbana-D=0,40m s/berço AC/BC DNIT 030/2004-ES m 10.435
2 S 04 964 52 Tubulação de drenagem urbana-D=0,60m s/berço AC/BC DNIT 030/2004-ES m 2.115
2 S 04 964 53 Tubulação de drenagem urbana-D=0,80m s/berço AC/BC DNIT 030/2004-ES m 745
2 S 04 964 54 Tubulação de drenagem urbana-D=1,00m s/berço AC/BC DNIT 030/2004-ES m 1.270
2 S 04 964 55 Tubulação de drenagem urbana-D=1,20m s/berço AC/BC DNIT 030/2004-ES m 1.116
2 S 04 964 56 Tubulação de drenagem urbana-D=1,50m s/berço AC/BC DNIT 030/2004-ES m 693
2 N 04 964 57 Tubulação de drenagem urbana-D=1,80 m s/berço AC/BC DNIT 030/2004-ES m 103
2 S 04 100 51 Corpo BSTC D=0,60 m AC/BC/PC DNIT 030/2004-ES m 94
2 S 04 100 53 Corpo BSTC D=1,00 m AC/BC/PC DNIT 030/2004-ES m 32
2 S 04 100 54 Corpo BSTC D=1,20 m AC/BC/PC DNIT 030/2004-ES m 28
2 S 04 100 55 Corpo BSTC D=1,50 m AC/BC/PC DNIT 030/2004-ES m 75
2 N 04 101 00 Boca BSTC D=0,40 m normal AC/BC/PC DNIT 023/2004-ES un 8
2 S 04 101 51 Boca BSTC D=0,60 m normal AC/BC/PC DNIT 023/2004-ES un 2
2 S 04 101 53 Boca BSTC D=1,00 m normal AC/BC/PC DNIT 023/2004-ES un 4
2 S 04 101 58 Boca BSTC D=1,00 m - esc.=15 AC/BC/PC DNIT 023/2004-ES un 1
2 S 04 101 54 Boca BSTC D=1,20 m normal AC/BC/PC DNIT 023/2004-ES un 3
2 S 04 101 69 Boca BSTC D=1,20 m - esc.=45 AC/BC/PC DNIT 023/2004-ES un 1
2 S 04 101 55 Boca BSTC D=1,50 m normal AC/BC/PC DNIT 023/2004-ES un 2
2 S 04 101 60 Boca BSTC D=1,50 m - esc.=15 AC/BC/PC DNIT 023/2004-ES un 1
2 S 04 101 70 Boca BSTC D=1,50 m - esc.=45 AC/BC/PC DNIT 023/2004-ES un 2
2 S 04 111 53 Boca BDTC D=1,50 m normal AC/BC/PC DNIT 023/2004-ES un 1
2 S 04 930 51 Caixa coletora de sarjeta - CCS 01 AC/BC DNIT 026/2004-ES un 32
2 S 04 930 55 Caixa coletora de sarjeta - CCS 05 AC/BC DNIT 026/2004-ES un 1
2 S 04 930 59 Caixa coletora de sarjeta - CCS 09 AC/BC DNIT 026/2004-ES un 1
2 S 04 930 63 Caixa coletora de sarjeta - CCS 13 AC/BC DNIT 026/2004-ES un 2
2 S 04 930 67 Caixa coletora de sarjeta - CCS 17 AC/BC DNIT 026/2004-ES un 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
12
13. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 S 04 930 53 Caixa coletora de sarjeta - CCS 03 AC/BC DNIT 026/2004-ES un 1
2 S 04 930 57 Caixa coletora de sarjeta - CCS 07 AC/BC DNIT 026/2004-ES un 1
2 S 04 930 61 Caixa coletora de sarjeta - CCS 11 AC/BC DNIT 026/2004-ES un 2
2 S 04 930 69 Caixa coletora de sarjeta - CCS 19 AC/BC DNIT 026/2004-ES un 1
2 S 04 930 58 Caixa coletora de sarjeta - CCS 08 AC/BC DNIT 026/2004-ES un 1
2 S 04 930 62 Caixa coletora de sarjeta - CCS 12 AC/BC DNIT 026/2004-ES un 2
2 S 04 930 66 Caixa coletora de sarjeta - CCS 16 AC/BC DNIT 026/2004-ES un 1
2 N 04 930 70 Caixa coletora de sarjeta - CCS 24 AC/BC DNIT 026/2004-ES un 1
2 S 04 991 02 Tampa de ferro p/ caixa coletora - TCC 02 DNIT 030/2004-ES un 684
2 S 04 991 51 Tampa concr.p/caixa colet(4 nervuras)-TCC 01 AC/BC DNIT 026/2004-ES un 47
2 N 04 930 71 Caixa coletora sob barreira AC/BC DNIT 026/2004-ES un 5
2 S 04 960 52 Boca de lobo simples grelha concr. BLS 02 AC/BC DNIT 030/2004-ES un 309
2 S 04 960 53 Boca de lobo simples grelha concr. BLS 03 AC/BC DNIT 030/2004-ES un 31
2 S 04 960 54 Boca de lobo simples grelha concr. BLS 04 AC/BC DNIT 030/2004-ES un 268
2 S 04 961 52 Boca de lobo dupla grelha concr. BLD 02 AC/BC DNIT 030/2004-ES un 19
2 S 04 961 53 Boca de lobo dupla grelha concr. BLD 03 AC/BC DNIT 030/2004-ES un 7
2 S 04 961 54 Boca de lobo dupla grelha concr. BLD 04 AC/BC DNIT 030/2004-ES un 12
2 S 04 962 51 Caixa de ligação e passagem - CLP 01 AC/BC DNIT 030/2004-ES un 115
2 S 04 962 52 Caixa de ligação e passagem - CLP 02 AC/BC DNIT 030/2004-ES un 34
2 S 04 962 53 Caixa de ligação e passagem - CLP 03 AC/BC DNIT 030/2004-ES un 13
2 S 04 962 54 Caixa de ligação e passagem - CLP 04 AC/BC DNIT 030/2004-ES un 9
2 S 04 962 55 Caixa de ligação e passagem - CLP 05 AC/BC DNIT 030/2004-ES un 7
2 S 04 962 56 Caixa de ligação e passagem - CLP 06 AC/BC DNIT 030/2004-ES un 4
2 S 04 962 58 Caixa de ligação e passagem - CLP 08 AC/BC DNIT 030/2004-ES un 2
2 S 04 962 60 Caixa de ligação e passagem - CLP 10 AC/BC DNIT 030/2004-ES un 1
2 S 04 962 61 Caixa de ligação e passagem - CLP 11 AC/BC DNIT 030/2004-ES un 2
2 S 04 962 62 Caixa de ligação e passagem - CLP 12 AC/BC DNIT 030/2004-ES un 4
2 S 04 962 63 Caixa de ligação e passagem - CLP 13 AC/BC DNIT 030/2004-ES un 1
2 S 04 962 64 Caixa de ligação e passagem - CLP 14 AC/BC DNIT 030/2004-ES un 6
2 S 04 962 65 Caixa de ligação e passagem - CLP 15 AC/BC DNIT 030/2004-ES un 2
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
13
14. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 S 04 962 66 Caixa de ligação e passagem - CLP 16 AC/BC DNIT 030/2004-ES un 9
2 S 04 962 67 Caixa de ligação e passagem - CLP 17 AC/BC DNIT 030/2004-ES un 8
2 S 04 962 68 Caixa de ligação e passagem - CLP 18 AC/BC DNIT 030/2004-ES un 3
2 S 04 963 51 Poço de visita - PVI 01 AC/BC DNIT 030/2004-ES un 71
2 S 04 963 52 Poço de visita - PVI 02 AC/BC DNIT 030/2004-ES un 17
2 S 04 963 53 Poço de visita - PVI 03 AC/BC DNIT 030/2004-ES un 5
2 S 04 963 54 Poço de visita - PVI 04 AC/BC DNIT 030/2004-ES un 15
2 S 04 963 55 Poço de visita - PVI 05 AC/BC DNIT 030/2004-ES un 10
2 S 04 963 56 Poço de visita - PVI 06 AC/BC DNIT 030/2004-ES un 7
2 S 04 963 58 Poço de visita - PVI 08 AC/BC DNIT 030/2004-ES un 1
2 S 04 963 59 Poço de visita - PVI 09 AC/BC DNIT 030/2004-ES un 1
2 S 04 963 60 Poço de visita - PVI 10 AC/BC DNIT 030/2004-ES un 1
2 S 04 963 61 Poço de visita - PVI 11 AC/BC DNIT 030/2004-ES un 3
2 S 04 963 62 Poço de visita - PVI 12 AC/BC DNIT 030/2004-ES un 2
2 S 04 963 64 Poço de visita - PVI 14 AC/BC DNIT 030/2004-ES un 2
2 S 04 963 66 Poço de visita - PVI 16 AC/BC DNIT 030/2004-ES un 4
2 S 04 963 67 Poço de visita - PVI 17 AC/BC DNIT 030/2004-ES un 4
2 S 04 963 68 Poço de visita - PVI 18 AC/BC DNIT 030/2004-ES un 1
2 S 04 963 81 Chaminé dos poços de visita - CPV 01 AC/BC DNIT 030/2004-ES un 90
2 S 04 963 82 Chaminé dos poços de visita - CPV 02 AC/BC DNIT 030/2004-ES un 36
2 S 04 963 83 Chaminé dos poços de visita - CPV 03 AC/BC DNIT 030/2004-ES un 10
2 S 04 963 84 Chaminé dos poços de visita - CPV 04 AC/BC DNIT 030/2004-ES un 4
2 S 04 963 85 Chaminé dos poços de visita - CPV 05 AC/BC DNIT 030/2004-ES un 2
2 S 04 963 86 Chaminé dos poços de visita - CPV 06 AC/BC DNIT 030/2004-ES un 1
2 S 04 963 87 Chaminé dos poços de visita - CPV 07 AC/BC DNIT 030/2004-ES un 1
2 S 04 200 60 Corpo BSCC 2,00 x 2,00 m alt. 2,50 a 5,00 m AC/BC DNIT 025/2004-ES m 126
2 S 04 200 57 Corpo BSCC 2,50 x 2,50 m alt. 1,00 a 2,50 m AC/BC DNIT 025/2004-ES m 117
2 S 04 200 70 Corpo BSCC 3,00 x 3,00 m alt. 7,50 a 10,00 m AC/BC DNIT 025/2004-ES m 86
2 S 04 210 61 Corpo BDCC 2,50 x 2,50 m alt. 2,50 a 5,00 m AC/BC DNIT 025/2004-ES m 90
2 N 04 210 54 Corpo BDCC 3,00 x 2,50 m alt. 0 a 1,00 m AC/BC DNIT 025/2004-ES m 27
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
14
15. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 N 04 210 55 Corpo BSCC 3,00 x 2,50 m alt. 2,50 a 5,00 m AC/BC DNIT 025/2004-ES m 24
2 S 04 210 66 Corpo BDCC 3,00 x 3,00 m alt. 5,00 a 7,50 m AC/BC DNIT 025/2004-ES m 58
2 S 04 201 52 Boca BSCC 2,00 x 2,00 m normal AC/BC DNIT 025/2004-ES un 2
2 S 04 201 54 Boca BSCC 3,00 x 3,00 m normal AC/BC DNIT 025/2004-ES un 2
2 S 04 201 65 Boca BSCC 2,50 x 2,50 m - esc.=45 AC/BC DNIT 025/2004-ES un 2
2 S 04 211 53 Boca BDCC 2,50 x 2,50 m normal AC/BC DNIT 025/2004-ES un 2
2 N 04 211 54 Boca BSCC 3,00 x 2,50 m normal AC/BC DNIT 025/2004-ES un 2
5 S 04 999 01 Remoção de bueiros existentes DEP-ES-D 13-88 m 600
IV SINALIZAÇÃO E SEGURANÇA VIÁRIA
4 S 06 100 21 Pintura faixa - tinta base acrílica p/ 2 anos DNER-ES 339/97 m² 17.310
4 S 06 100 22 Pintura setas e zebrado - tinta b.acrílica - 2 anos DNER-ES 339/97 m² 8.420
4 S 06 120 01 Forn. e colocação de tacha reflet. monodirecional DNER-ES 339/97 un 12.797
4 S 06 121 01 Forn. e colocação de tacha reflet. bidirecional DNER-ES 339/97 un 902
4 S 06 121 11 Forn. e colocação de tachão reflet. bidirecional DNER-ES 339/97 un 3.416
4 S 06 200 02 Forn. e implantação placa sinaliz. tot.refletiva DNER-ES 340/97 m² 1.130
4 S 06 010 01 Defensa semi-maleável simples (forn./ impl.) DNER-ES 144/85 m 5.650
4 S 06 010 02 Ancoragem defensa semi-maleável simples (forn/imp) DNER-ES 144/85 m 264
V OBRAS DE ARTE ESPECIAIS
VIADUTO km 503+350,6 (Compr. = 40,00m - Largura = 2x11,90m)
Infraestrutura e Mesoestrutura
2 S 03 300 51 Confecção e lanç.de concr.magro em betoneira AC/BC DNER-ES 330/97 m³ 10
2 S 03 415 11 Tub.céu aberto diâmetro externo =1,20 m c/AC/BC/PC DNER-ES 334/97 m 85
2 S 03 000 02 Escavação manual de cavas em material 1ª cat DNER-ES 334/97 m³ 70
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 1.070
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 300
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 17.190
2 S 03 510 00 Aparelho apoio em neoprene fretado-forn. e aplic. - kg 1.030
2 S 03 119 01 Escoramento com madeira de OAE DNER-ES 337/97 m³ 955
Superestrutura
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 2.430
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
15
16. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 50.310
2 S 03 329 54 Concr.estr.fck=35 MPa-c.raz.c/adit.conf.lanc.AC/BC DNER-ES 330/97 m³ 215
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 275
2 S 03 990 08 Confecção e colocação cabo 12cord. D=12,7mm FREYSS DNER-ES 332/97 kg 12.020
2 S 03 999 08 Protensão e injeção cabo 12 cord. D=12,7 mm FREYSS DNER-ES 336/97 un 144
2 N 03 000 02 Carga, trans, içam. e lançam. de pré-laje pré-mol. até 0,40 t EP-OAE-01 un 380
2 N 03 000 06 Carga, trans., içam. e lançam. de viga pré-moldada até 40 t EP-OAE-01 un 24
Laje de transição
2 S 03 300 51 Confecção e lanç.de concr.magro em betoneira AC/BC DNER-ES 330/97 m³ 20
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 55
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 6.630
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 65
Barreira de segurança
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 45
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 3.410
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 330
Acabamentos e Obras Complementares
2 S 03 991 02 Dreno de PVC D=100 mm - un 16
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 50
2 S 02 400 00 Pintura de ligação DNER-ES-307/97 m² 980
2 S 02 540 51 CBUQ - capa rolamento AC/BC DNIT 031/2006-ES t 98,0
2 N 09 600 01 Fornecimento de RR-2C - t 0,5
2 N 09 600 03 Fornecimento de CAP-50/70 - t 5,9
1 N 00 112 90 Transporte comercial material betuminoso a quente - t 5,9
1 N 00 112 91 Transporte comercial material betuminoso a frio - RR-2C - t 0,5
PASSARELA km 500+660 - (Compr. = 130,60 m - Largura = 2,10 m)
Infraestrutura e Mesoestrutura
2 S 03 000 02 Escavação manual de cavas em material 1ª cat DNER-ES 334/97 m³ 70
2 S 03 300 51 Confecção e lanç.de concr.magro em betoneira AC/BC DNER-ES 330/97 m³ 4
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 140
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
16
17. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 28
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 1.750
2 S 03 119 01 Escoramento com madeira de OAE DNER-ES 337/97 m³ 102
2 S 03 510 00 Aparelho apoio em neoprene fretado-forn. e aplic. - kg 180
Superestrutura
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 875
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 87
2 S 03 329 53 Concr.estr.fck=35 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 14
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 7.440
2 N 03 900 10 Armadura de aço CP-190 RB - fornec., dobr., e colocação DNER-ES 332/97 kg 1.042
2 N 03 900 20 Armadura de aço CP-175 RB - fornec., dobr., e colocação DNER-ES 332/97 kg 90
2 N 03 000 02 Carga, trans, içam. e lançam. de pré-laje pré-mol. até 0,40 t EP-OAE-01 un 322
2 N 03 000 13 Carga, trans., içam. e lançam. de longarina pré-moldada até 25 t EP-OAE-01 un 20
Acabamentos e Obras Complementares
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 8
2 N 03 991 01 Guarda corpo de tubo galvanizado com tela de alambrado m 260
2 N 03 991 02 Dreno de tubo galvanizado D=40mm un 80
PASSARELA km 502+870 - (Compr. = 217,18 m - Largura = 2,10 m)
Infraestrutura e Mesoestrutura
2 N 03 000 18 Estacas metálicas perfil laminado W150x22,50, forn. e crav. DNER-ES 334/97 m 288
2 S 03 000 02 Escavação manual de cavas em material 1ª cat DNER-ES 334/97 m³ 66
2 S 03 300 51 Confecção e lanç.de concr.magro em betoneira AC/BC DNER-ES 330/97 m³ 3
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 310
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 48
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 2.915
2 S 03 119 01 Escoramento com madeira de OAE DNER-ES 337/97 m³ 163
2 S 03 510 00 Aparelho apoio em neoprene fretado-forn. e aplic. - kg 305
Superestrutura
2 S 03 371 01 Forma de placa compensada resinada DNER-ES 333/97 m² 1.405
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 150
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
17
18. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
2 S 03 329 53 Concr.estr.fck=35 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 14
2 S 03 580 02 Fornecimento, preparo e colocação formas aço CA 50 DNER-ES 331/97 kg 12.665
2 N 03 900 10 Armadura de aço CP-190 RB - fornec., dobr., e colocação DNER-ES 332/97 kg 1.042
2 N 03 900 20 Armadura de aço CP-175 RB - fornec., dobr., e colocação DNER-ES 332/97 kg 40
2 N 03 000 02 Carga, trans, içam. e lançam. de pré-laje pré-mol. até 0,40 t EP-OAE-01 un 543
2 N 03 000 13 Carga, trans., içam. e lançam. de longarina pré-moldada até 25 t EP-OAE-01 un 34
Acabamentos e Obras Complementares
2 S 03 329 51 Concr.estr.fck=30 MPa-c.raz.uso ger.conf.lanc.AC/BC DNER-ES 330/97 m³ 13
2 N 03 991 01 Guarda corpo de tubo galvanizado com tela de alambrado m 435
2 N 03 991 02 Dreno de tubo galvanizado D=40mm un 130
VI OBRAS DE CONTENÇÃO
MURO DA PASSARELA km 500+660
5 N 06 420 10 Execução do muro da passarela km 500+660 DNER-ES 039/71 m³ 15
2 S 04 000 00 Escavação manual em material de 1ª cat - m³ 33
MURO km 502+700
5 N 06 420 20 Execução do muro km 502+700 DNER-ES 039/71 m³ 130
2 S 04 000 00 Escavação manual em material de 1ª cat - m³ 143
VIADUTO km 503+350,6
2 S 05 303 01 Terra armada - ECE - greide 0,0<h<6,00 m EP-OC-05 m² 930
2 S 05 303 02 Terra armada - ECE - greide 6,0<h<9,00 m EP-OC-05 m² 490
2 S 05 303 59 Escamas de concr.armado para terra armada AC/BC EP-OC-05 m³ 200
2 S 05 303 11 Montagem de maciço terra armada EP-OC-05 m² 1.420
2 S 05 303 60 Concr.soleira/arremates de maciço terra arm.AC/BC EP-OC-05 m³ 45
VII OBRAS COMPLEMENTARES
2 N 08 414 50 Remoção de Cercas EP-OC-01 m 1.160
2 S 05 100 00 Enleivamento DNER-ES 341/97 m² 29.420
2 S 05 102 00 Hidrossemeadura DNER-ES 341/97 m² 83.160
5 S 04 999 07 Demolição de dispositivos de concreto simples DNIT 027/2004-ES m³ 440
5 S 04 999 08 Demolição de dispositivos de concreto armado DNIT 027/2004-ES m³ 20
4 S 06 030 61 Barreira de segurança dupla DNER PRO 176/86 AC/BC - m 5.590
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
18

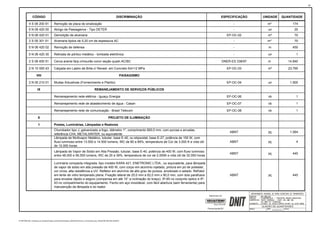

19. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
4 S 06 200 91 Remoção de placa de sinalização - m² 174
5 N 06 420 00 Abrigo de Passageiros - Tipo DETER - un 20
5 N 06 420 01 Demolição de alvenaria EP-OC-02 m² 70
2 S 05 301 51 Alvenaria tijolos de 0,20 cm de espessura AC - m² 70
5 N 06 420 02 Remoção de defensa - m 450
5 N 06 420 30 Retirada de pórtico metálico - lombada eletrônica - un 1
2 S 06 400 51 Cerca arame farp.c/mourão concr.seção quadr.AC/BC DNER-ES 338/97 m 14.840
2 N 10 000 43 Calçada em Lastro de Brita c/ Revest. em Concreto fck=12 MPa EP-OC-03 m² 23.790
VIII PAISAGISMO
2 N 05 210 01 Mudas Arbustivas (Fornecimento e Plantio) EP-OC-04 un 1.500
IX REMANEJAMENTO DE SERVIÇOS PÚBLICOS
Remanejamento rede elétrica - Iguaçu Energia EP-OC-06 vb 1
Remanejamento rede de abastecimento de água - Casan EP-OC-07 vb 1
Remanejamento rede de comunicação - Brasil Telecom EP-OC-08 vb 1
X PROJETO DE ILUMINAÇÃO
1 Postes, Luminárias, Lâmpadas e Reatores
Chumbador tipo J, galvanizado a fogo, diâmetro 1", comprimento 900,0 mm, com porcas e arruelas,
referência CH4, METALSINTER, ou equivalente
ABNT pç 1.064
Lâmpada de Multivapor Metálico, tubular, base E-40, ou elipsoidal, base E-27, potência de 150 W, com
fluxo luminoso entre 13.500 e 14.500 lumens, IRC de 80 a 89%, temperatura de Cor de 3.000 K e vida útil
de 12.000 horas
ABNT pç 4
Lâmpada de Vapor de Sódio em Alta Pressão, tubular, base E-40, potência de 400 W, com fluxo luminoso
entre 48.000 e 56.500 lumens, IRC de 20 a 39%, temperatura de cor de 2.000K e vida útil de 32.000 horas
ABNT pç 445
Luminária compacta integrada, tipo modelo KARA 421, ENETRONIC LTDA., ou equivalente, para lâmpada
de vapor de sódio em alta pressão de 400 W, com corpo em alumínio injetado, pintura em pó de poliester,
cor cinza, alta resistência a UV. Refletor em alumínio de alto grau de pureza, anodizado e selado. Refrator
em lente de vidro temperado plana. Fixação lateral de 25,0 mm a 62,0 mm x 90,0 mm, com dois parafusos
para encaixe rápido e seguro (compensa em até 15° a inclinação do braço). IP-65 no conjunto óptico e IP-
43 no compartimento do equipamento. Fecho em aço inoxidável, com fácil abertura (sem ferramenta) para
manutenção da lâmpada e do reator
ABNT pç 445
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
19
20. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Luminária tipo plafonier, modelo A – 736 (P), OMEGA ILUMINAÇÃO, ou equivalente, para lâmpada de
multivapor metálico até 150 W com corpo confeccionado em chapa de aço dobrado, alojamento para
equipamento auxiliar na lateral do corpo, aro em perfil “L” fabricado em aço tratado e pintado com furos
para fixação ao corpo através de parafusos em aço inox. Difusor em vidro plano transparente temperado
com espessura de 5,0 mm, com detalhe em silk-screen preto. Refletor confeccionado em chapa de
alumínio importado texturizado, anodizado alto brilho. Grade de proteção (antivandalismo), suporte para
sustentação (sobrepor), soquete com rosca E-27 (P) em porcelana resistente ao calor e parafuso cabeça
cilíndrica tipo fenda em aço inox
ABNT pç 4
Poste de aço, poligonal (reto cônico contínuo), 12,0 m de altura livre, conicidade reduzida (Diâmetro base
– 293,0 mm / Diâmetro topo – 114,3 mm), flangeado (Flange F3), com fixação em base de concreto
(Largura – 1000,0 mm / Profundidade – 1500,0 mm) por meio de quatro (04) parafusos chumbadores tipo
J (Diâmetro 1" / Comprimento de 900,0 mm). Fabricado a partir de chapas de aço estampadas e soldadas
através de arco submerso, projetado para suportar ventos de até 160,0 km/h em conformidade com as
Normas NBR 14744 e NBR 6123, galvanizado a fogo interna e externamente conforme Norma NBR 6323,
bi-partido, com janela de inspeção a 1800,0 mm do nível do solo, referência PRP 120 FJ, METALSINTER,
ou equivalente
ABNT pç 266
Reator AFP para lâmpada de MVM - Multivapor Metálico, 150 W, com ignitor e capacitor, uso interno ABNT pç 4
Reator AFP para lâmpada de VSAP - Vapor de Sódio em Alta Pressão, 400 W, com ignitor e capacitor,
uso interno
ABNT pç 445
Suporte central para topo de poste de diâmetro 114,3 mm, com saída para 01 (uma) luminária, encaixe em
braço de diâmetro 60,3 mm, comprimento do braço de 500,0 mm e inclinação de 10º. Galvanizado a fogo
interna e externamente, conforme Norma NBR 6323, METALSINTER, ou equivalente
ABNT pç 153
Suporte central para topo de poste de diâmetro 114,3 mm, com saída para 02 (duas) luminárias, encaixe
em braço de diâmetro 60,3 mm, comprimento do braço de 500,0 mm e inclinação de 10º. Galvanizado a
fogo interna e externamente, conforme Norma NBR 6323, METALSINTER, ou equivalente
ABNT pç 80
Suporte central para topo de poste de diâmetro 114,3 mm, com saída para 04 (quatro) luminárias, encaixe
em braço de diâmetro 60,3 mm, comprimento do braço de 500,0 mm e inclinação de 10º. Galvanizado a
fogo interna e externamente, conforme Norma NBR 6323, METALSINTER, ou equivalente
ABNT pç 33
2 Infra-estrutura das Instalações
Braçadeira tipo D com cunha ou chaveta, fabricada em chapa de aço, galvanizada a fogo, diâmetro
nominal 1"
ABNT pç 60
Caixa de passagem em concreto, dimensões 30 x 30 x 40 cm, com tampa de concreto, Padrão CELESC ABNT pç 290
Caixa de passagem em concreto, dimensões 65 x 41 x 70 cm, sem tampa, Padrão CELESC ABNT pç 76
Caixa de passagem em concreto, dimensões 85 x 65 x 80 cm, sem tampa, Padrão CELESC ABNT pç 47
Caixa de passagem em liga de alumínio silício, com tampa lisa, dimensões 20 x 20 x 10 cm, tipo modelo
CP-2020-10, ou equivalente
ABNT pç 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
20
21. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Condulete com corpo e tampa em liga de alumínio silício, entradas rosqueadas, diâmetro nominal 1", tipo
modelo C-20, ou equivalente
ABNT pç 3
Condulete com corpo e tampa em liga de alumínio silício, entradas rosqueadas, diâmetro nominal 1", tipo
modelo E-20, ou equivalente
ABNT pç 1
Condulete com corpo e tampa em liga de alumínio silício, entradas rosqueadas, diâmetro nominal 1", tipo
modelo LL-20, ou equivalente
ABNT pç 3
Condulete com corpo e tampa em liga de alumínio silício, entradas rosqueadas, diâmetro nominal 1", tipo
modeo LR-20, ou equivalente
ABNT pç 2
Conexão para eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), diâmetro interno
mínimo de 43,0 mm (1.1/2")
ABNT pç 3
Conexão para eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), diâmetro interno
mínimo de 50,8 mm (2")
ABNT pç 137
Curva de 90º em aço carbono, galvanizada a fogo, diâmetro nominal 1" ABNT pç 2
Eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), destinado a proteção de cabos
elétricos, diâmetro interno mínimo de 43,0 mm (1.1/2"), com dois (02) tampões, arame guia e fita de aviso
(rolo de 100 m) - deve atender aos ensaios da ABNT NBR 13897 / 13898, e ao teste de Degradabilidade
do Material - OIT (Teste de Oxidação Induzida), resistindo 20 minutos ou mais, conforme ABNT NBR
14692
ABNT m 300
Eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), destinado a proteção de cabos
elétricos, diâmetro interno mínimo de 50,8 mm (2"), com dois (02) tampões, arame guia e fita de aviso
(rolo de 100 m) - deve atender aos ensaios da ABNT NBR 13897 / 13898, e ao teste de Degradabilidade
do Material - OIT (Teste de Oxidação Induzida), resistindo 20 minutos ou mais, conforme ABNT NBR
14692
ABNT m 13.700
Eletroduto rígido em aço carbono, galvanizado a fogo, tipo leve, com rosca em ambas as extremidades,
diâmetro nominal 1", 3 m
ABNT pç 20
Kit vedação para eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), diâmetro interno
mínimo de 43,0 mm (1.1/2")
ABNT cj 3
Kit vedação para eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), diâmetro interno
mínimo de 50,8 mm (2")
ABNT cj 137
Luva roscável em aço carbono, galvanizada a fogo, diâmetro nominal 1" ABNT pç 28
Tampa ferro fundido, dimensões 65 x 41 cm, Padrão CELESC ABNT pç 76
Tampa ferro fundido, dimensões 85 x 65 cm, Padrão CELESC ABNT pç 47
Tampão para eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), diâmetro interno
mínimo de 43,0 mm (1.1/2")
ABNT pç 14
Tampão para eletroduto de polietileno corrugado de alta densidade reforçado (PEAD), diâmetro interno
mínimo de 50,8 mm (2")
ABNT pç 806
3 Instalações Elétricas
Cabo de cobre nú, têmpera mole, encordoamento com formação classe 2, seção nominal 25,0 mm² ABNT m 798
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 10,0 mm², 0,6/1
kV - azul
ABNT m 300
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
21
22. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 10,0 mm², 0,6/1
kV - preto
ABNT m 300
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 10,0 mm², 0,6/1
kV - verde
ABNT m 300
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 16,0 mm², 0,6/1
kV - azul
ABNT m 6.700
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 16,0 mm², 0,6/1
kV - preto
ABNT m 20.100
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 2,5 mm², 0,6/1 kV
- azul
ABNT m 4.300
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 2,5 mm², 0,6/1 kV
- preto
ABNT m 4.300
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 2,5 mm², 0,6/1 kV
- verde
ABNT m 4.300
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 25,0 mm², 0,6/1
kV - azul
ABNT m 5.950
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 25,0 mm², 0,6/1
kV - preto
ABNT m 17.850
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 25,0 mm², 0,6/1
kV - verde
ABNT m 13.750
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 35,0 mm², 0,6/1
kV - azul
ABNT m 1.100
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 35,0 mm², 0,6/1
kV - preto
ABNT m 3.300
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 4,0 mm², 0,6/1 kV
- azul
ABNT m 690
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 4,0 mm², 0,6/1 kV
- preto
ABNT m 690
Cabo de cobre, isolado, unipolar, têmpera mole, encordoamento com formação classe 4 e 5, isolação em
composto termofixo (HEPR) – 90º C, cobertura de PVC antichama (ST2), seção nominal 4,0 mm², 0,6/1 kV
- verde
ABNT m 690
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
22
23. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Conector derivador tipo parafuso fendido bimetálico, modelo PFB, referência PFB-10, ou equivalente, para
cabos de Cu/AL 2,5 - 10,0 mm²
ABNT pç 12
Conector derivador tipo parafuso fendido bimetálico, modelo PFB, referência PFB-16, ou equivalente, para
cabos de Cu/AL 2,5 - 16,0 mm²
ABNT pç 532
Conector derivador tipo parafuso fendido bimetálico, modelo PFB, referência PFB-25, ou equivalente, para
cabos de Cu/AL 4,0 - 25,0 mm²
ABNT pç 686
Conector derivador tipo parafuso fendido bimetálico, modelo PFB, referência PFB-35, ou equivalente, para
cabos de Cu/AL 4,0 - 35,0 mm²
ABNT pç 92
Fita autofusão Scotch (MR) 23BR, 19 mm x 10 m, Fabricante 3M do Brasil, ou equivalentes ABNT pç 136
Fita isolante Scotch (MR) 33 (MR) + com impressão, 19 mm x 20 m, Fabricante 3M do Brasil, ou
equivalentes
ABNT pç 136
Fusível diazed 10 A, com base e tampa, parafuso de ajuste e anel de proteção ABNT pç 80
Fusível diazed 16 A, com base e tampa, parafuso de ajuste e anel de proteção ABNT pç 33
Fusível diazed 6 A, com base e tampa, parafuso de ajuste e anel de proteção ABNT pç 153
Grampo terra duplo com parafuso "U" para dois cabos - tipo modelo GTDU2C, ou equivalente ABNT m 143
Haste de aterramento aço-cobre, alta camada, 254 micra, diâmetro nominal 5/8" x 2.400 mm ABNT pç 143
Quadro de comando/distribuição (Trafo-01), uso externo, fabricado em chapa de aço zincada à quente
(galvanizada a fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação
contra agentes externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800
x 600 x 200 mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na
porta, etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e
canaletas plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03)
disjuntores monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03)
disjuntores monofásicos termomagnéticos para proteção do comando, três (03) contatores com
capacidade nominal compatível, além de disjuntores parciais monofásicos termomagnéticos conforme
divisão da carga e número de circuitos e três (03) relés fotoelétricos - INT 501+100
ABNT cj 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
23
24. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Quadro de comando/distribuição (Trafo-01), uso externo, fabricado em chapa de aço zincada à quente
(galvanizada a fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação
contra agentes externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800
x 600 x 200 mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na
porta, etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e
canaletas plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03)
disjuntores monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03)
disjuntores monofásicos termomagnéticos para proteção do comando, três (03) contatores com
capacidade nominal compatível, além de disjuntores parciais monofásicos termomagnéticos conforme
divisão da carga e número de circuitos e três (03) relés fotoelétricos - INT 503+370
ABNT cj 1
Quadro de comando/distribuição (Trafo-01), uso externo, fabricado em chapa de aço zincada à quente
(galvanizada a fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação
contra agentes externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800
x 600 x 200 mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na
porta, etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e
canaletas plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03)
disjuntores monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03)
disjuntores monofásicos termomagnéticos para proteção do comando, três (03) contatores com
capacidade nominal compatível, além de disjuntores parciais monofásicos termomagnéticos conforme
divisão da carga e número de circuitos e três (03) relés fotoelétricos - INT 505+500
ABNT cj 1
Quadro de comando/distribuição (Trafo-02), uso externo, fabricado em chapa de aço zincada à quente
(galvanizada a fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação
contra agentes externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800
x 600 x 200 mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na
porta, etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e
canaletas plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03)
disjuntores monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03)
disjuntores monofásicos termomagnéticos para proteção do comando, três (03) contatores com
capacidade nominal compatível, além de disjuntores parciais monofásicos termomagnéticos conforme
divisão da carga e número de circuitos e três (03) relés fotoelétricos - INT 501+100
ABNT cj 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
24
25. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Quadro de comando/distribuição (Trafo-02), uso externo, fabricado em chapa de aço zincada à quente
(galvanizada a fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação
contra agentes externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800
x 600 x 200 mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na
porta, etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e
canaletas plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03)
disjuntores monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03)
disjuntores monofásicos termomagnéticos para proteção do comando, três (03) contatores com
capacidade nominal compatível, além de disjuntores parciais monofásicos termomagnéticos conforme
divisão da carga e número de circuitos e três (03) relés fotoelétricos - INT 503+370
ABNT cj 1
Quadro de comando/distribuição (Trafo-02), uso externo, fabricado em chapa de aço zincada à quente
(galvanizada a fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação
contra agentes externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800
x 600 x 200 mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na
porta, etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e
canaletas plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03)
disjuntores monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03)
disjuntores monofásicos termomagnéticos para proteção do comando, três (03) contatores com
capacidade nominal compatível, além de disjuntores parciais monofásicos termomagnéticos conforme
divisão da carga e número de circuitos e três (03) relés fotoelétricos - INT 505+500
ABNT cj 1
Quadro de comando/distribuição, uso externo, fabricado em chapa de aço zincada à quente (galvanizada a
fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação contra agentes
externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800 x 600 x 200
mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na porta,
etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e canaletas
plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03) disjuntores
monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03) disjuntores
monofásicos termomagnéticos para proteção do comando, três (03) contatores com capacidade nominal
compatível, além de disjuntores parciais monofásicos termomagnéticos conforme divisão da carga e
número de circuitos e três (03) relés fotoelétricos - INT 497+640
ABNT cj 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
25
26. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Quadro de comando/distribuição, uso externo, fabricado em chapa de aço zincada à quente (galvanizada a
fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação contra agentes
externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800 x 600 x 200
mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na porta,
etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e canaletas
plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03) disjuntores
monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03) disjuntores
monofásicos termomagnéticos para proteção do comando, três (03) contatores com capacidade nominal
compatível, além de disjuntores parciais monofásicos termomagnéticos conforme divisão da carga e
número de circuitos e três (03) relés fotoelétricos - INT 498+700
ABNT cj 1
Quadro de comando/distribuição, uso externo, fabricado em chapa de aço zincada à quente (galvanizada a
fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação contra agentes
externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800 x 600 x 200
mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na porta,
etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e canaletas
plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03) disjuntores
monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03) disjuntores
monofásicos termomagnéticos para proteção do comando, três (03) contatores com capacidade nominal
compatível, além de disjuntores parciais monofásicos termomagnéticos conforme divisão da carga e
número de circuitos e três (03) relés fotoelétricos - INT 499+800
ABNT cj 1
Quadro de comando/distribuição, uso externo, fabricado em chapa de aço zincada à quente (galvanizada a
fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação contra agentes
externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800 x 600 x 200
mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na porta,
etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e canaletas
plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03) disjuntores
monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03) disjuntores
monofásicos termomagnéticos para proteção do comando, três (03) contatores com capacidade nominal
compatível, além de disjuntores parciais monofásicos termomagnéticos conforme divisão da carga e
número de circuitos e três (03) relés fotoelétricos - INT 502+100
ABNT cj 1
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
26
27. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Quadro de comando/distribuição, uso externo, fabricado em chapa de aço zincada à quente (galvanizada a
fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação contra agentes
externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800 x 600 x 200
mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na porta,
etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e canaletas
plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03) disjuntores
monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03) disjuntores
monofásicos termomagnéticos para proteção do comando, três (03) contatores com capacidade nominal
compatível, além de disjuntores parciais monofásicos termomagnéticos conforme divisão da carga e
número de circuitos e três (03) relés fotoelétricos - INT 506+900
ABNT cj 1
Quadro de comando/distribuição, uso externo, fabricado em chapa de aço zincada à quente (galvanizada a
fogo conforme NBR 6323), com pintura poliéster eletrostática a pó, sistema de vedação contra agentes
externos, grau de proteção IP 55, conforme requisitos da NBR IEC 62208, dimensões 800 x 600 x 200
mm, incluindo etiqueta de identificação, tampa flange, placa de montagem, fecho tipo fenda na porta,
etiqueta de identificação do terra e circuitos, barramento compacto trifásico de 80 A, borneiras e canaletas
plásticas de 50 x 50 mm, bem como, um (01) disjuntor geral trifásico termomagnético, três (03) disjuntores
monofásicos termomagnéticos com a mesma capacidade nominal do disjuntor geral, três (03) disjuntores
monofásicos termomagnéticos para proteção do comando, três (03) contatores com capacidade nominal
compatível, além de disjuntores parciais monofásicos termomagnéticos conforme divisão da carga e
número de circuitos e três (03) relés fotoelétricos - INT 507+870
ABNT cj 1
Terminal de aperto ou pressão, tipo sapata, com parafuso e porca, modelo TA, referência TA-25, ou
equivalente, para cabo de cobre 25,0 mm²
ABNT pç 266
Terminal de aperto ou pressão, tipo sapata, com parafuso e porca, modelo TA, referência TA-6, ou
equivalente, para cabo de cobre 6,0 mm²
ABNT pç 4
4 Subestação Externa - Transformação em Poste
Alça pré-formada de distribuição para cabos de alumínio CA, 1/0 AWG ABNT pç 72
Arruela quadrada, em aço carbono, galvanizada a fogo, 38 x 38 mm ABNT pç 48
Braçadeira tipo D com cunha ou chaveta, fabricada em chapa de aço, galvanizada a fogo, diâmetro
nominal 3"
ABNT pç 6
Braçadeira tipo D com cunha ou chaveta, fabricada em chapa de aço, galvanizada a fogo, diâmetro
nominal 4"
ABNT pç 6
Cabeçote de alumínio 180º para entrada de energia, diâmetro nominal de 100 mm (4") ABNT pç 6
Cabeçote de alumínio 180º para entrada de energia, diâmetro nominal de 75 mm (3") ABNT pç 6
Cabo de alumínio para linha aérea, 1/0 AWG CA ABNT m 2.880
Cabo de cobre nú, têmpera mole, encordoamento com formação classe 2, seção nominal 35,0 mm² -
aterramento do eletroduto metálico
ABNT m 36
Cabo de cobre nú, têmpera mole, encordoamento com formação classe 2, seção nominal 35,0 mm² -
aterramento do neutro da instalação e quadro de comando/distribuição
ABNT m 180
Cabo de cobre nú, têmpera mole, encordoamento com formação classe 2, seção nominal 35,0 mm² -
aterramento do transformador
ABNT m 300
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
27
28. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Cabo de cobre nú, têmpera mole, encordoamento com formação classe 2, seção nominal 35,0 mm² -
aterramento dos pára-raios
ABNT m 360
Cabo extra flexível de cobre, isolado, 1 kV, seção nominal 35,0 mm², conforme Especificação CELESC ABNT m 144
Chave fusível, base tipo C, 15 kV, 100 A, capacidade de interrupção 7,1/10,0 kA, elo fusível 2H ABNT pç 30
Chave fusível, base tipo C, 15 kV, 100 A, capacidade de interrupção 7,1/10,0 kA, elo fusível 3H ABNT pç 6
Cinta metálica, galvanizada, perfurada - fixação dos eletrodutos metálico e de PVC no poste ABNT m 180
Cinta para poste de seção circular, em aço carbono, galvanizada a fogo, 200 mm, conforme Padrão
CELESC
ABNT pç 24
Conector cunha para ligações bimetálicas 336,4 - 4/0 x 1/0 AWG ABNT pç 72
Conector cunha para ligações entre cobre, 35,0 x 35,0 mm² ABNT pç 96
Conector derivador tipo parafuso fendido bimetálico, modelo PFB, referência PFB-35, ou equivalente, para
cabos de Cu/AL 4,0 - 35,0 mm²
ABNT pç 96
Cruzeta de concreto, Padrão CELESC, 2,10 m ABNT pç 48
Curva 90º de PVC, cor preto, auto-extinguível, com rosca, diâmetro 1" ABNT m 24
Curva de 90º em aço carbono, galvanizada a fogo, diâmetro nominal de 100 mm (4") ABNT pç 6
Curva de 90º em aço carbono, galvanizada a fogo, diâmetro nominal de 75 mm (3") ABNT pç 6
Eletroduto de PVC rígido, cor preto, auto-extinguível, com rosca, diâmetro 1", 3 m ABNT m 24
Fio de cobre nú, seção nominal 35,0 mm², conforme Especificação CELESC ABNT m 216
Grampo terra duplo com parafuso "U" para dois cabos - tipo modelo GTDU2C, ou equivalente ABNT m 12
Grampo terra duplo com parafuso "U" para um cabo - tipo modelo GTDU, ou equivalente ABNT m 144
Haste de aterramento aço-cobre, alta camada, 254 micra, diâmetro nominal 5/8" x 2.400 mm - aterramento
do eletroduto metálico
ABNT m 12
Haste de aterramento aço-cobre, alta camada, 254 micra, diâmetro nominal 5/8" x 2.400 mm - aterramento
do transformador, neutro da instalação e quadro de comando/distribuição
ABNT m 72
Haste de aterramento aço-cobre, alta camada, 254 micra, diâmetro nominal 5/8" x 2.400 mm - aterramento
dos pára-raios
ABNT m 72
Isolador polimérico de ancoragem, tipo bastão, classe 25kV ABNT pç 72
Isolador tipo Pilar, classe 25 kV, rosca da base M20 ABNT pç 108
Luva de PVC, cor preto, auto-extinguível, com rosca, diâmetro 1" ABNT m 48
Luva roscável em aço carbono, galvanizada a fogo, diâmetro nominal de 100 mm (4") ABNT pç 12
Luva roscável em aço carbono, galvanizada a fogo, diâmetro nominal de 75 mm (3") ABNT pç 12
Manilha sapatilha, em ferro fundido, com pino e cupilha ABNT pç 72
Mão francesa plana, em aço carbono, galvanizada a fogo, 723 mm, conforme Padrão CELESC ABNT pç 96
Olhal para parafuso, em ferro fundido, F5000daN ABNT pç 72
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
28
29. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
Parafuso de cabeça abaulada, am aço carbono, galvanizado a fogo, M16 x 45 mm, com arruelas
quadradas - fixação da mão francesa plana na cinta metálica
ABNT pç 48
Parafuso de cabeça abaulada, am aço carbono, galvanizado a fogo, M16 x 70 mm - fechamento da cinta
metálica
ABNT pç 48
Parafuso de cabeça abaulada, em aço carbono, galvanizado a fogo, M16 x 150 mm, com arruelas
quadradas - fixação da cruzeta na sela e na cinta metálica
ABNT pç 48
Parafuso de cabeça quadrada, em aço carbono, galvanizado a fogo, M16 x 150 mm, com arruelas
quadradas - fixação dos perfis "L" nas cruzetas (pára-raios e chaves fusível)
ABNT pç 72
Parafuso de cabeça quadrada, em aço carbono, galvanizado a fogo, rosca M16 x 125 mm, com arruelas
quadradas - fixação da mão francesa plana na cruzeta
ABNT pç 96
Parafuso de rosca dupla, em aço carbono, galvanizado a fogo, M16 x 500 mm ABNT pç 48
Pára-Raios de distribuição polimérico, 12 kV, 10 kA, com ferragem ABNT pç 36
Pino para isolador Pilar, com arruela e porca ABNT pç 108
Porca olhal, em ferro fundido, F5000daN ABNT pç 72
Porca quadrada, em aço carbono, galvanizada a fogo, M16 x 2 mm ABNT pç 48
Poste de concreto de seção circular, 11 m / 300 daN, para trasformador de até 75 kVA, conforme Padrão
CELESC
ABNT pç 12
Presilha / Porca e parafuso para cinta metálica, galvanizada, perfurada ABNT cj 108
Sela para cruzeta em aço carbono, galvanizada a fogo, conforme Padrão CELESC ABNT pç 48
Suporte "L" para chave faca e pára -raio, em aço carbono, galvanizado a fogo ABNT pç 72
Suporte para montagem de transformador em poste circular de concreto, conforme Padrão CELESC ABNT pç 24
Terminal de aperto ou pressão, tipo sapata, com parafuso e porca, modelo TA, referência TA-35, ou
equivalente, para cabo de cobre 35,0 mm²
ABNT pç 24
Transformador trifásico de distribuição a óleo mineral, com alça para instalação em poste, Padrão
CELESC, classe 15 kV, potência nominal de 30 kVA, tensão nominal de 13.800 V no primário e 380/220 V
no secundário
ABNT pç 10
Transformador trifásico de distribuição a óleo mineral, com alça para instalação em poste, Padrão
CELESC, classe 15 kV, potência nominal de 45 kVA, tensão nominal de 13.800 V no primário e 380/220 V
no secundário
ABNT pç 2
Tubo em aço carbono, galvanizado a fogo, diâmetro nominal de 100 mm (4") x 6 m ABNT pç 6
Tubo em aço carbono, galvanizado a fogo, diâmetro nominal de 75 mm (3") x 6 m ABNT pç 6
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
29
30. CÓDIGO DISCRIMINAÇÃO ESPECIFICAÇÃO UNIDADE QUANTIDADE
5 Mão-de-obra (itens 1, 2, 3 e 4) vb 1
6 Outros serviços
2 S 04 001 00 Escavação mecânica de vala em mat.1ª cat. m³ 6.144
2 S 03 327 50 Concr estr.fck=25MPa-c.raz.uso ger conf.lanç.AC/BC DNER-ES 330/97 m³ 400
2 N 02 100 51 Colchão de areia AC m³ 770
2 S 03 940 01 Reaterro e compactação m³ 4.610
CELESC -
881503
Construção de banco de dutos, para até 2 dutos DN 125,0 mm, envelopado em areia grossa, com selo em
placas de ardósia na largura da vala e com espessura de 6,0 cm, incluindo o fornecimento das placas de
ardósia
m 10.700
CELESC -
881504
Construção de banco de dutos, para até 4 dutos DN 125,0 mm, envelopado em areia grossa, com selo em
placas de ardósia na largura da vala e com espessura de 6,0 cm, incluindo o fornecimento das placas de
ardósia
m 230
CELESC -
881509
Construção de banco de dutos, para até 2 dutos DN 125,0 mm, envelopado em concreto, incluindo o
fornecimento do concreto
m 1.590
CELESC -
881510
Construção de banco de dutos, para até 4 dutos DN 125,0 mm, envelopado em concreto, incluindo o
fornecimento do concreto
m 80
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_4_Orcamento_das_ObrasORC-BR-282.xlsQQV2
30
356. CERCAS NOVAS
Inicial Final Inicial Final
2,110 2,145 60,00 Rua Lateral Direita Cerca esconsa em relação ao eixo 2,110 2,145 60,00 Rua Lateral Direita Área Urbana
2,970 3,000 50,00 Rua Lateral Direita Cerca esconsa em relação ao eixo 2,970 3,000 50,00 Rua Lateral Direita Área Urbana
3,110 3,180 70,00 Rua Lateral Direita 3,110 3,180 70,00 Rua Lateral Direita Área Urbana
3,240 3,350 110,00 Rua Lateral Direita 3,240 3,350 110,00 Rua Lateral Direita Área Urbana
4,020 4,080 60,00 Rua Lateral Direita 4,020 4,080 60,00 Rua Lateral Direita Área Urbana
7,240 7,340 150,00 Rua Lateral Direita Cerca esconsa em relação ao eixo 7,240 7,340 150,00 Rua Lateral Direita Área Urbana
80,000 80,140 140,00 Rua Lateral Esquerda 80,000 80,140 140,00 Rua Lateral Esquerda Área Urbana
81,150 81,220 75,00 Rua Lateral Esquerda Cerca esconsa em relação ao eixo 81,150 81,220 75,00 Rua Lateral Esquerda Área Urbana
82,900 82,950 70,00 Rua Lateral Esquerda Cerca esconsa em relação ao eixo 82,900 82,950 70,00 Rua Lateral Esquerda Área Urbana
82,980 83,050 110,00 Rua Lateral Esquerda Cerca esconsa em relação ao eixo 82,980 83,050 110,00 Rua Lateral Esquerda Área Urbana
84,800 84,820 40,00 Rua Lateral Esquerda Cerca esconsa em relação ao eixo 84,800 84,820 40,00 Rua Lateral Esquerda Área Urbana
85,530 85,570 45,00 Rua Lateral Esquerda Cerca esconsa em relação ao eixo 85,530 85,570 45,00 Rua Lateral Esquerda Área Urbana
85,600 85,630 35,00 Rua Lateral Esquerda Cerca esconsa em relação ao eixo 85,600 85,630 35,00 Rua Lateral Esquerda Área Urbana
86,730 86,760 30,00 Rua Lateral Esquerda 86,730 86,760 30,00 Rua Lateral Esquerda Área Urbana
86,830 86,890 60,00 Rua Lateral Esquerda 86,830 86,890 60,00 Rua Lateral Esquerda Área Urbana
87,110 87,160 55,00 Rua Lateral Esquerda 87,110 87,160 55,00 Rua Lateral Esquerda Área Urbana
1.160,00 497,000 498,700 1.700,00 BR-282 - LE Área rural
497,000 498,700 1.700,00 BR-282 - LD Área rural
505,860 511,000 5.140,00 BR-282 - LE Área rural
505,860 511,000 5.140,00 BR-282 - LD Área rural
14.840,00
Total (m)
Comp. (m) Observações
km
ObservaçõesLocal Local
km
Comp. (m)
REMOÇÃO DE CERCAS EXISTENTES
Total (m)
SemprePresente
FEVEREIRO/2009
NOTAS DE SERVIÇO
P:DNITBR-282_Travessia_de_XanxereProjeto_ExecutivoImpressao_DefinitivaVolume_2_Projeto_ExecucaoProjeto_Obras_ComplementaresNota_Servico-OC.xls
356
