ArcGIS 10.3: Iniciante no ModelBuilder - Conversão de Float32 para UInt16

INTRODUÇÃO AO CONSTRUTOR DE MODELOS (MODELBUILDER)
Processamento Digital www.processamentodigital.com.br
1
VERSÃO 10.3
Ferramentas para automatizar o Processamento Digital de Imagens

2

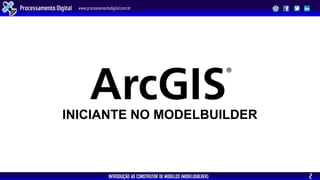

INICIANTE NO MODELBUILDER

3

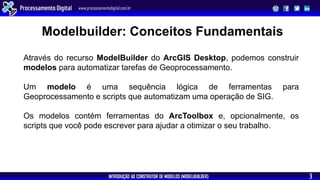

Através do recurso ModelBuilder do ArcGIS Desktop, podemos construir
modelos para automatizar tarefas de Geoprocessamento.
Um modelo é uma sequência lógica de ferramentas para
Geoprocessamento e scripts que automatizam uma operação de SIG.
Os modelos contém ferramentas do ArcToolbox e, opcionalmente, os
scripts que você pode escrever para ajudar a otimizar o seu trabalho.
Modelbuilder: Conceitos Fundamentais

4
Exemplo de um Modelo para utilizado para
delimitação de Bacias Hidrográficas
Download: http://goo.gl/ncP4sM

5

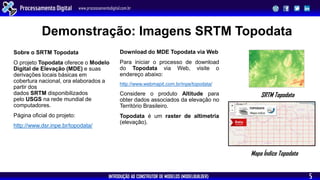

Demonstração: Imagens SRTM Topodata
Sobre o SRTM Topodata
O projeto Topodata oferece o Modelo
Digital de Elevação (MDE) e suas
derivações locais básicas em
cobertura nacional, ora elaborados a
partir dos
dados SRTM disponibilizados
pelo USGS na rede mundial de
computadores.
Página oficial do projeto:
http://www.dsr.inpe.br/topodata/
Download do MDE Topodata via Web
Para iniciar o processo de download
do Topodata via Web, visite o
endereço abaixo:
http://www.webmapit.com.br/inpe/topodata/
Considere o produto Altitude para
obter dados associados da elevação no
Território Brasileiro.
Topodata é um raster de altimetria
(elevação).
Mapa Índice Topodata
SRTM Topodata

6

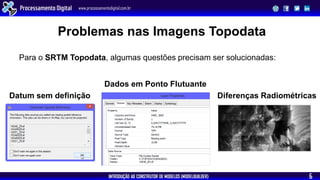

Problemas nas Imagens Topodata
Para o SRTM Topodata, algumas questões precisam ser solucionadas:
Datum sem definição
Dados em Ponto Flutuante
Diferenças Radiométricas

7

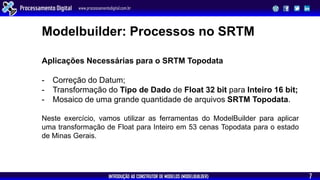

Aplicações Necessárias para o SRTM Topodata
- Correção do Datum;
- Transformação do Tipo de Dado de Float 32 bit para Inteiro 16 bit;
- Mosaico de uma grande quantidade de arquivos SRTM Topodata.
Neste exercício, vamos utilizar as ferramentas do ModelBuilder para aplicar
uma transformação de Float para Inteiro em 53 cenas Topodata para o estado
de Minas Gerais.
Modelbuilder: Processos no SRTM

8

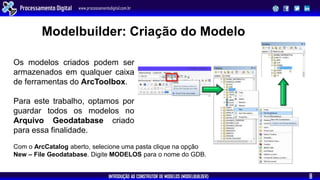

Os modelos criados podem ser
armazenados em qualquer caixa
de ferramentas do ArcToolbox.
Para este trabalho, optamos por
guardar todos os modelos no
Arquivo Geodatabase criado
para essa finalidade.
Com o ArcCatalog aberto, selecione uma pasta clique na opção
New – File Geodatabase. Digite MODELOS para o nome do GDB.
Modelbuilder: Criação do Modelo

9

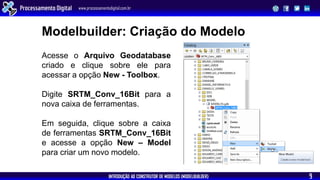

Acesse o Arquivo Geodatabase
criado e clique sobre ele para
acessar a opção New - Toolbox.
Digite SRTM_Conv_16Bit para a
nova caixa de ferramentas.
Em seguida, clique sobre a caixa
de ferramentas SRTM_Conv_16Bit
e acesse a opção New – Model
para criar um novo modelo.
Modelbuilder: Criação do Modelo

10

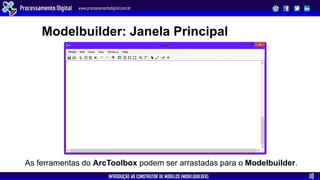

As ferramentas do ArcToolbox podem ser arrastadas para o Modelbuilder.
Modelbuilder: Janela Principal

11

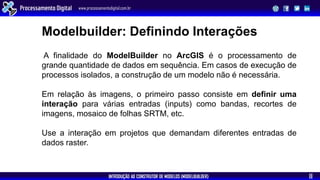

A finalidade do ModelBuilder no ArcGIS é o processamento de
grande quantidade de dados em sequência. Em casos de execução de
processos isolados, a construção de um modelo não é necessária.
Em relação às imagens, o primeiro passo consiste em definir uma
interação para várias entradas (inputs) como bandas, recortes de
imagens, mosaico de folhas SRTM, etc.
Use a interação em projetos que demandam diferentes entradas de
dados raster.
Modelbuilder: Definindo Interações

12
Na janela do ModelBuilder, clique no menu Insert – Interators – Rasters:
Modelbuilder: Interação para Raster

13
Esta será a nossa única interação para todo o modelo:
Modelbuilder: Interação para Raster

14
Com a ferramenta de seleção, selecione e mude a posição dos objetos:
Desenhe um retângulo em
diagonal para selecionar e
mover todos os objetos:
Modelbuilder: Seleção de Objetos

15

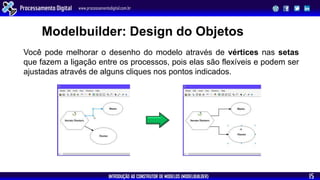

Você pode melhorar o desenho do modelo através de vértices nas setas
que fazem a ligação entre os processos, pois elas são flexíveis e podem ser
ajustadas através de alguns cliques nos pontos indicados.
Modelbuilder: Design do Objetos

16

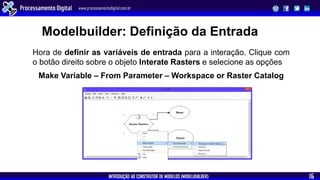

Hora de definir as variáveis de entrada para a interação. Clique com
o botão direito sobre o objeto Interate Rasters e selecione as opções
Make Variable – From Parameter – Workspace or Raster Catalog
Modelbuilder: Definição da Entrada

17

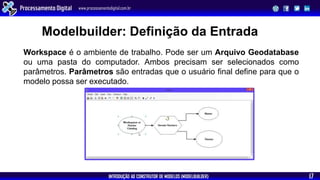

Workspace é o ambiente de trabalho. Pode ser um Arquivo Geodatabase
ou uma pasta do computador. Ambos precisam ser selecionados como
parâmetros. Parâmetros são entradas que o usuário final define para que o
modelo possa ser executado.

18

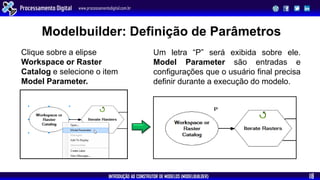

Clique sobre a elipse
Workspace or Raster
Catalog e selecione o item
Model Parameter.
Um letra “P” será exibida sobre ele.
Model Parameter são entradas e
configurações que o usuário final precisa
definir durante a execução do modelo.
Modelbuilder: Definição de Parâmetros

19

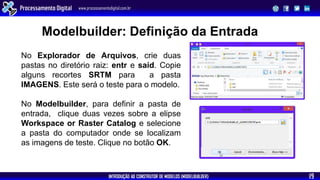

No Modelbuilder, para definir a pasta de
entrada, clique duas vezes sobre a elipse
Workspace or Raster Catalog e selecione
a pasta do computador onde se localizam
as imagens de teste. Clique no botão OK.
No Explorador de Arquivos, crie duas
pastas no diretório raiz: entr e said. Copie
alguns recortes SRTM para a pasta
IMAGENS. Este será o teste para o modelo.

20

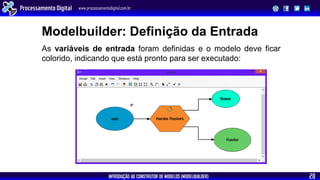

As variáveis de entrada foram definidas e o modelo deve ficar
colorido, indicando que está pronto para ser executado:

21

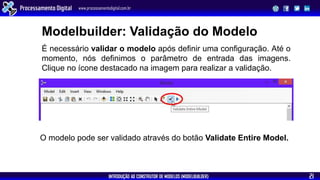

É necessário validar o modelo após definir uma configuração. Até o
momento, nós definimos o parâmetro de entrada das imagens.
Clique no ícone destacado na imagem para realizar a validação.
Modelbuilder: Validação do Modelo
O modelo pode ser validado através do botão Validate Entire Model.

22

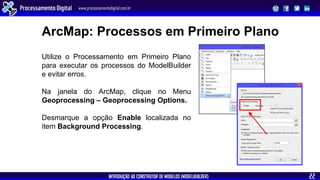

Utilize o Processamento em Primeiro Plano
para executar os processos do ModelBuilder
e evitar erros.
Na janela do ArcMap, clique no Menu
Geoprocessing – Geoprocessing Options.
Desmarque a opção Enable localizada no
item Background Processing.
ArcMap: Processos em Primeiro Plano

23

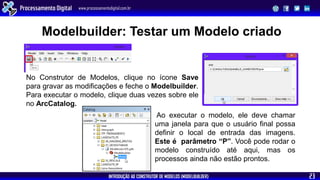

No Construtor de Modelos, clique no ícone Save
para gravar as modificações e feche o Modelbuilder.
Para executar o modelo, clique duas vezes sobre ele
no ArcCatalog.
Ao executar o modelo, ele deve chamar
uma janela para que o usuário final possa
definir o local de entrada das imagens.
Este é parâmetro “P”. Você pode rodar o
modelo construído até aqui, mas os
processos ainda não estão prontos.
Modelbuilder: Testar um Modelo criado

24

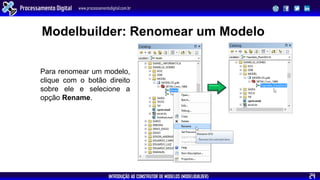

Modelbuilder: Renomear um Modelo
Para renomear um modelo,
clique com o botão direito
sobre ele e selecione a
opção Rename.

25

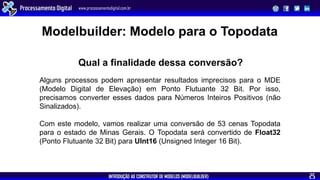

Alguns processos podem apresentar resultados imprecisos para o MDE
(Modelo Digital de Elevação) em Ponto Flutuante 32 Bit. Por isso,
precisamos converter esses dados para Números Inteiros Positivos (não
Sinalizados).
Com este modelo, vamos realizar uma conversão de 53 cenas Topodata
para o estado de Minas Gerais. O Topodata será convertido de Float32
(Ponto Flutuante 32 Bit) para UInt16 (Unsigned Integer 16 Bit).
Modelbuilder: Modelo para o Topodata
Qual a finalidade dessa conversão?

26
Modelbuilder: Editando um Modelo

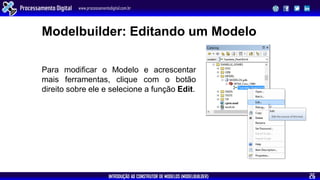

Para modificar o Modelo e acrescentar
mais ferramentas, clique com o botão
direito sobre ele e selecione a função Edit.

27
Converte o Tipo de Dado de Float 32 Bit para Unsigned Integer 16 Bit.
Data Management Tools – Raster – Raster Dataset – Copy Raster
ArcToolbox: Ferramenta Copy Raster
Definição

28

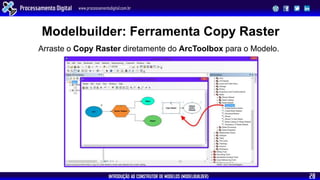

Modelbuilder: Ferramenta Copy Raster
Arraste o Copy Raster diretamente do ArcToolbox para o Modelo.

29

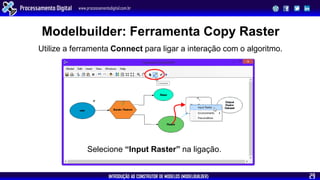

Utilize a ferramenta Connect para ligar a interação com o algoritmo.
Selecione “Input Raster” na ligação.

30

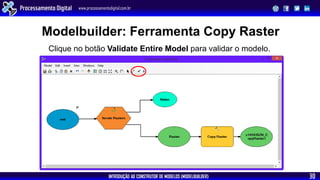

Clique no botão Validate Entire Model para validar o modelo.

31

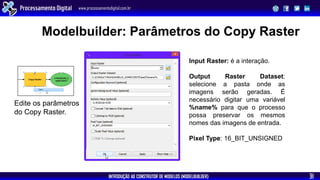

Modelbuilder: Parâmetros do Copy Raster
Edite os parâmetros
do Copy Raster.
Input Raster: é a interação.
Output Raster Dataset:
selecione a pasta onde as
imagens serão geradas. É
necessário digitar uma variável
%name% para que o processo
possa preservar os mesmos
nomes das imagens de entrada.
Pixel Type: 16_BIT_UNSIGNED

32

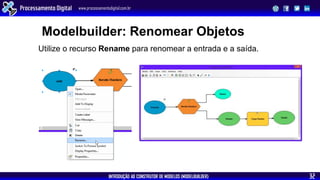

Modelbuilder: Renomear Objetos
Utilize o recurso Rename para renomear a entrada e a saída.

33

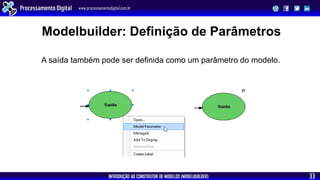

Modelbuilder: Definição de Parâmetros
A saída também pode ser definida como um parâmetro do modelo.

34

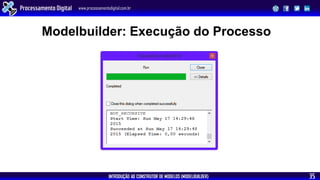

Modelbuilder: Execução do Processo

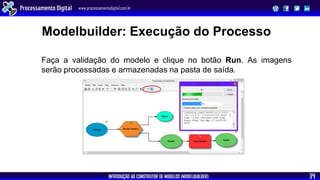

Faça a validação do modelo e clique no botão Run. As imagens
serão processadas e armazenadas na pasta de saída.

35
Modelbuilder: Execução do Processo

36

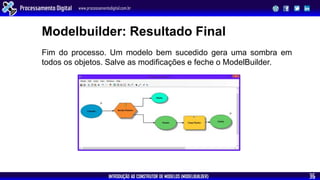

Modelbuilder: Resultado Final
Fim do processo. Um modelo bem sucedido gera uma sombra em
todos os objetos. Salve as modificações e feche o ModelBuilder.

37

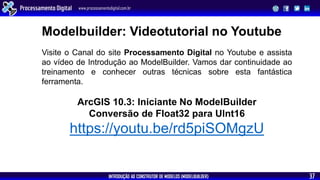

Modelbuilder: Videotutorial no Youtube
Visite o Canal do site Processamento Digital no Youtube e assista
ao vídeo de Introdução ao ModelBuilder. Vamos dar continuidade ao
treinamento e conhecer outras técnicas sobre esta fantástica
ferramenta.
ArcGIS 10.3: Iniciante No ModelBuilder
Conversão de Float32 para UInt16
https://youtu.be/rd5piSOMgzU
