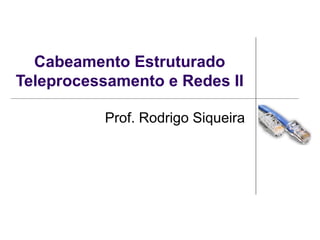

Cabeamento Estruturado
Teleprocessamento e Redes II
Prof. Rodrigo Siqueira
Agenda
 Condutores Elétricos
 Condutores Óticos
 Norma NBR 14565
 Certificação
 Conceitos gerais

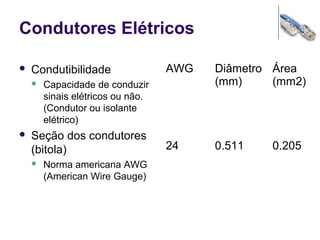

Condutores Elétricos
 Condutibilidade
 Capacidade de conduzir
sinais elétricos ou não.
(Condutor ou isolante
elétrico)
 Seção dos condutores
(bitola)
 Norma americana AWG
(American Wire Gauge)
AWG Diâmetro
(mm)
Área
(mm2)
24 0.511 0.205

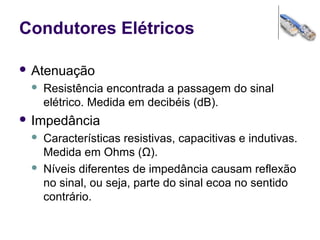

Condutores Elétricos
 Atenuação
 Resistência encontrada a passagem do sinal
elétrico. Medida em decibéis (dB).
 Impedância
 Características resistivas, capacitivas e indutivas.
Medida em Ohms (Ω).
 Níveis diferentes de impedância causam reflexão
no sinal, ou seja, parte do sinal ecoa no sentido
contrário.

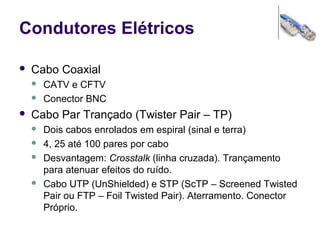

Condutores Elétricos
 Cabo Coaxial
 CATV e CFTV
 Conector BNC
 Cabo Par Trançado (Twister Pair – TP)
 Dois cabos enrolados em espiral (sinal e terra)
 4, 25 até 100 pares por cabo
 Desvantagem: Crosstalk (linha cruzada). Trançamento
para atenuar efeitos do ruído.
 Cabo UTP (UnShielded) e STP (ScTP – Screened Twisted
Pair ou FTP – Foil Twisted Pair). Aterramento. Conector
Próprio.

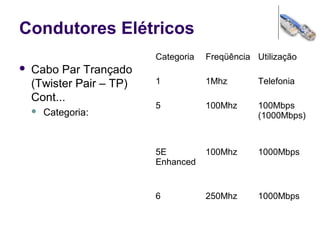

Condutores Elétricos
 Cabo Par Trançado
(Twister Pair – TP)
Cont...
 Categoria:
Categoria Freqüência Utilização
1 1Mhz Telefonia
5 100Mhz 100Mbps
(1000Mbps)
5E
Enhanced
100Mhz 1000Mbps
6 250Mhz 1000Mbps

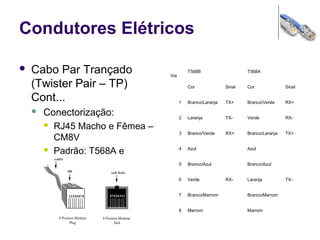

Condutores Elétricos
 Cabo Par Trançado
(Twister Pair – TP)
Cont...
 Conectorização:
 RJ45 Macho e Fêmea –
CM8V
 Padrão: T568A e
T568B
Via
T568B T568A
Cor Sinal Cor Sinal
1 Branco/Laranja TX+ Branco/Verde RX+
2 Laranja TX- Verde RX-
3 Branco/Verde RX+ Branco/Laranja TX+
4 Azul Azul
5 Branco/Azul Branco/Azul
6 Verde RX- Laranja TX-
7 Branco/Marrom Branco/Marrom
8 Marrom Marrom
Condutores Elétricos
 Cabo Par Trançado (Twister Pair –
TP) Cont...
 Alicate de Crimpar e Alicate de
Impacto
 Altura do ponto fêmea 30cm
 Wiremap
 Par reverso
 Par cruzado
 Par dividido
 Cabos multipares
Par Cor
Par 1 Branco/Azul
Par 2 Branco/Laranja
Par 3 Branco/Verde
Par 4 Branco/Marrom
Par 5 Branco/Cinza
Par 6 Vermelho/Azul
Par 7 Vermelho/Laranja
Par 8 Vermelho/Verde
Par 9 Vermelho/Marrom
Par 10 Vermelho/Cinza
Par 11 Preto/Azul
Par 12 Preto/Laranja
Par 13 Preto/Verde
Par 14 Preto/Marrom
Par 15 Preto/Cinza
Par 16 Amarelo/Azul
Par 17 Amarelo/Laranja
Par 18 Amarelo/Verde
Par 19 Amarelo/Marrom
Par 20 Amarelo/Cinza
Par 21 Violeta/Azul
Par 22 Violeta/Laranja
Par 23 Violeta/Verde
Par 24 Violeta/Marrom
Par 25 Violeta/Cinza

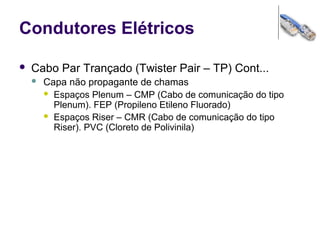

Condutores Elétricos
 Cabo Par Trançado (Twister Pair – TP) Cont...
 Capa não propagante de chamas
 Espaços Plenum – CMP (Cabo de comunicação do tipo
Plenum). FEP (Propileno Etileno Fluorado)
 Espaços Riser – CMR (Cabo de comunicação do tipo
Riser). PVC (Cloreto de Polivinila)

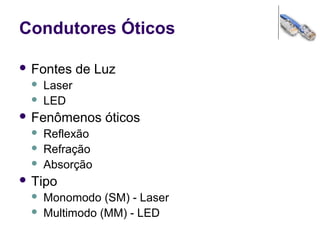

Condutores Óticos
 Fontes de Luz
 Laser
 LED
 Fenômenos óticos
 Reflexão
 Refração
 Absorção
 Tipo
 Monomodo (SM) - Laser
 Multimodo (MM) - LED

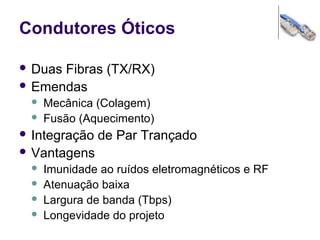

Condutores Óticos
 Duas Fibras (TX/RX)
 Emendas
 Mecânica (Colagem)
 Fusão (Aquecimento)
 Integração de Par Trançado
 Vantagens
 Imunidade ao ruídos eletromagnéticos e RF
 Atenuação baixa
 Largura de banda (Tbps)
 Longevidade do projeto

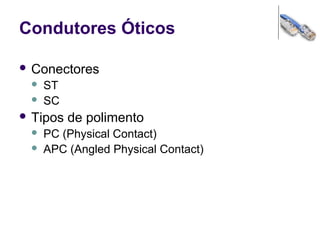

Condutores Óticos
 Conectores
 ST
 SC
 Tipos de polimento
 PC (Physical Contact)
 APC (Angled Physical Contact)

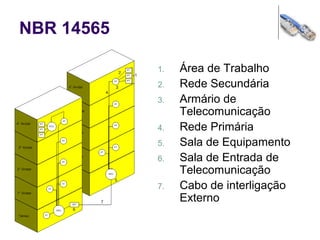

NBR 14565
1. Área de Trabalho
2. Rede Secundária
3. Armário de
Telecomunicação
4. Rede Primária
5. Sala de Equipamento
6. Sala de Entrada de
Telecomunicação
7. Cabo de interligação
Externo

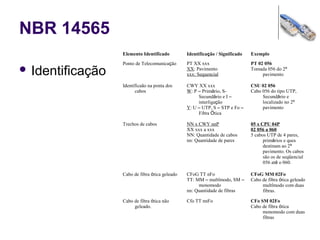

NBR 14565
 Identificação
Elemento Identificado Identificação / Significado Exemplo
Ponto de Telecomunicação PT XX xxx
XX: Pavimento
xxx: Sequencial
PT 02 056
Tomada 056 do 2º
pavimento
Identificaão na ponta dos
cabos
CWY XX xxx
W: P – Primário, S-
Secundário e I –
interligação
Y: U – UTP, S – STP e Fo –
Fibra Ótica
CSU 02 056
Cabo 056 do tipo UTP,
Secundário e
localizado no 2º
pavimento
Trechos de cabos NN x CWY nnP
XX xxx a xxx
NN: Quantidade de cabos
nn: Quantidade de pares
05 x CPU 04P
02 056 a 060
5 cabos UTP de 4 pares,
primários e ques
destinam ao 2º
pavimento. Os cabos
são os de seqüencial
056 até o 060.
Cabo de fibra ótica geleado CFoG TT nFo
TT: MM – multímodo, SM –
monomodo
nn: Quantidade de fibras
CFoG MM 02Fo
Cabo de fibra ótica geleado
multímodo com duas
fibras.
Cabo de fibra ótica não
geleado.
Cfo TT nnFo CFo SM 02Fo
Cabo de fibra ótica
monomodo com duas
fibras

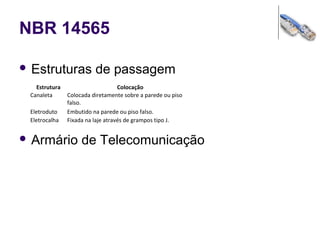

NBR 14565
 Estruturas de passagem
 Armário de Telecomunicação
Estrutura Colocação
Canaleta Colocada diretamente sobre a parede ou piso
falso.
Eletroduto Embutido na parede ou piso falso.
Eletrocalha Fixada na laje através de grampos tipo J.
NBR 14565
 Diagrama de ocupação dos ATs
 Comprimentos máximos
Meio Categoria Comprimento Máximo (m)
Rede
primária
Rede
secundária
UTP 5 90 90
Fibra MM 62,5/125 2000 90
Fibra MM 50/125 3000 90

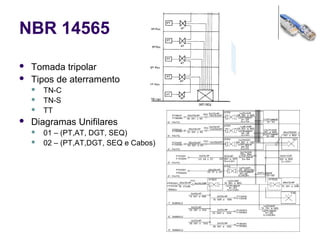

NBR 14565
 Tomada tripolar
 Tipos de aterramento
 TN-C
 TN-S
 TT
 Diagramas Unifilares
 01 – (PT,AT, DGT, SEQ)
 02 – (PT,AT,DGT, SEQ e Cabos)

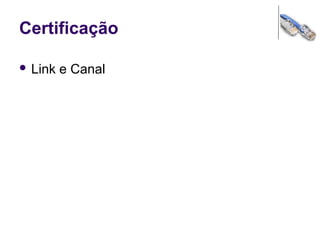

Certificação
 Link e Canal

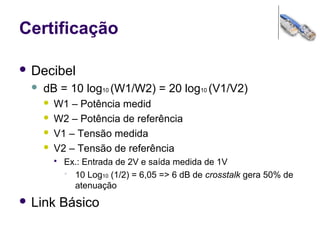

Certificação
 Decibel
 dB = 10 log10 (W1/W2) = 20 log10 (V1/V2)
 W1 – Potência medid
 W2 – Potência de referência
 V1 – Tensão medida
 V2 – Tensão de referência
 Ex.: Entrada de 2V e saída medida de 1V
 10 Log10 (1/2) = 6,05 => 6 dB de crosstalk gera 50% de
atenuação
 Link Básico

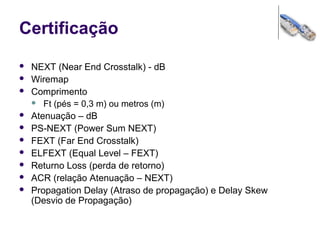

Certificação
 NEXT (Near End Crosstalk) - dB
 Wiremap
 Comprimento
 Ft (pés = 0,3 m) ou metros (m)
 Atenuação – dB
 PS-NEXT (Power Sum NEXT)
 FEXT (Far End Crosstalk)
 ELFEXT (Equal Level – FEXT)
 Returno Loss (perda de retorno)
 ACR (relação Atenuação – NEXT)
 Propagation Delay (Atraso de propagação) e Delay Skew
(Desvio de Propagação)
Certificação

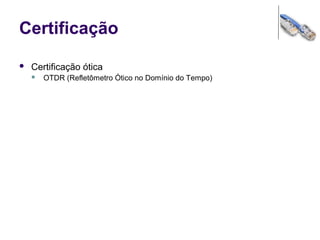

Certificação
 Certificação ótica
 OTDR (Refletômetro Ótico no Domínio do Tempo)
Conceitos Gerais
 Taxa de transmissão (Bps)
 Modos
 Simplex
 Half Duplex
 Full Duplex
 Endereço MAC
Atividade

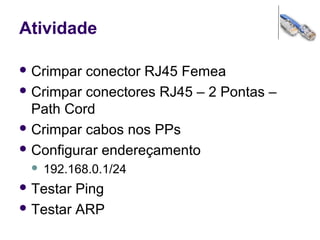

Atividade
 Crimpar conector RJ45 Femea
 Crimpar conectores RJ45 – 2 Pontas –
Path Cord
 Crimpar cabos nos PPs
 Configurar endereçamento
 192.168.0.1/24
 Testar Ping
 Testar ARP
