Vídeo SDI (Serial Digital Interface)
A interface SDI é um formato normalmente encontrado em aplicações de
transmissões de grande porte. Embora o SDI transmita sinais de vídeo digital
descompactados, não criptografados, ele normalmente depende de um cabo
coaxial com conector 75-ohm BNC para a transmissão - o mesmo cabeamento
tradicionalmente usado para comunicações de vídeo analógico. As interfaces
SDI são padronizadas pela Sociedade de Engenheiros de Filmes eTelevisão
(SMPTE) e incluem: definição padrão SD-SDI (SMPTE 259M) para 480i e 576i;
definição padrão“expandida”ED-SDI (SMPTE 344M) para 480p e 576p; alta
definição HD-SDI (SMPTE 292M) para 720p e 1080i; e alta definição 3G-SDI
(SMPTE 424M) para 1080p transmitida a 2,970 Gbps.
Vídeo DVI (DigitalVideo Interface)
A Inferface DVI é uma técnologia de exibição criada pelo Grupo deTrabalho
de Display Digital (DDWG). Seu design seguiu o padrão de conectorVESA DFP
e foi criado para acomodar ambas as interfaces, analógica e digital, com um
único conector. O DVI é a interface digital padrão para PCs (em contraste com
o HDMI, o qual é mais comumente encontrada em HDTVs).
O formato é baseado na Sinalização Diferencial Minimizada pelaTransição
(TMDS). A DVI single-link utiliza um transmissorTMDS-165 MHz, e a DVI dual-
link utiliza dois, dobrando a potência de transmissão. Um cabo single-link
pode transmitir uma resolução de 1920 x 1200 contra 2560 x 1600 do cabo
dual-link.
As duas interfaces de conector DVI mais comuns são:
DVI-D: Só digital, fornece uma imagem de alta qualidade e taxas rápidas
de transferência. Ela elimina a conversão analógica e melhora a exibição.
Frequentemente utilizada para conectar uma fonte de vídeo a um display,
pode ser usada quando um ou ambos os conectores forem DVI-D.
DVI-I: integra ambos - suporte digital e RGB analógico - e pode transmitir sinais
digital-para-digital ou analógico-para-analógico. A DVI-I pode ser usada com
adaptadores para possibilitar conectividade analógica a um monitorVGA ou
DVI-I ou conectividade digital a uma tela DVI-D.Você pode alcançar a melhor
qualidade de imagem usando uma tela DVI digital com uma fonte de vídeo
DVI-D.
Vídeo HDMI (High Definition Multimidia Interface)
A Interface HDMI® combina vídeo HD descompactado, áudio multicanal e
dados de comando/formato inteligentes em um único cabo com um conector
compacto.
O HDMI pode transmitir vídeo com resoluções até 4K x 2K (4096 x 2160). Ele
fornece vídeo HDTV superior, clareza de áudio e possui largura de banda
suficiente (até 18 Gigabits) para aplicações futuras. Além disso, é compatível
com DVI (que simplesmente ignora dados HDMI adicionais).
Esta interface HDMI também suporta múltiplos formatos de áudio, do estéreo
padrão ao som surround multicanal. Para aplicações de distribuição de
vídeo, o HDMI fornece comunicação bidirecional entre a fonte e aTV digital,
permitindo configurações simples.
O HDMI também suporta Proteção de Conteúdo Digital em Banda Larga
(HDCP), a qual impede a cópia do conteúdo transmitido através do cabo
HDMI. Se você tiver um dispositivo entre a fonte e a tela que suporte HDMI
mas não HDCP, sua transmissão pode não funcionar, mesmo ao longo de um
cabo HDMI.
O HDMI oferece benefícios significativos através de conexões AV analógicas
mais antigas. É compatível com versões anteriores de equipamento DVI. Um
adaptador DVI-para-HDMI pode ser utilizado sem perda de qualidade de
vídeo.
O padrão HDMI foi introduzido em dezembro de 2002. Desde então, houve
várias versões com capacidades de transmissão e/ou larguras de banda
aumentadas.
A versão 1.3, introduzida em 2006, aumentou a largura de banda para 10,2
Gbps e foi adicionado suporte para profundidade de cor de 16 bits.
A versão 1.4, lançada em 2009, aumentou a resolução máxima suportada até
4K x 2K (4096 x 2160 a 24 Hz), e adicionou suporte a conexão Ethernet 100
Mbps entre os dispositivos HDMI, um canal de retorno de áudio e suporte 3D.
O HDMI 2.0, compatível com versões anteriores das especificações HDMI,
aumenta a largura de banda até 18 Gbps e adiciona nova funcionalidade,
incluindo resoluções até 4K a 50–60 Hz. O HDMI 2.0 suporta entrega
simultânea de streaming de dual vídeo para múltiplos usuários na mesma tela,
bem como áudio multi-stream para múltiplos usuários
Vídeo DisplayPort
Projetado pela Associação de Padrões Eletrônicos deVídeo (VESA), concorre
diretamente com HDMI. Diferentemente do HDMI, entretanto, DisplayPort é
um padrão aberto sem royalties.
A interface digital é usada primeiramente entre um computador e um monitor
ou um HDTV e é projetado em muitos chipsets de computadores produzidos
hoje.
É incrivelmente versátil, com a capacidade de entregar vídeo digital, áudio,
comunicação bidirecional e acessório alimentado por um único conector.
A versão 1.1 da DisplayPort v1.1 suporta no máximo 10.8 Gbps sobre um
cabo de 6.4 pés(2-m); v1.2 suporta até 21.6 Gbps. DisplayPort v1.2 também
permite que você encadeie até quatro monitores com um único cabo de saída.
Adicionalmente, oferece a promessa futura de hubs DisplayPort que operam
similarmente a um hub USB.
Cabos até 50 pés (15,24m) podem ser usados para resoluções mais baixas.
O conector padrão DisplayPort é bem compactado e possui travas que
não aumentam o tamanho do conector. Diferente do HDMI, um conector
DisplayPort é facilmente travado com uma trava de apertar para baixo. Um
aperto rápido do conector libera a trava. Pelo fato de ele se travar, desconexões
acidentais são menos prováveis — um recurso bastante útil para qualquer
aplicação de distribuição de vídeo onde há sinal digital em áreas públicas.
Fontes compatíveis com DP++ são capazes de transmitir sinaisTMDS (vídeo
HDMI ou DVI) utilizando uma DisplayPort para HDMI compatível ou um
adaptador DVI. Fontes HDMI ou DVI, por outro lado, requerem um conversor
alimentado ativo para mudar o sinal para DisplayPort.
Formatos de Vídeo Digitais
Black Box Explica
Resoluções de vídeo.
1280 x 720 HD 720p
1920 x 1080 HD 1080i/1080p
UHD 3840 x 2160 (4K)
Ultra Alta Definição
Suporte Técnico Gratuito 24/7, Ligue Agora!
Formato/Resoluções Digitais

4 |
Com anos de experiência
em desenvolvimento de
ambientes de Monitoramento
e Gestão de Crise, a Black
Box é especializada em Video
Walls para CCO (Centro de
Controle de Operações), NOC
(Network Operation Center),
COS (Centro de Operação
do Sistema), CMI (Central de
Monitoramento de Imagens).
Para o seu ambiente A
Black Box oferece o design
apropiado e o correto uso
das diversas tecnologias empregadas em um
display de Video Wall, permitindo ao usuário,
além das facilidades operacionais, uma análise
extremamente rápida dos dados disponíveis e
sua tomada de decisão correspondente.

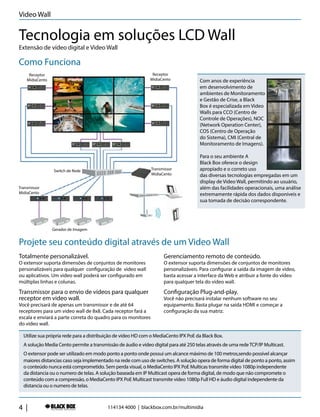

Como Funciona
Projete seu conteúdo digital através de um Video Wall
Extensão de vídeo digital e Video Wall
Tecnologia em soluções LCD Wall
Gerador de Imagem
Transmissor
MidiaCento
Transmissor
MidiaCento
Receptor
MidiaCento
Receptor
MidiaCento
Switch de Rede
Totalmente personalizável.
O extensor suporta dimensões de conjuntos de monitores
personalizáveis para qualquer configuração de video wall
ou aplicativos. Um video wall poderá ser configurado em
múltiplas linhas e colunas.
Transmissor para o envio de vídeos para qualquer
receptor em video wall.
Você precisará de apenas um transmissor e de até 64
receptores para um video wall de 8x8. Cada receptor fará a
escala e enviará a parte correta do quadro para os monitores
do video wall.
Gerenciamento remoto de conteúdo.
O extensor suporta dimensões de conjuntos de monitores
personalizáveis. Para configurar a saída da imagem de vídeo,
basta acessar a interface da Web e atribuir a fonte do vídeo
para qualquer tela do video wall.
Configuração Plug-and-play.
Você não precisará instalar nenhum software no seu
equipamento. Basta plugar na saída HDMI e começar a
configuração da sua matriz.
114134 4000 | blackbox.com.br/multimidia
Video Wall
Utilize sua própria rede para a distribuição de vídeo HD com o MediaCento IPX PoE da Black Box.
A solução Media Cento permite a transmissão de áudio e vídeo digital para até 250 telas através de uma redeTCP/IP Multicast.
O extensor pode ser utilizado em modo ponto a ponto onde possui um alcance máximo de 100 metros,sendo possível alcançar
maiores distancias caso seja implementado na rede com uso de switches. A solução opera de forma digital de ponto a ponto, assim
o conteúdo nunca está comprometido. Sem perda visual, o MediaCento IPX PoE Multicas transmite vídeo 1080p independente
da distancia ou o numero de telas. A solução baseada em IP Multicast opera de forma digital, de modo que não compromete o
conteúdo com a compressão, o MediaCento IPX PoE Multicast transmite vídeo 1080p Full HD e áudio digital independente da
distancia ou o numero de telas.

| 5

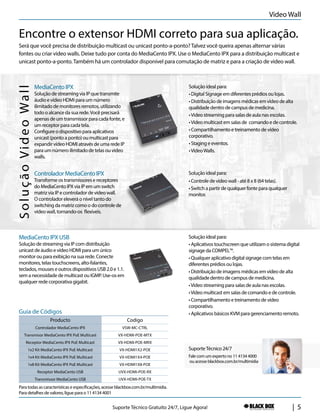

Encontre o extensor HDMI correto para sua aplicação.
Será que você precisa de distribuição multicast ou unicast ponto-a-ponto?Talvez você queira apenas alternar várias
fontes ou criar video walls. Deixe tudo por conta do MediaCento IPX. Use o MediaCento IPX para a distribuição multicast e
unicast ponto-a-ponto.Também há um controlador disponível para comutação de matriz e para a criação de video wall.
MediaCento IPX
Solução de streaming via IP que transmite
áudio e vídeo HDMI para um número
ilimitado de monitores remotos, utilizando
todo o alcance da sua rede.Você precisará
apenas de um transmissor para cada fonte, e
um receptor para cada tela.
Configure o dispositivo para aplicativos
unicast (ponto a ponto) ou multicast para
expandir vídeo HDMI através de uma rede IP
para um número ilimitado de telas ou video
walls.
MediaCento IPX USB
Solução de streaming via IP com distribuição
unicast de áudio e vídeo HDMI para um único
monitor ou para exibição na sua rede. Conecte
monitores, telas touchscreens, alto-falantes,
teclados, mouses e outros dispositivos USB 2.0 e 1.1.
sem a necessidade de multicast ou IGMP. Use-os em
qualquer rede corporativa gigabit.
Controlador MediaCento IPX
Transforme os transmissores e receptores
do MediaCento IPX via IP em um switch
matriz via IP e controlador de video wall.
O controlador eleverá o nível tanto do
switching da matriz como o do controle de
video wall, tornando-os flexíveis.
Solução ideal para:
• Digital Signage em diferentes prédios ou lojas.
• Distribuição de imagens médicas em vídeo de alta
qualidade dentro de campus de medicina.
•Video streaming para salas de aula nas escolas.
•Vídeo multicast em salas de comando e de controle.
• Compartilhamento e treinamento de vídeo
corporativo.
• Staging e eventos.
•VideoWalls.
• Aplicativos touchscreen que utilizam o sistema digital
signage da COMPEL™.
• Qualquer aplicativo digital signage com telas em
diferentes prédios ou lojas.
• Distribuição de imagens médicas em vídeo de alta
qualidade dentro de campus de medicina.
•Video streaming para salas de aula nas escolas.
•Vídeo multicast em salas de comando e de controle.
• Compartilhamento e treinamento de vídeo
corporativo.
• Aplicativos básicos KVM para gerenciamento remoto.
• Controle de video wall - até 8 x 8 (64 telas).
• Switch a partir de qualquer fonte para qualquer
monitor.
SoluçãoVideoWall
Producto Codigo
Controlador MediaCento IPX VSW-MC-CTRL
Transmisor MediaCento IPX PoE Multicast VX-HDMI-POE-MTX
Receptor MediaCento IPX PoE Multicast VX-HDMI-POE-MRX
1x2 Kit MediaCento IPX PoE Multicast VX-HDMI1X2-POE
Receptor MediaCento USB UVX-HDMI-POE-RX
Transmissor MediaCento USB UVX-HDMI-POE-TX
Guia de Códigos
Suporte Técnico 24/7
Fale com um experto no 11 4134 4000
ou acesse blackbox.com.br/multimidia
Para todas as características e especificações, acesse blackbox.com.br/multimidia.
Para detalhes de valores, ligue para o 11 4134 4001
Video Wall

6 |

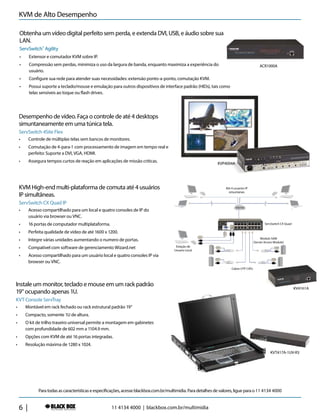

Desempenho de vídeo. Faça o controle de até 4 desktops
simuntaneamente em uma túnica tela.
ServSwitch 4Site Flex
• Controle de múltiplas telas sem bancos de monitores.
• Comutação de 4-para-1 com processamento de imagem em tempo real e
perfeito: Suporte a DVI, VGA, HDMI.
• Assegura tempos curtos de reação em aplicações de missão criticas.
KVM High-end multi-plataforma de comuta até 4 usuários
IP simultâneas.
ServSwitch CX Quad IP
• Acesso compartilhado para um local e quatro consoles de IP do
usuário via browser ou VNC.
• 16 portas de computador multiplataforma.
• Perfeita qualidade de vídeo de até 1600 x 1200.
• Integre várias unidades aumentando o numero de portas.
• Compativel com software de gerenciamento Wizard.net
• Acesso compartilhado para um usuário local e quatro consoles IP via
browser ou VNC.
Instale um monitor, teclado e mouse em um rack padrão
19” ocupando apenas 1U.
KVT Console ServTray
• Montável em rack fechado ou rack estrutural padrão 19”
• Compacto, somente 1U de altura.
• O kit de trilho traseiro universal permite a montagem em gabinetes
com profundidade de 602 mm a 1104.9 mm.
• Opções com KVM de até 16 portas integradas.
• Resolução máxima de 1280 x 1024.
Obtenha um vídeo digital perfeito sem perda, e extenda DVI, USB, e áudio sobre sua
LAN.
ServSwitch™
Agility
• Extensor e comutador KVM sobre IP.
• Compressão sem perdas, minimiza o uso da largura de banda, enquanto maximiza a experiência do
usuário.
• Configure sua rede para atender suas necessidades: extensão ponto-a-ponto, comutação KVM.
• Possui suporte a teclado/mouse e emulação para outros dispositivos de interface padrão (HIDs), tais como
telas sensíveis ao toque ou flash drives.
ACR1000A
KVP4004A
KV4161A
KVM de Alto Desempenho
Para todas as características e especificações, acesse blackbox.com.br/multimidia. Para detalhes de valores, ligue para o 11 4134 4000
Cabos UTP CATx
Estação de
Usuario Local
Modulo SAM
(Server Access Module)
ServSwitch CX Quad
Até 4 usuarios IP
simuntaneo
KVT417A-1UV-R3

| 7
SOLUÇÕES COMPLETAS
Junte-se à Black Box e tenha acesso à mais extensa linha de produtos. Contamos com um Suporte Técnico
gratuito de 24/7, e você poderá oferecer soluções integrais e confiáveis que resolverão os verdadeiros
desafios de seus clientes.
Redes
Infra&
Cabeamento
ProAV&
DigitalSignage
KVMdeAlto
Desempenho
Armazenamento
paraDispitivos
Móveis
• Switches Ethernet & Extensores
• Conversores de Mídia
• Extensores Serial & USB
• Alimentação PoE
• Gabinetes & racks
• Gabinetes acústicos
• Armazenamento de dispositivos móveis
• Cabeamento e painéis de conexões
• Extensores de Vídeo
• Conversores & scalers
• Switches de vídeo
• AV sobre IP
• Extensão KVM
• KVM sobre IP
• Espaço para servidores KVM
• Segurança KVM
• Carrinhos portáteis com prateleiras configuráveis
• Carrinhos com prateleiras fixas de baixo custo
• Sistema de Armários em Módulos
• Adaptadores de Rede
• Sem fio (ponto a ponto & roteadores 3G/4G)
• Soluções para Data Center
• Video Walls
• Digital signage
• Extensão HDBaseT
• Cabos & Switches
• Comutador KVM para desktop
• Vídeo em HD & Matriz de periféricos
• Módulos KVM
• Extensão virtual para desktop
Para todas as características e especificações, acesse blackbox.com.br/multimidia. Para detalhes de valores, ligue para o 11 4134 4000
Soluções Completas

11 4134 4000 | blackbox.com.br
Soluções Completas
A mais completa linha de prdutos e soluções
para comunicação e infraestrutura de redes
do mundo
A Black Box Network Services atua do projeto
a instalação em areas como:
• Sala de Operação (NOC)
• Data Center
• Sala de Equipamentos
• Call Center
• Sala Multimidia
• Serviços de TI
• Field Services
• Help Desk
Acesse e
saiba mais.
Juntos, Black Box e CommScope
oferecem um conjnto de
soluções completas em cobre,
fibras ópticas e sistemas
inteligentes gerenciados. Como
Business Partner autorizado,
a Black Box mantém uma
equipe de técnicos certificados
CommScope para proporcionar
o melhor projeto para o seu
ambiente.
A Black Box em parceria
com a Cisco pode ajudar sua
organização a implementar e
gerenciar suas soluções.
Possuímos certificações e
experiência em soluções
Cisco, estamos prontos para
total apoio em seus projetos
e escolha de tecnologia para
obter os melhores resultados.
Com mais de 400 certificações
no mundo incluindo CCIE,
CCNA/DA, CCNP/DP, a Black Box
está preparada para te ajudar.
A Black Box é uma das empresas
com maior certificação
do mundo a representar a
ShoreTel. Com sua experiência
e“know-how”em diversas
soluções tecnológicas, a Black
Box sempre dá prioridade
ao objetivo de cada cliente e
fornece as soluções ShoreTel
sem terceirizar instalação,
suporte ou manutenção.

Comunicação visual

Mais conteúdo relacionado

Mais procurados

Semelhante a Comunicação visual

Comunicação visual
