1. Vídeo e Multimídia

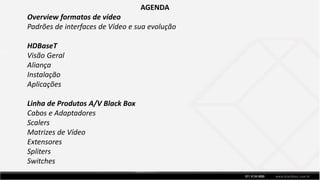

2. AGENDA
Overview formatos de vídeo
Padrões de interfaces de Vídeo e sua evolução
HDBaseT
Visão Geral
Aliança
Instalação
Aplicações
Linha de Produtos A/V Black Box
Cabos e Adaptadores
Scalers
Matrizes de Vídeo
Extensores
Spliters
Switches

3. FORMATOS DE VIDEO
Vídeo Composto (Analógico, limitado a 480i).
Um dos mais comuns formatos de vídeo que pode ser encontrado em diversos tipos
de dispositivos, desde jogos de vídeo para aparelhos de VHS e DVD players. Vídeo
Composto é limitado a 480i (definição padrão) resolução. A maioria dos projetores e
TVs ainda possuem este tipo de sinal em bora seja um padrão considerado antigo.
Como o seu nome sugere, o Vídeo Composto possui a luminancia (preto e branco), a
crominancia (cor) e os pulsos de sincronização combinados em um sinal. Quando
desenvolvido, o Vídeo Composto foi projetado trabalhar com cor e sinais pretos e
brancos da TV. Esta compatibilidade retroativa assegurou uma transição entre os
dois formatos nos anos 50. Os conectores mais comuns são RCA e BNC.

4. FORMATOS DE VIDEO
O vídeo Y/C também conhecido como S-Vídeo (limitado a 480i )
Foi introduzido nos anos 80 para superar algumas das falhas associadas ao vídeo
composto. É um formato vídeo menos codificado. As informações de cores (C) e de
luminância (Y) são transmitidas separadamente para produzir uma imagem mais
afinada no dispositivo de exibição. A maioria dos equipamentos de vídeo com
conector S-Vídeo tem também um conector vídeo composto. Um passo acima de um
sinal de vídeo composto, mas ainda limitado a sinais de alta definição. Relativamente
um sinal S-Video chega a cerca de 25% superior em detalhes de imagem do que um
sinal de vídeo composto

5. FORMATOS DE VIDEO
Vídeo Componente/YPbPr (Analógico, 480i para 1080i
suportado).
Sinais de componente (YPbPr) podem ser originados em várias
resoluções e pode suportar desde um simples sinal 480i básico
até os padrões de alta definição HDTV. Sinais de alta definição
geralmente são originados em saídas de 1080i,720p ou até
mesmo 1080p embora não seja comum.

6. FORMATOS DE VIDEO
Formatos baseados em VGA– (RGB Analogico)
As placas gráficas RGB da IBM, introduzidas em 1987, representou uma grande melhoria sobre
os padrões EGA. o VGA suporta resolução de 640 x 480 com 256 cores. O sinal RGB analógico
utiliza sincronismo horizontal e vertical separados, apresentados em um conector HD15. O
padrão VESA (Vídeo Electronics Standards Association) trouxeram uma estrutura de
interoperabilidade a um mercado que era uma mistura de concorrentes e de placas
frequentemente incompatíveis.
Comparativos de padrões VESA resolução máxima:
VGA (Video Graphics Array) 640 x 480
SVGA (Super Video Graphics Array) 800 x 600
XGA (Extended Graphics Array) 1024 x 768
WXGA (Wide Extended Graphics Array) 1366 x 768
SXGA (Super Extended Graphics Array) 1280 x 1024
UXGA (Ultra Extended Graphics Array) 1600 x 1200
WUXGA (Wide Ultra Extended Graphics Array) 1920 x 1200

7. FORMATOS DE VIDEO
Digital Visual Interface – (DVI)
O DVI foi criado para acomodar interfaces analógicas e digitais em um único conector. O DVI
opera em até 165 Mhz, assim a imagem pode ser gerada em até 1920 x 1200@60Hz em um
monitor digital. Existem três padrões DVI, é importante compreender cada um ao escolher o
equipamento e os cabos.
DVI-A—Este padrão de alta resolução, somente analógico fornece melhorias para os formatos
VGA padrão, mas por causa do processo de conversão digital para analógico, não entrega uma
qualidade de imagem Digital. Este tipo de conector é encontrado muito raramente em
equipamento.
DVI-D interface somente digital fornece uma imagem de alta qualidade e taxas de transferência
rápidas. Todos os sinais de PCs são digitais, assim um canal de vídeo puramente digital significa
que nenhuma degradação de sinal é introduzida por conversões digital para analógico/analógico
para digital.
DVI-I—Suporta uma conexão analógica para analógica ou digital para digital. Ele pode ser usado
com adaptadores para permitir a conectividade analógica a um monitor VGA , DVI-I ou DVI-D.

8. FORMATOS DE VIDEO
High-Definition Multimedia Interface –(HDMI)
HDMI é uma interface digital de áudio e vídeo que permite transmitir em alta
definição. Além de possuir uma qualidade de transmissão mais elevada do que a
maioria das demais interfaces o HDMI fornece comunicação entre qualquer fonte de
áudio e vídeo digital, compatível com qualquer dispositivo. Por meio de um único
cabo, o HDMI suporta qualquer formato de vídeo. Isso inclui resoluções padrão
(480i/p, 576i/p), de alta definição (720p, 1080i/p) e nas especificações 1.4 e 2k
(2160p). O HDMI 2.0 melhorou a qualidade de imagem e som. As resoluções
suportadas passaram ser Ultra HD, com taxa de 50 ou 60 Hz de frequência

9. FORMATOS DE VIDEO
HDBASE-T
O que é o padrão HDBaseT ?
• Um padrão de conectividade multimídia de alta definição
usando um único Cabo de Par trançado.
• Desenvolvido e gerenciado pela Aliança HDBaseT
• Baseado em Ethernet
• Padronização – IEEE 1911

10. FORMATOS DE VIDEO
Aliança HDBaseT
A Aliança HDBaseT proporciona uma padronização entre
dispositivos de Video, seja eles usados para aplicações do
mercado corporativo como SOHO proporcionando conteúdo
HD Multimedia.
Padrão fundado pelos fabricantes

11. FORMATOS DE VIDEO
HDBASE-T
O que é o padrão HDBaseT 5play
Oferece convergência entre...
• Vídeo HD descompensado.
• Áudio
• Ethernet
• Alimentação
• Sinais de controle
Através de um único cabo CATX de até 100metros.

12. FORMATOS DE VIDEO

13. FORMATOS DE VIDEO
Quais formatos de Áudio e Vídeo são suportados pelo HDBaseT ?
Todos as versões da interface HDMI são suportadas incluindo
a versão 1.4 e a maiorias dos formatos da versão 2.0.
• Vídeo: Resolução máxima 4K (UHD), CEC, EDID, HDCP e
Multi-streaming.
• Áudio: Todos os formatos, Dolby Digital, DTS,Dolby TrueHD,
DTS HD-Master Áudio, Dolby Pro Logic Liz 7.1 & 9.1

14. FORMATOS DE VIDEO
HDBaseT pode ser utilizado através de uma Rede Ethernet ?
Não, Embora o padrão HDBaseT utiliza as mesmas codificações
da tecnologia Ethernet e até mesmo o mesmo tipo de
modulação no entanto os frames ethernet utilizados no
HDBaseT são diferentes dos frames Ethernets convencionais.

15. FORMATOS DE VIDEO
Quais tipos de sinais de controle são compatíveis ?
• RS232
• IR
• Ethernet
Posteriormente USB será suportado na versão HDBaseT 2.0

16. FORMATOS DE VIDEO
O que é alimentação PoH ?
• É um Padrão utilizado para alimentar os dispositivos
remotos.
• PoH é baseado no protocolo 802.3at.
• Os dispositivos não PoH não podem ser utilizados em
conjunto com outro dispositivo PoH.

17. FORMATOS DE VIDEO
HDBaseT formatos

18. FORMATOS DE VIDEO
Cabos CAT5e ou CAT6
HDBaseT funciona em ambos os cabos.
Recomendado CAT6 para aplicações em 4K
UTP ou STP
HDBaseT funciona em ambos os cabos.
Porem para ambientes com altos níveis de ruído cabos STP
São recomendados.

19. FORMATOS DE VIDEO
Onde o HDBaseT pode ser utilizado ?
Aplicações de Digital Signage.
• Distribuição de Vídeo.
• Estádios
• Aeroportos
• Elevadores
• Shopings
• Etc.

20. FORMATOS DE VIDEO
Onde o HDBaseT pode ser utilizado ?
Aplicações de Áudio e Vídeo Corporativo.
• Sala de reuniões
• Projetores
• Auditórios
• Salas de Vídeo Conferencia

21. FORMATOS DE VIDEO
Onde o HDBaseT pode ser utilizado ?
Educação.
• Salas de Aula
• Auditórios

22. FORMATOS DE VIDEO
Onde o HDBaseT pode ser utilizado ?
Medicina.
• Telemedicina
• Monitores de acompanhamento
• Dispositivos Médicos

23. Black Box Products
Cabos e Adaptadores

24. Black Box Products
Conversores/Scalers Uma solução econômica para a mudança de resolução, ampliar qualquer tipo de entrada
de vídeo analógico, digital.
Escala uma variedade de formatos para PC e saída HDTV.
Características VGA, Componente, S-Video, Composto, DisplayPort, HDMI e entradas DVI-D.
Permite que você economize em custos de hardware.
Controle através do painel frontal, um controle remoto IR, ou uma conexão RS-232 ou
Ethernet.
Simplifica o trabalho em ambientes com uma mistura de dispositivos de vídeo antigos e
novos.
Saídas VGA e HDMI 1080p vídeo.
Suporta uma extensão do sinal remoto IR até 1000 pés (300 m).
HDCP 2.0 compatível para conectar o Blu-ray.
Também suporta S/PDIF e saída de áudio estéreo.
Características modo de processamento de filmes 3:2 e 2:2.

25. Black Box Products
Matrix Solução de matriz de video. Permite o chaveamento de qualquer origem para qualquer
destino.
Gerencie e distribua qualquer sinal de AV
• Características até quatro cartões de entrada, cada um com quatro entradas, e até quatro placas de saída,
cada um com quatro saídas.
• Placas modulares HDMI, DVI, VGA, vídeo analógico e HDBaseT.
• Resoluções até 4K.
• API de controle flexível para integração com outros fabricantes
• Várias opções de controle.

26. Black Box Products
Extensores Estenda sinais Áudio & Vídeo sem fronteiras.
• Soluções de extensão para diversos tipos de interfaces de vídeo incluindo VGA, DVI,
Displayport, HDMI entre outros.
• Aplicações para CATx, HDBaseT, AVOIP e Fibra Ótica

27. Black Box Products
Spliters Faça divisão de imagens digitais ou analógicas em vários monitores, peça um splitter!
• Varias opções de formatos incluindo DVI,HDMI,SDI entre outros.
• Também trabalham com amplificadores e extensores, assim você pode colocar seus
monitores DVI a até 10 m do PC fonte.
• Podem ser cascateado para saídas adicionais.
• Fornece resolução até UHD 4K.

28. Black Box Products
Switches Switches de Vídeo
• Alterne fontes vídeo para um único monitor.
• Suporte para resoluções UHD.
• DDC2B compatível para conexões a de hoje mais recentes monitores digitais.
• Elimina a necessidade de mudar manualmente cabos HDMI entre as fontes.
• Ideal para salas de conferência, salas de aula e estações de trabalho multimídia.

29. Black Box Products
Obrigado!
