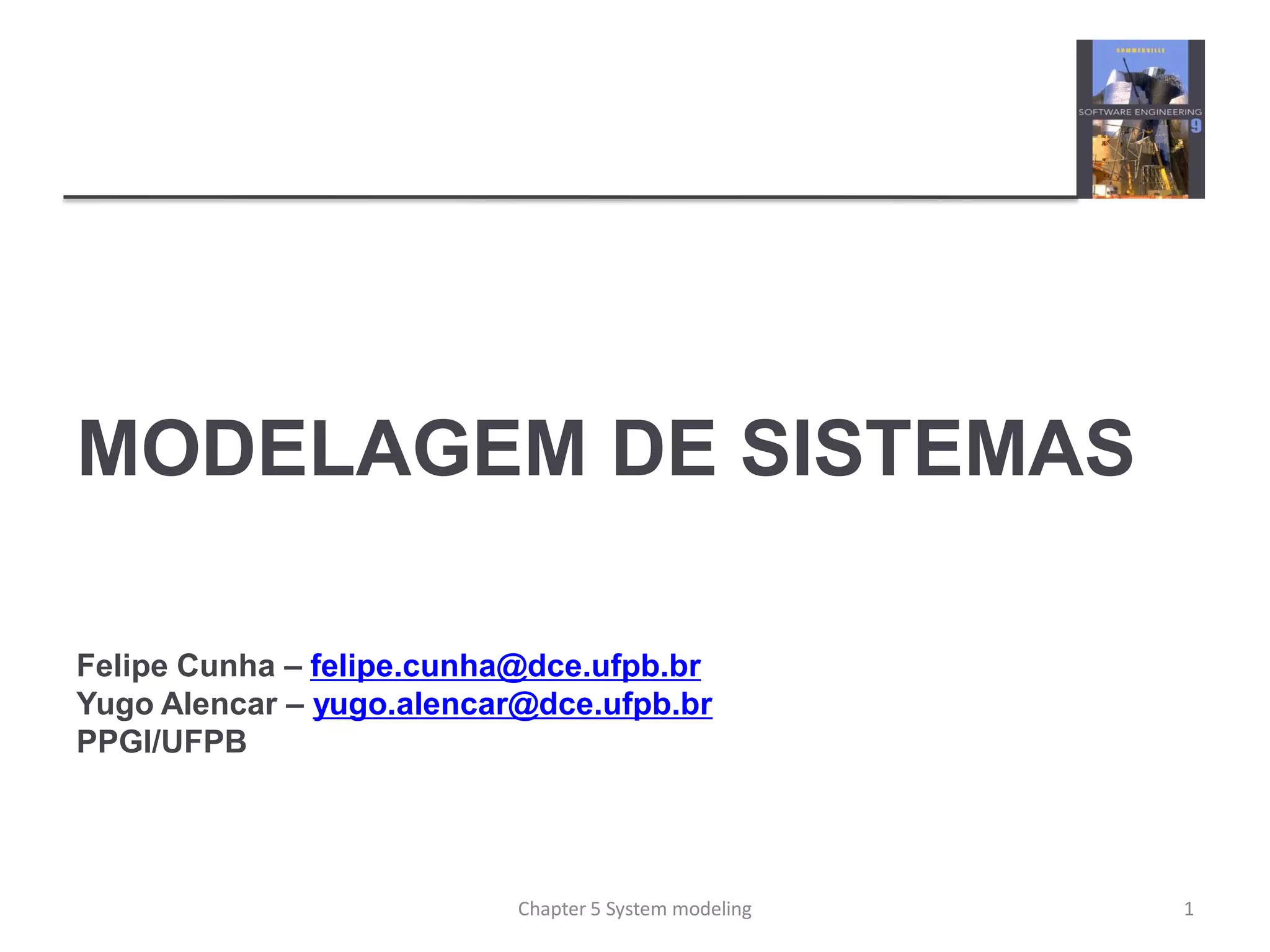

MODELAGEM DE SISTEMAS
Felipe Cunha – felipe.cunha@dce.ufpb.br
Yugo Alencar – yugo.alencar@dce.ufpb.br
PPGI/UFPB
1Chapter 5 System modeling

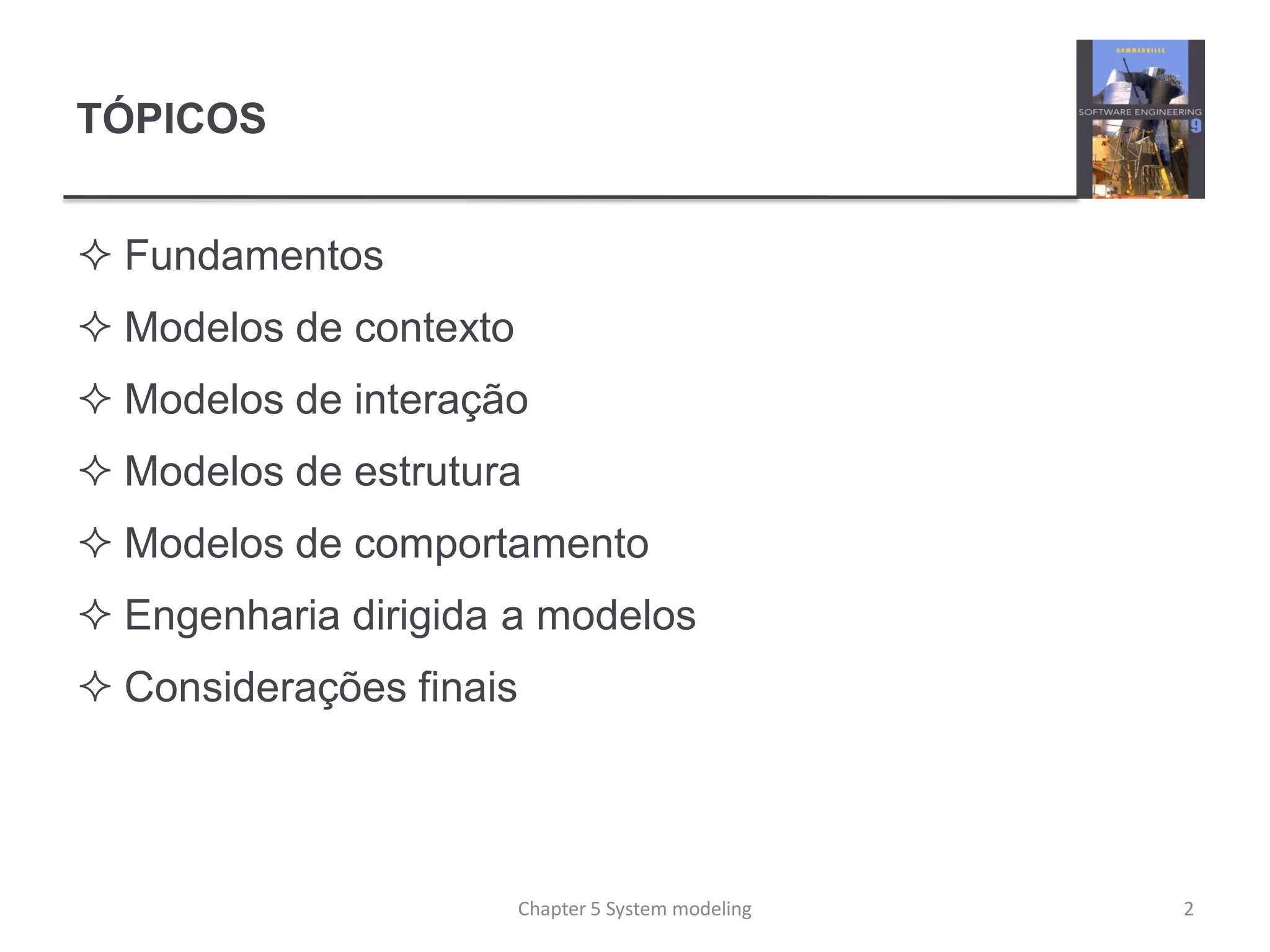

TÓPICOS
 Fundamentos
 Modelos de contexto
 Modelos de interação
 Modelos de estrutura
 Modelos de comportamento
 Engenharia dirigida a modelos
 Considerações finais
2Chapter 5 System modeling

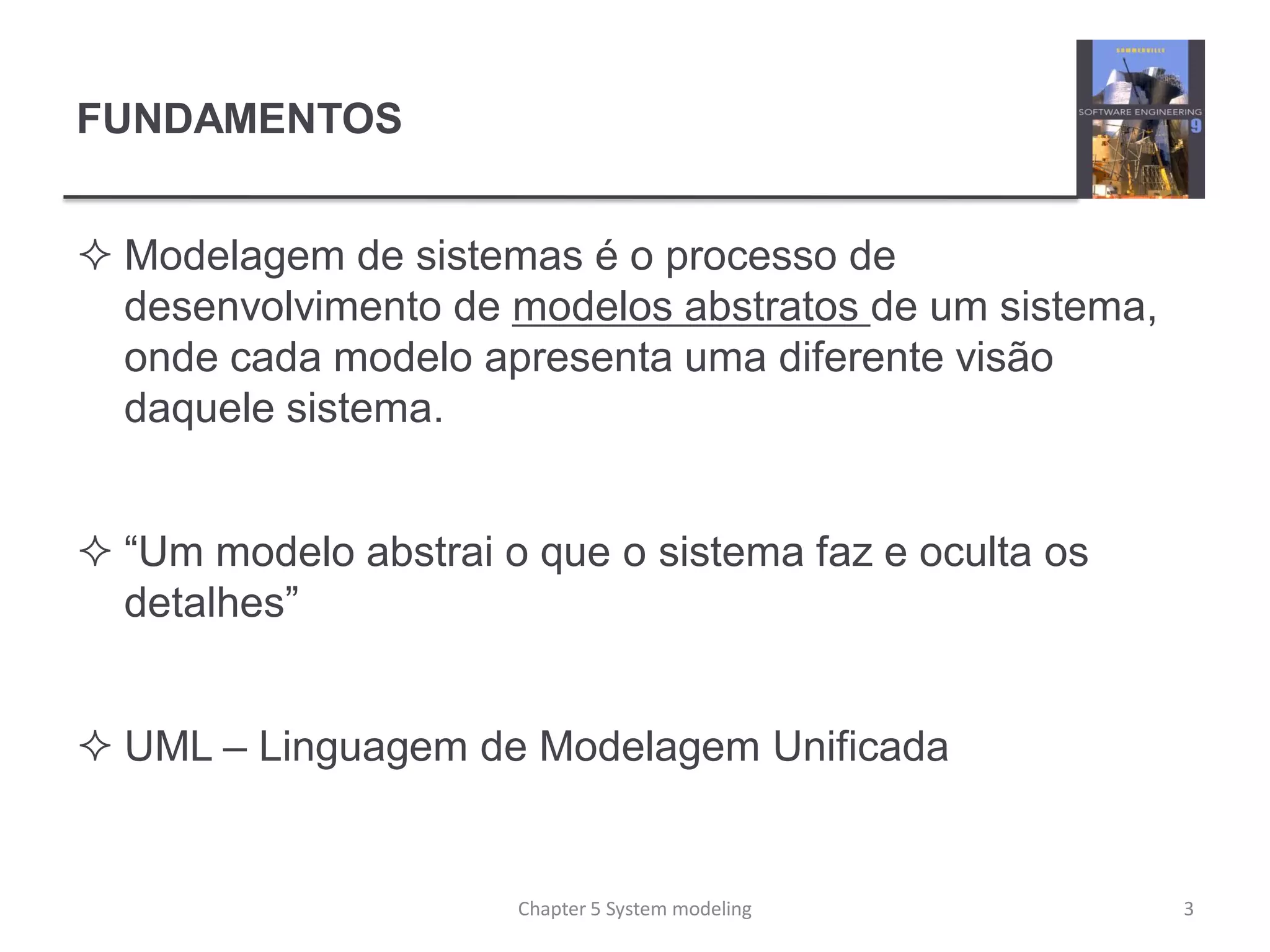

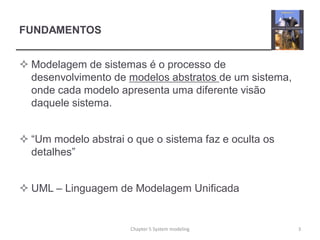

FUNDAMENTOS
 Modelagem de sistemas é o processo de
desenvolvimento de modelos abstratos de um sistema,
onde cada modelo apresenta uma diferente visão
daquele sistema.
 “Um modelo abstrai o que o sistema faz e oculta os
detalhes”
 UML – Linguagem de Modelagem Unificada
3Chapter 5 System modeling

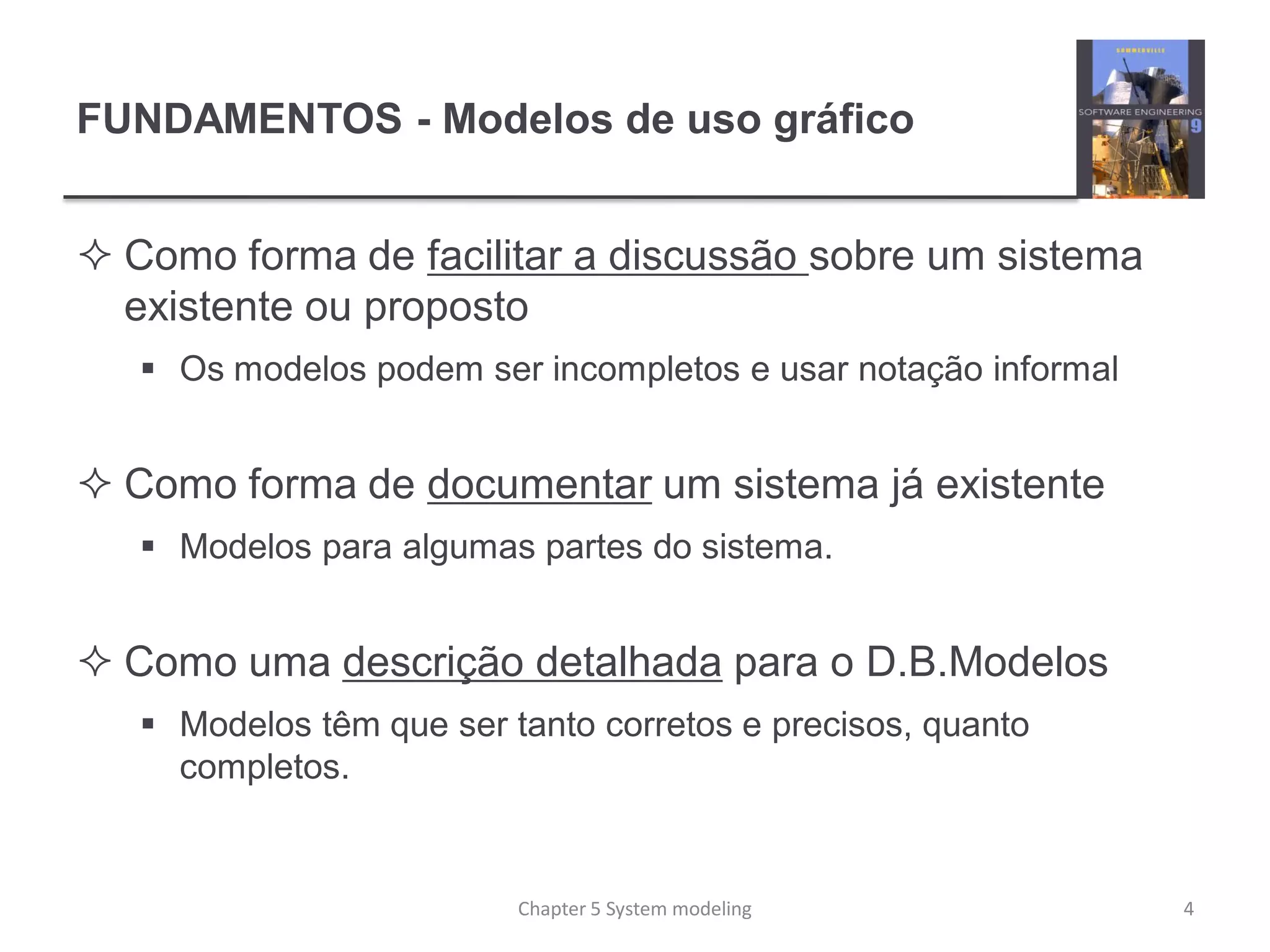

FUNDAMENTOS - Modelos de uso gráfico
 Como forma de facilitar a discussão sobre um sistema
existente ou proposto
 Os modelos podem ser incompletos e usar notação informal
 Como forma de documentar um sistema já existente
 Modelos para algumas partes do sistema.
 Como uma descrição detalhada para o D.B.Modelos
 Modelos têm que ser tanto corretos e precisos, quanto
completos.
4Chapter 5 System modeling

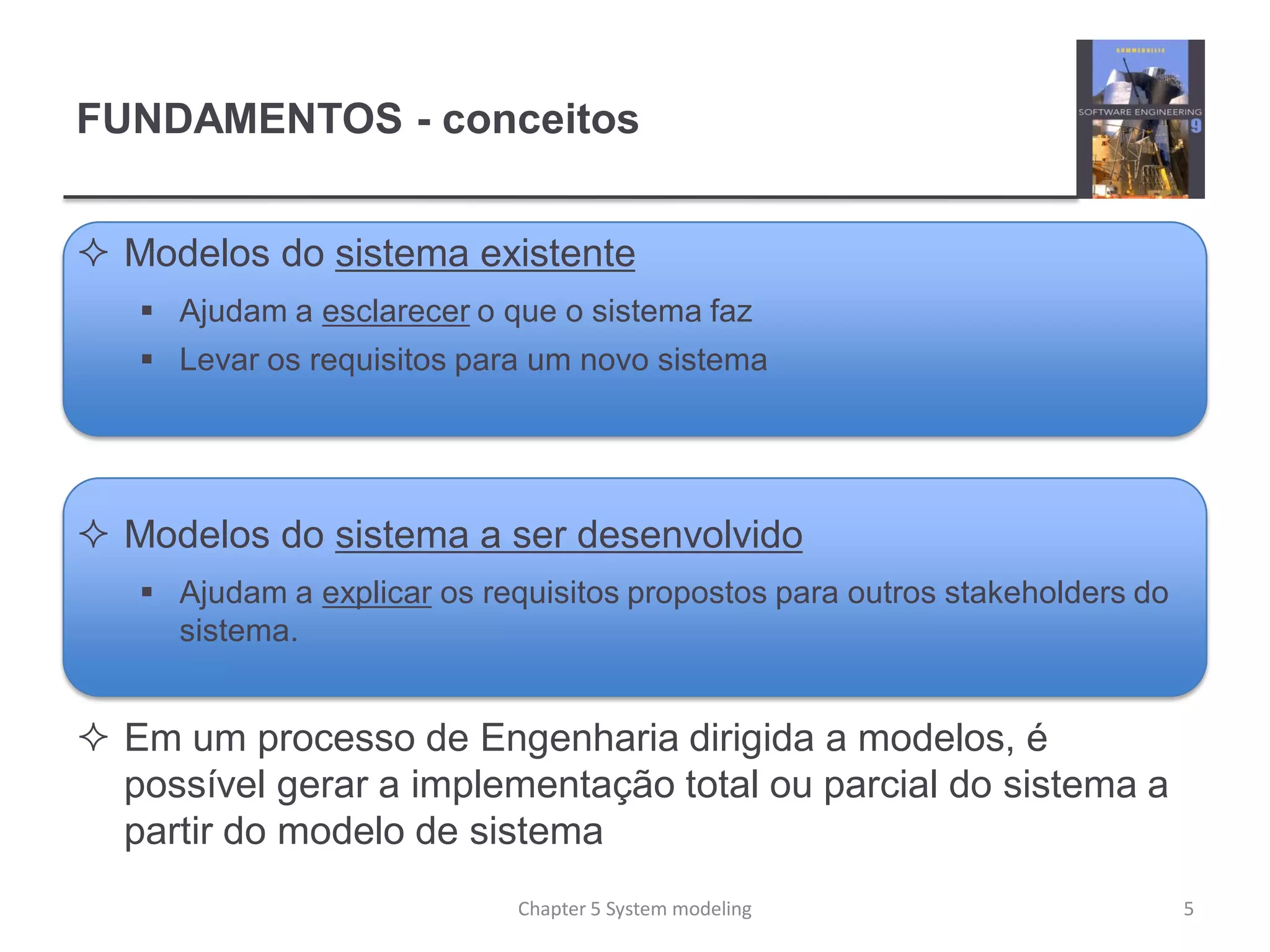

FUNDAMENTOS - conceitos
 Modelos do sistema existente
 Ajudam a esclarecer o que o sistema faz
 Levar os requisitos para um novo sistema
 Modelos do sistema a ser desenvolvido
 Ajudam a explicar os requisitos propostos para outros stakeholders do
sistema.
 Em um processo de Engenharia dirigida a modelos, é
possível gerar a implementação total ou parcial do sistema a
partir do modelo de sistema
5Chapter 5 System modeling

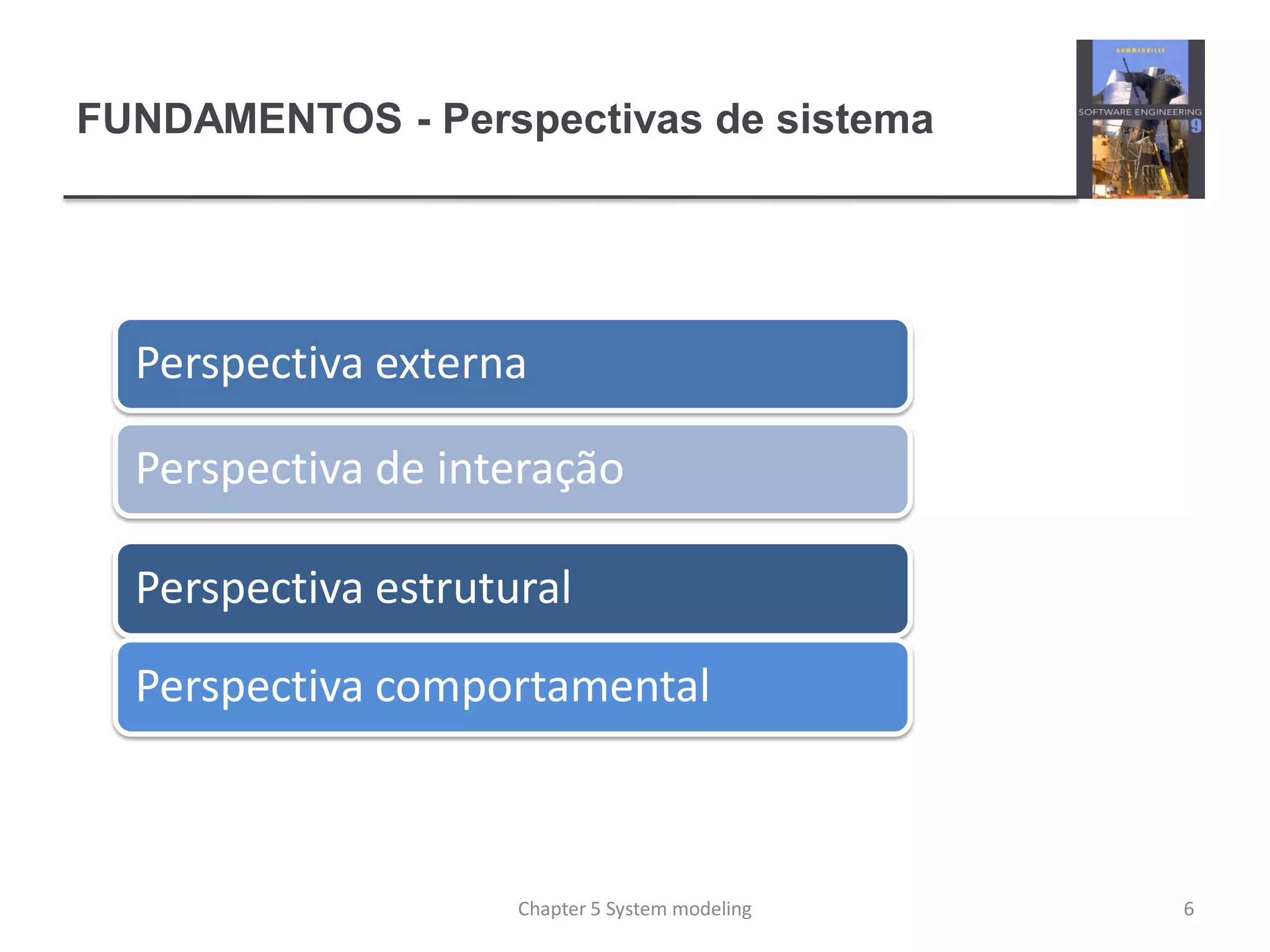

FUNDAMENTOS - Perspectivas de sistema
6Chapter 5 System modeling
Perspectiva externa
Perspectiva de interação
Perspectiva estrutural
Perspectiva comportamental

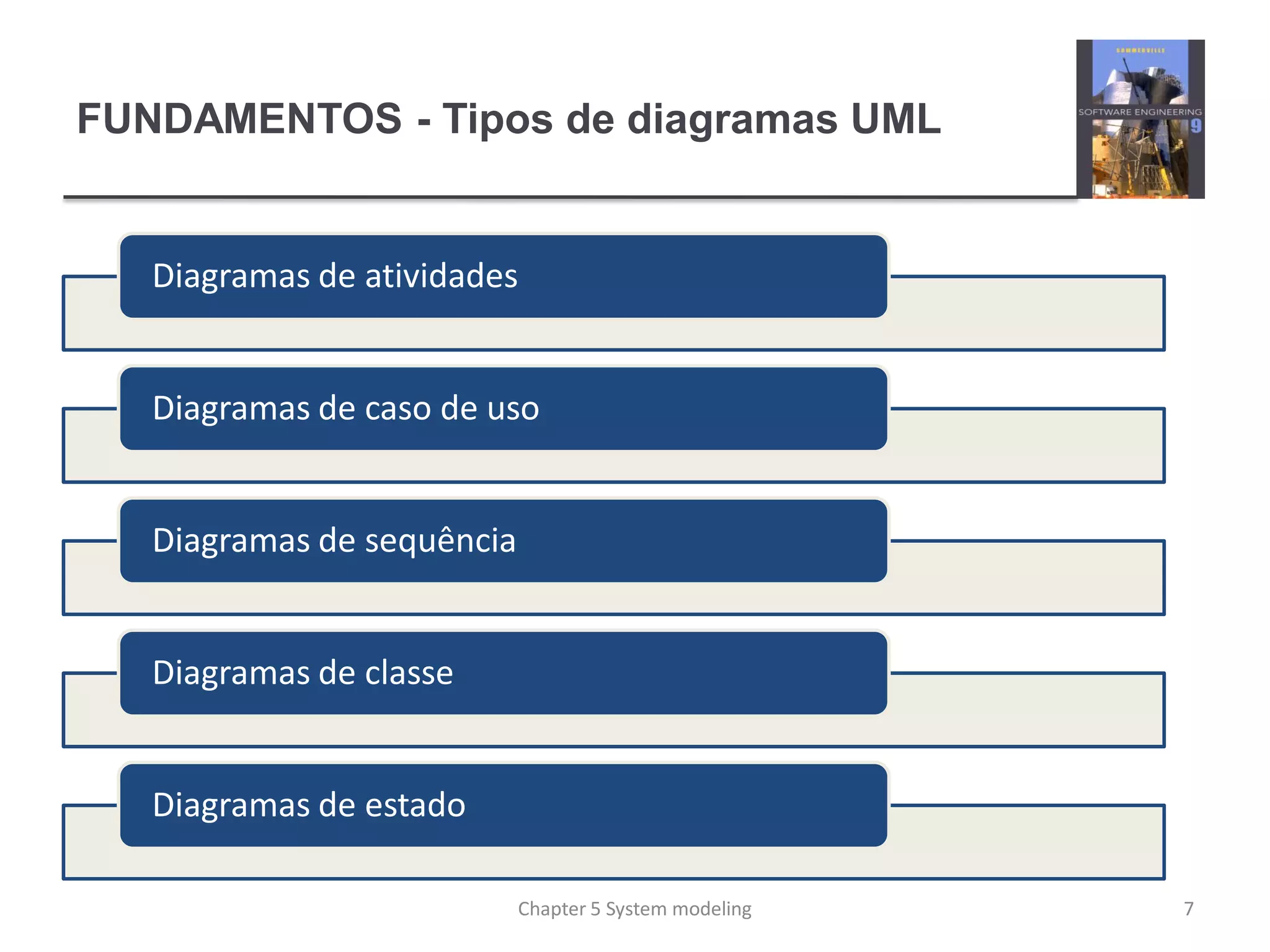

FUNDAMENTOS - Tipos de diagramas UML
7Chapter 5 System modeling
Diagramas de atividades
Diagramas de caso de uso
Diagramas de sequência
Diagramas de classe
Diagramas de estado

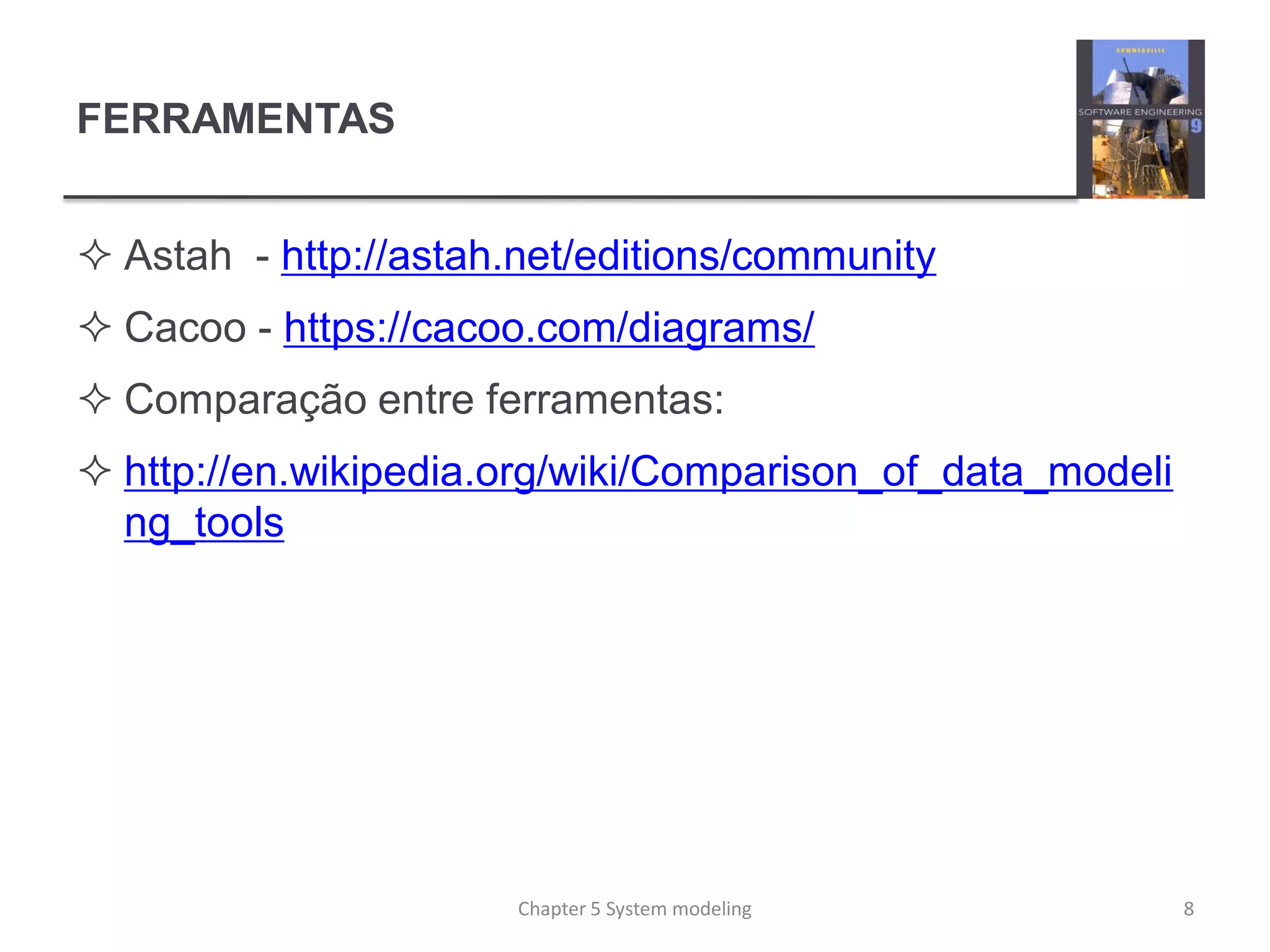

FERRAMENTAS
 Astah - http://astah.net/editions/community
 Cacoo - https://cacoo.com/diagrams/
 Comparação entre ferramentas:
 http://en.wikipedia.org/wiki/Comparison_of_data_modeli
ng_tools
Chapter 5 System modeling 8

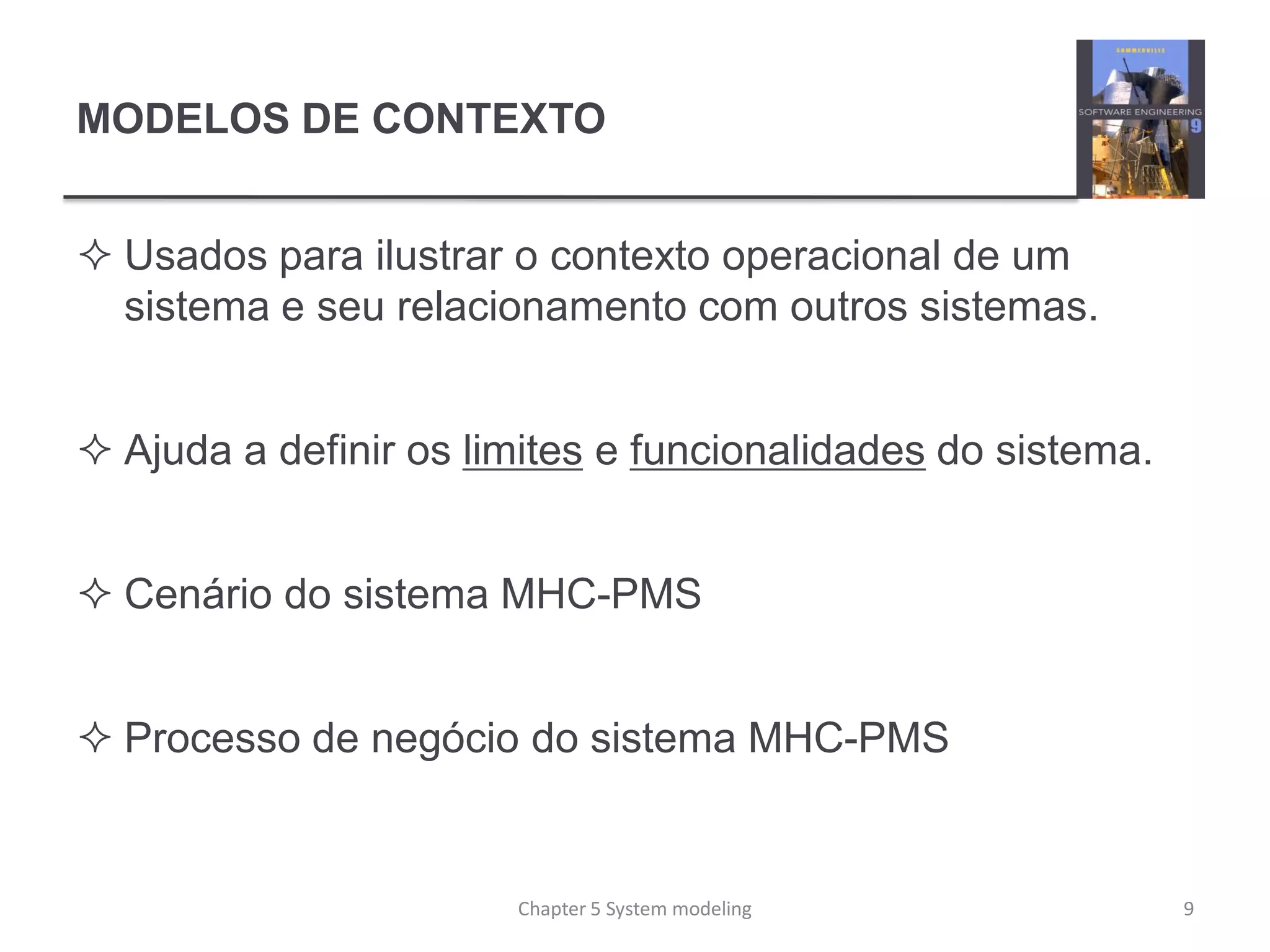

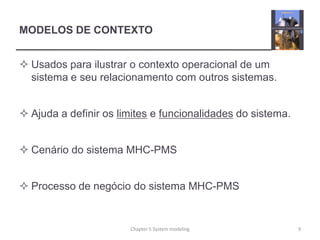

MODELOS DE CONTEXTO
 Usados para ilustrar o contexto operacional de um
sistema e seu relacionamento com outros sistemas.
 Ajuda a definir os limites e funcionalidades do sistema.
 Cenário do sistema MHC-PMS
 Processo de negócio do sistema MHC-PMS
9Chapter 5 System modeling

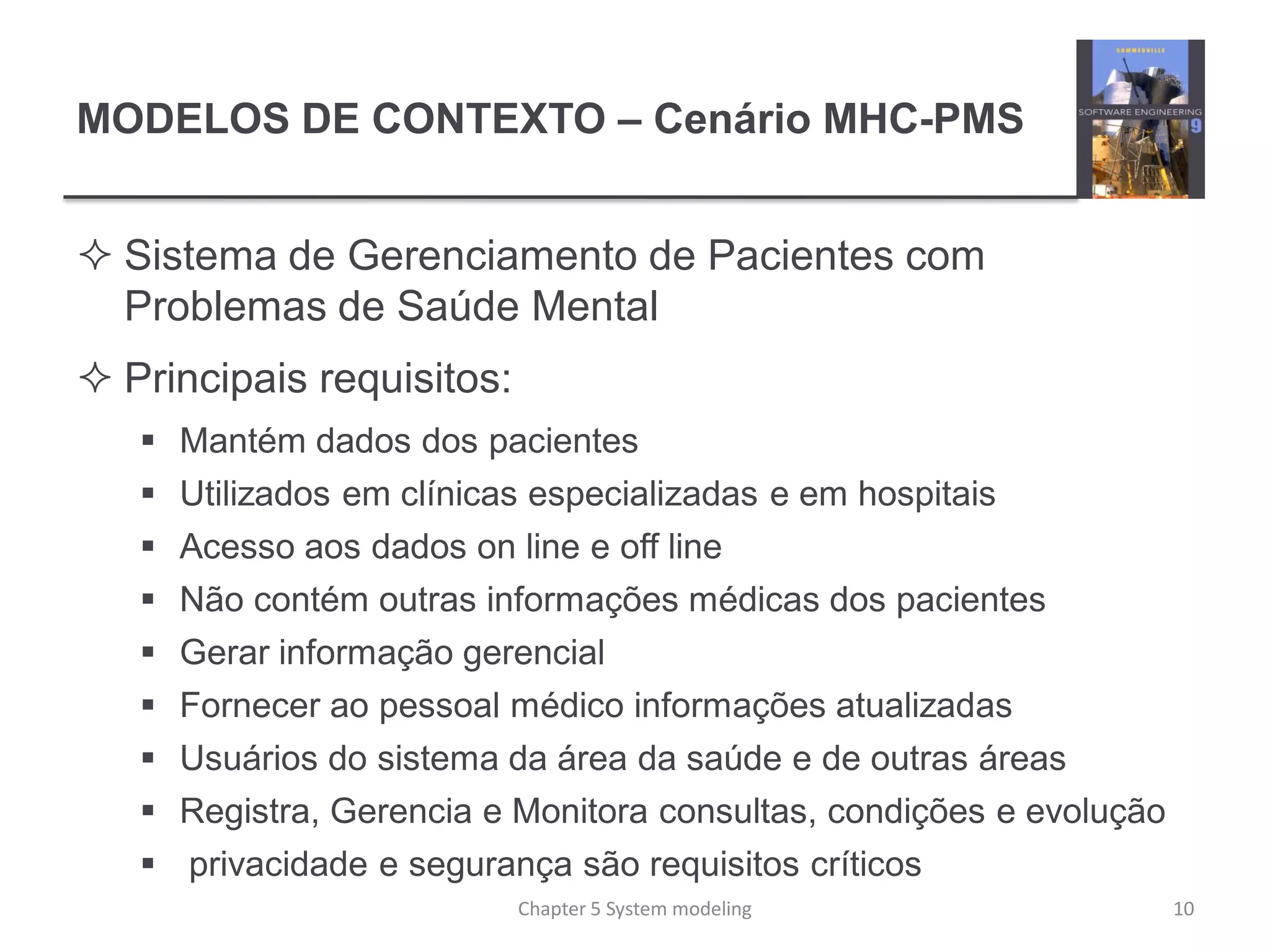

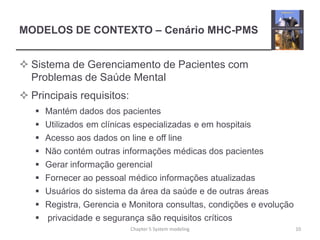

MODELOS DE CONTEXTO – Cenário MHC-PMS
 Sistema de Gerenciamento de Pacientes com
Problemas de Saúde Mental
 Principais requisitos:
 Mantém dados dos pacientes
 Utilizados em clínicas especializadas e em hospitais
 Acesso aos dados on line e off line
 Não contém outras informações médicas dos pacientes
 Gerar informação gerencial
 Fornecer ao pessoal médico informações atualizadas
 Usuários do sistema da área da saúde e de outras áreas
 Registra, Gerencia e Monitora consultas, condições e evolução
 privacidade e segurança são requisitos críticos
10Chapter 5 System modeling

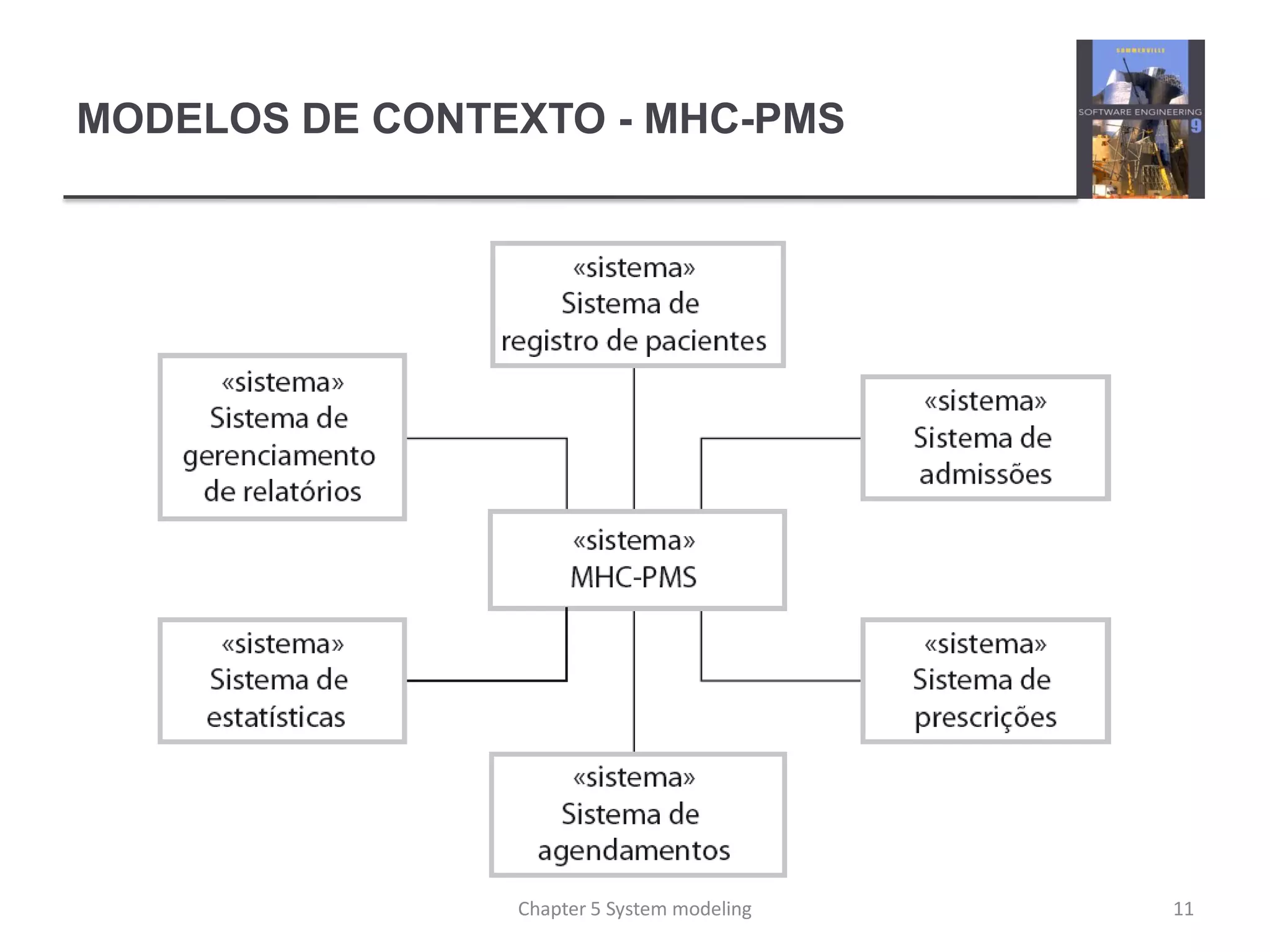

MODELOS DE CONTEXTO - MHC-PMS
11Chapter 5 System modeling

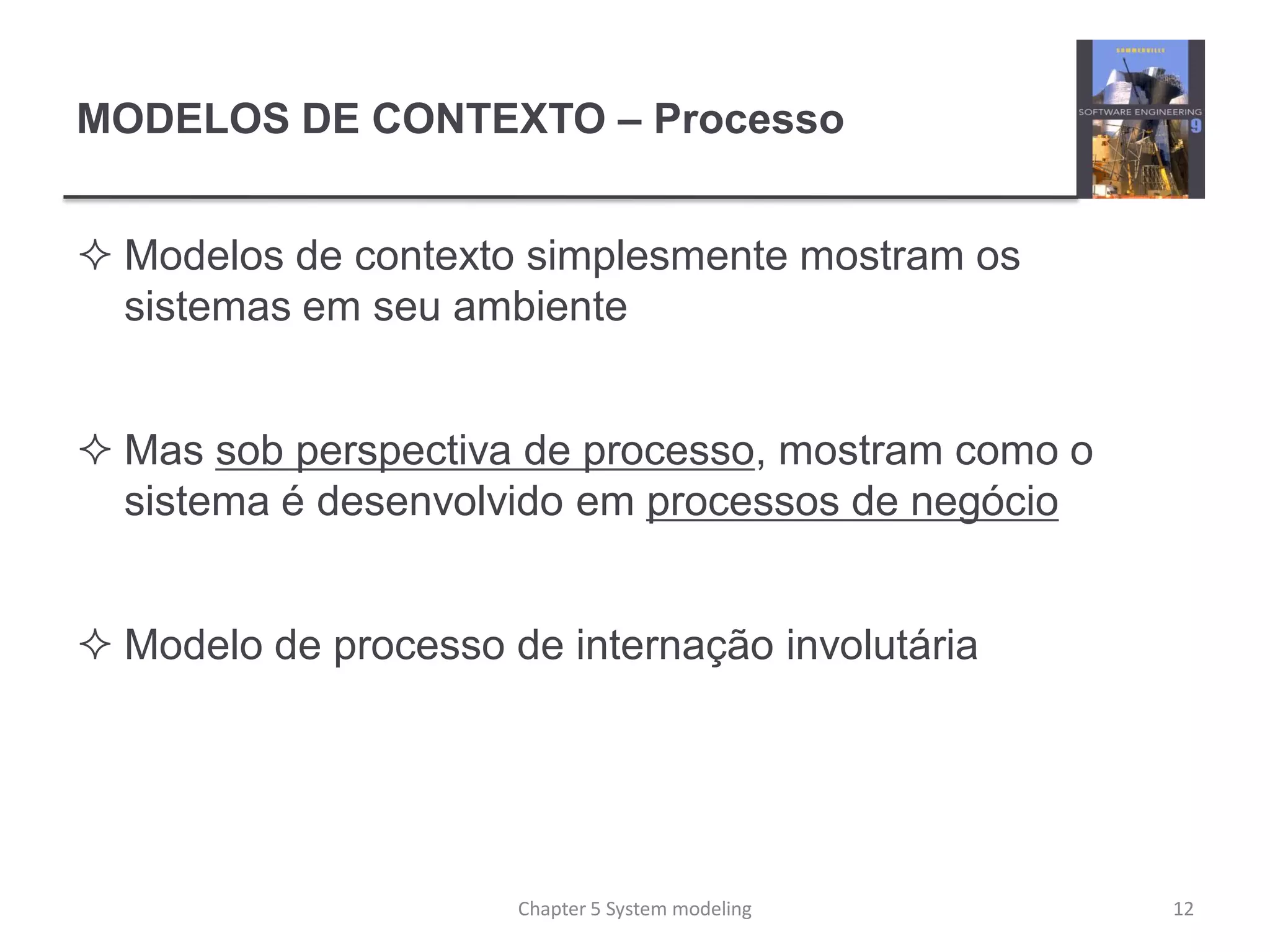

MODELOS DE CONTEXTO – Processo
 Modelos de contexto simplesmente mostram os
sistemas em seu ambiente
 Mas sob perspectiva de processo, mostram como o
sistema é desenvolvido em processos de negócio
 Modelo de processo de internação involutária
12Chapter 5 System modeling

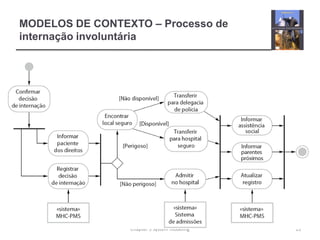

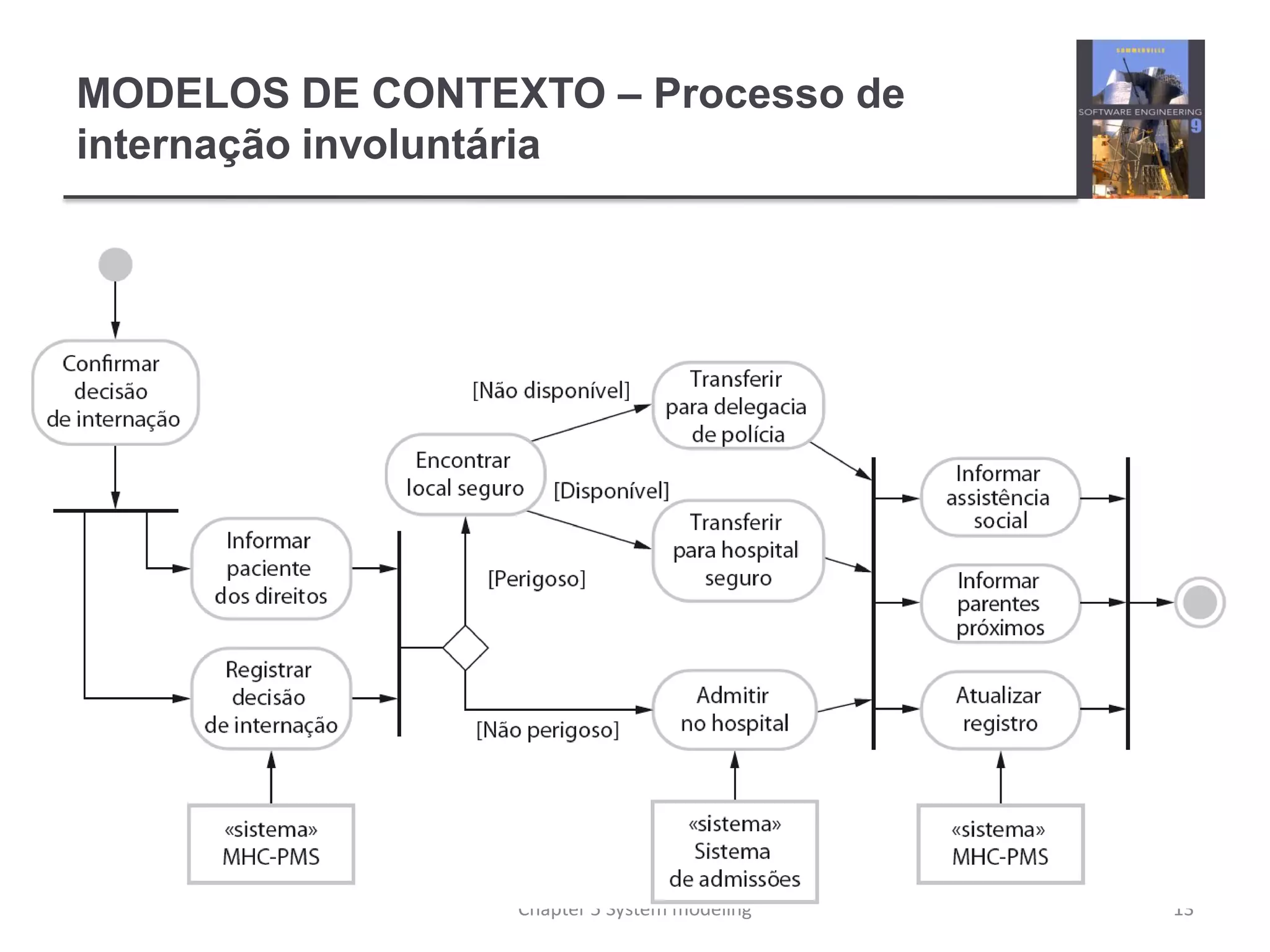

MODELOS DE CONTEXTO – Processo de
internação involuntária
13Chapter 5 System modeling

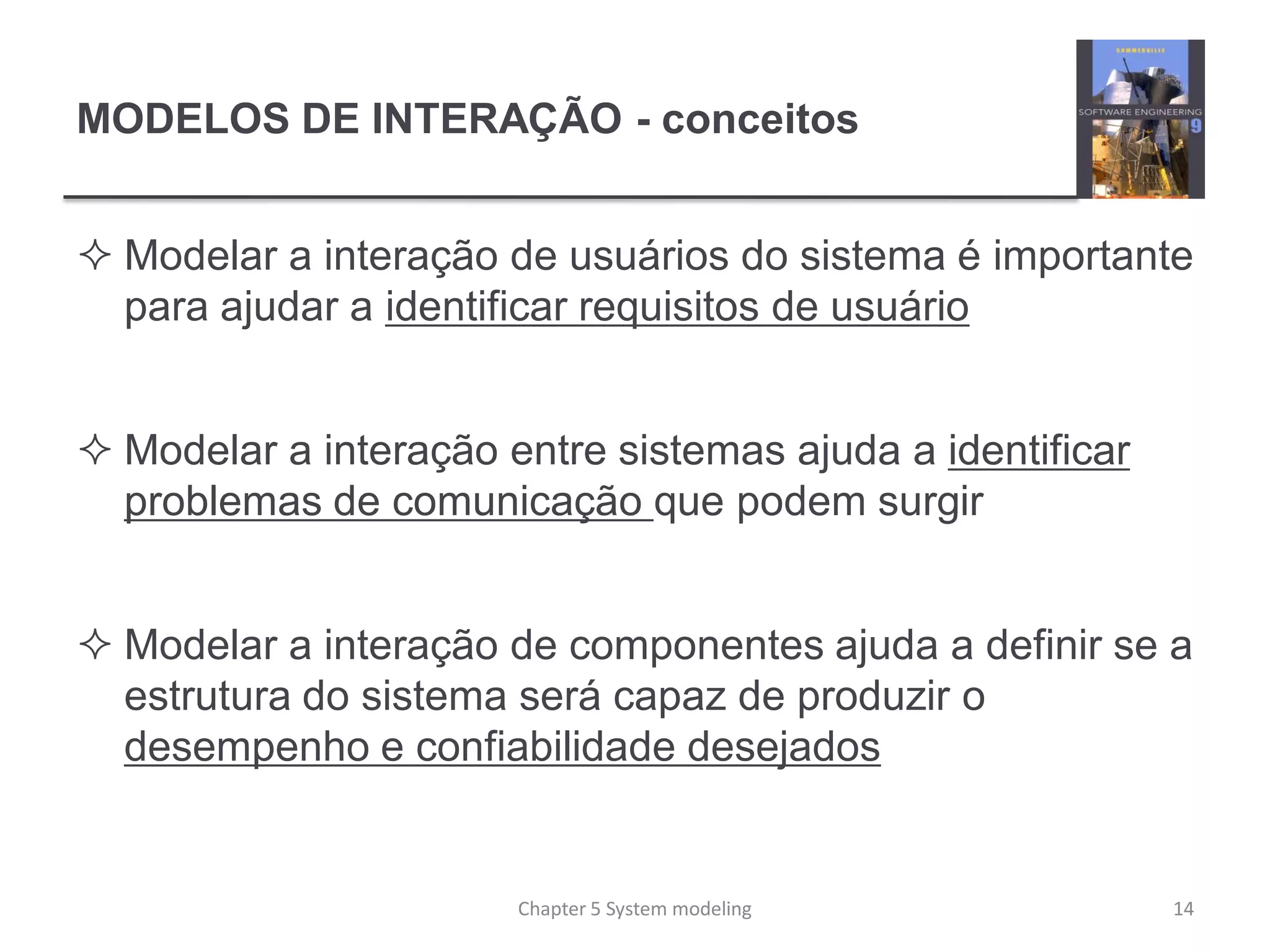

MODELOS DE INTERAÇÃO - conceitos
 Modelar a interação de usuários do sistema é importante
para ajudar a identificar requisitos de usuário
 Modelar a interação entre sistemas ajuda a identificar
problemas de comunicação que podem surgir
 Modelar a interação de componentes ajuda a definir se a
estrutura do sistema será capaz de produzir o
desempenho e confiabilidade desejados
14Chapter 5 System modeling

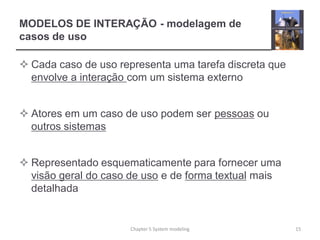

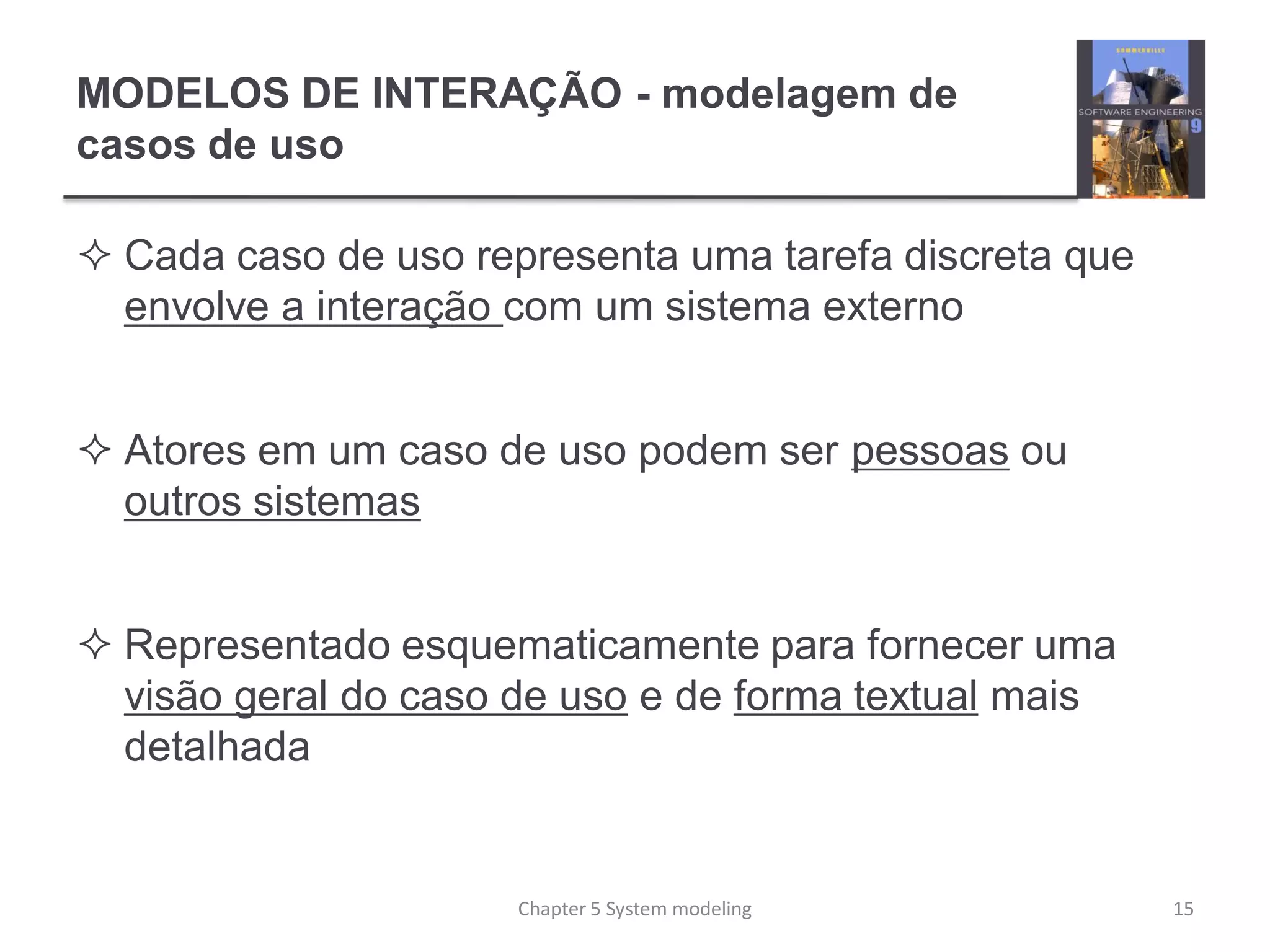

MODELOS DE INTERAÇÃO - modelagem de
casos de uso
 Cada caso de uso representa uma tarefa discreta que
envolve a interação com um sistema externo
 Atores em um caso de uso podem ser pessoas ou
outros sistemas
 Representado esquematicamente para fornecer uma
visão geral do caso de uso e de forma textual mais
detalhada
15Chapter 5 System modeling

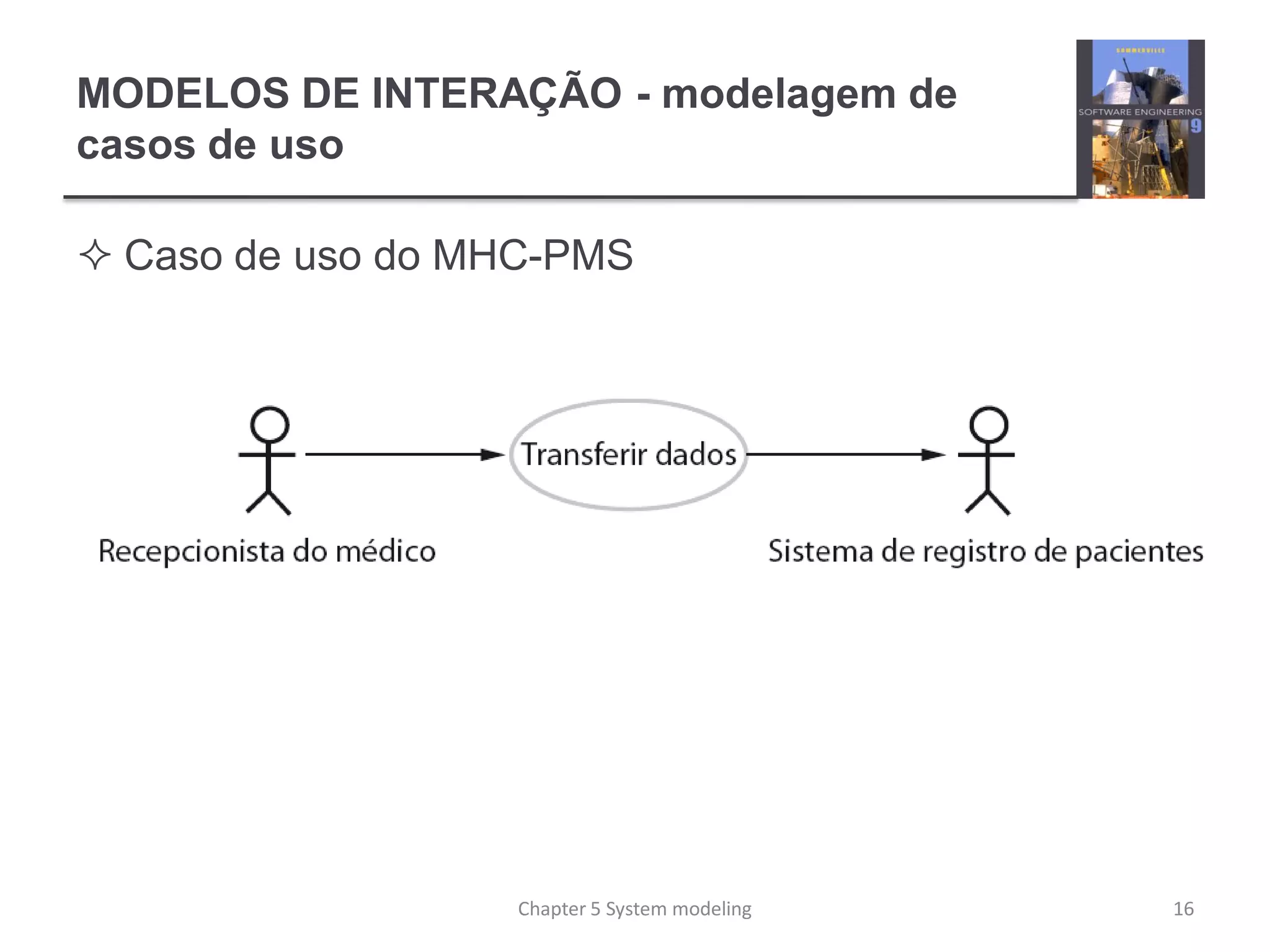

MODELOS DE INTERAÇÃO - modelagem de
casos de uso
 Caso de uso do MHC-PMS
16Chapter 5 System modeling

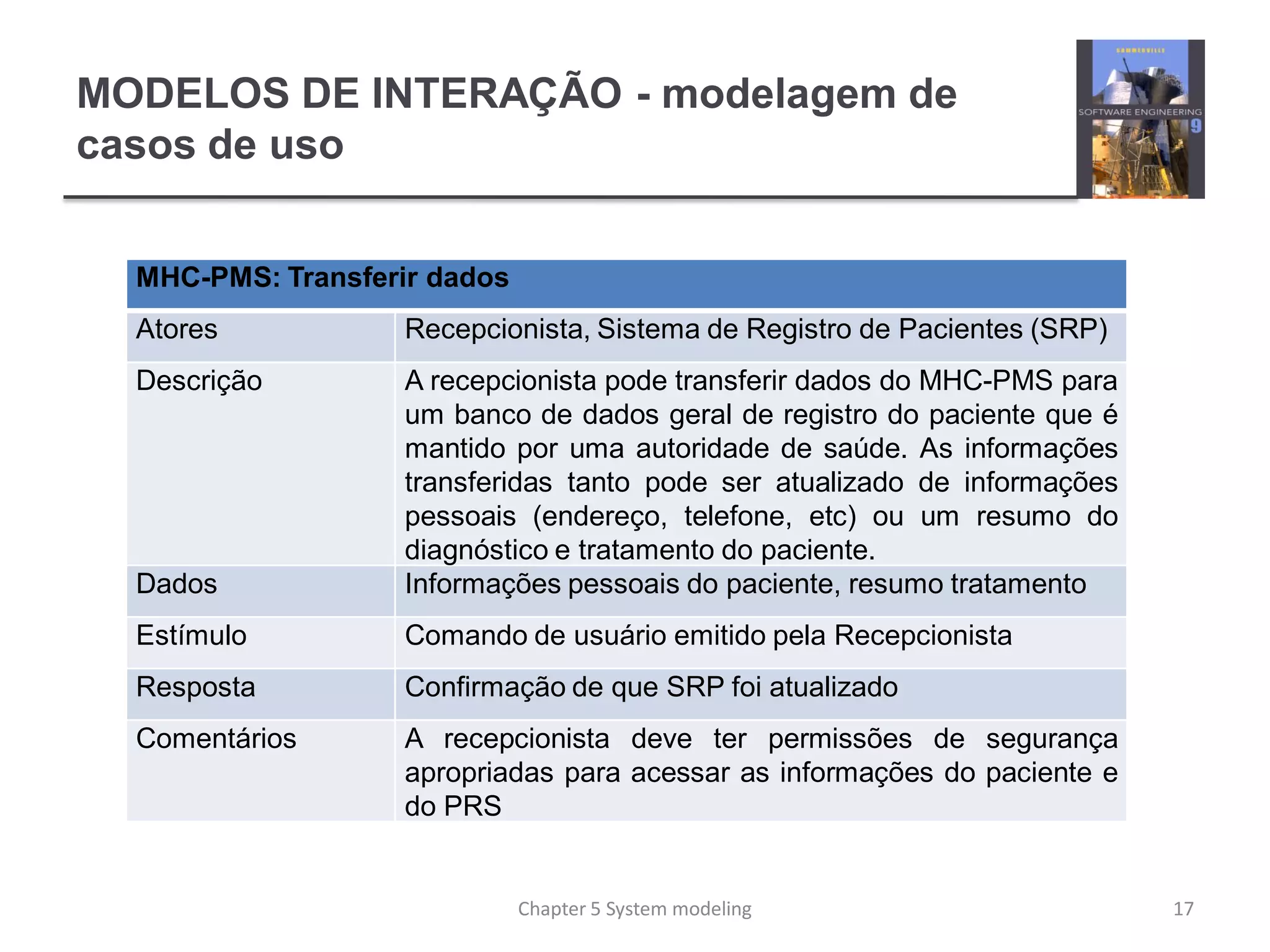

MODELOS DE INTERAÇÃO - modelagem de
casos de uso
MHC-PMS: Transferir dados
Atores Recepcionista, Sistema de Registro de Pacientes (SRP)
Descrição A recepcionista pode transferir dados do MHC-PMS para
um banco de dados geral de registro do paciente que é
mantido por uma autoridade de saúde. As informações
transferidas tanto pode ser atualizado de informações
pessoais (endereço, telefone, etc) ou um resumo do
diagnóstico e tratamento do paciente.
Dados Informações pessoais do paciente, resumo tratamento
Estímulo Comando de usuário emitido pela Recepcionista
Resposta Confirmação de que SRP foi atualizado
Comentários A recepcionista deve ter permissões de segurança
apropriadas para acessar as informações do paciente e
do PRS
17Chapter 5 System modeling

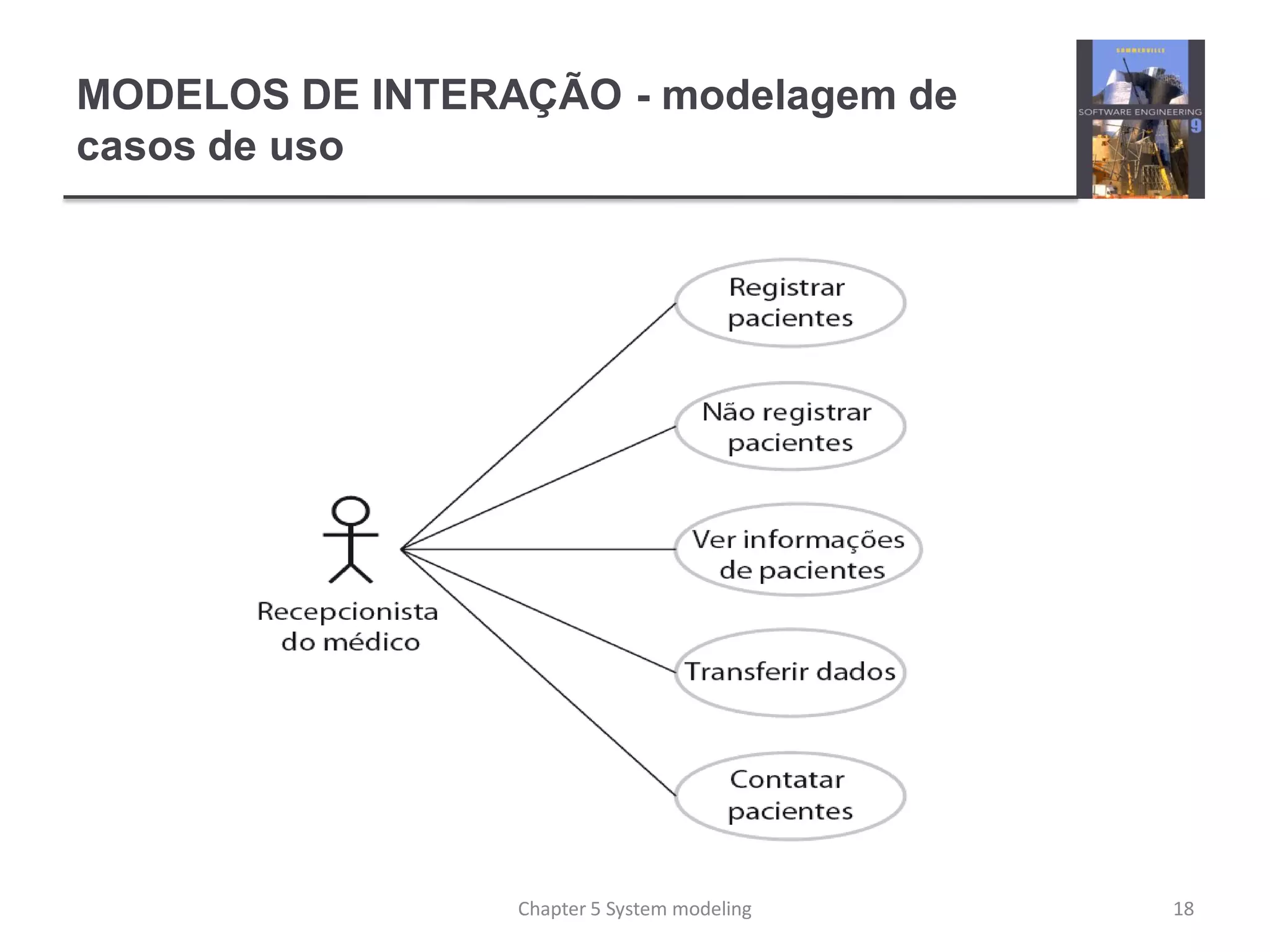

MODELOS DE INTERAÇÃO - modelagem de
casos de uso
18Chapter 5 System modeling

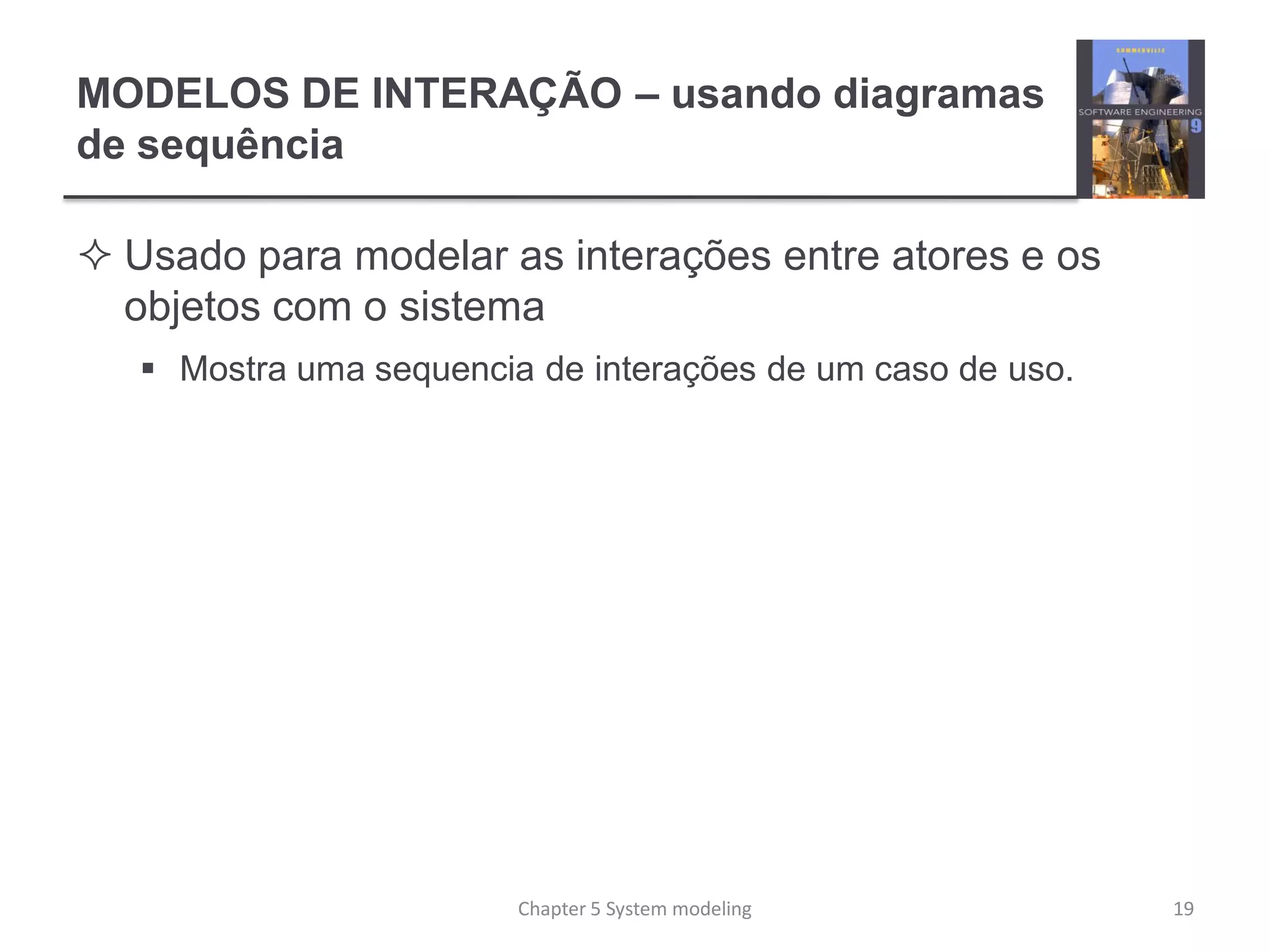

MODELOS DE INTERAÇÃO – usando diagramas
de sequência
 Usado para modelar as interações entre atores e os
objetos com o sistema
 Mostra uma sequencia de interações de um caso de uso.
19Chapter 5 System modeling

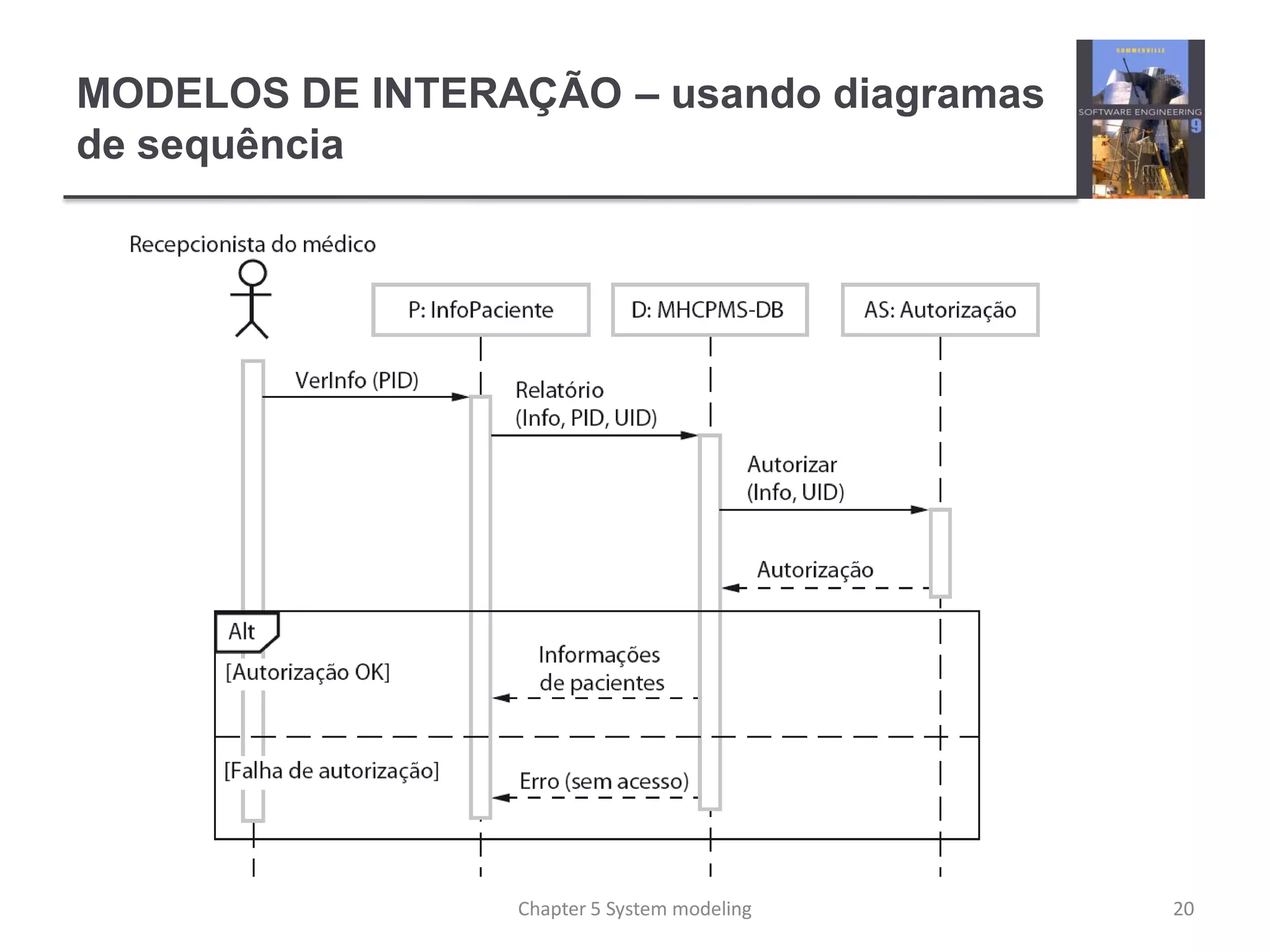

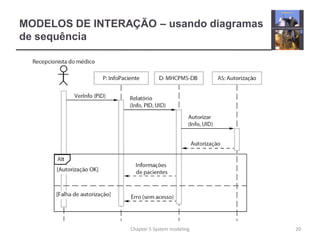

MODELOS DE INTERAÇÃO – usando diagramas
de sequência
20Chapter 5 System modeling

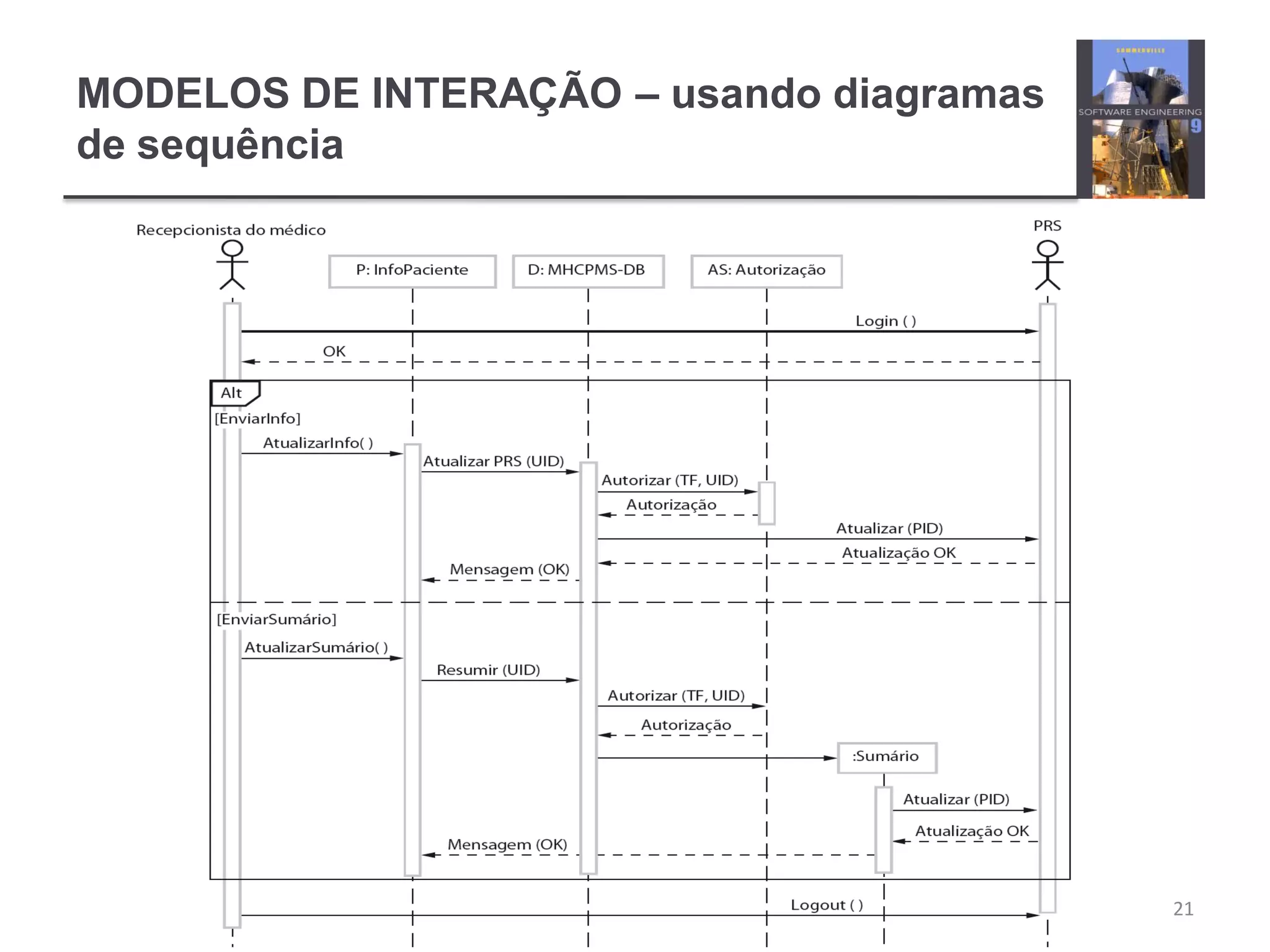

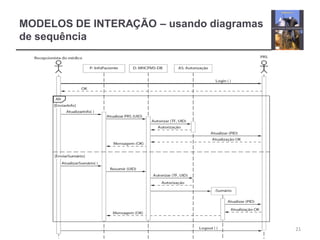

MODELOS DE INTERAÇÃO – usando diagramas
de sequência
Chapter 5 System modeling 21

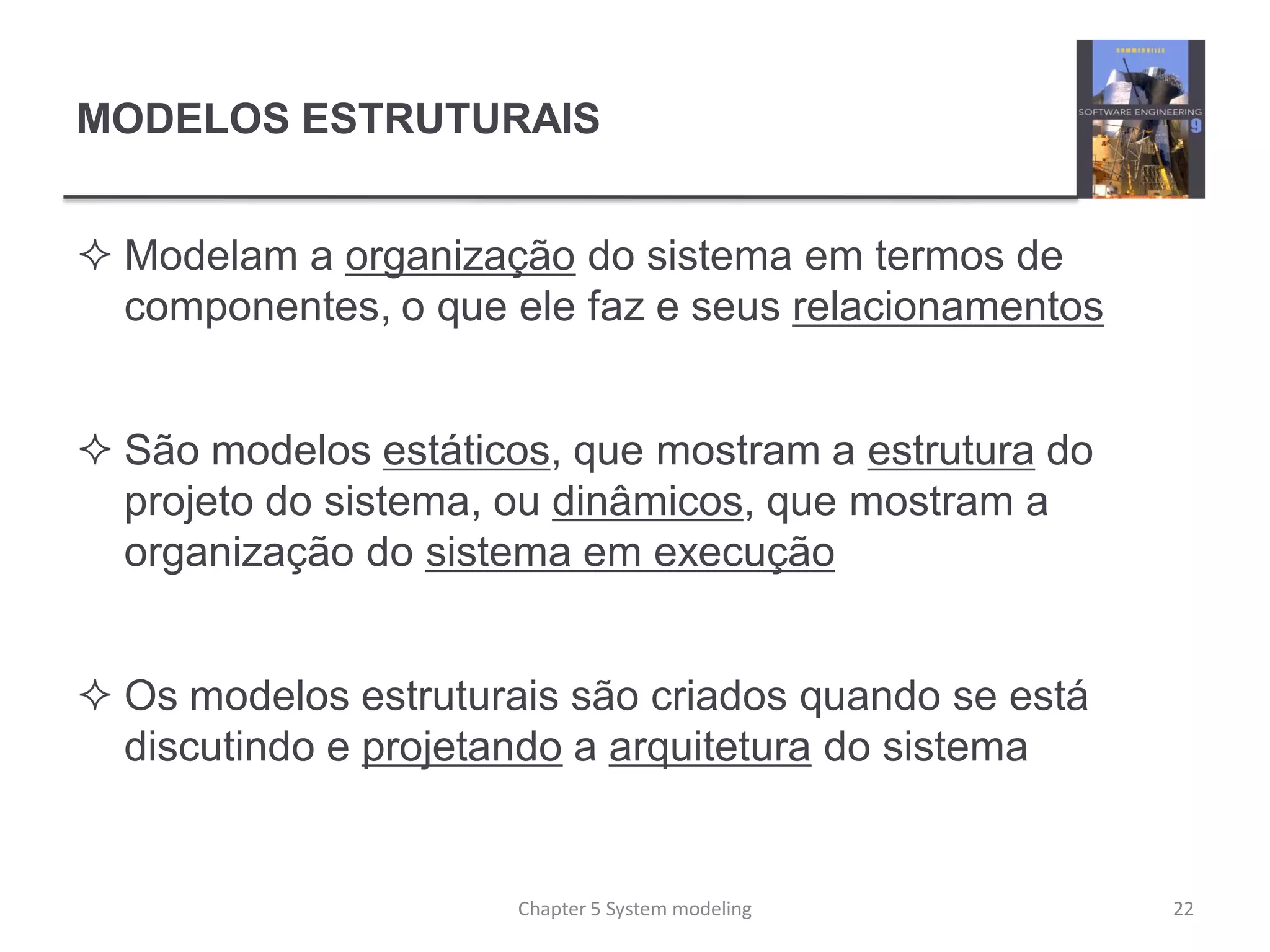

MODELOS ESTRUTURAIS
 Modelam a organização do sistema em termos de
componentes, o que ele faz e seus relacionamentos
 São modelos estáticos, que mostram a estrutura do
projeto do sistema, ou dinâmicos, que mostram a
organização do sistema em execução
 Os modelos estruturais são criados quando se está
discutindo e projetando a arquitetura do sistema
22Chapter 5 System modeling

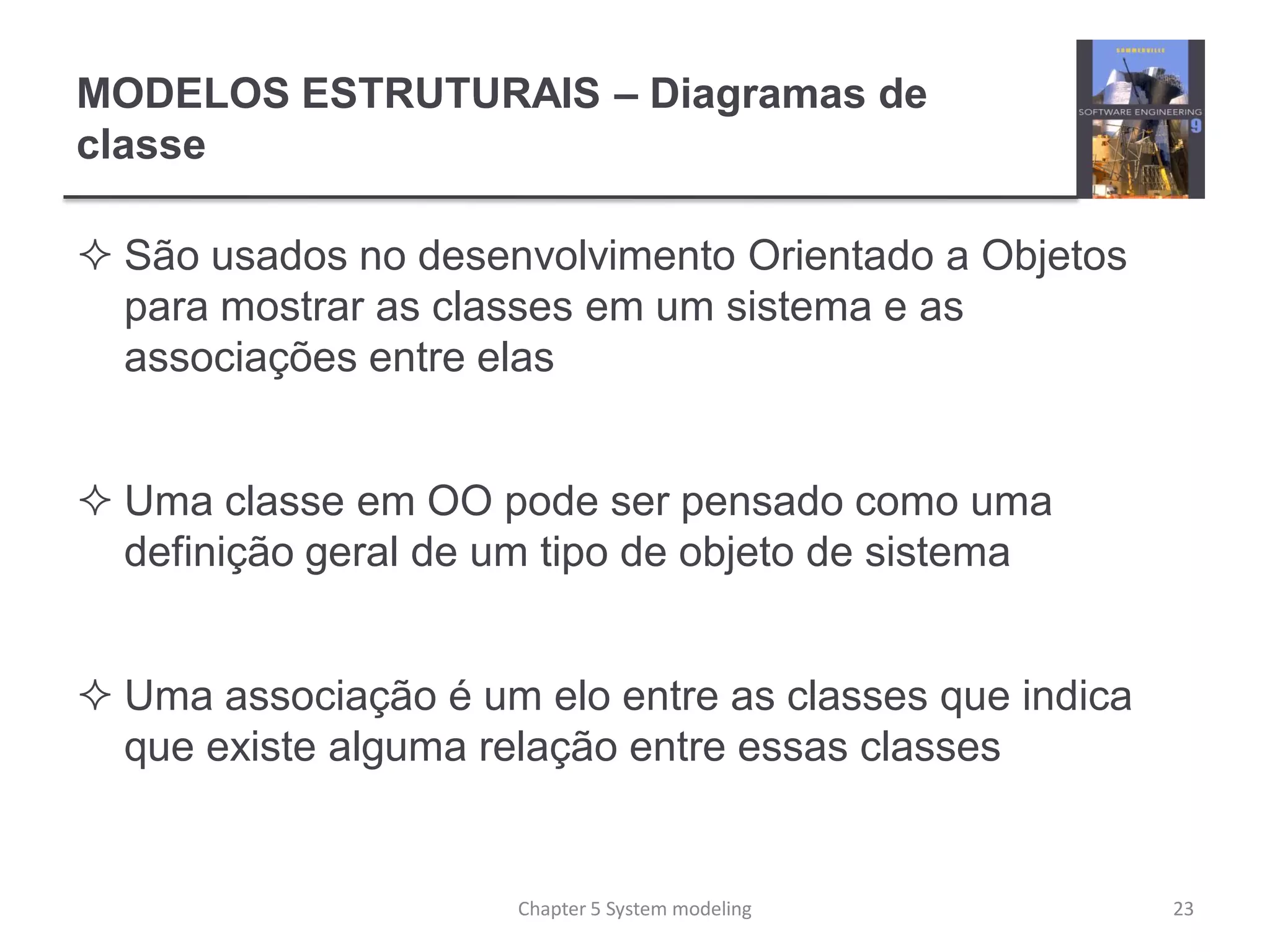

MODELOS ESTRUTURAIS – Diagramas de
classe
 São usados no desenvolvimento Orientado a Objetos
para mostrar as classes em um sistema e as
associações entre elas
 Uma classe em OO pode ser pensado como uma
definição geral de um tipo de objeto de sistema
 Uma associação é um elo entre as classes que indica
que existe alguma relação entre essas classes
23Chapter 5 System modeling
MODELOS ESTRUTURAIS – Diagramas de
classe
24Chapter 5 System modeling

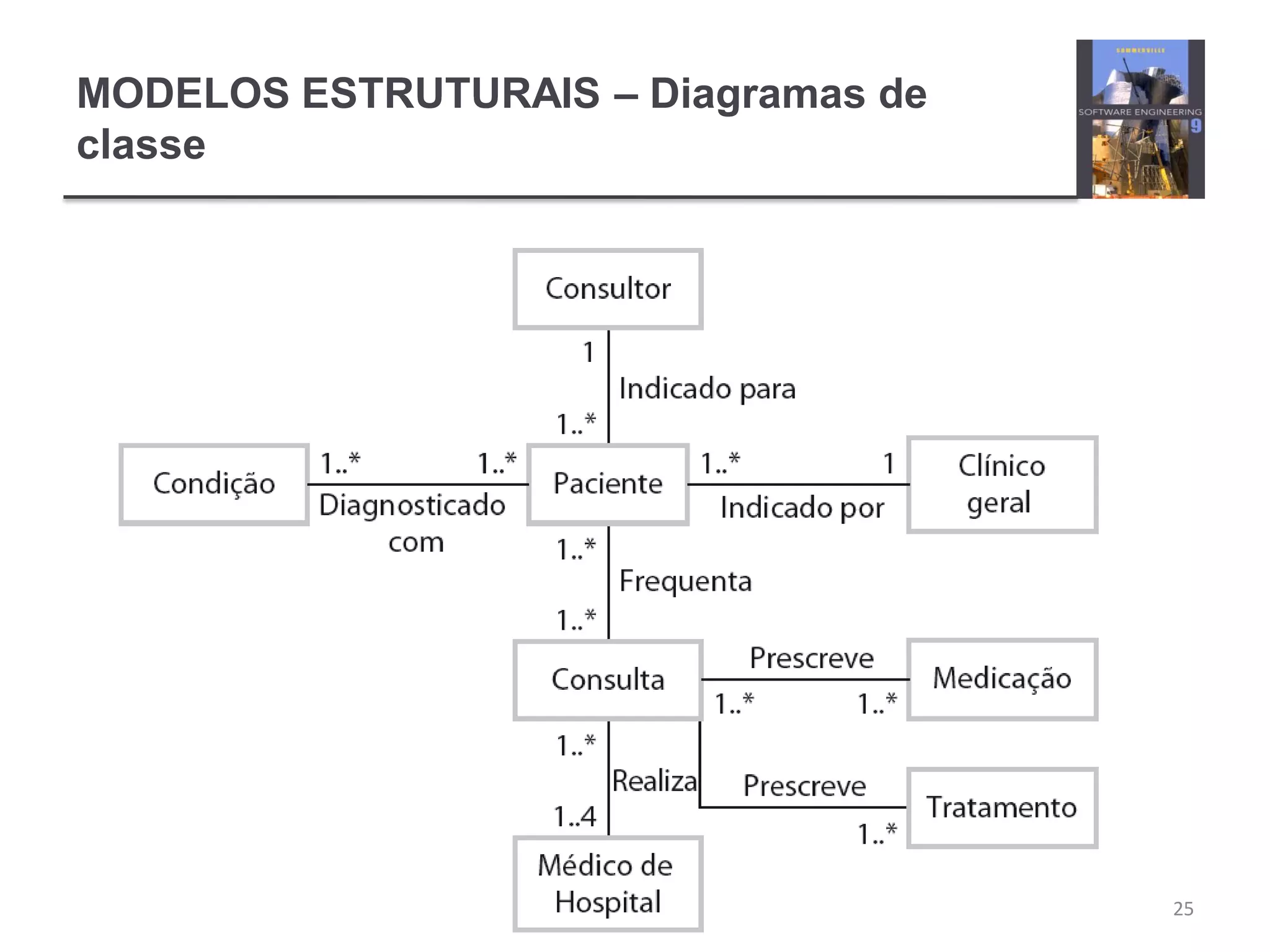

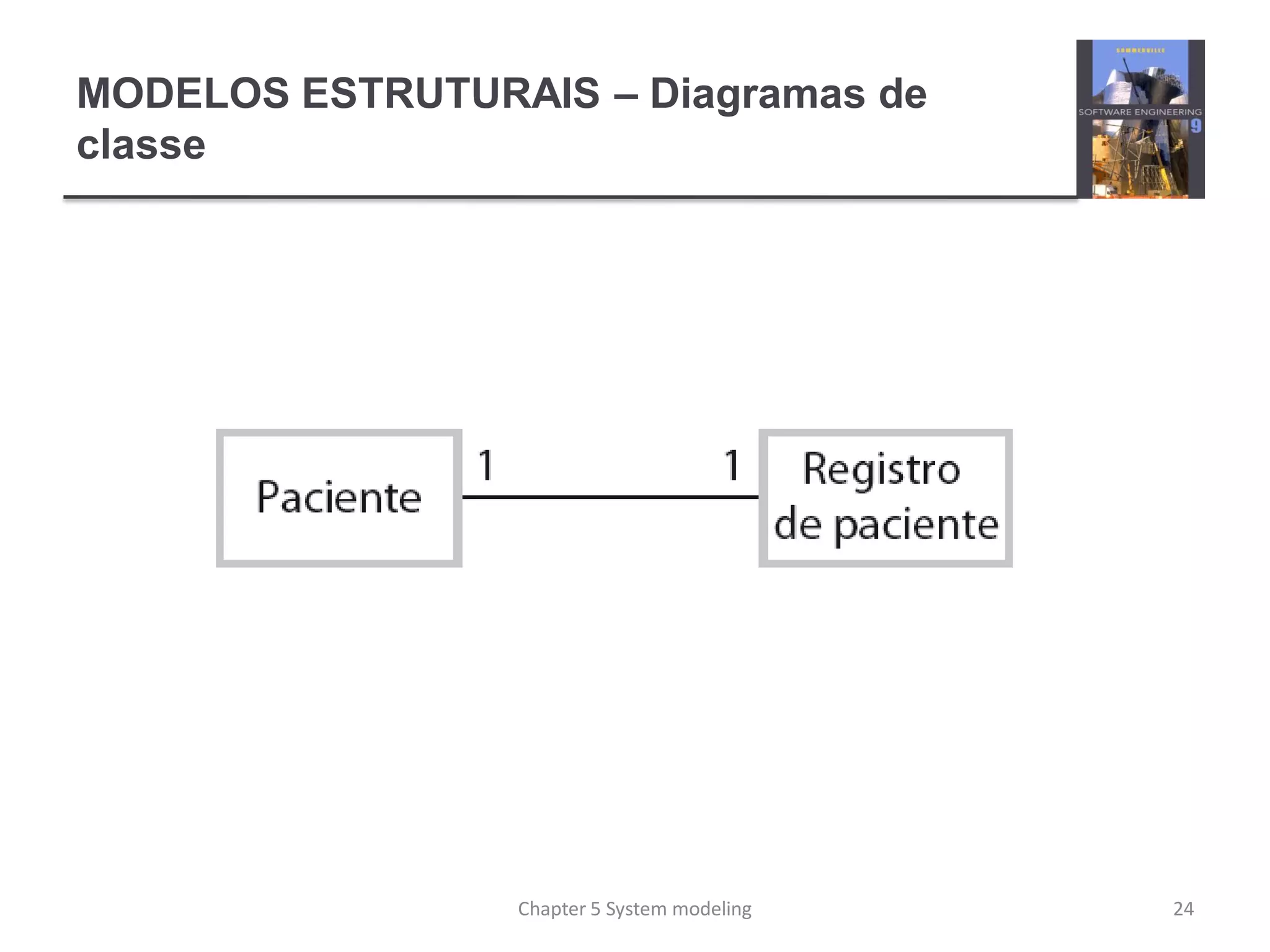

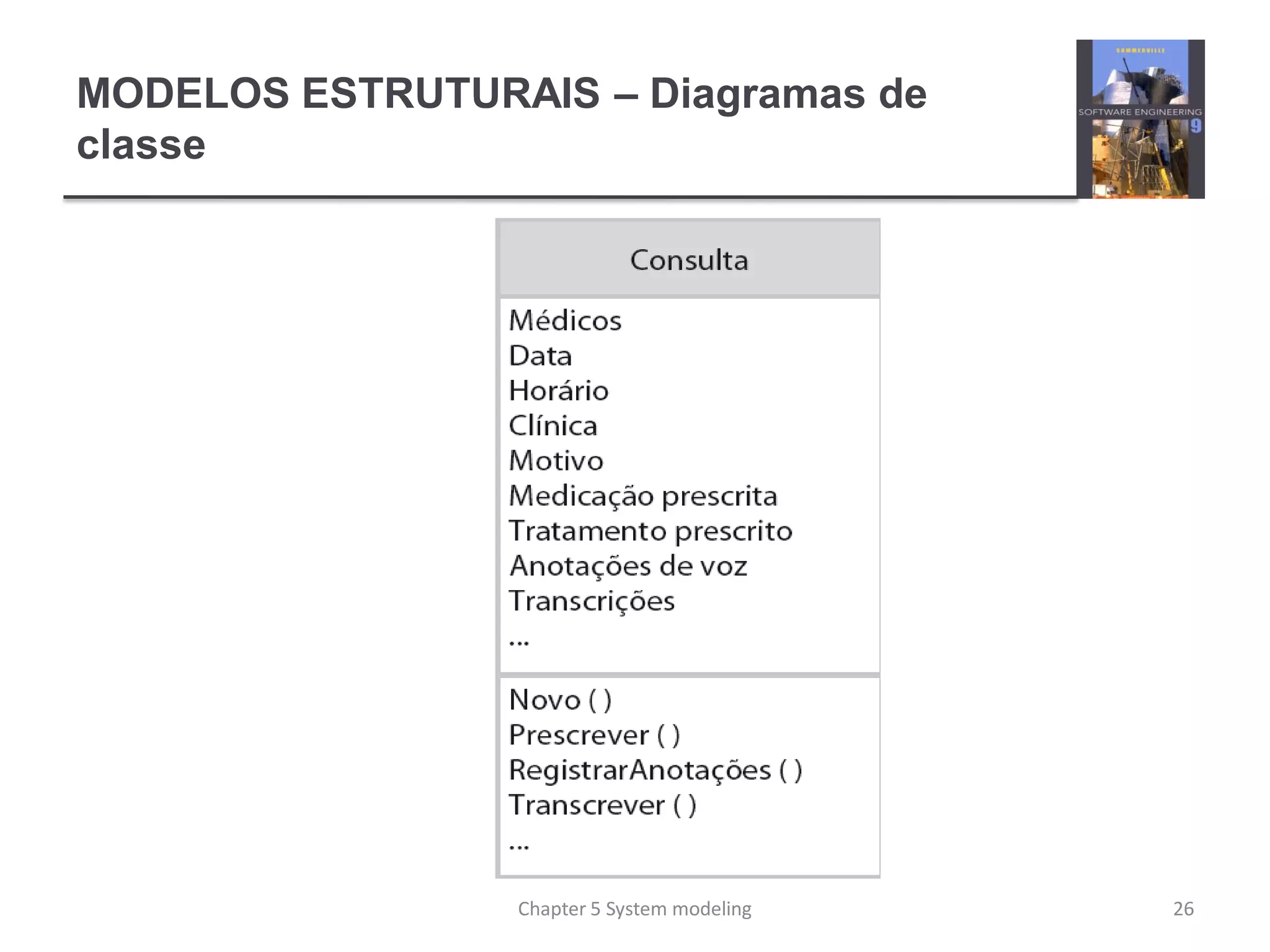

MODELOS ESTRUTURAIS – Diagramas de
classe
25Chapter 5 System modeling
MODELOS ESTRUTURAIS – Diagramas de
classe
26Chapter 5 System modeling

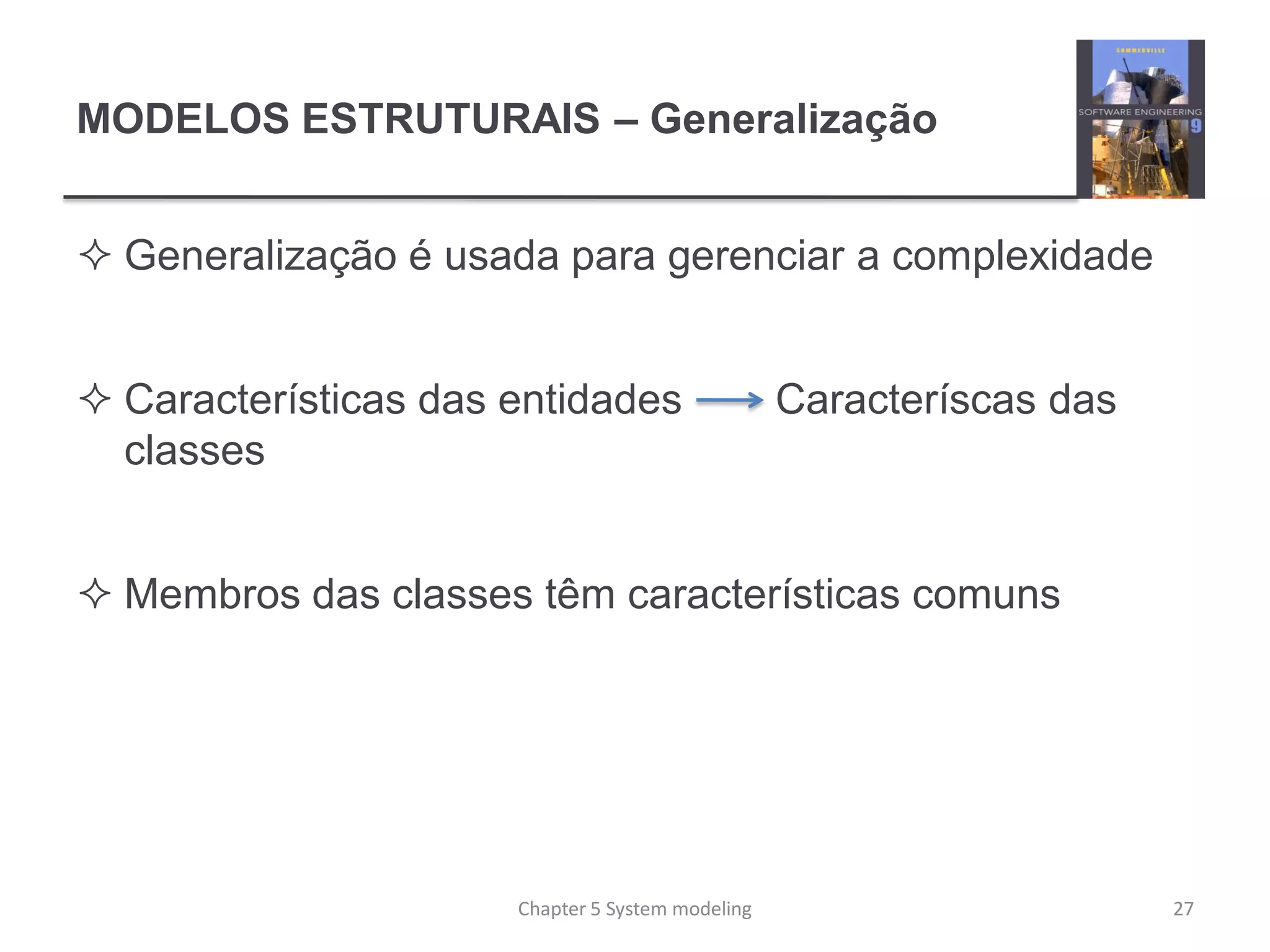

MODELOS ESTRUTURAIS – Generalização
 Generalização é usada para gerenciar a complexidade
 Características das entidades Caracteríscas das
classes
 Membros das classes têm características comuns
Chapter 5 System modeling 27

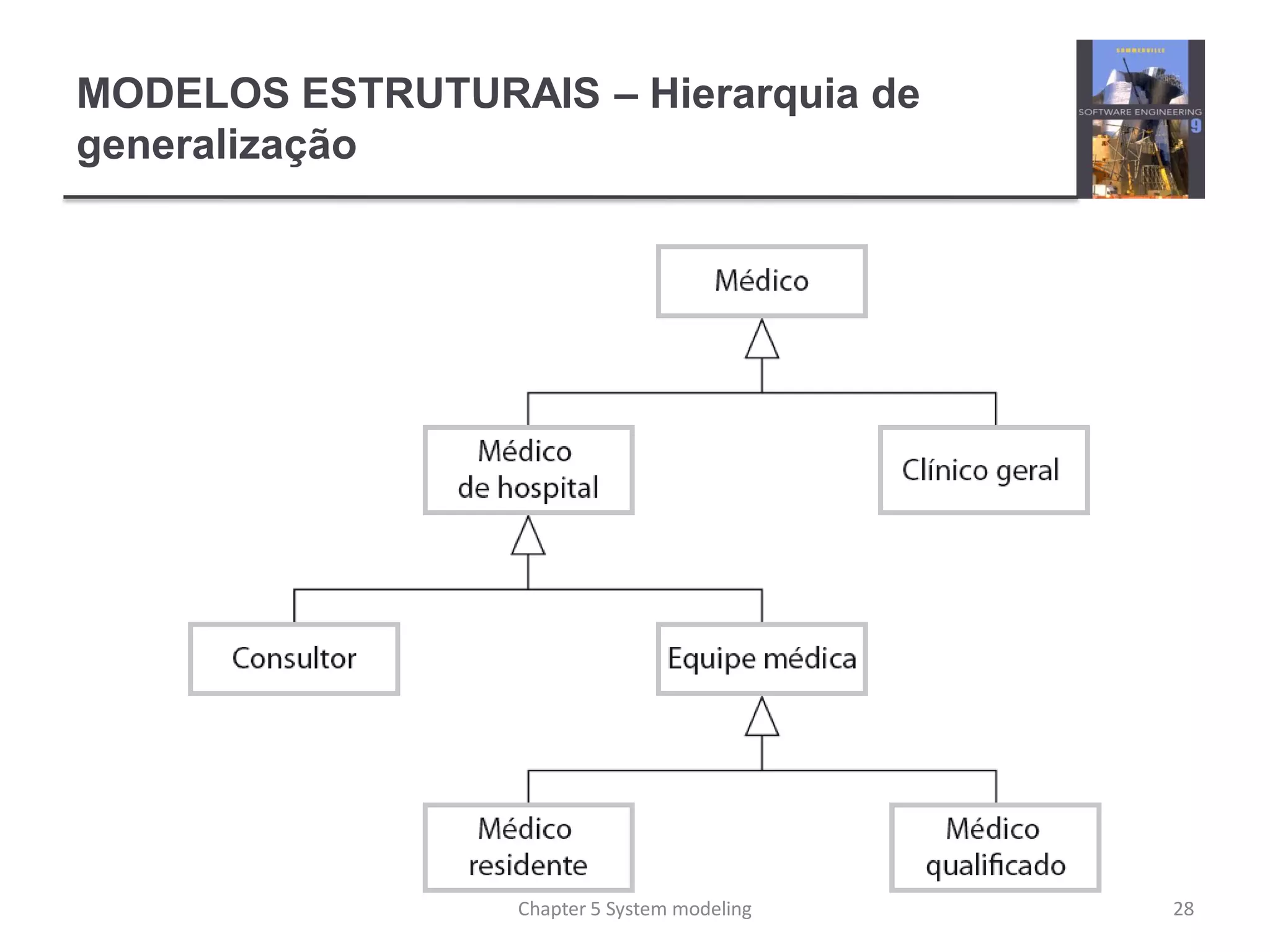

MODELOS ESTRUTURAIS – Hierarquia de
generalização
28Chapter 5 System modeling

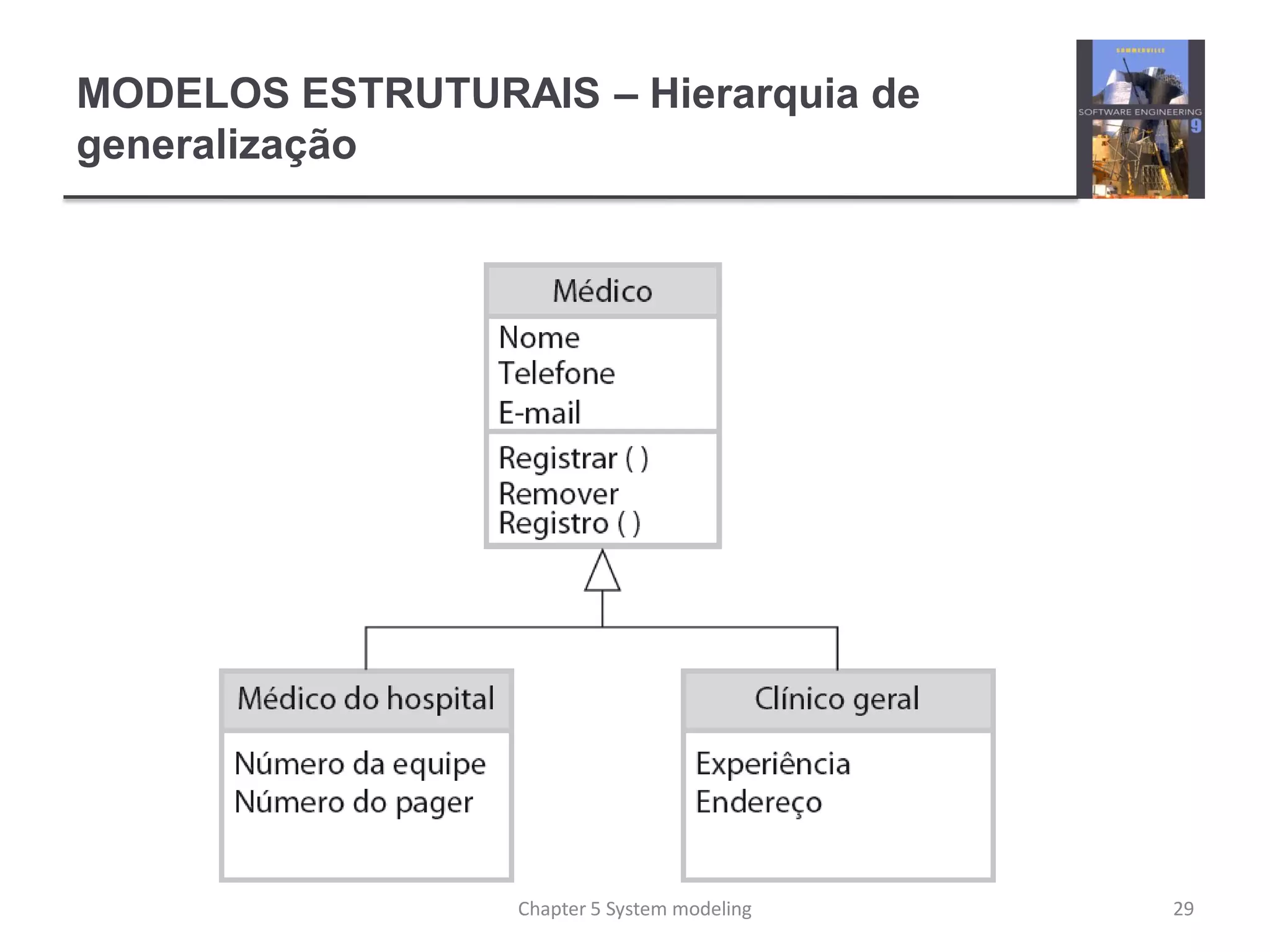

MODELOS ESTRUTURAIS – Hierarquia de
generalização
29Chapter 5 System modeling

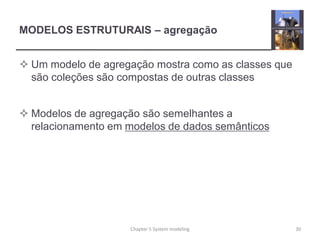

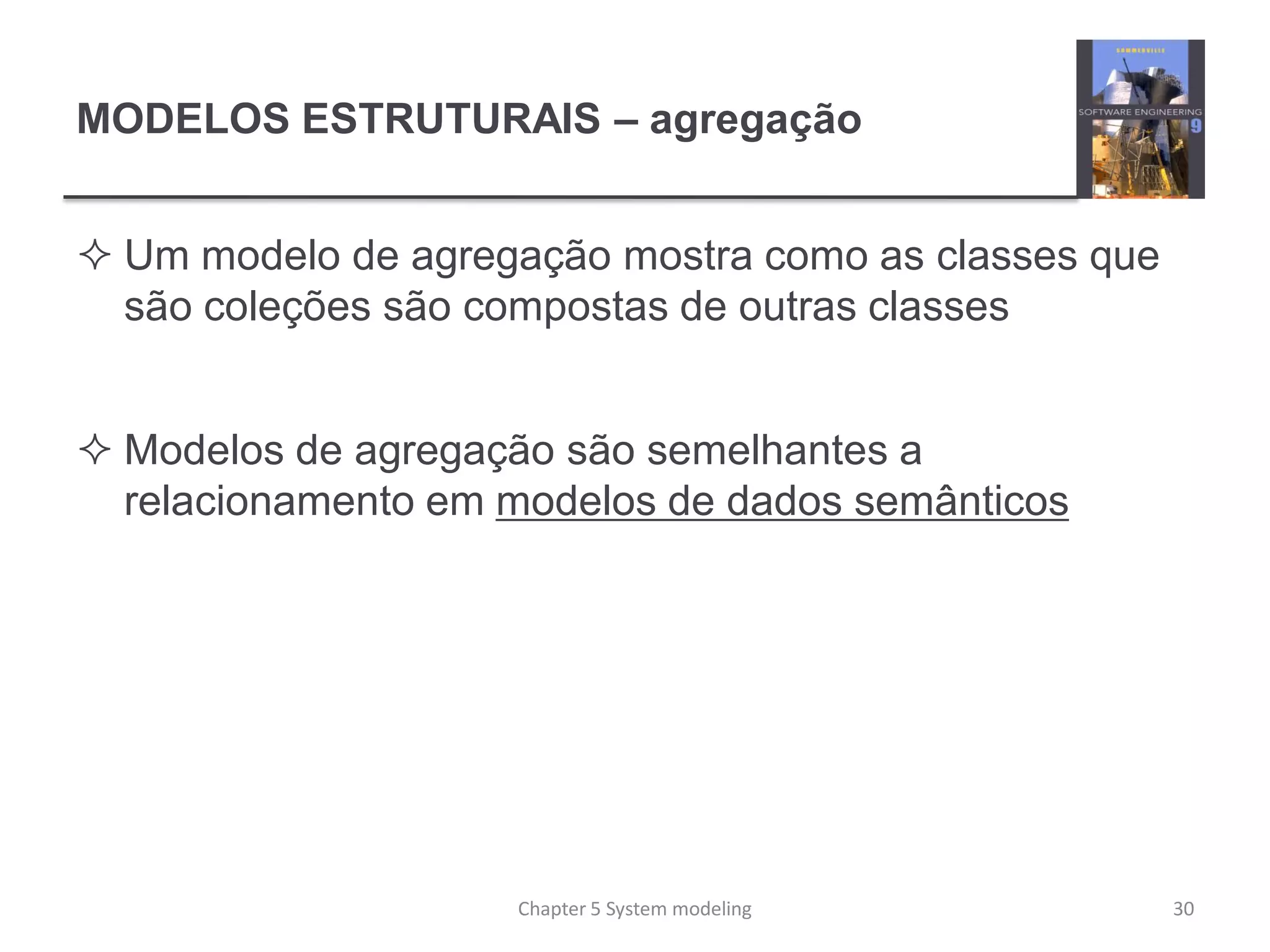

MODELOS ESTRUTURAIS – agregação
 Um modelo de agregação mostra como as classes que
são coleções são compostas de outras classes
 Modelos de agregação são semelhantes a
relacionamento em modelos de dados semânticos
30Chapter 5 System modeling

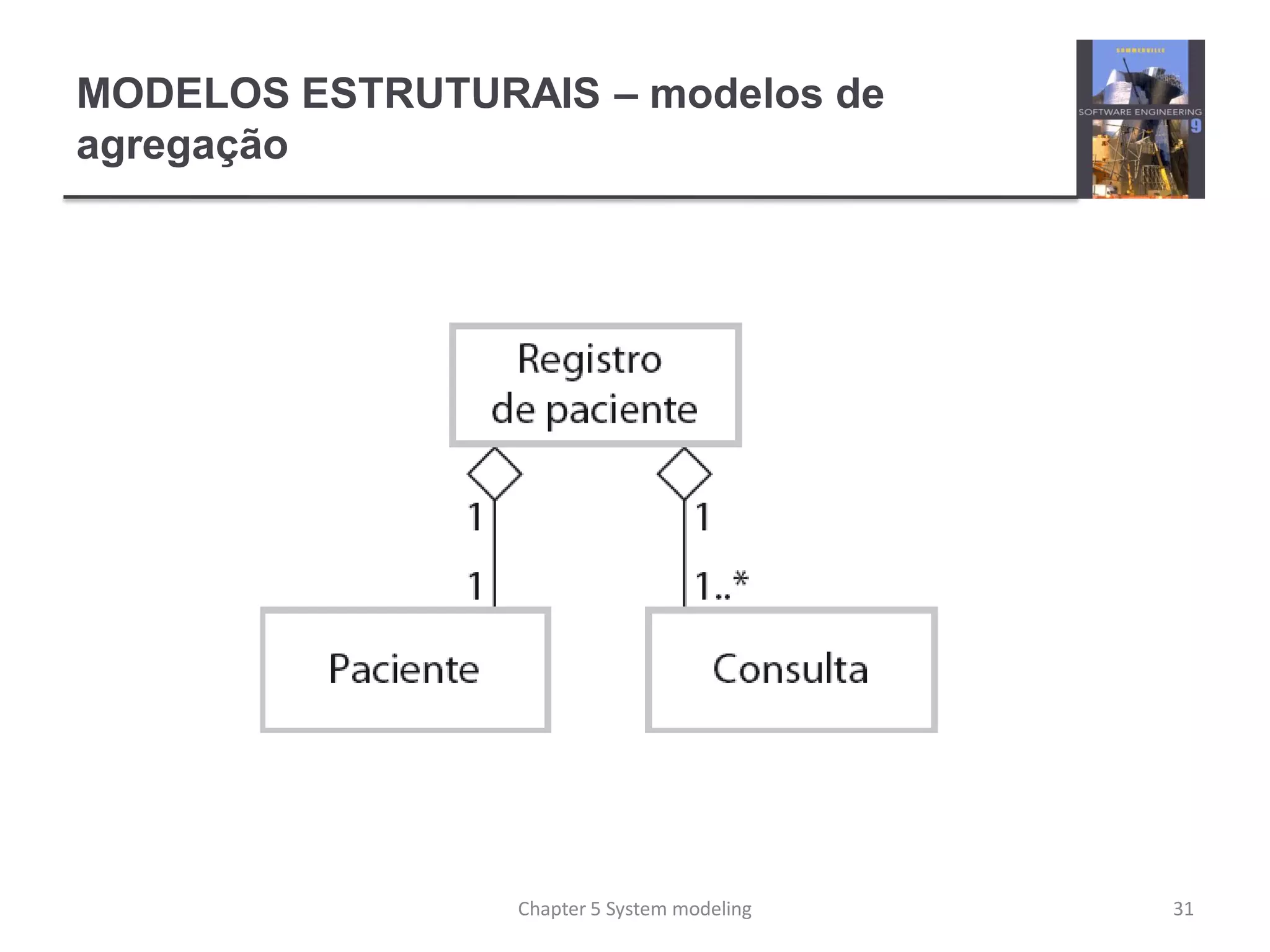

MODELOS ESTRUTURAIS – modelos de
agregação
31Chapter 5 System modeling

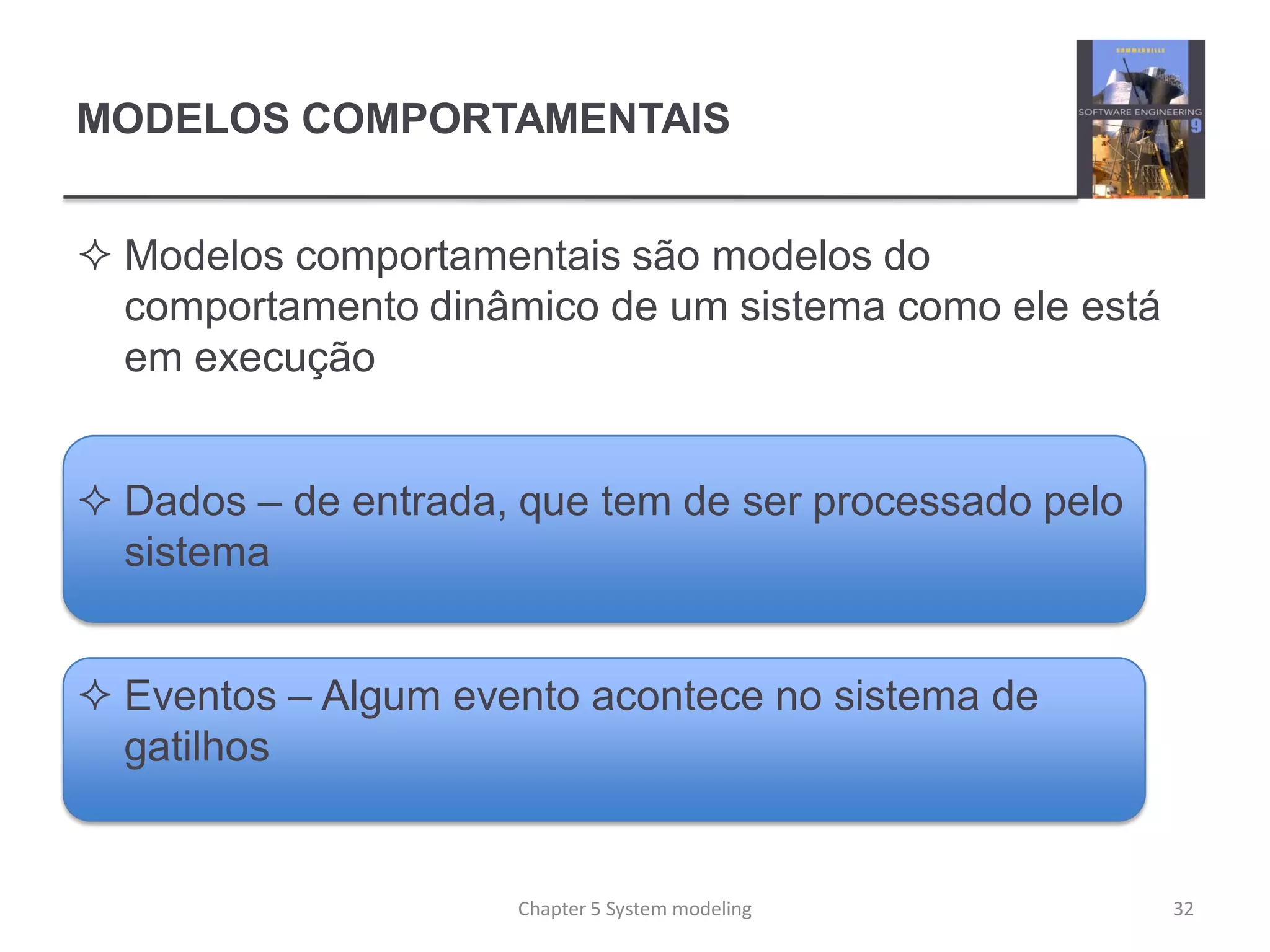

MODELOS COMPORTAMENTAIS
 Modelos comportamentais são modelos do
comportamento dinâmico de um sistema como ele está
em execução
 Dados – de entrada, que tem de ser processado pelo
sistema
 Eventos – Algum evento acontece no sistema de
gatilhos
32Chapter 5 System modeling

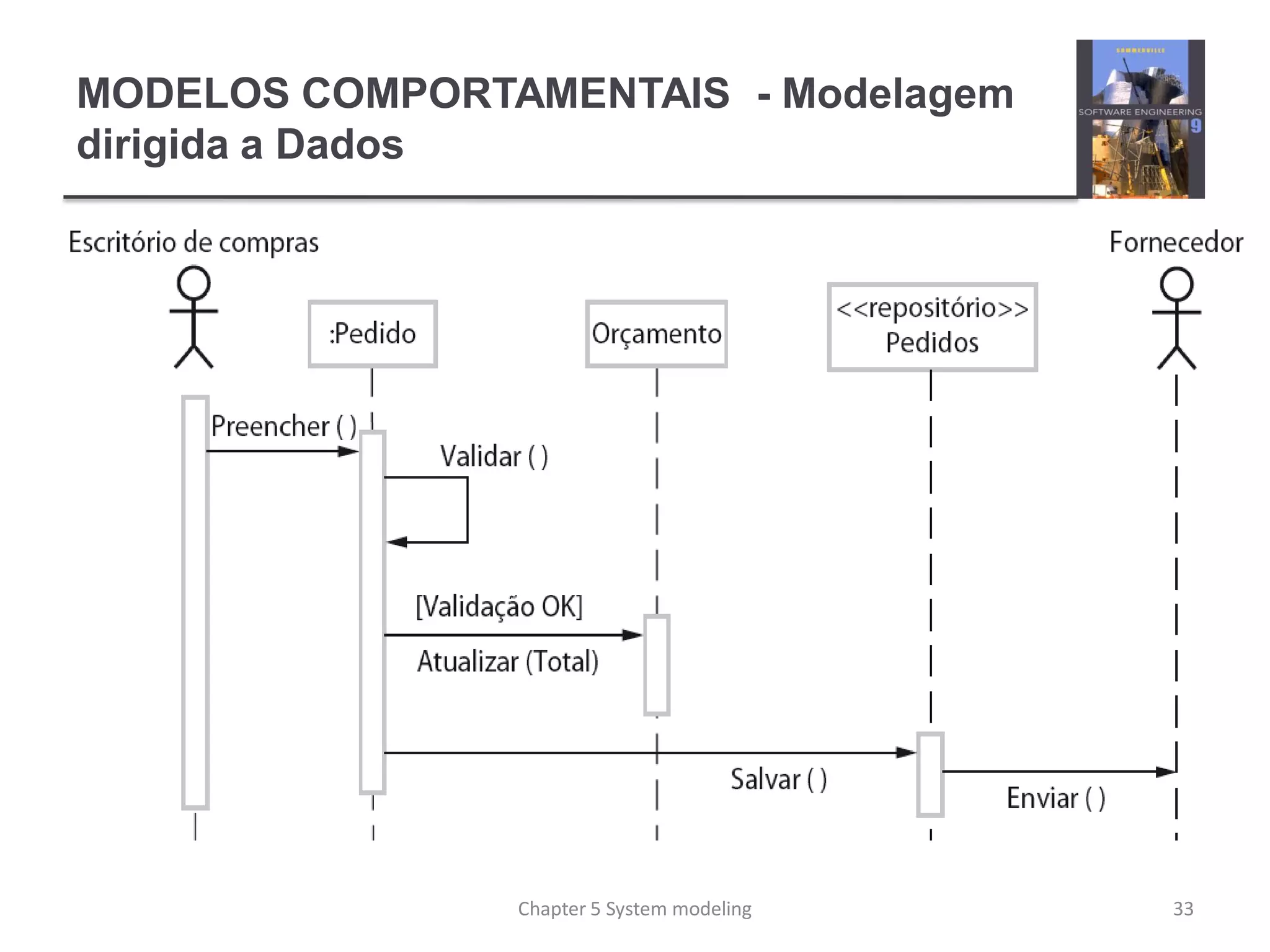

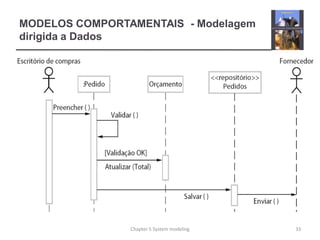

MODELOS COMPORTAMENTAIS - Modelagem
dirigida a Dados
Chapter 5 System modeling 33

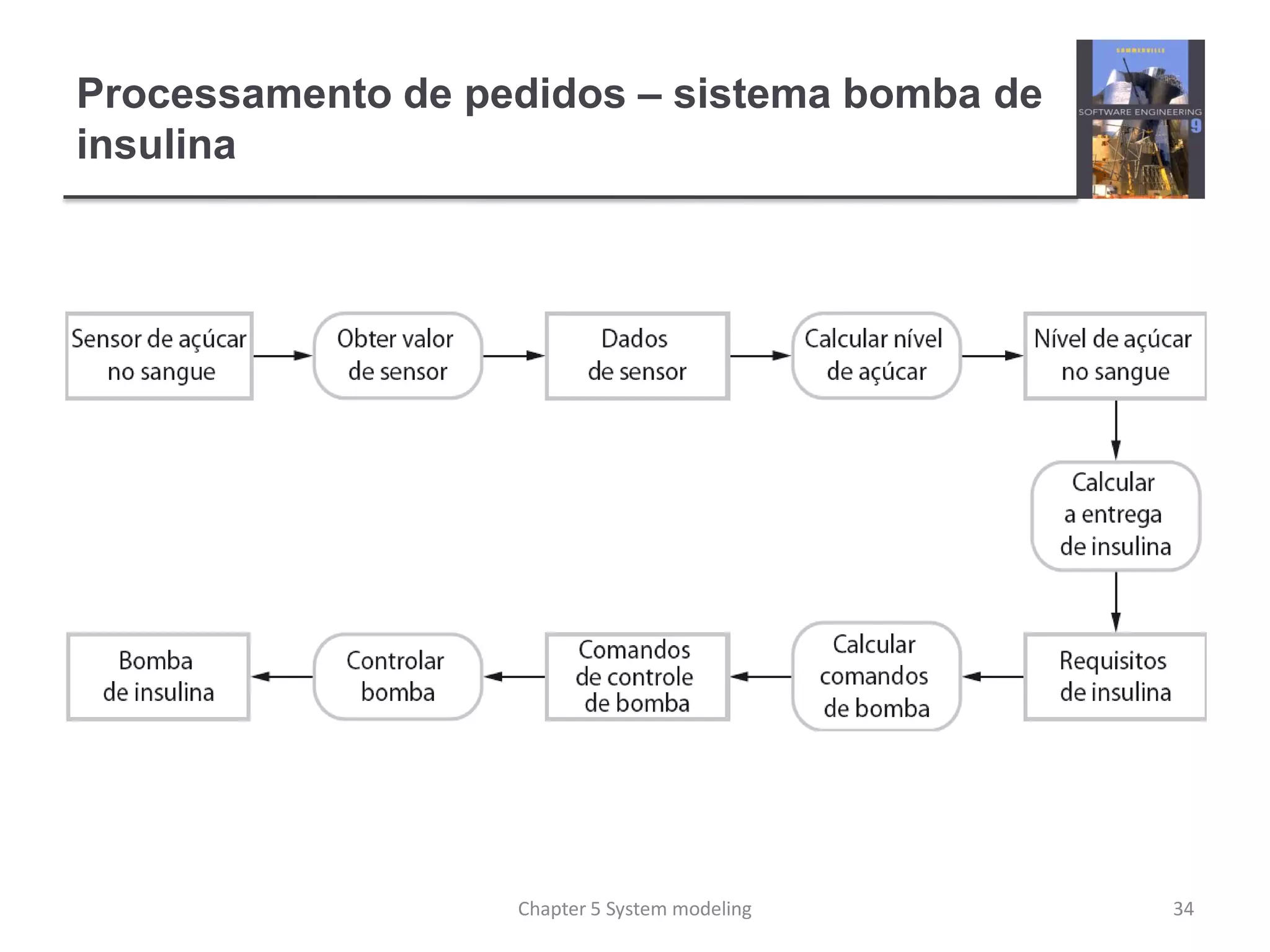

Processamento de pedidos – sistema bomba de
insulina
34Chapter 5 System modeling

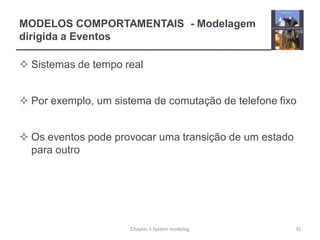

MODELOS COMPORTAMENTAIS - Modelagem
dirigida a Eventos
 Sistemas de tempo real
 Por exemplo, um sistema de comutação de telefone fixo
 Os eventos pode provocar uma transição de um estado
para outro
Chapter 5 System modeling 35

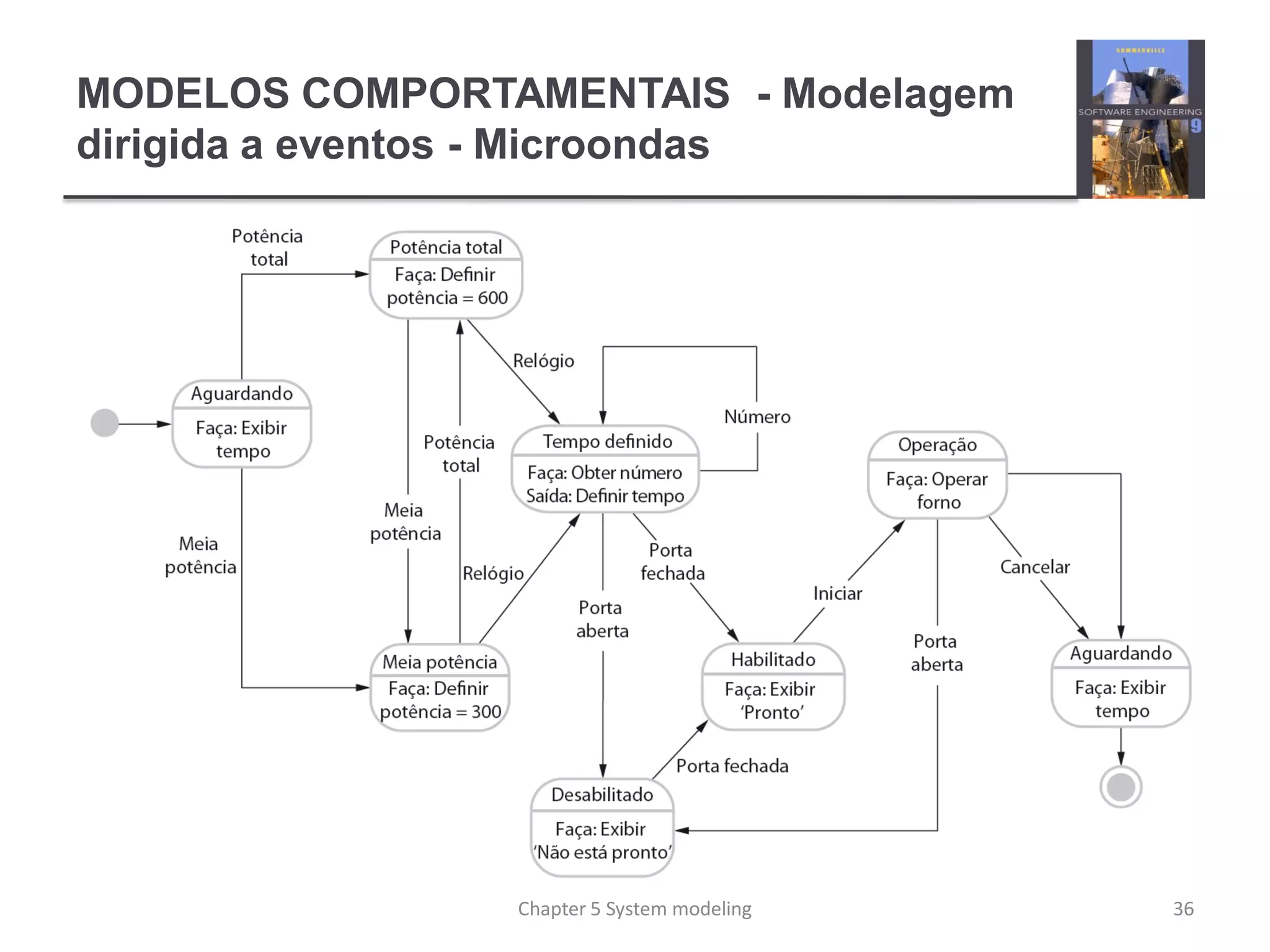

MODELOS COMPORTAMENTAIS - Modelagem
dirigida a eventos - Microondas
36Chapter 5 System modeling
MODELOS COMPORTAMENTAIS - Modelagem
dirigida a eventos

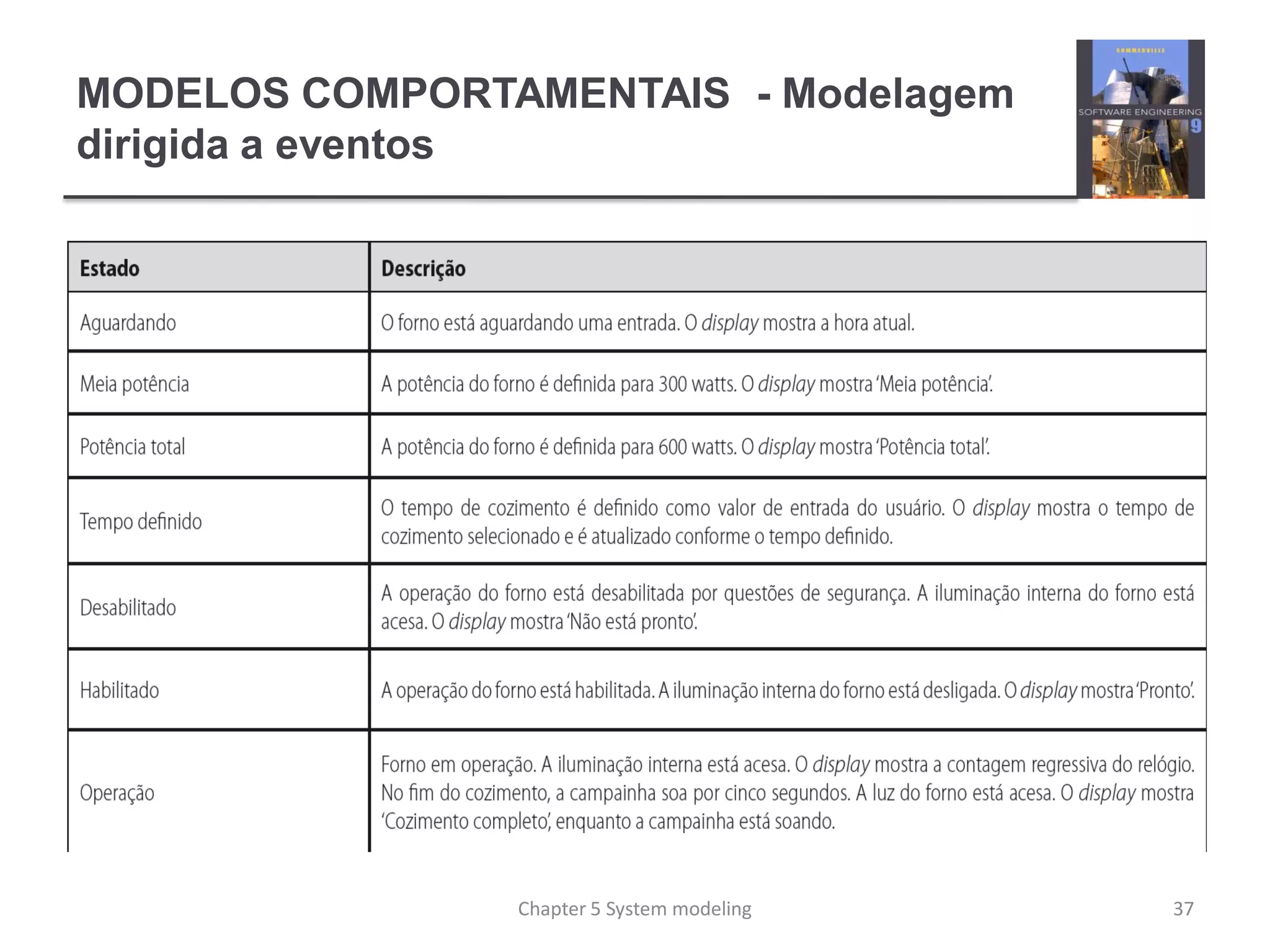

37Chapter 5 System modeling

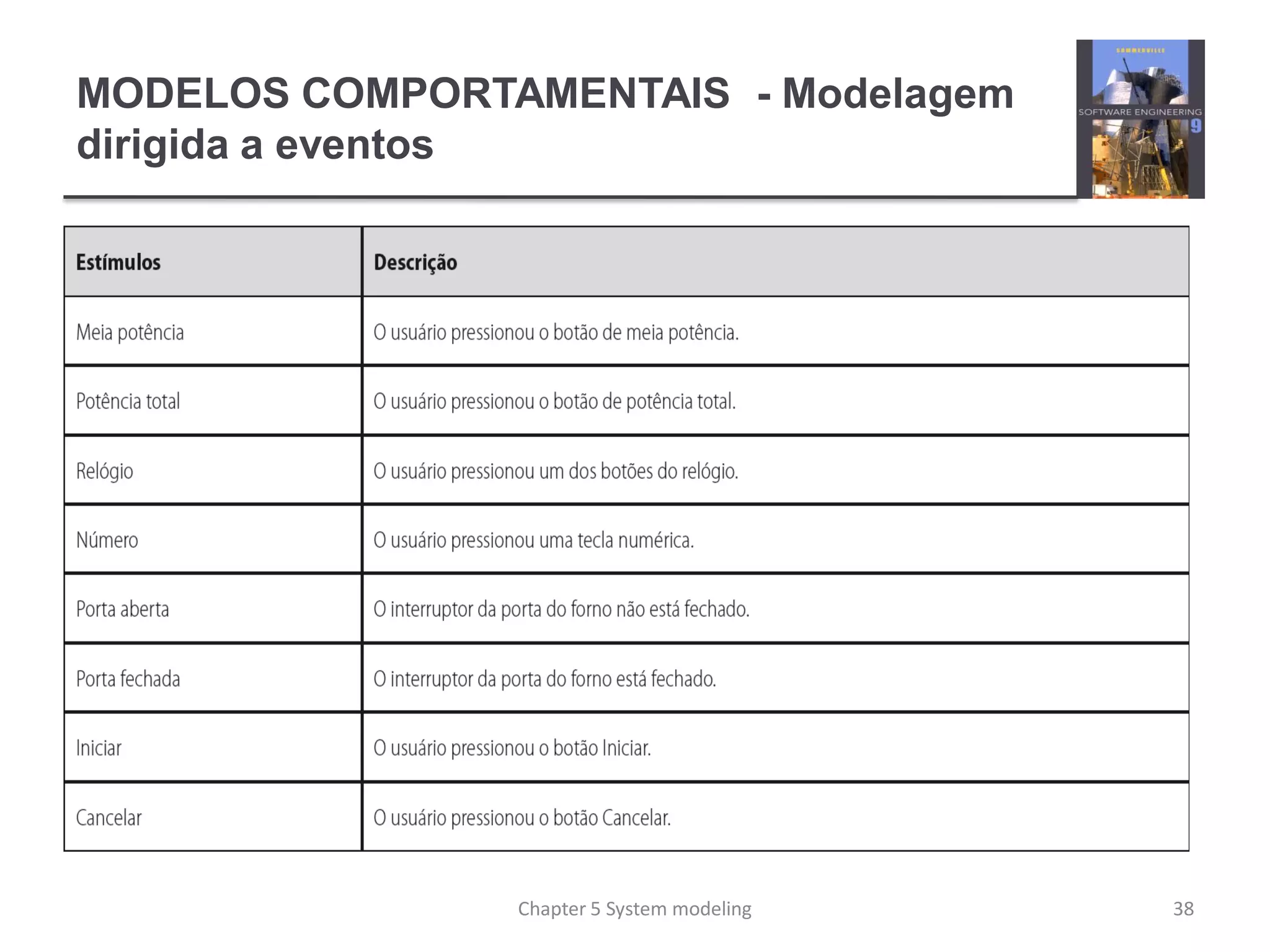

MODELOS COMPORTAMENTAIS - Modelagem
dirigida a eventos

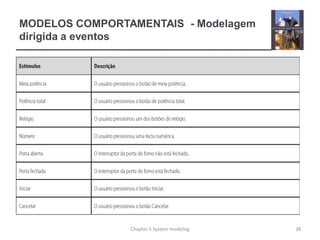

38Chapter 5 System modeling

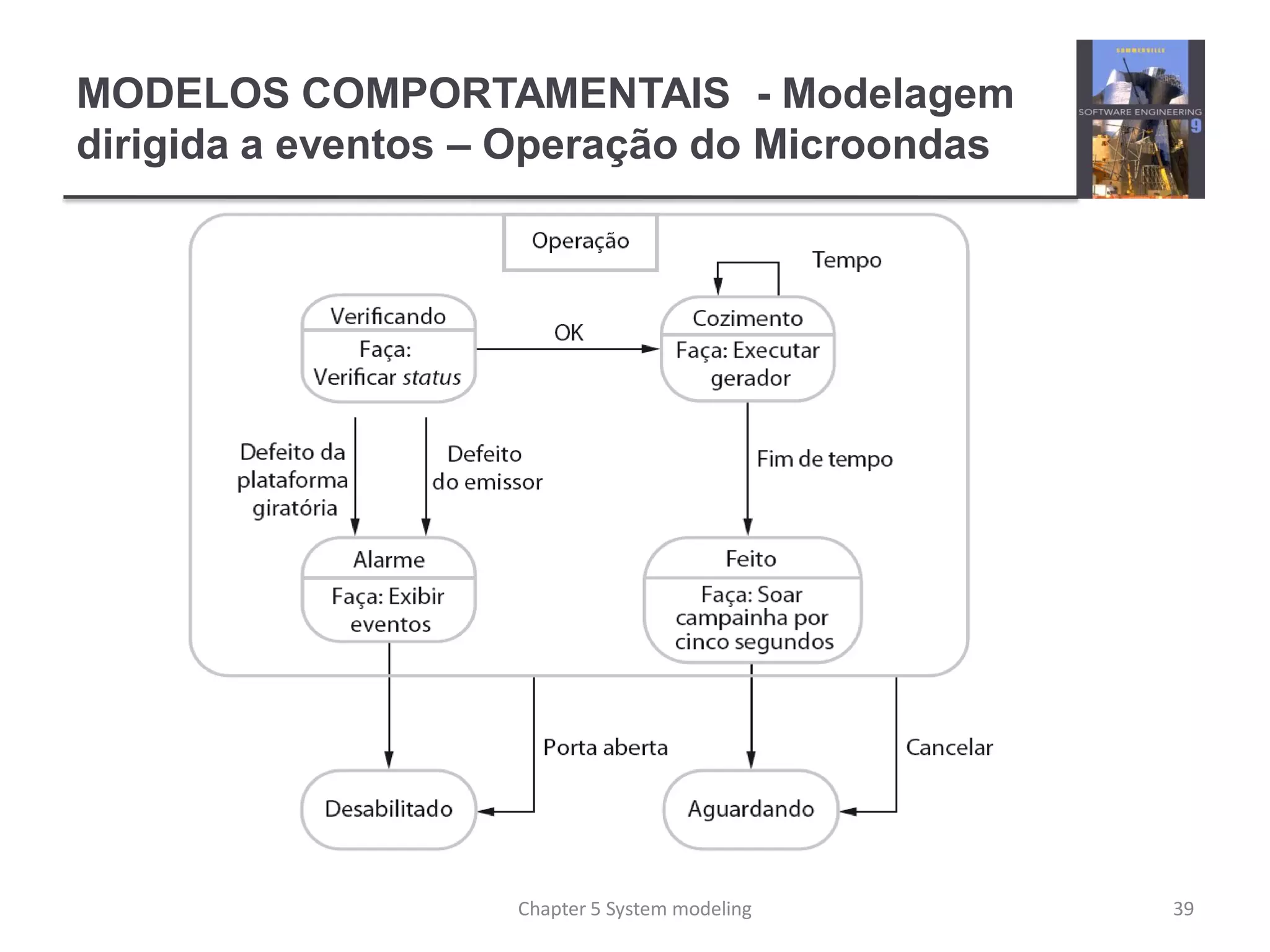

MODELOS COMPORTAMENTAIS - Modelagem
dirigida a eventos – Operação do Microondas
39Chapter 5 System modeling

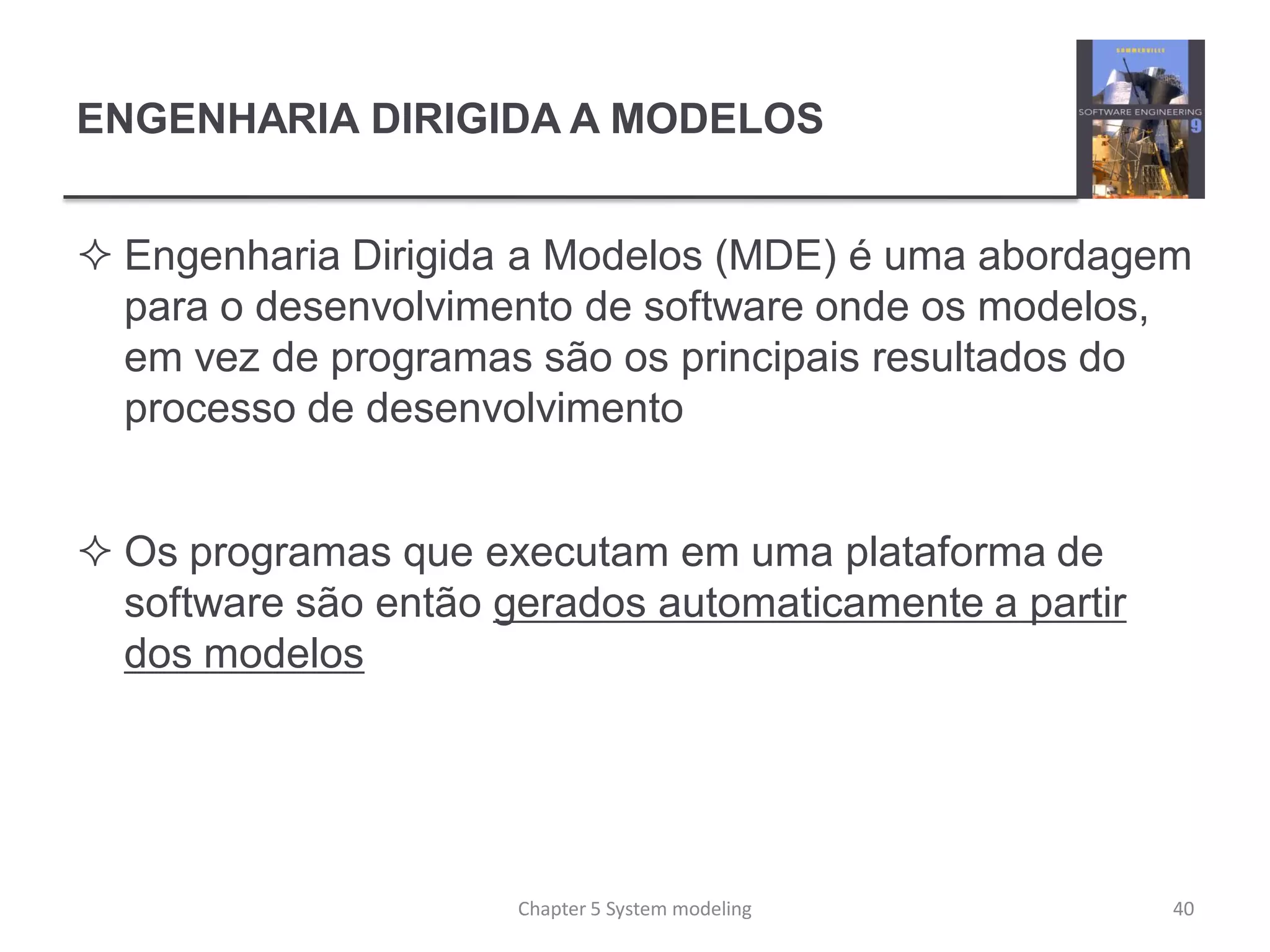

ENGENHARIA DIRIGIDA A MODELOS
 Engenharia Dirigida a Modelos (MDE) é uma abordagem
para o desenvolvimento de software onde os modelos,
em vez de programas são os principais resultados do
processo de desenvolvimento
 Os programas que executam em uma plataforma de
software são então gerados automaticamente a partir
dos modelos
Chapter 5 System modeling 40

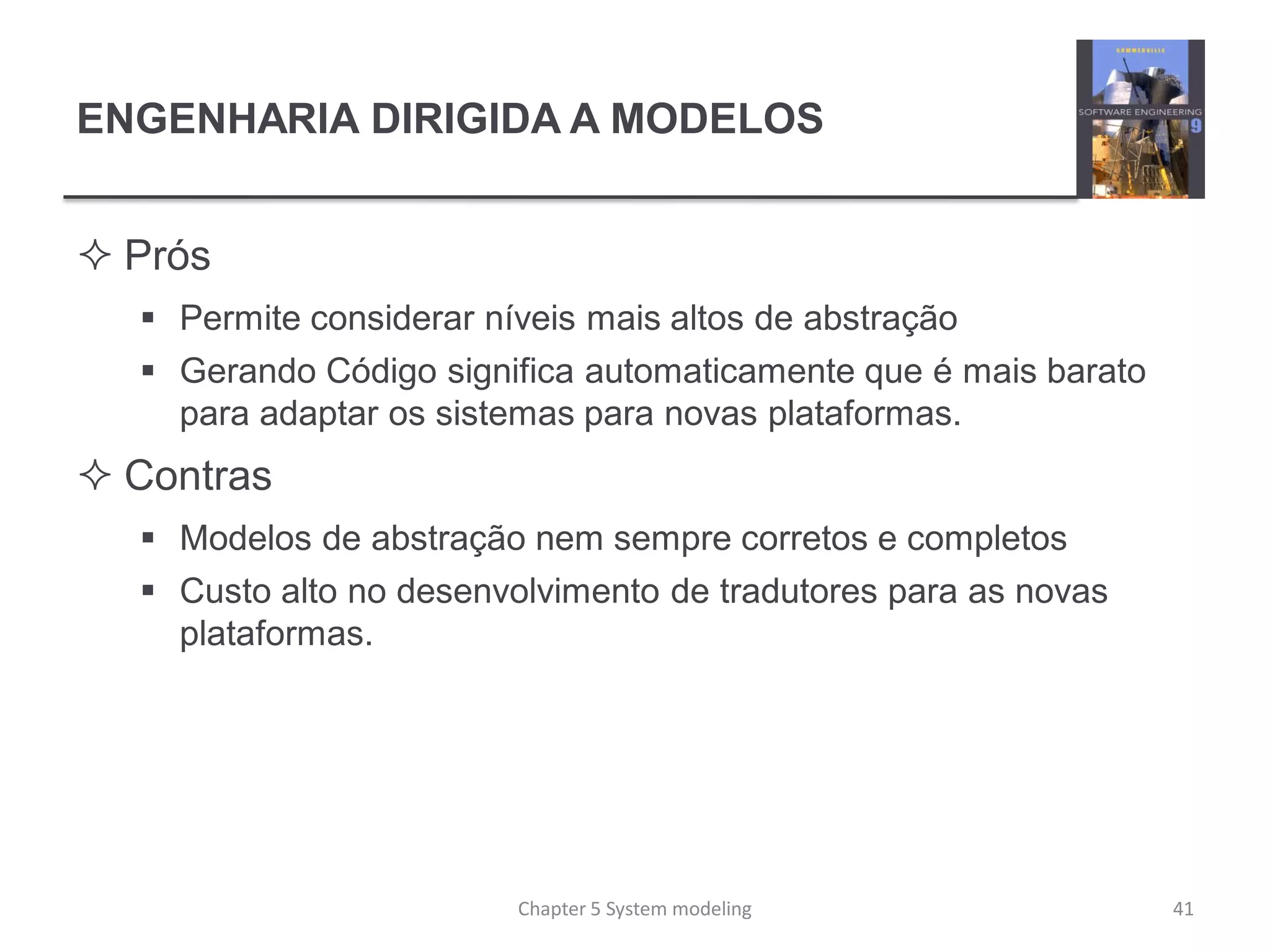

ENGENHARIA DIRIGIDA A MODELOS
 Prós
 Permite considerar níveis mais altos de abstração
 Gerando Código significa automaticamente que é mais barato
para adaptar os sistemas para novas plataformas.
 Contras
 Modelos de abstração nem sempre corretos e completos
 Custo alto no desenvolvimento de tradutores para as novas
plataformas.
Chapter 5 System modeling 41

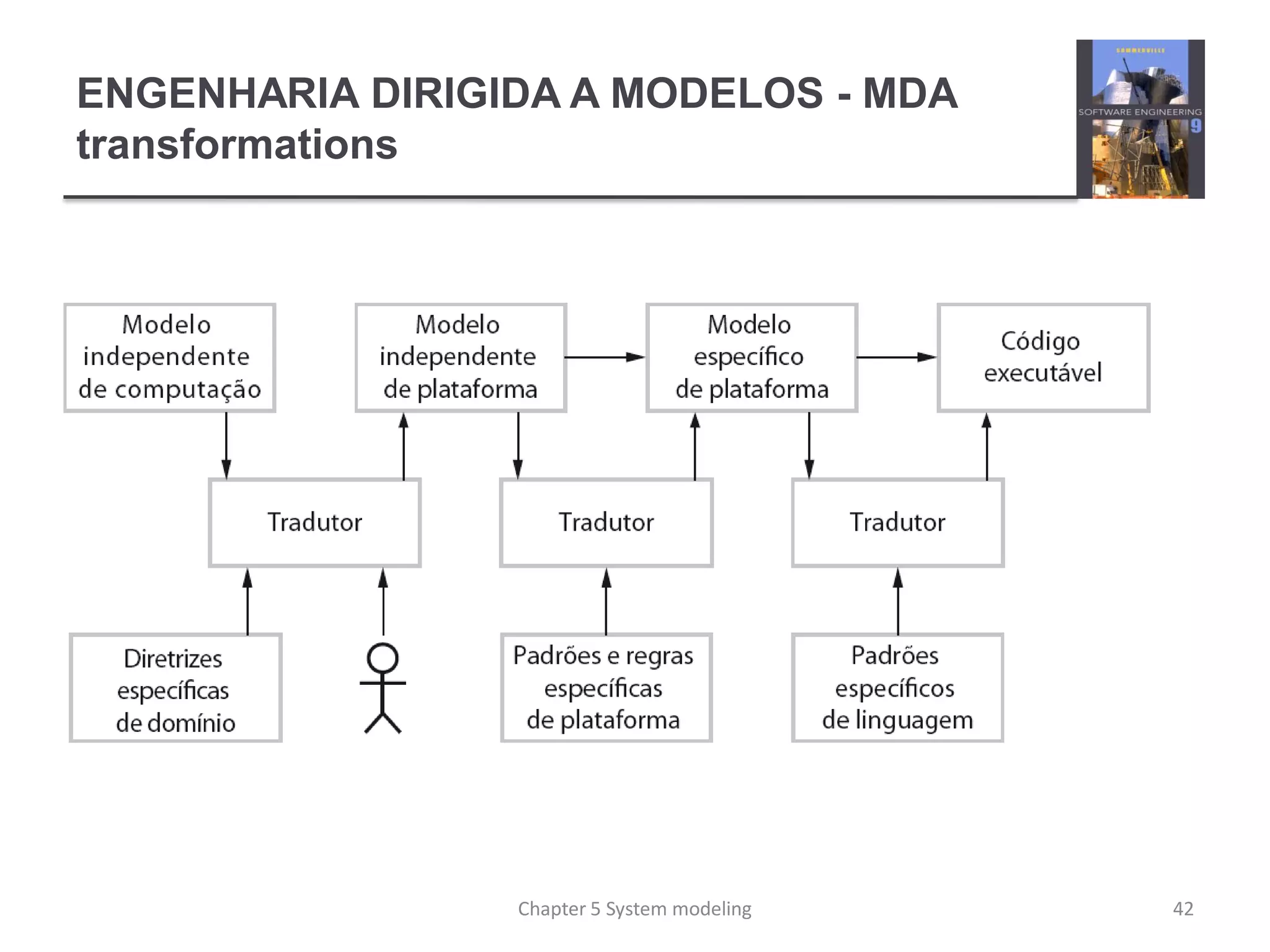

ENGENHARIA DIRIGIDA A MODELOS - MDA
transformations
42Chapter 5 System modeling

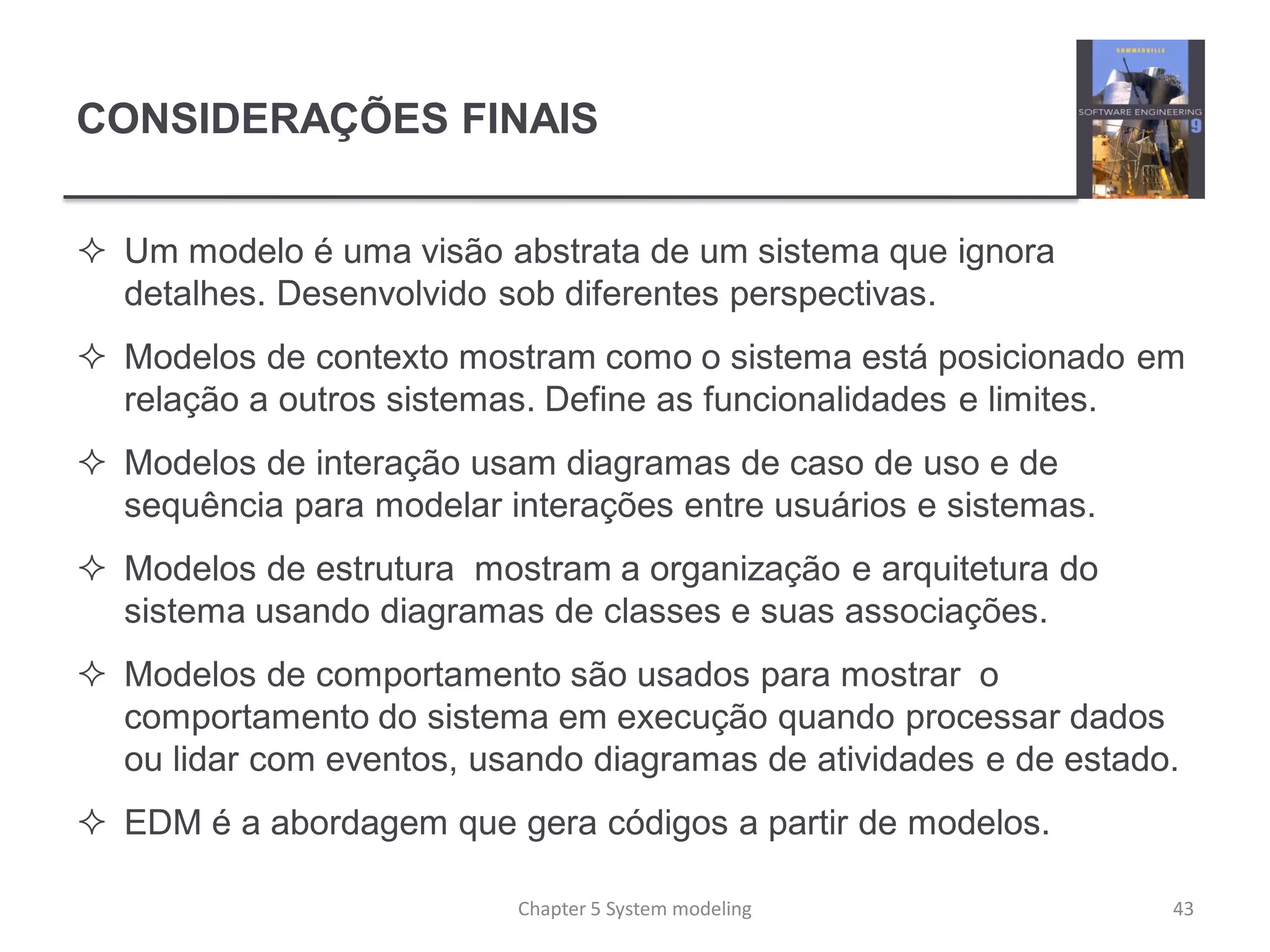

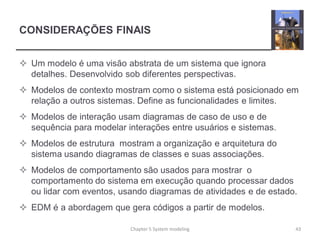

CONSIDERAÇÕES FINAIS
 Um modelo é uma visão abstrata de um sistema que ignora
detalhes. Desenvolvido sob diferentes perspectivas.
 Modelos de contexto mostram como o sistema está posicionado em
relação a outros sistemas. Define as funcionalidades e limites.
 Modelos de interação usam diagramas de caso de uso e de
sequência para modelar interações entre usuários e sistemas.
 Modelos de estrutura mostram a organização e arquitetura do
sistema usando diagramas de classes e suas associações.
 Modelos de comportamento são usados para mostrar o
comportamento do sistema em execução quando processar dados
ou lidar com eventos, usando diagramas de atividades e de estado.
 EDM é a abordagem que gera códigos a partir de modelos.
Chapter 5 System modeling 43

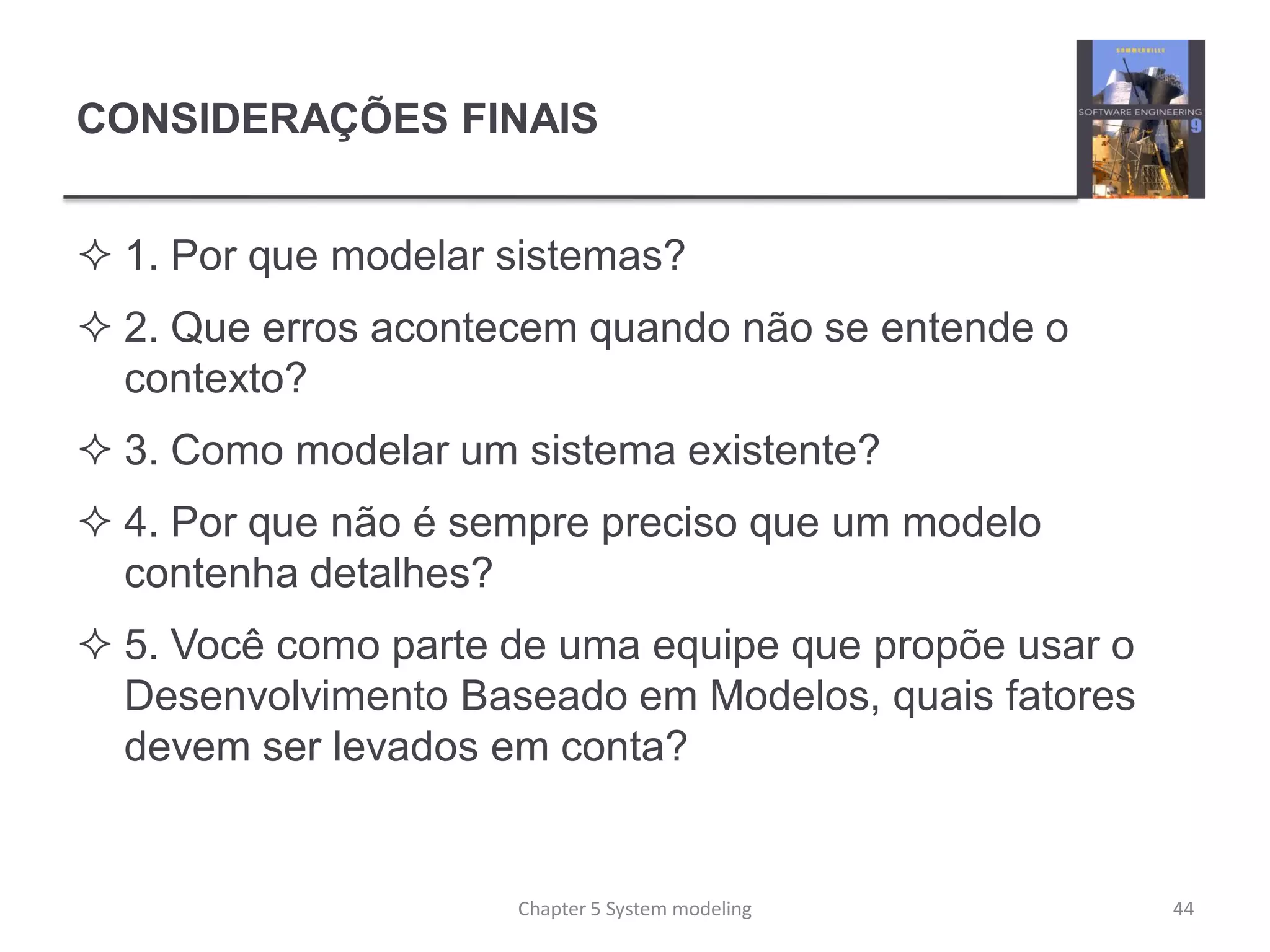

CONSIDERAÇÕES FINAIS
 1. Por que modelar sistemas?
 2. Que erros acontecem quando não se entende o
contexto?
 3. Como modelar um sistema existente?
 4. Por que não é sempre preciso que um modelo
contenha detalhes?
 5. Você como parte de uma equipe que propõe usar o
Desenvolvimento Baseado em Modelos, quais fatores
devem ser levados em conta?
Chapter 5 System modeling 44

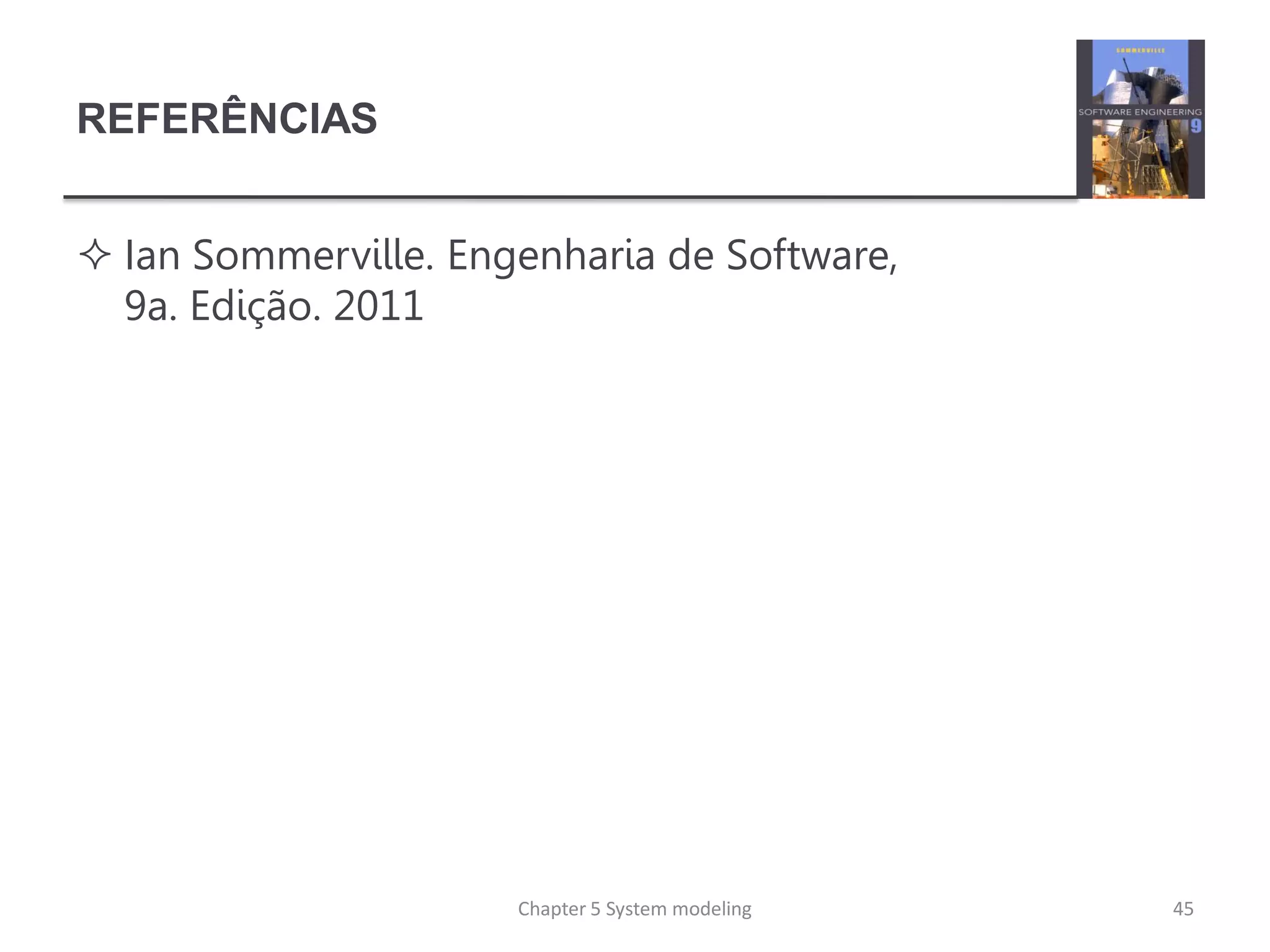

REFERÊNCIAS
 Ian Sommerville. Engenharia de Software,
9a. Edição. 2011
Chapter 5 System modeling 45

Mais conteúdo relacionado

Mais procurados

Análise e Projeto de Sistemas
Análise e Projeto de SistemasAnálise e Projeto de Sistemas
Análise e Projeto de Sistemas
Guilherme

Arquitetura de Software
Arquitetura de SoftwareArquitetura de Software
Arquitetura de Software
Aricelio Souza

Apresentação da UML
Apresentação da UMLApresentação da UML
Apresentação da UML
Eliseu Castelo

Análise estruturada de sistemas - Modelo de contexto
Análise estruturada de sistemas - Modelo de contextoAnálise estruturada de sistemas - Modelo de contexto
Análise estruturada de sistemas - Modelo de contexto
Luciano Almeida

Introdução à linguagem UML
Introdução à linguagem UMLIntrodução à linguagem UML
Introdução à linguagem UML
Nécio de Lima Veras

08 modelo conceitual_fisico_logico_er
08 modelo conceitual_fisico_logico_er08 modelo conceitual_fisico_logico_er
08 modelo conceitual_fisico_logico_er
Walter Alves Pereira

Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)
Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)
Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)
Leinylson Fontinele

Introdução à Arquitetura de Computadores
Introdução à Arquitetura de ComputadoresIntrodução à Arquitetura de Computadores
Introdução à Arquitetura de Computadores
Mauro Pereira

Sistema operacional introdução
Sistema operacional introduçãoSistema operacional introdução
Sistema operacional introdução
Cleber Ramos

Aula 1 requisitos
Aula 1   requisitosAula 1   requisitos
Aula 1 requisitos
licardino

Engenharia de Requisitos
Engenharia de RequisitosEngenharia de Requisitos
Engenharia de Requisitos
Cloves da Rocha

Aula1 e aula2 - Analise e Projeto de Sistemas
Aula1 e aula2 - Analise e Projeto de SistemasAula1 e aula2 - Analise e Projeto de Sistemas
Aula1 e aula2 - Analise e Projeto de Sistemas
Gustavo Gonzalez

Arquitetura orientada a serviços (SOA)
Arquitetura orientada a serviços (SOA)Arquitetura orientada a serviços (SOA)
Arquitetura orientada a serviços (SOA)
Helio Henrique L. C. Monte-Alto

Modelagem de Sistemas de Informação
Modelagem de Sistemas de InformaçãoModelagem de Sistemas de Informação
Modelagem de Sistemas de Informação
Helder Lopes

Estrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentaisEstrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentais
Fabrício Lopes Sanchez

Diagramas de casos de uso - aula 2
Diagramas de casos de uso - aula 2Diagramas de casos de uso - aula 2
Diagramas de casos de uso - aula 2
Franklin Matos Correia

REA- Diagramas de Casos de Uso da UML
REA- Diagramas de Casos de Uso da UMLREA- Diagramas de Casos de Uso da UML
REA- Diagramas de Casos de Uso da UML
IFFar - SVS

Analise de Requisitos
Analise de RequisitosAnalise de Requisitos
Analise de Requisitos
elliando dias

Metodologias de análise e desenvolvimento de sistemas
Metodologias de análise e desenvolvimento de sistemasMetodologias de análise e desenvolvimento de sistemas
Metodologias de análise e desenvolvimento de sistemas
Susana Oliveira

Aula 02 - Principios da Orientação a Objetos (POO)
Aula 02 - Principios da Orientação a Objetos (POO)Aula 02 - Principios da Orientação a Objetos (POO)
Aula 02 - Principios da Orientação a Objetos (POO)
Daniel Brandão


Mais procurados (20)

Análise e Projeto de Sistemas
Análise e Projeto de SistemasAnálise e Projeto de Sistemas
Análise e Projeto de Sistemas

Arquitetura de Software
Arquitetura de SoftwareArquitetura de Software
Arquitetura de Software

Apresentação da UML
Apresentação da UMLApresentação da UML
Apresentação da UML

Análise estruturada de sistemas - Modelo de contexto
Análise estruturada de sistemas - Modelo de contextoAnálise estruturada de sistemas - Modelo de contexto
Análise estruturada de sistemas - Modelo de contexto

Introdução à linguagem UML
Introdução à linguagem UMLIntrodução à linguagem UML
Introdução à linguagem UML

08 modelo conceitual_fisico_logico_er
08 modelo conceitual_fisico_logico_er08 modelo conceitual_fisico_logico_er
08 modelo conceitual_fisico_logico_er

Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)
Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)
Banco de Dados I - Aula 05 - Banco de Dados Relacional (Modelo Conceitual)

Introdução à Arquitetura de Computadores
Introdução à Arquitetura de ComputadoresIntrodução à Arquitetura de Computadores
Introdução à Arquitetura de Computadores

Sistema operacional introdução
Sistema operacional introduçãoSistema operacional introdução
Sistema operacional introdução

Aula 1 requisitos
Aula 1   requisitosAula 1   requisitos
Aula 1 requisitos

Engenharia de Requisitos
Engenharia de RequisitosEngenharia de Requisitos
Engenharia de Requisitos

Aula1 e aula2 - Analise e Projeto de Sistemas
Aula1 e aula2 - Analise e Projeto de SistemasAula1 e aula2 - Analise e Projeto de Sistemas
Aula1 e aula2 - Analise e Projeto de Sistemas

Arquitetura orientada a serviços (SOA)
Arquitetura orientada a serviços (SOA)Arquitetura orientada a serviços (SOA)
Arquitetura orientada a serviços (SOA)

Modelagem de Sistemas de Informação
Modelagem de Sistemas de InformaçãoModelagem de Sistemas de Informação
Modelagem de Sistemas de Informação

Estrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentaisEstrutura de Dados - Conceitos fundamentais
Estrutura de Dados - Conceitos fundamentais

Diagramas de casos de uso - aula 2
Diagramas de casos de uso - aula 2Diagramas de casos de uso - aula 2
Diagramas de casos de uso - aula 2

REA- Diagramas de Casos de Uso da UML
REA- Diagramas de Casos de Uso da UMLREA- Diagramas de Casos de Uso da UML
REA- Diagramas de Casos de Uso da UML

Analise de Requisitos
Analise de RequisitosAnalise de Requisitos
Analise de Requisitos

Metodologias de análise e desenvolvimento de sistemas
Metodologias de análise e desenvolvimento de sistemasMetodologias de análise e desenvolvimento de sistemas
Metodologias de análise e desenvolvimento de sistemas

Aula 02 - Principios da Orientação a Objetos (POO)
Aula 02 - Principios da Orientação a Objetos (POO)Aula 02 - Principios da Orientação a Objetos (POO)
Aula 02 - Principios da Orientação a Objetos (POO)


Semelhante a Es capítulo 5 - modelagem de sistemas

Diagrama de implantação
Diagrama de implantaçãoDiagrama de implantação
Diagrama de implantação
elliando dias

07 Modelagem (Sommer)
07 Modelagem (Sommer)07 Modelagem (Sommer)
07 Modelagem (Sommer)
Waldemar Roberti

Cap 1
Cap 1Cap 1
Cap 1
UFRJ

Modelagem - Aula 1
Modelagem - Aula 1Modelagem - Aula 1
Modelagem - Aula 1
Joabe Amaral

Documentar Requisitos Usando Modelos
Documentar Requisitos Usando ModelosDocumentar Requisitos Usando Modelos
Documentar Requisitos Usando Modelos
Barbara Lima

Trabalho individual
Trabalho individualTrabalho individual
Trabalho individual
Alessandra Fraydewoks

Aulaaaaaaaa 7 - Projeto de Arquitetura.ppt
Aulaaaaaaaa 7 - Projeto de Arquitetura.pptAulaaaaaaaa 7 - Projeto de Arquitetura.ppt
Aulaaaaaaaa 7 - Projeto de Arquitetura.ppt
AndersonDaSilvaSchmi

Analise sistemas 03
Analise sistemas 03Analise sistemas 03
Analise sistemas 03
Caroline Raquel Rodrigues

Analise sistemas 03
Analise sistemas 03Analise sistemas 03
Analise sistemas 03
Caroline Raquel Rodrigues

Aula-04-UML.pptx
Aula-04-UML.pptxAula-04-UML.pptx
Aula-04-UML.pptx
rubens708870

4º semestre
4º semestre4º semestre
4º semestre
Jean Pierry

Modelos de dados
Modelos de dadosModelos de dados
Modelos de dados
aeasantos

AULA 3.ppt
AULA 3.pptAULA 3.ppt
Aula 01.pdf
Aula 01.pdfAula 01.pdf
Aula 01.pdf
OsnofaElias

Zachman framework
Zachman frameworkZachman framework
Zachman framework
Joao Santos

Apresentação FITEM 2012
Apresentação FITEM 2012Apresentação FITEM 2012
Apresentação FITEM 2012
Edson Oliveira Junior

Aula desesenvolvimento segunda semana
Aula desesenvolvimento segunda semanaAula desesenvolvimento segunda semana
Aula desesenvolvimento segunda semana
Gabriel Moura

Aula 4 banco de dados
Aula 4   banco de dados Aula 4   banco de dados
Aula 4 banco de dados
Jorge Ávila Miranda

Modelagem de dados
Modelagem de dadosModelagem de dados
Modelagem de dados
Fabrício Lopes Sanchez

Dfd
DfdDfd

Semelhante a Es capítulo 5 - modelagem de sistemas (20)

Diagrama de implantação
Diagrama de implantaçãoDiagrama de implantação
Diagrama de implantação

07 Modelagem (Sommer)
07 Modelagem (Sommer)07 Modelagem (Sommer)
07 Modelagem (Sommer)

Cap 1
Cap 1Cap 1
Cap 1

Modelagem - Aula 1
Modelagem - Aula 1Modelagem - Aula 1
Modelagem - Aula 1

Documentar Requisitos Usando Modelos
Documentar Requisitos Usando ModelosDocumentar Requisitos Usando Modelos
Documentar Requisitos Usando Modelos

Trabalho individual
Trabalho individualTrabalho individual
Trabalho individual

Aulaaaaaaaa 7 - Projeto de Arquitetura.ppt
Aulaaaaaaaa 7 - Projeto de Arquitetura.pptAulaaaaaaaa 7 - Projeto de Arquitetura.ppt
Aulaaaaaaaa 7 - Projeto de Arquitetura.ppt

Analise sistemas 03
Analise sistemas 03Analise sistemas 03
Analise sistemas 03

Analise sistemas 03
Analise sistemas 03Analise sistemas 03
Analise sistemas 03

Aula-04-UML.pptx
Aula-04-UML.pptxAula-04-UML.pptx
Aula-04-UML.pptx

4º semestre
4º semestre4º semestre
4º semestre

Modelos de dados
Modelos de dadosModelos de dados
Modelos de dados

AULA 3.ppt
AULA 3.pptAULA 3.ppt
AULA 3.ppt

Aula 01.pdf
Aula 01.pdfAula 01.pdf
Aula 01.pdf

Zachman framework
Zachman frameworkZachman framework
Zachman framework

Apresentação FITEM 2012
Apresentação FITEM 2012Apresentação FITEM 2012
Apresentação FITEM 2012

Aula desesenvolvimento segunda semana
Aula desesenvolvimento segunda semanaAula desesenvolvimento segunda semana
Aula desesenvolvimento segunda semana

Aula 4 banco de dados
Aula 4   banco de dados Aula 4   banco de dados
Aula 4 banco de dados

Modelagem de dados
Modelagem de dadosModelagem de dados
Modelagem de dados

Dfd
DfdDfd
Dfd


Mais de Felipe Oliveira

Key activity4-variables
Key activity4-variablesKey activity4-variables
Key activity4-variables
Felipe Oliveira

Es capítulo 3 - desenvolvimento ágil
Es   capítulo 3 -  desenvolvimento ágilEs   capítulo 3 -  desenvolvimento ágil
Es capítulo 3 - desenvolvimento ágil
Felipe Oliveira

Es parte do capítulo 16 - linhas de produtos de software
Es   parte do capítulo 16 - linhas de produtos de softwareEs   parte do capítulo 16 - linhas de produtos de software
Es parte do capítulo 16 - linhas de produtos de software
Felipe Oliveira

Es capítulo 4 - engenharia de requisitos
Es   capítulo 4  - engenharia de requisitosEs   capítulo 4  - engenharia de requisitos
Es capítulo 4 - engenharia de requisitos
Felipe Oliveira

Es capítulo 3 - desenvolvimento ágil
Es   capítulo 3  -  desenvolvimento ágilEs   capítulo 3  -  desenvolvimento ágil
Es capítulo 3 - desenvolvimento ágil
Felipe Oliveira

Es capítulo 2 - processos de software
Es   capítulo 2  - processos de softwareEs   capítulo 2  - processos de software
Es capítulo 2 - processos de software
Felipe Oliveira

Es capítulo 1 - introdução
Es   capítulo 1 - introduçãoEs   capítulo 1 - introdução
Es capítulo 1 - introdução
Felipe Oliveira

Tutorial como atualizar_o_perfil_no_moodle
Tutorial como atualizar_o_perfil_no_moodleTutorial como atualizar_o_perfil_no_moodle
Tutorial como atualizar_o_perfil_no_moodle
Felipe Oliveira

Animais em extinção
Animais em extinçãoAnimais em extinção
Animais em extinção
Felipe Oliveira

Livro ea
Livro eaLivro ea
Livro ea
Felipe Oliveira

Ferramentasdeautoriamultimdia
FerramentasdeautoriamultimdiaFerramentasdeautoriamultimdia
Ferramentasdeautoriamultimdia
Felipe Oliveira

Tecnologia e sociedade
Tecnologia e sociedadeTecnologia e sociedade
Tecnologia e sociedade
Felipe Oliveira

WorkShop Pibid - Palestra: Softwares para o ensino da Matemática
WorkShop Pibid - Palestra: Softwares para o ensino da MatemáticaWorkShop Pibid - Palestra: Softwares para o ensino da Matemática
WorkShop Pibid - Palestra: Softwares para o ensino da Matemática
Felipe Oliveira


Mais de Felipe Oliveira (13)

Key activity4-variables
Key activity4-variablesKey activity4-variables
Key activity4-variables

Es capítulo 3 - desenvolvimento ágil
Es   capítulo 3 -  desenvolvimento ágilEs   capítulo 3 -  desenvolvimento ágil
Es capítulo 3 - desenvolvimento ágil

Es parte do capítulo 16 - linhas de produtos de software
Es   parte do capítulo 16 - linhas de produtos de softwareEs   parte do capítulo 16 - linhas de produtos de software
Es parte do capítulo 16 - linhas de produtos de software

Es capítulo 4 - engenharia de requisitos
Es   capítulo 4  - engenharia de requisitosEs   capítulo 4  - engenharia de requisitos
Es capítulo 4 - engenharia de requisitos

Es capítulo 3 - desenvolvimento ágil
Es   capítulo 3  -  desenvolvimento ágilEs   capítulo 3  -  desenvolvimento ágil
Es capítulo 3 - desenvolvimento ágil

Es capítulo 2 - processos de software
Es   capítulo 2  - processos de softwareEs   capítulo 2  - processos de software
Es capítulo 2 - processos de software

Es capítulo 1 - introdução
Es   capítulo 1 - introduçãoEs   capítulo 1 - introdução
Es capítulo 1 - introdução

Tutorial como atualizar_o_perfil_no_moodle
Tutorial como atualizar_o_perfil_no_moodleTutorial como atualizar_o_perfil_no_moodle
Tutorial como atualizar_o_perfil_no_moodle

Animais em extinção
Animais em extinçãoAnimais em extinção
Animais em extinção

Livro ea
Livro eaLivro ea
Livro ea

Ferramentasdeautoriamultimdia
FerramentasdeautoriamultimdiaFerramentasdeautoriamultimdia
Ferramentasdeautoriamultimdia

Tecnologia e sociedade
Tecnologia e sociedadeTecnologia e sociedade
Tecnologia e sociedade

WorkShop Pibid - Palestra: Softwares para o ensino da Matemática
WorkShop Pibid - Palestra: Softwares para o ensino da MatemáticaWorkShop Pibid - Palestra: Softwares para o ensino da Matemática
WorkShop Pibid - Palestra: Softwares para o ensino da Matemática


Último

Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdfAviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Falcão Brasil

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf
Falcão Brasil

Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdfEscola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Falcão Brasil

Slides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptx
Slides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptxSlides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptx
Slides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptx
LuizHenriquedeAlmeid6

Conhecimento sobre Vestimenta Anti chamas
Conhecimento sobre Vestimenta Anti chamasConhecimento sobre Vestimenta Anti chamas
Conhecimento sobre Vestimenta Anti chamas
edusegtrab

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
LuizHenriquedeAlmeid6

A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdfA Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
Falcão Brasil

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
principeandregalli

Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdfPortfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Falcão Brasil

História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdfHistória das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
LeideLauraCenturionL

Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
marcos oliveira

Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...
Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...
Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...
Falcão Brasil

A Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptxA Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptx
tamirissousa11

A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
Falcão Brasil

Fotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosasFotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosas
MariaJooSilva58

VOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptx
VOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptxVOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptx
VOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptx
mailabueno45

Uma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da TerraUma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da Terra
Luiz C. da Silva

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
JocelynNavarroBonta

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
shirleisousa9166


Último (20)

Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdfAviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf

Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdfEscola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf

Slides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptx
Slides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptxSlides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptx
Slides Lição 4, CPAD, O Encontro de Rute com Boaz, 3Tr24.pptx

Conhecimento sobre Vestimenta Anti chamas
Conhecimento sobre Vestimenta Anti chamasConhecimento sobre Vestimenta Anti chamas
Conhecimento sobre Vestimenta Anti chamas

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx

A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdfA Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024

Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdfPortfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf

História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdfHistória das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdf

Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...

Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...
Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...
Manual de Identidade Visual do Centro Gestor e Operacional do Sistema de Prot...

A Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptxA Priula sobre a primeira Guerra Mundial.pptx
A Priula sobre a primeira Guerra Mundial.pptx

A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...
A Participação do Brasil nas Operações de Manutenção da Paz da ONU Passado, P...

Fotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosasFotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosas

VOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptx
VOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptxVOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptx
VOCÊ CONHECE AS HISTÓRIAS DA BIBLÍA - EMOJIES.pptx

Uma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da TerraUma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da Terra

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf


Es capítulo 5 - modelagem de sistemas

  • 1. MODELAGEM DE SISTEMAS Felipe Cunha – felipe.cunha@dce.ufpb.br Yugo Alencar – yugo.alencar@dce.ufpb.br PPGI/UFPB 1Chapter 5 System modeling
  • 2. TÓPICOS  Fundamentos  Modelos de contexto  Modelos de interação  Modelos de estrutura  Modelos de comportamento  Engenharia dirigida a modelos  Considerações finais 2Chapter 5 System modeling
  • 3. FUNDAMENTOS  Modelagem de sistemas é o processo de desenvolvimento de modelos abstratos de um sistema, onde cada modelo apresenta uma diferente visão daquele sistema.  “Um modelo abstrai o que o sistema faz e oculta os detalhes”  UML – Linguagem de Modelagem Unificada 3Chapter 5 System modeling
  • 4. FUNDAMENTOS - Modelos de uso gráfico  Como forma de facilitar a discussão sobre um sistema existente ou proposto  Os modelos podem ser incompletos e usar notação informal  Como forma de documentar um sistema já existente  Modelos para algumas partes do sistema.  Como uma descrição detalhada para o D.B.Modelos  Modelos têm que ser tanto corretos e precisos, quanto completos. 4Chapter 5 System modeling
  • 5. FUNDAMENTOS - conceitos  Modelos do sistema existente  Ajudam a esclarecer o que o sistema faz  Levar os requisitos para um novo sistema  Modelos do sistema a ser desenvolvido  Ajudam a explicar os requisitos propostos para outros stakeholders do sistema.  Em um processo de Engenharia dirigida a modelos, é possível gerar a implementação total ou parcial do sistema a partir do modelo de sistema 5Chapter 5 System modeling
  • 6. FUNDAMENTOS - Perspectivas de sistema 6Chapter 5 System modeling Perspectiva externa Perspectiva de interação Perspectiva estrutural Perspectiva comportamental
  • 7. FUNDAMENTOS - Tipos de diagramas UML 7Chapter 5 System modeling Diagramas de atividades Diagramas de caso de uso Diagramas de sequência Diagramas de classe Diagramas de estado
  • 8. FERRAMENTAS  Astah - http://astah.net/editions/community  Cacoo - https://cacoo.com/diagrams/  Comparação entre ferramentas:  http://en.wikipedia.org/wiki/Comparison_of_data_modeli ng_tools Chapter 5 System modeling 8
  • 9. MODELOS DE CONTEXTO  Usados para ilustrar o contexto operacional de um sistema e seu relacionamento com outros sistemas.  Ajuda a definir os limites e funcionalidades do sistema.  Cenário do sistema MHC-PMS  Processo de negócio do sistema MHC-PMS 9Chapter 5 System modeling
  • 10. MODELOS DE CONTEXTO – Cenário MHC-PMS  Sistema de Gerenciamento de Pacientes com Problemas de Saúde Mental  Principais requisitos:  Mantém dados dos pacientes  Utilizados em clínicas especializadas e em hospitais  Acesso aos dados on line e off line  Não contém outras informações médicas dos pacientes  Gerar informação gerencial  Fornecer ao pessoal médico informações atualizadas  Usuários do sistema da área da saúde e de outras áreas  Registra, Gerencia e Monitora consultas, condições e evolução  privacidade e segurança são requisitos críticos 10Chapter 5 System modeling
  • 11. MODELOS DE CONTEXTO - MHC-PMS 11Chapter 5 System modeling
  • 12. MODELOS DE CONTEXTO – Processo  Modelos de contexto simplesmente mostram os sistemas em seu ambiente  Mas sob perspectiva de processo, mostram como o sistema é desenvolvido em processos de negócio  Modelo de processo de internação involutária 12Chapter 5 System modeling
  • 13. MODELOS DE CONTEXTO – Processo de internação involuntária 13Chapter 5 System modeling
  • 14. MODELOS DE INTERAÇÃO - conceitos  Modelar a interação de usuários do sistema é importante para ajudar a identificar requisitos de usuário  Modelar a interação entre sistemas ajuda a identificar problemas de comunicação que podem surgir  Modelar a interação de componentes ajuda a definir se a estrutura do sistema será capaz de produzir o desempenho e confiabilidade desejados 14Chapter 5 System modeling
  • 15. MODELOS DE INTERAÇÃO - modelagem de casos de uso  Cada caso de uso representa uma tarefa discreta que envolve a interação com um sistema externo  Atores em um caso de uso podem ser pessoas ou outros sistemas  Representado esquematicamente para fornecer uma visão geral do caso de uso e de forma textual mais detalhada 15Chapter 5 System modeling
  • 16. MODELOS DE INTERAÇÃO - modelagem de casos de uso  Caso de uso do MHC-PMS 16Chapter 5 System modeling
  • 17. MODELOS DE INTERAÇÃO - modelagem de casos de uso MHC-PMS: Transferir dados Atores Recepcionista, Sistema de Registro de Pacientes (SRP) Descrição A recepcionista pode transferir dados do MHC-PMS para um banco de dados geral de registro do paciente que é mantido por uma autoridade de saúde. As informações transferidas tanto pode ser atualizado de informações pessoais (endereço, telefone, etc) ou um resumo do diagnóstico e tratamento do paciente. Dados Informações pessoais do paciente, resumo tratamento Estímulo Comando de usuário emitido pela Recepcionista Resposta Confirmação de que SRP foi atualizado Comentários A recepcionista deve ter permissões de segurança apropriadas para acessar as informações do paciente e do PRS 17Chapter 5 System modeling
  • 18. MODELOS DE INTERAÇÃO - modelagem de casos de uso 18Chapter 5 System modeling
  • 19. MODELOS DE INTERAÇÃO – usando diagramas de sequência  Usado para modelar as interações entre atores e os objetos com o sistema  Mostra uma sequencia de interações de um caso de uso. 19Chapter 5 System modeling
  • 20. MODELOS DE INTERAÇÃO – usando diagramas de sequência 20Chapter 5 System modeling
  • 21. MODELOS DE INTERAÇÃO – usando diagramas de sequência Chapter 5 System modeling 21
  • 22. MODELOS ESTRUTURAIS  Modelam a organização do sistema em termos de componentes, o que ele faz e seus relacionamentos  São modelos estáticos, que mostram a estrutura do projeto do sistema, ou dinâmicos, que mostram a organização do sistema em execução  Os modelos estruturais são criados quando se está discutindo e projetando a arquitetura do sistema 22Chapter 5 System modeling
  • 23. MODELOS ESTRUTURAIS – Diagramas de classe  São usados no desenvolvimento Orientado a Objetos para mostrar as classes em um sistema e as associações entre elas  Uma classe em OO pode ser pensado como uma definição geral de um tipo de objeto de sistema  Uma associação é um elo entre as classes que indica que existe alguma relação entre essas classes 23Chapter 5 System modeling
  • 24. MODELOS ESTRUTURAIS – Diagramas de classe 24Chapter 5 System modeling
  • 25. MODELOS ESTRUTURAIS – Diagramas de classe 25Chapter 5 System modeling
  • 26. MODELOS ESTRUTURAIS – Diagramas de classe 26Chapter 5 System modeling
  • 27. MODELOS ESTRUTURAIS – Generalização  Generalização é usada para gerenciar a complexidade  Características das entidades Caracteríscas das classes  Membros das classes têm características comuns Chapter 5 System modeling 27
  • 28. MODELOS ESTRUTURAIS – Hierarquia de generalização 28Chapter 5 System modeling
  • 29. MODELOS ESTRUTURAIS – Hierarquia de generalização 29Chapter 5 System modeling
  • 30. MODELOS ESTRUTURAIS – agregação  Um modelo de agregação mostra como as classes que são coleções são compostas de outras classes  Modelos de agregação são semelhantes a relacionamento em modelos de dados semânticos 30Chapter 5 System modeling
  • 31. MODELOS ESTRUTURAIS – modelos de agregação 31Chapter 5 System modeling
  • 32. MODELOS COMPORTAMENTAIS  Modelos comportamentais são modelos do comportamento dinâmico de um sistema como ele está em execução  Dados – de entrada, que tem de ser processado pelo sistema  Eventos – Algum evento acontece no sistema de gatilhos 32Chapter 5 System modeling
  • 33. MODELOS COMPORTAMENTAIS - Modelagem dirigida a Dados Chapter 5 System modeling 33
  • 34. Processamento de pedidos – sistema bomba de insulina 34Chapter 5 System modeling
  • 35. MODELOS COMPORTAMENTAIS - Modelagem dirigida a Eventos  Sistemas de tempo real  Por exemplo, um sistema de comutação de telefone fixo  Os eventos pode provocar uma transição de um estado para outro Chapter 5 System modeling 35
  • 36. MODELOS COMPORTAMENTAIS - Modelagem dirigida a eventos - Microondas 36Chapter 5 System modeling
  • 37. MODELOS COMPORTAMENTAIS - Modelagem dirigida a eventos 37Chapter 5 System modeling
  • 38. MODELOS COMPORTAMENTAIS - Modelagem dirigida a eventos 38Chapter 5 System modeling
  • 39. MODELOS COMPORTAMENTAIS - Modelagem dirigida a eventos – Operação do Microondas 39Chapter 5 System modeling
  • 40. ENGENHARIA DIRIGIDA A MODELOS  Engenharia Dirigida a Modelos (MDE) é uma abordagem para o desenvolvimento de software onde os modelos, em vez de programas são os principais resultados do processo de desenvolvimento  Os programas que executam em uma plataforma de software são então gerados automaticamente a partir dos modelos Chapter 5 System modeling 40
  • 41. ENGENHARIA DIRIGIDA A MODELOS  Prós  Permite considerar níveis mais altos de abstração  Gerando Código significa automaticamente que é mais barato para adaptar os sistemas para novas plataformas.  Contras  Modelos de abstração nem sempre corretos e completos  Custo alto no desenvolvimento de tradutores para as novas plataformas. Chapter 5 System modeling 41
  • 42. ENGENHARIA DIRIGIDA A MODELOS - MDA transformations 42Chapter 5 System modeling
  • 43. CONSIDERAÇÕES FINAIS  Um modelo é uma visão abstrata de um sistema que ignora detalhes. Desenvolvido sob diferentes perspectivas.  Modelos de contexto mostram como o sistema está posicionado em relação a outros sistemas. Define as funcionalidades e limites.  Modelos de interação usam diagramas de caso de uso e de sequência para modelar interações entre usuários e sistemas.  Modelos de estrutura mostram a organização e arquitetura do sistema usando diagramas de classes e suas associações.  Modelos de comportamento são usados para mostrar o comportamento do sistema em execução quando processar dados ou lidar com eventos, usando diagramas de atividades e de estado.  EDM é a abordagem que gera códigos a partir de modelos. Chapter 5 System modeling 43
  • 44. CONSIDERAÇÕES FINAIS  1. Por que modelar sistemas?  2. Que erros acontecem quando não se entende o contexto?  3. Como modelar um sistema existente?  4. Por que não é sempre preciso que um modelo contenha detalhes?  5. Você como parte de uma equipe que propõe usar o Desenvolvimento Baseado em Modelos, quais fatores devem ser levados em conta? Chapter 5 System modeling 44
  • 45. REFERÊNCIAS  Ian Sommerville. Engenharia de Software, 9a. Edição. 2011 Chapter 5 System modeling 45
