1. ONDAS
ELETROMAGNÉTICAS

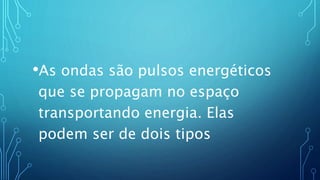

2. •As ondas são pulsos energéticos
que se propagam no espaço
transportando energia. Elas
podem ser de dois tipos

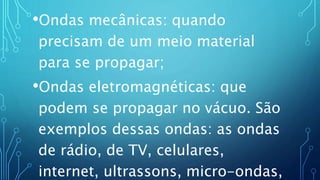

3. •Ondas mecânicas: quando
precisam de um meio material
para se propagar;
•Ondas eletromagnéticas: que
podem se propagar no vácuo. São
exemplos dessas ondas: as ondas
de rádio, de TV, celulares,
internet, ultrassons, micro-ondas,

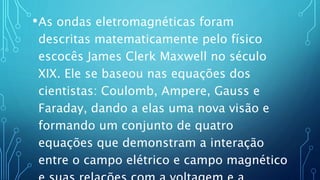

4. •As ondas eletromagnéticas foram
descritas matematicamente pelo físico
escocês James Clerk Maxwell no século
XIX. Ele se baseou nas equações dos
cientistas: Coulomb, Ampere, Gauss e
Faraday, dando a elas uma nova visão e
formando um conjunto de quatro
equações que demonstram a interação
entre o campo elétrico e campo magnético

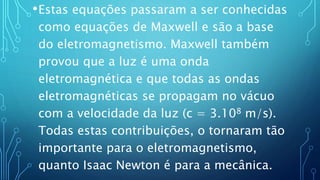

5. •Estas equações passaram a ser conhecidas
como equações de Maxwell e são a base
do eletromagnetismo. Maxwell também
provou que a luz é uma onda
eletromagnética e que todas as ondas
eletromagnéticas se propagam no vácuo
com a velocidade da luz (c = 3.108 m/s).
Todas estas contribuições, o tornaram tão
importante para o eletromagnetismo,
quanto Isaac Newton é para a mecânica.

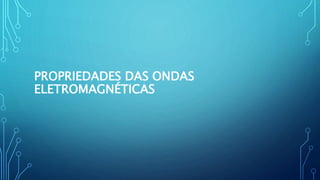

6. PROPRIEDADES DAS ONDAS
ELETROMAGNÉTICAS

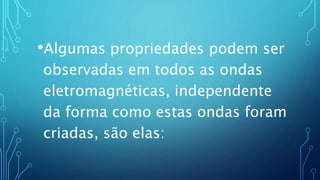

7. •Algumas propriedades podem ser
observadas em todos as ondas
eletromagnéticas, independente
da forma como estas ondas foram
criadas, são elas:

8. •Os campos elétrico e magnético são
perpendiculares à direção de propagação da
onda;
•O campo elétrico é perpendicular ao campo
magnético;
•Os campos variam sempre na mesma
frequência e estão em fase.

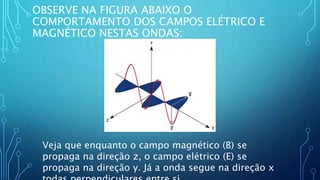

9. OBSERVE NA FIGURA ABAIXO O
COMPORTAMENTO DOS CAMPOS ELÉTRICO E
MAGNÉTICO NESTAS ONDAS:
Veja que enquanto o campo magnético (B) se
propaga na direção z, o campo elétrico (E) se
propaga na direção y. Já a onda segue na direção x

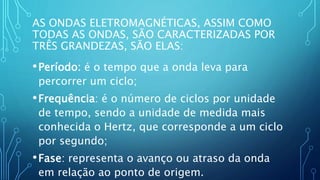

10. AS ONDAS ELETROMAGNÉTICAS, ASSIM COMO
TODAS AS ONDAS, SÃO CARACTERIZADAS POR
TRÊS GRANDEZAS, SÃO ELAS:
•Período: é o tempo que a onda leva para
percorrer um ciclo;
•Frequência: é o número de ciclos por unidade
de tempo, sendo a unidade de medida mais
conhecida o Hertz, que corresponde a um ciclo
por segundo;
•Fase: representa o avanço ou atraso da onda
em relação ao ponto de origem.

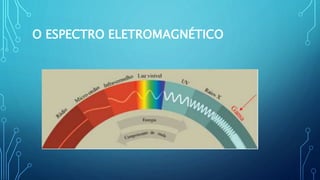

11. O ESPECTRO ELETROMAGNÉTICO

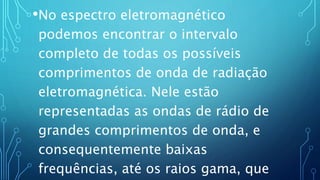

12. •No espectro eletromagnético
podemos encontrar o intervalo
completo de todas os possíveis
comprimentos de onda de radiação
eletromagnética. Nele estão
representadas as ondas de rádio de
grandes comprimentos de onda, e
consequentemente baixas
frequências, até os raios gama, que

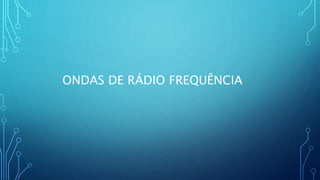

13. ONDAS DE RÁDIO FREQUÊNCIA

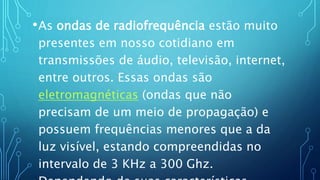

14. •As ondas de radiofrequência estão muito
presentes em nosso cotidiano em
transmissões de áudio, televisão, internet,
entre outros. Essas ondas são
eletromagnéticas (ondas que não
precisam de um meio de propagação) e
possuem frequências menores que a da
luz visível, estando compreendidas no
intervalo de 3 KHz a 300 Ghz.

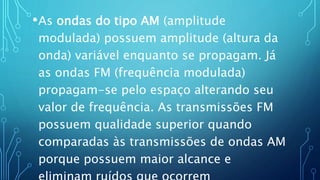

15. •As ondas do tipo AM (amplitude
modulada) possuem amplitude (altura da
onda) variável enquanto se propagam. Já
as ondas FM (frequência modulada)
propagam-se pelo espaço alterando seu
valor de frequência. As transmissões FM
possuem qualidade superior quando
comparadas às transmissões de ondas AM
porque possuem maior alcance e

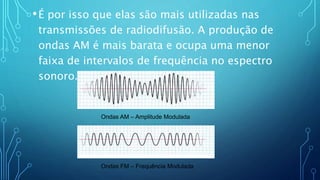

16. •É por isso que elas são mais utilizadas nas
transmissões de radiodifusão. A produção de
ondas AM é mais barata e ocupa uma menor
faixa de intervalos de frequência no espectro
sonoro.
Ondas AM – Amplitude Modulada
Ondas FM – Frequência Modulada

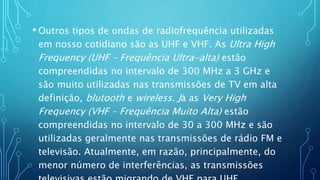

17. • Outros tipos de ondas de radiofrequência utilizadas
em nosso cotidiano são as UHF e VHF. As Ultra High
Frequency (UHF – Frequência Ultra-alta) estão
compreendidas no intervalo de 300 MHz a 3 GHz e
são muito utilizadas nas transmissões de TV em alta
definição, blutooth e wireless. Já as Very High
Frequency (VHF – Frequência Muito Alta) estão
compreendidas no intervalo de 30 a 300 MHz e são
utilizadas geralmente nas transmissões de rádio FM e
televisão. Atualmente, em razão, principalmente, do
menor número de interferências, as transmissões

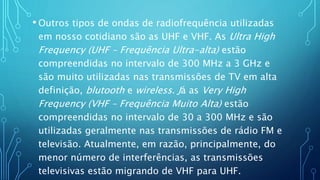

18. • Outros tipos de ondas de radiofrequência utilizadas
em nosso cotidiano são as UHF e VHF. As Ultra High
Frequency (UHF – Frequência Ultra-alta) estão
compreendidas no intervalo de 300 MHz a 3 GHz e
são muito utilizadas nas transmissões de TV em alta
definição, blutooth e wireless. Já as Very High
Frequency (VHF – Frequência Muito Alta) estão
compreendidas no intervalo de 30 a 300 MHz e são
utilizadas geralmente nas transmissões de rádio FM e
televisão. Atualmente, em razão, principalmente, do
menor número de interferências, as transmissões
televisivas estão migrando de VHF para UHF.

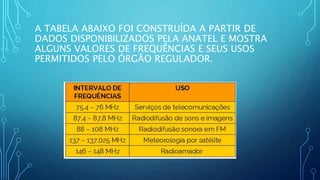

19. A TABELA ABAIXO FOI CONSTRUÍDA A PARTIR DE
DADOS DISPONIBILIZADOS PELA ANATEL E MOSTRA
ALGUNS VALORES DE FREQUÊNCIAS E SEUS USOS
PERMITIDOS PELO ÓRGÃO REGULADOR.

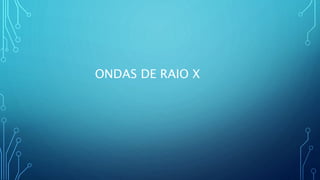

20. ONDAS DE RAIO X

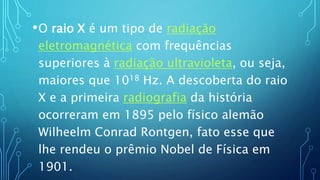

21. •O raio X é um tipo de radiação
eletromagnética com frequências
superiores à radiação ultravioleta, ou seja,
maiores que 1018 Hz. A descoberta do raio
X e a primeira radiografia da história
ocorreram em 1895 pelo físico alemão
Wilheelm Conrad Rontgen, fato esse que
lhe rendeu o prêmio Nobel de Física em
1901.

22. •Foi durante o estudo da luminescência por
raios catódicos em um tubo de Crookes
que Conrad descobriu esse raio. A
denominação “raio X” foi usada por
Conrad porque ele não conhecia a
natureza da luz que tinha acabado de
descobrir, ou seja, para ele, tratava-se de
um raio desconhecido.

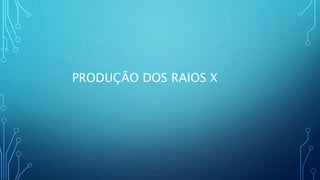

23. PRODUÇÃO DOS RAIOS X

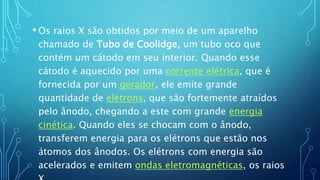

24. • Os raios X são obtidos por meio de um aparelho
chamado de Tubo de Coolidge, um tubo oco que
contém um cátodo em seu interior. Quando esse
cátodo é aquecido por uma corrente elétrica, que é
fornecida por um gerador, ele emite grande
quantidade de elétrons, que são fortemente atraídos
pelo ânodo, chegando a este com grande energia
cinética. Quando eles se chocam com o ânodo,
transferem energia para os elétrons que estão nos
átomos dos ânodos. Os elétrons com energia são
acelerados e emitem ondas eletromagnéticas, os raios

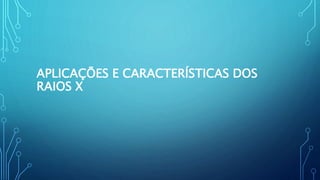

25. APLICAÇÕES E CARACTERÍSTICAS DOS
RAIOS X

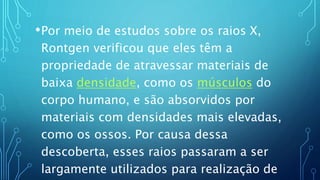

26. •Por meio de estudos sobre os raios X,
Rontgen verificou que eles têm a
propriedade de atravessar materiais de
baixa densidade, como os músculos do
corpo humano, e são absorvidos por
materiais com densidades mais elevadas,
como os ossos. Por causa dessa
descoberta, esses raios passaram a ser
largamente utilizados para realização de

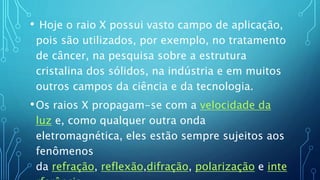

27. • Hoje o raio X possui vasto campo de aplicação,
pois são utilizados, por exemplo, no tratamento
de câncer, na pesquisa sobre a estrutura
cristalina dos sólidos, na indústria e em muitos
outros campos da ciência e da tecnologia.
•Os raios X propagam-se com a velocidade da
luz e, como qualquer outra onda
eletromagnética, eles estão sempre sujeitos aos
fenômenos
da refração, reflexão,difração, polarização e inte

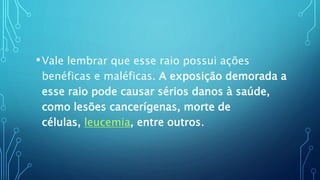

28. •Vale lembrar que esse raio possui ações
benéficas e maléficas. A exposição demorada a
esse raio pode causar sérios danos à saúde,
como lesões cancerígenas, morte de
células, leucemia, entre outros.

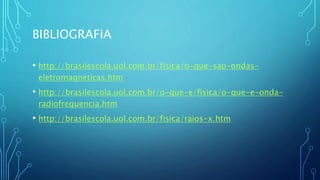

29. BIBLIOGRAFIA
