Pce ii

PLANO DE
CONTROLE DE
EMERGÊNCIA
PCE
PARTE II
PROFESSORA: ANDRÉA

SISTEMAS FIXOS DE COMBATE À INCÊNDIO
HIDRANTES

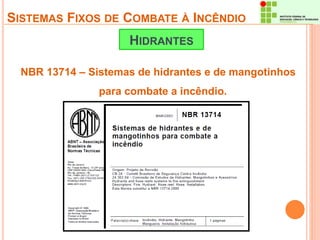

NBR 13714 – Sistemas de hidrantes e de mangotinhos
para combate a incêndio.

HIDRANTES

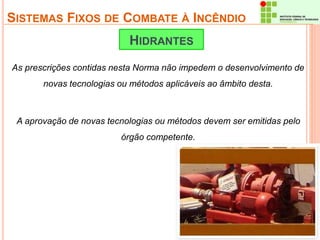

As prescrições contidas nesta Norma não impedem o desenvolvimento de
novas tecnologias ou métodos aplicáveis ao âmbito desta.
A aprovação de novas tecnologias ou métodos devem ser emitidas pelo
órgão competente.

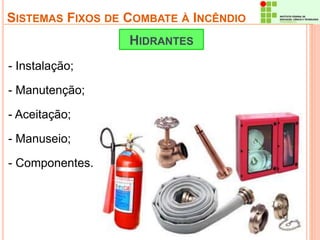

- Instalação;
- Manutenção;
- Aceitação;
- Manuseio;
- Componentes.
HIDRANTES

HIDRANTES

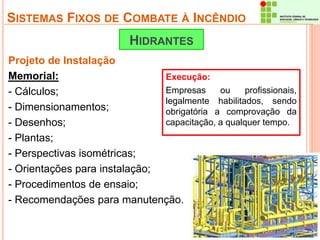

Projeto de Instalação
Memorial:
- Cálculos;
- Dimensionamentos;
- Desenhos;
- Plantas;
- Perspectivas isométricas;
- Orientações para instalação;
- Procedimentos de ensaio;
- Recomendações para manutenção.
Execução:
Empresas ou profissionais,
legalmente habilitados, sendo
obrigatória a comprovação da
capacitação, a qualquer tempo.

HIDRANTES

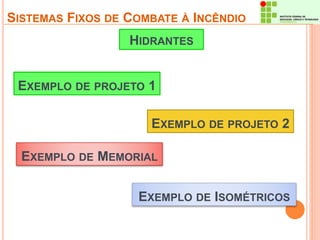

EXEMPLO DE PROJETO 1
EXEMPLO DE PROJETO 2
EXEMPLO DE MEMORIAL
EXEMPLO DE ISOMÉTRICOS

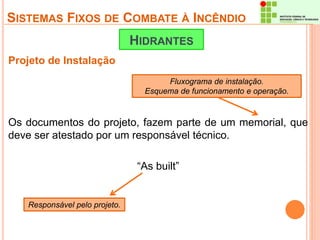

Projeto de Instalação
HIDRANTES
Os documentos do projeto, fazem parte de um memorial, que
deve ser atestado por um responsável técnico.
“As built”
Responsável pelo projeto.
Fluxograma de instalação.
Esquema de funcionamento e operação.

HIDRANTES

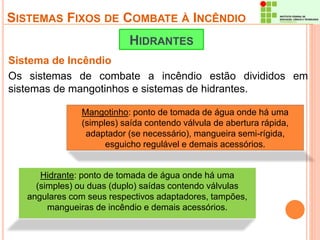

Sistema de Incêndio
Os sistemas de combate a incêndio estão divididos em
sistemas de mangotinhos e sistemas de hidrantes.
Mangotinho: ponto de tomada de água onde há uma
(simples) saída contendo válvula de abertura rápida,
adaptador (se necessário), mangueira semi-rígida,
esguicho regulável e demais acessórios.
Hidrante: ponto de tomada de água onde há uma
(simples) ou duas (duplo) saídas contendo válvulas
angulares com seus respectivos adaptadores, tampões,
mangueiras de incêndio e demais acessórios.

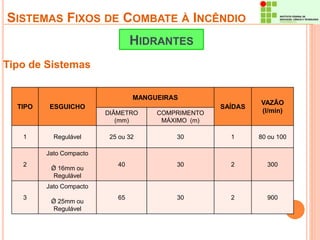

Tipo de Sistemas
HIDRANTES
TIPO ESGUICHO
MANGUEIRAS
SAÍDAS
VAZÃO
DIÂMETRO (l/min)
(mm)
COMPRIMENTO
MÁXIMO (m)
1 Regulável 25 ou 32 30 1 80 ou 100
2
Jato Compacto
Ǿ 16mm ou
Regulável
40 30 2 300
3
Jato Compacto
Ǿ 25mm ou
Regulável
65 30 2 900

HIDRANTES

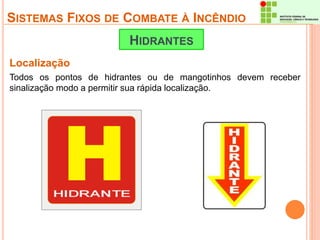

Localização
Todos os pontos de hidrantes ou de mangotinhos devem receber
sinalização modo a permitir sua rápida localização.

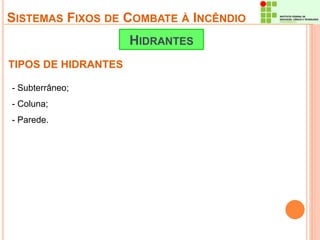

TIPOS DE HIDRANTES
HIDRANTES
- Subterrâneo;
- Coluna;
- Parede.

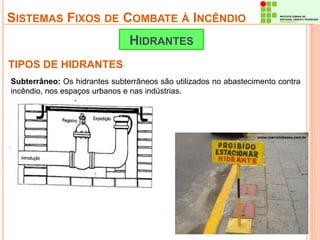

TIPOS DE HIDRANTES
HIDRANTES
Subterrâneo: Os hidrantes subterrâneos são utilizados no abastecimento contra
incêndio, nos espaços urbanos e nas indústrias.

TIPOS DE HIDRANTES
HIDRANTES

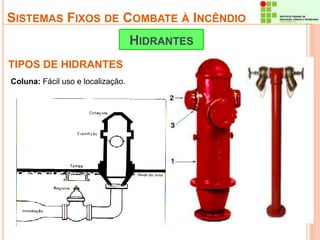

Coluna: Fácil uso e localização.

TIPOS DE HIDRANTES
HIDRANTES

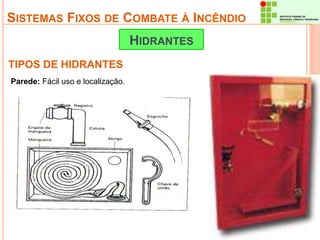

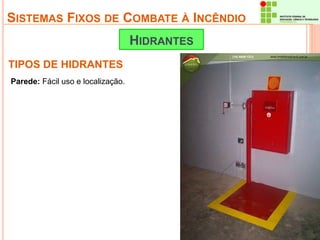

Parede: Fácil uso e localização.

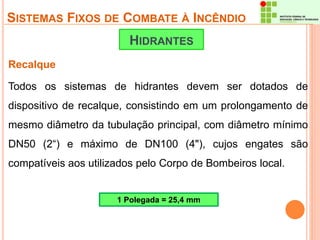

Recalque
HIDRANTES
Todos os sistemas de hidrantes devem ser dotados de
dispositivo de recalque, consistindo em um prolongamento de
mesmo diâmetro da tubulação principal, com diâmetro mínimo
DN50 (2“) e máximo de DN100 (4"), cujos engates são
compatíveis aos utilizados pelo Corpo de Bombeiros local.
1 Polegada = 25,4 mm

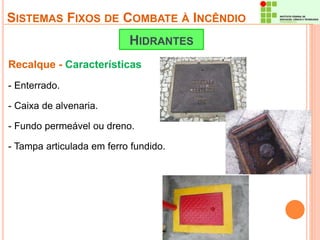

HIDRANTES
Recalque - Características
- Enterrado.
- Caixa de alvenaria.
- Fundo permeável ou dreno.
- Tampa articulada em ferro fundido.

HIDRANTES
Recalque - Características
Identificação - HIDRANTE
Dimensões - 0,40 m x 0,60 m
Outras características:
- Afastada a 0,50 m da guia do passeio;
- Voltada para cima em ângulo de 45°;
- Posicionada, no máximo, a 0,15 m de profundidade em relação ao
piso do passeio;
- Volante de manobra da válvula situado a no máximo 0,50 m do
nível do piso acabado.

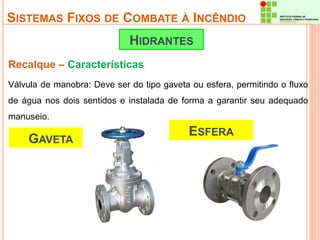

HIDRANTES
Recalque – Características
Válvula de manobra: Deve ser do tipo gaveta ou esfera, permitindo o fluxo
de água nos dois sentidos e instalada de forma a garantir seu adequado
manuseio.
GAVETA
ESFERA

HIDRANTES

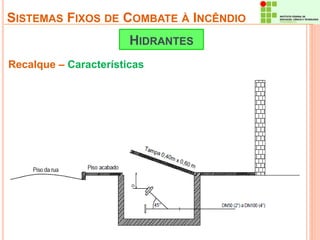

Recalque – Características

HIDRANTES
Tubulação
-A tubulação do sistema não deve ter diâmetro nominal inferior a 2½”.
-Drenos, recursos para simulação e ensaios, escorvas, etc., devem ser
dimensionados conforme a aplicação.
-A tubulação aparente do sistema deve ser em cor vermelha.
Escorva de bomba: E a eliminação do ar
existente no interior da bomba e da
tubulação de sucção. Esta operação permite
preencher com o fluído a ser bombeado,
todo o interior da bomba e da tubulação,
antes de acionamento da mesma.

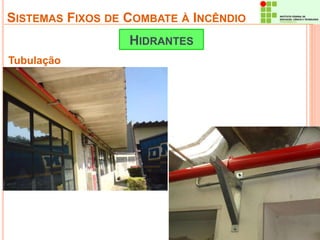

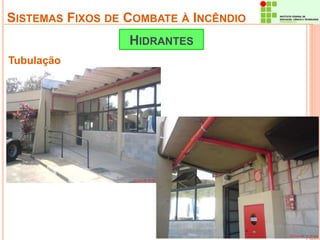

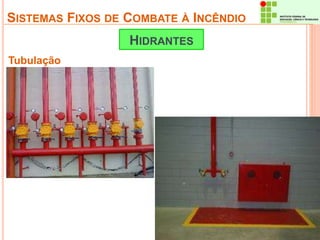

Tubulação
HIDRANTES

HIDRANTES
Tubulação – Aço ou PVC?

HIDRANTES

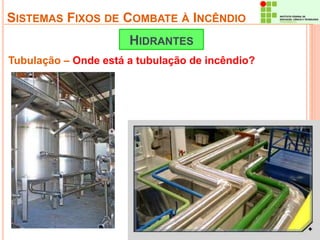

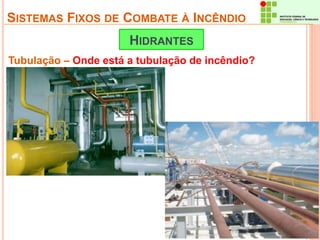

Tubulação – Onde está a tubulação de incêndio?

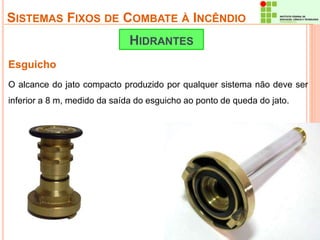

Esguicho
HIDRANTES
O alcance do jato compacto produzido por qualquer sistema não deve ser
inferior a 8 m, medido da saída do esguicho ao ponto de queda do jato.

Esguicho
HIDRANTES

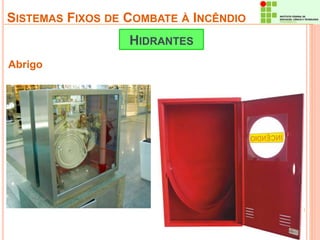

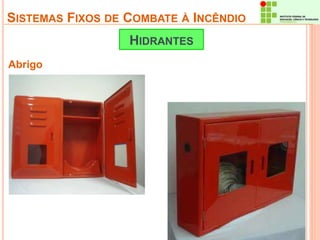

Abrigo
HIDRANTES

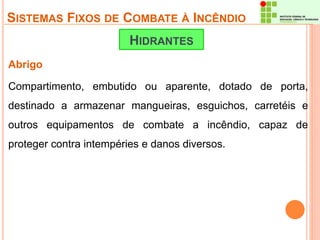

Compartimento, embutido ou aparente, dotado de porta,
destinado a armazenar mangueiras, esguichos, carretéis e
outros equipamentos de combate a incêndio, capaz de
proteger contra intempéries e danos diversos.

Abrigo
HIDRANTES

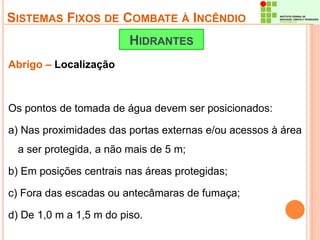

Abrigo – Localização
HIDRANTES
Os pontos de tomada de água devem ser posicionados:
a) Nas proximidades das portas externas e/ou acessos à área
a ser protegida, a não mais de 5 m;
b) Em posições centrais nas áreas protegidas;
c) Fora das escadas ou antecâmaras de fumaça;
d) De 1,0 m a 1,5 m do piso.

Abrigo – Localização
HIDRANTES

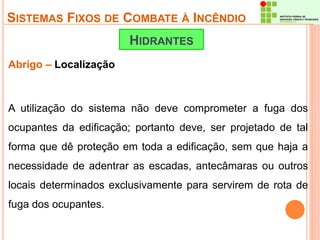

A utilização do sistema não deve comprometer a fuga dos
ocupantes da edificação; portanto deve, ser projetado de tal
forma que dê proteção em toda a edificação, sem que haja a
necessidade de adentrar as escadas, antecâmaras ou outros
locais determinados exclusivamente para servirem de rota de
fuga dos ocupantes.

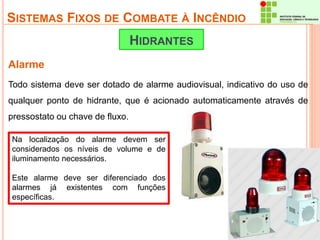

Alarme
HIDRANTES
Todo sistema deve ser dotado de alarme audiovisual, indicativo do uso de
qualquer ponto de hidrante, que é acionado automaticamente através de
pressostato ou chave de fluxo.
Na localização do alarme devem ser
considerados os níveis de volume e de
iluminamento necessários.
Este alarme deve ser diferenciado dos
alarmes já existentes com funções
específicas.

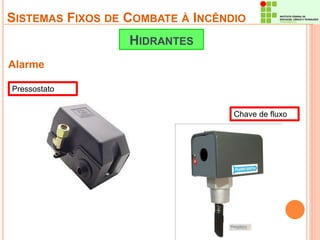

Alarme
HIDRANTES
Pressostato
Chave de fluxo

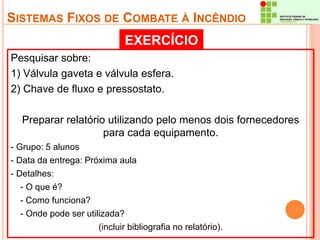

EXERCÍCIO
Pesquisar sobre:
1) Válvula gaveta e válvula esfera.
2) Chave de fluxo e pressostato.
Preparar relatório utilizando pelo menos dois fornecedores
para cada equipamento.
- Grupo: 5 alunos
- Data da entrega: Próxima aula
- Detalhes:
- O que é?
- Como funciona?
- Onde pode ser utilizada?
(incluir bibliografia no relatório).
