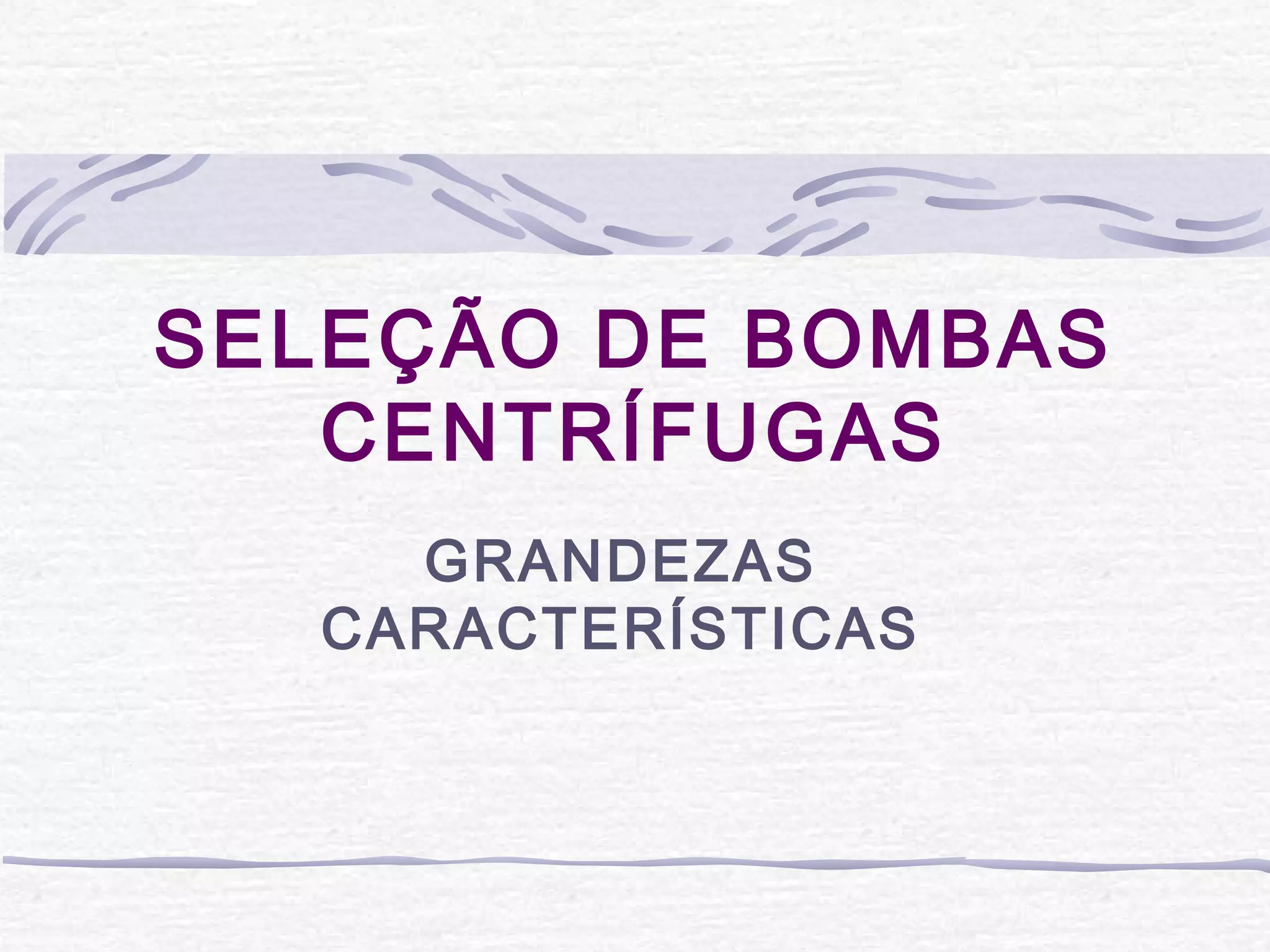

SELEÇÃO DE BOMBAS
CENTRÍFUGAS
GRANDEZAS
CARACTERÍSTICAS

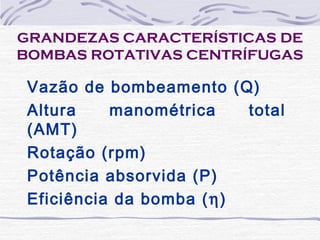

GRANDEZAS CARACTERÍSTICAS DE
BOMBAS ROTATIVAS CENTRÍFUGAS
Vazão de bombeamento (Q)
Altura manométrica total
(AMT)
Rotação (rpm)
Potência absorvida (P)
Eficiência da bomba (η)

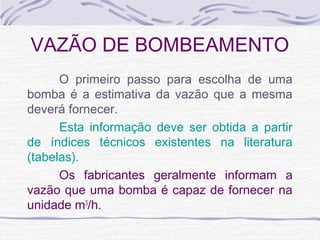

VAZÃO DE BOMBEAMENTO
O primeiro passo para escolha de uma
bomba é a estimativa da vazão que a mesma
deverá fornecer.

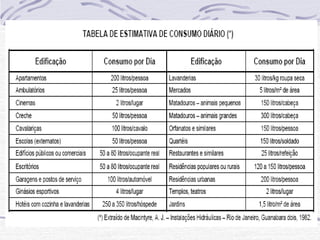

Esta informação deve ser obtida a partir
de índices técnicos existentes na literatura
(tabelas).
Os fabricantes geralmente informam a
vazão que uma bomba é capaz de fornecer na
unidade m3
/h.

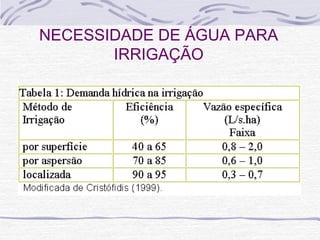

NECESSIDADE DE ÁGUA PARA
IRRIGAÇÃO

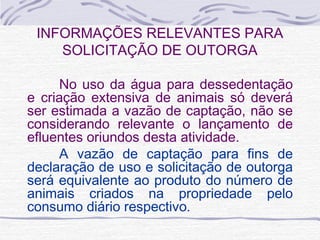

INFORMAÇÕES RELEVANTES PARA
SOLICITAÇÃO DE OUTORGA

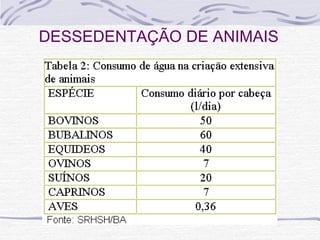

No uso da água para dessedentação
e criação extensiva de animais só deverá
ser estimada a vazão de captação, não se
considerando relevante o lançamento de
efluentes oriundos desta atividade.
A vazão de captação para fins de
declaração de uso e solicitação de outorga
será equivalente ao produto do número de
animais criados na propriedade pelo
consumo diário respectivo.

ALTURA MANOMÉTRICA TOTAL

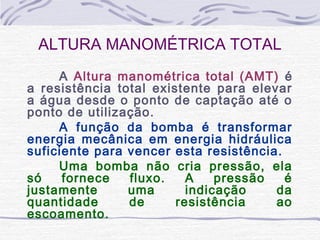

A Altura manométrica total (AMT) é
a resistência total existente para elevar
a água desde o ponto de captação até o
ponto de utilização.
A função da bomba é transformar
energia mecânica em energia hidráulica
suficiente para vencer esta resistência.
Uma bomba não cria pressão, ela
só fornece fluxo. A pressão é
justamente uma indicação da
quantidade de resistência ao
escoamento.

ALTURA MANOMÉTRICA TOTAL:

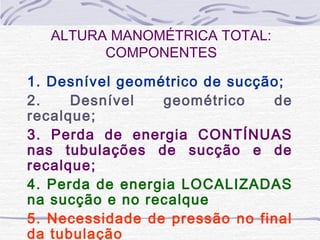

COMPONENTES
1. Desnível geométrico de sucção;
2. Desnível geométrico de
recalque;
3. Perda de energia CONTÍNUAS
nas tubulações de sucção e de
recalque;
4. Perda de energia LOCALIZADAS
na sucção e no recalque
5. Necessidade de pressão no final
da tubulação

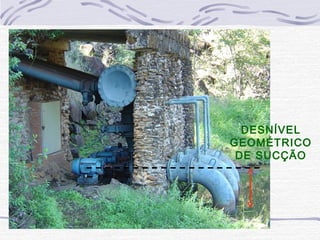

DESNÍVEL GEOMÉTRICO DE
SUCÇÃO
1 2
1 – NÍVEL ESTÁTICO
2 – NÍVEL DINÂMICO

DESNÍVEL
GEOMÉTRICO
DE SUCÇÃO

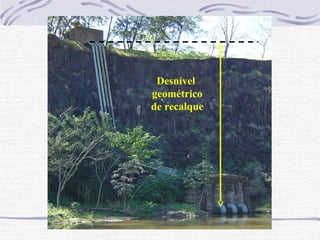

Desnível
geométrico
de recalque

PERDAS CONTÍNUAS E
LOCALIZADAS
As perdas contínuas na canalização serão
calculadas usando as equações de Hazen-Willians
ou Fair-Whiple-Siao já vistas em aulas anteriores.
É necessário conhecer o comprimento das
canalizações de recalque e de sucção.
As perdas localizadas, serão calculadas a
partir de tabelas de comprimentos fictícios de
peças (métodos dos comprimentos equivalentes).

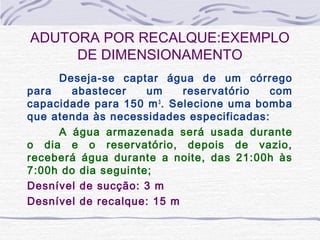

ADUTORA POR RECALQUE:EXEMPLO
DE DIMENSIONAMENTO
Deseja-se captar água de um córrego
para abastecer um reservatório com
capacidade para 150 m3
. Selecione uma bomba
que atenda às necessidades especificadas:
A água armazenada será usada durante
o dia e o reservatório, depois de vazio,
receberá água durante a noite, das 21:00h às
7:00h do dia seguinte;
Desnível de sucção: 3 m
Desnível de recalque: 15 m

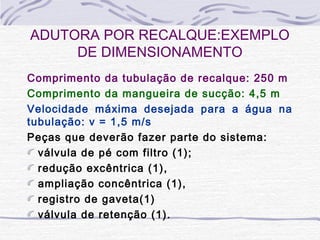

Comprimento da tubulação de recalque: 250 m
Comprimento da mangueira de sucção: 4,5 m
Velocidade máxima desejada para a água na
tubulação: v = 1,5 m/s
Peças que deverão fazer parte do sistema:
válvula de pé com filtro (1);
redução excêntrica (1),
ampliação concêntrica (1),
registro de gaveta(1)
válvula de retenção (1).
DE DIMENSIONAMENTO

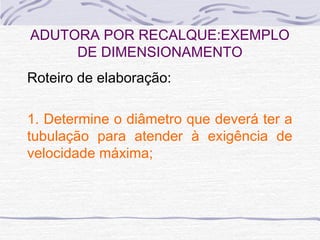

Roteiro de elaboração:
1. Determine o diâmetro que deverá ter a
tubulação para atender à exigência de
velocidade máxima;
DE DIMENSIONAMENTO

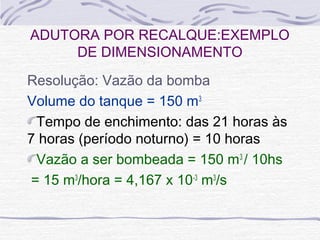

Resolução: Vazão da bomba
Volume do tanque = 150 m3
Tempo de enchimento: das 21 horas às
7 horas (período noturno) = 10 horas
Vazão a ser bombeada = 150 m3
/ 10hs
= 15 m3
/hora = 4,167 x 10-3
m3
/s
DE DIMENSIONAMENTO

Escolha do diâmetro
da canalização de
recalque.
Critério:
V≤ 1,5 m/s
Q = V.A
DE DIMENSIONAMENTO
4
.
.
2
D
VQ
π
=
V
Q
D
.
.4
π
=

Substituindo os valores, encontramos:
D = 0,0595 m

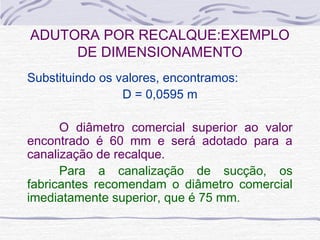

O diâmetro comercial superior ao valor
encontrado é 60 mm e será adotado para a
canalização de recalque.
Para a canalização de sucção, os
fabricantes recomendam o diâmetro comercial
imediatamente superior, que é 75 mm.
DE DIMENSIONAMENTO

Altura manométrica total (AMT)

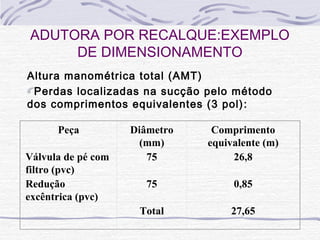

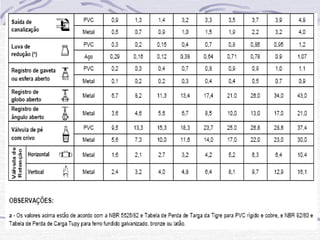

Perdas localizadas na sucção pelo método
dos comprimentos equivalentes (3 pol):
DE DIMENSIONAMENTO
Peça Diâmetro
(mm)
Comprimento
equivalente (m)
Válvula de pé com
filtro (pvc)
75 26,8
Redução
excêntrica (pvc)
75 0,85
Total 27,65

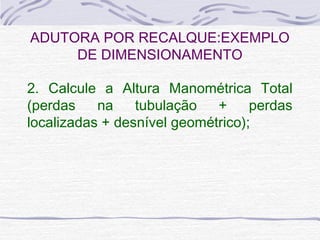

2. Calcule a Altura Manométrica Total
(perdas na tubulação + perdas
localizadas + desnível geométrico);
DE DIMENSIONAMENTO

DE DIMENSIONAMENTO
Peça Diâmetro
(mm)
Comprimento
equivalente (m)
Ampliação
concêntrica
60 0,8
Registro de gaveta 60 0,9
Válvula de retenção 60 5,2
Total 6,9

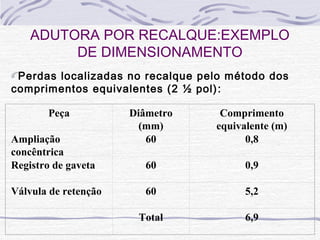

Perdas localizadas no recalque pelo método dos
comprimentos equivalentes (2 ½ pol):

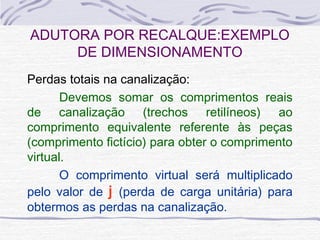

Perdas totais na canalização:
Devemos somar os comprimentos reais
de canalização (trechos retilíneos) ao
comprimento equivalente referente às peças
(comprimento fictício) para obter o comprimento
virtual.
O comprimento virtual será multiplicado
pelo valor de j (perda de carga unitária) para
obtermos as perdas na canalização.
DE DIMENSIONAMENTO

Como os diâmetros
selecionados são
superiores a 50 mm de
diâmetro, usaremos a
equação de Hazen-
Willians, com coeficiente
C = 140.
DE DIMENSIONAMENTO
852,1
87,4
*
646,10






=
C
Q
D
J
LvirtualJHf .=

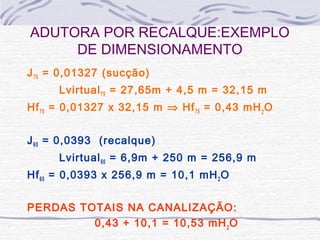

J75 = 0,01327 (sucção)
Lvirtual75 = 27,65m + 4,5 m = 32,15 m
Hf75 = 0,01327 x 32,15 m ⇒ Hf75 = 0,43 mH2
O
J60 = 0,0393 (recalque)
Lvirtual60 = 6,9m + 250 m = 256,9 m
Hf60 = 0,0393 x 256,9 m = 10,1 mH2O
PERDAS TOTAIS NA CANALIZAÇÃO:
0,43 + 10,1 = 10,53 mH2
O
DE DIMENSIONAMENTO

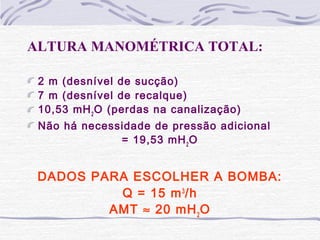

ALTURA MANOMÉTRICA TOTAL:
2 m (desnível de sucção)
7 m (desnível de recalque)
10,53 mH2
O (perdas na canalização)
Não há necessidade de pressão adicional
= 19,53 mH2
O
DADOS PARA ESCOLHER A BOMBA:
Q = 15 m3
/h
AMT ≈ 20 mH2
O

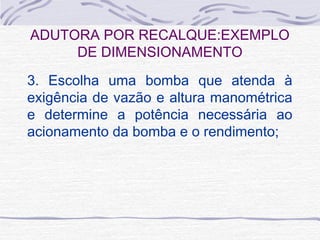

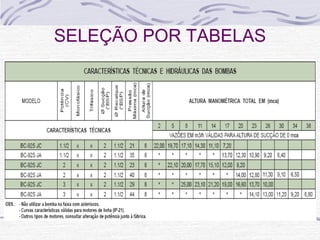

3. Escolha uma bomba que atenda à
exigência de vazão e altura manométrica
e determine a potência necessária ao
acionamento da bomba e o rendimento;
DE DIMENSIONAMENTO

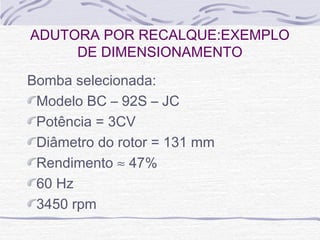

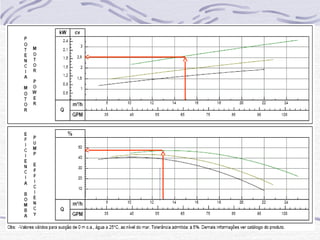

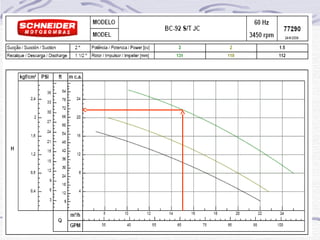

Bomba selecionada:
Modelo BC – 92S – JC
Potência = 3CV
Diâmetro do rotor = 131 mm
Rendimento ≈ 47%
60 Hz
3450 rpm
DE DIMENSIONAMENTO
