Robot Lego programado em Java

Robot Lego programado em Java
Projecto da Cadeira IDSCA/MOSS 2010/2011
João Alves <jpralves@gmail.com>

12-Jul-2011 João Alves <jpralves@gmail.com> 2
Agenda
 Introdução
 Mindstorm NXT
 LeJOS
 O Robot
 Aplicação Desktop
 Programação do NXT
 O Robot na prática
 Bibliografia

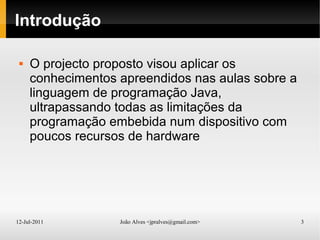

Introdução
 O projecto proposto visou aplicar os
conhecimentos apreendidos nas aulas sobre a
linguagem de programação Java,
ultrapassando todas as limitações da
programação embebida num dispositivo com
poucos recursos de hardware

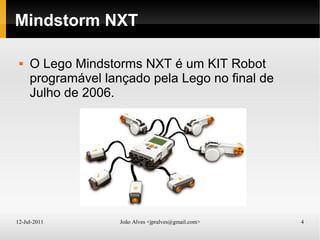

Mindstorm NXT
 O Lego Mindstorms NXT é um KIT Robot
programável lançado pela Lego no final de
Julho de 2006.

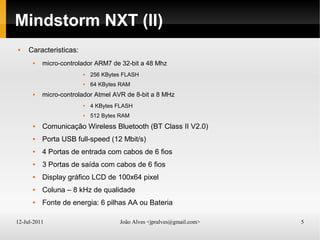

Mindstorm NXT (II)
 Caracteristicas:
 micro-controlador ARM7 de 32-bit a 48 Mhz
 256 KBytes FLASH
 64 KBytes RAM
 micro-controlador Atmel AVR de 8-bit a 8 MHz
 4 KBytes FLASH
 512 Bytes RAM
 Comunicação Wireless Bluetooth (BT Class II V2.0)
 Porta USB full-speed (12 Mbit/s)
 4 Portas de entrada com cabos de 6 fios
 3 Portas de saída com cabos de 6 fios
 Display gráfico LCD de 100x64 pixel
 Coluna – 8 kHz de qualidade
 Fonte de energia: 6 pilhas AA ou Bateria

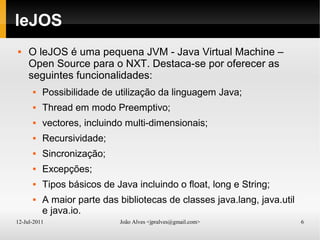

leJOS
 O leJOS é uma pequena JVM - Java Virtual Machine –
Open Source para o NXT. Destaca-se por oferecer as
seguintes funcionalidades:
 Possibilidade de utilização da linguagem Java;
 Thread em modo Preemptivo;
 vectores, incluindo multi-dimensionais;
 Recursividade;
 Sincronização;
 Excepções;
 Tipos básicos de Java incluindo o float, long e String;
 A maior parte das bibliotecas de classes java.lang, java.util
e java.io.

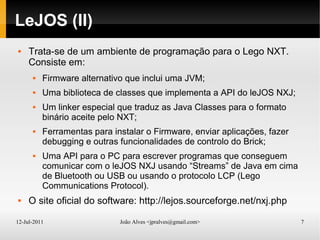

LeJOS (II)
 Trata-se de um ambiente de programação para o Lego NXT.
Consiste em:
 Firmware alternativo que inclui uma JVM;
 Uma biblioteca de classes que implementa a API do leJOS NXJ;
 Um linker especial que traduz as Java Classes para o formato
binário aceite pelo NXT;
 Ferramentas para instalar o Firmware, enviar aplicações, fazer
debugging e outras funcionalidades de controlo do Brick;
 Uma API para o PC para escrever programas que conseguem
comunicar com o leJOS NXJ usando “Streams” de Java em cima
de Bluetooth ou USB ou usando o protocolo LCP (Lego
Communications Protocol).
 O site oficial do software: http://lejos.sourceforge.net/nxj.php

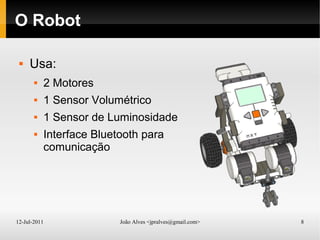

O Robot
 Usa:
 2 Motores
 1 Sensor Volumétrico
 1 Sensor de Luminosidade
 Interface Bluetooth para
comunicação

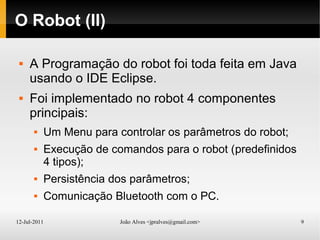

O Robot (II)
 A Programação do robot foi toda feita em Java
usando o IDE Eclipse.
 Foi implementado no robot 4 componentes
principais:
 Um Menu para controlar os parâmetros do robot;
 Execução de comandos para o robot (predefinidos
4 tipos);
 Persistência dos parâmetros;
 Comunicação Bluetooth com o PC.

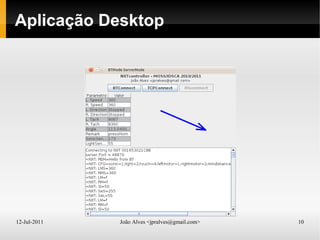

Aplicação Desktop

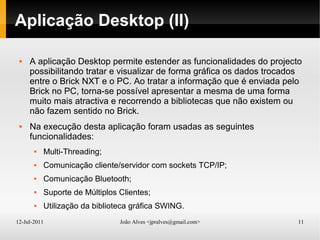

Aplicação Desktop (II)
 A aplicação Desktop permite estender as funcionalidades do projecto
possibilitando tratar e visualizar de forma gráfica os dados trocados
entre o Brick NXT e o PC. Ao tratar a informação que é enviada pelo
Brick no PC, torna-se possível apresentar a mesma de uma forma
muito mais atractiva e recorrendo a bibliotecas que não existem ou
não fazem sentido no Brick.
 Na execução desta aplicação foram usadas as seguintes
funcionalidades:
 Multi-Threading;
 Comunicação cliente/servidor com sockets TCP/IP;
 Comunicação Bluetooth;
 Suporte de Múltiplos Clientes;
 Utilização da biblioteca gráfica SWING.

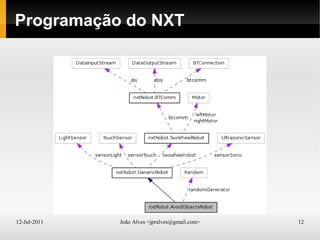

Programação do NXT

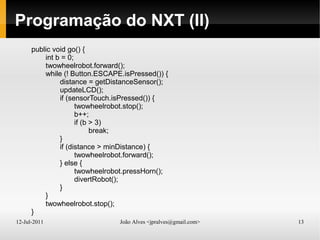

Programação do NXT (II)
public void go() {
int b = 0;
twowheelrobot.forward();
while (! Button.ESCAPE.isPressed()) {
distance = getDistanceSensor();
updateLCD();
if (sensorTouch.isPressed()) {
twowheelrobot.stop();
b++;
if (b > 3)
break;
}
if (distance > minDistance) {
twowheelrobot.forward();
} else {
twowheelrobot.pressHorn();
divertRobot();
}
}
twowheelrobot.stop();
}

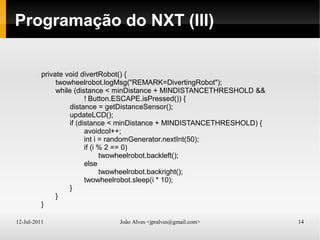

Programação do NXT (III)
private void divertRobot() {
twowheelrobot.logMsg("REMARK=DivertingRobot");
while (distance < minDistance + MINDISTANCETHRESHOLD &&
! Button.ESCAPE.isPressed()) {
distance = getDistanceSensor();
updateLCD();
if (distance < minDistance + MINDISTANCETHRESHOLD) {
avoidcol++;
int i = randomGenerator.nextInt(50);
if (i % 2 == 0)
twowheelrobot.backleft();
else
twowheelrobot.backright();
twowheelrobot.sleep(i * 10);
}
}
}

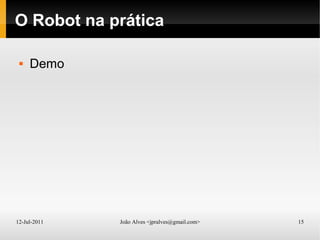

O Robot na prática
 Demo

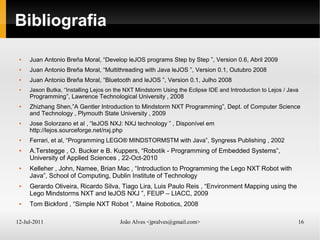

Bibliografia
 Juan Antonio Breña Moral, “Develop leJOS programs Step by Step ”, Version 0.6, Abril 2009
 Juan Antonio Breña Moral, “Multithreading with Java leJOS ”, Version 0.1, Outubro 2008
 Juan Antonio Breña Moral, “Bluetooth and leJOS ”, Version 0.1, Julho 2008
 Jason Butka, “Installing Lejos on the NXT Mindstorm Using the Eclipse IDE and Introduction to Lejos / Java
Programming”, Lawrence Technological University , 2008
 Zhizhang Shen,”A Gentler Introduction to Mindstorm NXT Programming”, Dept. of Computer Science
and Technology , Plymouth State University , 2009
 Jose Solorzano et al , “leJOS NXJ: NXJ technology ” , Disponível em
http://lejos.sourceforge.net/nxj.php
 Ferrari, et al, “Programming LEGO® MINDSTORMSTM with Java”, Syngress Publishing , 2002
 A.Terstegge , O. Bucker e B. Kuppers, “Robotik - Programming of Embedded Systems”,
University of Applied Sciences , 22-Oct-2010
 Kelleher , John, Namee, Brian Mac , “Introduction to Programming the Lego NXT Robot with
Java”, School of Computing, Dublin Institute of Technology
 Gerardo Oliveira, Ricardo Silva, Tiago Lira, Luis Paulo Reis , “Environment Mapping using the
Lego Mindstorms NXT and leJOS NXJ ”, FEUP – LIACC, 2009
 Tom Bickford , “Simple NXT Robot ”, Maine Robotics, 2008

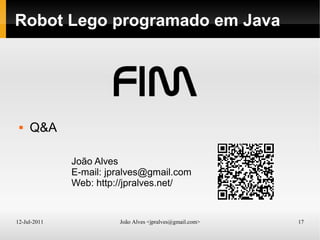

Robot Lego programado em Java
 Q&A
João Alves
E-mail: jpralves@gmail.com
Web: http://jpralves.net/
