Materiais revestimentos ceramicos
- 1. RECOMENDAÇÕES PARA PROJETO E EXECUÇÃODE REVESTIMENTOS CERÂMICOS

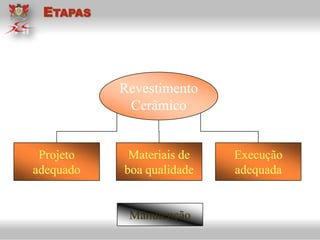

- 2.

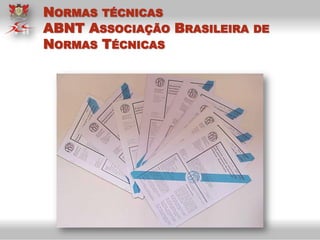

- 3. NORMAS TÉCNICAS ABNT ASSOCIAÇÃOBRASILEIRA DE NORMAS TÉCNICAS

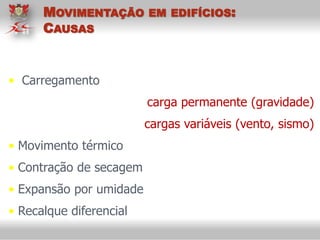

- 4. • Carregamento carga permanente(gravidade) cargas variáveis (vento, sismo) • Movimento térmico • Contração de secagem • Expansão por umidade • Recalque diferencial MOVIMENTAÇÃO EM EDIFÍCIOS: CAUSAS
- 5.

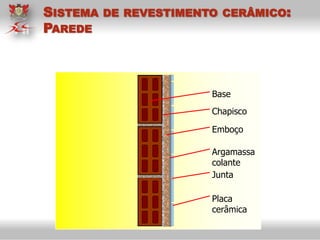

- 6.

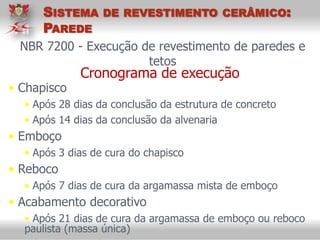

- 7. NBR 7200 -Execução de revestimento de paredes e tetos Cronograma de execução • Chapisco • Após 28 dias da conclusão da estrutura de concreto • Após 14 dias da conclusão da alvenaria • Emboço • Após 3 dias de cura do chapisco • Reboco • Após 7 dias de cura da argamassa mista de emboço • Acabamento decorativo • Após 21 dias de cura da argamassa de emboço ou reboco paulista (massa única) SISTEMA DE REVESTIMENTO CERÂMICO: PAREDE
- 8. Argamassa colante Contrapiso reforçado comtela Isolamento térmico Camada de regularização Base Impermeabilização Placa cerâmica SISTEMA DE REVESTIMENTO CERÂMICO: PISO

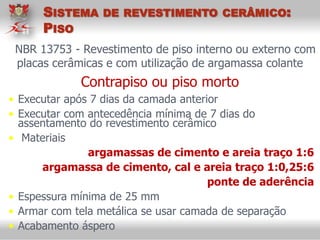

- 9. NBR 13753 -Revestimento de piso interno ou externo com placas cerâmicas e com utilização de argamassa colante Contrapiso ou piso morto • Executar após 7 dias da camada anterior • Executar com antecedência mínima de 7 dias do assentamento do revestimento cerâmico • Materiais argamassas de cimento e areia traço 1:6 argamassa de cimento, cal e areia traço 1:0,25:6 ponte de aderência • Espessura mínima de 25 mm • Armar com tela metálica se usar camada de separação • Acabamento áspero SISTEMA DE REVESTIMENTO CERÂMICO: PISO

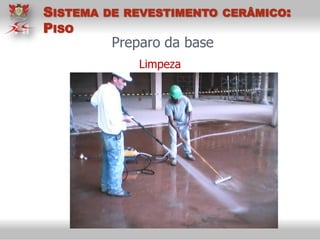

- 10. Preparo da base Limpeza SISTEMADE REVESTIMENTO CERÂMICO: PISO

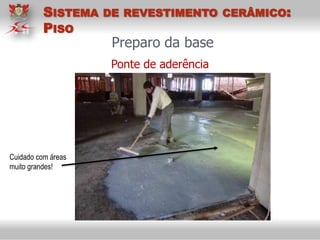

- 11. Preparo da base Pontede aderência SISTEMA DE REVESTIMENTO CERÂMICO: PISO Cuidado com áreas muito grandes!

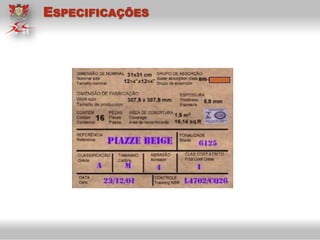

- 12.

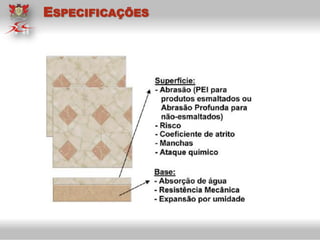

- 13.

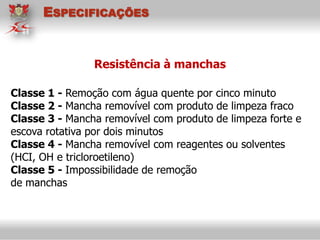

- 14. Classe 1 -Remoção com água quente por cinco minuto Classe 2 - Mancha removível com produto de limpeza fraco Classe 3 - Mancha removível com produto de limpeza forte e escova rotativa por dois minutos Classe 4 - Mancha removível com reagentes ou solventes (HCI, OH e tricloroetileno) Classe 5 - Impossibilidade de remoção de manchas Resistência à manchas ESPECIFICAÇÕES

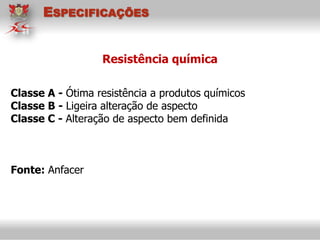

- 15. Classe A -Ótima resistência a produtos químicos Classe B - Ligeira alteração de aspecto Classe C - Alteração de aspecto bem definida Fonte: Anfacer Resistência química ESPECIFICAÇÕES

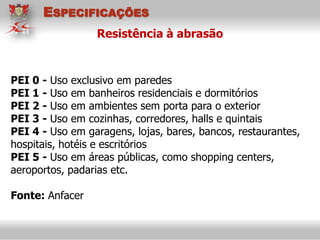

- 16. PEI 0 -Uso exclusivo em paredes PEI 1 - Uso em banheiros residenciais e dormitórios PEI 2 - Uso em ambientes sem porta para o exterior PEI 3 - Uso em cozinhas, corredores, halls e quintais PEI 4 - Uso em garagens, lojas, bares, bancos, restaurantes, hospitais, hotéis e escritórios PEI 5 - Uso em áreas públicas, como shopping centers, aeroportos, padarias etc. Fonte: Anfacer Resistência à abrasão ESPECIFICAÇÕES

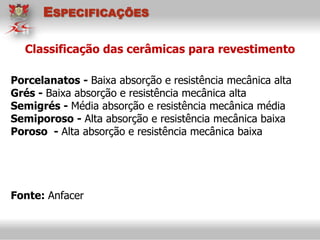

- 17. Porcelanatos - Baixaabsorção e resistência mecânica alta Grés - Baixa absorção e resistência mecânica alta Semigrés - Média absorção e resistência mecânica média Semiporoso - Alta absorção e resistência mecânica baixa Poroso - Alta absorção e resistência mecânica baixa Fonte: Anfacer Classificação das cerâmicas para revestimento ESPECIFICAÇÕES

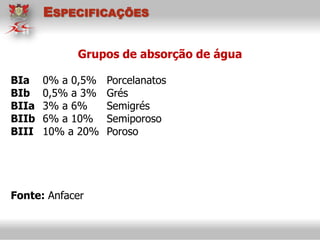

- 18. BIa 0% a0,5% Porcelanatos BIb 0,5% a 3% Grés BIIa 3% a 6% Semigrés BIIb 6% a 10% Semiporoso BIII 10% a 20% Poroso Fonte: Anfacer Grupos de absorção de água ESPECIFICAÇÕES

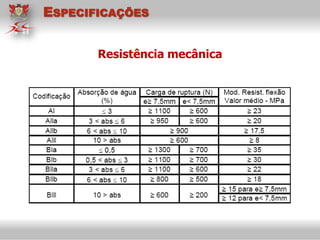

- 19.

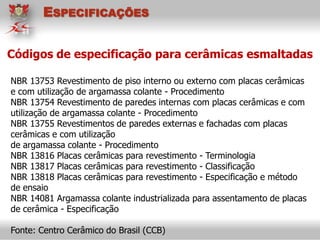

- 20. Códigos de especificaçãopara cerâmicas esmaltadas NBR 13753 Revestimento de piso interno ou externo com placas cerâmicas e com utilização de argamassa colante - Procedimento NBR 13754 Revestimento de paredes internas com placas cerâmicas e com utilização de argamassa colante - Procedimento NBR 13755 Revestimentos de paredes externas e fachadas com placas cerâmicas e com utilização de argamassa colante - Procedimento NBR 13816 Placas cerâmicas para revestimento - Terminologia NBR 13817 Placas cerâmicas para revestimento - Classificação NBR 13818 Placas cerâmicas para revestimento - Especificação e método de ensaio NBR 14081 Argamassa colante industrializada para assentamento de placas de cerâmica - Especificação Fonte: Centro Cerâmico do Brasil (CCB) ESPECIFICAÇÕES
- 21. Códigos de especificaçãopara cerâmicas esmaltadas NBR 14 082 Argamassa colante industrializada para assentamento de placas de cerâmica - Execução do substrato-padrão e aplicação de argamassa para ensaio NBR 14 084 Argamassa colante industrializada para assentamento de placas de cerâmica - Determinação da resistência de aderência NBR 14 085 Argamassa colante industrializada para assentamento de placas de cerâmica - Determinação do deslizamento NBR 14 085 Argamassa colante industrializada para assentamento de placas de cerâmica - Determinação do deslizamento NBR 14 086 Argamassa colante industrializada para assentamento de placas de cerâmica - Ensaios de caracterização no estado anidro Fonte: Centro Cerâmico do Brasil (CCB) ESPECIFICAÇÕES

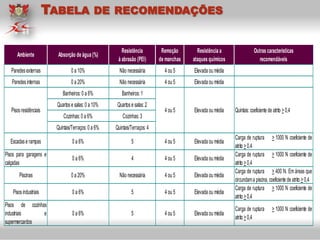

- 22. TABELA DE RECOMENDAÇÕES ResistênciaRemoção Resistência a Outras características à abrasão (PEI) de manchas ataques químicos recomendáveis Paredesexternas 0 a 10% Não necessária 4 ou 5 Elevada ou média Paredesinternas 0 a 20% Não necessária 4 ou 5 Elevada ou média Banheiros: 0 a 6% Banheiros: 1 Quartose salas: 0 a 10% Quartose salas: 2 Cozinhas: 0 a 6% Cozinhas: 3 Quintais/Terraços: 0 a 6% Quintais/Terraços: 4 Escadase rampas 0 a 6% 5 4 ou 5 Elevada ou média Carga de ruptura > 1000 N coeficiente de atrito >0,4 Pisos para garagens e calçadas 0 a 6% 4 4 ou 5 Elevada ou média Carga de ruptura > 1000 N coeficiente de atrito >0,4 Piscinas 0 a 20% Não necessária 4 ou 5 Elevada ou média Carga de ruptura > 400 N. Em áreas que circundama piscina, coeficiente de atrito >0,4 Pisosindustriais 0 a 6% 5 4 ou 5 Elevada ou média Carga de ruptura > 1000 N coeficiente de atrito >0,4 Pisos de cozinhas industriais e supermercardos 0 a 6% 5 4 ou 5 Elevada ou média Carga de ruptura > 1000 N coeficiente de atrito >0,4 Elevada ou média Quintais: coeficiente de atrito >0,4 Ambiente Absorção de água (%) 4 ou 5Pisosresidênciais

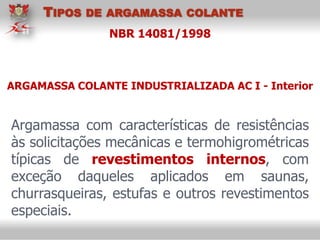

- 23. NBR 14081/1998 Argamassa comcaracterísticas de resistências às solicitações mecânicas e termohigrométricas típicas de revestimentos internos, com exceção daqueles aplicados em saunas, churrasqueiras, estufas e outros revestimentos especiais. ARGAMASSA COLANTE INDUSTRIALIZADA AC I - Interior TIPOS DE ARGAMASSA COLANTE

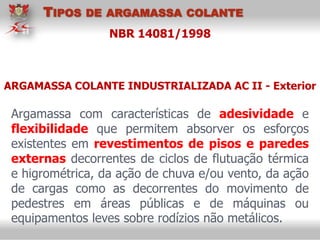

- 24. NBR 14081/1998 Argamassa comcaracterísticas de adesividade e flexibilidade que permitem absorver os esforços existentes em revestimentos de pisos e paredes externas decorrentes de ciclos de flutuação térmica e higrométrica, da ação de chuva e/ou vento, da ação de cargas como as decorrentes do movimento de pedestres em áreas públicas e de máquinas ou equipamentos leves sobre rodízios não metálicos. ARGAMASSA COLANTE INDUSTRIALIZADA AC II - Exterior TIPOS DE ARGAMASSA COLANTE

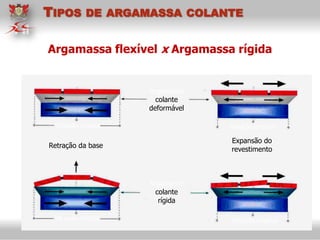

- 25. Argamassa colante deformável Argamassa colante rígida Retração da base Expansãodo revestimento Situação original Situação original Situação original Situação original Argamassa flexível x Argamassa rígida TIPOS DE ARGAMASSA COLANTE

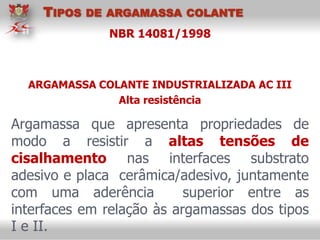

- 26. NBR 14081/1998 Argamassa queapresenta propriedades de modo a resistir a altas tensões de cisalhamento nas interfaces substrato adesivo e placa cerâmica/adesivo, juntamente com uma aderência superior entre as interfaces em relação às argamassas dos tipos I e II. ARGAMASSA COLANTE INDUSTRIALIZADA AC III Alta resistência TIPOS DE ARGAMASSA COLANTE

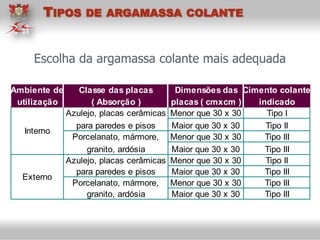

- 27. Escolha da argamassacolante mais adequada Ambiente de Classe das placas Dimensões das Cimento colante utilização ( Absorção ) placas ( cmxcm ) indicado Azulejo, placas cerâmicas Menor que 30 x 30 Tipo I para paredes e pisos Maior que 30 x 30 Tipo II Porcelanato, mármore, Menor que 30 x 30 Tipo III granito, ardósia Maior que 30 x 30 Tipo III Azulejo, placas cerâmicas Menor que 30 x 30 Tipo II para paredes e pisos Maior que 30 x 30 Tipo III Porcelanato, mármore, Menor que 30 x 30 Tipo III granito, ardósia Maior que 30 x 30 Tipo III Interno Externo TIPOS DE ARGAMASSA COLANTE

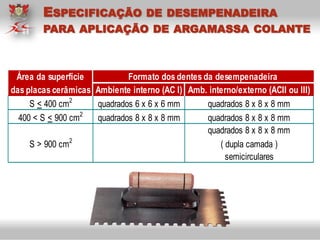

- 28. Área da superfície dasplacas cerâmicas Ambiente interno (AC I) Amb. interno/externo (ACII ou III) S < 400 cm2 quadrados 6 x 6 x 6 mm quadrados 8 x 8 x 8 mm 400 < S < 900 cm2 quadrados 8 x 8 x 8 mm quadrados 8 x 8 x 8 mm quadrados 8 x 8 x 8 mm S > 900 cm2 ( dupla camada ) semicirculares Formato dos dentes da desempenadeira ESPECIFICAÇÃO DE DESEMPENADEIRA PARA APLICAÇÃO DE ARGAMASSA COLANTE

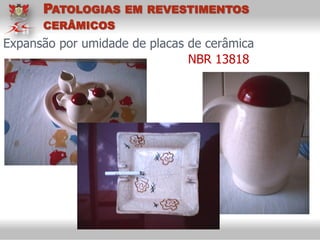

- 29. Expansão por umidadede placas de cerâmica NBR 13818 PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

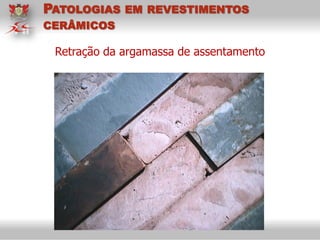

- 30. Retração da argamassade assentamento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

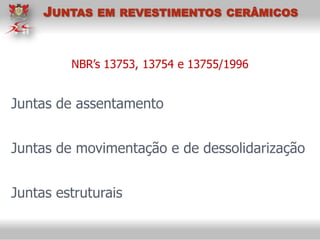

- 31. NBR’s 13753, 13754e 13755/1996 Juntas de assentamento Juntas de movimentação e de dessolidarização Juntas estruturais JUNTAS EM REVESTIMENTOS CERÂMICOS

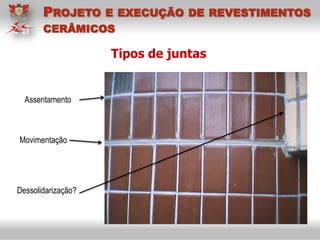

- 32. Tipos de juntas PROJETOE EXECUÇÃO DE REVESTIMENTOS CERÂMICOS Assentamento Movimentação Dessolidarização?

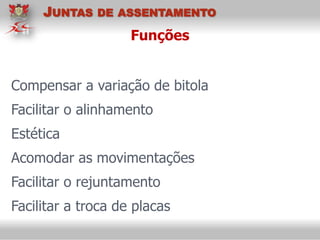

- 33. Funções Compensar a variaçãode bitola Facilitar o alinhamento Estética Acomodar as movimentações Facilitar o rejuntamento Facilitar a troca de placas JUNTAS DE ASSENTAMENTO

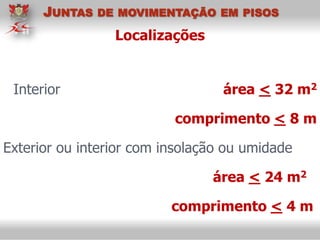

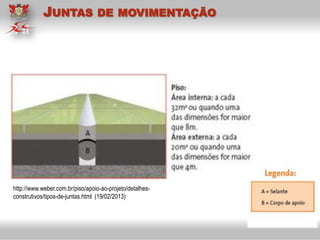

- 34. Localizações Interior área <32 m2 comprimento < 8 m Exterior ou interior com insolação ou umidade área < 24 m2 comprimento < 4 m JUNTAS DE MOVIMENTAÇÃO EM PISOS
- 35.

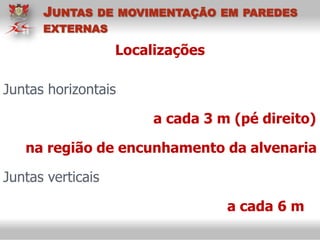

- 36. Localizações Juntas horizontais a cada3 m (pé direito) na região de encunhamento da alvenaria Juntas verticais a cada 6 m JUNTAS DE MOVIMENTAÇÃO EM PAREDES EXTERNAS

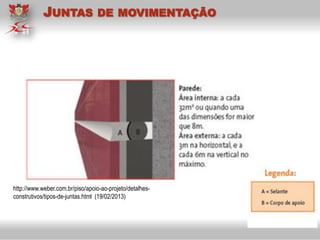

- 37.

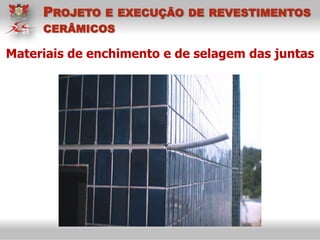

- 38. Materiais de enchimentoe de selagem das juntas PROJETO E EXECUÇÃO DE REVESTIMENTOS CERÂMICOS

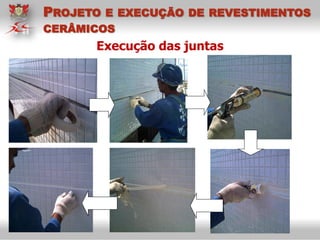

- 39. Execução das juntas PROJETOE EXECUÇÃO DE REVESTIMENTOS CERÂMICOS
- 40. Manchamento causado pelolimpeza inadequada do material selante PROJETO E EXECUÇÃO DE REVESTIMENTOS CERÂMICOS

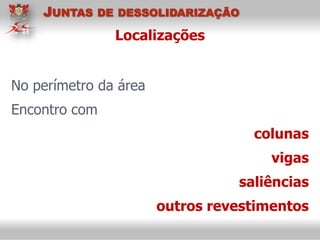

- 41. Localizações No perímetro daárea Encontro com colunas vigas saliências outros revestimentos JUNTAS DE DESSOLIDARIZAÇÃO

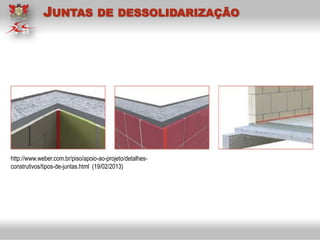

- 42.

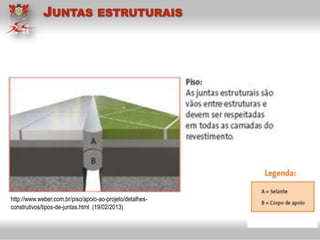

- 43.

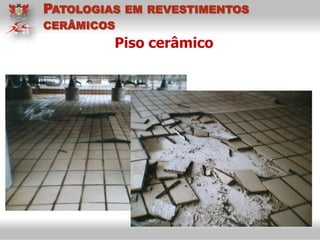

- 44. Piso cerâmico PATOLOGIAS EMREVESTIMENTOS CERÂMICOS

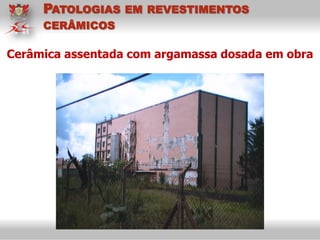

- 45. Cerâmica assentada comargamassa dosada em obra PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

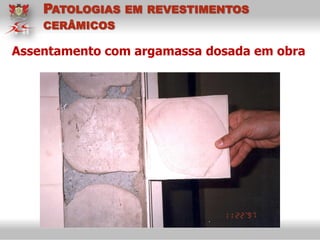

- 46. Assentamento com argamassadosada em obra PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

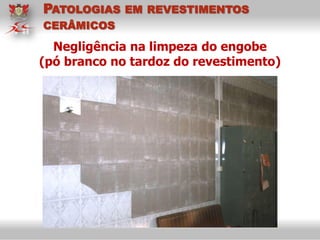

- 47. Negligência na limpezado engobe (pó branco no tardoz do revestimento) PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

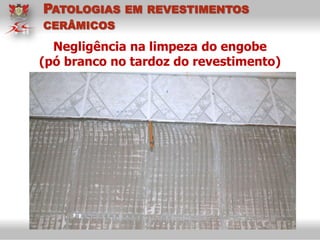

- 48. PATOLOGIAS EM REVESTIMENTOS CERÂMICOS Negligênciana limpeza do engobe (pó branco no tardoz do revestimento)

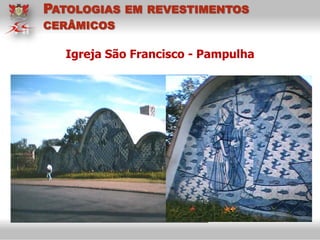

- 49. Igreja São Francisco- Pampulha PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

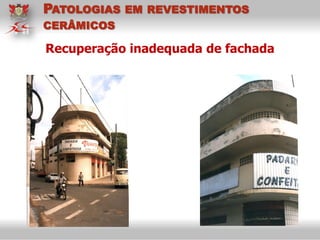

- 50. Recuperação inadequada defachada PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

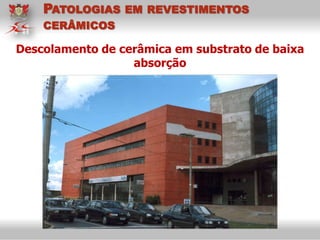

- 51. Descolamento de cerâmicaem substrato de baixa absorção PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

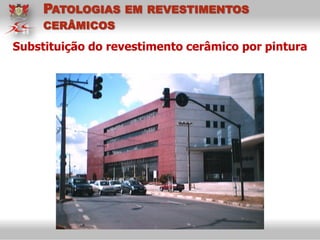

- 52. Substituição do revestimentocerâmico por pintura PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

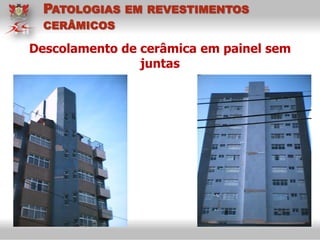

- 53. Descolamento de cerâmicaem painel sem juntas PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

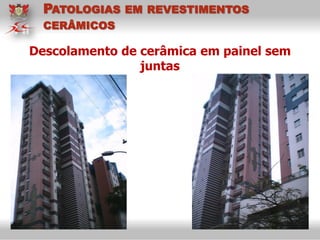

- 54. Descolamento de cerâmicaem painel sem juntas PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

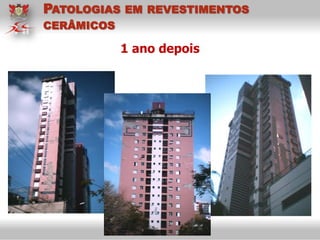

- 55. 1 ano depois PATOLOGIASEM REVESTIMENTOS CERÂMICOS

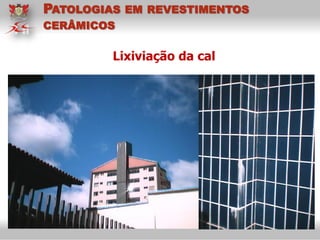

- 56. Lixiviação da cal PATOLOGIASEM REVESTIMENTOS CERÂMICOS
- 57. Manutenção permanente do revestimento PATOLOGIASEM REVESTIMENTOS CERÂMICOS

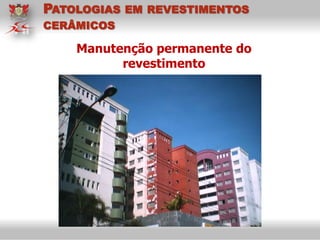

- 58. Manutenção permanente do revestimento PATOLOGIASEM REVESTIMENTOS CERÂMICOS

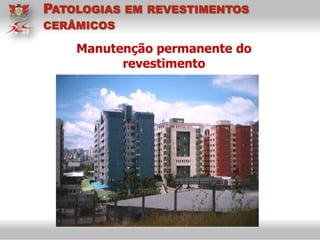

- 59. Manutenção permanente do revestimento PATOLOGIASEM REVESTIMENTOS CERÂMICOS

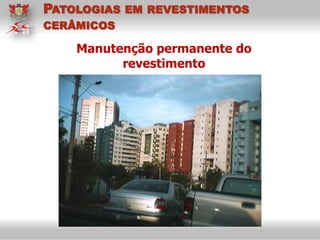

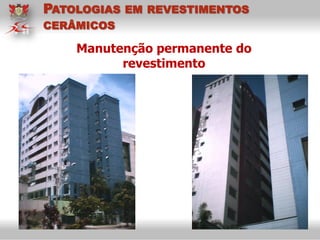

- 60. Manutenção permanente do revestimento PATOLOGIASEM REVESTIMENTOS CERÂMICOS

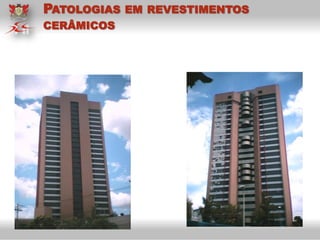

- 61.

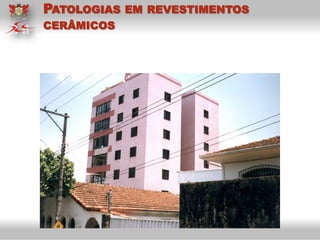

- 62.

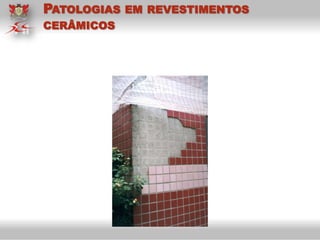

- 63.

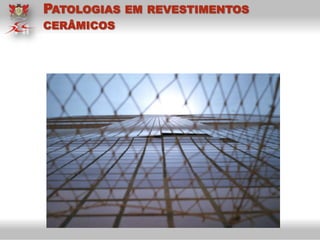

- 64.

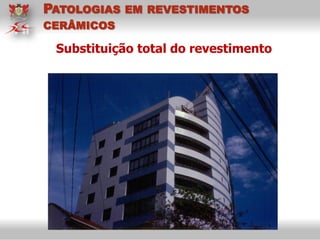

- 65. Substituição total dorevestimento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

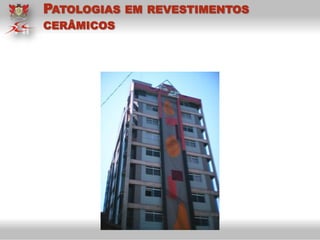

- 66.

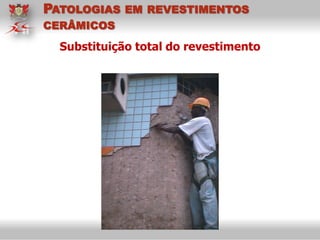

- 67. Substituição total dorevestimento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

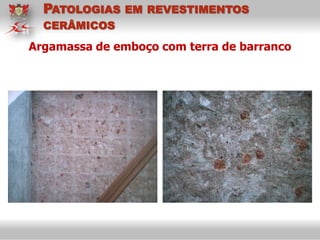

- 68. Argamassa de emboçocom terra de barranco PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

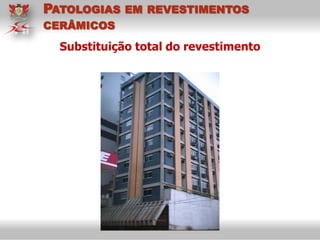

- 69. Substituição total dorevestimento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

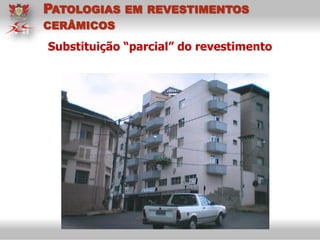

- 70. Substituição “parcial” dorevestimento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS
- 71. Substituição “parcial” dorevestimento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS
- 72. Substituição “parcial” dorevestimento PATOLOGIAS EM REVESTIMENTOS CERÂMICOS

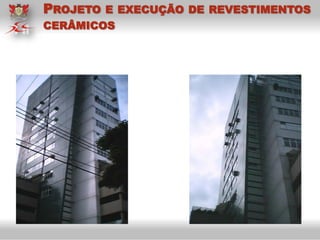

- 73. PROJETO E EXECUÇÃODE REVESTIMENTOS CERÂMICOS
- 74. PROJETO E EXECUÇÃODE REVESTIMENTOS CERÂMICOS

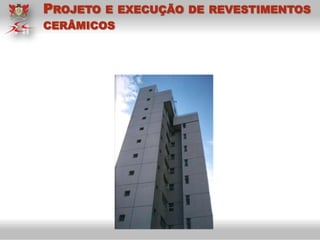

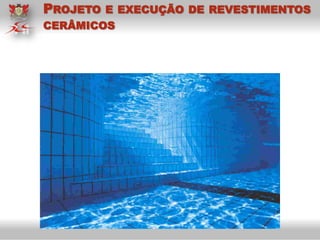

- 75. PROJETO E EXECUÇÃODE REVESTIMENTOS CERÂMICOS
- 76.

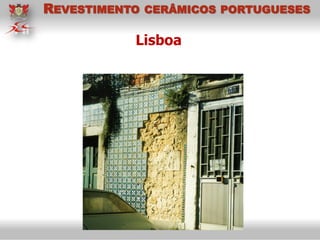

- 77.

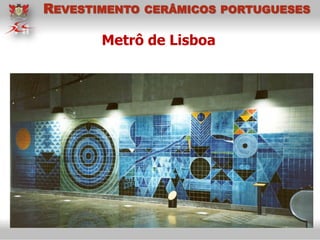

- 78. Metrô de Lisboa REVESTIMENTOCERÂMICOS PORTUGUESES

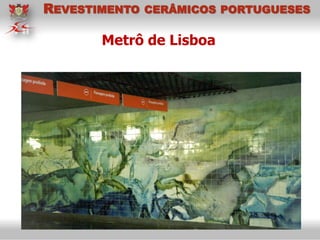

- 79. Metrô de Lisboa REVESTIMENTOCERÂMICOS PORTUGUESES
- 80. Metrô de Lisboa REVESTIMENTOCERÂMICOS PORTUGUESES

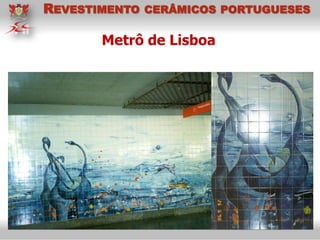

- 81. Metrô de Lisboa REVESTIMENTOCERÂMICOS PORTUGUESES

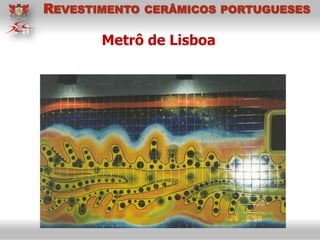

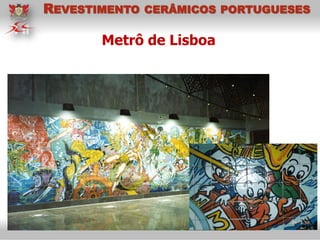

- 82. Metrô de Lisboa REVESTIMENTOCERÂMICOS PORTUGUESES
