2. O que são?

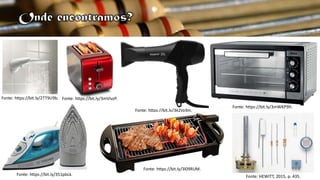

Onde encontramos?
Quais são os tipos?
São regidos por qual lei?
Como podem ser associados?
Circuitos em série
Circuitos em paralelo

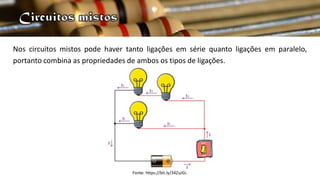

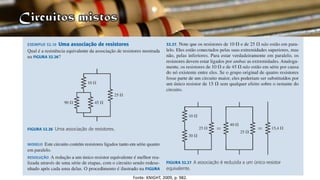

Circuitos mistos
3. Dispositivos que convertem energia elétrica exclusivamente em energia térmica, pois
causam uma resistência à passagem da corrente, por isso se chamam resistores.
Fonte: HEWITT, 2015, p. 434.

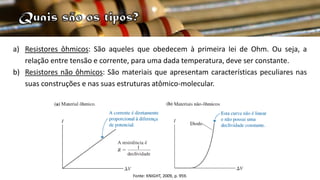

5. a) Resistores ôhmicos: São aqueles que obedecem à primeira lei de Ohm. Ou seja, a
relação entre tensão e corrente, para uma dada temperatura, deve ser constante.
b) Resistores não ôhmicos: São materiais que apresentam características peculiares nas
suas construções e nas suas estruturas atômico-molecular.
Fonte: KNIGHT, 2009, p. 959.

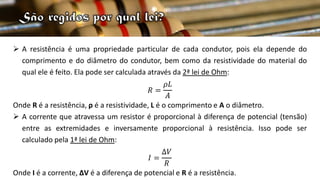

6. A resistência é uma propriedade particular de cada condutor, pois ela depende do
comprimento e do diâmetro do condutor, bem como da resistividade do material do
qual ele é feito. Ela pode ser calculada através da 2ª lei de Ohm:
𝑅 =
𝜌𝐿
𝐴
Onde R é a resistência, ρ é a resistividade, L é o comprimento e A o diâmetro.
A corrente que atravessa um resistor é proporcional à diferença de potencial (tensão)
entre as extremidades e inversamente proporcional à resistência. Isso pode ser
calculado pela 1ª lei de Ohm:
𝐼 =
∆𝑉
𝑅
Onde I é a corrente, ∆V é a diferença de potencial e R é a resistência.

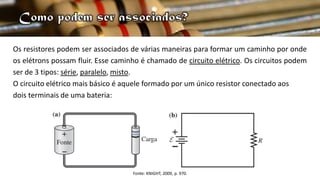

7. Os resistores podem ser associados de várias maneiras para formar um caminho por onde
os elétrons possam fluir. Esse caminho é chamado de circuito elétrico. Os circuitos podem
ser de 3 tipos: série, paralelo, misto.
O circuito elétrico mais básico é aquele formado por um único resistor conectado aos
dois terminais de uma bateria:
Fonte: KNIGHT, 2009, p. 970.

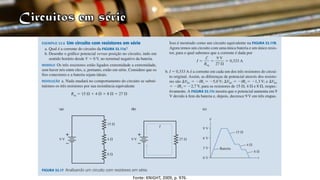

8. Os resistores são percorridos pela mesma corrente elétrica. Todos os elementos ligados
estão conectados em um mesmo ramo do circuito, de modo que o terminal de um dos
resistores está diretamente ligado ao terminal do próximo resistor;
A queda de tensão em cada dispositivo é proporcional à sua resistência, de modo que a
lei de Ohm se aplica separadamente à cada um deles;
A resistência total do circuito à corrente é a soma das resistências individuais que
existem ao longo do circuito:
𝑅𝑒𝑞 = 𝑅1 + 𝑅2 + 𝑅3 + ⋯ + 𝑅𝑁
Fonte: HEWITT, 2015, p. 442.

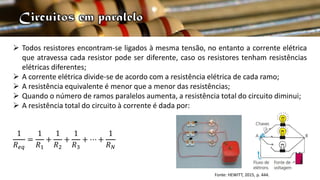

10. Todos resistores encontram-se ligados à mesma tensão, no entanto a corrente elétrica
que atravessa cada resistor pode ser diferente, caso os resistores tenham resistências
elétricas diferentes;
A corrente elétrica divide-se de acordo com a resistência elétrica de cada ramo;
A resistência equivalente é menor que a menor das resistências;
Quando o número de ramos paralelos aumenta, a resistência total do circuito diminui;
A resistência total do circuito à corrente é dada por:
1
𝑅𝑒𝑞
=
1
𝑅1
+
1
𝑅2
+
1
𝑅3
+ ⋯ +
1
𝑅𝑁
Fonte: HEWITT, 2015, p. 444.

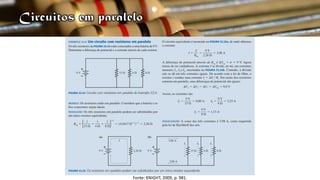

12. Nos circuitos mistos pode haver tanto ligações em série quanto ligações em paralelo,
portanto combina as propriedades de ambos os tipos de ligações.
Fonte: https://bit.ly/34ZuJGi.
