Rede CAN em Linux Embarcado para Aplicações Conectadas
O documento aborda a integração do Linux embarcado com a rede CAN, destacando suas características, estrutura e aplicações em diferentes setores, como automotivo e robótica. Apresenta a SocketCAN como uma API fundamental para o desenvolvimento, além de ferramentas úteis para manipulação de dados CAN. O autor, Prof. André Márcio de Lima Curvello, também compartilha referências e recursos para aprofundamento no tema.
Mais conteúdo relacionado
Semelhante a Rede CAN em Linux Embarcado para Aplicações Conectadas
Rede CAN em Linux Embarcado para Aplicações Conectadas
- 1. Rede CAN emLinux Embarcado para Aplicações Conectadas Prof. André Márcio de Lima Curvello – contato@andrecurvello.com.br
- 2. Sobre mim 2 André Márciode Lima Curvello • Engenheiro de Computação – USP São Carlos • MBA em Gestão de TI - UNIFRAN • Mestre em Ciências – USP São Carlos • Analista de Tecnologia – Padtec S/A • Articulista do Portal Embarcados e FilipeFlop • Professor na Pós-Graduação em Sistemas Embarcados – UNISAL São José – Campinas
- 3. “Se não pudervoar, corra. Se não puder correr, ande. Se não puder andar, rasteje. Mas continue em frente de qualquer jeito. Martin Luther King
- 4. ! Linux e CAN Vamoscomeçar pelas partes 4

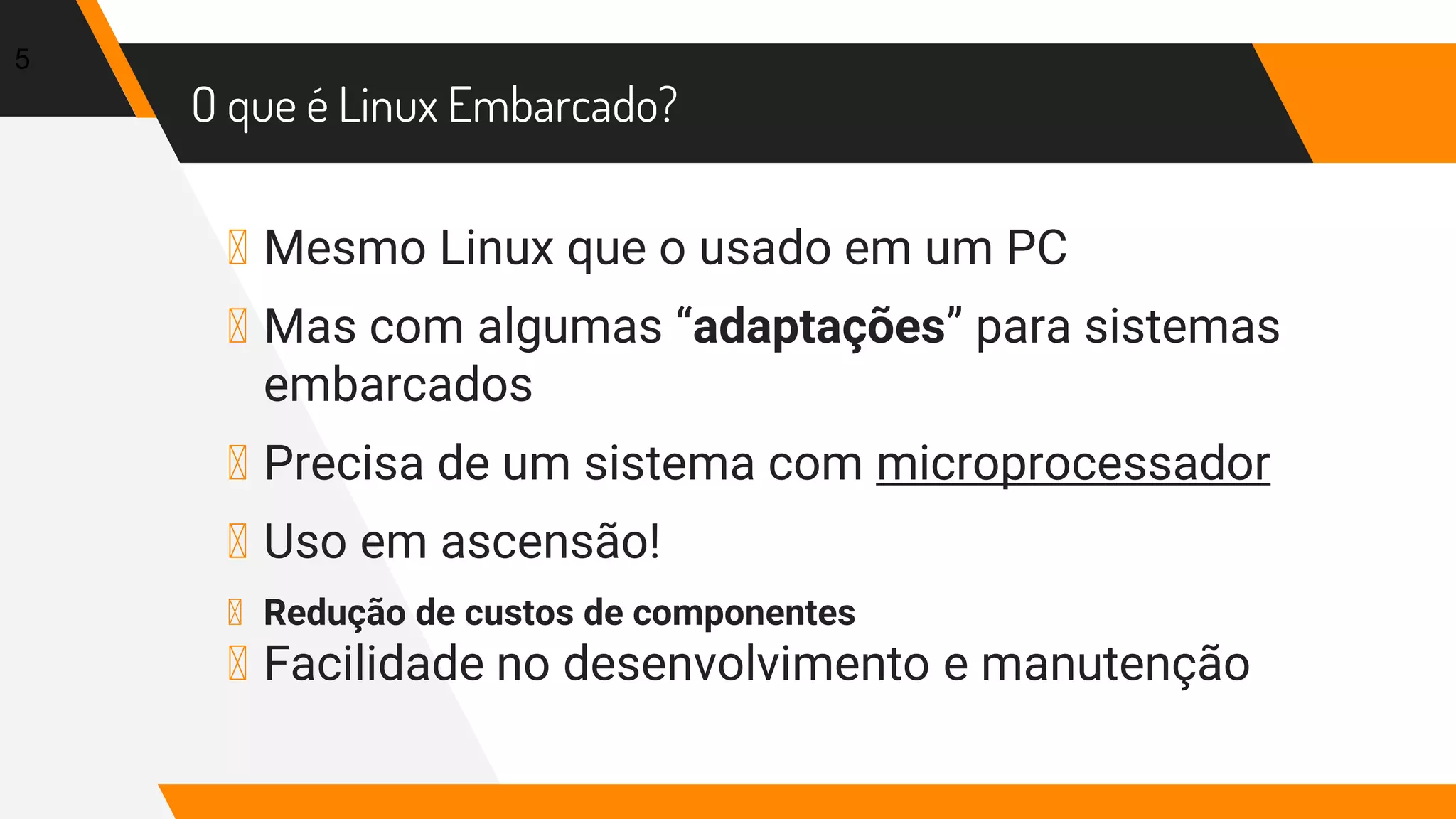

- 5. O que éLinux Embarcado? ▸ Mesmo Linux que o usado em um PC ▸ Mas com algumas “adaptações” para sistemas embarcados ▸ Precisa de um sistema com microprocessador ▸ Uso em ascensão! ▸ Redução de custos de componentes ▸ Facilidade no desenvolvimento e manutenção 5

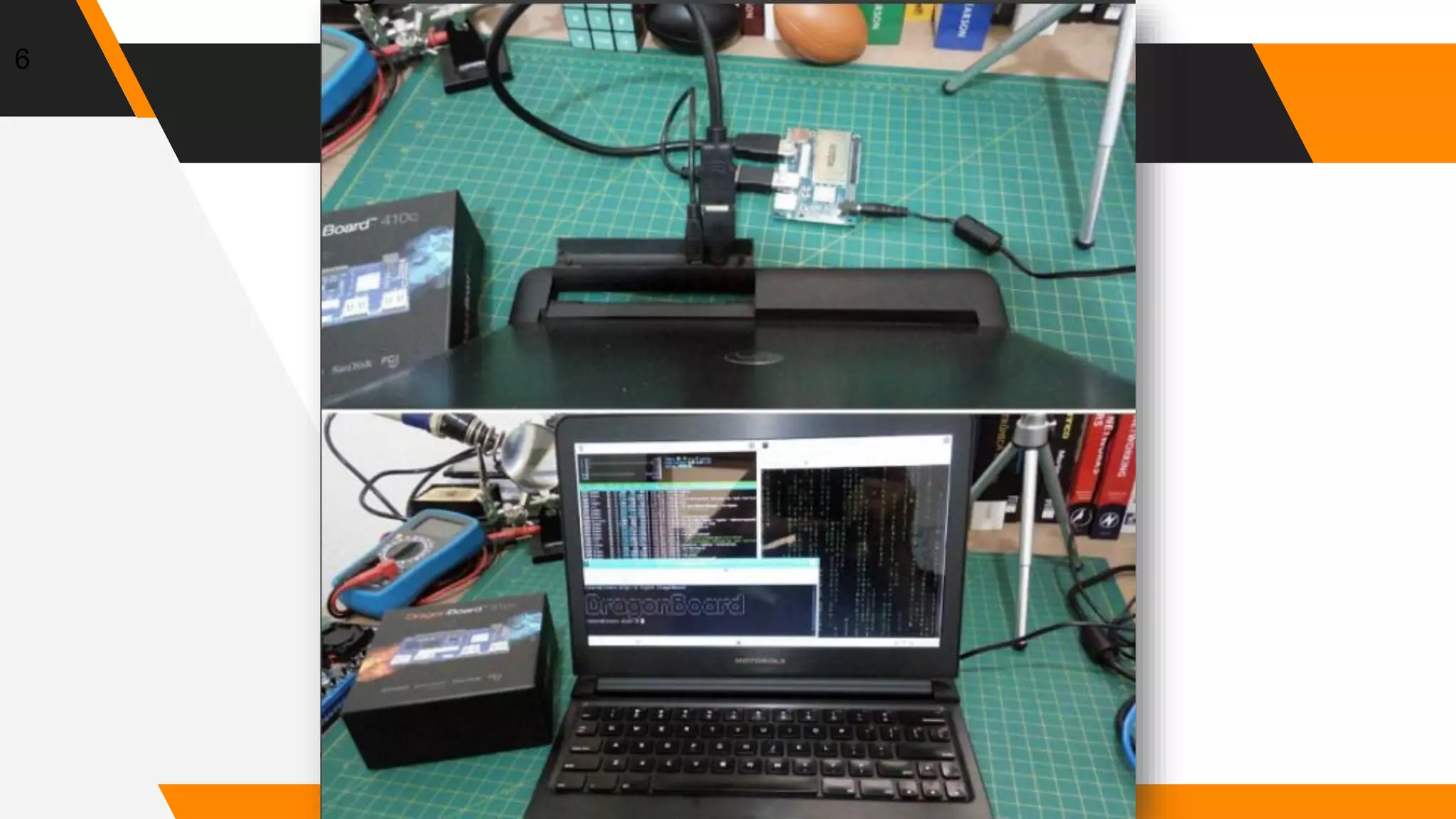

- 6.

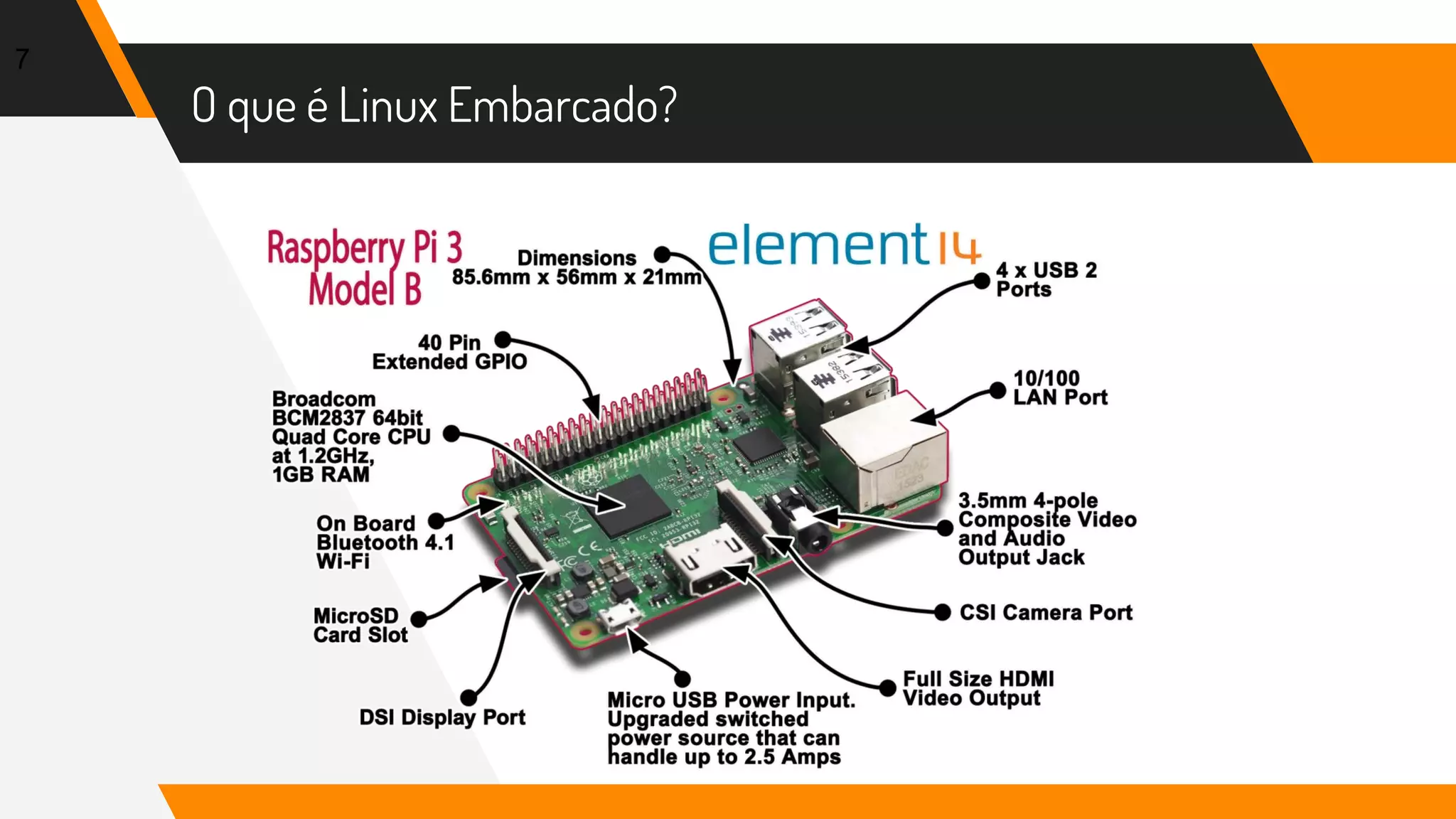

- 7. O que éLinux Embarcado? 7

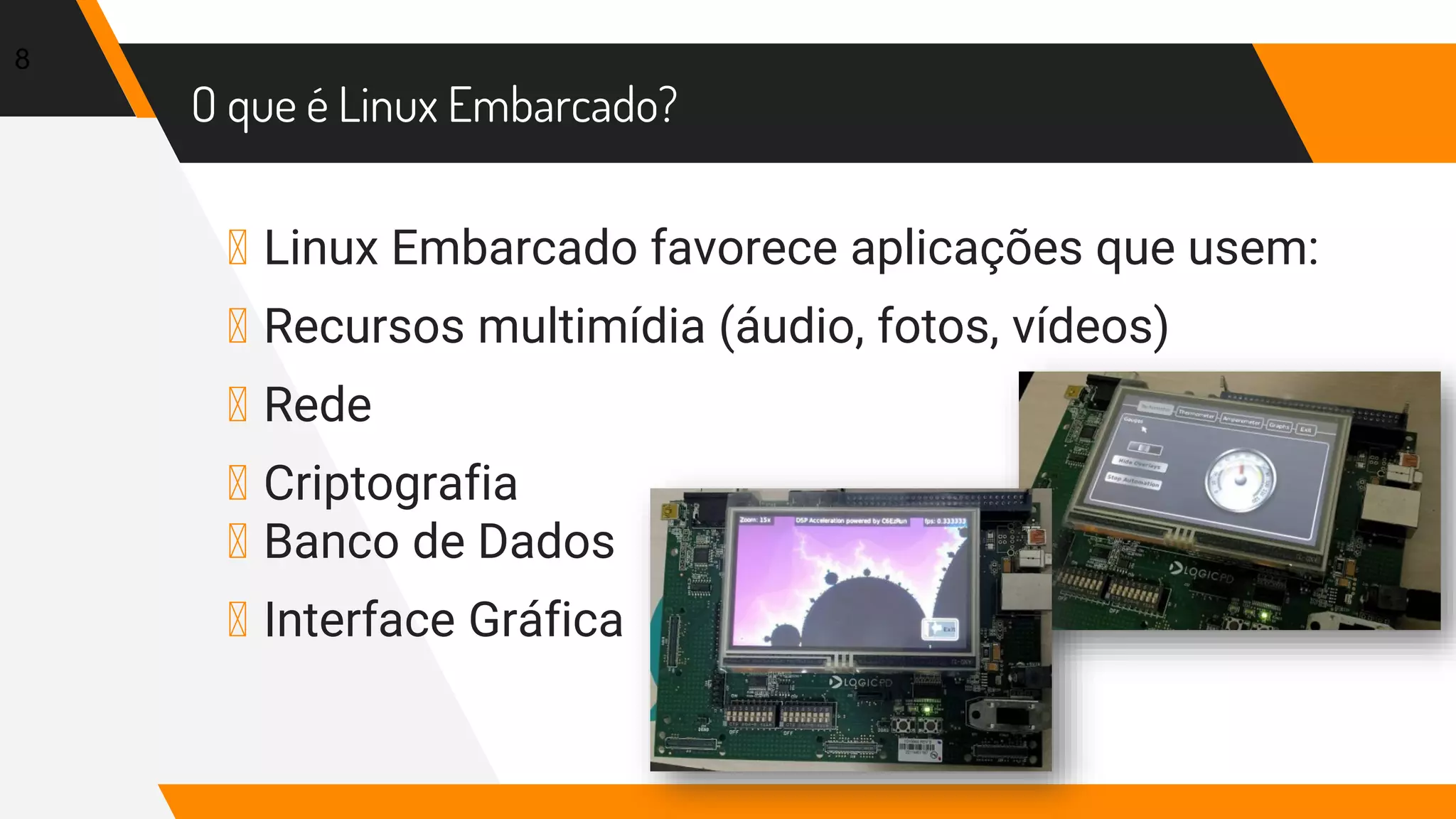

- 8. O que éLinux Embarcado? ▸ Linux Embarcado favorece aplicações que usem: ▸ Recursos multimídia (áudio, fotos, vídeos) ▸ Rede ▸ Criptografia ▸ Banco de Dados ▸ Interface Gráfica 8

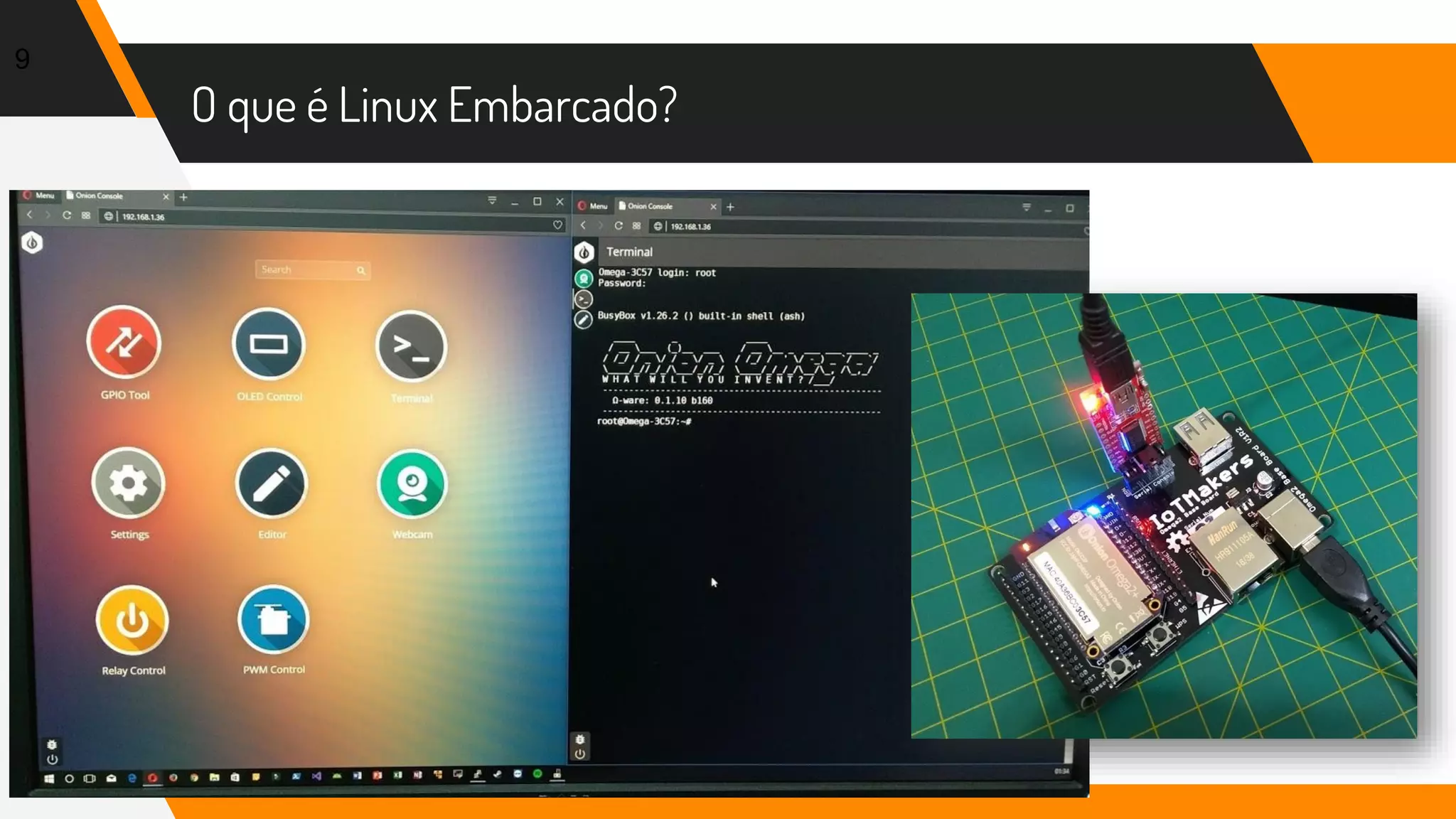

- 9. O que éLinux Embarcado? 9

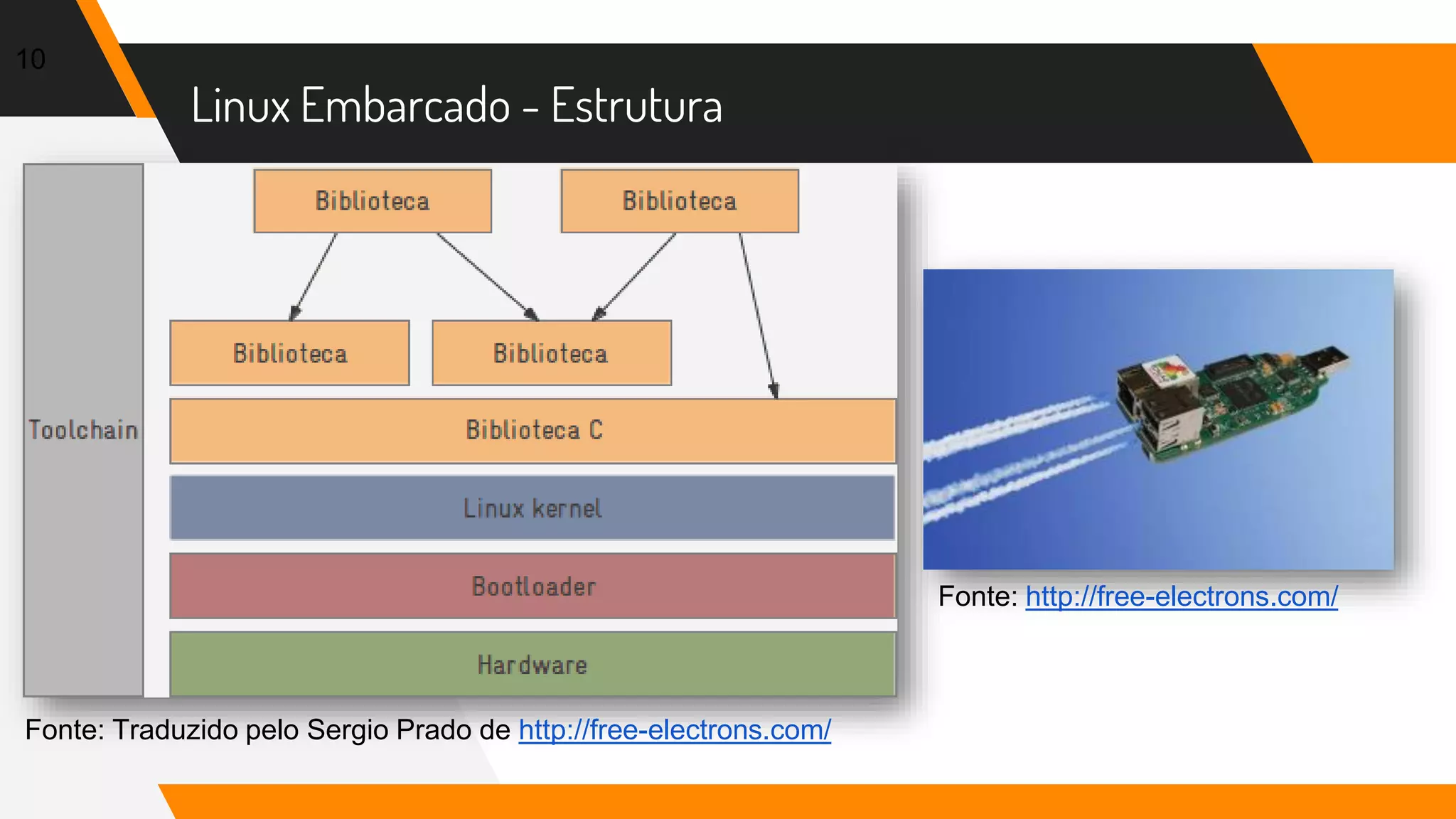

- 10. Linux Embarcado -Estrutura 10 Fonte: Traduzido pelo Sergio Prado de http://free-electrons.com/ Fonte: http://free-electrons.com/
- 11.

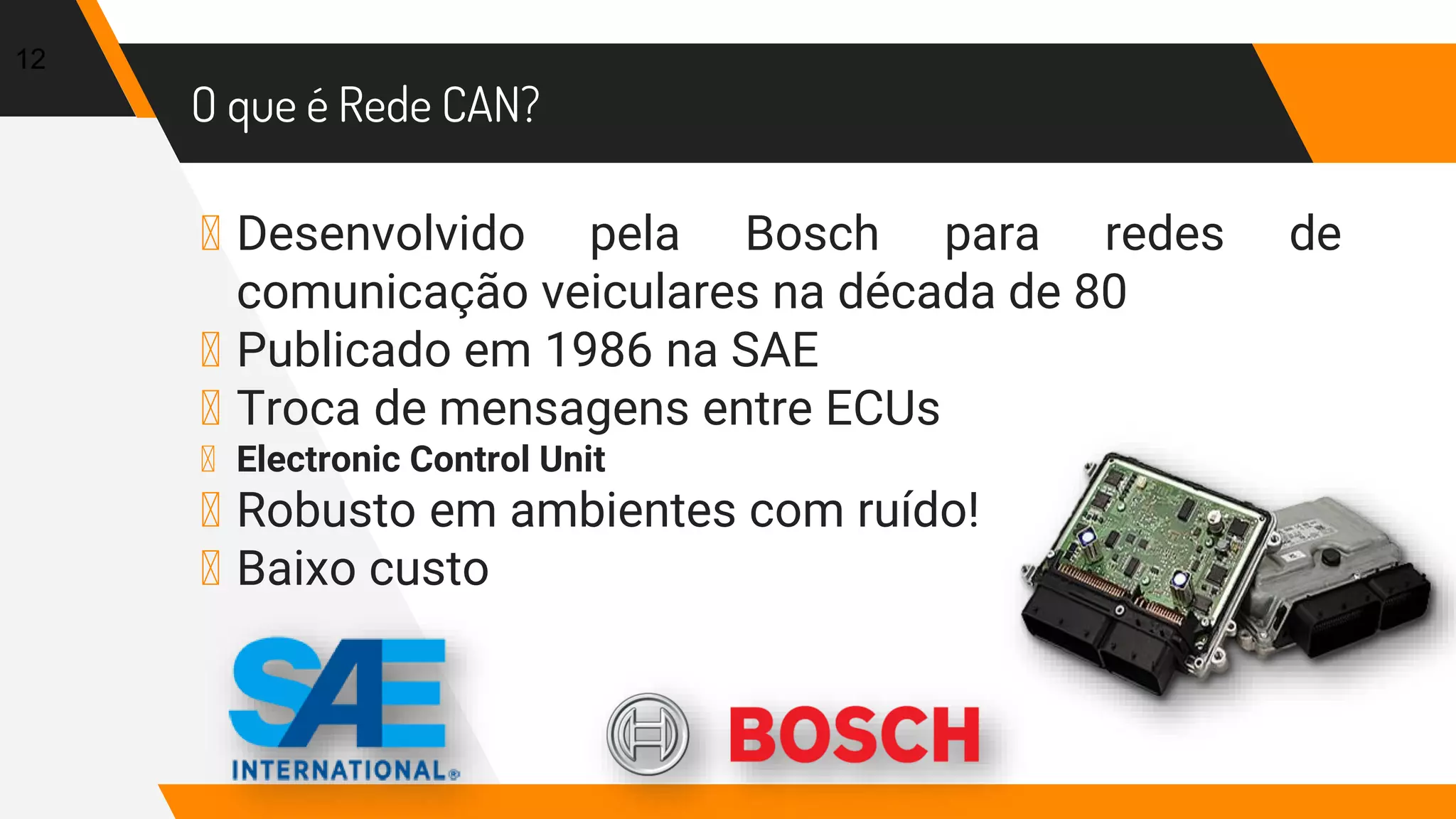

- 12. O que éRede CAN? ▸ Desenvolvido pela Bosch para redes de comunicação veiculares na década de 80 ▸ Publicado em 1986 na SAE ▸ Troca de mensagens entre ECUs ▸ Electronic Control Unit ▸ Robusto em ambientes com ruído! ▸ Baixo custo 12

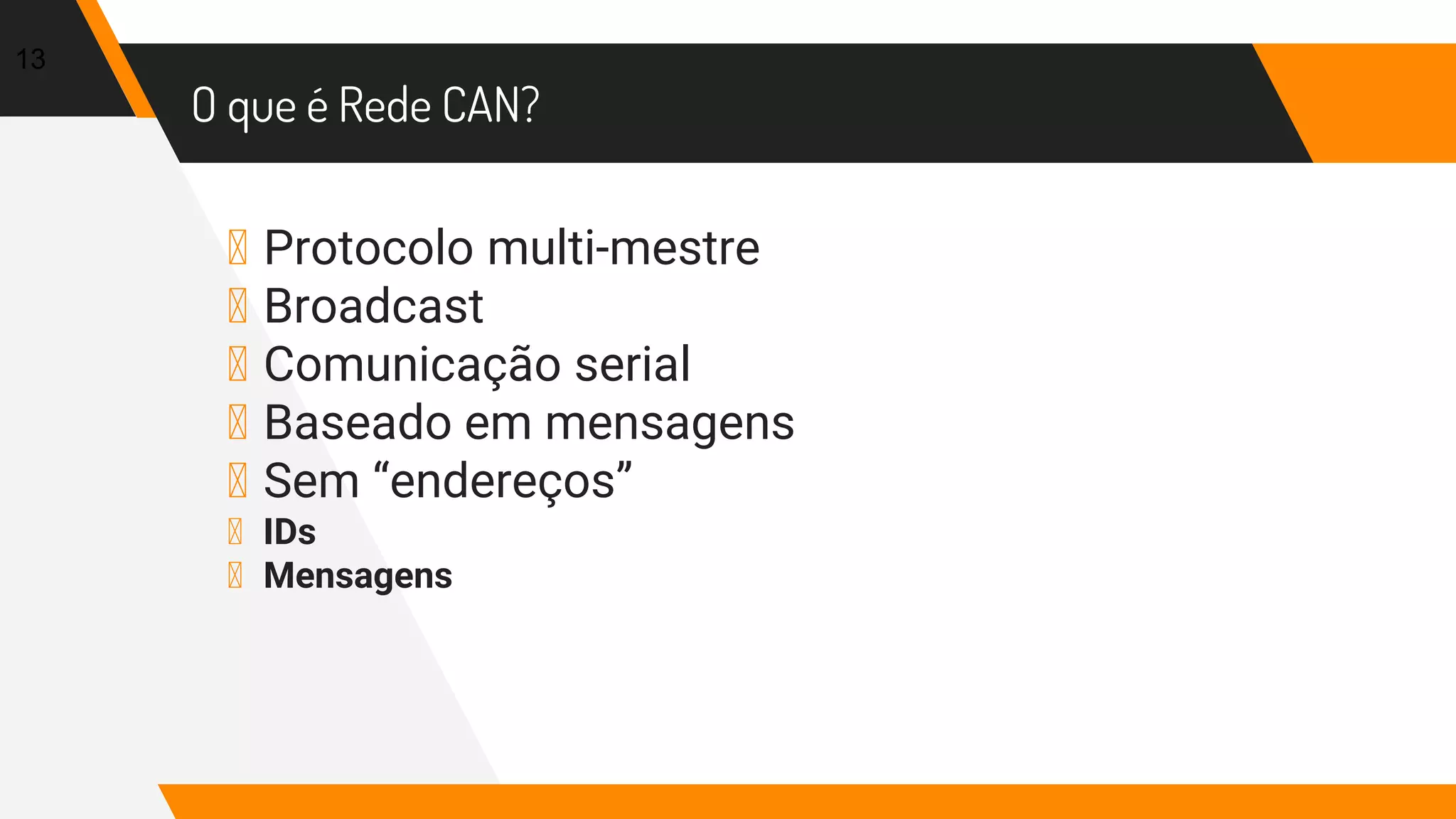

- 13. O que éRede CAN? ▸ Protocolo multi-mestre ▸ Broadcast ▸ Comunicação serial ▸ Baseado em mensagens ▸ Sem “endereços” ▸ IDs ▸ Mensagens 13

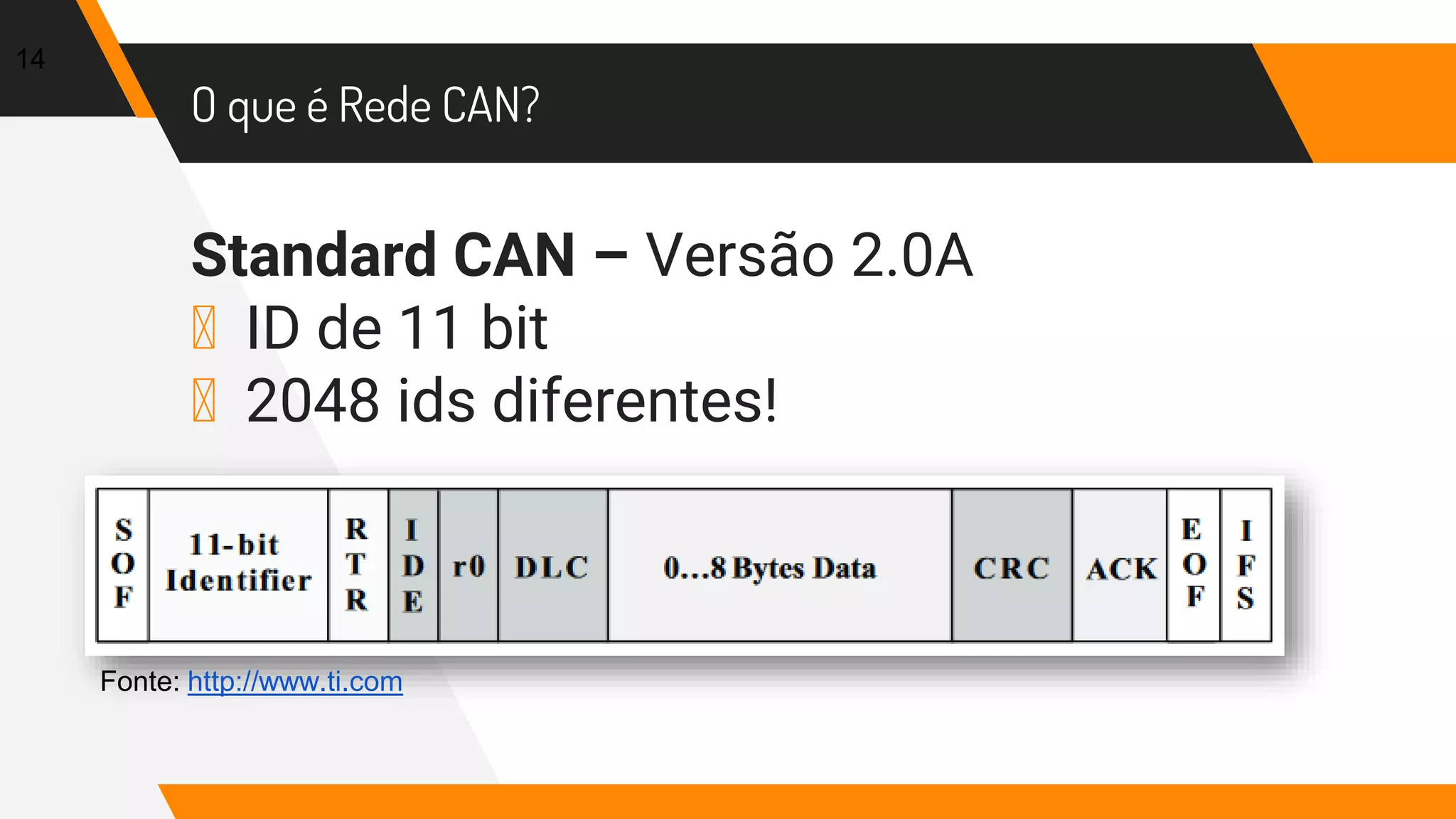

- 14. O que éRede CAN? Standard CAN – Versão 2.0A ▸ ID de 11 bit ▸ 2048 ids diferentes! 14 Fonte: http://www.ti.com

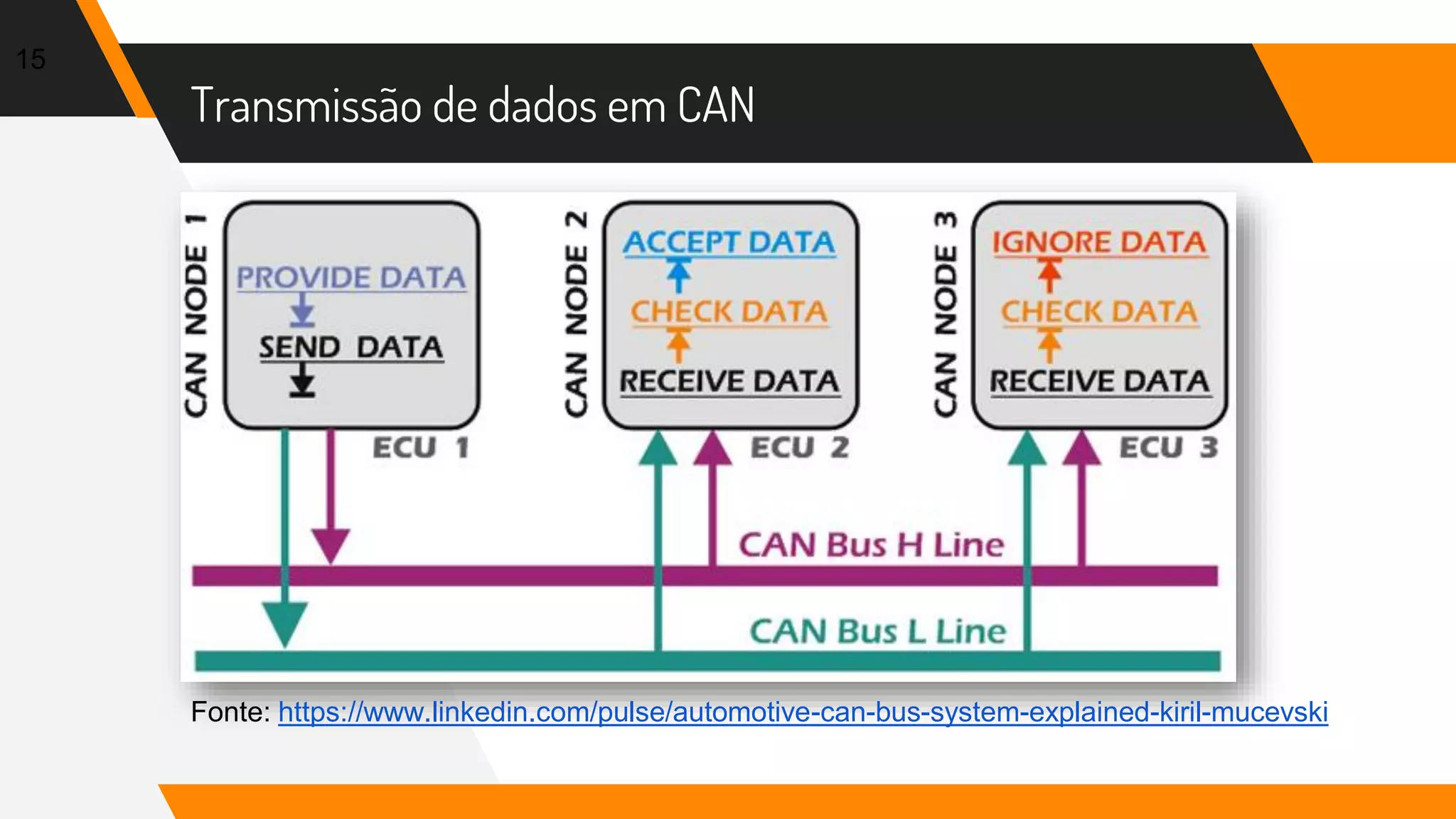

- 15. Transmissão de dadosem CAN 15 Fonte: https://www.linkedin.com/pulse/automotive-can-bus-system-explained-kiril-mucevski

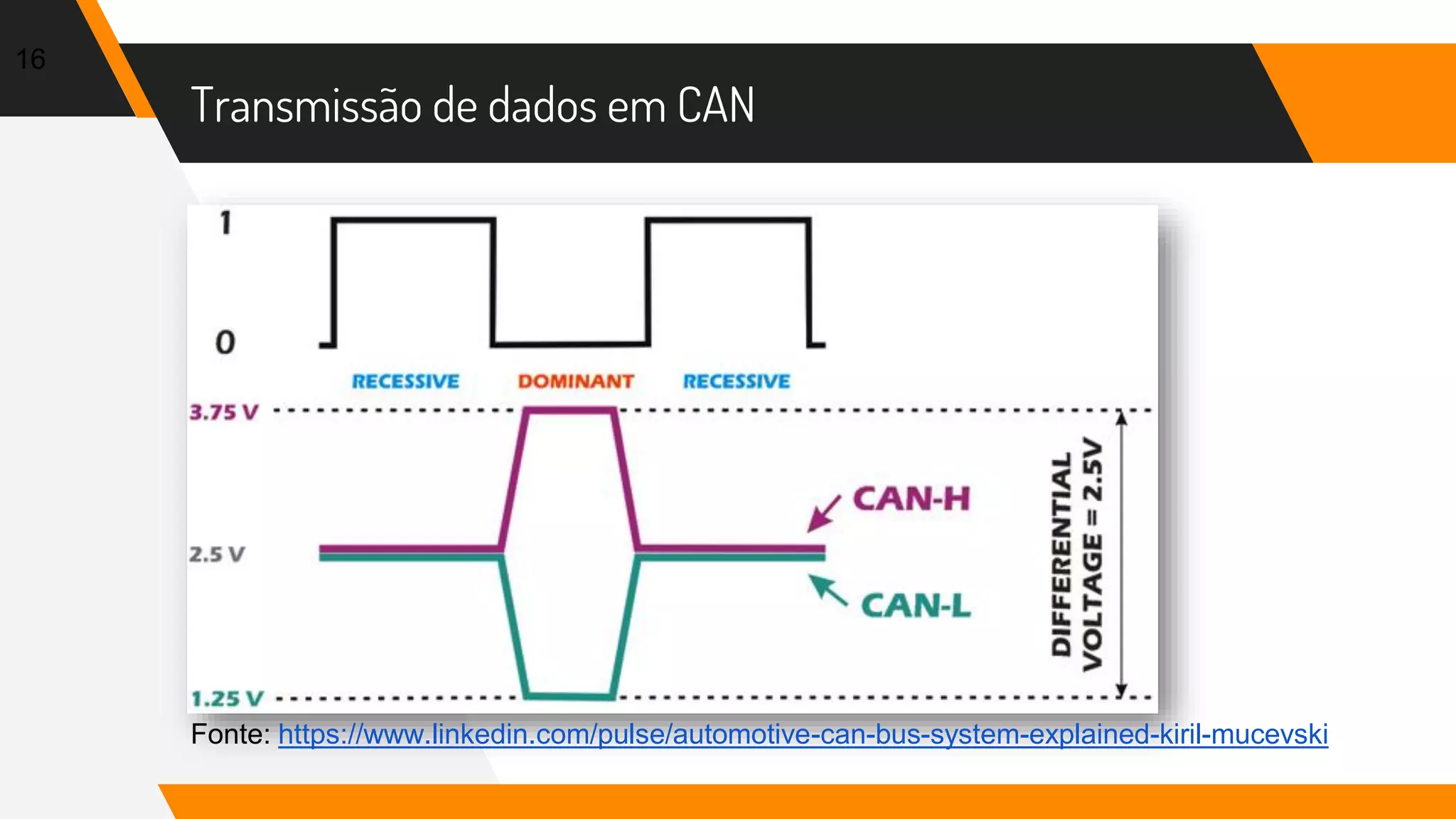

- 16. Transmissão de dadosem CAN 16 Fonte: https://www.linkedin.com/pulse/automotive-can-bus-system-explained-kiril-mucevski

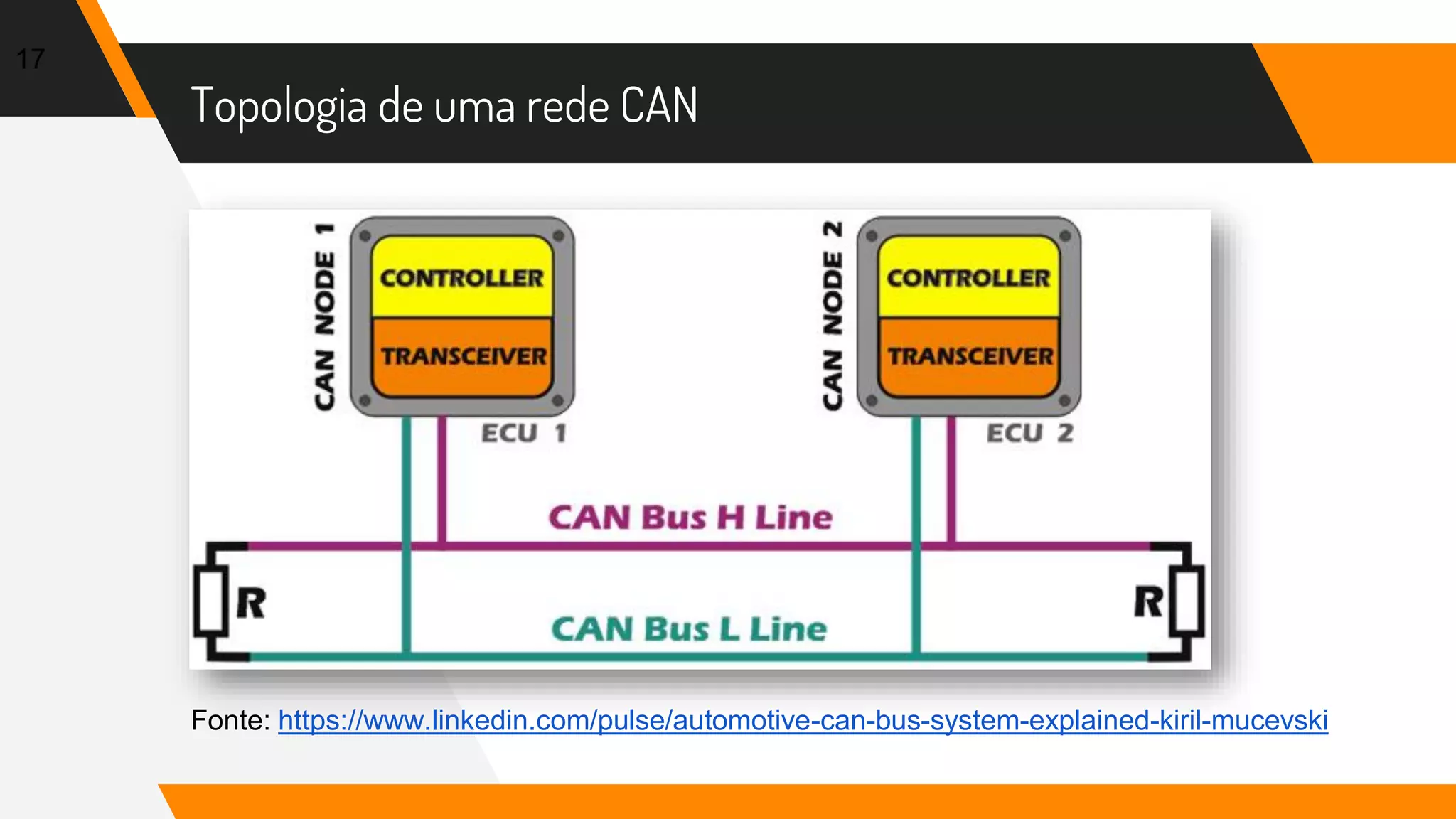

- 17. Topologia de umarede CAN 17 Fonte: https://www.linkedin.com/pulse/automotive-can-bus-system-explained-kiril-mucevski

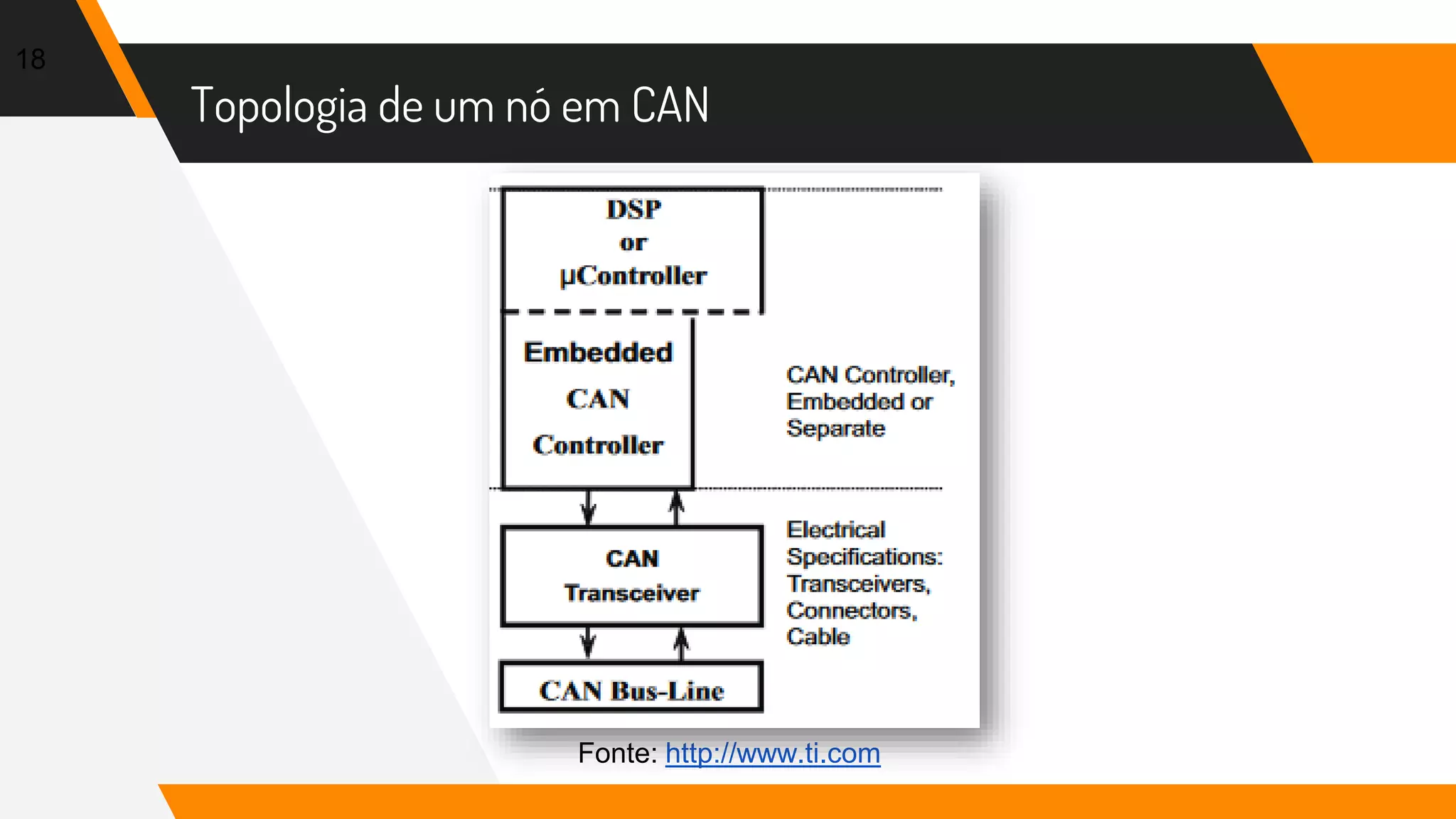

- 18. Topologia de umnó em CAN 18 Fonte: http://www.ti.com

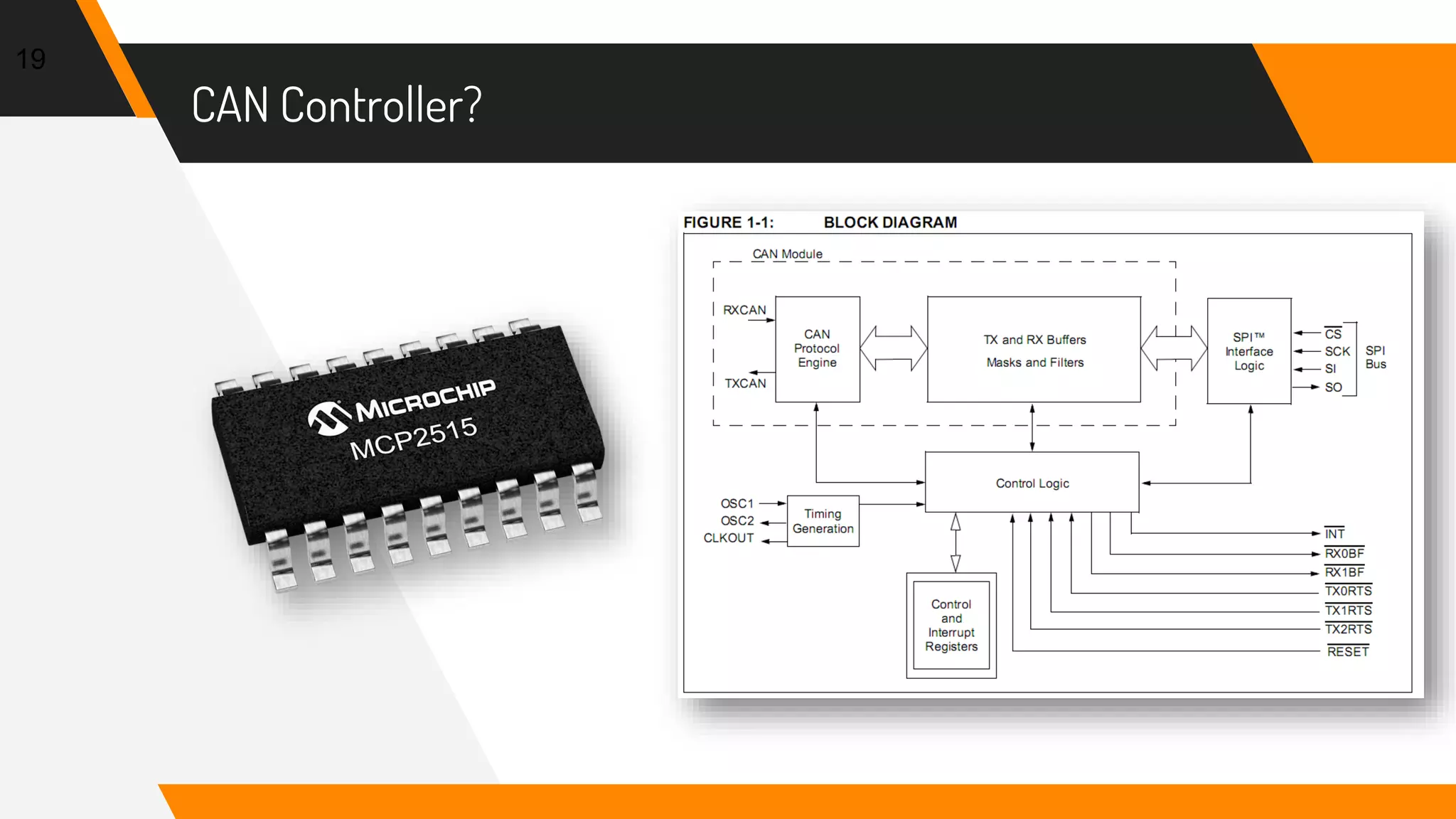

- 19.

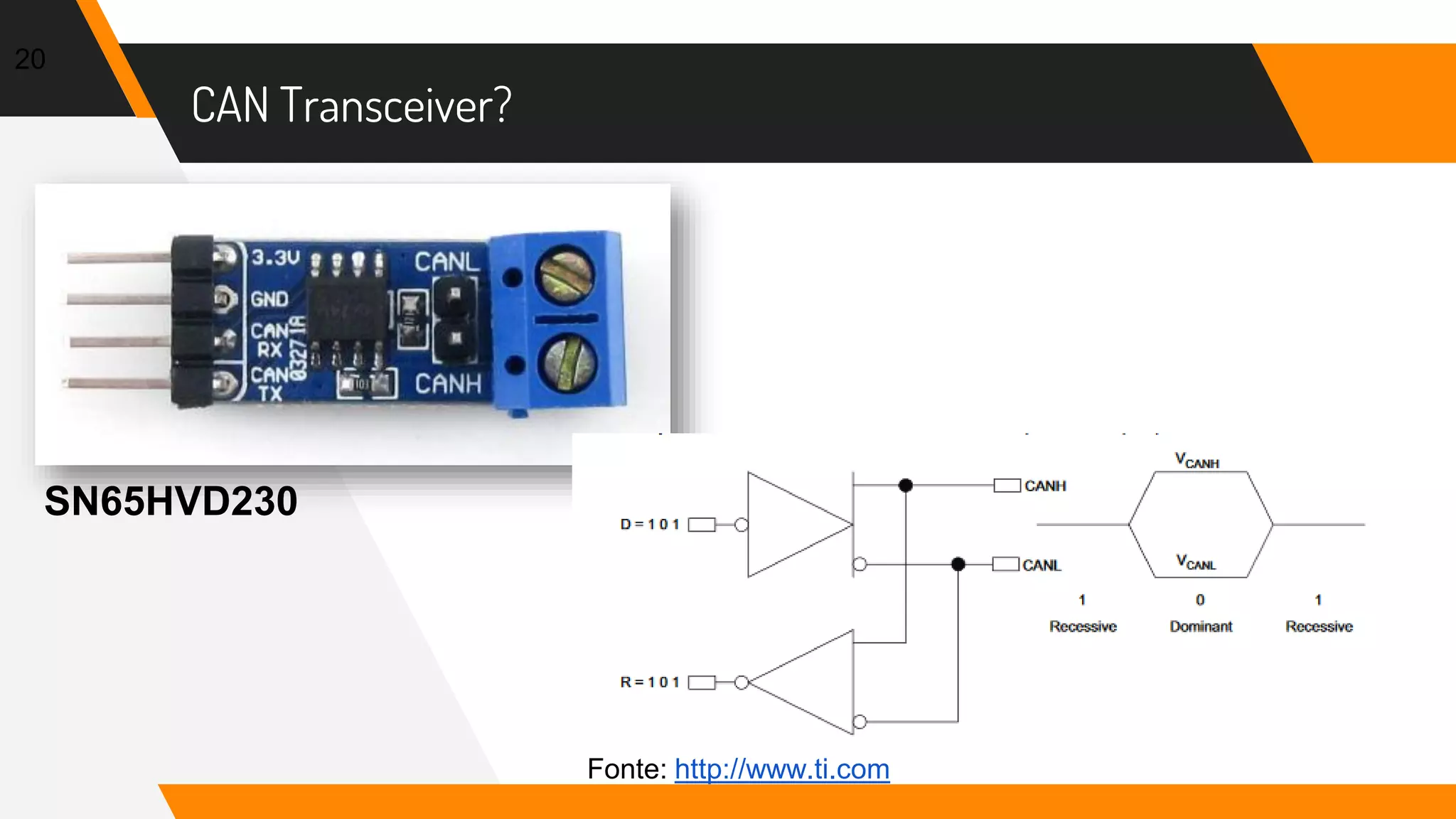

- 20.

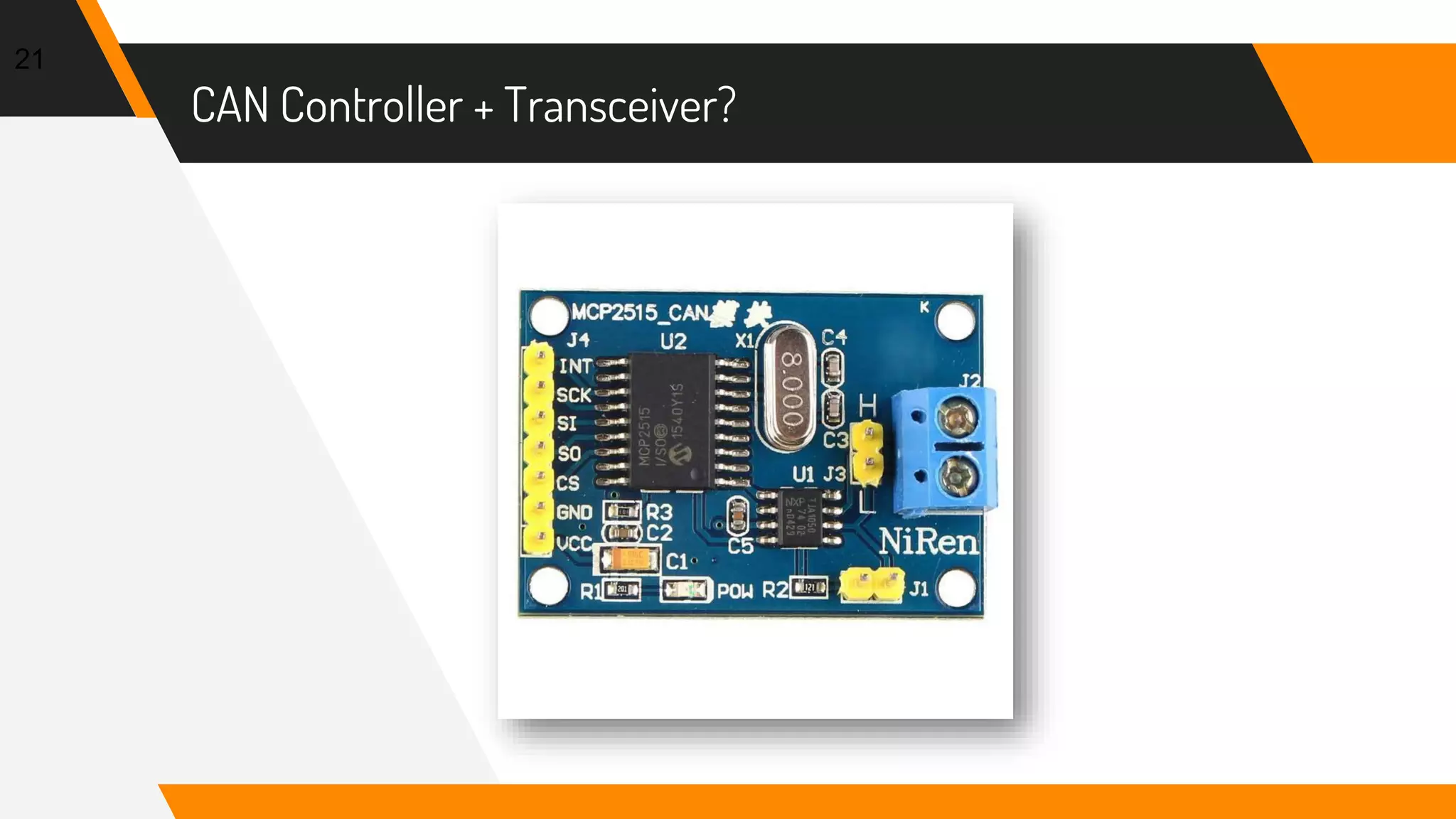

- 21. CAN Controller +Transceiver? 21

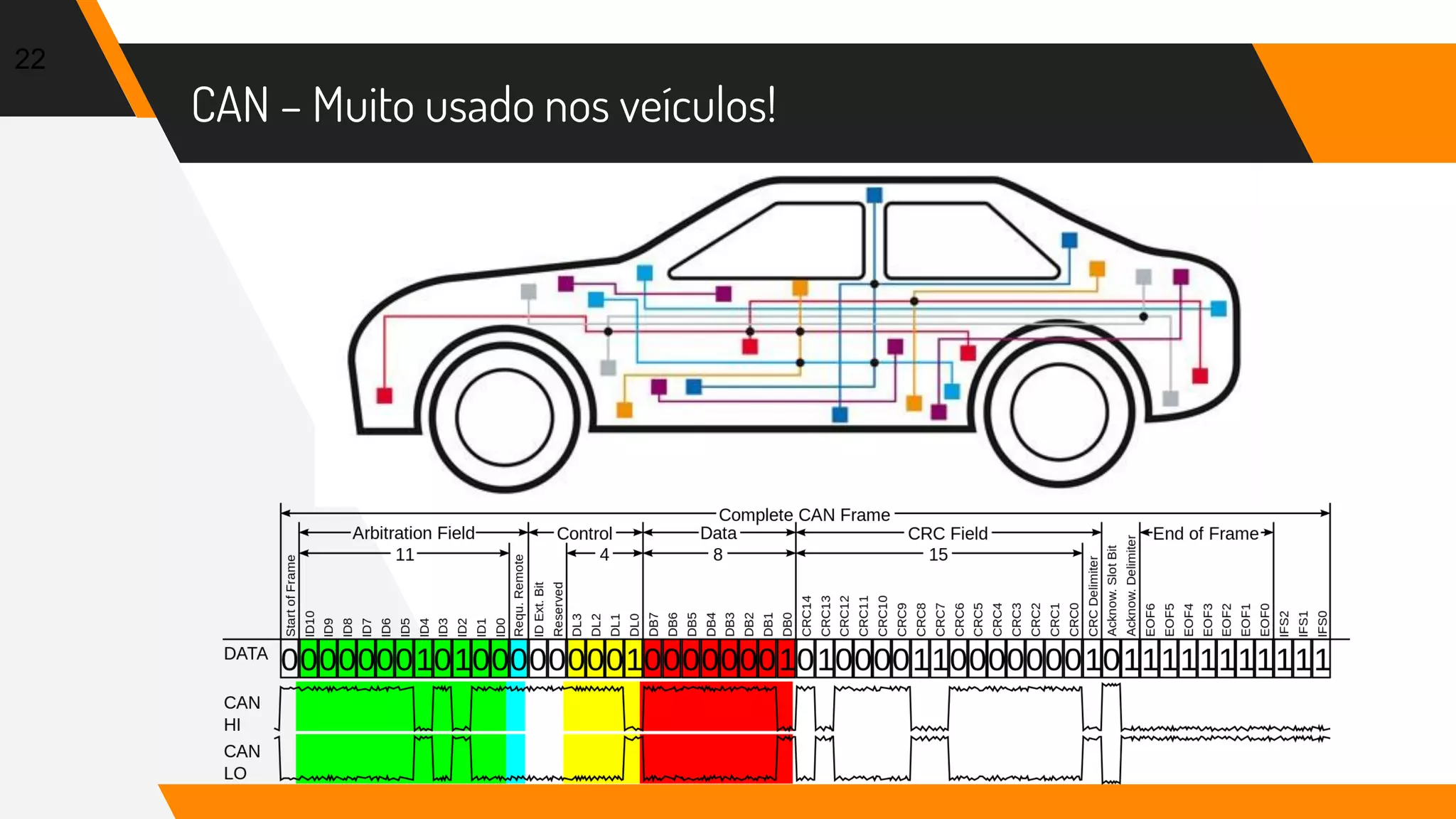

- 22. CAN – Muitousado nos veículos! 22
- 23. A IntegraçãoA integraçãode um sistema operacional com uma rede robusta em automação 23

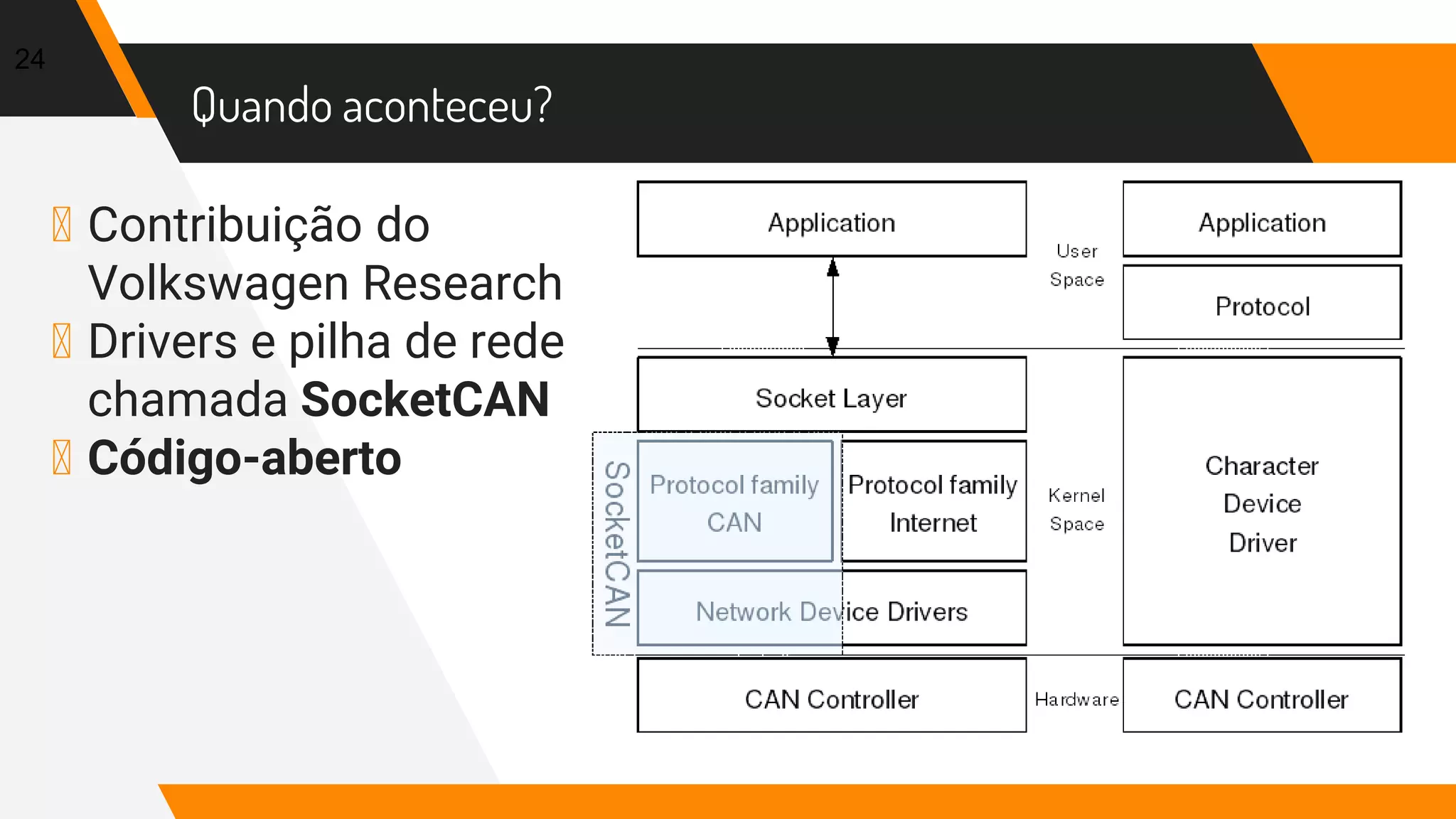

- 24. Quando aconteceu? ▸ Contribuiçãodo Volkswagen Research ▸ Drivers e pilha de rede chamada SocketCAN ▸ Código-aberto 24

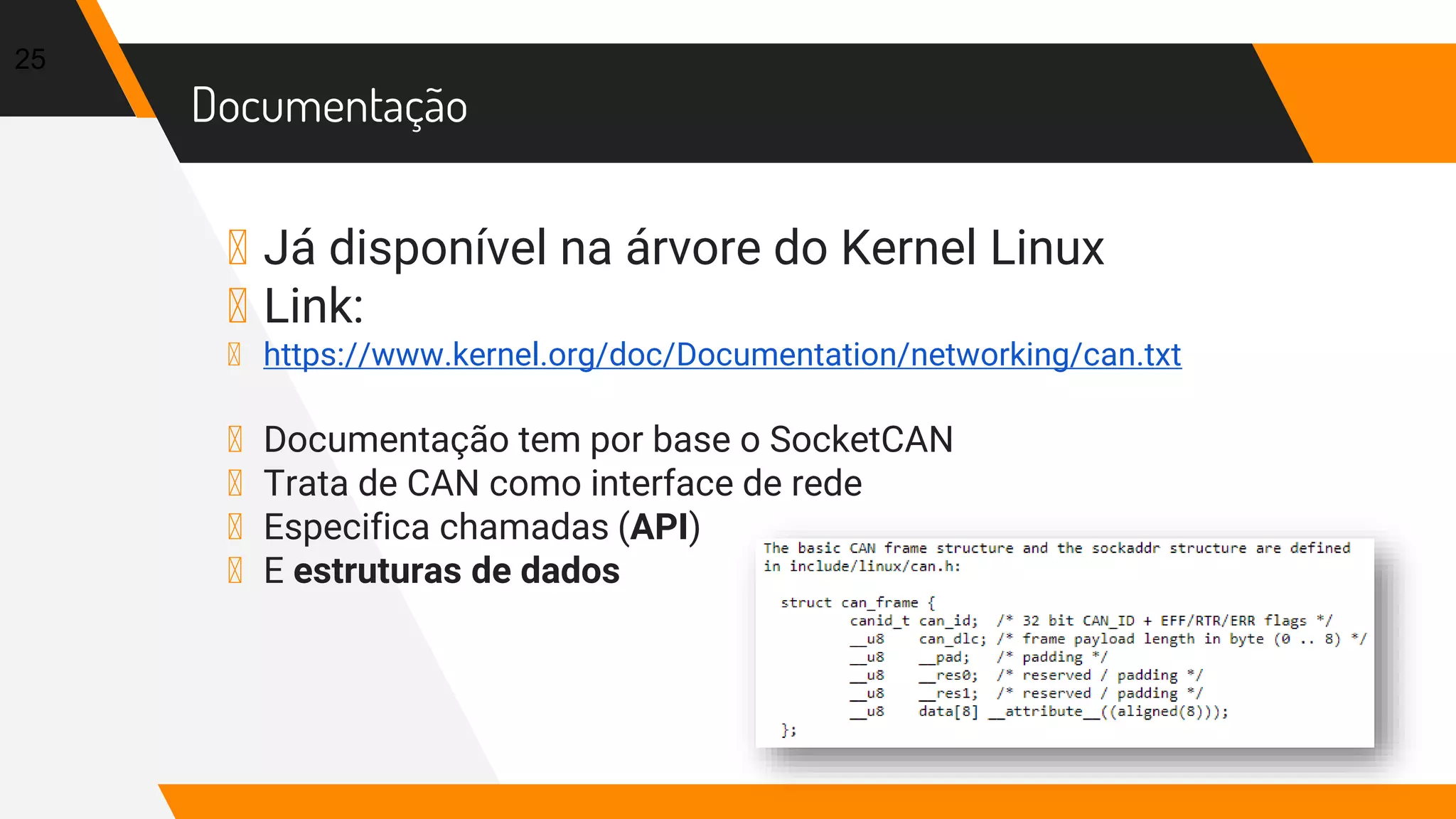

- 25. Documentação ▸ Já disponívelna árvore do Kernel Linux ▸ Link: ▸ https://www.kernel.org/doc/Documentation/networking/can.txt ▸ Documentação tem por base o SocketCAN ▸ Trata de CAN como interface de rede ▸ Especifica chamadas (API) ▸ E estruturas de dados 25

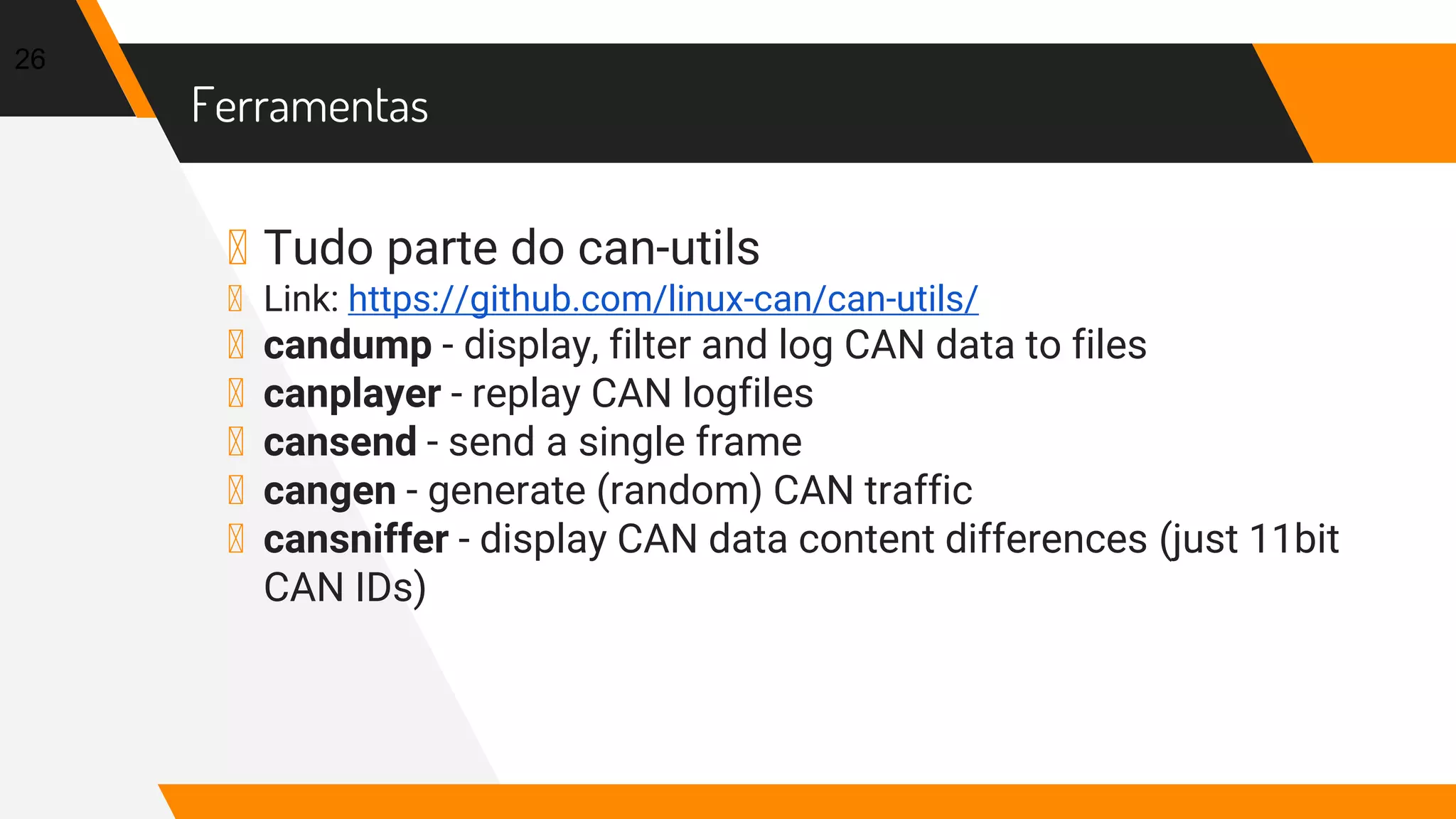

- 26. Ferramentas ▸ Tudo partedo can-utils ▸ Link: https://github.com/linux-can/can-utils/ ▸ candump - display, filter and log CAN data to files ▸ canplayer - replay CAN logfiles ▸ cansend - send a single frame ▸ cangen - generate (random) CAN traffic ▸ cansniffer - display CAN data content differences (just 11bit CAN IDs) 26

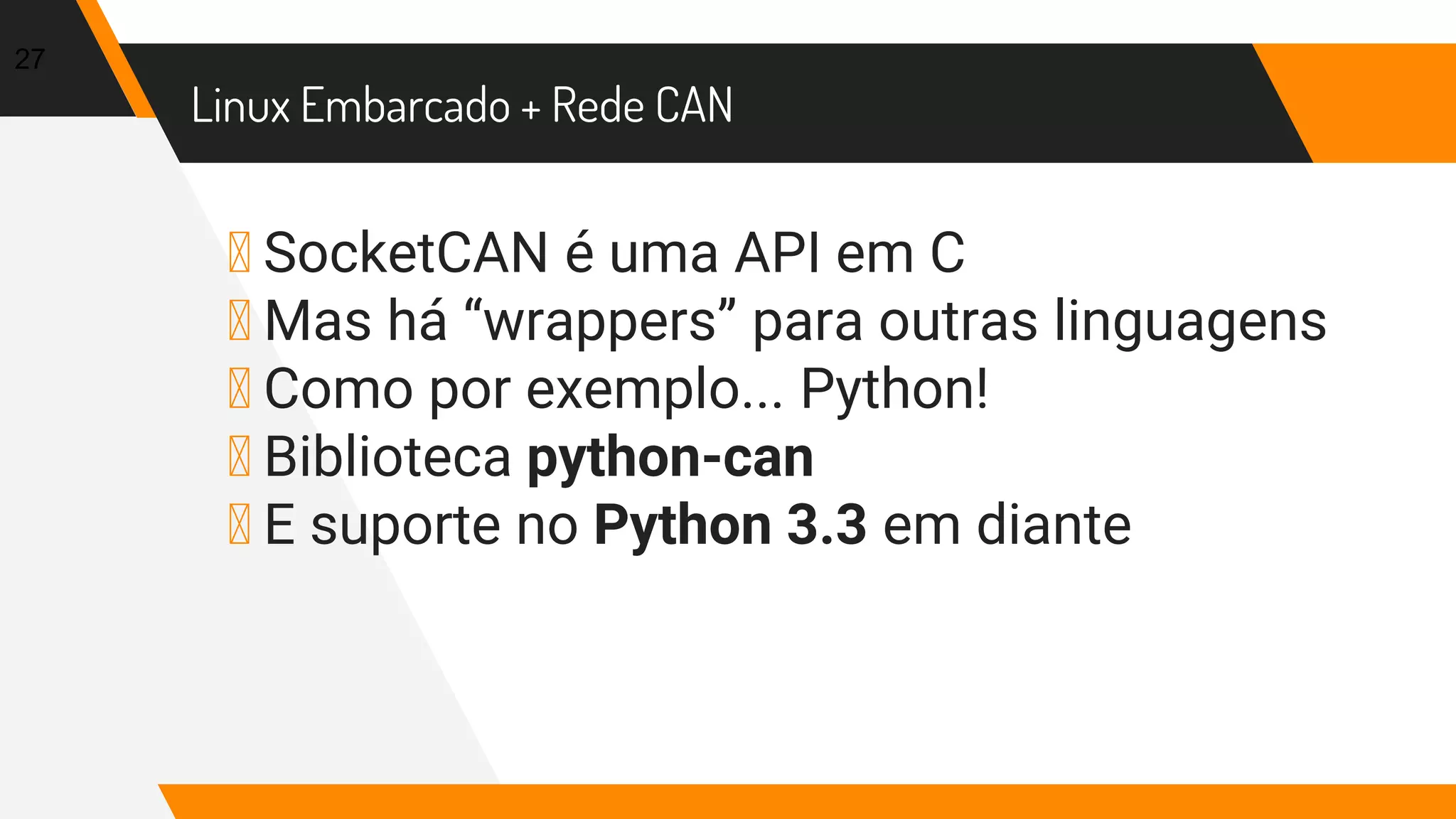

- 27. Linux Embarcado +Rede CAN ▸ SocketCAN é uma API em C ▸ Mas há “wrappers” para outras linguagens ▸ Como por exemplo... Python! ▸ Biblioteca python-can ▸ E suporte no Python 3.3 em diante 27

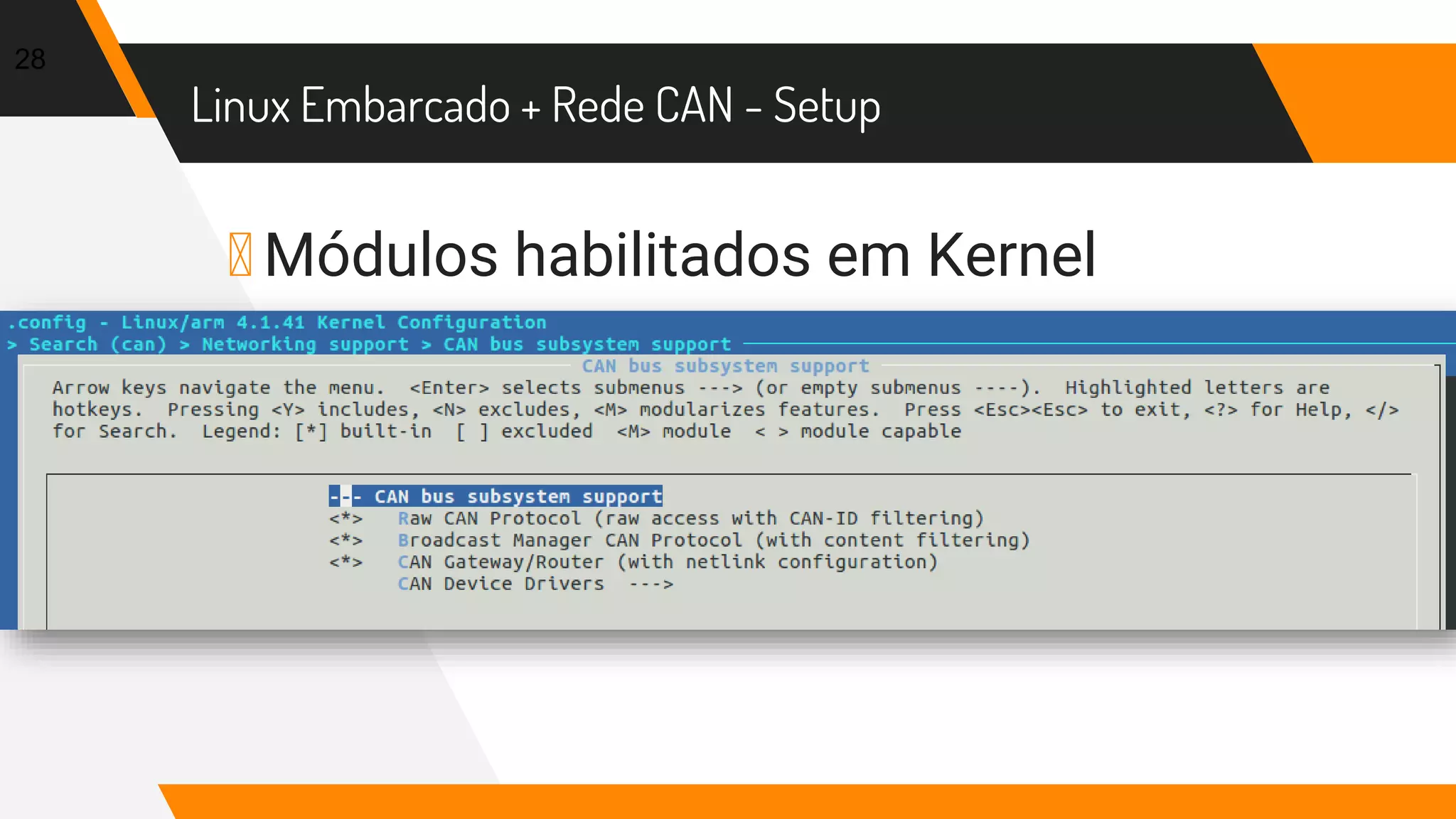

- 28. Linux Embarcado +Rede CAN - Setup ▸ Módulos habilitados em Kernel 28

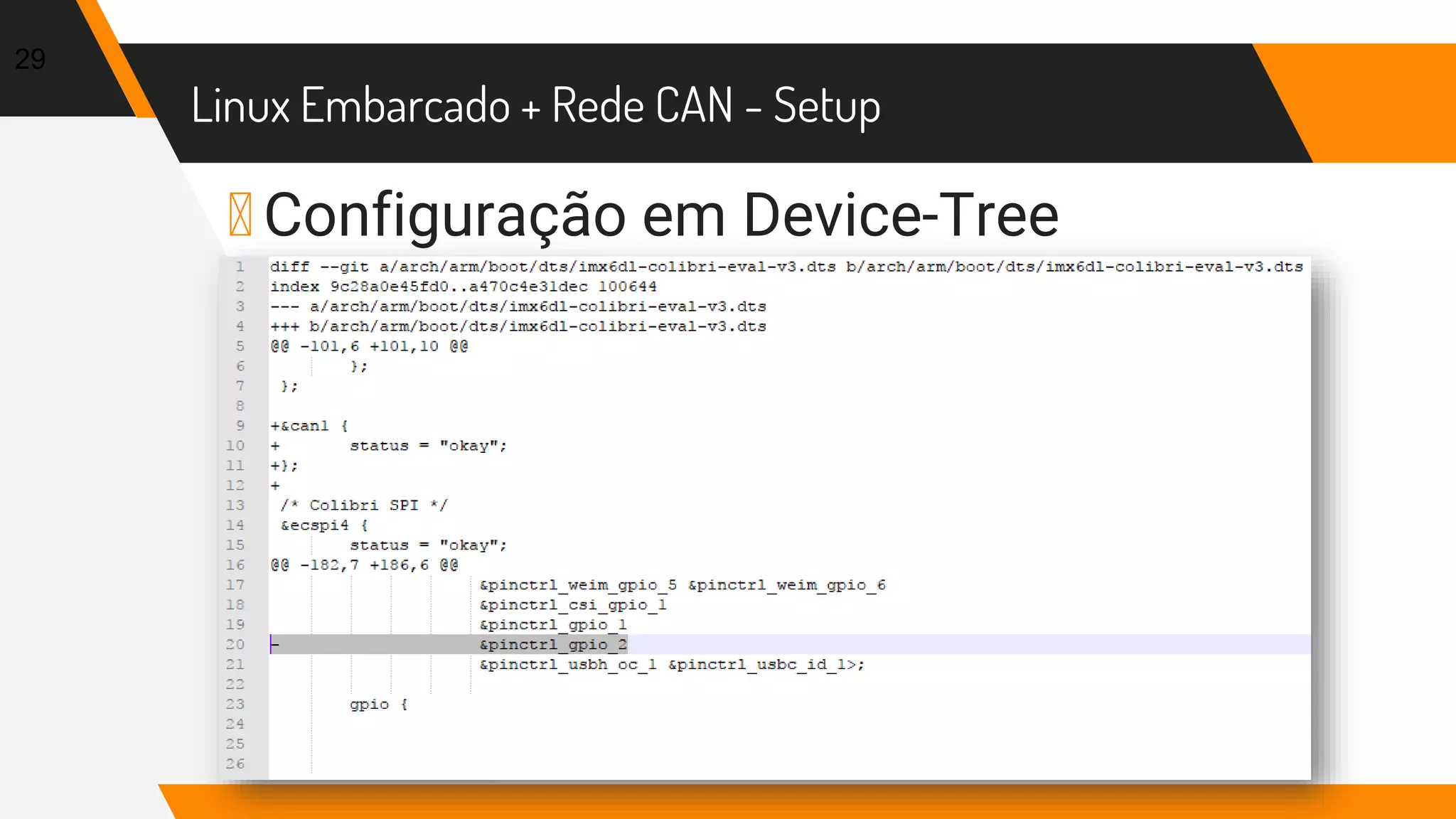

- 29. Linux Embarcado +Rede CAN - Setup ▸ Configuração em Device-Tree 29

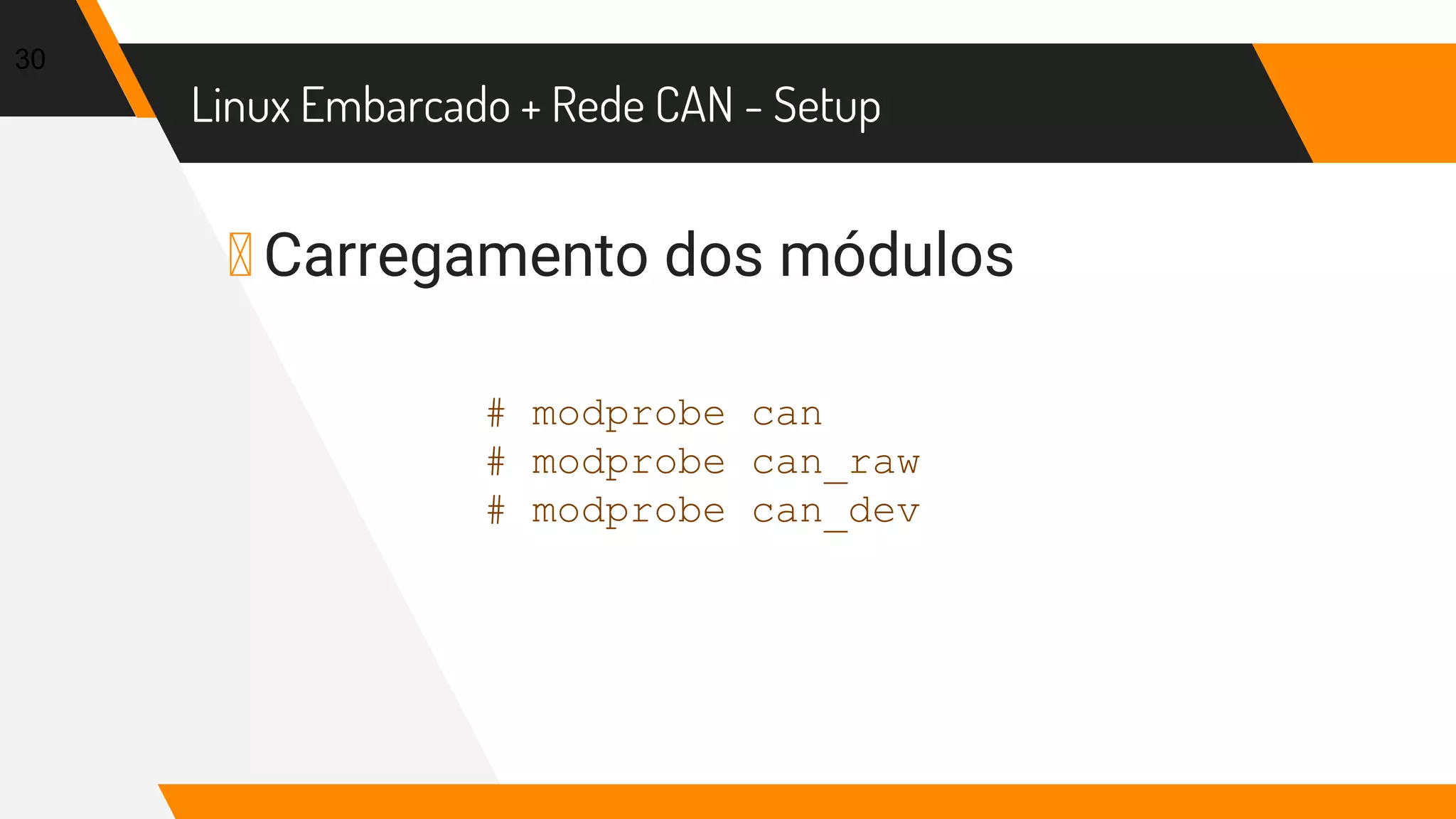

- 30. Linux Embarcado +Rede CAN - Setup ▸ Carregamento dos módulos 30 # modprobe can # modprobe can_raw # modprobe can_dev

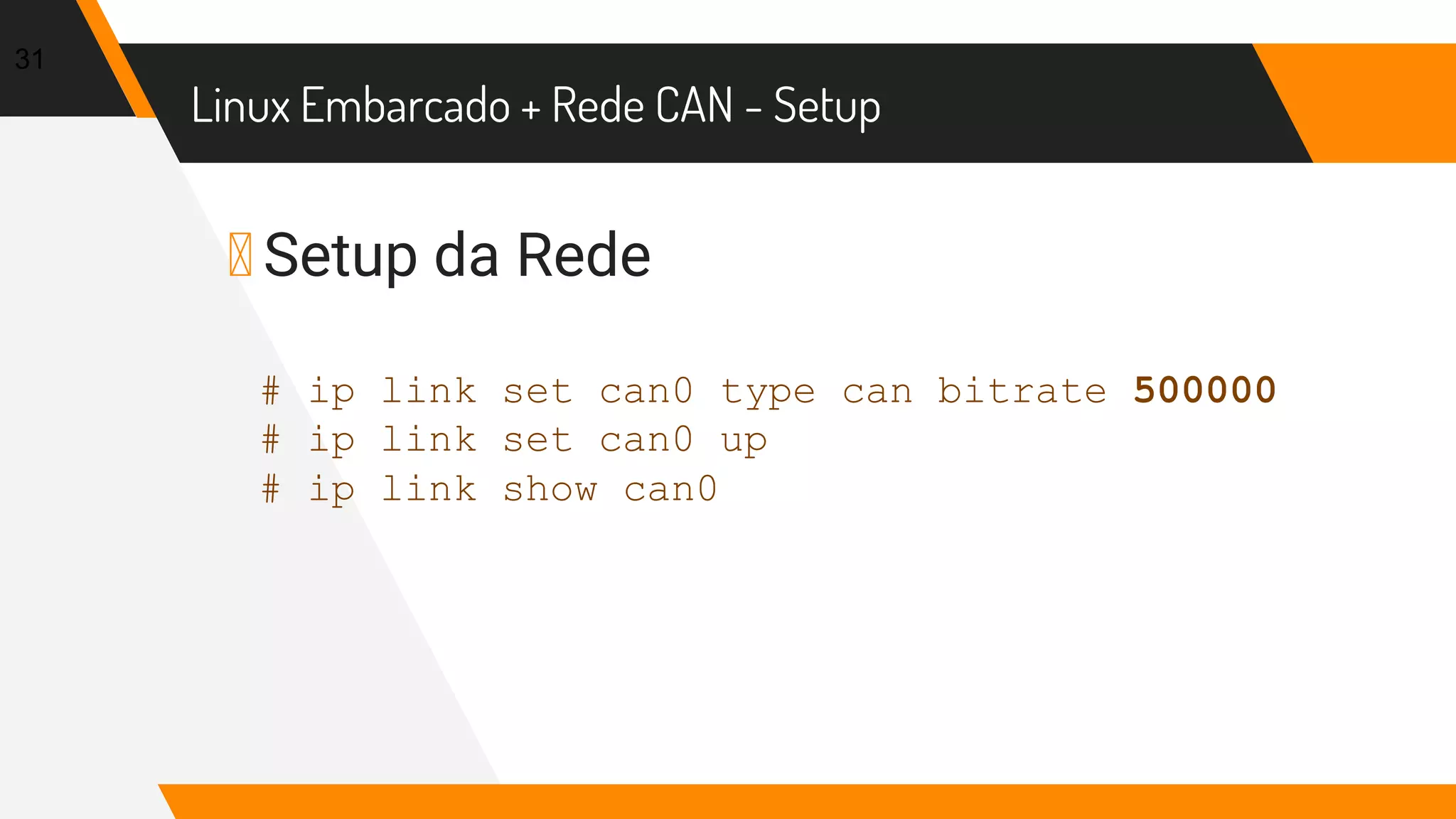

- 31. Linux Embarcado +Rede CAN - Setup ▸ Setup da Rede 31 # ip link set can0 type can bitrate 500000 # ip link set can0 up # ip link show can0
- 32. Desenvolvimento com CANem Linux ▸ SocketCAN é uma API em C ▸ Mas há “wrappers” para outras linguagens ▸ Como por exemplo... Python! ▸ Biblioteca python-can ▸ E suporte no Python 3.3 em diante 32

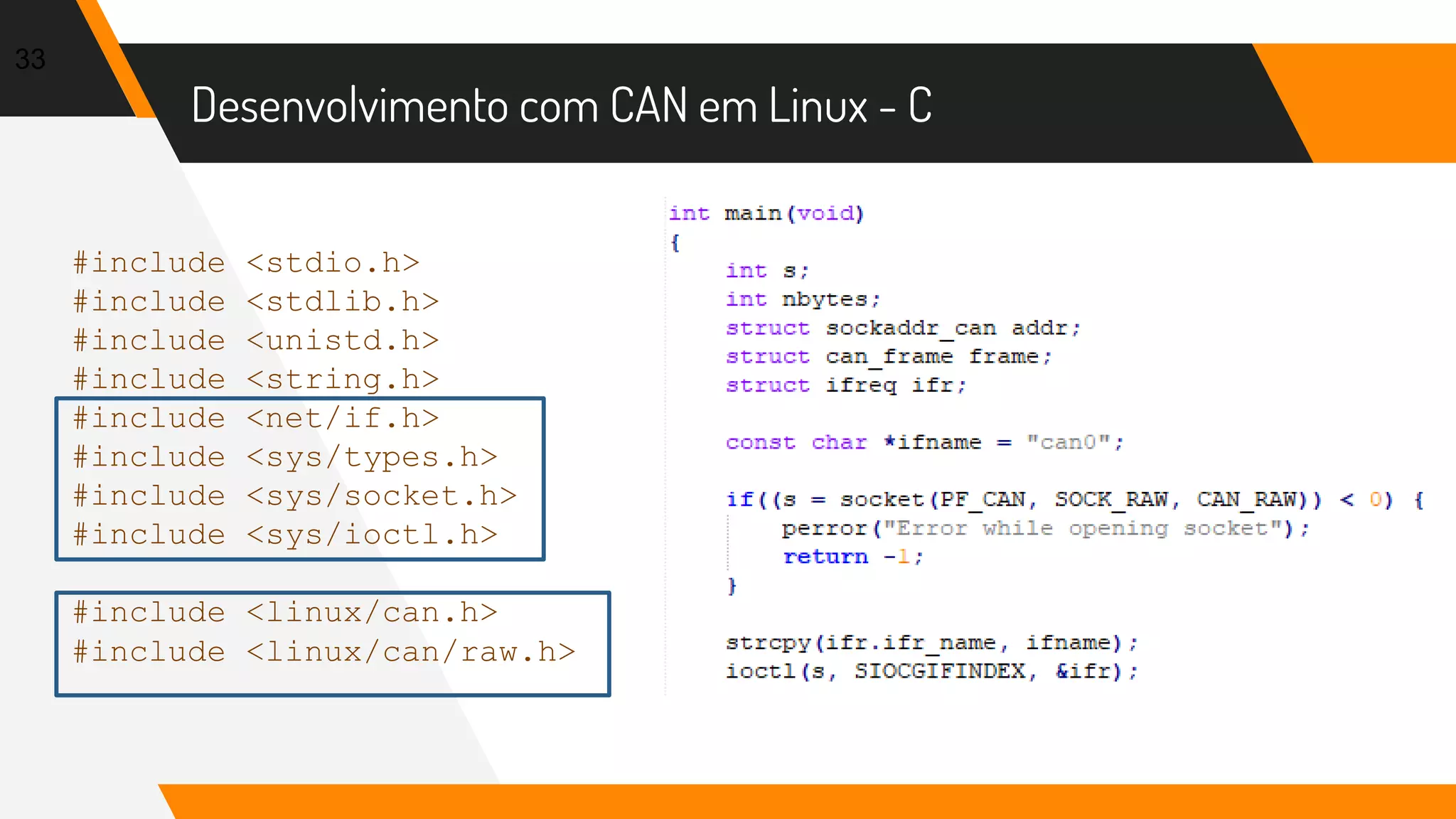

- 33. Desenvolvimento com CANem Linux - C 33 #include <stdio.h> #include <stdlib.h> #include <unistd.h> #include <string.h> #include <net/if.h> #include <sys/types.h> #include <sys/socket.h> #include <sys/ioctl.h> #include <linux/can.h> #include <linux/can/raw.h>

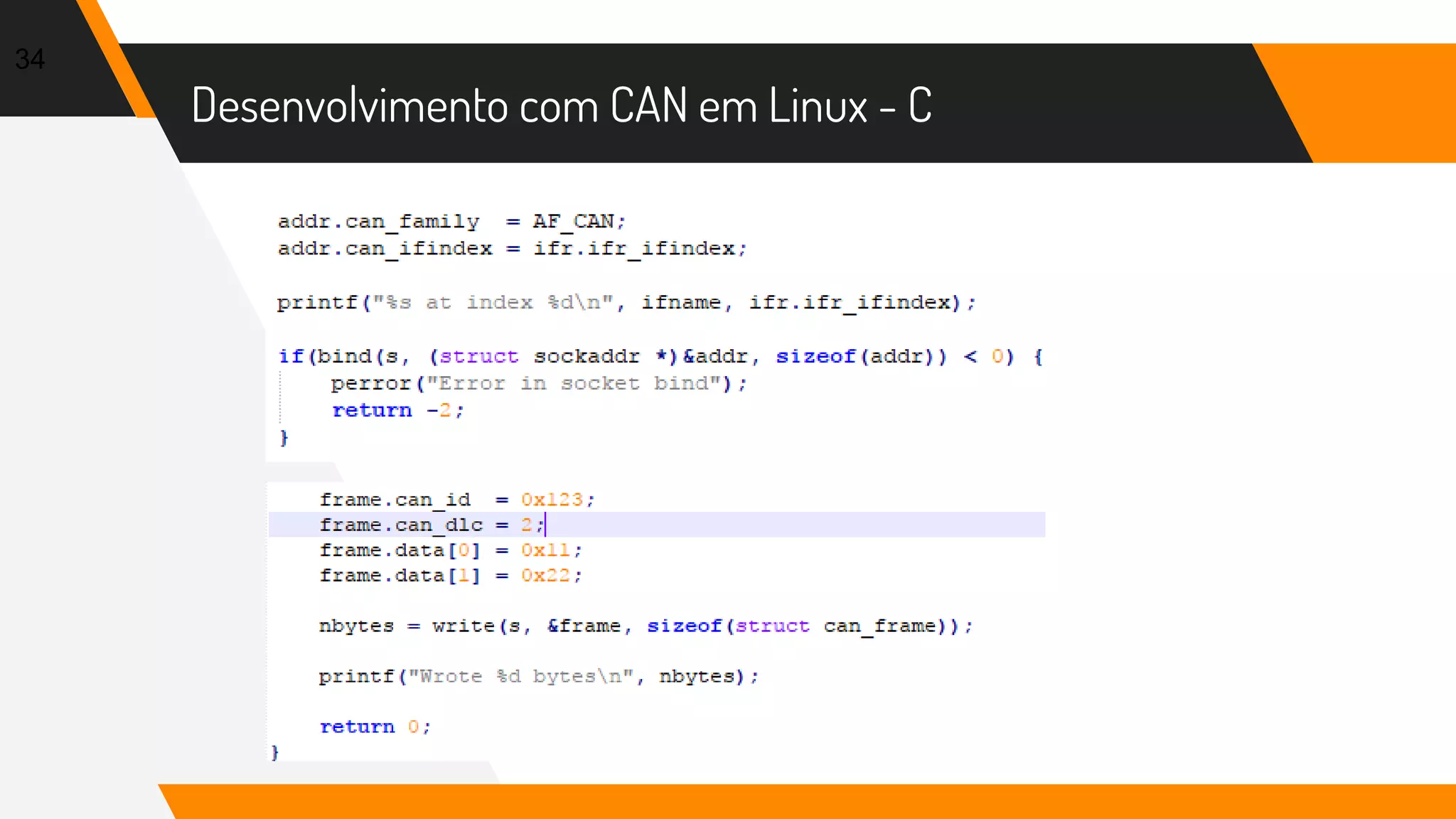

- 34. Desenvolvimento com CANem Linux - C 34

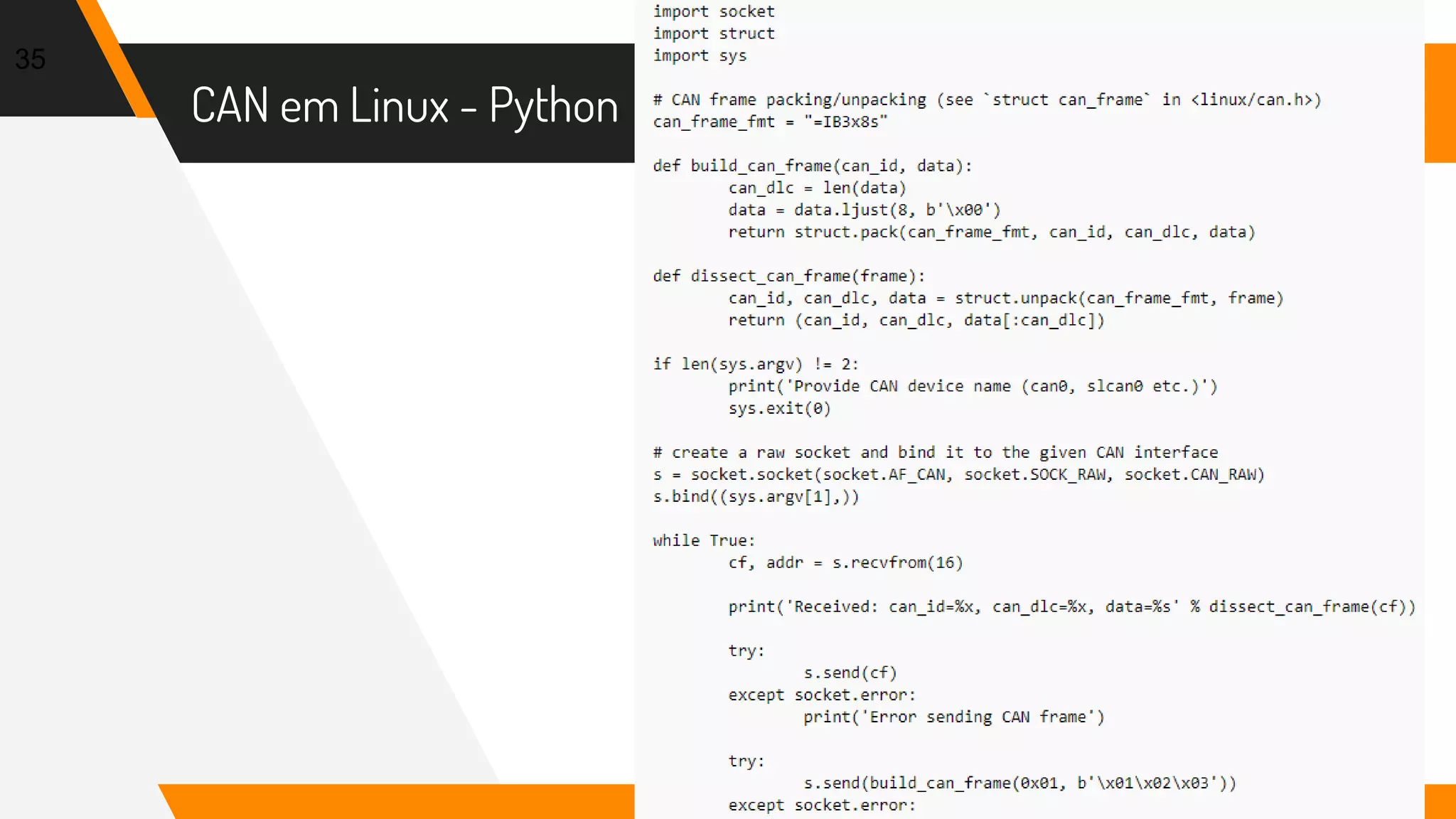

- 35. CAN em Linux- Python 35

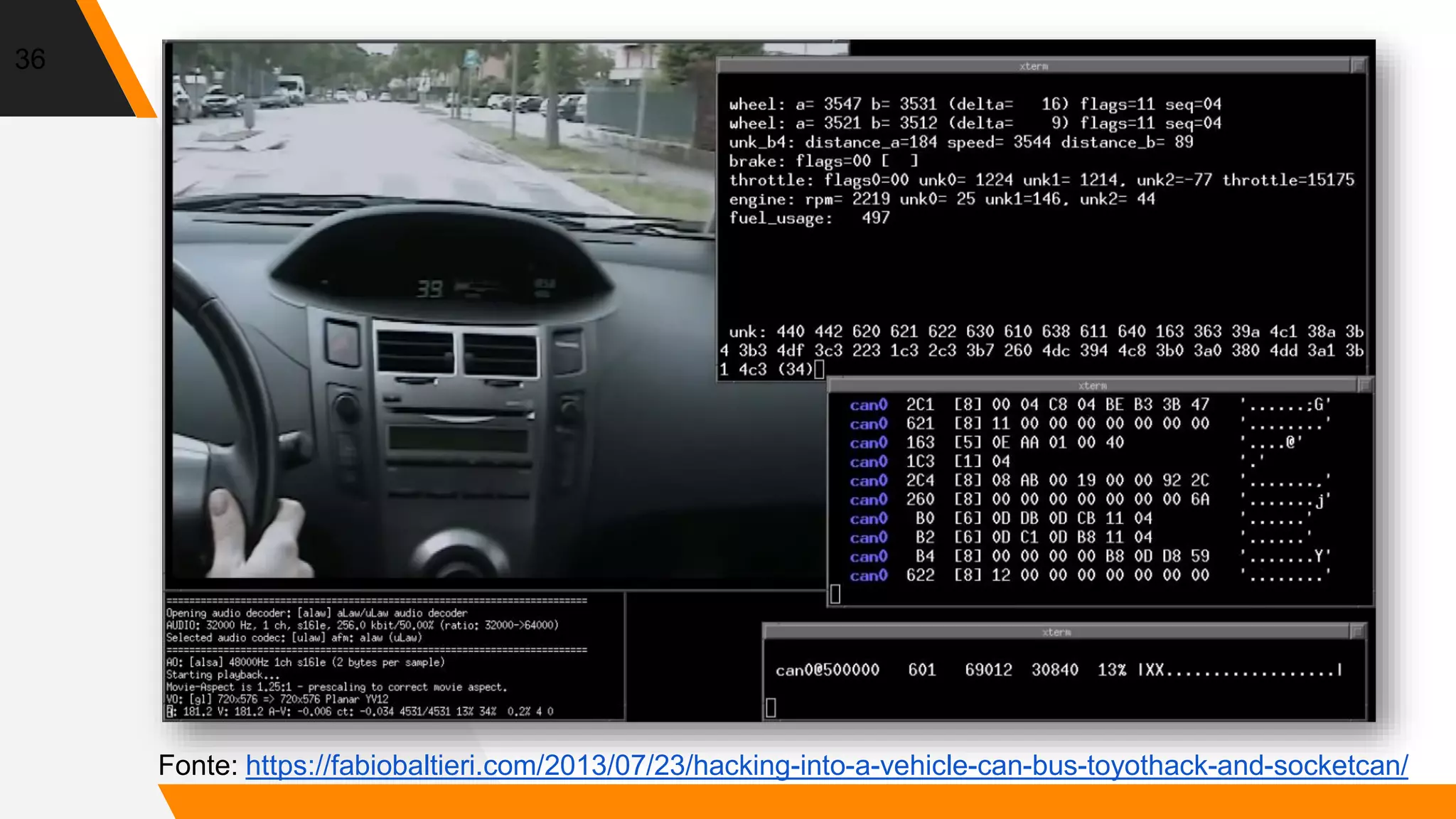

- 36.

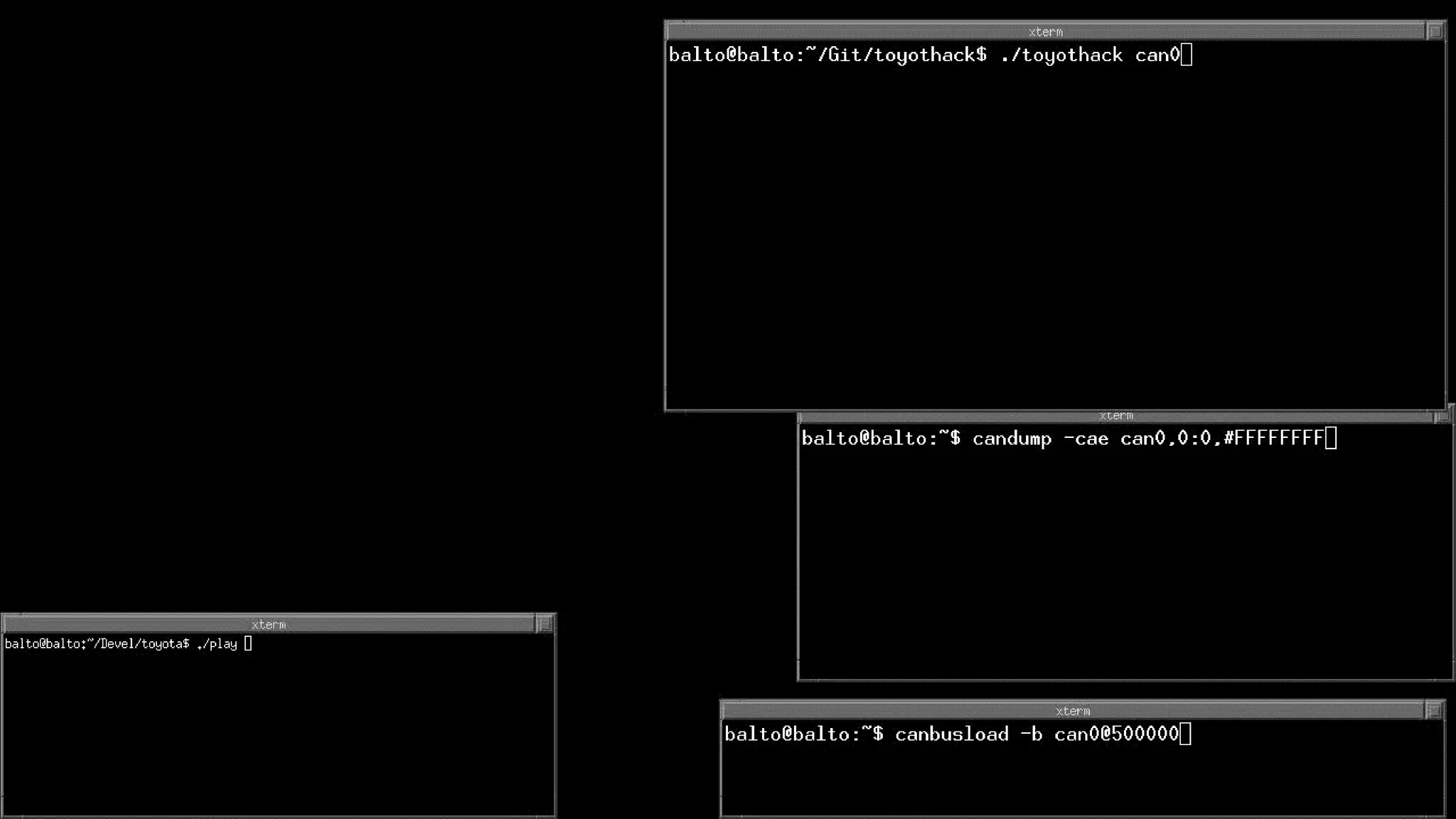

- 37.

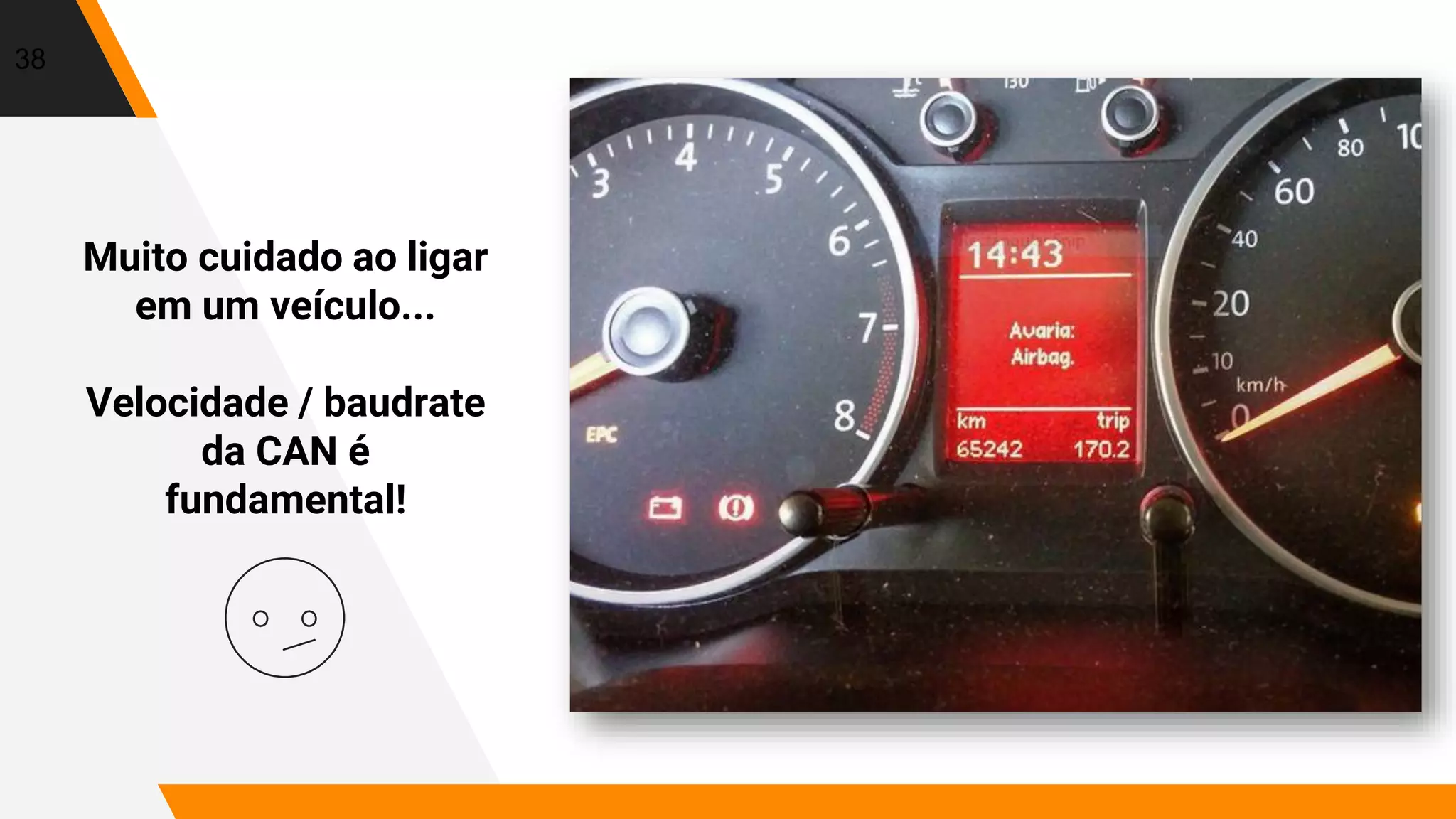

- 38. 38 Muito cuidado aoligar em um veículo... Velocidade / baudrate da CAN é fundamental!
- 39. Como tornar issoreal? Plaquinhas! 39

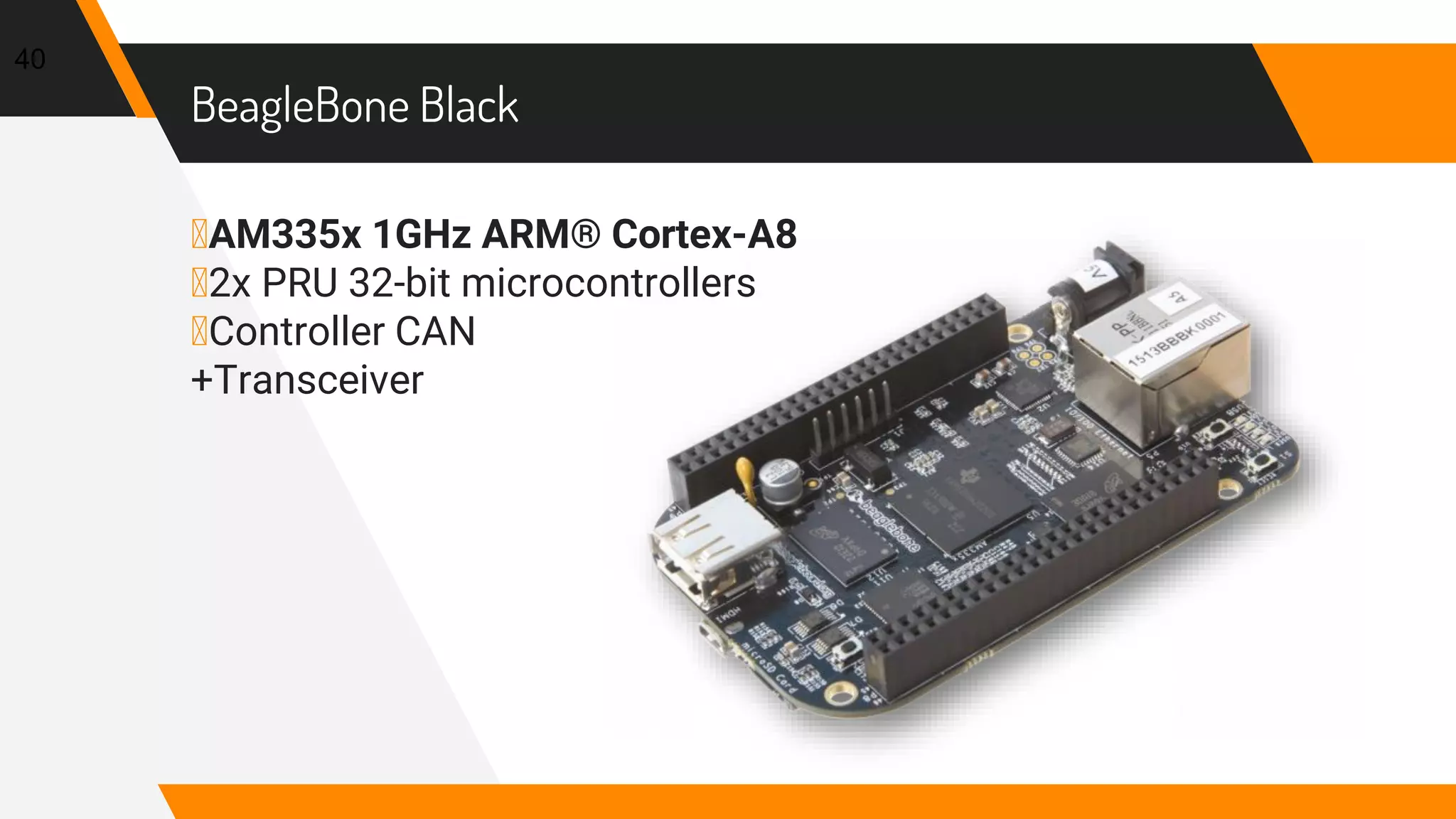

- 40. BeagleBone Black ▸AM335x 1GHzARM® Cortex-A8 ▸2x PRU 32-bit microcontrollers ▸Controller CAN +Transceiver 40

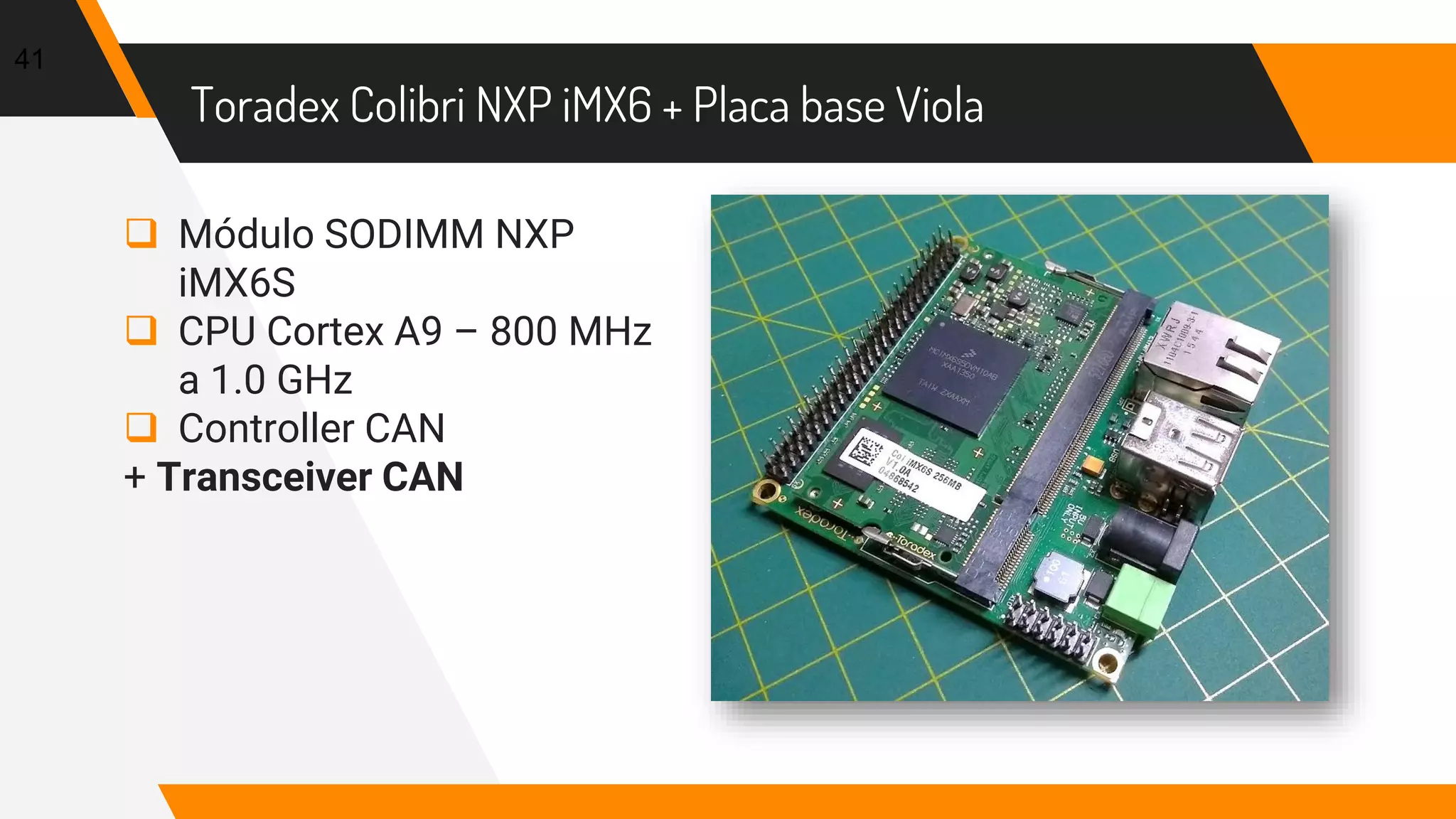

- 41. Toradex Colibri NXPiMX6 + Placa base Viola Módulo SODIMM NXP iMX6S CPU Cortex A9 – 800 MHz a 1.0 GHz Controller CAN + Transceiver CAN 41

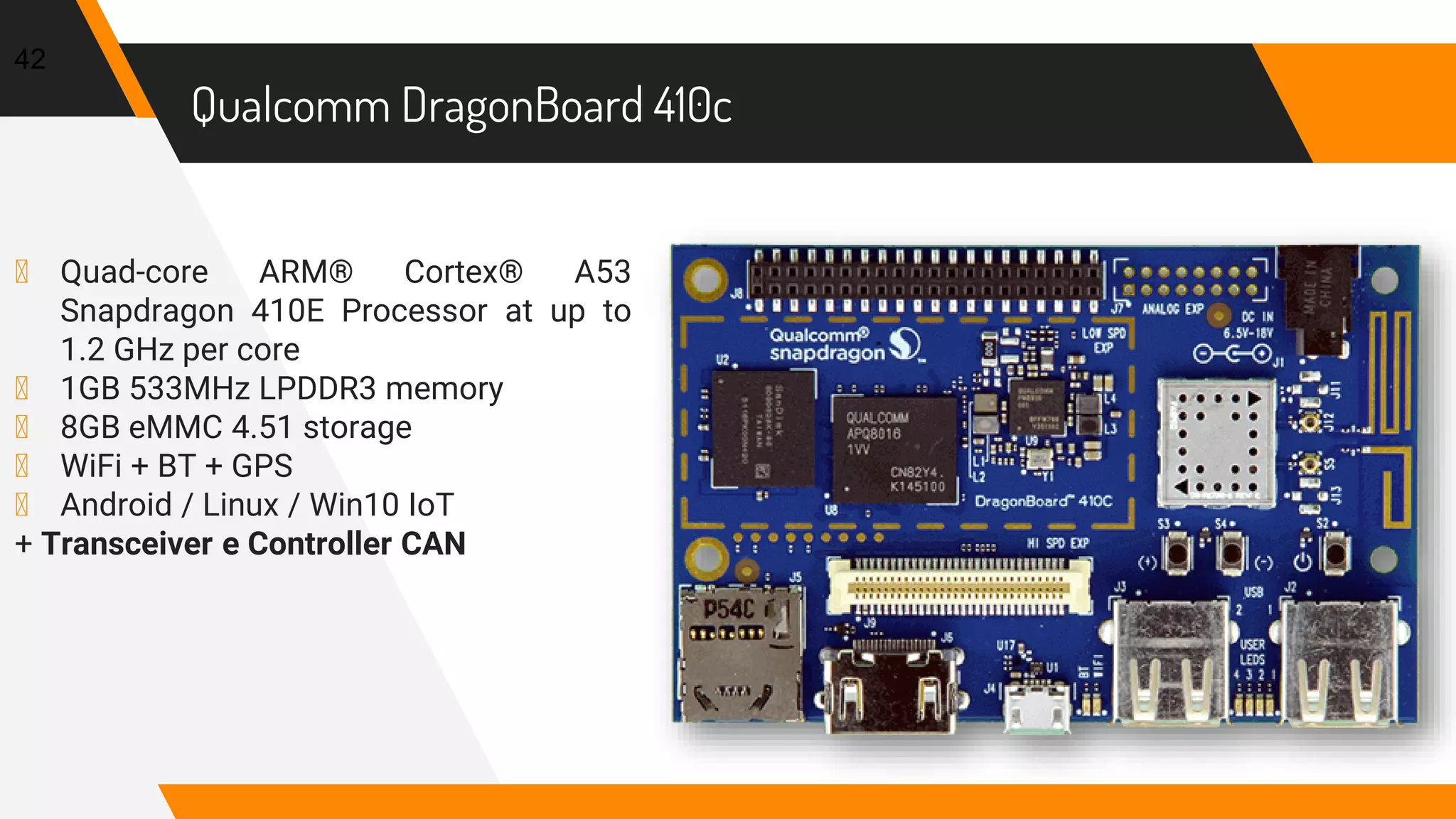

- 42. Qualcomm DragonBoard 410c 42 ▸Quad-core ARM® Cortex® A53 Snapdragon 410E Processor at up to 1.2 GHz per core ▸ 1GB 533MHz LPDDR3 memory ▸ 8GB eMMC 4.51 storage ▸ WiFi + BT + GPS ▸ Android / Linux / Win10 IoT + Transceiver e Controller CAN

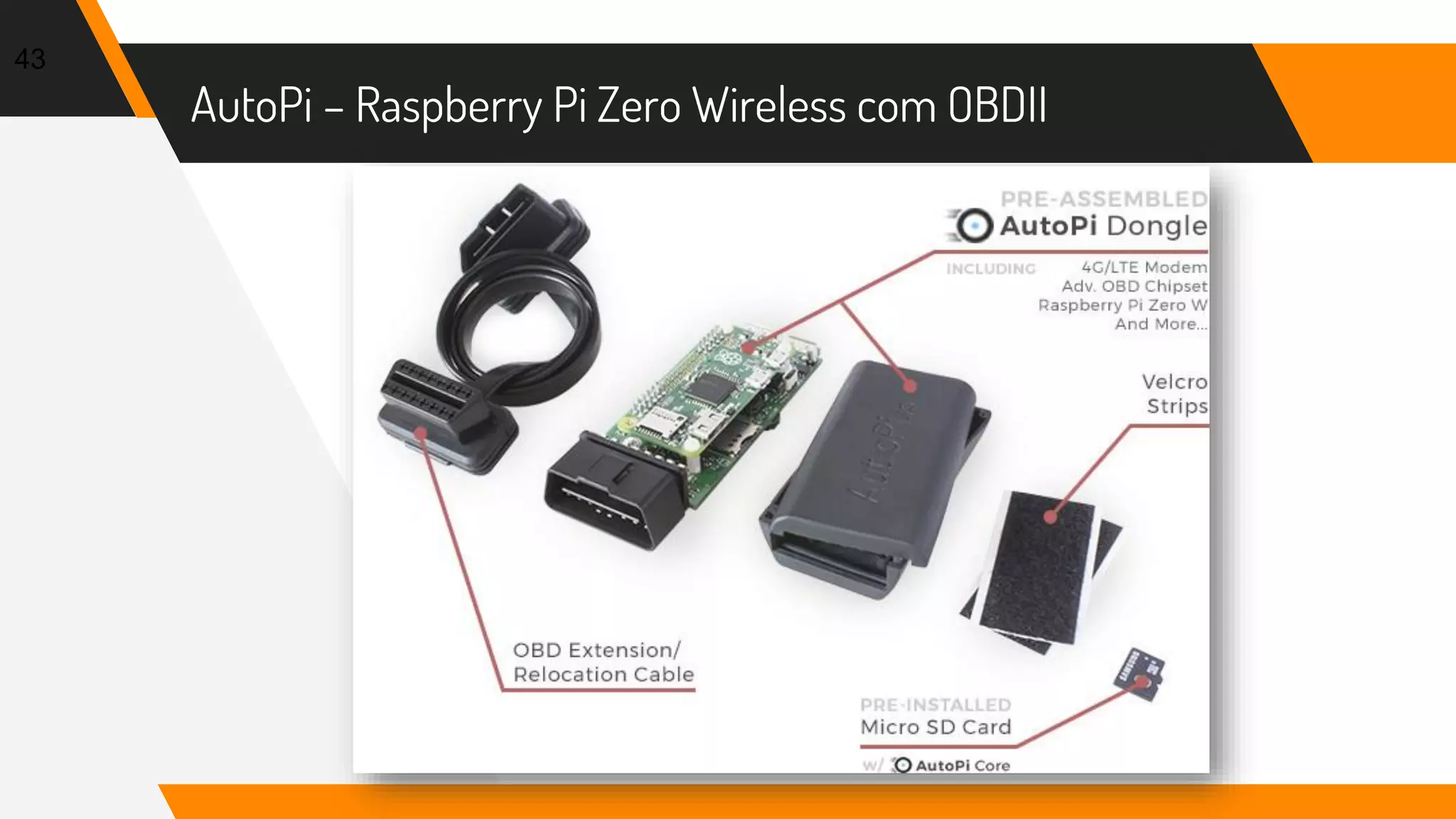

- 43. AutoPi – RaspberryPi Zero Wireless com OBDII 43

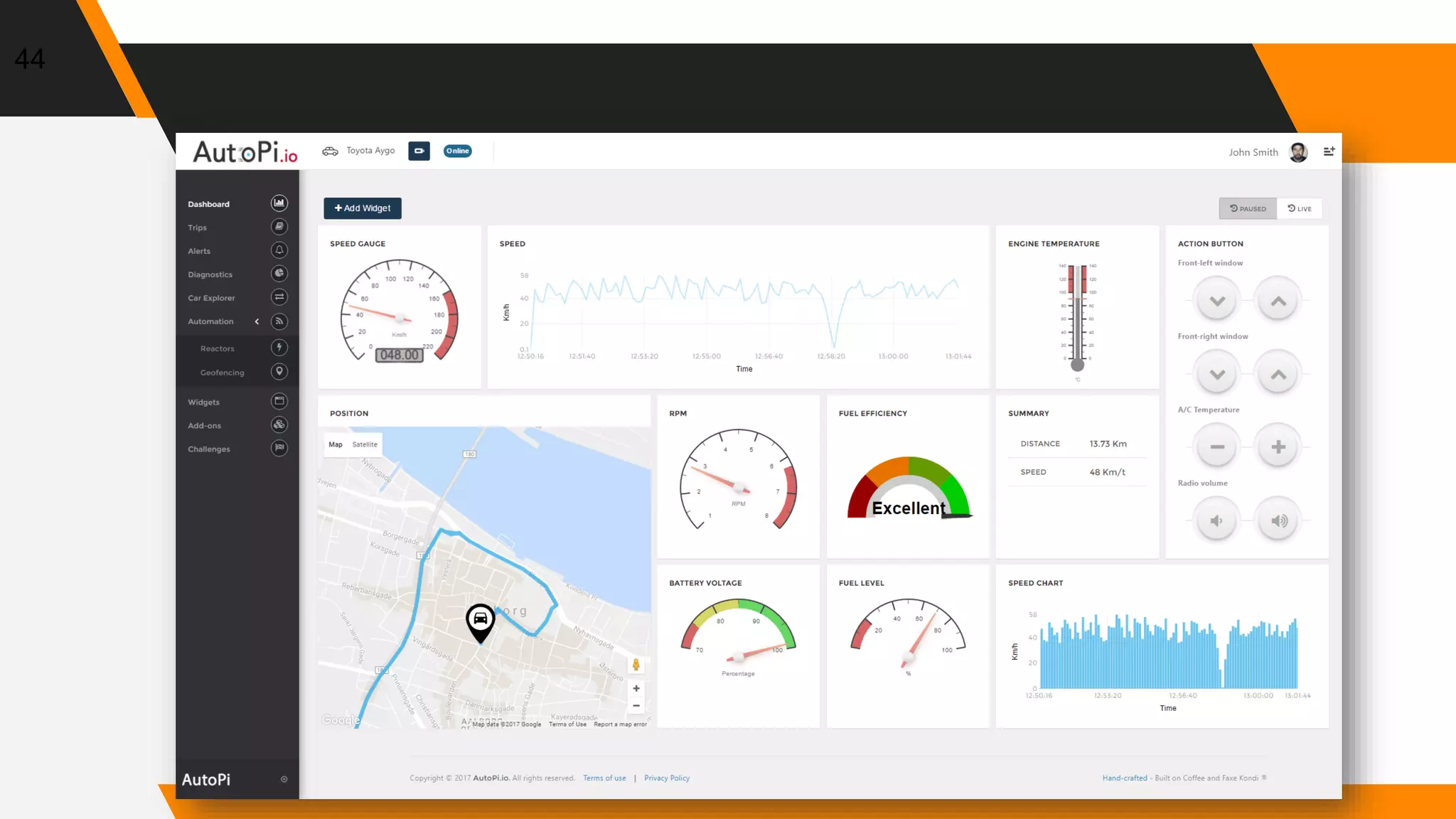

- 44.
- 45.

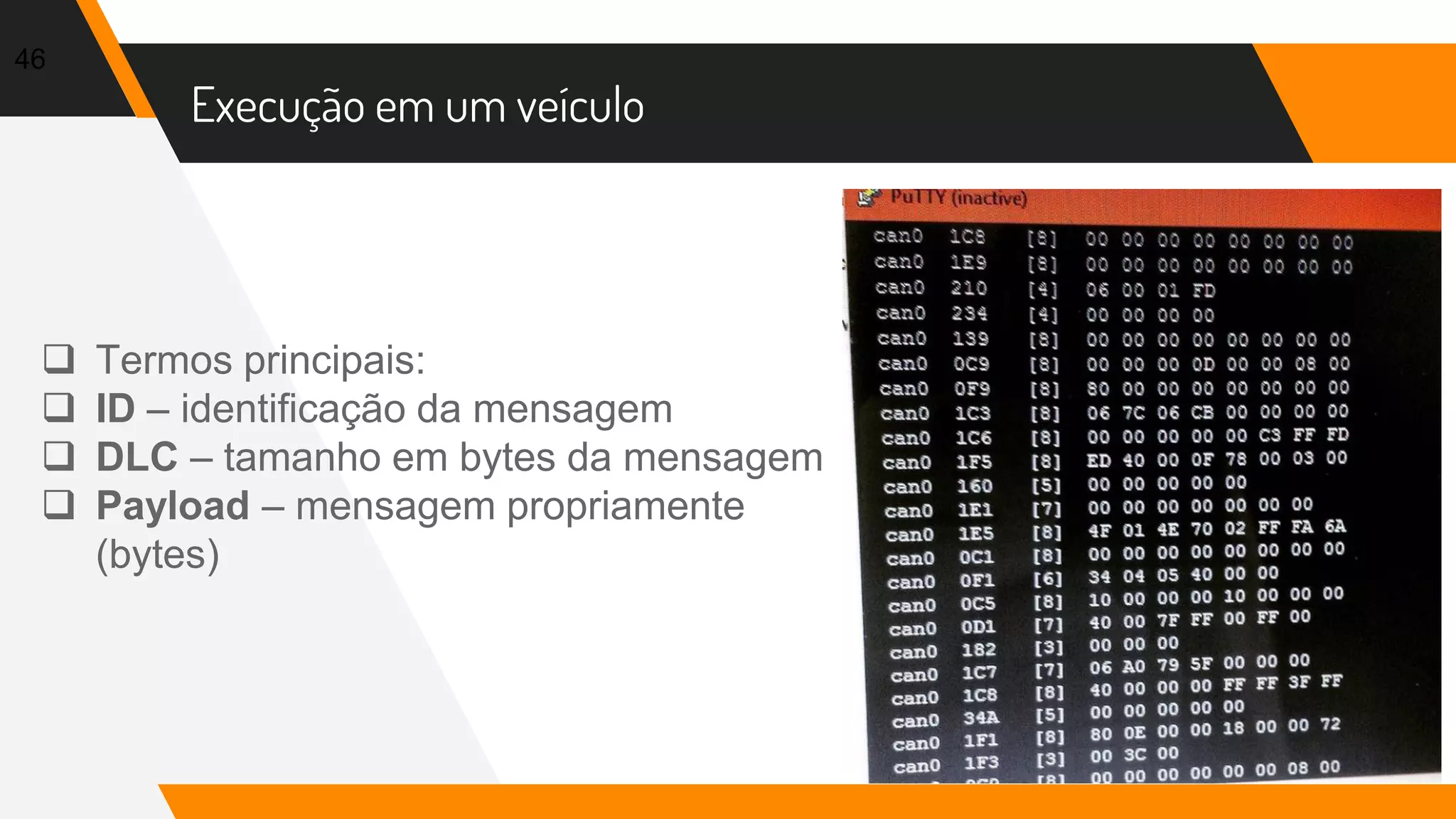

- 46. Execução em umveículo 46 Termos principais: ID – identificação da mensagem DLC – tamanho em bytes da mensagem Payload – mensagem propriamente (bytes)

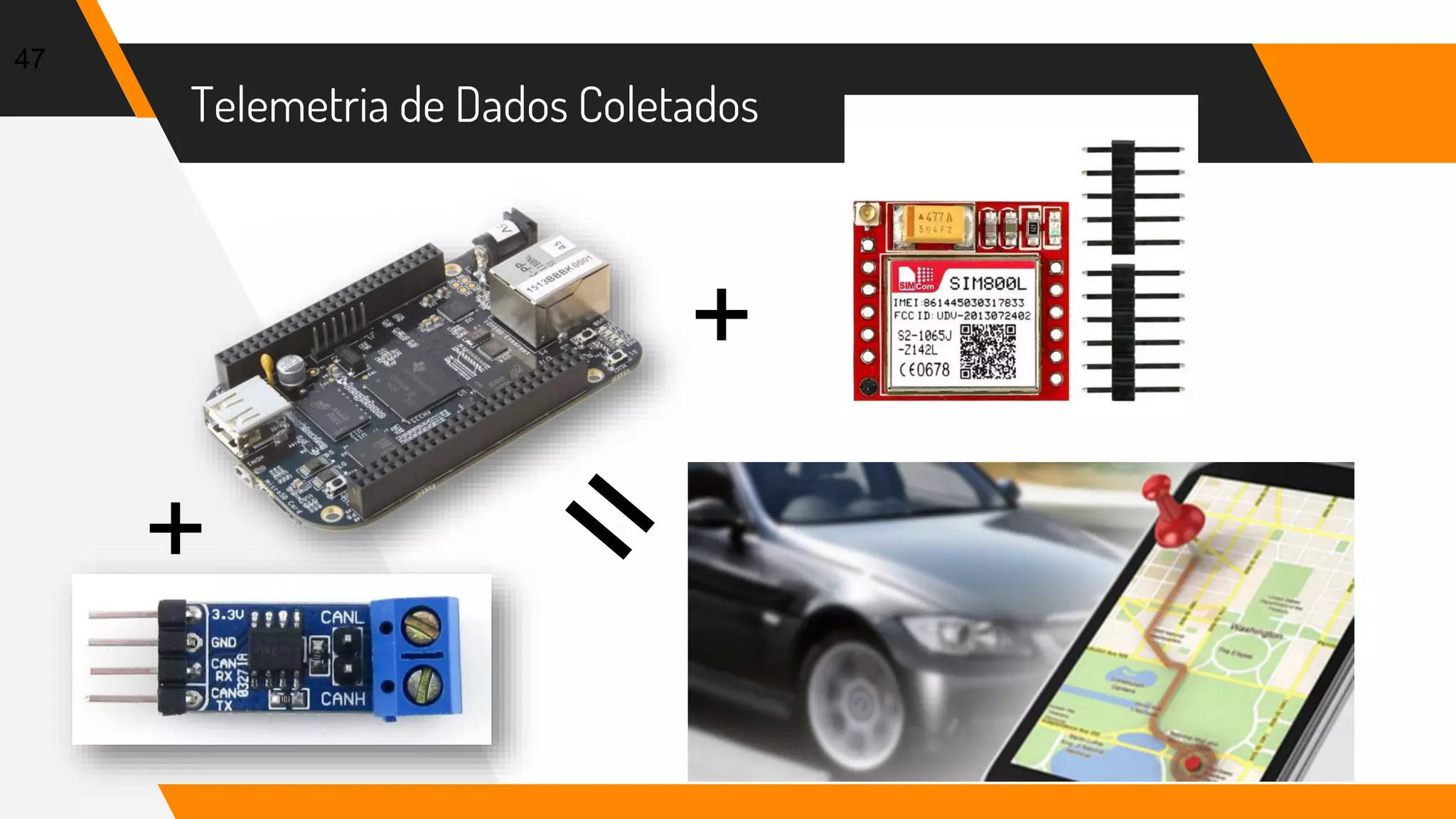

- 47. Telemetria de DadosColetados 47 + +

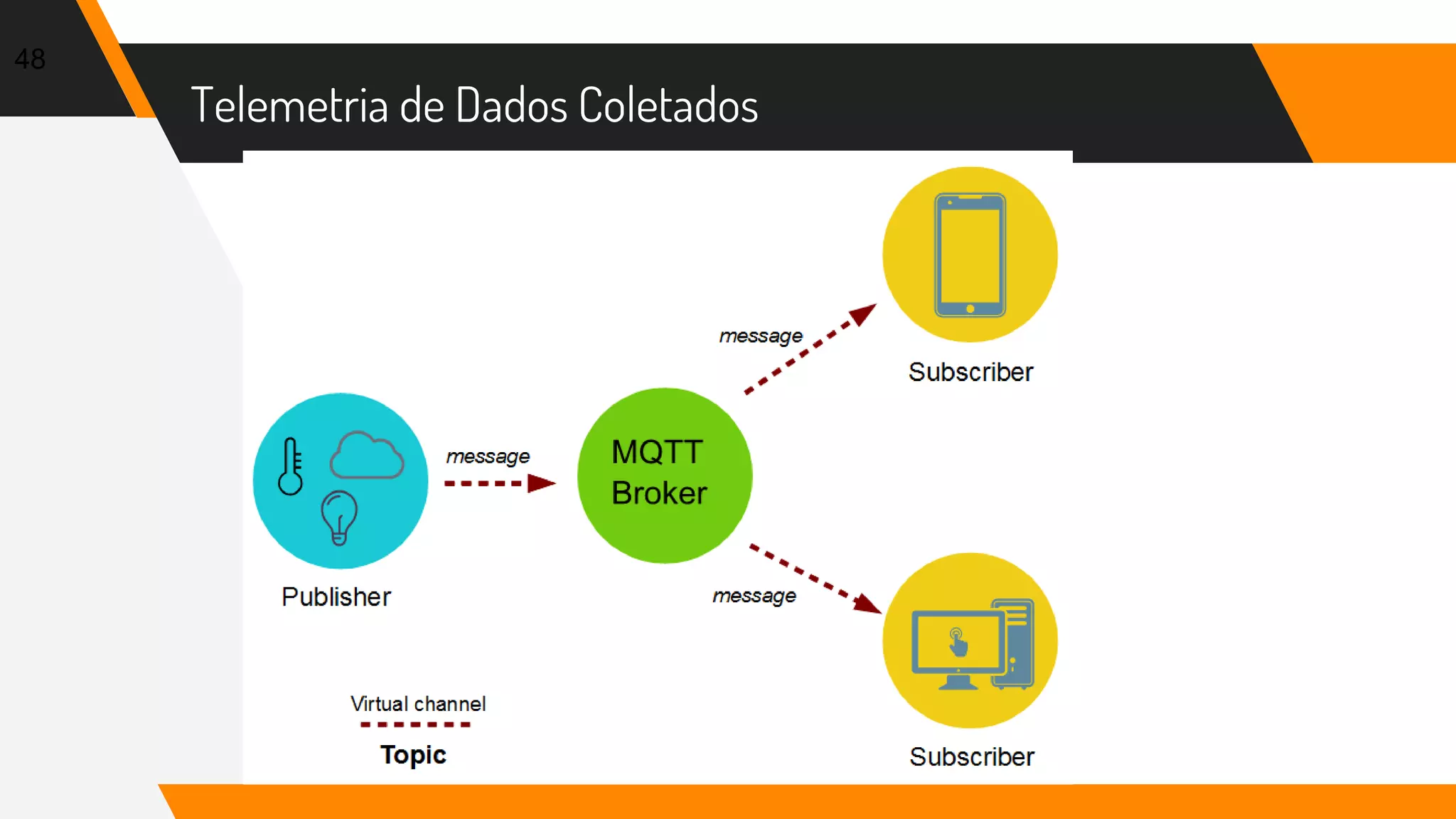

- 48. Telemetria de DadosColetados 48
- 49. Áreas de Atuação/ Aplicação ▸ Automotivo ▸ Militar ▸ Maquinário Industrial ▸ Maquinário Agrícola ▸ Controle de Elevadores ▸ Sistemas Médicos ▸ Robótica ▸ Drones ▸ Etc 49
- 50.
- 51. 51 • Autor: DerekMolloy • De A a Z com Linux Embarcado na Beagle Bone Black • Link: https://www.amazon.com/Exploring-BeagleBone- Techniques-Building-Embedded/dp/1118935128 Exploring BeagleBone: Tools and Techniques for Building with Embedded Linux
- 52. 52 • Livro disponibilizadogratuitamente na forma de ebook: PDF! • Objetivo: Inspirar a criação de Internet das Coisas • Disponível no Google mais próximo de você! Ou... http://iotcomicbook.org/ Inspirando a Internet das Coisas!
- 53. 53 • Livro disponibilizadogratuitamente via web. • Informações sobre como explorar recursos do veículo (como informações da rede CAN). • Link: http://opengarages.org/handbook/ The Car Hacker’s Handbook
