TDC2016SP - Trilha Embarcados
O documento apresenta uma introdução sobre redes CAN (Controller Area Network), descrevendo suas principais características como protocolo multi-mestre para comunicação serial e broadcast baseado em mensagens identificadas por IDs. É explicado que o CAN foi desenvolvido originalmente para comunicação entre componentes eletrônicos em veículos e possui aplicações em diversas áreas como automotiva, industrial, médica e agrícola.
Mais conteúdo relacionado
Semelhante a TDC2016SP - Trilha Embarcados
TDC2016SP - Trilha Embarcados
- 1. Rede CAN Conceitos e Aplicações Prof.André Márcio de Lima Curvello contato@andrecurvello.com.br
- 2. Sobre mim André Márciode Lima Curvello ▸ Engenheiro de Computação – USP São Carlos ▸ MBA em Gestão de TI - UNIFRAN ▸ Mestrado em Processamento de Sinais e Instrumentação – USP São Carlos ▸ Articulista do Portal Embarcados
- 3. “O homem aindaé o computador mais extraordinário de todos. John F. Kennedy
- 4. 1. O que éCAN? Uma breve introdução

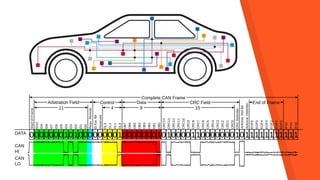

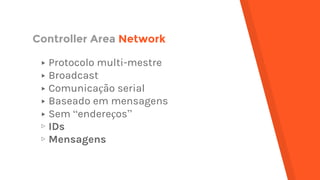

- 6. Controller Area Network ▸Protocolo multi-mestre ▸ Broadcast ▸ Comunicação serial ▸ Baseado em mensagens ▸ Sem “endereços” ▹ IDs ▹ Mensagens

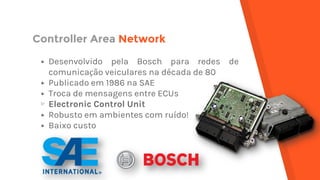

- 7. Controller Area Network ▸Desenvolvido pela Bosch para redes de comunicação veiculares na década de 80 ▸ Publicado em 1986 na SAE ▸ Troca de mensagens entre ECUs ▹ Electronic Control Unit ▸ Robusto em ambientes com ruído! ▸ Baixo custo

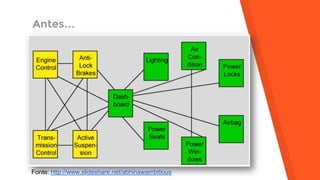

- 9.
- 10.

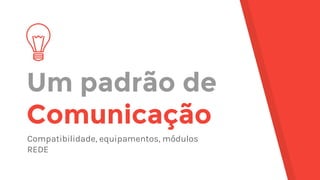

- 11. Um padrão de Comunicação Compatibilidade,equipamentos, módulos REDE

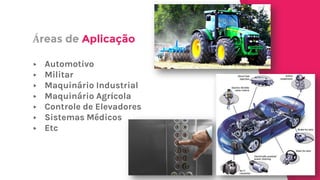

- 12. ▸ Automotivo ▸ Militar ▸Maquinário Industrial ▸ Maquinário Agrícola ▸ Controle de Elevadores ▸ Sistemas Médicos ▸ Etc Áreas de Aplicação

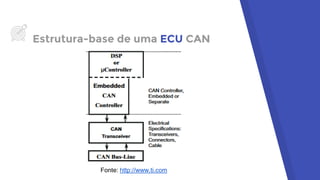

- 13. Estrutura-base de umaECU CAN Fonte: http://www.ti.com
- 14. Topologia de umaRede CAN
- 15.
- 16.

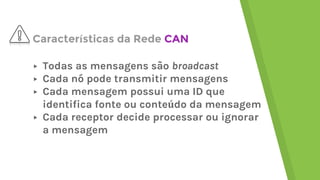

- 17. Características da RedeCAN ▸ Todas as mensagens são broadcast ▸ Cada nó pode transmitir mensagens ▸ Cada mensagem possui uma ID que identifica fonte ou conteúdo da mensagem ▸ Cada receptor decide processar ou ignorar a mensagem

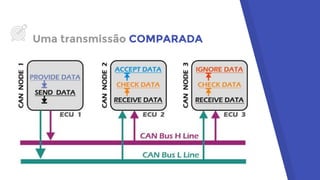

- 18.

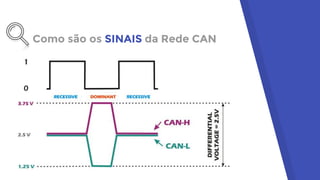

- 19. Como são osSINAIS da Rede CAN

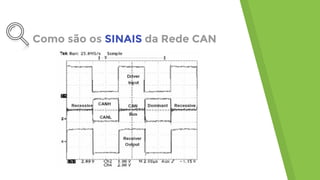

- 20. Como são osSINAIS da Rede CAN

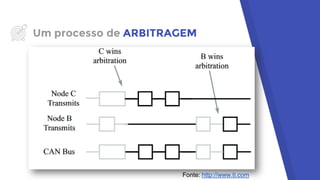

- 21. Um processo deARBITRAGEM Fonte: http://www.ti.com
- 22. 2 Padrões ISOpara sistemas com comunicação CAN: ▸ ISO 11898-3 ▹ Baixa velocidade – 125 kb/s ▹ Distância de até 500 m ▸ ISO 11898-2 ▹ Alta velocidade – 1 Mb/s ▹ Distância de até 40 m Pacotes de INFORMAÇÃO

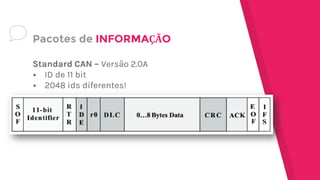

- 23. Standard CAN –Versão 2.0A ▸ ID de 11 bit ▸ 2048 ids diferentes! Pacotes de INFORMAÇÃO
- 24. Extended CAN –Versão 2.0B ▸ ID de 29 bits ▸ 11 bit - identificador – base ▸ 18 bit – extensão ▸ 537 milhões de ids Pacotes de INFORMAÇÃO

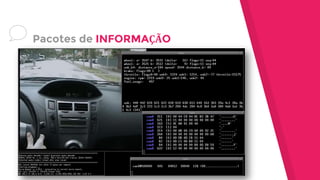

- 25.

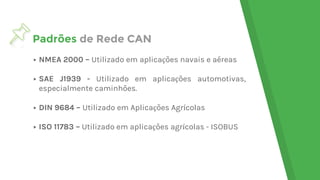

- 26. Padrões de RedeCAN ▸ NMEA 2000 – Utilizado em aplicações navais e aéreas ▸ SAE J1939 - Utilizado em aplicações automotivas, especialmente caminhões. ▸ DIN 9684 – Utilizado em Aplicações Agrícolas ▸ ISO 11783 – Utilizado em aplicações agrícolas - ISOBUS

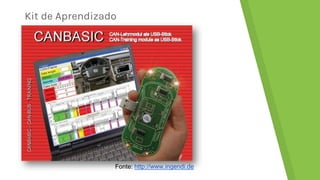

- 27. Kit de Aprendizado Fonte:http://www.ingendi.de

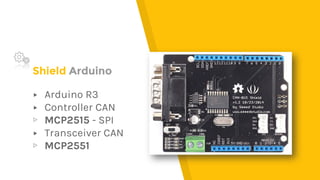

- 28. Shield Arduino ▸ ArduinoR3 ▸ Controller CAN ▹ MCP2515 - SPI ▸ Transceiver CAN ▹ MCP2551

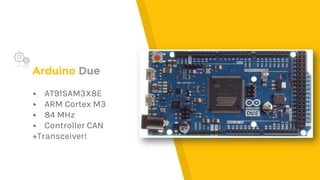

- 29. Arduino Due ▸ AT91SAM3X8E ▸ARM Cortex M3 ▸ 84 MHz ▸ Controller CAN +Transceiver!

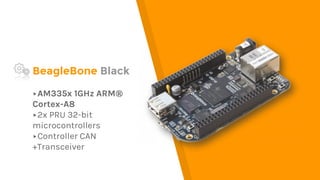

- 30. BeagleBone Black ▸AM335x 1GHzARM® Cortex-A8 ▸2x PRU 32-bit microcontrollers ▸Controller CAN +Transceiver

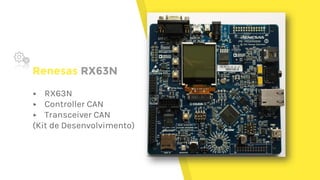

- 31. Renesas RX63N ▸ RX63N ▸Controller CAN ▸ Transceiver CAN (Kit de Desenvolvimento)

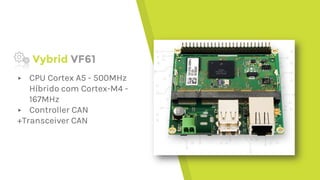

- 32. Vybrid VF61 ▸ CPUCortex A5 - 500MHz Híbrido com Cortex-M4 - 167MHz ▸ Controller CAN +Transceiver CAN

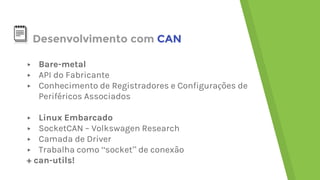

- 33. Desenvolvimento com CAN ▸Bare-metal ▸ API do Fabricante ▸ Conhecimento de Registradores e Configurações de Periféricos Associados ▸ Linux Embarcado ▸ SocketCAN – Volkswagen Research ▸ Camada de Driver ▸ Trabalha como “socket” de conexão + can-utils!

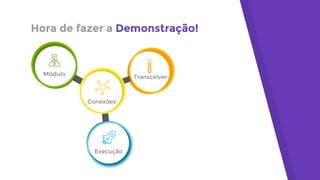

- 34. Hora de fazera Demonstração! Módulo Conexões Execução Transceiver
- 35.
- 36.
