O documento descreve três configurações de entroncamentos PVN e iPVN: 1) Configuração PVN tradicional com sinalização e voz via link PSTN, 2) Configuração iPVN com sinalização via rede IP e voz via link PSTN, e 3) Projeto PVN como rota overflow para transporte de canal de sinalização quando iPVN falha.

1. Entroncamentos PVN & iPVN

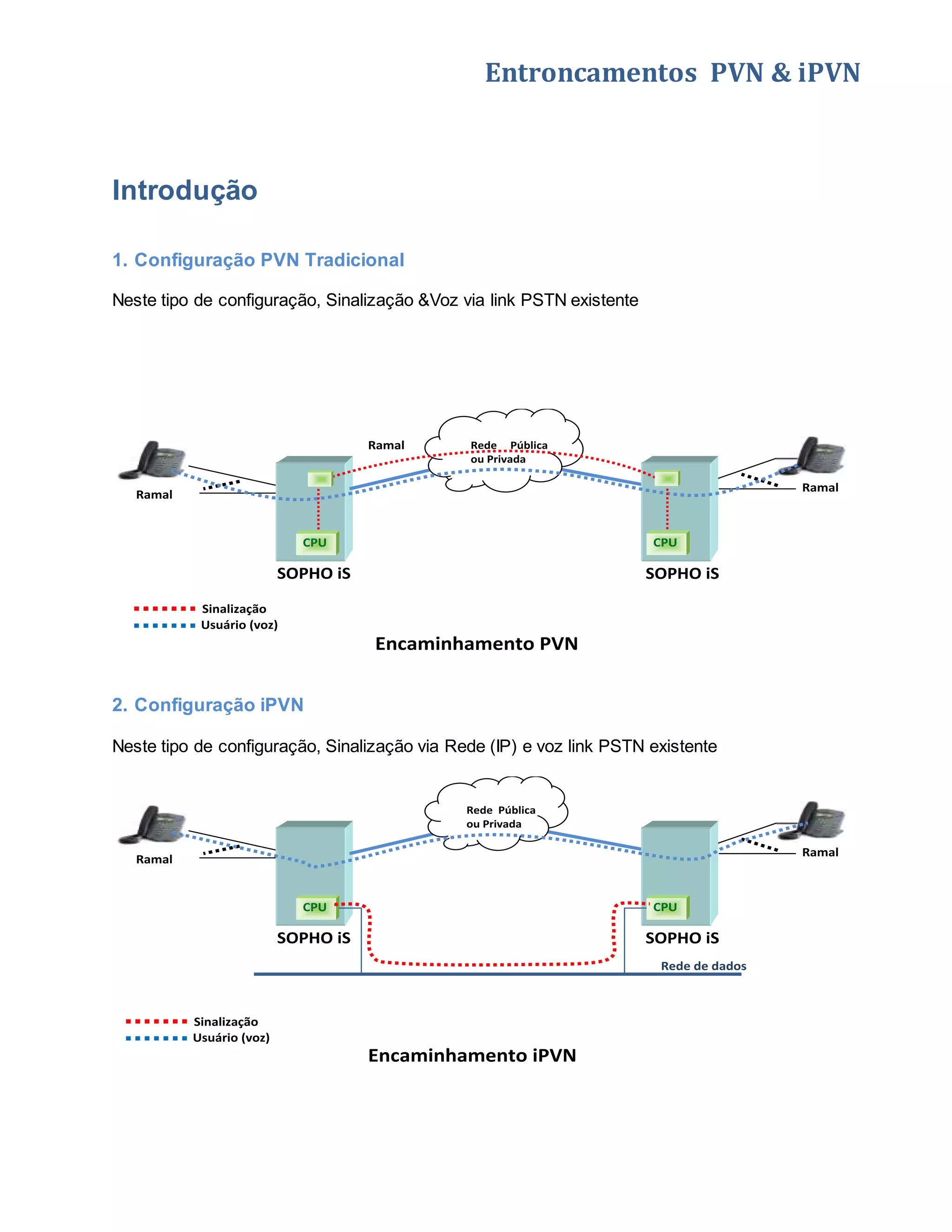

Introdução
1. Configuração PVN Tradicional
Neste tipo de configuração, Sinalização &Voz via link PSTN existente
SOPHO iS
Ramal
Ramal
Encaminhamento PVN
SOPHO iS
Rede Pública
ou Privada
CPU CPU
Sinalização
Usuário (voz)
Ramal
2. Configuração iPVN
Neste tipo de configuração, Sinalização via Rede (IP) e voz link PSTN existente
SOPHO iS
Ramal
Ramal
Encaminhamento iPVN
SOPHO iS
Rede Pública
ou Privada
CPU
Sinalização
Usuário (voz)
CPU
Rede de dados

2. Entroncamentos PVN & iPVN
Implementação
1. Rota PVN;
Implementação: LADO A
Rede Pública
035-689 030-234
A B
20xx 30xx
CPU CPU
SOPHO iS
Encaminhamento PVN
SOPHO iS
Rota 5 (vitual) DPNSS
Cluster iD: 2
Árvore: 0
3(91)
Árv: saída
0xx(10)
Con&Sig: 5 16
1. Fixação do Cluster-Id de seu sistema :
CHCLID : <cluster-id>;
No caso de um esquema de numeração fechado o cluster-Id dever o mesmo que o(s) primeiro(s)
dígitos(s) dos DNR(s) em seu sistema.
Para definir se seu sistema está programado Para um esquema de numeração fechado executar:
DIMDAT : 1,40[,<unit>];
Se a resposta for YES, você tem um esquema de numeração fechado.
CHCLID : 2;
Quando os DNRs em seu sistema tem o formato: 2xxx.

3. Entroncamentos PVN & iPVN

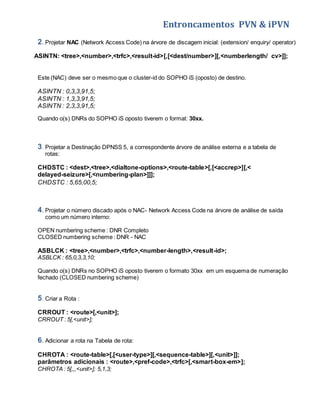

2. Projetar NAC (Network Access Code) na árvore de discagem inicial: (extension/ enquiry/ operator)
ASINTN: <tree>,<number>,<trfc>,<result-id>[,[<dest/number>][,<numberlength/ cv>]];
Este (NAC) deve ser o mesmo que o cluster-id do SOPHO iS (oposto) de destino.
ASINTN : 0,3,3,91,5;
ASINTN : 1,3,3,91,5;
ASINTN : 2,3,3,91,5;
Quando o(s) DNRs do SOPHO iS oposto tiverem o format: 30xx.
3. Projetar a Destinação DPNSS 5, a correspondente árvore de análise externa e a tabela de
rotas:
CHDSTC : <dest>,<tree>,<dialtone-options>,<route-table>[,[<accrep>][,<
delayed-seizure>[,<numbering-plan>]]];
CHDSTC : 5,65,00,5;
4. Projetar o número discado após o NAC- Network Access Code na árvore de análise de saída
como um número interno:
OPEN numbering scheme : DNR Completo
CLOSED numbering scheme : DNR - NAC
ASBLCK : <tree>,<number>,<trfc>,<number-length>,<result-id>;
ASBLCK : 65,0,3,3,10;
Quando o(s) DNRs no SOPHO iS oposto tiverem o formato 30xx em um esquema de numeração
fechado (CLOSED numbering scheme)
5. Criar a Rota :
CRROUT : <route>[,<unit>];
CRROUT : 5[,<unit>];
6. Adicionar a rota na Tabela de rota:
CHROTA : <route-table>[,[<user-type>][,<sequence-table>][,<unit>]];
parâmetros adicionais : <route>,<pref-code>,<trfc>[,<smart-box-em>];
CHROTA : 5[,,,<unit>]; 5,1,3;

4. Entroncamentos PVN & iPVN
7. Personalização das Características de Rota
CHRTCG : <route>,<gen-opts>,<gen-tone>[,[<cv>][,<bspt>][,<cc-table-nr>]]];
CHRTCI : <route>,<inc-opts>,<tone-&-ddi-opts>[,[<tree>][,[<aqueue>][,<bspt>]]];
(Não definir a opção S (classe de tráfego) no parâmetro <tone-and-ddi-opts> muito baixa!)
CHRTCO : <route>,<out-opts>,<atf>[,<bspt>];
CHRTCG : 5,0010001000000,222111;
CHRTCI : 5,10000000000,000599999,35;
CHRTCO : 5,000000,0;
8. Atribuir as características do bundle:
CHBNDC : <unit+bundle>,<dir&neg>,<options>,<con&sig-type>[,[<allcalls>][,<bspt>]];
CHBNDC : 5,2,0000000000000000,516;
9. associar o bundle à rota DPNSS:
ASBNDL : <route>,<bundle>;
ASBNDL : 5,5;

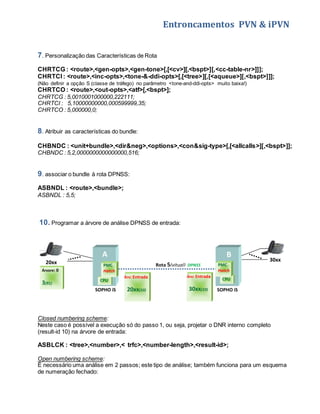

10. Programar a árvore de análise DPNSS de entrada:
A B
20xx 30xx
SOPHO iS
CPU
SOPHO iS
Rota 5(vitual) DPNSS
Árvore: 0
3(91)
Árv: Entrada
20xx(10)
CPU
PMC
Hatch
PMC
Hatch
Árv: Entrada
30xx(10)
Closed numbering scheme:
Neste caso é possível a execução só do passo 1, ou seja, projetar o DNR interno completo
(result-id 10) na árvore de entrada:
ASBLCK : <tree>,<number>,< trfc>,<number-length>,<result-id>;
Open numbering scheme:
É necessário uma análise em 2 passos; este tipo de análise; também funciona para um esquema
de numeração fechado:

5. Entroncamentos PVN & iPVN
Passo 1 :
Análise da identidade do cluster de entrada:
ASINTN : <tree>,<number>,<trfc>,<result-id>[,[<dest/number>][,<numberlength/cv>]];
Observe que o <dest/number> deve ser uma ‘dummy destination’ : um número de destinação
ainda não utilizado no sistema.
Passo 2 :
Análise dos dígitos de entrada restantes:
CHDSTC : <dest>,<tree>,00,0;
ASBLCK : <tree>,<number>,<trfc>,<number-length>,<result-id>;
ASINTN : 35,2,3,91,19;
CHDSTC : 19,19,00,0;
ASBLCK : 19,0,3,3,10;
11. Criar o Hatch e colocá-lo em serviço:
ASPCTB : <shelf>,<brd>,<crt>s/r,<pct-type>,<sig-group>;
ASPCTB : 11,17,12,16,6104;
12. Configurar as características PVN do rota DPNSS.
Rede Pública
Árv: entrada
3999(133)
2997(132)
2998(132)
Árv: entrada
2999(133)
2997(132)
2998(132)
035-689 030-234
A B
20xx 30xx
Rota virtual 5 DPNSS
CPU CPU
SOPHO iS
SOPHO iS
PVN Sign.Chan.Adress: 00302343999
PVN Sign.Chan.Adress: 00356892999
PVN USER Chan.Adress: 2997 e 2998
Estabelecimento dos canais: Sinalização & Usuário

6. Entroncamentos PVN & iPVN

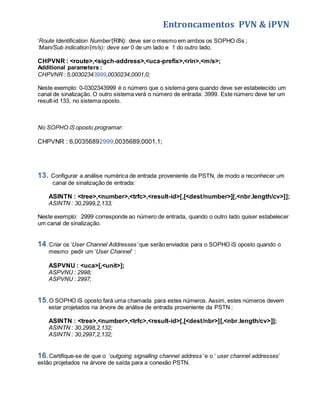

‘Route Identification Number’(RIN): deve ser o mesmo em ambos os SOPHO iSs ;
‘Main/Sub indication’(m/s): deve ser 0 de um lado e 1 do outro lado.
CHPVNR : <route>,<sigch-address>,<uca-prefix>,<rin>,<m/s>;
Additional parameters :
CHPVNR : 5,00302343999,0030234,0001,0;
Neste exemplo: 0-0302343999 é o número que o sistema gera quando deve ser estabelecido um
canal de sinalização. O outro sistema verá o número de entrada: 3999. Este número deve ter um
result-id 133, no sistema oposto.
No SOPHO iS oposto programar:
CHPVNR : 6,00356892999,0035689,0001,1;
13. Configurar a análise numérica de entrada proveniente da PSTN, de modo a reconhecer um
canal de sinalização de entrada:
ASINTN : <tree>,<number>,<trfc>,<result-id>[,[<dest/number>][,<nbr.length/cv>]];
ASINTN : 30,2999,2,133;
Neste exemplo: 2999 corresponde ao número de entrada, quando o outro lado quiser estabelecer
um canal de sinalização.
14. Criar os ‘User Channel Addresses’ que serão enviados para o SOPHO iS oposto quando o
mesmo pedir um ‘User Channel’ :
ASPVNU : <uca>[,<unit>];
ASPVNU : 2998;
ASPVNU : 2997;
15. O SOPHO iS oposto fará uma chamada para estes números. Assim, estes números devem
estar projetados na árvore de análise de entrada proveniente da PSTN :
ASINTN : <tree>,<number>,<trfc>,<result-id>[,[<dest/nbr>][,<nbr.length/cv>]];
ASINTN : 30,2998,2,132;
ASINTN : 30,2997,2,132;
16. Certifique-se de que o ‘outgoing signalling channel address’ e o ‘ user channel addresses’
estão projetados na árvore de saída para a conexão PSTN.

7. Entroncamentos PVN & iPVN
Signalling e User Channel Addr: ‘0’
(Incluidos na árvore Saída para PSTN)
Rede Pública
Árv: saída: PSTN
A B
20xx 30xx
SOPHO iS
Signalling & User Channel Address
SOPHO iS
035-689 030-234
0 (22)
ASEXTN : <tree>,<number>,<trfc>,<min-length>,<max-length>,<DT.place>[,<tariff-cl.>];
Additional parameter : [<route-table>];
ASEXTN : 60,0,3,4,12,0;
;
17. Quando for necessário, programar os timers:
CHPVNT : <route>[,<sequence-table>[,<sigch-tu>][,<sigch-tv>,<usrchtu>,<usrch-tv>]];
CHPVNT : 5,1,0,0,0,0;
18. Quando for necessário alterar o PTN-ID default e o código de segurança. Os valores devem
ser os mesmos em ambos os lados.
CHPVNS : [<PTN-ID>];
Introduza o Security Code antigo: <SC>;
Introduza o Security Code novo: <SC>;
Verificação : <SC>;
CHPVNS : 9999;
899111;
123456;
123456;

8. Entroncamentos PVN & iPVN

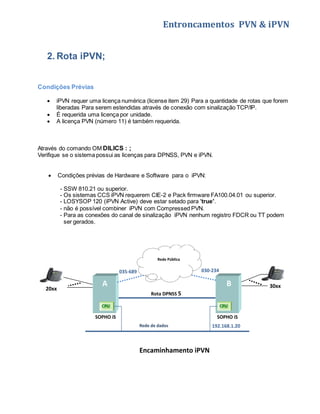

2. Rota iPVN;
Condições Prévias
 iPVN requer uma licença numérica (license item 29) Para a quantidade de rotas que forem
liberadas Para serem estendidas através de conexão com sinalização TCP/IP.
 É requerida uma licença por unidade.
 A licença PVN (número 11) é também requerida.
Através do comando OM DILICS : ;
Verifique se o sistema possui as licenças para DPNSS, PVN e iPVN.
 Condições prévias de Hardware e Software para o iPVN:
- SSW 810.21 ou superior.
- Os sistemas CCS iPVN requerem CIE-2 e Pack firmware FA100.04.01 ou superior.
- LOSYSOP 120 (iPVN Active) deve estar setado para 'true'.
- não é possível combiner iPVN com Compressed PVN.
- Para as conexões do canal de sinalização iPVN nenhum registro FDCR ou TT podem
ser gerados.
Rede Pública
035-689 030-234
A B
20xx 30xx
Rota DPNSS 5
CPU CPU
SOPHO iS
Encaminhamento iPVN
SOPHO iS
Rede de dados 192.168.1.20

9. Entroncamentos PVN & iPVN

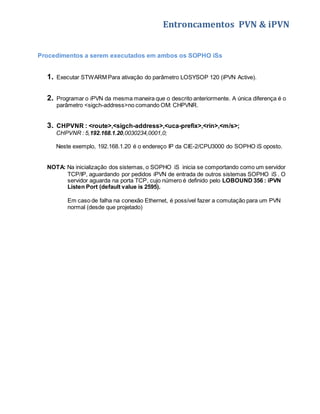

Procedimentos a serem executados em ambos os SOPHO iSs
1. Executar STWARM Para ativação do parâmetro LOSYSOP 120 (iPVN Active).
2. Programar o iPVN da mesma maneira que o descrito anteriormente. A única diferença é o
parâmetro <sigch-address>no comando OM: CHPVNR.
3. CHPVNR : <route>,<sigch-address>,<uca-prefix>,<rin>,<m/s>;
CHPVNR : 5,192.168.1.20,0030234,0001,0;
Neste exemplo, 192.168.1.20 é o endereço IP da CIE-2/CPU3000 do SOPHO iS oposto.
NOTA: Na inicialização dos sistemas, o SOPHO iS inicia se comportando como um servidor
TCP/IP, aguardando por pedidos iPVN de entrada de outros sistemas SOPHO iS . O
servidor aguarda na porta TCP, cujo número é definido pelo LOBOUND 356 : iPVN
Listen Port (default value is 2595).
Em caso de falha na conexão Ethernet, é possível fazer a comutação para um PVN
normal (desde que projetado)

10. Entroncamentos PVN & iPVN

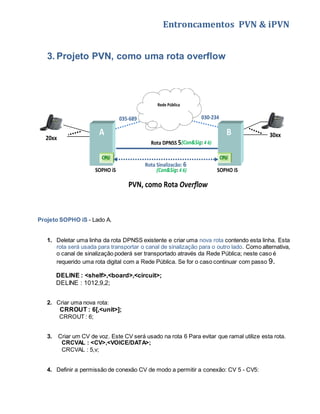

3. Projeto PVN, como uma rota overflow
Rede Pública
035-689 030-234
A B
20xx 30xx
Rota DPNSS 5
(Con&Sig: 4 6)
CPU CPU
SOPHO iS
PVN, como Rota Overflow
SOPHO iS
Rota Sinalização: 6
(Con&Sig: 4 6)
Projeto SOPHO iS - Lado A.
1. Deletar uma linha da rota DPNSS existente e criar uma nova rota contendo esta linha. Esta
rota será usada para transportar o canal de sinalização para o outro lado. Como alternativa,
o canal de sinalização poderá ser transportado através da Rede Pública; neste caso é
requerido uma rota digital com a Rede Pública. Se for o caso continuar com passo 9.
DELINE : <shelf>,<board>,<circuit>;
DELINE : 1012,9,2;
2. Criar uma nova rota:
CRROUT : 6[,<unit>];
CRROUT : 6;
3. Criar um CV de voz. Este CV será usado na rota 6 Para evitar que ramal utilize esta rota.
CRCVAL : <CV>,<VOICE/DATA>;
CRCVAL : 5,v;

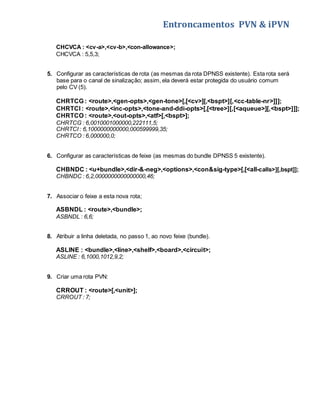

4. Definir a permissão de conexão CV de modo a permitir a conexão: CV 5 - CV5:

11. Entroncamentos PVN & iPVN
CHCVCA : <cv-a>,<cv-b>,<con-allowance>;
CHCVCA : 5,5,3;
5. Configurar as características de rota (as mesmas da rota DPNSS existente). Esta rota será
base para o canal de sinalização; assim, ela deverá estar protegida do usuário comum
pelo CV (5).
CHRTCG : <route>,<gen-opts>,<gen-tone>[,[<cv>][,<bspt>][,<cc-table-nr>]]];
CHRTCI : <route>,<inc-opts>,<tone-and-ddi-opts>[,[<tree>][,[<aqueue>][,<bspt>]]];
CHRTCO : <route>,<out-opts>,<atf>[,<bspt>];
CHRTCG : 6,0010001000000,222111,5;
CHRTCI : 6,1000000000000,000599999,35;
CHRTCO : 6,000000,0;
6. Configurar as características de feixe (as mesmas do bundle DPNSS 5 existente).
CHBNDC : <u+bundle>,<dir-&-neg>,<options>,<con&sig-type>[,[<all-calls>][,bspt]];
CHBNDC : 6,2,0000000000000000,46;
7. Associar o feixe a esta nova rota;
ASBNDL : <route>,<bundle>;
ASBNDL : 6,6;
8. Atribuir a linha deletada, no passo 1, ao novo feixe (bundle).
ASLINE : <bundle>,<line>,<shelf>,<board>,<circuit>;
ASLINE : 6,1000,1012,9,2;
9. Criar uma rota PVN:
CRROUT : <route>[,<unit>];
CRROUT : 7;

12. Entroncamentos PVN & iPVN
Rede Pública
035-689 030-234
A B (Con&Sig: 4 6)
20xx Rota DPNSS 5
30xx
overflow (Con&Sig: 5 16)
CPU CPU
SOPHO iS
PVN, como Rota Overflow
SOPHO iS
Rota PVN: 7
TABELA de ROTAS: 5
5 (p)
7 (n)

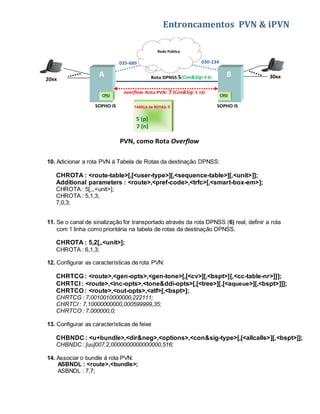

10. Adicionar a rota PVN á Tabela de Rotas da destinação DPNSS:
CHROTA : <route-table>[,[<user-type>][,<sequence-table>][,<unit>]];
Additional parameters : <route>,<pref-code>,<trfc>[,<smart-box-em>];
CHROTA : 5[,,,<unit>];
CHROTA : 5,1,3;
7,0,3;
11. Se o canal de sinalização for transportado através da rota DPNSS (6) real, definir a rota
com 1 linha como prioritária na tabela de rotas da destinação DPNSS.
CHROTA : 5,2[,,<unit>];
CHROTA : 6,1,3;
12. Configurar as características de rota PVN:
CHRTCG : <route>,<gen-opts>,<gen-tone>[,[<cv>][,<bspt>][,<cc-table-nr>]]];
CHRTCI : <route>,<inc-opts>,<tone&ddi-opts>[,[<tree>][,[<aqueue>][,<bspt>]]];
CHRTCO : <route>,<out-opts>,<atf>[,<bspt>];
CHRTCG : 7,0010010000000,222111;
CHRTCI : 7,10000000000,000599999,35;
CHRTCO : 7,000000,0;
13. Configurar as características de feixe
CHBNDC : <u+bundle>,<dir&neg>,<options>,<con&sig-type>[,[<allcalls>][,<bspt>]];
CHBNDC : [uu]007,2,0000000000000000,516;
14. Associar o bundle á rota PVN:
ASBNDL : <route>,<bundle>;
ASBNDL : 7,7;

13. Entroncamentos PVN & iPVN

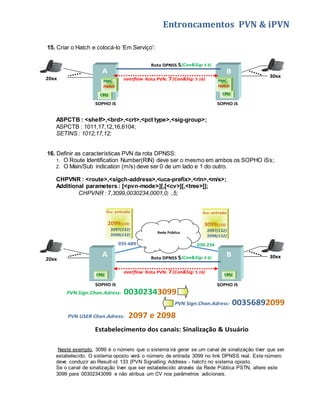

15. Criar o Hatch e colocá-lo ‘Em Serviço’:
Rota DPNSS 5 ( C on&Sig: 4 6)
A B
20xx 30xx
SOPHO iS
CPU
SOPHO iS
CPU
PMC
Hatch
PMC
Hatch
Rota PVN: 7
overflow (Con&Sig: 5 16)
ASPCTB : <shelf>,<brd>,<crt>,<pct type>,<sig-group>;
ASPCTB : 1011,17,12,16,6104;
SETINS : 1012,17,12;
16. Definir as características PVN da rota DPNSS:
1. O Route Identification Number(RIN) deve ser o mesmo em ambos os SOPHO iSs;
2. O Main/Sub indication (m/s) deve ser 0 de um lado e 1 do outro.
CHPVNR : <route>,<sigch-address>,<uca-prefix>,<rin>,<m/s>;
Additional parameters : [<pvn-mode>][,[<cv>][,<tree>]];
CHPVNR : 7,3099,0030234,0001,0; ,5;
Rede Pública
Árv: entrada
3099(133)
2097(132)
2098(132)
Árv: entrada
2099(133)
2097(132)
2098(132)
035-689 030-234
A B
20xx Rota DPNSS 5 ( C on&Sig: 4 6)
30xx
Rota PVN: 7
overflow (Con&Sig: 5 16)
CPU CPU
SOPHO iS
SOPHO iS
PVN Sign.Chan.Adress: 00302343099
PVN Sign.Chan.Adress: 00356892099
PVN USER Chan.Adress: 2097 e 2098
Estabelecimento dos canais: Sinalização & Usuário
Neste exemplo, 3099 é o número que o sistema irá gerar se um canal de sinalização tiver que ser
estabelecido. O sistema oposto verá o número de entrada 3099 no link DPNSS real. Este número
deve conduzir ao Result-id 133 (PVN Signalling Address - hatch) no sistema oposto.
Se o canal de sinalização tiver que ser estabelecido através da Rede Pública PSTN, altere este
3099 para 00302343099 e não atribua um CV nos parâmetros adicionais.

14. Entroncamentos PVN & iPVN

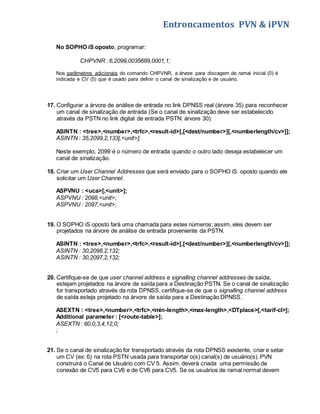

No SOPHO iS oposto, programar:
CHPVNR : 6,2099,0035689,0001,1;
Nos parâmetros adicionais do comando CHPVNR, a árvore para discagem de ramal inicial (0) é
indicada e CV (5) que é usado para definir o canal de sinalização e de usuário.
17. Configurar a árvore de análise de entrada no link DPNSS real (árvore 35) para reconhecer
um canal de sinalização de entrada (Se o canal de sinalização deve ser estabelecido
através da PSTN no link digital de entrada PSTN: árvore 30):
ASINTN : <tree>,<number>,<trfc>,<result-id>[,[<dest/number>][,<numberlength/cv>]];
ASINTN : 35,2099,2,133[,<unit>];
Neste exemplo, 2099 é o número de entrada quando o outro lado deseja estabelecer um
canal de sinalização.
18. Criar um User Channel Addresses que será enviado para o SOPHO iS oposto quando ele
solicitar um User Channel.
ASPVNU : <uca>[,<unit>];
ASPVNU : 2098,<unit>;
ASPVNU : 2097,<unit>;
19. O SOPHO iS oposto fará uma chamada para estes números; assim, eles devem ser
projetados na árvore de análise de entrada proveniente da PSTN.
ASINTN : <tree>,<number>,<trfc>,<result-id>[,[<dest/number>][,<numberlength/cv>]];
ASINTN : 30,2098,2,132;
ASINTN : 30,2097,2,132;
20. Certifique-se de que user channel address e signalling channel addresses de saída,
estejam projetados na árvore de saída para a Destinação PSTN. Se o canal de sinalização
for transportado através da rota DPNSS, certifique-se de que o signalling channel address
de saída esteja projetado na árvore de saída para a Destinação DPNSS.
ASEXTN : <tree>,<number>,<trfc>,<min-length>,<max-length>,<DTplace>[,<tarif-cl>];
Additional parameter : [<route-table>];
ASEXTN : 60,0,3,4,12,0;
;
21. Se o canal de sinalização for transportado através da rota DPNSS existente, criar e setar
um CV (ex: 6) na rota PSTN usada para transportar o(s) canal(s) de usuário(s). PVN
construirá o Canal de Usuário com CV 5. Assim, deverá criada uma permissão de
conexão de CV5 para CV6 e de CV6 para CV5. Se os usuários de ramal normal devem

15. Entroncamentos PVN & iPVN

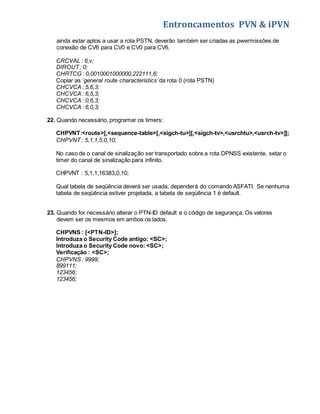

ainda estar aptos a usar a rota PSTN, deverão também ser criadas as pwermissões de
conexão de CV6 para CV0 e CV0 para CV6.
CRCVAL : 6,v;
DIROUT : 0;
CHRTCG : 0,0010001000000,222111,6;
Copiar as ‘general route characteristics’ da rota 0 (rota PSTN)
CHCVCA : 5,6,3;
CHCVCA : 6,5,3;
CHCVCA : 0,6,3;
CHCVCA : 6,0,3;
22. Quando necessário, programar os timers:
CHPVNT:<route>[,<sequence-table>[,<sigch-tu>][,<sigch-tv>,<usrchtu>,<usrch-tv>]];
CHPVNT : 5,1,1,5,0,10;
No caso de o canal de sinalização ser transportado sobre a rota DPNSS existente, setar o
timer do canal de sinalização para infinito.
CHPVNT : 5,1,1,16383,0,10;
Qual tabela de seqüência deverá ser usada, dependerá do comando ASFATI. Se nenhuma
tabela de seqüência estiver projetada, a tabela de seqüência 1 é default.
23. Quando for necessário alterar o PTN-ID default e o código de segurança. Os valores
devem ser os mesmos em ambos os lados.
CHPVNS : [<PTN-ID>];
Introduza o Security Code antigo: <SC>;
Introduza o Security Code novo: <SC>;
Verificação : <SC>;
CHPVNS : 9999;
899111;
123456;
123456;

16. Entroncamentos PVN & iPVN

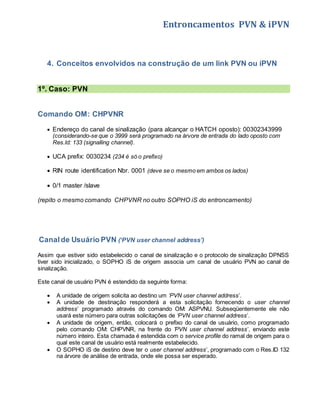

4. Conceitos envolvidos na construção de um link PVN ou iPVN
1º. Caso: PVN
Comando OM: CHPVNR
 Endereço do canal de sinalização (para alcançar o HATCH oposto): 00302343999
(considerando-se que o 3999 será programado na árvore de entrada do lado oposto com
Res.Id: 133 (signalling channel).
 UCA prefix: 0030234 (234 é só o prefixo)
 RIN route identification Nbr. 0001 (deve se o mesmo em ambos os lados)
 0/1 master /slave
(repito o mesmo comando CHPVNR no outro SOPHO iS do entroncamento)
Canal de Usuário PVN (‘PVN user channel address’)
Assim que estiver sido estabelecido o canal de sinalização e o protocolo de sinalização DPNSS
tiver sido inicializado, o SOPHO iS de origem associa um canal de usuário PVN ao canal de
sinalização.
Este canal de usuário PVN é estendido da seguinte forma:
 A unidade de origem solicita ao destino um ‘PVN user channel address’.
 A unidade de destinação responderá a esta solicitação fornecendo o user channel
address’ programado através do comando OM: ASPVNU. Subseqüentemente ele não
usará este número para outras solicitações de ‘PVN user channel address’.
 A unidade de origem, então, colocará o prefixo do canal de usuário, como programado
pelo comando OM: CHPVNR, na frente do ’PVN user channel address’, enviando este
número inteiro. Esta chamada é estendida com o service profile do ramal de origem para o
qual este canal de usuário está realmente estabelecido.
 O SOPHO iS de destino deve ter o user channel address’, programado com o Res.ID 132
na árvore de análise de entrada, onde ele possa ser esperado.

17. Entroncamentos PVN & iPVN

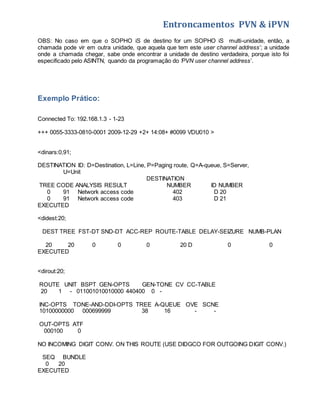

OBS: No caso em que o SOPHO iS de destino for um SOPHO iS multi-unidade, então, a
chamada pode vir em outra unidade, que aquela que tem este user channel address’; a unidade
onde a chamada chegar, sabe onde encontrar a unidade de destino verdadeira, porque isto foi
especificado pelo ASINTN, quando da programação do ’PVN user channel address’.
Exemplo Prático:
Connected To: 192.168.1.3 - 1-23
+++ 0055-3333-0810-0001 2009-12-29 +2+ 14:08+ #0099 VDU010 >
<dinars:0,91;
DESTINATION ID: D=Destination, L=Line, P=Paging route, Q=A-queue, S=Server,
U=Unit
DESTINATION
TREE CODE ANALYSIS RESULT NUMBER ID NUMBER
0 91 Network access code 402 D 20
0 91 Network access code 403 D 21
EXECUTED
<didest:20;
DEST TREE FST-DT SND-DT ACC-REP ROUTE-TABLE DELAY-SEIZURE NUMB-PLAN
20 20 0 0 0 20 D 0 0
EXECUTED
<dirout:20;
ROUTE UNIT BSPT GEN-OPTS GEN-TONE CV CC-TABLE
20 1 - 011001010010000 440400 0 -
INC-OPTS TONE-AND-DDI-OPTS TREE A-QUEUE OVE SCNE
10100000000 000699999 38 16 - -
OUT-OPTS ATF
000100 0
NO INCOMING DIGIT CONV. ON THIS ROUTE (USE DIDGCO FOR OUTGOING DIGIT CONV.)
SEQ BUNDLE
0 20
EXECUTED

18. Entroncamentos PVN & iPVN

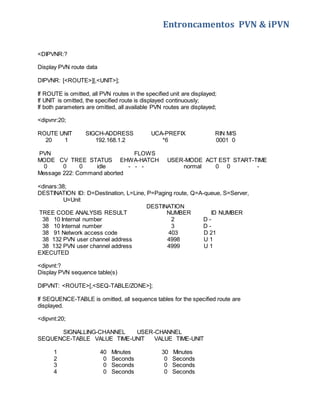

<DIPVNR:?
Display PVN route data
DIPVNR: [<ROUTE>][,<UNIT>];
If ROUTE is omitted, all PVN routes in the specified unit are displayed;
If UNIT is omitted, the specified route is displayed continuously;
If both parameters are omitted, all available PVN routes are displayed;
<dipvnr:20;
ROUTE UNIT SIGCH-ADDRESS UCA-PREFIX RIN M/S
20 1 192.168.1.2 *6 0001 0
PVN FLOWS
MODE CV TREE STATUS EHWA-HATCH USER-MODE ACT EST START-TIME
0 0 0 idle - - - normal 0 0 -
Message 222: Command aborted
<dinars:38;
DESTINATION ID: D=Destination, L=Line, P=Paging route, Q=A-queue, S=Server,
U=Unit
DESTINATION
TREE CODE ANALYSIS RESULT NUMBER ID NUMBER
38 10 Internal number 2 D -
38 10 Internal number 3 D -
38 91 Network access code 403 D 21
38 132 PVN user channel address 4998 U 1
38 132 PVN user channel address 4999 U 1
EXECUTED
<dipvnt:?
Display PVN sequence table(s)
DIPVNT: <ROUTE>[,<SEQ-TABLE/ZONE>];
If SEQUENCE-TABLE is omitted, all sequence tables for the specified route are
displayed.
<dipvnt:20;
SIGNALLING-CHANNEL USER-CHANNEL
SEQUENCE-TABLE VALUE TIME-UNIT VALUE TIME-UNIT
1 40 Minutes 30 Minutes
2 0 Seconds 0 Seconds
3 0 Seconds 0 Seconds
4 0 Seconds 0 Seconds

19. Entroncamentos PVN & iPVN
5 0 Seconds 0 Seconds
EXECUTED
<dipvnu:?
Display PVN user channel address(es)
DIPVNU: [<UNIT>];
<dipvnu:;
UNIT UCA
1 4998
1 4999
EXECUTED
