O documento fornece instruções sobre como operar e configurar o equipamento MUX SDH Lucent, incluindo como conectar e desconectar da rede, atualizar a base de dados, verificar alarmes, configurar placas e mapear o equipamento. Fornece também instruções sobre como fazer download e upload de dados entre o equipamento e o LCT.

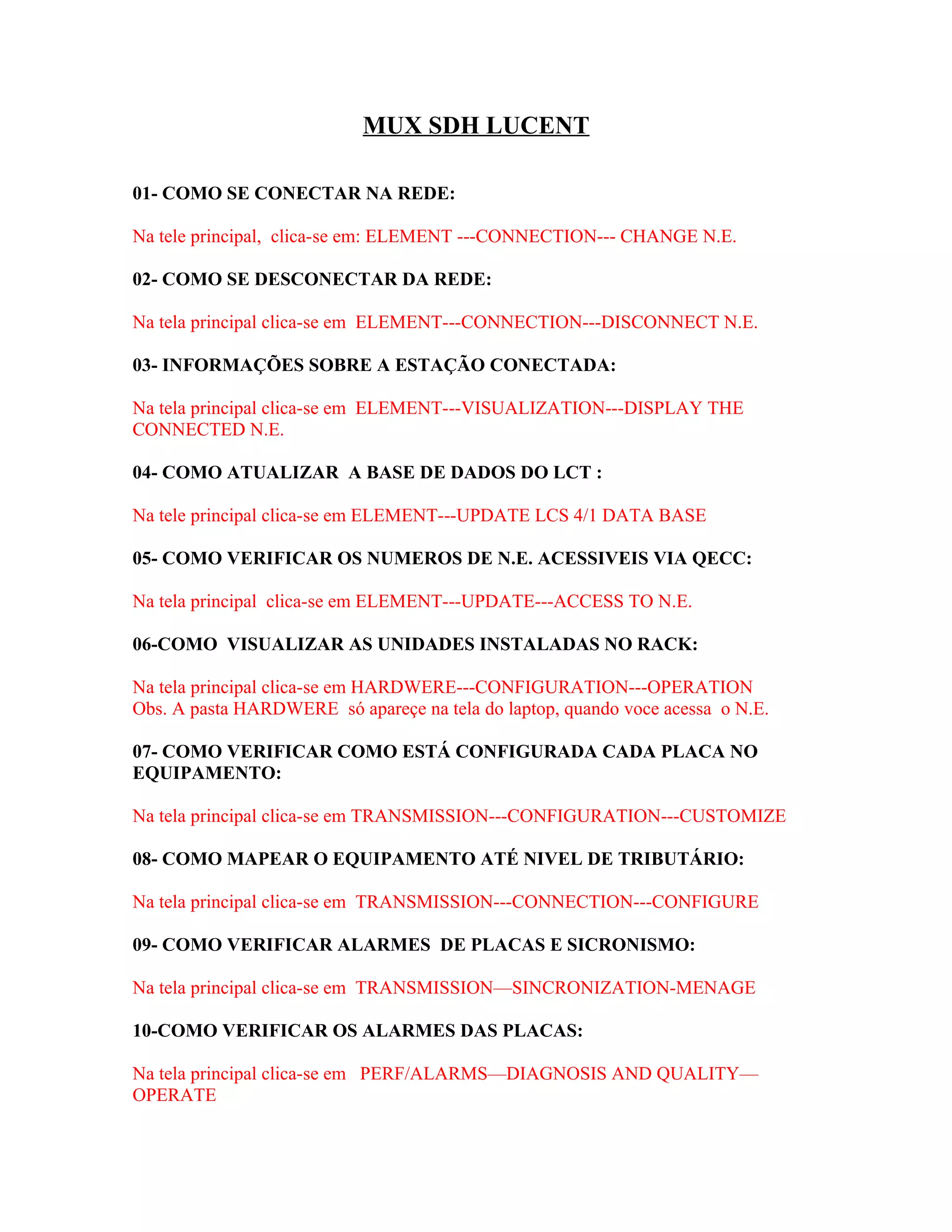

1. MUX SDH LUCENT
01- COMO SE CONECTAR NA REDE:
Na tele principal, clica-se em: ELEMENT ---CONNECTION--- CHANGE N.E.
02- COMO SE DESCONECTAR DA REDE:
Na tela principal clica-se em ELEMENT---CONNECTION---DISCONNECT N.E.
03- INFORMAÇÕES SOBRE A ESTAÇÃO CONECTADA:
Na tela principal clica-se em ELEMENT---VISUALIZATION---DISPLAY THE
CONNECTED N.E.
04- COMO ATUALIZAR A BASE DE DADOS DO LCT :
Na tele principal clica-se em ELEMENT---UPDATE LCS 4/1 DATA BASE
05- COMO VERIFICAR OS NUMEROS DE N.E. ACESSIVEIS VIA QECC:
Na tela principal clica-se em ELEMENT---UPDATE---ACCESS TO N.E.
06-COMO VISUALIZAR AS UNIDADES INSTALADAS NO RACK:
Na tela principal clica-se em HARDWERE---CONFIGURATION---OPERATION
Obs. A pasta HARDWERE só apareçe na tela do laptop, quando voce acessa o N.E.
07- COMO VERIFICAR COMO ESTÁ CONFIGURADA CADA PLACA NO
EQUIPAMENTO:
Na tela principal clica-se em TRANSMISSION---CONFIGURATION---CUSTOMIZE
08- COMO MAPEAR O EQUIPAMENTO ATÉ NIVEL DE TRIBUTÁRIO:
Na tela principal clica-se em TRANSMISSION---CONNECTION---CONFIGURE
09- COMO VERIFICAR ALARMES DE PLACAS E SICRONISMO:
Na tela principal clica-se em TRANSMISSION—SINCRONIZATION-MENAGE
10-COMO VERIFICAR OS ALARMES DAS PLACAS:
Na tela principal clica-se em PERF/ALARMS—DIAGNOSIS AND QUALITY—
OPERATE

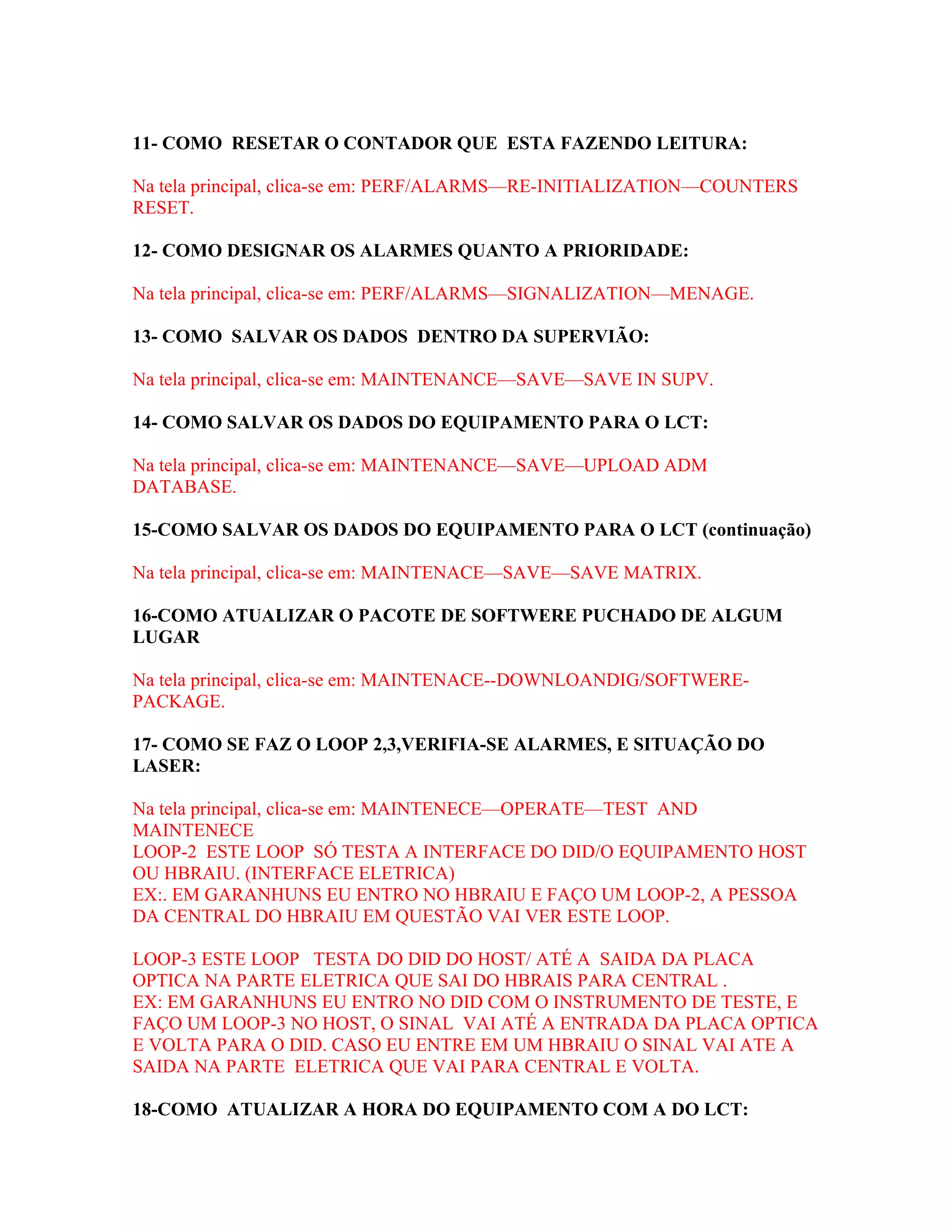

2. 11- COMO RESETAR O CONTADOR QUE ESTA FAZENDO LEITURA:
Na tela principal, clica-se em: PERF/ALARMS—RE-INITIALIZATION—COUNTERS
RESET.
12- COMO DESIGNAR OS ALARMES QUANTO A PRIORIDADE:
Na tela principal, clica-se em: PERF/ALARMS—SIGNALIZATION—MENAGE.
13- COMO SALVAR OS DADOS DENTRO DA SUPERVIÃO:
Na tela principal, clica-se em: MAINTENANCE—SAVE—SAVE IN SUPV.
14- COMO SALVAR OS DADOS DO EQUIPAMENTO PARA O LCT:
Na tela principal, clica-se em: MAINTENANCE—SAVE—UPLOAD ADM
DATABASE.
15-COMO SALVAR OS DADOS DO EQUIPAMENTO PARA O LCT (continuação)
Na tela principal, clica-se em: MAINTENACE—SAVE—SAVE MATRIX.
16-COMO ATUALIZAR O PACOTE DE SOFTWERE PUCHADO DE ALGUM
LUGAR
Na tela principal, clica-se em: MAINTENACE--DOWNLOANDIG/SOFTWERE-
PACKAGE.
17- COMO SE FAZ O LOOP 2,3,VERIFIA-SE ALARMES, E SITUAÇÃO DO
LASER:
Na tela principal, clica-se em: MAINTENECE—OPERATE—TEST AND
MAINTENECE
LOOP-2 ESTE LOOP SÓ TESTA A INTERFACE DO DID/O EQUIPAMENTO HOST
OU HBRAIU. (INTERFACE ELETRICA)
EX:. EM GARANHUNS EU ENTRO NO HBRAIU E FAÇO UM LOOP-2, A PESSOA
DA CENTRAL DO HBRAIU EM QUESTÃO VAI VER ESTE LOOP.
LOOP-3 ESTE LOOP TESTA DO DID DO HOST/ ATÉ A SAIDA DA PLACA
OPTICA NA PARTE ELETRICA QUE SAI DO HBRAIS PARA CENTRAL .
EX: EM GARANHUNS EU ENTRO NO DID COM O INSTRUMENTO DE TESTE, E
FAÇO UM LOOP-3 NO HOST, O SINAL VAI ATÉ A ENTRADA DA PLACA OPTICA
E VOLTA PARA O DID. CASO EU ENTRE EM UM HBRAIU O SINAL VAI ATE A
SAIDA NA PARTE ELETRICA QUE VAI PARA CENTRAL E VOLTA.
18-COMO ATUALIZAR A HORA DO EQUIPAMENTO COM A DO LCT:

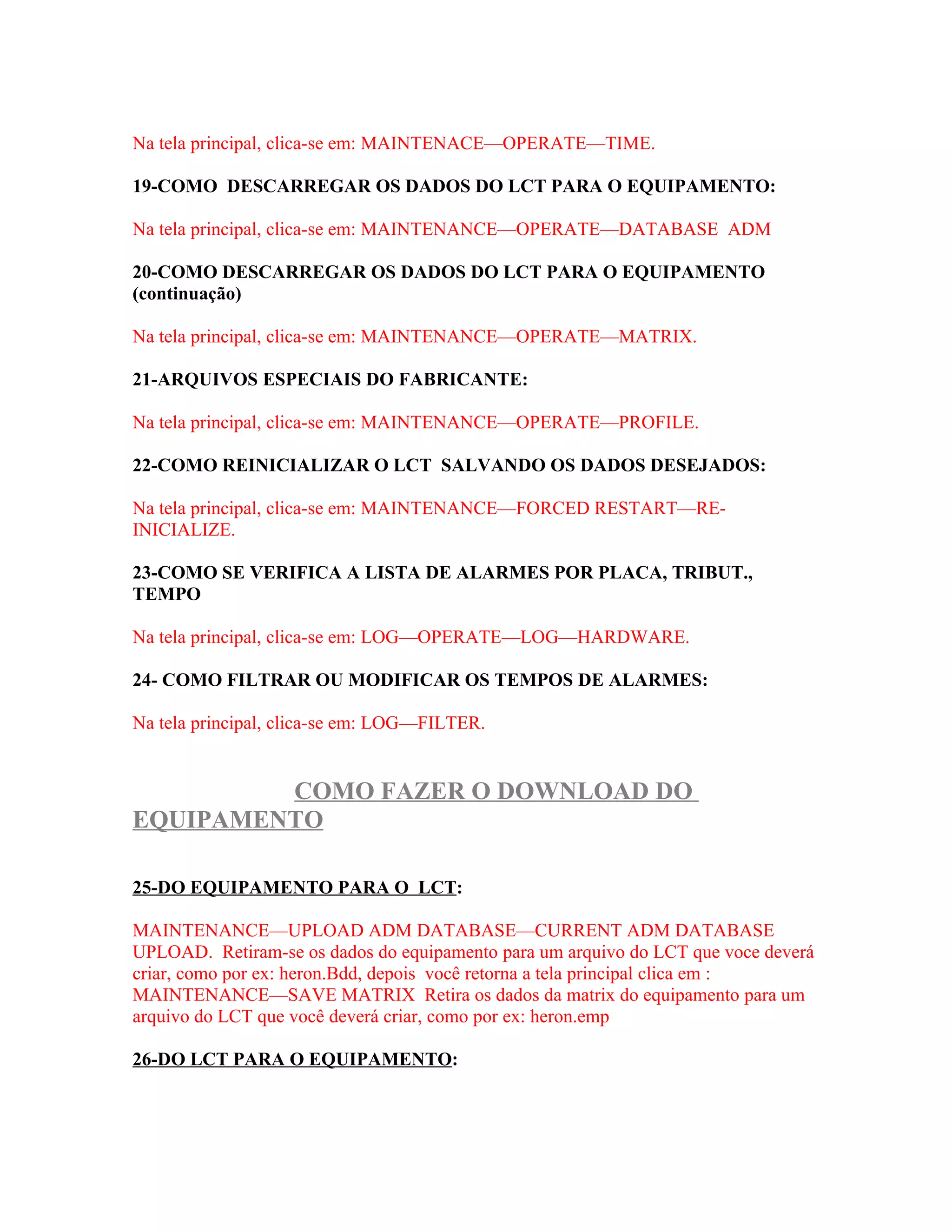

3. Na tela principal, clica-se em: MAINTENACE—OPERATE—TIME.
19-COMO DESCARREGAR OS DADOS DO LCT PARA O EQUIPAMENTO:
Na tela principal, clica-se em: MAINTENANCE—OPERATE—DATABASE ADM
20-COMO DESCARREGAR OS DADOS DO LCT PARA O EQUIPAMENTO
(continuação)
Na tela principal, clica-se em: MAINTENANCE—OPERATE—MATRIX.
21-ARQUIVOS ESPECIAIS DO FABRICANTE:
Na tela principal, clica-se em: MAINTENANCE—OPERATE—PROFILE.
22-COMO REINICIALIZAR O LCT SALVANDO OS DADOS DESEJADOS:
Na tela principal, clica-se em: MAINTENANCE—FORCED RESTART—RE-
INICIALIZE.
23-COMO SE VERIFICA A LISTA DE ALARMES POR PLACA, TRIBUT.,
TEMPO
Na tela principal, clica-se em: LOG—OPERATE—LOG—HARDWARE.
24- COMO FILTRAR OU MODIFICAR OS TEMPOS DE ALARMES:
Na tela principal, clica-se em: LOG—FILTER.
COMO FAZER O DOWNLOAD DO
EQUIPAMENTO
25-DO EQUIPAMENTO PARA O LCT:
MAINTENANCE—UPLOAD ADM DATABASE—CURRENT ADM DATABASE
UPLOAD. Retiram-se os dados do equipamento para um arquivo do LCT que voce deverá
criar, como por ex: heron.Bdd, depois você retorna a tela principal clica em :
MAINTENANCE—SAVE MATRIX Retira os dados da matrix do equipamento para um
arquivo do LCT que você deverá criar, como por ex: heron.emp
26-DO LCT PARA O EQUIPAMENTO:

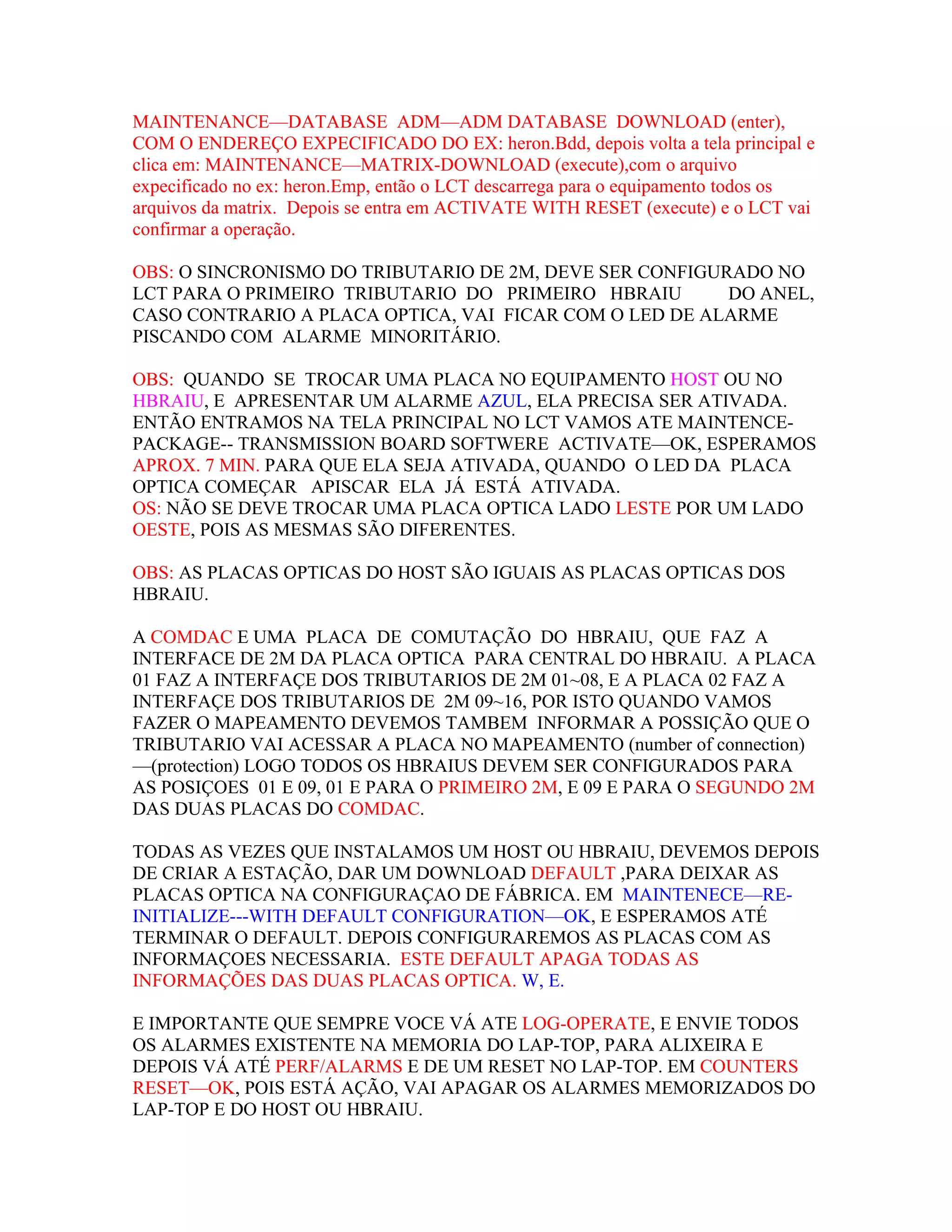

4. MAINTENANCE—DATABASE ADM—ADM DATABASE DOWNLOAD (enter),
COM O ENDEREÇO EXPECIFICADO DO EX: heron.Bdd, depois volta a tela principal e
clica em: MAINTENANCE—MATRIX-DOWNLOAD (execute),com o arquivo
expecificado no ex: heron.Emp, então o LCT descarrega para o equipamento todos os
arquivos da matrix. Depois se entra em ACTIVATE WITH RESET (execute) e o LCT vai
confirmar a operação.
OBS: O SINCRONISMO DO TRIBUTARIO DE 2M, DEVE SER CONFIGURADO NO
LCT PARA O PRIMEIRO TRIBUTARIO DO PRIMEIRO HBRAIU DO ANEL,
CASO CONTRARIO A PLACA OPTICA, VAI FICAR COM O LED DE ALARME
PISCANDO COM ALARME MINORITÁRIO.
OBS: QUANDO SE TROCAR UMA PLACA NO EQUIPAMENTO HOST OU NO
HBRAIU, E APRESENTAR UM ALARME AZUL, ELA PRECISA SER ATIVADA.
ENTÃO ENTRAMOS NA TELA PRINCIPAL NO LCT VAMOS ATE MAINTENCE-
PACKAGE-- TRANSMISSION BOARD SOFTWERE ACTIVATE—OK, ESPERAMOS
APROX. 7 MIN. PARA QUE ELA SEJA ATIVADA, QUANDO O LED DA PLACA
OPTICA COMEÇAR APISCAR ELA JÁ ESTÁ ATIVADA.
OS: NÃO SE DEVE TROCAR UMA PLACA OPTICA LADO LESTE POR UM LADO
OESTE, POIS AS MESMAS SÃO DIFERENTES.
OBS: AS PLACAS OPTICAS DO HOST SÃO IGUAIS AS PLACAS OPTICAS DOS
HBRAIU.
A COMDAC E UMA PLACA DE COMUTAÇÃO DO HBRAIU, QUE FAZ A
INTERFACE DE 2M DA PLACA OPTICA PARA CENTRAL DO HBRAIU. A PLACA
01 FAZ A INTERFAÇE DOS TRIBUTARIOS DE 2M 01~08, E A PLACA 02 FAZ A
INTERFAÇE DOS TRIBUTARIOS DE 2M 09~16, POR ISTO QUANDO VAMOS
FAZER O MAPEAMENTO DEVEMOS TAMBEM INFORMAR A POSSIÇÃO QUE O
TRIBUTARIO VAI ACESSAR A PLACA NO MAPEAMENTO (number of connection)
—(protection) LOGO TODOS OS HBRAIUS DEVEM SER CONFIGURADOS PARA
AS POSIÇOES 01 E 09, 01 E PARA O PRIMEIRO 2M, E 09 E PARA O SEGUNDO 2M
DAS DUAS PLACAS DO COMDAC.
TODAS AS VEZES QUE INSTALAMOS UM HOST OU HBRAIU, DEVEMOS DEPOIS
DE CRIAR A ESTAÇÃO, DAR UM DOWNLOAD DEFAULT ,PARA DEIXAR AS
PLACAS OPTICA NA CONFIGURAÇAO DE FÁBRICA. EM MAINTENECE—RE-
INITIALIZE---WITH DEFAULT CONFIGURATION—OK, E ESPERAMOS ATÉ
TERMINAR O DEFAULT. DEPOIS CONFIGURAREMOS AS PLACAS COM AS
INFORMAÇOES NECESSARIA. ESTE DEFAULT APAGA TODAS AS
INFORMAÇÕES DAS DUAS PLACAS OPTICA. W, E.
E IMPORTANTE QUE SEMPRE VOCE VÁ ATE LOG-OPERATE, E ENVIE TODOS
OS ALARMES EXISTENTE NA MEMORIA DO LAP-TOP, PARA ALIXEIRA E
DEPOIS VÁ ATÉ PERF/ALARMS E DE UM RESET NO LAP-TOP. EM COUNTERS
RESET—OK, POIS ESTÁ AÇÃO, VAI APAGAR OS ALARMES MEMORIZADOS DO
LAP-TOP E DO HOST OU HBRAIU.

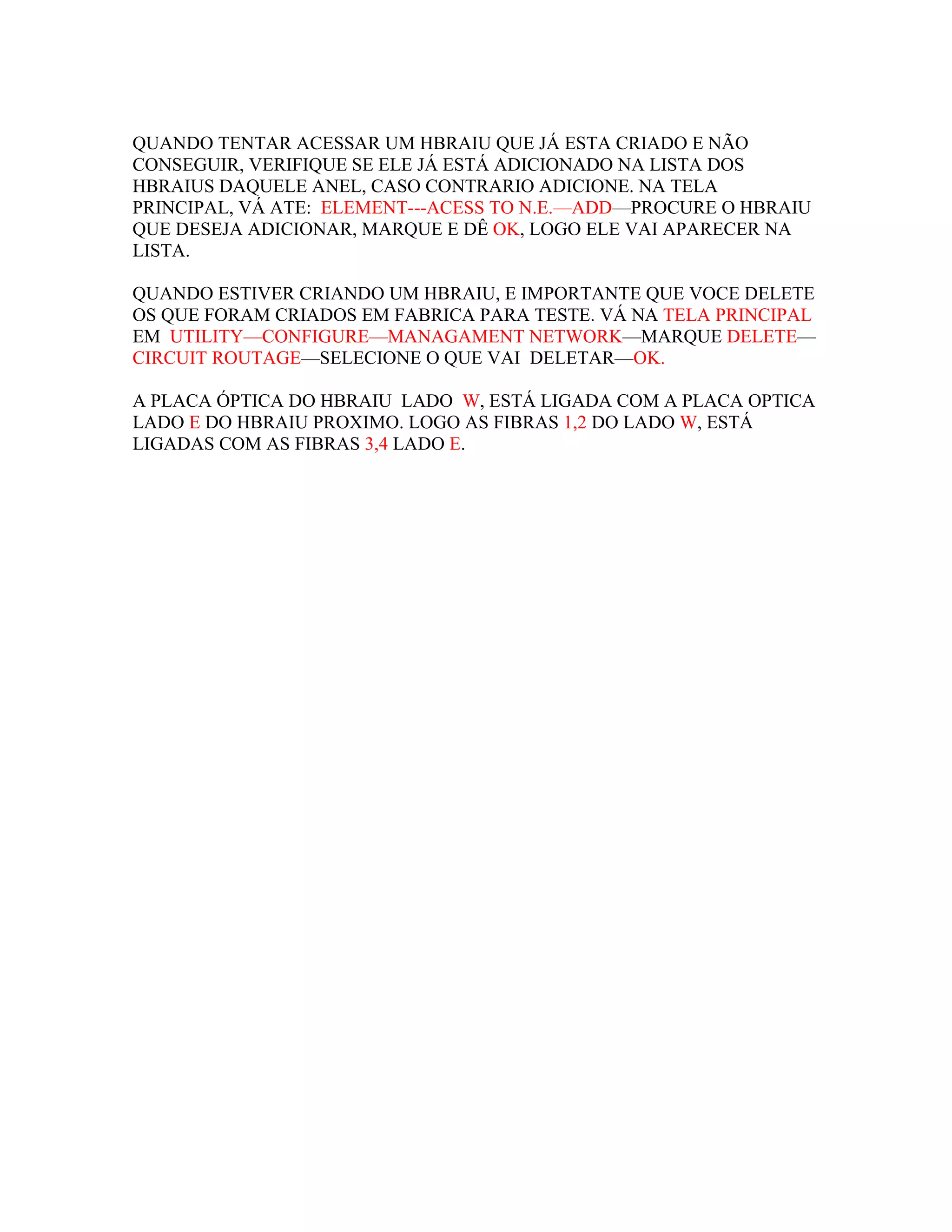

5. QUANDO TENTAR ACESSAR UM HBRAIU QUE JÁ ESTA CRIADO E NÃO
CONSEGUIR, VERIFIQUE SE ELE JÁ ESTÁ ADICIONADO NA LISTA DOS
HBRAIUS DAQUELE ANEL, CASO CONTRARIO ADICIONE. NA TELA
PRINCIPAL, VÁ ATE: ELEMENT---ACESS TO N.E.—ADD—PROCURE O HBRAIU
QUE DESEJA ADICIONAR, MARQUE E DÊ OK, LOGO ELE VAI APARECER NA
LISTA.
QUANDO ESTIVER CRIANDO UM HBRAIU, E IMPORTANTE QUE VOCE DELETE
OS QUE FORAM CRIADOS EM FABRICA PARA TESTE. VÁ NA TELA PRINCIPAL
EM UTILITY—CONFIGURE—MANAGAMENT NETWORK—MARQUE DELETE—
CIRCUIT ROUTAGE—SELECIONE O QUE VAI DELETAR—OK.
A PLACA ÓPTICA DO HBRAIU LADO W, ESTÁ LIGADA COM A PLACA OPTICA
LADO E DO HBRAIU PROXIMO. LOGO AS FIBRAS 1,2 DO LADO W, ESTÁ
LIGADAS COM AS FIBRAS 3,4 LADO E.
