O documento apresenta os conceitos básicos de firewall com IPTables, incluindo suas funções de proteção, tipos de regras e tabelas, e demonstra exemplos básicos de manipulação de regras para filtrar e redirecionar tráfego de rede.

1. Firewall profissional com IPTablesProf. Me. Allysson Steve MotaLacerdawww.aptans.com

2. ApresentaçãoPrazeremconhecê-los!

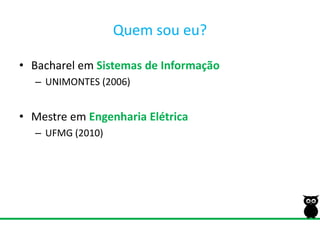

3. Quemsoueu?BacharelemSistemas de InformaçãoUNIMONTES (2006)MestreemEngenhariaElétricaUFMG (2010)

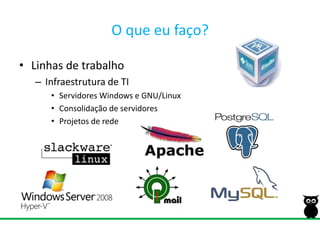

4. O que eu faço?Linhas de trabalhoInfraestrutura de TIServidores Windows e GNU/LinuxConsolidação de servidoresProjetos de rede

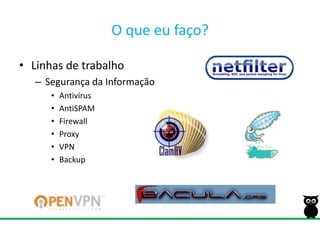

5. O que eu faço?Linhas de trabalhoSegurança da InformaçãoAntivírusAntiSPAMFirewallProxyVPNBackup

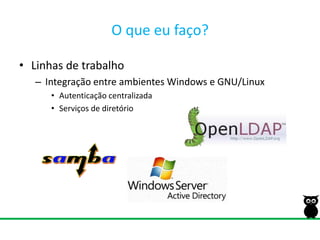

6. O que eu faço?Linhas de trabalhoIntegração entre ambientes Windows e GNU/LinuxAutenticação centralizadaServiços de diretório

7. Alguns clientes

8. FirewallIntrodução

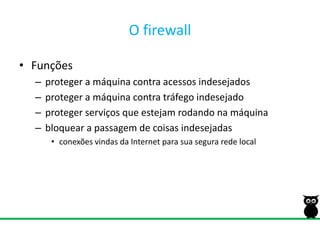

9. O firewallFunçõesproteger a máquina contra acessos indesejadosproteger a máquina contra tráfego indesejadoproteger serviços que estejam rodando na máquinabloquear a passagem de coisas indesejadasconexões vindas da Internet para sua segura rede local

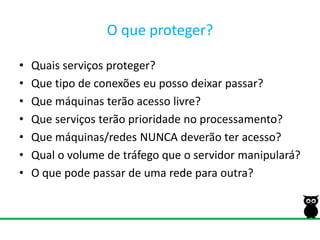

10. O queproteger?Quais serviços proteger?Que tipo de conexões eu posso deixar passar?Que máquinas terão acesso livre?Que serviços terão prioridade no processamento?Que máquinas/redes NUNCA deverão ter acesso?Qual o volume de tráfego que o servidor manipulará?O que pode passar de uma rede para outra?

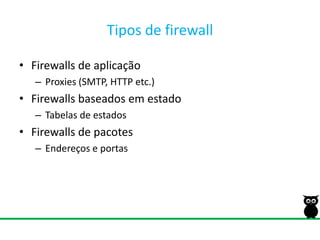

11. Tipos de firewallFirewalls de aplicaçãoProxies (SMTP, HTTP etc.)Firewalls baseadosemestadoTabelas de estadosFirewalls de pacotesEndereços e portas

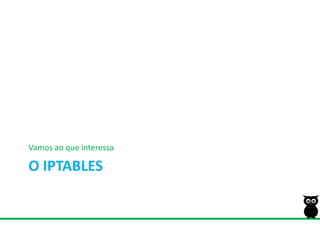

12. O IPtablesVamosaoqueinteressa

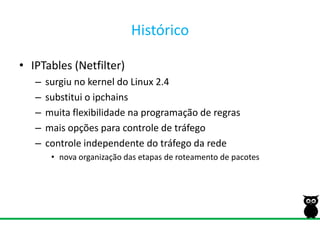

13. HistóricoIPTables (Netfilter)surgiu no kernel do Linux 2.4substitui o ipchainsmuita flexibilidade na programação de regrasmais opções para controle de tráfegocontrole independente do tráfego da rede nova organização das etapas de roteamento de pacotes

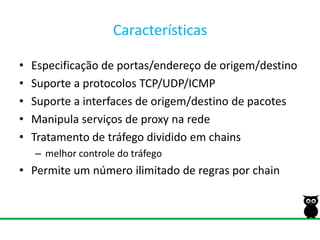

14. CaracterísticasEspecificação de portas/endereço de origem/destinoSuporte a protocolos TCP/UDP/ICMPSuporte a interfaces de origem/destino de pacotesManipula serviços de proxy na redeTratamento de tráfego dividido em chainsmelhor controle do tráfegoPermite um número ilimitado de regras por chain

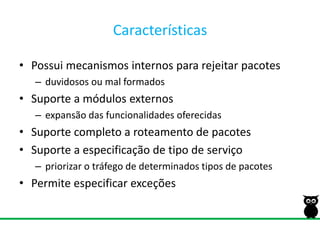

15. CaracterísticasPossui mecanismos internos para rejeitar pacotesduvidosos ou mal formadosSuporte a módulos externosexpansão das funcionalidades oferecidasSuporte completo a roteamento de pacotesSuporte a especificação de tipo de serviçopriorizar o tráfego de determinados tipos de pacotesPermite especificar exceções

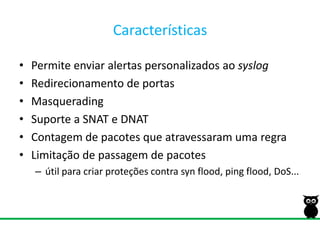

16. CaracterísticasPermite enviar alertas personalizados ao syslogRedirecionamento de portasMasqueradingSuporte a SNAT e DNATContagem de pacotes que atravessaram uma regraLimitação de passagem de pacotesútil para criar proteções contra syn flood, ping flood, DoS...

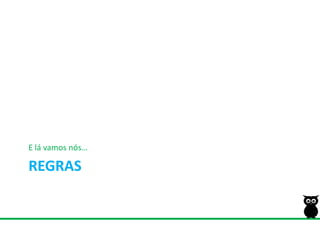

17. RegrasE lávamosnós…

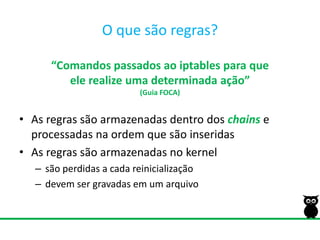

18. O quesãoregras?“Comandos passados ao iptables para queele realize uma determinada ação”(Guia FOCA)As regras são armazenadas dentro dos chainse processadas na ordem que são inseridasAs regras são armazenadas no kernelsão perdidas a cada reinicializaçãodevem ser gravadas em um arquivo

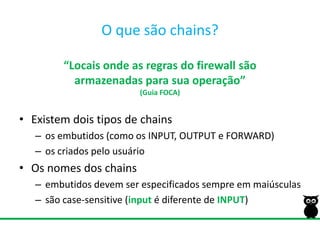

19. O quesão chains?“Locais onde as regras do firewall sãoarmazenadas para sua operação”(Guia FOCA)Existem dois tipos de chainsos embutidos (como os INPUT, OUTPUT e FORWARD) os criados pelo usuárioOs nomes dos chainsembutidos devem ser especificados sempre em maiúsculassão case-sensitive (inputé diferente de INPUT)

20. O quesãotabelas?“Locais usados para armazenar chains e regrascom determinada característica em comum”(Guia FOCA)Podem ser referenciadas com a opção -t <tabela>Existem 3 tabelas disponíveis no iptablesfilternatmangle

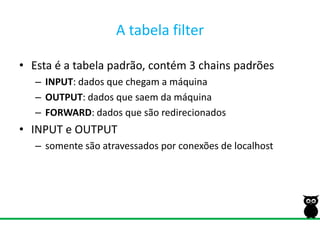

21. A tabela filterEsta é a tabela padrão, contém 3 chains padrõesINPUT: dados que chegam a máquinaOUTPUT: dados que saem da máquinaFORWARD: dados que são redirecionadosINPUT e OUTPUTsomente são atravessados por conexões de localhost

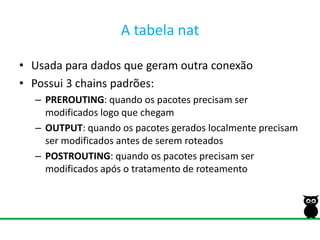

22. A tabelanatUsada para dados que geram outra conexãoPossui 3 chains padrões:PREROUTING: quando os pacotes precisam ser modificados logo que chegamOUTPUT: quando os pacotes gerados localmente precisam ser modificados antes de serem roteadosPOSTROUTING: quando os pacotes precisam ser modificados após o tratamento de roteamento

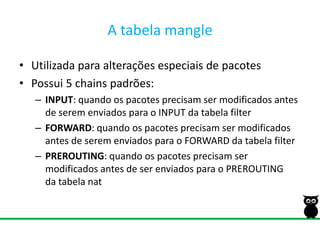

23. A tabela mangleUtilizada para alterações especiais de pacotesPossui 5 chains padrões:INPUT: quando os pacotes precisam ser modificados antes de serem enviados para o INPUT da tabela filterFORWARD: quando os pacotes precisam ser modificados antes de serem enviados para o FORWARD da tabela filterPREROUTING: quando os pacotes precisam ser modificados antes de ser enviados para o PREROUTINGda tabela nat

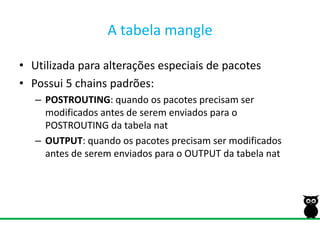

24. A tabela mangleUtilizada para alterações especiais de pacotesPossui 5 chains padrões:POSTROUTING: quando os pacotes precisam ser modificados antes de serem enviados para o POSTROUTING da tabela natOUTPUT: quando os pacotes precisam ser modificados antes de serem enviados para o OUTPUT da tabela nat

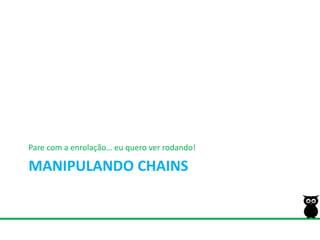

26. Manipulando chainsPare com a enrolação… euqueroverrodando!

27. Adicionando regras - Aping 127.0.0.1iptables-t filter -A INPUT \-d 127.0.0.1 -j DROPping 127.0.0.1

28. Listando regras - Liptables -t filter -L INPUTiptables -L INPUT –niptables-L INPUT -n --line-numbers

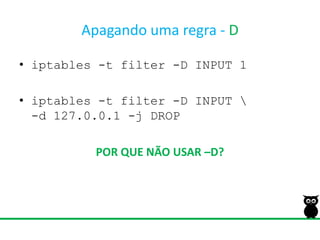

29. Apagando uma regra - Diptables -t filter -D INPUT 1iptables -t filter -D INPUT \-d 127.0.0.1 -j DROPPOR QUE NÃO USAR –D?

30. Inserindo uma regra - Iiptables -t filter -I INPUT 1 \-d 127.0.0.1 -j ACCEPTPOR QUE NÃO USAR –I?

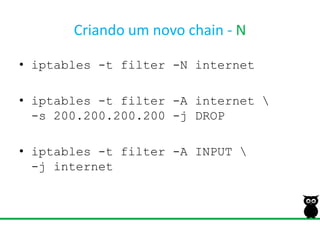

31. Criando um novo chain - Niptables -t filter -N internetiptables-t filter -A internet \-s 200.200.200.200 -j DROPiptables-t filter -A INPUT \-j internet

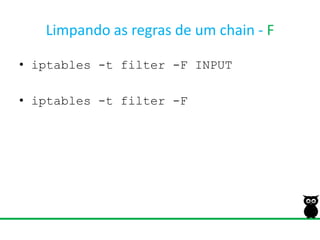

32. Limpando as regras de um chain - Fiptables -t filter -F INPUTiptables -t filter -F

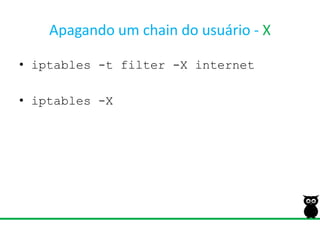

33. Apagando um chain do usuário - Xiptables -t filter -X internetiptables -X

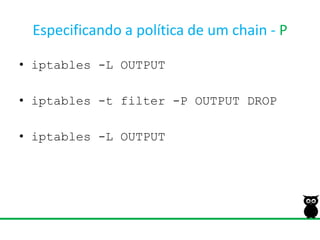

34. Especificando a política de um chain - Piptables -L OUTPUTiptables-t filter -P OUTPUT DROPiptables -L OUTPUT

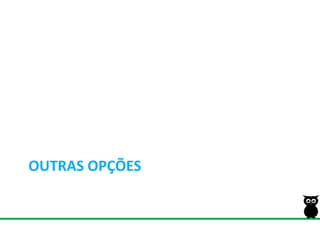

35. Outrasopções

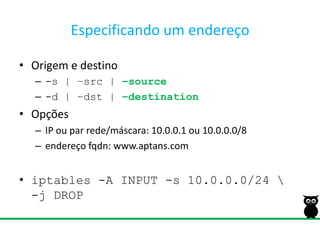

36. Especificando um endereçoOrigem e destino-s | –src | –source-d | –dst | –destinationOpçõesIP ou par rede/máscara: 10.0.0.1 ou 10.0.0.0/8endereço fqdn: www.aptans.comiptables-A INPUT -s 10.0.0.0/24 \-j DROP

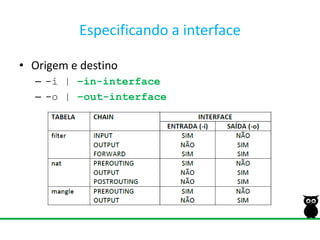

37. Especificando a interfaceOrigem e destino-i | –in-interface-o | –out-interface

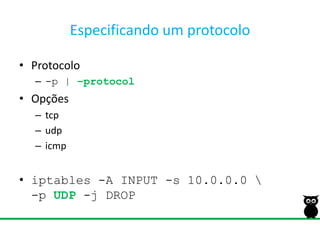

38. Especificando um protocoloProtocolo-p | –protocolOpçõestcpudpicmpiptables -A INPUT -s 10.0.0.0 \-p UDP -j DROP

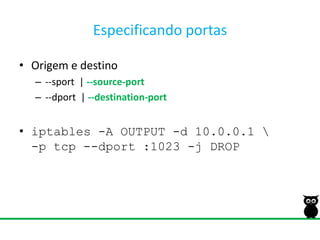

39. Especificando portasOrigem e destino--sport | --source-port--dport | --destination-portiptables -A OUTPUT -d 10.0.0.1 \-p tcp --dport :1023 -j DROP

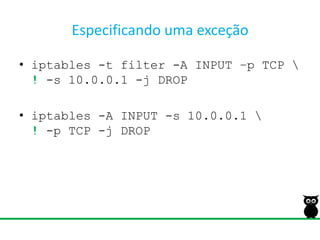

40. Especificando uma exceçãoiptables -t filter -A INPUT –p TCP \!-s 10.0.0.1 -j DROPiptables-A INPUT -s 10.0.0.1 \!-p TCP -j DROP

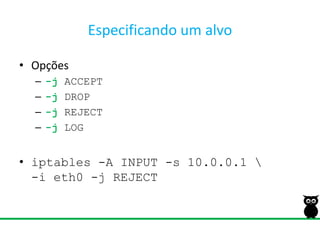

41. Especificando um alvoOpções-j ACCEPT-j DROP-j REJECT-j LOGiptables-A INPUT -s 10.0.0.1 \-i eth0 -j REJECT

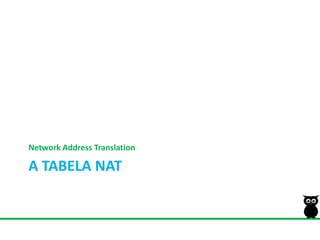

42. A tabelanatNetwork Address Translation

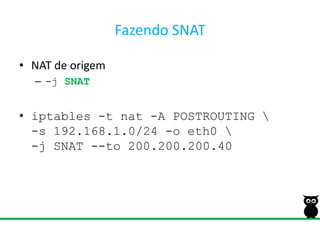

43. Fazendo SNATNAT de origem-j SNATiptables -t nat -A POSTROUTING \-s 192.168.1.0/24 -o eth0 \-j SNAT --to 200.200.200.40

44. Fazendo IP MasqueradingIPsdinâmicos-j MASQUERADEiptables-t nat -A POSTROUTING \-s 192.168.1.2/32 -o ppp0 \-j MASQUERADE

45. Fazendo DNATNAT de destino-j DNATiptables -t nat -A PREROUTING \-s 200.200.217.40 -i eth0 \-j DNAT --to 192.168.1.2

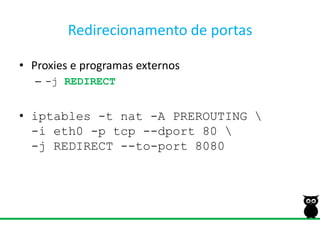

46. Redirecionamento de portasProxies e programasexternos-j REDIRECTiptables -t nat -A PREROUTING \-i eth0 -p tcp --dport 80 \-j REDIRECT --to-port 8080

47. Porhoje é só…OBRIGADO!Allysson Steve MotaLacerdastevelacerda@aptans.comwww.aptans.com
