óPtica geométrica 2011

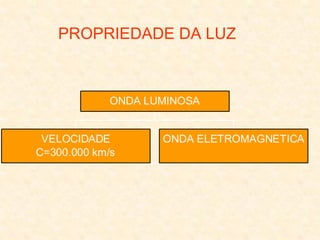

PROPRIEDADE DA LUZ
VELOCIDADE
C=300.000 km/s
ONDA ELETROMAGNETICA
ONDA LUMINOSA

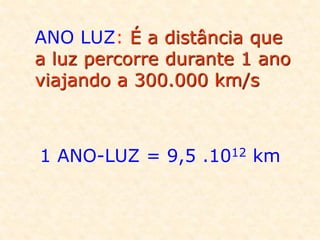

ANO LUZ: É a distância que
a luz percorre durante 1 ano
viajando a 300.000 km/s
1 ANO-LUZ = 9,5 .1012 km

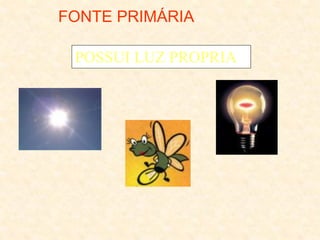

FONTE PRIMÁRIA
POSSUI LUZ PROPRIA

FONTES SECUNDÁRIAS
NÃO POSSUI LUZ PRÓPRIA

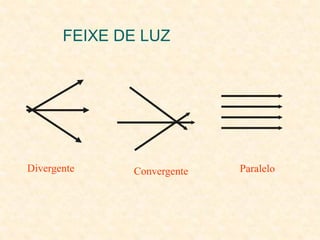

FEIXE DE LUZ
Divergente Convergente Paralelo

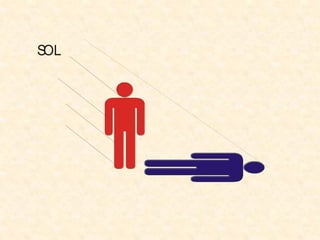

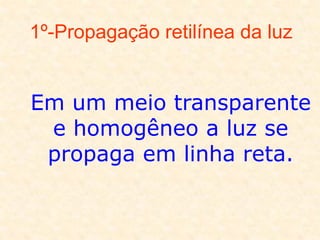

1º-Propagação retilínea da luz
Em um meio transparente
e homogêneo a luz se
propaga em linha reta.

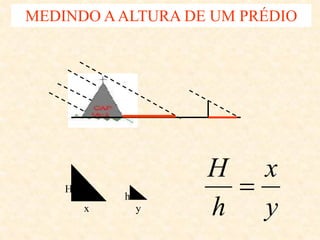

MEDINDO AALTURA DE UM PRÉDIO
H
h
x y y
x
h
H


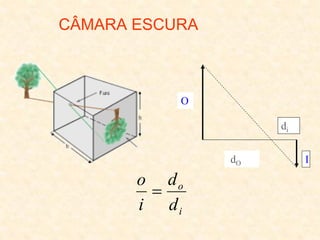

CÂMARA ESCURA
O
IdO
di
i
o
d
d
i
o


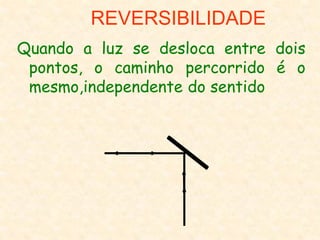

REVERSIBILIDADE
Quando a luz se desloca entre dois
pontos, o caminho percorrido é o
mesmo,independente do sentido

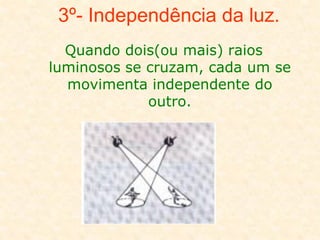

3º- Independência da luz.
Quando dois(ou mais) raios
luminosos se cruzam, cada um se
movimenta independente do
outro.

Ponto Objeto: é um ponto formado por raios de
luz que incidem no sistema óptico.
PONTO OBJETO
REAL
PONTO OBJETO
VIRTUAL
PONTO OBJETO
IMPROPRIO

Ponto Imagem: Formado por raios de luz que
emergem do sistema óptico.
PONTO IMAGEM
REAL
PONTO IMAGEM
VIRTUAL
PONTO IMAGEM
IMPRÓPRIA

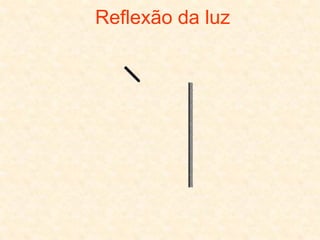

TIPOS DE REFLEXÃO
Regular Difusa

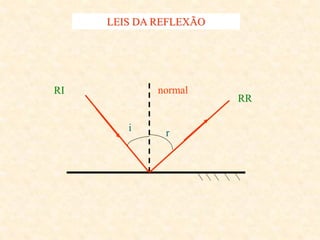

LEIS DA REFLEXÃO
RI
RR
normal
i r

2ª LEI: Para qualquer tipo de
reflexão:
i = r
1ª LEI : O RAIO INCIDENTE, RAIO
REFLETIDO E NORMAL SÃO
COPLANARES.

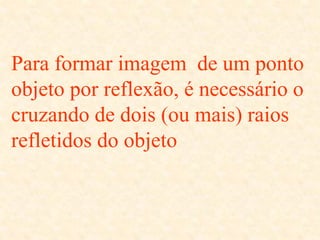

Para formar imagem de um ponto
objeto por reflexão, é necessário o
cruzando de dois (ou mais) raios
refletidos do objeto

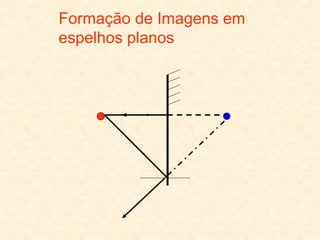

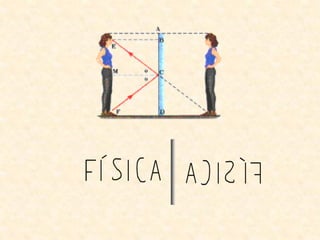

Formação de Imagens em
espelhos planos

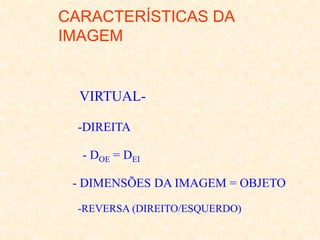

CARACTERÍSTICAS DA
IMAGEM
-VIRTUAL-
-DIREITA
- DOE = DEI
- DIMENSÕES DA IMAGEM = OBJETO
-REVERSA (DIREITO/ESQUERDO)

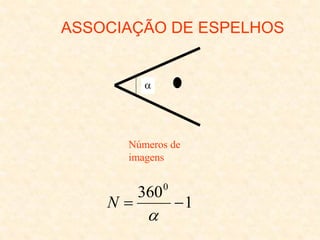

ASSOCIAÇÃO DE ESPELHOS

1
3600


N
Números de
imagens

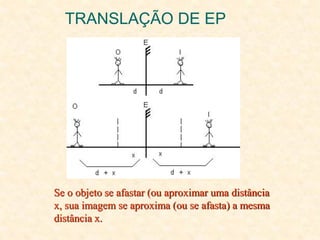

TRANSLAÇÃO DE EP
Se o objeto se afastar (ou aproximar uma distância
x, sua imagem se aproxima (ou se afasta) a mesma
distância x.
