1. Curso: TST - 3o A | Segurança do Trabalho| Professor Fernando
Alunos: Alex, Cíntia, Erenilda e Otávio
ANEXO IV - NR 18

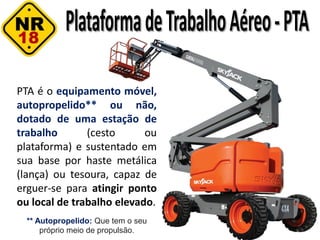

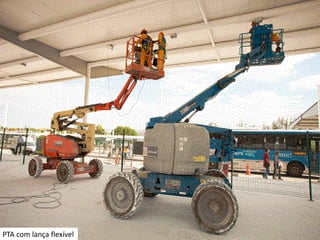

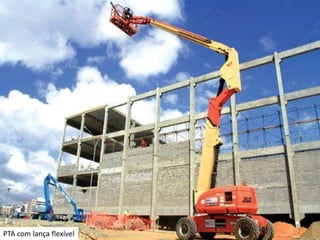

2. PTA é o equipamento móvel,
autopropelido** ou não,
dotado de uma estação de
trabalho (cesto ou
plataforma) e sustentado em
sua base por haste metálica
(lança) ou tesoura, capaz de
erguer-se para atingir ponto
ou local de trabalho elevado.
** Autopropelido: Que tem o seu
próprio meio de propulsão.

3. Requisitos Mínimos de Segurança
A PTA deve atender às especificações técnicas do
fabricante quanto a aplicação, operação, manutenção e
inspeções periódicas.

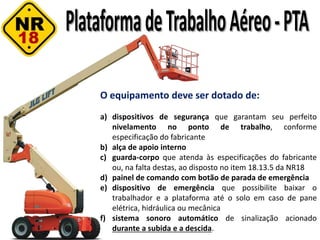

4. O equipamento deve ser dotado de:
a) dispositivos de segurança que garantam seu perfeito
nivelamento no ponto de trabalho, conforme
especificação do fabricante
b) alça de apoio interno
c) guarda-corpo que atenda às especificações do fabricante
ou, na falta destas, ao disposto no item 18.13.5 da NR18
d) painel de comando com botão de parada de emergência
e) dispositivo de emergência que possibilite baixar o
trabalhador e a plataforma até o solo em caso de pane
elétrica, hidráulica ou mecânica
f) sistema sonoro automático de sinalização acionado
durante a subida e a descida.

5. É proibido o uso de cordas, cabos,
correntes ou qualquer outro material
flexível em substituição ao guardacorpo.

6. A PTA deve possuir proteção contra choques elétricos, por meio de:
a) cabos de alimentação de dupla isolação
b) plugs e tomadas blindadas
c) aterramento elétrico
d) Dispositivo Diferencial Residual (DDR)

7. PERIGOS E RISCOS NA ATIVIDADE
 Evite situações de risco
 Utilize sempre os EPI’S necessários para a atividade
 Conheça e compreenda as NORMAS DE SEGURANÇA
antes de iniciar a operação
NORMAS DE SEGURANÇA

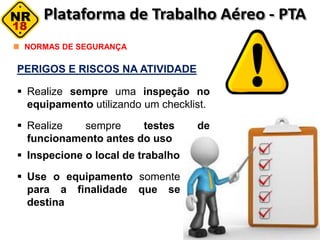

8. PERIGOS E RISCOS NA ATIVIDADE
 Realize sempre uma inspeção no
equipamento utilizando um checklist.
 Realize sempre testes de
funcionamento antes do uso
NORMAS DE SEGURANÇA
 Inspecione o local de trabalho
 Use o equipamento somente
para a finalidade que se
destina

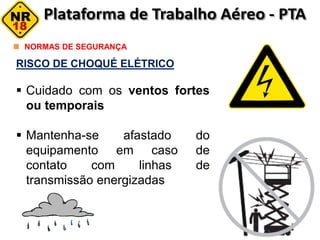

9. RISCO DE CHOQUÉ ELÉTRICO
 Cuidado com os ventos fortes
ou temporais
 Mantenha-se afastado do
equipamento em caso de
contato com linhas de
transmissão energizadas
NORMAS DE SEGURANÇA

10. RISCO DE CHOQUÉ ELÉTRICO
 As pessoas que estiverem no solo ou na
plataforma NÃO DEVEM tocar ou operar
o equipamento até que a linha de
transmissão energizada seja
DESLIGADA.
 Não opere o equipamento se houver raios
ou durante tempestades.
NORMAS DE SEGURANÇA
 Não utilize a plataforma
para realizar solda

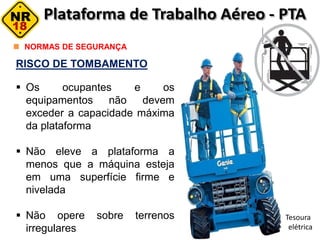

11. RISCO DE TOMBAMENTO
 Os ocupantes e os
equipamentos não devem
exceder a capacidade máxima
da plataforma
 Não eleve a plataforma a
menos que a máquina esteja
em uma superfície firme e
nivelada
 Não opere sobre terrenos
irregulares
NORMAS DE SEGURANÇA
Tesoura
elétrica

12. RISCO DE TOMBAMENTO
 Não coloque escadas e
inúmeras pessoas sobre a
plataforma
 Não dependa do alarme de
inclinação como um indicador
de nível
 Dirija com extremo cuidado e
baixa velocidade
NORMAS DE SEGURANÇA

13. RISCO DE TOMBAMENTO
NORMAS DE SEGURANÇA
 Não utilize o equipamento em
uma superfície móvel, em
movimento ou em veículos
 NÃO utilize o
equipamento
como guindaste

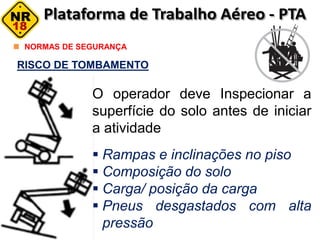

14. RISCO DE TOMBAMENTO
NORMAS DE SEGURANÇA
O operador deve Inspecionar a
superfície do solo antes de iniciar
a atividade
 Rampas e inclinações no piso
 Composição do solo
 Carga/ posição da carga
 Pneus desgastados com alta
pressão

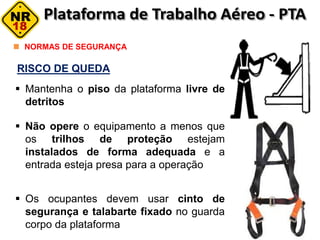

15. RISCO DE QUEDA
NORMAS DE SEGURANÇA
 Mantenha o piso da plataforma livre de
detritos
 Não opere o equipamento a menos que
os trilhos de proteção estejam
instalados de forma adequada e a
entrada esteja presa para a operação
 Os ocupantes devem usar cinto de
segurança e talabarte fixado no guarda
corpo da plataforma

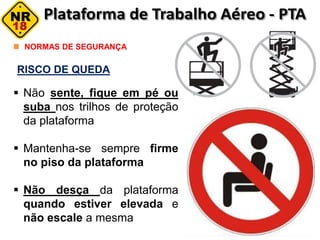

16. RISCO DE QUEDA
NORMAS DE SEGURANÇA
 Não sente, fique em pé ou
suba nos trilhos de proteção
da plataforma
 Mantenha-se sempre firme
no piso da plataforma
 Não desça da plataforma
quando estiver elevada e
não escale a mesma

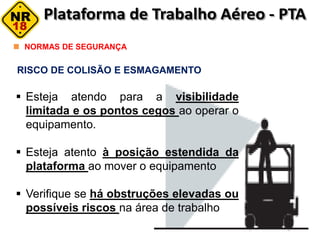

17. RISCO DE COLISÃO E ESMAGAMENTO
NORMAS DE SEGURANÇA
 Esteja atendo para a visibilidade
limitada e os pontos cegos ao operar o
equipamento.
 Esteja atento à posição estendida da
plataforma ao mover o equipamento
 Verifique se há obstruções elevadas ou
possíveis riscos na área de trabalho

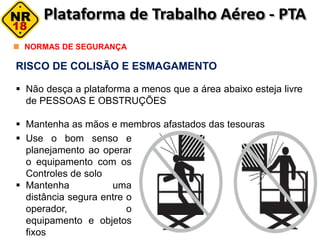

18. RISCO DE COLISÃO E ESMAGAMENTO
 Não desça a plataforma a menos que a área abaixo esteja livre
de PESSOAS E OBSTRUÇÕES
 Mantenha as mãos e membros afastados das tesouras
NORMAS DE SEGURANÇA
 Use o bom senso e
planejamento ao operar
o equipamento com os
Controles de solo
 Mantenha uma
distância segura entre o
operador, o
equipamento e objetos
fixos

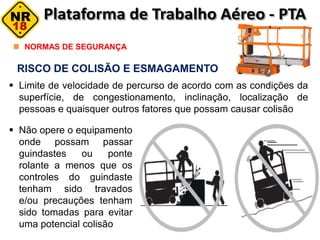

19. RISCO DE COLISÃO E ESMAGAMENTO
NORMAS DE SEGURANÇA
 Limite de velocidade de percurso de acordo com as condições da
superfície, de congestionamento, inclinação, localização de
pessoas e quaisquer outros fatores que possam causar colisão
 Não opere o equipamento
onde possam passar
guindastes ou ponte
rolante a menos que os
controles do guindaste
tenham sido travados
e/ou precauções tenham
sido tomadas para evitar
uma potencial colisão

20. RISCOS EM POTENCIAL
NORMAS DE SEGURANÇA
 RISCO DE EXPLOSÃO E INCÊNDIO
Não opere o equipamento em locais
perigosos ou locais onde possam estar
presente gases ou partículas
inflamáveis ou explosivas
 RISCOS DA MÁQUINA DANIFICADA
Não utilize o equipamento com defeito
ou que não esteja funcionando
corretamente
 RISCO DE ACIDENTES PESSOAIS
Não opere a máquina com vazamento
de óleo hidráulico ou vazamento de ar.
ÓLEO HIDRÁULICO PODE QUEIMAR
A PELE.

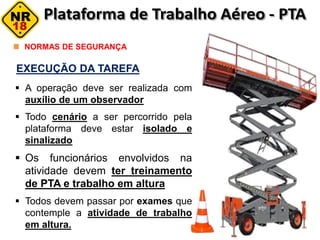

21. NORMAS DE SEGURANÇA
EXECUÇÃO DA TAREFA
 A operação deve ser realizada com
auxílio de um observador
 Todo cenário a ser percorrido pela
plataforma deve estar isolado e
sinalizado
 Os funcionários envolvidos na
atividade devem ter treinamento
de PTA e trabalho em altura
 Todos devem passar por exames que
contemple a atividade de trabalho
em altura.

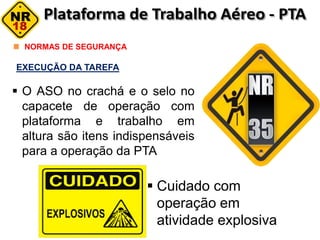

22. NORMAS DE SEGURANÇA
EXECUÇÃO DA TAREFA
 O ASO no crachá e o selo no
capacete de operação com
plataforma e trabalho em
altura são itens indispensáveis
para a operação da PTA
 Cuidado com
operação em
atividade explosiva

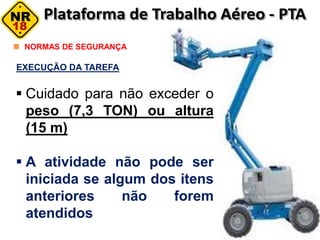

23. NORMAS DE SEGURANÇA
EXECUÇÃO DA TAREFA
 Cuidado para não exceder o
peso (7,3 TON) ou altura
(15 m)
 A atividade não pode ser
iniciada se algum dos itens
anteriores não forem
atendidos

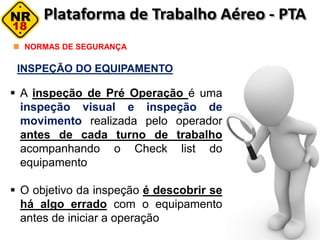

24. INSPEÇÃO DO EQUIPAMENTO
NORMAS DE SEGURANÇA
 A inspeção de Pré Operação é uma
inspeção visual e inspeção de
movimento realizada pelo operador
antes de cada turno de trabalho
acompanhando o Check list do
equipamento
 O objetivo da inspeção é descobrir se
há algo errado com o equipamento
antes de iniciar a operação

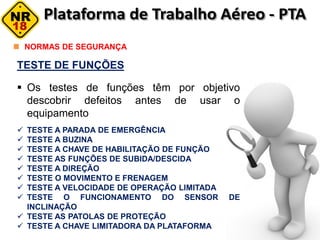

25. TESTE DE FUNÇÕES
 Os testes de funções têm por objetivo
descobrir defeitos antes de usar o
equipamento
 TESTE A PARADA DE EMERGÊNCIA
 TESTE A BUZINA
 TESTE A CHAVE DE HABILITAÇÃO DE FUNÇÃO
 TESTE AS FUNÇÕES DE SUBIDA/DESCIDA
 TESTE A DIREÇÃO
 TESTE O MOVIMENTO E FRENAGEM
 TESTE A VELOCIDADE DE OPERAÇÃO LIMITADA
 TESTE O FUNCIONAMENTO DO SENSOR DE
INCLINAÇÃO
 TESTE AS PATOLAS DE PROTEÇÃO
 TESTE A CHAVE LIMITADORA DA PLATAFORMA
NORMAS DE SEGURANÇA

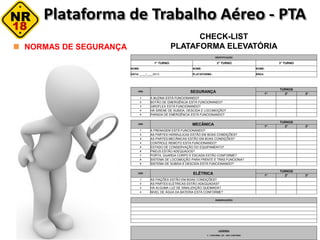

26. CHECK-LIST
PLATAFORMA ELEVATÓRIA
IDENTIFICAÇÃO
1° TURNO 2° TURNO 3° TURNO
NOME: NOME: NOME:
DATA: ____/____/2013 PLATAFORMA: ÁREA:
ORD SEGURANÇA
TURNOS
1° 2° 3°
1 A BUZINA ESTÁ FUNCIONANDO?
2 BOTÃO DE EMERGÊNCIA ESTÁ FUNCIONANDO?
3 GIROFLEX ESTÁ FUNCIONANDO?
4 HÁ SIRENE DE SUBIDA, DESCIDA E LOCOMOÇÃO?
5 PARADA DE EMERGÊNCIA ESTÁ FUNCIONANDO?
ORD MECÂNICA
TURNOS
1° 2° 3°
1 A FRENAGEM ESTÁ FUNCIONANDO?
2 AS PARTES HIDRÁULICAS ESTÃO EM BOAS CONDIÇÕES?
3 AS PARTES MECÂNICAS ESTÃO EM BOAS CONDIÇÕES?
4 CONTROLE REMOTO ESTA FUNCIONANDO?
5 ESTADO DE CONSERVAÇÃO DO EQUIPAMENTO?
6 PNEUS ESTÃO ADEQUADOS?
7 PORTA, GUARDA CORPO E ESCADA ESTÃO CONFORME?
8 SISTEMA DE LOCOMOÇÃO PARA FRENTE E TRÁS FUNCIONA?
9 SISTEMA DE SUBIDA E DESCIDA ESTÁ FUNCIONANDO?
ORD ELÉTRICA
TURNOS
1° 2° 3°
1 AS FIAÇÕES ESTÃO EM BOAS CONDIÇÕES?
2 AS PARTES ELÉTRICAS ESTÃO ADEQUADAS?
3 HÁ ALGUMA LUZ DE SINALIZAÇÃO QUEIMADA?
4 NIVEL DE ÁGUA DA BATERIA ESTÁ CONFORME?
OBSERVAÇÕES
LEGENDA
C - CONFORME | NC - NÃO CONFORME
NORMAS DE SEGURANÇA

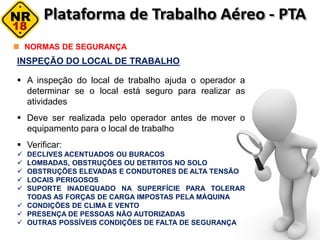

27. INSPEÇÃO DO LOCAL DE TRABALHO
 A inspeção do local de trabalho ajuda o operador a
determinar se o local está seguro para realizar as
atividades
 Deve ser realizada pelo operador antes de mover o
equipamento para o local de trabalho
 Verificar:
 DECLIVES ACENTUADOS OU BURACOS
 LOMBADAS, OBSTRUÇÕES OU DETRITOS NO SOLO
 OBSTRUÇÕES ELEVADAS E CONDUTORES DE ALTA TENSÃO
 LOCAIS PERIGOSOS
 SUPORTE INADEQUADO NA SUPERFÍCIE PARA TOLERAR
TODAS AS FORÇAS DE CARGA IMPOSTAS PELA MÁQUINA
 CONDIÇÕES DE CLIMA E VENTO
 PRESENÇA DE PESSOAS NÃO AUTORIZADAS
 OUTRAS POSSÍVEIS CONDIÇÕES DE FALTA DE SEGURANÇA
NORMAS DE SEGURANÇA

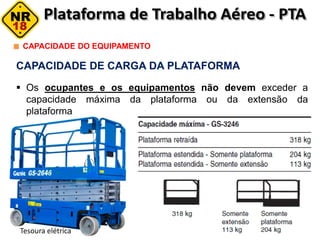

28. CAPACIDADE DE CARGA DA PLATAFORMA
 Os ocupantes e os equipamentos não devem exceder a
capacidade máxima da plataforma ou da extensão da
plataforma
CAPACIDADE DO EQUIPAMENTO
Tesoura elétrica

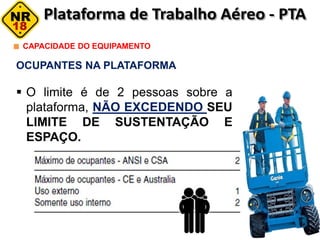

29. OCUPANTES NA PLATAFORMA
 O limite é de 2 pessoas sobre a
plataforma, NÃO EXCEDENDO SEU
LIMITE DE SUSTENTAÇÃO E
ESPAÇO.
CAPACIDADE DO EQUIPAMENTO

30. AUTONOMIA DA BATERIA E SUA TENSÃO DE CARREGAMENTO
RISCOS DE QUEIMADURA
CAPACIDADE DO EQUIPAMENTO
 As baterias contêm ácido
 Use os EPI’S ao trabalhar
com as baterias
 Evite derramamento do
ácido das baterias ou
contato com o mesmo
 Não exponha as baterias
ou o carregador à água
e/ou chuva durante o
carregamento

31. AUTONOMIA DA BATERIA E SUA TENSÃO
DE CARREGAMENTO
RISCOS DE EXPLOSÃO
CAPACIDADE DO EQUIPAMENTO
 Mantenha faíscas, chamas e
cigarros acesos afastados das
baterias
 As baterias
emitem um gás
explosivo

32. CAPACIDADE DO EQUIPAMENTO
 A bandeja de baterias deve permanecer aberta
durante todo o ciclo de carregamento
AUTONOMIA DA BATERIA E SUA TENSÃO DE
CARREGAMENTO
RISCOS DE EXPLOSÃO
 Não toque os
terminais da bateria
ou braçadeiras dos
cabos com ferramentas
que possam provocar
faíscas

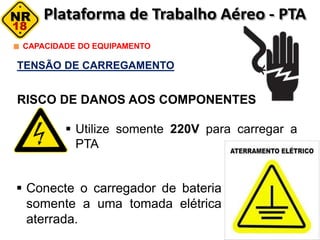

33. TENSÃO DE CARREGAMENTO
RISCO DE DANOS AOS COMPONENTES
CAPACIDADE DO EQUIPAMENTO
 Utilize somente 220V para carregar a
PTA
 Conecte o carregador de bateria
somente a uma tomada elétrica
aterrada.

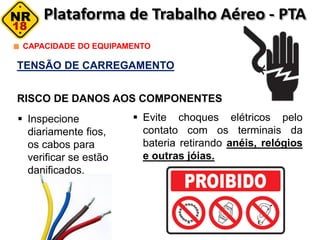

34. TENSÃO DE CARREGAMENTO
RISCO DE DANOS AOS COMPONENTES
CAPACIDADE DO EQUIPAMENTO
 Evite choques elétricos pelo
contato com os terminais da
bateria retirando anéis, relógios
e outras jóias.
 Inspecione
diariamente fios,
os cabos para
verificar se estão
danificados.

35. AUTONOMIA DA BATERIA E SUA TENSÃO DE
CARREGAMENTO
RISCO DE TOMBAMENTO
CAPACIDADE DO EQUIPAMENTO
 Não utilize baterias que
pesem menos do que o
equipamento original. As
baterias são utilizadas
como contrapeso e são
essenciais para a
estabilidade do
equipamento.

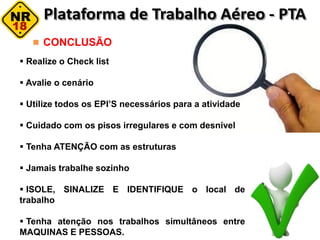

37. CONCLUSÃO
 Realize o Check list
 Avalie o cenário
 Utilize todos os EPI’S necessários para a atividade
 Cuidado com os pisos irregulares e com desnível
 Tenha ATENÇÃO com as estruturas
 Jamais trabalhe sozinho
 ISOLE, SINALIZE E IDENTIFIQUE o local de
trabalho
 Tenha atenção nos trabalhos simultâneos entre
MAQUINAS E PESSOAS.

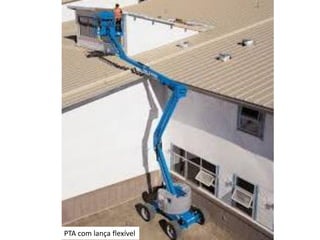

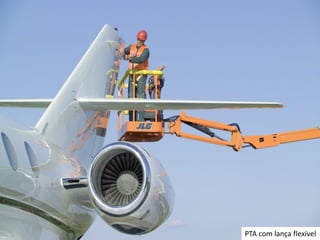

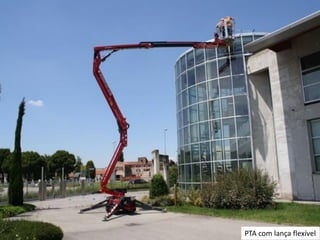

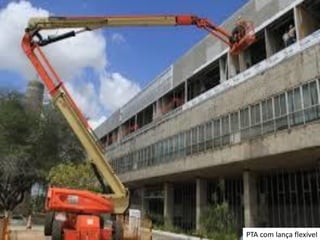

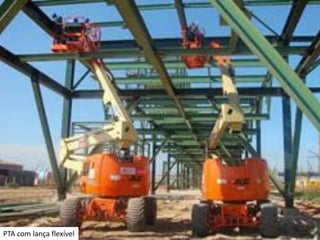

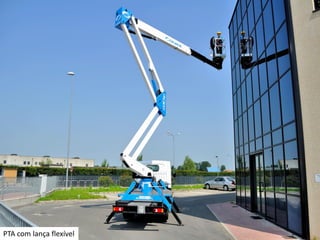

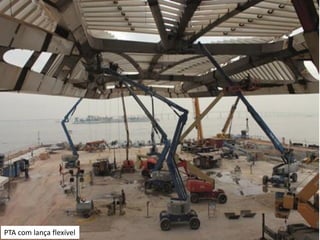

38. PTA com lança flexível

39. PTA com lança flexível

40. PTA com lança flexível

41. PTA com lança flexível

42. PTA com lança flexível

43. PTA com lança flexível

44. PTA com lança flexível

45. PTA com lança flexível

46. PTA com lança flexível

47. 47
Certificamos que OSWALDO BUENO PEDRO, portador do CPF,
080.270.169-83 participou do curso de
OPERADOR DE PLATAFORMA DE TRABALHO AÉREO - PTA
Realizado no dia 03/05/2019 com carga horária de 08 horas e avaliação
satisfatória, conforme exigências da NR18, MTE Portaria nº 4, de 4 de
julho 1995.
Lapa, 03 de maio de 2019
__________________________
Oswaldo Bueno Pedro
RG: 080.270.169-83
___________________
Cíntia da Luz Nunes
Engenheira de Seg. Trabalho
CREA-PR-127395/D
_______________________
Alamir José Machado
Técnico de Seg. Trabalho
Reg. MTE – 35/02261-4

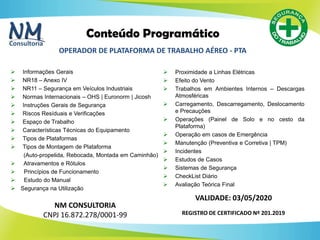

48. 48
 Informações Gerais
 NR18 – Anexo IV
 NR11 – Segurança em Veículos Industriais
 Normas Internacionais – OHS | Euronorm | Jicosh
 Instruções Gerais de Segurança
 Riscos Resíduais e Verificações
 Espaço de Trabalho
 Características Técnicas do Equipamento
 Tipos de Plataformas
 Tipos de Montagem de Plataforma
(Auto-propelida, Rebocada, Montada em Caminhão)
 Atravamentos e Rótulos
 Princípios de Funcionamento
 Estudo do Manual
 Segurança na Utilização
Conteúdo Programático
NM CONSULTORIA
CNPJ 16.872.278/0001-99
OPERADOR DE PLATAFORMA DE TRABALHO AÉREO - PTA
REGISTRO DE CERTIFICADO Nº 201.2019
 Proximidade a Linhas Elétricas
 Efeito do Vento
 Trabalhos em Ambientes Internos – Descargas
Atmosféricas
 Carregamento, Descarregamento, Deslocamento
e Precauções
 Operações (Painel de Solo e no cesto da
Plataforma)
 Operação em casos de Emergência
 Manutenção (Preventiva e Corretiva | TPM)
 Incidentes
 Estudos de Casos
 Sistemas de Segurança
 CheckList Diário
 Avaliação Teórica Final
VALIDADE: 03/05/2020
