Este documento descreve como configurar e instalar um servidor DHCP no Windows Server 2008 para fornecer endereços IP e configurações de rede automaticamente para clientes. Ele explica o papel e funcionamento do DHCP, incluindo como os clientes solicitam endereços IP e como o servidor os fornece e gerencia. Além disso, fornece instruções passo a passo para instalar e configurar um servidor DHCP.

1. INSTALAÇÃODOSERVIDORDEDHCP
MICROSOFT WINDOWS SERVER 2008
ADMINISTRAÇÃODESISTEMASPROPRIETÁRIOS
Joeldson Costa Damasceno

2. Introdução
• Nível de Aplicação
- Comunicação entre um cliente e um servidor
- Mesmas características
- Identifica o cliente quem inicia a comunicação

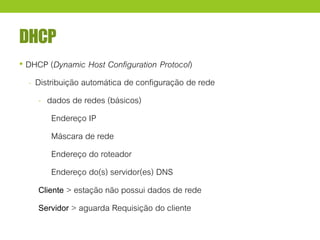

3. DHCP
• DHCP (Dynamic Host Configuration Protocol)
- Distribuição automática de configuração de rede
- dados de redes (básicos)
Endereço IP
Máscara de rede
Endereço do roteador
Endereço do(s) servidor(es) DNS
Cliente > estação não possui dados de rede
Servidor > aguarda Requisição do cliente

4. DHCP
• Como o cliente não possui dados de rede
• Não possui IP
- a comunicação deve ser orientada a MAC
• Não conhece o servidor
- A requisição deve ser um broadcast IP (restrita ao enlace local)
• Broadcast
- Deve ser UDP (sem conexão)

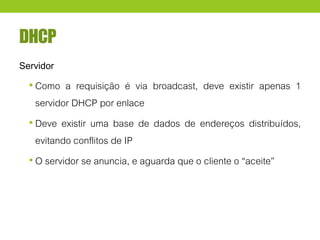

5. DHCP
Servidor
• Como a requisição é via broadcast, deve existir apenas 1
servidor DHCP por enlace
• Deve existir uma base de dados de endereços distribuídos,
evitando conflitos de IP
• O servidor se anuncia, e aguarda que o cliente o “aceite”

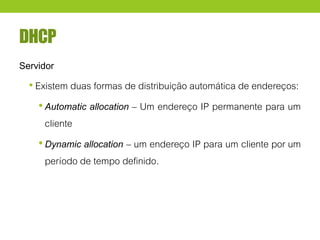

6. DHCP
Servidor
• Existem duas formas de distribuição automática de endereços:
•Automatic allocation – Um endereço IP permanente para um
cliente
•Dynamic allocation – um endereço IP para um cliente por um
período de tempo definido.

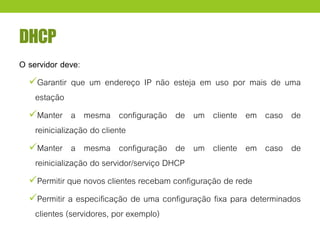

7. DHCP
O servidor deve:
Garantir que um endereço IP não esteja em uso por mais de uma
estação
Manter a mesma configuração de um cliente em caso de
reinicialização do cliente
Manter a mesma configuração de um cliente em caso de
reinicialização do servidor/serviço DHCP
Permitir que novos clientes recebam configuração de rede
Permitir a especificação de uma configuração fixa para determinados
clientes (servidores, por exemplo)

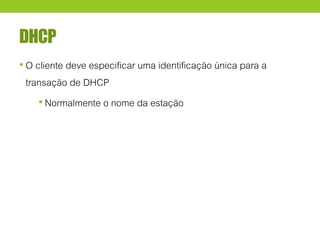

8. DHCP
• O cliente deve especificar uma identificação única para a
transação de DHCP
•Normalmente o nome da estação

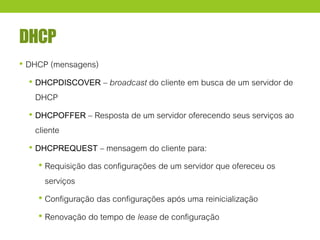

9. DHCP
• DHCP (mensagens)
• DHCPDISCOVER – broadcast do cliente em busca de um servidor de
DHCP
• DHCPOFFER – Resposta de um servidor oferecendo seus serviços ao
cliente
• DHCPREQUEST – mensagem do cliente para:
• Requisição das configurações de um servidor que ofereceu os
serviços
• Configuração das configurações após uma reinicialização
• Renovação do tempo de lease de configuração

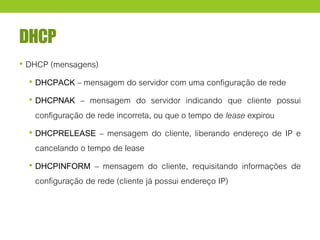

10. DHCP
• DHCP (mensagens)
• DHCPACK – mensagem do servidor com uma configuração de rede
• DHCPNAK – mensagem do servidor indicando que cliente possui
configuração de rede incorreta, ou que o tempo de lease expirou
• DHCPRELEASE – mensagem do cliente, liberando endereço de IP e
cancelando o tempo de lease
• DHCPINFORM – mensagem do cliente, requisitando informações de
configuração de rede (cliente já possui endereço IP)

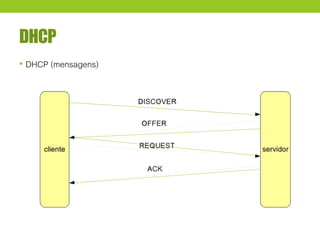

11. DHCP
• DHCP (mensagens)

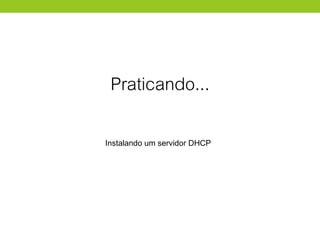

12. Praticando...
Instalando um servidor DHCP

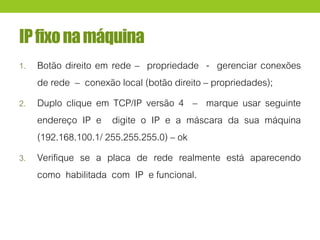

13. IPfixonamáquina

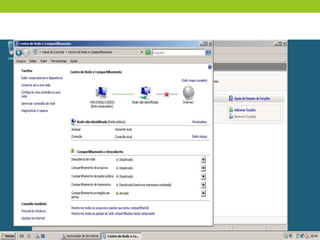

1. Botão direito em rede – propriedade - gerenciar conexões
de rede – conexão local (botão direito – propriedades);

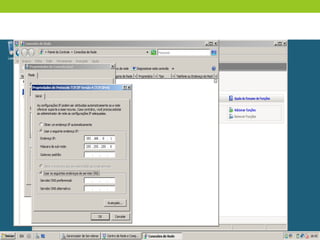

2. Duplo clique em TCP/IP versão 4 – marque usar seguinte
endereço IP e digite o IP e a máscara da sua máquina
(192.168.100.1/ 255.255.255.0) – ok
3. Verifique se a placa de rede realmente está aparecendo
como habilitada com IP e funcional.

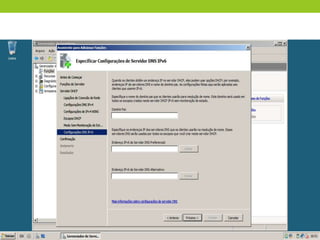

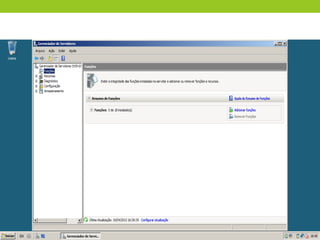

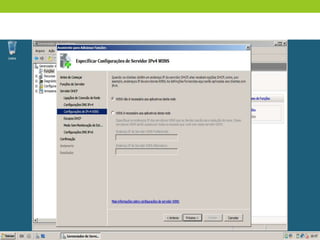

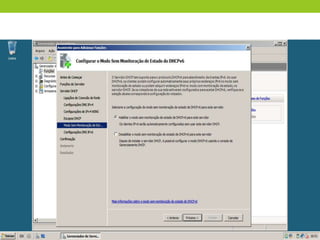

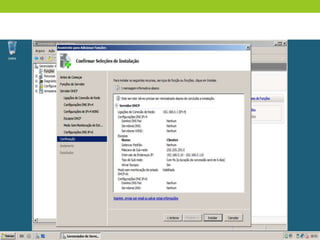

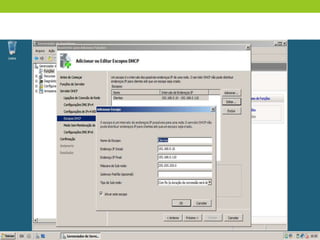

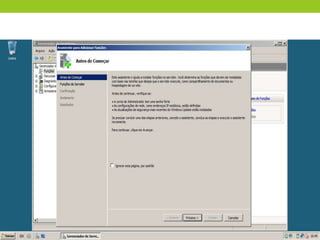

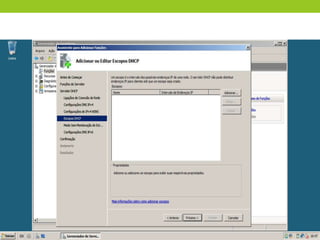

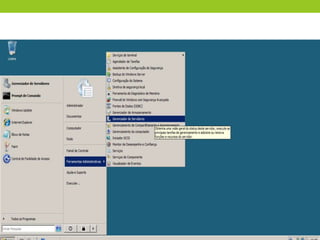

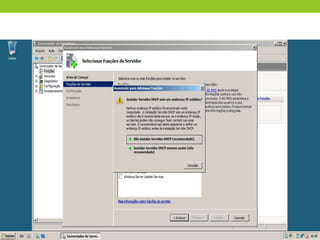

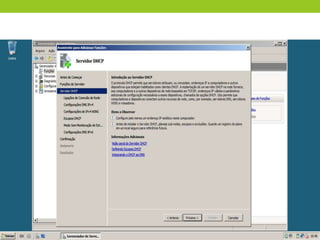

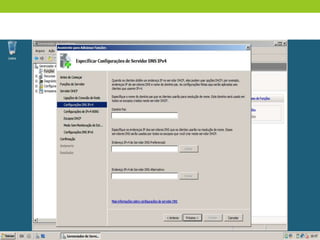

14. Instalação do DHCP no servidor

32. Eaí?Estáfuncionando?

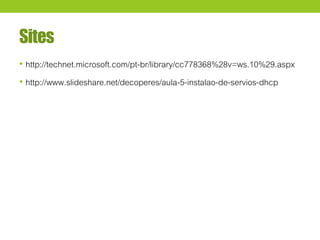

33. Sites
• http://technet.microsoft.com/pt-br/library/cc778368%28v=ws.10%29.aspx
• http://www.slideshare.net/decoperes/aula-5-instalao-de-servios-dhcp
