UNIDADE DE NEGÓCIOS DE IRECÊ

ETA - IBITITÁ
ESTAÇÃO DE TRATAMENTO DE ÁGUA

PROJETO

E S T U D O DE C A S O S-

PRODUÇÃO
MAIS LIMP A

Irecê
2010

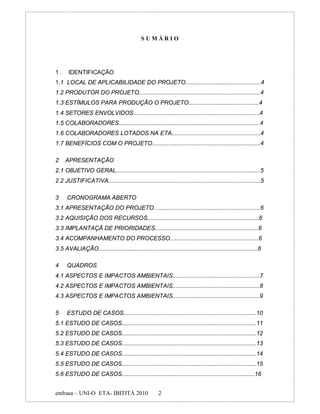

SUMÁRIO

1. IDENTIFICAÇÃO
1.1 LOCAL DE APLICABILIDADE DO PROJETO..............................................4
1.2 PRODUTOR DO PROJETO..........................................................................4
1.3 ESTÍMULOS PARA PRODUÇÃO O PROJETO...........................................4
1.4 SETORES ENVOLVIDOS.............................................................................4
1.5 COLABORADORES......................................................................................4
1.6 COLABORADORES LOTADOS NA ETA......................................................4
1.7 BENEFÍCIOS COM O PROJETO..................................................................4

2 APRESENTAÇÃO
2.1 OBJETIVO GERAL........................................................................................5
2.2 JUSTIFICATIVA.............................................................................................5

3 CRONOGRAMA ABERTO
3.1 APRESENTAÇÃO DO PROJETO.................................................................6
3.2 AQUISIÇÃO DOS RECURSOS....................................................................6
3.3 IMPLANTAÇÃ DE PRIORIDADES...............................................................6
3.4 ACOMPANHAMENTO DO PROCESSO......................................................6
3.5 AVALIAÇÃO.................................................................................................6

4 QUADROS
4.1 ASPECTOS E IMPACTOS AMBIENTAIS.....................................................7

5 ESTUDO DE CASOS.................................................................................10
5.1 ESTUDO DE CASOS..................................................................................11
5.2 ESTUDO DE CASOS..................................................................................12
5.3 ESTUDO DE CASOS..................................................................................13
5.4 ESTUDO DE CASOS..................................................................................14
5.5 ESTUDO DE CASOS..................................................................................15
5.6 ESTUDO DE CASOS.................................................................................16

embasa – UNI-O ETA- IBITITÁ 2010 2

5.7 ESTUDO DE CASOS..................................................................................17
5.8 ESTUDO DE CASOS..................................................................................18
5.9 ESTUDO DE CASOS..................................................................................19
5.9.1 OBSERVAÇÕES......................................................................................20

6 AÇÕES DE P + L
6.1 AÇÕES DE P+ L......................................................................................... 21
6.2 AÇÕES DE P + L.........................................................................................22

7 ANÁLISES

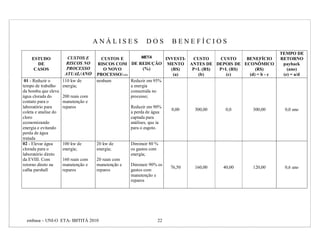

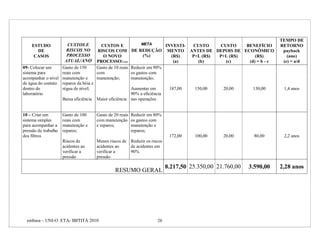

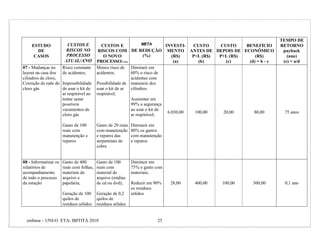

7.1 ANÁLISES DOS BENEFÍCIOS....................................................................23

8 APLICAÇÃO

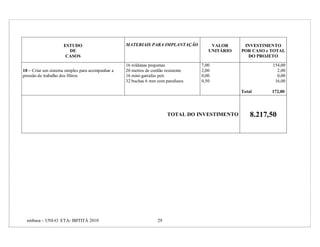

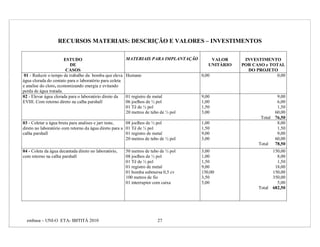

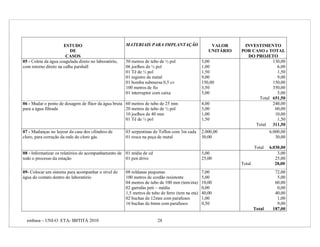

8.1 INVESTIMENTOS........................................................................................28
8.2 INVESTIMENTOS........................................................................................29
8.3 INVESTIMENTOS........................................................................................30

9 REGISTROS COM FOTOS POR CASOS.................................................31

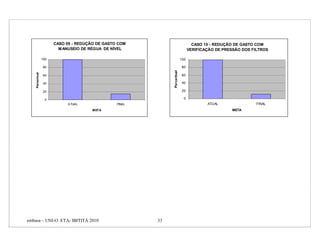

10 GRÁFICOS
10.1 GRÁFICOS................................................................................................32
10.2 GRÁFICOS................................................................................................33
10.3 GRÁFICOS................................................................................................34

11 RELATÓRIO DE AVALIAÇÃO...................................................................35

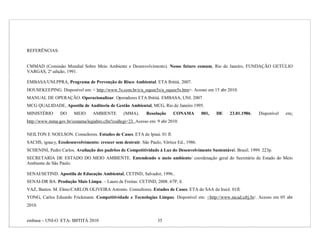

12 REFERÊNCIAS.........................................................................................36

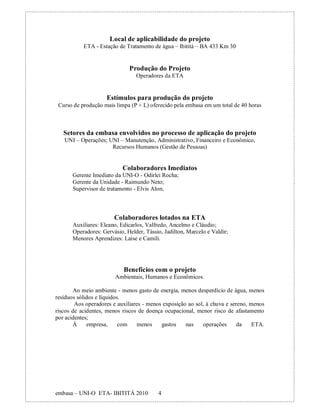

Local de aplicabilidade do projeto
ETA - Estação de Tratamento de água – Ibititá – BA 433 Km 30

Produção do Projeto
Operadores da ETA

Estímulos para produção do projeto
Curso de produção mais limpa (P + L) oferecido pela embasa em um total de 40 horas

Setores da embasa envolvidos no processo de aplicação do projeto
UNI – Operações; UNI – Manutenção, Administrativo, Financeiro e Econômico,
Recursos Humanos (Gestão de Pessoas)

Colaboradores Imediatos
Gerente Imediato da UNI-O - Odirlei Rocha;
Gerente da Unidade - Raimundo Neto;
Supervisor de tratamento - Elvis Alon;

Colaboradores lotados na ETA
Auxiliares: Eleano, Edicarlos, Valfredo, Ancelmo e Cláudio;
Operadores: Gervásio, Helder, Tássio, Jadilton, Marcelo e Valdir;
Menores Aprendizes: Laíse e Camili.

Benefícios com o projeto
Ambientais, Humanos e Econômicos.

Ao meio ambiente - menos gasto de energia, menos desperdício de água, menos
resíduos sólidos e líquidos.
Aos operadores e auxiliares - menos exposição ao sol, à chuva e sereno, menos
riscos de acidentes, menos riscos de doença ocupacional, menor risco de afastamento
por acidentes;
À empresa, com menos gastos nas operações da ETA.


OBJETIVO GERAL:

Implantar mudanças benéficas e boas práticas operacionais no local de trabalho
que venham preservar o meio em que vivemos, com uso responsável dos recursos
naturais, proporcionando qualidade ambiental, social e econômica tanto para as pessoas
atendidas, ou não, assim como para a empresa embasa.

JUSTIFICATIVA:

Conseguir produzir com a menor agressão possível ao meio ambiente.
Com o aparecimento de novas tecnologias em favor do meio ambiente e com
capacitação proporcionada aos empregados, não é mais permissivo que abusem dos
recursos naturais como se jamais fossem acabar. O projeto vem provocar insatisfação no
uso inadequado de equipamentos, no excesso de produtos no tratamento e nas técnicas
de operacionalização. O mesmo terá como finalidade: prevenir incidentes operacionais,
melhorar a satisfação com o trabalho, melhorar os aspectos sociais, ambientais e
econômicos.


CRONOGRAMA ABERTO:

Obs.: “Aberto” devido às possibilidades de mudanças durante a aplicação do projeto

Apresentação do projeto aos gerentes e interessados: será apresentado o
projeto, de preferência por meio de slides, mostrando os pontos que sofrerão
interferência de mudança e as possibilidades de realização para não deixar utopias no
projeto.

Aquisição dos recursos - provenientes da economia de produtos usados no
tratamento da água; cota mensal da ETA pelo gerente da Unidade; provenientes de
fundos para projetos da empresa embasa.

Implantação das prioridades: serão nomeados por prioridade os estudos de
casos possíveis e necessários de mudança, indo do 1° ao último. Ex: O estudo de caso
n° 7 do projeto pode se tornar prioridade n° 01.

Acompanhamento do processo com relatórios e visitas: cada etapa realizada
será acompanhada através de um relatório (planilha) com as informações antes e depois
da implantação, assim como o olhar e críticas sugestivas pelos gerentes e supervisor de
tratamento.

Avaliação – Através de relatórios, acompanhamento dos impactos positivos e
negativos, sociais, ambientais e econômicos.

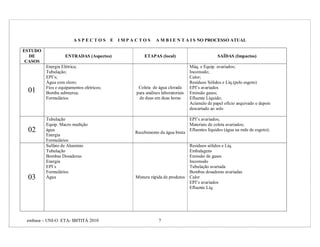

ASPECTOS E IMPACTOS A M B I E N T A I S NO PROCESSO ATUAL

ESTUDO
DE ENTRADAS (Aspectos) ETAPAS (local) SAÍDAS (Impactos)
CASOS
Energia Elétrica; Máq. e Equip. avariados;
Tubulação; Incomodo;
EPI’s; Calor;
Água com cloro; Resíduos Sólidos e Líq.(pelo esgoto)
Fios e equipamentos elétricos; Coleta de água clorada EPI’s avariados
01 Bomba submersa; para análises laboratoriais Emissão gases;
Formulários de duas em duas horas Efluente Líquido;
Acúmulo de papel ofício arquivado e depois
descartado ao solo

Tubulação EPI’s avariados;
Equip. Macro medição Materiais de coleta avariados;
02 água
Recebimento da água bruta
Efluentes líquidos (água na rede de esgoto);
Energia
Formulários
Sulfato de Alumínio Resíduos sólidos e Líq.
Tubulação Embalagens
Bombas Dosadoras Emissão de gases
Energia Incomodo
EPI´s Tubulação avariada
Formulários Bombas dosadoras avariadas
03 Água Mistura rápida de produtos Calor
EPI’s avariados
Efluente Líq.


ESTUDO
CASOS
Água coagulada Efluente Líq. / Lodo
Tubulação Tubulação avariada
Formulários Resíduos sólidos e Líq
04 EPI’s Decantação EPi’s avariados
Limpeza Equip. e bombas avariados
Energia Calor
Bombas
Água decantada / Filtrada Efluente Líq. / Lodo
Tubulação Tubulação avariada
Formulários Resíduos sólidos e Líq
EPI’s EPi’s avariados
05 Limpeza (material)
Filtração
Equipamentos. e bombas avariados
Energia Calor;
Bombas / sopradores Registros avariados
Registros manuais
Cloro gás; Bombas e Equip. avariados
Tubulação Incomodo
Formulários Calor
EPI’s Resíduos Sólidos e Líq.
06 Limpeza Desinfecção EPI’s avariados
Energia Emissão gases
Bombas dosadoras Efluente Líquido
Água Embalagens
Tinas
Energia; Equipamentos avariados;
Equipamentos elétricos Resíduos sólidos e líquidos;
Tubulação; Efluente líquido.
07 Registros;
Lavagem de Filtros
Calor;
Água; Incomodo;
Sopradores;


ESTUDO
CASOS
Energia; Calor;
Produtos de limpeza (ácido muriático, água Incomodo;
sanitária, sabão, detergentes...) Resíduos sólidos;
Materiais de limpeza (pano, vassouras, sacos Resíduos líquidos;
plásticos, coletores de lixo, enxadas, pás, Higiene, Limpeza,
08 rastelos, tesouras..) conservação e
Graxa; arquivamento.
Óleo;
Armários;
Formulários;
Arquivos de papelão e plástico
Tubulação; Equipamentos avariados
Água; Nível de água do Resíduos sólidos;
09 Tinta; reservatório de contato Resíduos líquidos
solventes
Água Caixa de passagem de água Resíduos sólidos
10 Madeira dos filtros para o Equipamentos avariados
Tela de plástico reservatório de contato

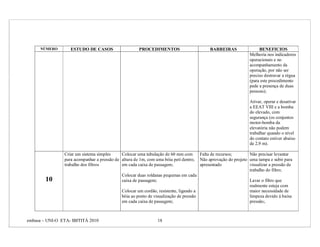

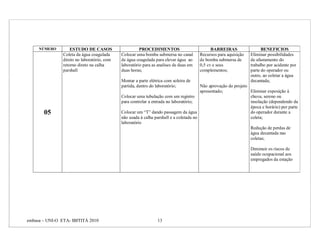

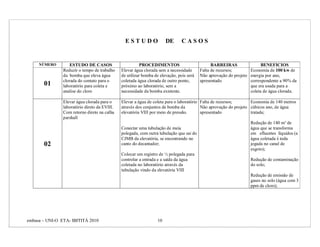

ESTUDO DE CASOS

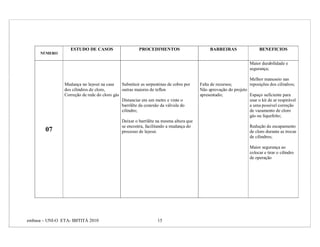

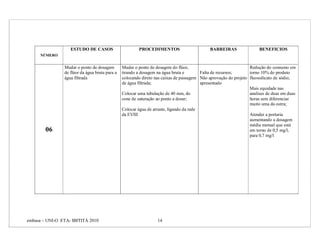

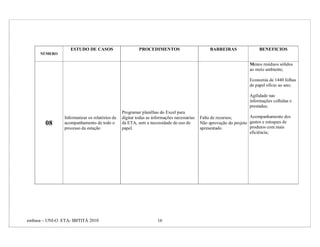

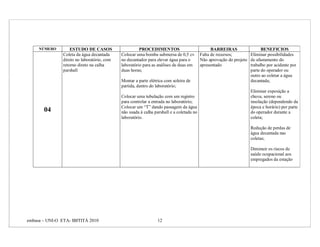

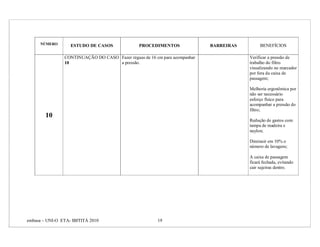

NÚMERO ESTUDO DE CASOS PROCEDIMENTOS BARREIRAS BENEFICIOS
Reduzir o tempo de trabalho Elevar água clorada sem a necessidade Falta de recursos; Economia de 100 kw de
da bomba que eleva água de utilizar bomba de elevação, pois será Não aprovação do projeto energia por ano,
clorada do contato para o coletada água clorada de outro ponto, apresentado correspondente a 90% da
01 laboratório para coleta e próximo ao laboratório, sem a que era usada para a
analise do cloro necessidade da bomba existente. coleta de água clorada.

Elevar água clorada para o Elevar a água de coleta para o laboratório Falta de recursos; Economia de 140 metros
laboratório direto da EVIII. através dos conjuntos de bomba da Não aprovação do projeto cúbicos ano, de água
Com retorno direto na calha elevatória VIII por meio de pressão. apresentado tratada;
parshall
Redução de 140 m³ de
Conectar uma tubulação de meia água que se transforma
polegada, com outra tubulação que sai do em efluentes líquidos (a
CJMB da elevatória, se encontrando no água coletada é toda
02 canto do decantador; jogada no canal de
esgoto);
Colocar um registro de ½ polegada para
controlar a entrada e a saída da água Redução de contaminação
coletada no laboratório através da do solo;
tubulação vindo da elevatória VIII
Redução de emissão de
gases no solo (água com 3
ppm de cloro);


Eliminar possibilidades
de afastamento do
trabalho por acidente por
parte do operador e ou
coletadores da UNI ao
coletar a água bruta;
Conectar uma tubulação de meia
polegada na rede de chegada de água
Eliminar exposição à
bruta no ponto em frente a casa de
chuva, sereno ou
cloração ate o laboratório, por meio de
Coletar a água bruta para insolação (dependendo da
pressão da rede;
analises e jarr teste, direto no Falta de recursos; época e horário) por parte
03 laboratório com retorno da
Colocar um registro para controlar a
Não aprovação do projeto do operador e dos
água direto para a calha apresentado coletadores da UNI,
entrada e a saída da água coletada no
parshall durante a coleta;
laboratório através da tubulação;
Ausência de perdas da
Obs: a água bruta ficará como um by
água bruta nas coletas;
pass
Diminuir os riscos de
saúde ocupacional aos
empregados da estação


Coleta da água decantada Colocar uma bomba submersa de 0,5 cv Falta de recursos; Eliminar possibilidades
direto no laboratório, com no decantador para elevar água para o Não aprovação do projeto de afastamento do
retorno direto na calha laboratório para as análises de duas em apresentado trabalho por acidente por
parshall duas horas; parte do operador ou
outro ao coletar a água
Montar a parte elétrica com soleira de decantada;
partida, dentro do laboratório;
Eliminar exposição a
Colocar uma tubulação com um registro chuva, sereno ou
para controlar a entrada no laboratório; insolação (dependendo da
Colocar um “T” dando passagem da água época e horário) por parte
04 não usada à calha parshall e a coletada no do operador durante a
laboratório. coleta;

Redução de perdas de
água decantada nas
coletas;



Coleta da água coagulada Colocar uma bomba submersa no canal Recursos para aquisição Eliminar possibilidades
direto no laboratório, com de água coagulada para elevar água ao de bomba submersa de de afastamento do
retorno direto na calha laboratório para as analises de duas em 0,5 cv e seus trabalho por acidente por
parshall duas horas; complementos; parte do operador ou
outro, ao coletar a água
Montar a parte elétrica com soleira de decantada;
partida, dentro do laboratório; Não aprovação do projeto
apresentado; Eliminar exposição à
Colocar uma tubulação com um registro chuva, sereno ou
para controlar a entrada no laboratório; insolação (dependendo da
época e horário) por parte
05 Colocar um “T” dando passagem da água do operador durante a
não usada à calha parshall e a coletada no coleta;
laboratório
Redução de perdas de
água decantada nas
coletas;



ESTUDO DE CASOS PROCEDIMENTOS BARREIRAS BENEFICIOS
NÚMERO

Mudar o ponto de dosagem Mudar o ponto de dosagem do flúor, Redução do consumo em
de flúor da água bruta para a tirando a dosagem na água bruta e Falta de recursos; torno 10% do produto
água filtrada colocando direto nas caixas de passagem Não aprovação do projeto fluossilicato de sódio;
de água filtrada; apresentado
Mais equidade nas
Colocar uma tubulação de 40 mm, do analises de duas em duas
cone de saturação ao ponto a dosar; horas sem diferenciar
muito uma da outra;
Colocar água de arraste, ligando da rede
da EVIII Atender a portaria
aumentando a dosagem
média mensal que está
06 em torno de 0,5 mg/l,
para 0,7 mg/l


NÚMERO

Maior durabilidade e
segurança;

Melhor manuseio nas
Mudança no layout na casa Substituir as serpentinas de cobre por Falta de recursos; reposições dos cilindros;
dos cilindros de cloro, outras maiores de teflon Não aprovação do projeto
Correção de rede do cloro gás apresentado; Espaço suficiente para
Distanciar em um metro e vinte o usar o kit de ar respirável
barrilête da conexão da válvula do a uma possível correção
cilindro; de vazamento de cloro
gás ou liquefeito;
Deixar o barrilête na mesma altura que
se encontra, facilitando a mudança do Redução de escapamento
07 processo de layout. de cloro durante as trocas
de cilindros;

Maior segurança ao
colocar e tirar o cilindro
de operação


NÚMERO

Menos resíduos sólidos
ao meio ambiente;

Economia de 1440 folhas
de papel ofício ao ano;

Agilidade nas
informações colhidas e
prestadas;
Programar planilhas do Excel para
Informatizar os relatórios de digitar todas as informações necessárias Falta de recursos; Acompanhamento dos
08 acompanhamento de todo o da ETA, sem a necessidade do uso de Não aprovação do projeto gastos e estoques de
processo da estação papel. apresentado produtos com mais
eficiência;


Eliminar possibilidades
de acidente por parte do
operador ao acompanhar
o nível do contato;
Colocar uma tubulação de 100 mm com
4 metros de comprimento, dentro do Eliminar exposição à
contato; chuva, sereno ou
insolação (dependendo da
Colocar uma bóia de garrafa peti, no tubo época e horário) por parte
dentro do contato; do operador durante o
Colocar um sistema para
acompanhamento do
acompanhar o nível de água
Prender um cordão, resistente, da bóia nível do contato;
do contato dentro do
peti, até o canto esquerdo do contato e Falta de recursos;
laboratório para melhorar a
também ao laboratório; Não aprovação do projeto Melhoria ergonômica por
operacionalização no
apresentado não ser necessário
processo de distribuição de
Colocar pequenas roldanas (10) para levantar a régua e escorar
água tratada e nas possíveis
facilitar o correr do cordão ligado à bóia; durante a recuperação do
09 perdas por extravasamento
nível do contato;
Colocar a bóia pequena no poste de
iluminação próximo á EVIII que servirá Eliminar gastos com
de escala; reparos da bóia e da régua
existentes;


Melhoria nos indicadores
operacionais e no
acompanhamento da
operação, por não ser
preciso destravar a régua
(para este procedimento
pede a presença de duas
pessoas);

Ativar, operar e desativar
a EEAT VIII e a bomba
do elevado, com
segurança (os conjuntos
motor-bomba da
elevatória não podem
trabalhar quando o nível
do contato estiver abaixo
de 2,9 m).

Criar um sistema simples Colocar uma tubulação de 60 mm com Falta de recursos; Não precisar levantar
para acompanhar a pressão de altura de 1m, com uma bóia peti dentro, Não aprovação do projeto uma tampa e subir para
trabalho dos filtros em cada caixa de passagem; apresentado visualizar a pressão de
trabalho do filtro;
Colocar duas roldanas pequenas em cada
10 caixa de passagem; Lavar o filtro que
realmente esteja com
Colocar um cordão, resistente, ligando a maior necessidade de
bóia ao ponto de visualização de pressão limpeza devido à baixa
em cada caixa de passagem; pressão;.


NÚMERO ESTUDO DE CASOS PROCEDIMENTOS BARREIRAS BENEFÍCIOS

CONTINUAÇÃO DO CASO Fazer réguas de 16 cm para acompanhar Verificar a pressão de
10 a pressão. trabalho do filtro
visualizando no marcador
por fora da caixa de
passagem;

Melhoria ergonômica por
não ser necessário
esforço físico para
acompanhar a pressão do
filtro;
10
Redução de gastos com
tampa de madeira e
naylon;

Diminuir em 10% o
número de lavagens;

A caixa de passagem
ficará fechada, evitando
cair sujeiras dentro.

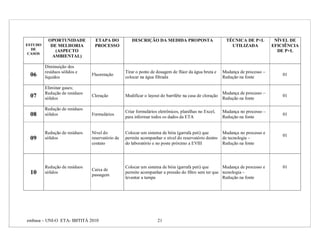

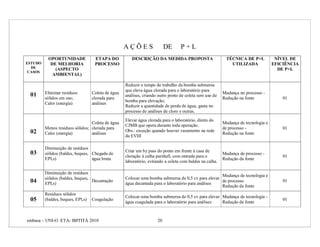

AÇÕES DE P+L
OPORTUNIDADE ETAPA DO DESCRIÇÃO DA MEDIDA PROPOSTA TÉCNICA DE P+L NÍVEL DE
ESTUDO DE MELHORIA PROCESSO UTILIZADA EFICIÊNCIA
DE (ASPECTO DE P+L
CASOS
AMBIENTAL)

Reduzir o tempo de trabalho da bomba submersa
que eleva água clorada para o laboratório para
01 Eliminar resíduos Coleta de água Mudança no processo -
análises, criando outro ponto de coleta sem uso de
sólidos em uso; clorada para Redução na fonte 01
bomba para elevação;
Calor (energia) análises
Reduzir a quantidade de perda de água, gasta no
processo de análises de cloro e outras.
Elevar água clorada para o laboratório, direto do
Coleta de água Mudança de tecnologia e
CJMB que opera durante toda operação.
Menos resíduos sólidos; clorada para de processo - 01
02 Obs.: exceção quando houver vazamento na rede
Calor (energia) análises Redução na fonte
da EVIII

Diminuição de resíduos
03 Criar um by pass do ponto em frente à casa de
sólidos (baldes, beques, Chegada de Mudança de processo -
cloração à calha parshall, com entrada para o 01
EPI,s) água bruta Redução da fonte
laboratório, evitando a coleta com baldes na calha.

Diminuição de resíduos
Mudança de tecnologia e
sólidos (baldes, beques, Colocar uma bomba submersa de 0,5 cv para elevar
04 EPI,s)
Decantação
água decantada para o laboratório para análises
de processo 01
Redução da fonte
Resíduos sólidos
Colocar uma bomba submersa de 0,5 cv para elevar Mudança de tecnologia -
05 (baldes, beques, EPI,s) Coagulação
água coagulada para o laboratório para análises Redução da fonte
01


OPORTUNIDADE ETAPA DO DESCRIÇÃO DA MEDIDA PROPOSTA TÉCNICA DE P+L NÍVEL DE
ESTUDO DE MELHORIA PROCESSO UTILIZADA EFICIÊNCIA
DE (ASPECTO DE P+L
CASOS
AMBIENTAL)

Diminuição dos
resíduos sólidos e Tirar o ponto de dosagem de flúor da água bruta e Mudança de processo –
06 líquidos
Fluoretação
colocar na água filtrada Redução na fonte
01

Eliminar gases;
Redução de resíduos Mudança de processo –
07 sólidos
Cloração Modificar o layout do barrilête na casa de cloração
Redução na fonte
01

Redução de resíduos
Criar formulários eletrônicos, planilhas no Excel, Mudança no processo –
08 sólidos Formulários
para informar todos os dados da ETA Redução na fonte
01

Redução de resíduos Nível do Colocar um sistema de bóia (garrafa peti) que Mudança no processo e
01
09 sólidos reservatório de permite acompanhar o nível do reservatório dentro de tecnologia –
contato do laboratório e no poste próximo a EVIII Redução na fonte

Redução de resíduos Colocar um sistema de bóia (garrafa peti) que Mudança de processo e 01
Caixa de
10 sólidos
passagem
permite acompanhar a pressão do filtro sem ter que tecnologia –
levantar a tampa Redução na fonte

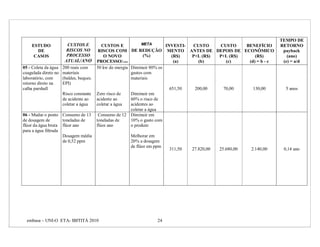

ANÁLISES DOS BENEFÍCIOS
TEMPO DE
ESTUDO CUSTOS E CUSTOS E META INVESTI- CUSTO CUSTO BENEFÍCIO RETORNO
DE RISCOS NO RISCOS COM DE REDUÇÃO MENTO ANTES DE DEPOIS DE ECONÔMICO payback
CASOS PROCESSO O NOVO (%) (R$) P+L (R$) P+L (R$) (R$) (ano)
ATUAL/ANO PROCESSO/ANO (a) (b) (c) (d) = b - c (e) = a/d
01 - Reduzir o 110 kw de nenhum Reduzir em 95%
tempo de trabalho energia; a energia
da bomba que eleva consumida no
água clorada do 200 reais com processo;
contato para o manutenção e
laboratório para reparos Reduzir em 90%
0,00 300,00 0,0 300,00 0,0 ano
coleta e analise do a perda de água
cloro captada para
economizando análises, que ia
energia e evitando para o esgoto.
perda de água
tratada
02 - Elevar água 100 kw de 20 kw de Diminuir 80 %
clorada para o energia; energia; os gastos com
laboratório direto energia;
da EVIII. Com 160 reais com 20 reais com
retorno direto na manutenção e manutenção e Diminuir 90% os
76,50 160,00 40,00 120,00 0,6 ano
calha parshall reparos reparos gastos com
manutenção e
reparos


TEMPO DE
03 - Coletar a água 200 reais com 20 reais com Diminuir 80% os
bruta para analises materiais materiais gastos com
e jarr teste, direto (baldes, beques. (baldes, beques. materiais
no laboratório com EPI) EPI)
retorno da água
direto para a calha Risco constante Zero risco de Diminuir em
78,50 200,00 20,00 180,00 0,4 ano
parshall de acidente ao acidente ao 100% o risco de
coletar a água coletar a água acidentes

04 - Coleta da água 200 reais com 50 kw de energia Diminuir 80% os
decantada direto no materiais gastos com
laboratório, com (baldes, beques. materiais
retorno na calha EPI)
parshall
Risco constante Zero risco de Diminuir em 682,50 200,00 70,00 130,00 5,2 anos
de acidente ao acidente ao 100% o risco de
coletar a água coletar a água acidentes ao
coletar a água


TEMPO DE
05 - Coleta da água 200 reais com 50 kw de energia Diminuir 80% os
coagulada direto no materiais gastos com
laboratório, com (baldes, beques. materiais
retorno direto na EPI)
calha parshall 651,50 200,00 70,00 130,00 5 anos
Risco constante Zero risco de Diminuir em
de acidente ao acidente ao 60% o risco de
coletar a água coletar a água acidentes ao
coletar a água
06 - Mudar o ponto Consumo de 13 Consumo de 12 Diminuir em
de dosagem de toneladas de toneladas de 10% o gasto com
flúor da água bruta flúor ano flúor ano o produto
para a água filtrada
Dosagem média Melhorar em
de 0,52 ppm 20% a dosagem
de flúor em ppm
311,50 27.820,00 25.680,00 2.140,00 0,14 ano


TEMPO DE
07 - Mudanças no Risco constante Menos risco de Diminuir em
layout na casa dos de acidentes; acidentes; 60% o risco de
cilindros de cloro, acidentes com
Correção de rede do Impossibilidade Possibilidade de manuseio dos
cloro gás de usar o kit de usar o kit de ar cilindros
ar respirável ao respirável;
tentar sanar Aumentar em
possíveis 99% a segurança
vazamentos de ao usar o kit de
6.030,00 100,00 20,00 80,00 75 anos
cloro gás ar respirável;

Gasto de 100 Gasto de 20 reais Diminuir em
reais com com manutenção 80% os gastos
manutenção e e reparos das com manutenção
reparos serpentinas de e reparos
cobre

08 - Informatizar os Gasto de 400 Gasto de 100 Diminuir em
relatórios de reais com folhas, reais com 75% o gasto com
acompanhamento materiais de material de materiais;
de todo o processo arquivo e arquivo (mídias
da estação papelaria; de cd ou dvd); Reduzir em 90% 28,00 400,00 100,00 300,00 0,1 ano
os resíduos
Geração de 100 Geração de 0,2 sólidos
quilos de quilos de
resíduos sólidos resíduos sólidos


TEMPO DE
09- Colocar um Gasto de 150 Gasto de 10 reais Reduzir em 90%
sistema para reais com com os gastos com
acompanhar o nível manutenção e manutenção; manutenção;
de água do contato reparos da bóia e
dentro do régua de nível; Aumentar em 187,00 150,00 20,00 130,00 1,4 anos
laboratório 90% a eficiência
Baixa eficiência Maior eficiência nas operações

10 – Criar um Gasto de 100 Gasto de 20 reais Reduzir em 80%
sistema simples reais com com manutenção os gastos com
para acompanhar a manutenção e e reparos; manutenção e
pressão de trabalho reparos; reparos;
dos filtros 172,00 100,00 20,00 80,00 2,2 anos
Riscos de Menos riscos de Reduzir os riscos
acidentes ao acidentes ao de acidentes em
verificar a verificar a 90%
pressão pressão

8.217,50 25.350,00 21.760,00 3.590,00 2,28 anos
RESUMO GERAL


RECURSOS MATERIAIS: DESCRIÇÃO E VALORES – INVESTIMENTOS

ESTUDO MATERIAIS PARA IMPLANTAÇÃO VALOR INVESTIMENTO
DE UNITÁRIO POR CASO e TOTAL
CASOS DO PROJETO
01 - Reduzir o tempo de trabalho da bomba que eleva Humano 0,00 0,00
água clorada do contato para o laboratório para coleta
e analise do cloro, economizando energia e evitando
perda de água tratada.
02 - Elevar água clorada para o laboratório direto da 01 registro de metal 9,00 9,00
EVIII. Com retorno direto na calha parshall 06 joelhos de ½ pol 1,00 6,00
01 Tê de ½ pol 1,50 1,50
20 metros de tubo de ½ pol 3,00 60,00
Total 76,50
03 - Coletar a água bruta para analises e jarr teste, 08 joelhos de ½ pol 1,00 8,00
direto no laboratório com retorno da água direto para a 01 Tê de ½ pol 1,50 1,50
calha parshall 01 registro de metal 9,00 9,00
20 metros de tubo de ½ pol 3,00 60,00
Total 78,50
04 - Coleta da água decantada direto no laboratório, 50 metros de tubo de ½ pol 3,00 150,00
com retorno na calha parshall 08 joelhos de ½ pol 1,00 8,00
01 Tê de ½ pol 1,50 1,50
01 registro de metal 9,00 18,00
01 bomba submersa 0,5 cv 150,00 150,00
100 metros de fio 3,50 350,00
01 interruptor com caixa 5,00 5,00
Total 682,50


CASOS DO PROJETO
05 - Coleta da água coagulada direto no laboratório, 50 metros de tubo de ½ pol 3,00 130,00
com retorno direto na calha parshall 06 joelhos de ½ pol 1,00 6,00
01 Tê de ½ pol 1,50 1,50
01 registro de metal 9,00 9,00
01 bomba submersa 0,5 cv 150,00 150,00
100 metros de fio 3,50 350,00
01 interruptor com caixa 5,00 5,00
Total 651,50
06 - Mudar o ponto de dosagem de flúor da água bruta 60 metros de tubo de 25 mm 4,00 240,00
para a água filtrada 20 metros de tubo de ½ pol 3,00 60,00
10 joelhos de 40 mm 1,00 10,00
01 Tê de ½ pol 1,50 1,50
Total 311,50
07 - Mudanças no layout da casa dos cilindros de 03 serpentinas de Teflon com 3m cada 2.000,00 6.000,00
cloro, para correção da rede do cloro gás. 01 rosca na peça de metal 30,00 30,00

Total 6.030,00
08 - Informatizar os relatórios de acompanhamento de 01 mídia de cd 3,00 3,00
todo o processo da estação 01 pen drive 25,00 25,00
Total 28,00
09- Colocar um sistema para acompanhar o nível de 08 roldanas pequenas 7,00 72,00
água do contato dentro do laboratório 100 metros de cordão resistente 5,00 5,00
04 metros de tubo de 100 mm (tem/eta) 10,00 60,00
02 garrafas peti – média 0,00 0,00
1,5 metros de tubo de ferro (tem na eta) 40,00 40,00
02 buchas de 12mm com parafusos 1,00 1,00
16 buchas de 6mm com parafusos 0,50 9,00
Total 187,00


CASOS DO PROJETO

16 roldanas pequenas 7,00 154,00
10 – Criar um sistema simples para acompanhar a 20 metros de cordão resistente 2,00 2,00
pressão de trabalho dos filtros 16 mini-garrafas peti 0,00 0,00
32 buchas 6 mm com parafusos 0,50 16,00

Total 172,00

TOTAL DO INVESTIMENTO 8.217,50

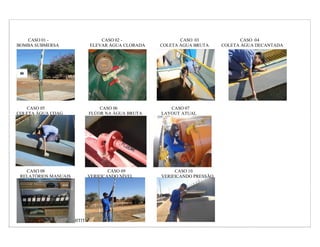

CASO 01 - CASO 02 - CASO 03 CASO 04
BOMBA SUBMERSA ELEVAR ÁGUA CLORADA COLETA ÁGUA BRUTA COLETA ÁGUA DECANTADA

CASO 05 CASO 06 CASO 07
COLETA ÀGUA COAG FLÚOR NA ÀGUA BRUTA LAYOUT ATUAL

CASO 08 CASO 09 CASO 10
RELATÓRIOS MANUAIS VERIFICANDO NÍVEL VERIFICANDO PRESSÃO

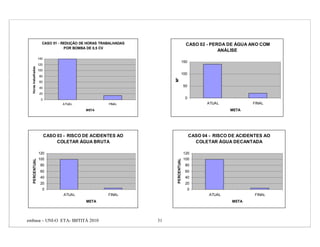

CASO 01 - REDUÇÃO DE HORAS TRABALHADAS CASO 02 - PERDA DE ÁGUA ANO COM
POR BOMBA DE 0,5 CV
ANÁLISE
140
150
120
Horas trabalhadas

100
100
80

M³
60
40
50

20
0 0
ATUAL FINAL ATUAL FINAL
META META

CASO 03 - RISCO DE ACIDENTES AO CASO 04 - RISCO DE ACIDENTES AO
COLETAR ÁGUA BRUTA COLETAR ÁGUA DECANTADA

120 120
100 100

PERCENTUAL
PERCENTUAL

80 80
60 60
40 40
20 20
0 0
META META


CASO 05 - RISCO DE ACIDENTES AO C A SO 0 6 - M ÉD IA D E F LÚ O R CASO 06 - CONSUMO DE
ao ano
COLETAR ÁGUA COAGULADA FLÚOR

0,9
14
120 0,8

0,7
100
PERCENTUAL

0,6
80 13
0,5
60
0,4
40 0,3
12
20 0,2

0 0,1

ATUAL FINAL 0 ATUAL FINAL
ATUAL FINAL 11
META META M ET A

CASO 07 - RISCOS DE ACIDENTES AO CASO 08 - REDUÇÃO DE RESÍDUOS SÓLIDOS
MANUSEIAR CILINDROS DE CLORO
100
100
80
80
60
Percentual

60

40 Kg 40

20 20

0 0
META META


CASO 09 - REDUÇÃO DE GASTO COM CASO 10 - REDUÇÃO DE GASTO COM
M ANUSEIO DE RÉGUA DE NÍVEL VERIFICAÇÃO DE PRESSÃO DOS FILTROS

100 100

80 80

Percentual
Percentual

60 60

40 40

20 20

0 0
META META


RELATÓRIOS DE AVALIAÇÃO

IMPLANTAÇÃO RESULTADO APÓS IMPLANTAÇÃO
CASO OBSERVAÇÃO

INÍCIO FIM RUIM BOM EXCELENTE

01
02
03
04
05
06
07
08
09
10


REFERÊNCIAS:

CMMAD (Comissão Mundial Sobre Meio Ambiente e Desenvolvimento). Nosso futuro comum, Rio de Janeiro, FUNDAÇÃO GETÚLIO
VARGAS, 2ª edição, 1991.

EMBASA/UNI.PPRA, Programa de Prevenção de Risco Ambiental. ETA Ibititá. 2007.
HOUSEKEEPING. Disponível em: < http://www.5s.com.br/e/a_oquee5s/a_oquee5s.htm>. Acesso em 15 abr 2010.
MANUAL DE OPERAÇÃO. Operacionalizar. Operadores ETA Ibititá. EMBASA, UNI. 2007
MCG QUALIDADE, Apostila de Auditoria de Gestão Ambiental, MCG, Rio de Janeiro 1995.
MINISTÉRIO DO MEIO AMBIENTE (MMA). Resolução CONAMA 001, DE 23.01.1986. Disponível em:
http://www.mma.gov.br/conama/legiabre.cfm?codlegi=23. Acesso em: 9 abr 2010.

NEILTON E NOELSON. Consultores. Estudos de Casos. ETA de Ipiaú. 01 fl.
SACHS, ignacy, Ecodesenvolvimento: crescer sem destruir. São Paulo, Vértice Ed., 1986.
SCHENINI, Pedro Carlos. Avaliação dos padrões de Competitividade à Luz do Desenvolvimento Sustentável. Brasil. 1999. 223p.
SECRETARIA DE ESTADO DO MEIO AMBIENTE. Entendendo o meio ambiente/ coordenação geral do Secretário de Estado do Meio
Ambiente de São Paulo.

SENAI/SETIND. Apostila de Educação Ambiental, CETIND, Salvador, 1996..
SENAI-DR BA. Produção Mais Limpa. – Lauro de Freitas: CETIND, 2008. 67P, il.
VAZ, Bastos. M. Elmo/CARLOS OLIVEIRA Antonio. Consultores. Estudos de Casos. ETA do SAA de Irecê. 01fl.
YONG, Carlos Eduardo Frickmann. Competitividade e Tecnologias Limpas. Disponível em: <http://www.nicad.ufrj.br/. Acesso em 05 abr
2010.


Projeto p mais l finalizado

Mais conteúdo relacionado

Destaque

Semelhante a Projeto p mais l finalizado

Mais de Gervasio Mozine

Último

Projeto p mais l finalizado
