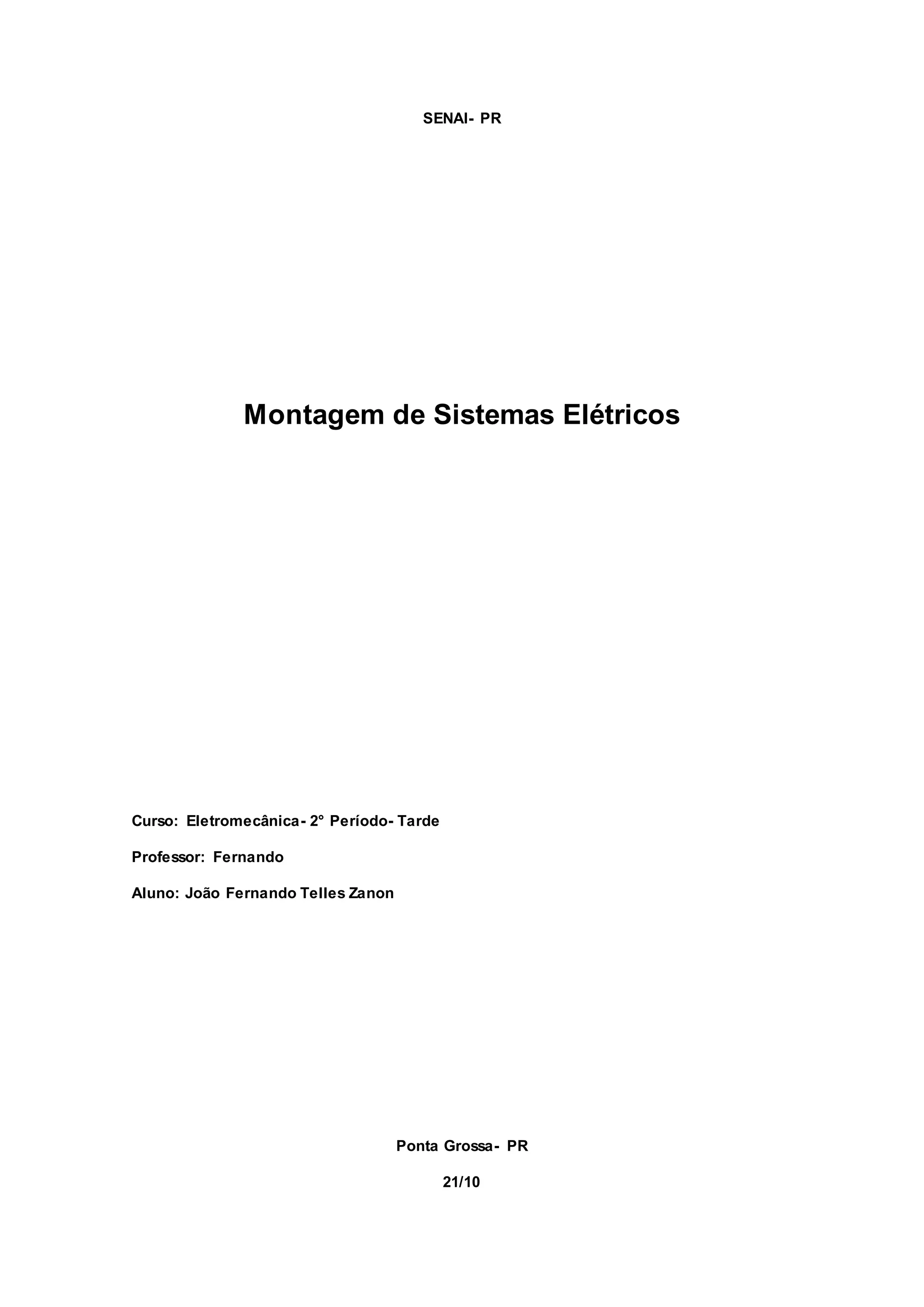

1. SENAI- PR
Montagem de Sistemas Elétricos
Curso: Eletromecânica- 2° Período- Tarde
Professor: Fernando
Aluno: João Fernando Telles Zanon
Ponta Grossa- PR
21/10

2. 01- Monte o diagrama de força e comando para uma partida reversora.
02- Monte o diagrama de força e comando para um motor Dahlander, onde:
B0= desliga, B1= liga em alta, B2= liga em baixa.
03- Monte o diagrama de força e comando para uma partida consecutiva de 5 motores.

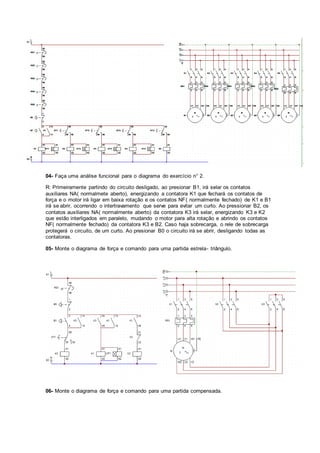

3. 04- Faça uma análise funcional para o diagrama do exercício n° 2.
R: Primeiramente partindo do circuito desligado, ao presionar B1, irá selar os contatos
auxiliares NA( normalmete aberto), energizando a contatora K1 que fechará os contatos de
força e o motor irá ligar em baixa rotação e os contatos NF( normalmente fechado) de K1 e B1
irá se abrir, ocorrendo o intertravamento que serve para evitar um curto. Ao pressionar B2, os
contatos auxiliares NA( normalmente aberto) da contatora K3 irá selar, energizando K3 e K2
que estão interligados em paralelo, mudando o motor para alta rotação e abrindo os contatos
NF( normalmente fechado) da contatora K3 e B2. Caso haja sobrecarga, o rele de sobrecarga
protegerá o circuito, de um curto. Ao presionar B0 o circuito irá se abrir, desligando todas as
contatoras.
05- Monte o diagrama de força e comando para uma partida estrela- triângulo.
06- Monte o diagrama de força e comando para uma partida compensada.

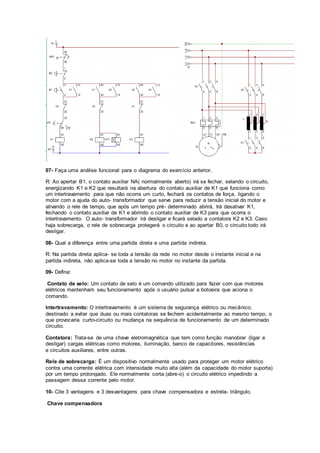

4. 07- Faça uma análise funcional para o diagrama do exercício anterior.
R: Ao apertar B1, o contato auxiliar NA( normalmente aberto) irá se fechar, selando o circuito,
energizando K1 e K2 que resultará na abertura do contato auxiliar de K1 que funciona como
um intertravamento para que não ocorra um curto, fechará os contatos de força, ligando o
motor com a ajuda do auto- transformador que serve para reduzir a tensão inicial do motor e
ativando o rele de tempo, que após um tempo pré- determinado abrirá, Irá desativar K1,
fechando o contato auxiliar de K1 e abrindo o contato auxiliar de K3 para que ocorra o
intertravamento. O auto- transformador irá desligar e ficará selado a contatora K2 e K3. Caso
haja sobrecarga, o rele de sobrecarga protegerá o circuito e ao apertar B0, o circuito todo irá
desligar.
08- Qual a diferença entre uma partida direta e uma partida indireta.
R: Na partida direta aplica- se toda a tensão da rede no motor desde o instante inicial e na
partida indireta, não aplica-se toda a tensão no motor no instante da partida.
09- Defina:
Contato de selo: Um contato de selo é um comando utilizado para fazer com que motores
elétricos mantenham seu funcionamento após o usuário pulsar a botoeira que aciona o
comando.
Intertravamento: O intertravamento é um sistema de segurança elétrico ou mecânico,
destinado a evitar que duas ou mais contatoras se fechem acidentalmente ao mesmo tempo, o
que provocaria curto-circuito ou mudança na sequência de funcionamento de um determinado
circuito.
Contatora: Trata-se de uma chave eletromagnética que tem como função manobrar (ligar e
desligar) cargas elétricas como motores, iluminação, banco de capacitores, resistências
e circuitos auxiliares, entre outras.
Rele de sobrecarga: É um dispositivo normalmente usado para proteger um motor elétrico
contra uma corrente elétrica com intensidade muito alta (além da capacidade do motor suporta)
por um tempo prolongado. Ele normalmente corta (abre-o) o circuito elétrico impedindo a
passagem dessa corrente pelo motor.
10- Cite 3 vantagens e 3 desvantagens para chave compensadora e estrela- triângulo.
Chave compensadora

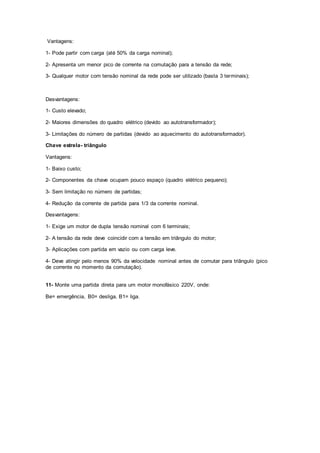

5. Vantagens:
1- Pode partir com carga (até 50% da carga nominal);
2- Apresenta um menor pico de corrente na comutação para a tensão da rede;
3- Qualquer motor com tensão nominal da rede pode ser utilizado (basta 3 terminais);
Desvantagens:
1- Custo elevado;
2- Maiores dimensões do quadro elétrico (devido ao autotransformador);
3- Limitações do número de partidas (devido ao aquecimento do autotransformador).
Chave estrela- triângulo
Vantagens:
1- Baixo custo;
2- Componentes da chave ocupam pouco espaço (quadro elétrico pequeno);
3- Sem limitação no número de partidas;
4- Redução da corrente de partida para 1/3 da corrente nominal.
Desvantagens:
1- Exige um motor de dupla tensão nominal com 6 terminais;
2- A tensão da rede deve coincidir com a tensão em triângulo do motor;
3- Aplicações com partida em vazio ou com carga leve.
4- Deve atingir pelo menos 90% da velocidade nominal antes de comutar para triângulo (pico
de corrente no momento da comutação).
11- Monte uma partida direta para um motor monofásico 220V, onde:
Be= emergência, B0= desliga, B1= liga.

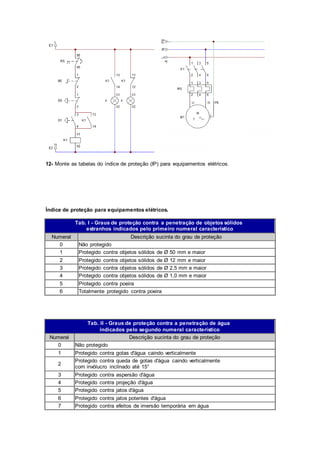

6. 12- Monte as tabelas do índice de proteção (IP) para equipamentos elétricos.
Índice de proteção para equipamentos elétricos.
Tab. I - Graus de proteção contra a penetração de objetos sólidos
estranhos indicados pelo primeiro numeral característico
Numeral Descrição sucinta do grau de proteção
0 Não protegido
1 Protegido contra objetos sólidos de Ø 50 mm e maior
2 Protegido contra objetos sólidos de Ø 12 mm e maior
3 Protegido contra objetos sólidos de Ø 2,5 mm e maior
4 Protegido contra objetos sólidos de Ø 1,0 mm e maior
5 Protegido contra poeira
6 Totalmente protegido contra poeira
Tab. II - Graus de proteção contra a penetração de água
indicados pelo segundo numeral característico
Numeral Descrição sucinta do grau de proteção
0 Não protegido
1 Protegido contra gotas d'água caindo verticalmente
2
Protegido contra queda de gotas d'água caindo verticalmente
com invólucro inclinado até 15°
3 Protegido contra aspersão d'água
4 Protegido contra projeção d'água
5 Protegido contra jatos d'água
6 Protegido contra jatos potentes d'água
7 Protegido contra efeitos de imersão temporária em água

7. 8 Protegido contra efeitos de imersão contínua em água
13- Quais dos motores abaixo tem o melhor (IP) índice de proteção.
A) IP10 C) IP43 E) IP66
B) IP22 D) IP55
Resposta: Letra E

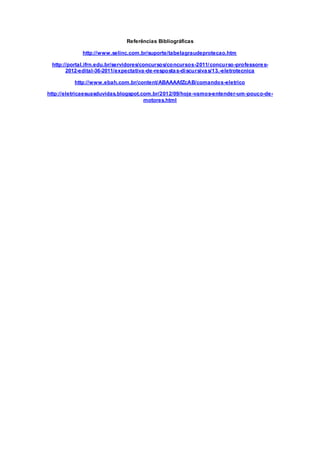

8. Referências Bibliográficas
