1. Transformador toroidal construção de uma casa <<< 1 2 3 >>> Contra os três grandes desvantagens de transformadores quadrados usados para dispositivos de alta potência, tais como: seu tamanho exagerado, peso pesado e de alto custo, que assumiu a tarefa de investigar os processadores usados em amplificadores de alta potência em o mundo e viu que os especialistas na arte que são filipinos, indonésios, Índia e em outros lugares na Ásia; Todos tinham em comum o uso de transformadores Toroidal . Um exemplo são os amplificadores Kesler , Crest Audio , Crell , Konzert , e da Coroa , entre outras marcas. Para determinar isso, fomos forçados a encontrar uma maneira fácil de fazê-los nós mesmos. quadrados verificamos que os transformadores são adequados, usando-os em baixa potência de 1W a 800W, mas se queremos montar poderes superiores; para a economia, tamanho, estabilidade e peso, use transformadores Toroidal. Mais uma vez esperamos que se você estiver indo para construir um Toroidal Transformer com este manual; deve ler o artigo inteiro e completamente, de modo a obter o resultado positivo que todos nós esperamos para realizar essas tarefas. Como sempre, esperamos demonstrar uma forma simples e prática, a hora de erros, tempo e dinheiro, o que em última análise é o mais valioso de todos. No artigo anterior nós ensinamos como fazer transformadores com placas em forma de quadrado ( E ) e na forma de ( I ). Recorde-se que um transformador compreende um enrolamento primário e um enrolamento secundário ferida num núcleo, isolados um do outro, tanto o núcleo e os enrolamentos, como os dois enrolamentos em conjunto. Um transformador pode ser concebida para reduzir a tensão ou a aumentar. Também para isolar a tensão da rede. Aqui vamos explicar como fazer transformadores toroidais (em forma de anel), só ferro-core de silício. NOTA : Todas as informações abaixo fornecerá foi adquirida principalmente da experiência cotidiana. A idéia do nosso site é incentivar mais pessoas a fazer e viver eletrônica, apesar de seu pouco conhecimento. Por que não usar uma linguagem complicada e contamos com fórmulas complexas que podem desencorajar iniciantes ou pessoas que praticam a auto - aprendizagem.

2. Recorde-se que os enrolamentos de um transformador de fio magnético são envernizados com uma camada dielétrica, que serve como um isolador eléctrico. São enrolados em torno do núcleo à mão ou usando uma máquina. O número de espiras de fio de determinar a tensão, uma rotação completa em torno do núcleo é equivalente a um retorno. enrolamento primário recebe tensão de rede pública, 120V ou 220V, dependendo do país. O enrolamento secundário é a tensão de saída do transformador. O enrolamento secundário é adicionado por um campo magnético produzido pelo enrolamento primário, do induzido sobre o núcleo. Um transformador com uma proporção de 1:1 produz uma tensão quase igual à que entra. Digo quase, porque devido a pequenas perdas não entregar exatamente o mesmo. Por exemplo; introduzir 12 volts, a saída terá cerca de 11 volts aproximadamente. Se a proporção é de 1:2 (primário: secundário), a tensão fornecida pelo enrolamento secundário é duas vezes maior que entrar no primário. Por exemplo; introduzir saída de 12 volts para ter cerca de 23 volts aproximadamente. 01:03 irá resultar numa voltagem de 3 vezes superior secundária a tensão no enrolamento primário. Por exemplo;digite 12 volts, a saída terá cerca de 34 volts aprox. Devemos notar que todos os acima aplica-se apenas em um transformador sem carga. Quando o transformador é colocado para trabalhar, ou seja, alimentar qualquer circuito; por exemplo, um amplificador, uma queda de tensão é registada e, portanto, uma diferença entre a tensão de entrada e de saída, que não coincide com a relação ou o cálculo feito pelo número de voltas do fio no enrolamento primário e a quantidade sub. Esta queda de tensão é, principalmente, devido ao acoplamento magnético do enrolamento primário e o enrolamento secundário, através do núcleo, não se atingir uma eficiência de 100%, e também com factores tais como a qualidade do fio de cobre, o que mais diminuir a sua qualidade, maior a sua resistência ao fluxo. transferir o poder entre o enrolamento primário e secundário é feito magneticamente através do núcleo e do ar. lembrar que os enrolamentos primário e secundárionão são eletricamente ligados entre si, a menos que seja um autotransformador e isso é outro assunto. Os Transformadores são solenóides de alta performance. Recorde-se que é chamado de solenóide de um dispositivo físico capaz de gerar um forte e estável no interior e sobre o campo magnético do lado de fora muito fraco. Indutores são aqueles que, como o seu nome sugere, induzem correntes em uma bobina para outra ou outras pessoas próximas . Eles foram inventados, em agosto de 1831 pelo físico Inglês Michael Faraday , que descobriu que um campo magnético variável pode induzir uma tensão em um fio por perto , e isso foi chamado de Lei da indução de Faraday . Transformadores toroidais também têm outra propriedade conhecida como auto- indutância, este é um tipo de resistência. O toroidal resistir ou lutar contra as mudanças que geram sua própria energia, seja para torná-la maior ou menor. A força da auto- indutância depende do número de bobinas toroidais e recebendo energia de CA. Características de um transformador toroidal Um transformador toroidal tem um campo magnético no interior formando uma série de círculos concêntricos magnético. Fora isso, o campo é nulo. A força deste campo magnético

3. depende do número de voltas ou se transforma o toroidal tem. Isto significa que o campo magnético diminui com o diâmetro aumenta o núcleo do transformador. Transformadores toroidais superar em muitos campos de aplicação para os transformadores convencionais, embora sejam calculados e construídos com um procedimento mais ou menos semelhantes. que torna mais eficiente os transformadores toróides é que o fluxo magnético através da núcleo de ferro-silício, gira sempre no sentido da sua circunferência, isto é, no mesmo sentido de laminação. Isto é devido ao facto de que o núcleo é um longo banda ou folha enrolada em espiral. No entanto, nos núcleos do tipo E, I, o fluxo do campo magnético tem de virar-se a seguir o perfil de formação de E e I. Portanto transformadores em perda de fluxo magnético clássico é mais elevada, especialmente em placas de ligação E com I, o que não ocorre no toroidal. Outra grande vantagem do transformador toroidal é a sua baixa altura permite a instalação em locais onde não seria um transformador clássico. Para alcançar o mesmo indutância um transformador clássico, toroidal requer menos voltas, e podem ser feitas em tamanho menor. Uma vez construído, você vai notar que menos de um transformador convencional aquece. Isto permite a utilização de fio mais fino e um núcleo pequeno. Outra vantagem é que, como o campo magnético está contido nela, transformadores toroidais pode ser colocado perto de outros componentes electrónicos, sem risco de indutâncias vazamento indesejado geração de ruído ou mau funcionamento do circuito adjacente. Toroidal utilizados em telecomunicações, equipamentos médicos, instrumentos musicais, amplificadores, reatores e muito mais. No entanto nem tudo é cor de rosa. Há algumas desvantagens quando bobinarlos. Um clássico é transformada diretamente na bobina de fio da bobina, à mão ou usando uma máquina rotativa. No entanto, para fazer um toroidal, o fio deve passar por uma rosquinha, por isso, deve-se primeiro calcular o comprimento do fio que pode faltar; lembre-se que há laços devem ser feitos, especialmente no enrolamento primário. toroidal Outra desvantagem é o quão difícil pode ser encontrar núcleos vazios. Por isso, é melhor para reciclar e aliás nós tornar o planeta um favor. Claro, rolos de fita ou plataforma que você começa a toroidal. Por exemplo, emtecolradio.com rolos da prensa vendido por quilos. São obtidos a partir de 3 cm de largura (medidos na altura do núcleo) a 9,5 polegadas. A gama é extensa e só comprar a folha de quilos necessários and roll a gosto ou necessidade.

4. NOTA : Toda a teoria e procedimento como explicado abaixo são baseadas na prática, tentativa e erro. Então, tudo foi verificado antes de fazer isso manual. Projeto e, em seguida, construir transformadores é uma tarefa interessante e necessário quando se quer economizar um bom dinheiro. Processadores que ensinam edifício, em seguida, tem uma potência de cerca de 1.225W. Diz disponível porque o fim não é usado este poder como o circuito não consumi- lo, mas sempre que fazemos transformadores para amplificadores são projetados um pouco acima do que é exigido pela equipe, este para compensar essa perda. Primeiro vamos discutir o núcleo. Isto é conseguido de acordo com a potência necessária para o dispositivo de ir para se alimentar, lembre-se de usar um kernel que é dimensionada para se ajustar ao longo do fio. Se o fio utilizado é de espessura, é recomendável que o núcleo tem um orifício grande. Neste caso, usamos um núcleo com uma área de 35 centímetros quadrados. Este valor é calculado como se segue: Calcula-se a área de um núcleo toroidal (De - Di) * h / 2 De = diâmetro externo Di = diâmetro interno H = altura Neste caso, tem um núcleo de diâmetro externo 18 centímetros por 8 cm de diâmetro interior e uma altura de 7 cm. Então temos: 18-8 = 10 10 * 7 = 70 70/2 = 35 cm2 Um núcleo com uma área de 35 CMS2 é capaz de suportar até 1.225W. Agora vamos ver como encontrar um núcleo adequado para o nosso amplificador. Neste caso, vamos fazer um amplificador de 1200W para alimentá-los com este transformador. Isto tem dois enrolamentos de 60 +60 V AC, enrolando um adicional e outro 12VAC 15Vac adicional. tirar a raiz quadrada de 1200W é de 34,6 cm2. Então, nós usamos um núcleo de 35 cm2, que é o mais próximo que chegamos acima requerida. Assim, sempre que precisamos de saber que requerem tamanho do núcleo, só tirar a raiz quadrada da potência fornecida pelo dispositivo, neste caso, o amplificador.

5. Calcular o tamanho e quantidade do fio de um transformador Agora sabemos que vamos usar tamanho do fio e da quantidade de fios necessários. bitola O enrolamento primário é calculado dividindo-se o poder do aparelho que nos alimentamos; neste caso, um amplificador de 1200W na tensão da rede. . 1.200 Watts / 120 Volts = 10 ampères Se sua rede pública país proporciona uma tensão de 220V é então: . 1200/220 = 5,4 ampères Agora vamos consultar uma tabela AWG ter EQUIVALENTES calibres e amps. No nosso caso equivalente 10 amperes 13 gauge. Mas, como um transformador toroidal, lembrar que eles têm uma melhor eficiência e pode utilizar um calibre inferior, sem medo de sobreaquecimento. Então vamos usar calibre 14 para o enrolamento primário. Se sua rede pública país oferece uma tensão de 220, então a bitola do fio do enrolamento primário é de 16 ou 17 anos. O enrolamento secundário é calculado de acordo com o tipo eo número de transistores que leva o amplificador. Por exemplo, se usamos transistores de potência 2SC5200, consomem 1,3 ampères. Neste caso, vamos fazer dois enrolamentos secundários; um para cada amplificador mono canal com 12 transistores. 12T Amp * 1,3 = 15,6 amperes. fio Calibre suporta mais de 15,6 ampères é de 11 gauge, transportando 16,6 ampères. Mas, considerando o que dissemos acima uso um calibre abaixo, usamos um fio de calibre 12, de acordo com a Tabela AWG, que suporta 13,5 ampères. NOTA : quando fazemos um transformador clássico; com placas quadradas I e E, usar o fio exato que suporta os amplificadores necessários, de acordo com a Tabela AWG . Cálculo de fio em metros, para enrolamentos primário e secundário Desde já temos a bitola adequada do fio, agora calcular a quantidade de fio a ser utilizado para cada enrolamento. Para isso, primeiro tem que saber quantas voltas de fio estão em cada um. Para calcular o fio voltas de enrolamento primário eo secundário a mesma fórmula aplicada para calcular o transformador quadrado, que é usado constantemente 42 . não se esqueça de que esta fórmula só se aplica aos núcleos de ferro - silício. . Área 42 / core = número de voltas por volt , temos:

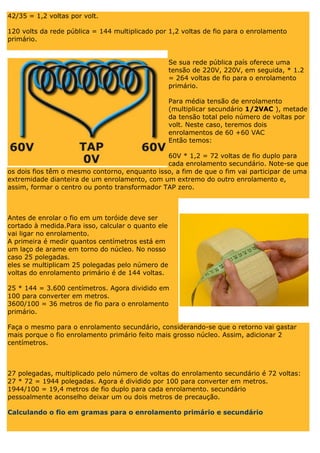

6. 42/35 = 1,2 voltas por volt. 120 volts da rede pública = 144 multiplicado por 1,2 voltas de fio para o enrolamento primário. Se sua rede pública país oferece uma tensão de 220V, 220V, em seguida, * 1.2 = 264 voltas de fio para o enrolamento primário. Para média tensão de enrolamento (multiplicar secundário 1/2VAC ), metade da tensão total pelo número de voltas por volt. Neste caso, teremos dois enrolamentos de 60 +60 VAC Então temos: 60V * 1,2 = 72 voltas de fio duplo para cada enrolamento secundário. Note-se que os dois fios têm o mesmo contorno, enquanto isso, a fim de que o fim vai participar de uma extremidade dianteira de um enrolamento, com um extremo do outro enrolamento e, assim, formar o centro ou ponto transformador TAP zero. Antes de enrolar o fio em um toróide deve ser cortado à medida.Para isso, calcular o quanto ele vai ligar no enrolamento. A primeira é medir quantos centímetros está em um laço de arame em torno do núcleo. No nosso caso 25 polegadas. eles se multiplicam 25 polegadas pelo número de voltas do enrolamento primário é de 144 voltas. 25 * 144 = 3.600 centímetros. Agora dividido em 100 para converter em metros. 3600/100 = 36 metros de fio para o enrolamento primário. Faça o mesmo para o enrolamento secundário, considerando-se que o retorno vai gastar mais porque o fio enrolamento primário feito mais grosso núcleo. Assim, adicionar 2 centímetros. 27 polegadas, multiplicado pelo número de voltas do enrolamento secundário é 72 voltas: 27 * 72 = 1944 polegadas. Agora é dividido por 100 para converter em metros. 1944/100 = 19,4 metros de fio duplo para cada enrolamento. secundário pessoalmente aconselho deixar um ou dois metros de precaução. Calculando o fio em gramas para o enrolamento primário e secundário

7. Agora, em muitos lugares vender o peso do fio. É, em gramas, quilos e quilos. Por isso, deve-se calcular o peso do fio que precisa. O que você faz nesses casos é cortar um medidor preciso da bitola do fio que precisamos, então pesado em balança de precisão eo resultado é multiplicado pelo número de metros que você precisa. Exemplo: A 14 bitola metro pesa 18,6 gramas. Como precisamos de 36 metros: 18.6gr = 669,6 gramas * fio 36mts para o enrolamento do nosso transformador principal, este valor arredondado para 670 gramas. O fio de enrolamento secundário é de um metro e pesa 14 26 gramas, este é multiplicado pelo número de voltas: 26 * 19,4 = 504 gramas, enquanto o fio é enrolado duas vezes, depois multiplicado por 2 para se obter 504 1,008 gramas.Recomendamos sempre para comprar mais alguns fios, uma vez que a qualidade do kernel por vezes, requer algumas voltas mais para alcançar a tensão desejada. NOTA: O peso do fio pode variar um pouco, dependendo de sua qualidade. Quando o fio é de má qualidade é misturado com alumínio tornando-se mais leve. Por isso, é sempre melhor para pesar um metro de fio antes de fazer a compra.

8. Preparação do núcleo Agora temos de preparar o núcleo . Um núcleo é feito de uma placa de folha de ferro-silício longa enrolada sobre si mesma. É sólido, a ferrite se for; neste artigo não cuidamos deles. Os núcleos utilizados neste caso são a operação tradicional em baixas freqüências entre 50Hz e 60Hz. Adquirir novos núcleos no meu país, é praticamente impossível.Por este motivo, foram forçados a olhar para sites de reciclagem, lixões, aterros tecnológicos e compras de metais e outros resíduos sólidos recicláveis. Por origem, vêm aos nossos agredidas, as mãos sujas e na pior das hipóteses, com a placa solta. deve ser lavado e limpo muito bem, o deck deve ser bem si ajustado para que nenhum vibrações presentes para evitar o busílis placa juntos e vibrações que, eventualmente, se transformar em calor é gerado. Núcleo já definido deve ser selado acima e abaixo, por que eles usam resina de poliéster, o mesmo utilizado em fibra de vidro. A referência que usamos é pré-acelerada ou promovidos 856 resina. A resina de poliéster é uma fibra sintética derivada do petróleo e do carvão, como os componentes principais. Ele foi desenvolvido no início do século XX. A resina de poliéster é amplamente utilizado na indústria de hoje. Um exemplo óbvio é a indústria automóvel. se a resina de poliéster é apresentada como um líquido viscoso, de modo que pode endurecer é necessário adicionar um acelerador chamado Cobalto (líquido roxo escuro) e um catalisador denominado MEC (líquido límpido). O acelerador controla o tempo de cura, enquanto que o catalisador é responsável pelo desencadeamento da reacção química. Ao adquirir um pré-acelerados meios de resina que já traz incluindo cobalto ou acelerador e que basta adicionar o MEC no momento da utilização. O MEC deve ser aplicado com moderação. Eles normalmente são algumas gotas de MEC para um monte de 4 colheres de sopa de resina. O mais MEC é adicionado à mistura, a e endurece os riscos que cristaliza, perdendo a sua elasticidade de resina mais rápido. Então é melhor, adicione pouco a MEC, assim, mantém mais maleável para aplicar corretamente a resina.

9. Esta resina é amplamente aplicada ao núcleo espiral, ligando as voltas da placa. Quando a resina estiver completamente seca, o núcleo é invertida e a resina é aplicada no outro lado. Cofragem Núcleo Vamos agora continuar a fazer a cofragem para o núcleo. Como esta é a cofragem? Lembrando transformadores são vagão quadrado clássico em que o fio é enrolado. Isto não só serve para segurar o fio, mas, para se obter uma distância entre o núcleo e enrolamento primário. toróides Neste princípio é o mesmo, é um revestimento para o núcleo feito de cartão grosso, em, pelo menos, 2 mm.Isso é 100% sempre indispensável . Quando não cobrir o núcleo com papelão grosso, a série não é desligada eo enrolamento primário é sempre curto. lembrar que o Circuito Series é um sistema elétrico que está armado com uma lâmpada incandescente ou halógena, dois jacarés e um plugue ou tomada, permitindo que se verifique se o circuito não está em curto ou a consumir mais energia devido. A cofragem fazer com a caixa de papelão grosso para fora de um pacote comum. Entre mais espessa a bordo, a série fora com menos curvas e transformador serão de melhor desempenho, menor consumo de energia e custo mais econômico. É traçada duas vezes a circunferência interior e exterior do núcleo sobre o papelão e cortar dois círculos. Um par de tiras que medem até o contorno revestimento Toroid exterior e interior e têm tempo suficiente para ir ao redor, um fora e outro dentro do núcleo toroidal é cortada. Deve ficar bastante fita adesiva, de modo que não há espaço onde eles podem tocar as bobinas de arame, com silicone ferro-core.

10. Enrolamento do enrolamento primário Nós já temos o kernel pronto com o seu revestimento. proceder à liquidação do enrolamento primário. Começámos por fazer um jarro ou também conhecido como transporte entre os tecelões. É uma placa de madeira tendo nas suas extremidades cortadas em em U, que permite enrolar o fio longitudinalmente. O comprimento deve ser de 50 centímetros, sem batentes. Assim que, para fazer um circuito completo com o fio, exactamente equivalente a um metro. Assim, você pode facilmente contar o fio do medidor. Tomando o nosso autocarro, siga para soldar um fio no rolo da extremidade do fio da let, este será um dos fios de entrada da rede CA.

11. Em seguida, coloque a ligação com arame no centro do núcleo, preso com fita adesiva e começou a enrolar o fio através do centro do nosso serviço de transporte principal, Isto deve ser feito de uma forma ordenada e tentando não andar por aí por outro lado. Os retornos devem ser distribuídos proporcionalmente no curso ao longo do núcleo, isto é, deve ser distribuído e não sobrepor nelas de um lado. Também deve ser muito apertado para que mais tarde não vai vibrar o fio. Transformador toroidal HOME (Parte 3) <<< 1 2 3 >>> Quando tomamos 30% das voltas necessárias, fazer um circuito série de testes que liga as extremidades dos fios.Isso mostra que ainda não está pronto eo enrolamento primário próprio voltas em falta indispensáveis. Ao colocar a série, vemos o bulbo totalmente iluminada. Isso mostra que ainda não está formado o campo magnético e que este circuito ainda é curta e não se tornou um solenóide real. Quando terminarmos rolando retornos calculados para enrolamento primário, que volte a ligar o Series Circuit e Se vemos off da série. Às vezes, antes de completar os retornos calculados. Isto é uma vantagem, porque o processador irá consumir menos energia. Quando fora da Série Circuito indica que faltava voltas de fio e os cálculos foram mal feitos ou que o núcleo é pobre (poucos gauss). Se voltas completas de fio de fora da série e não os cálculos são bem feito, temos de continuar enrolando fio para o ponto onde Circuit Series completamente. Neste caso, teremos de reformular ou recalcular os retornos devem estar em conformidade com o enrolamento secundário. O procedimento é o seguinte: Revoluções efectuadas no enrolamento primário, a tensão dividida para a rede pública.

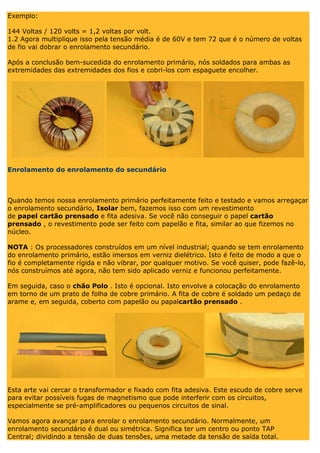

12. Exemplo: 144 Voltas / 120 volts = 1,2 voltas por volt. 1.2 Agora multiplique isso pela tensão média é de 60V e tem 72 que é o número de voltas de fio vai dobrar o enrolamento secundário. Após a conclusão bem-sucedida do enrolamento primário, nós soldados para ambas as extremidades das extremidades dos fios e cobri-los com espaguete encolher. Enrolamento do enrolamento do secundário Quando temos nossa enrolamento primário perfeitamente feito e testado e vamos arregaçar o enrolamento secundário, Isolar bem, fazemos isso com um revestimento de papel cartão prensado e fita adesiva. Se você não conseguir o papel cartão prensado , o revestimento pode ser feito com papelão e fita, similar ao que fizemos no núcleo. NOTA : Os processadores construídos em um nível industrial; quando se tem enrolamento do enrolamento primário, estão imersos em verniz dielétrico. Isto é feito de modo a que o fio é completamente rígida e não vibrar, por qualquer motivo. Se você quiser, pode fazê-lo, nós construímos até agora, não tem sido aplicado verniz e funcionou perfeitamente. Em seguida, caso o chão Polo . Isto é opcional. Isto envolve a colocação do enrolamento em torno de um prato de folha de cobre primário. A fita de cobre é soldado um pedaço de arame e, em seguida, coberto com papelão ou papalcartão prensado . Esta arte vai cercar o transformador e fixado com fita adesiva. Este escudo de cobre serve para evitar possíveis fugas de magnetismo que pode interferir com os circuitos, especialmente se pré-amplificadores ou pequenos circuitos de sinal. Vamos agora avançar para enrolar o enrolamento secundário. Normalmente, um enrolamento secundário é dual ou simétrica. Significa ter um centro ou ponto TAP Central; dividindo a tensão de duas tensões, uma metade da tensão de saída total.

13. Para isso, enrole o fio duas vezes. Então, primeiro calculou os metros do lançador são rolados, dois fios são iguais e depois enrolado no toroid ordenada e apertado. Transformador TAP Central No final de enrolamento secundário, e verificar a medida que a tensão de saída é necessária. Se estiver OK, avance para cortar o excesso de fio. Abaixo da ponta do início de um dos fios, com o ponto final de outro fio está ligado; assim, formar o núcleo da TAP.Tenha cuidado para não prender as extremidades do mesmo fio. Para essa verificação com a continuidade escala multímetro. A continuidade de medição medidor de marcação nas extremidades do mesmo cabo. Assim, os dois pontos não marcados continuidade, têm o direito de serem unidas. A próxima verificação é feita com o multímetro na escala de tensão AC. Através da medição entre a TAP e cada uma das extremidades do fio, a tensão deve dar completamente simétrica, que está a ser dada uma tensão idêntica.Sempre use o circuito em série ter terminado completamente o transformador. É imperativo para definir a verificação acima para a TAP Central. Tendo feito isso vá para soldar a união ou TAP central que você soldar um cabo longo o suficiente para que a Fonte chega ao amplificador. Lembre-se isolar a união do psiquiatra com espaguete. Faça exatamente o mesmo com as outras duas extremidades. Nós isolar o enrolamento, cobrindo-o com fita adesiva, use um transparente, mas você pode usar o que você quer secundário.

14. 12VAC enrolamento adicionais Neste caso, nosso toroidal coberta com fita adesiva transparente, ele está pronto para você adicionar um adicional de 12 volts sinuosas e 1 amplificador para alimentar o ventilador (mais frio). Para calcular a bitola do fio e número de voltas; A mesma fórmula é usada como se segue: 42/35 CMS2 = 1,2 voltas por volt 1,2 * 12 volts = 14,4 voltas de fio que se aproximam 15 voltas. O calibre do fio é determinada pelo conhecimento do consumo dos ventiladores. Neste caso, vamos utilizar dois fãs de 0,4 ampères, que juntos consomem 0,8 ampères, para que as perdas vão usar um suporte de arame 1 A, ao consultar a tabela AWG, vemos que é o fio de calibre 23. Nós enrolar o cabo como foi feito anteriormente ser coroado de arame de soldadura encauchetado em cada uma das extremidades dos fios. Cubra-o com contração térmica e cubra com fita adesiva. Um transformador pode ter mais de uma enrolamentos sinuosas e adicionais secundárias. Nosso transformador tem dois enrolamentos secundários 60 60 volts de corrente alternada. Nós também adicionar um enrolamento de 12 volts 1 ampères adicional, que servirá para os fãs e um adicional de 15 volts sinuosas, que usamos para regular e nutrir os falantes iphone . Todos os enrolamentos secundários adicionais e são feitas da mesma forma proposto desde o início deste manual. Lembre-se de percorrer todas as bobinas no mesmo sentido. Conforme mostrado na foto tem um transformador toroidal que fornece múltiplas tensões, obtidas de forma barata e em outros casos, pode variar. Toroidal são transformadores expansíveis, porque você sempre pode enrolar um novo enrolamento na tensão desejada, e isto pode, muitas vezes, até ficar a fazer o orifício central é saturada. deu o final acabado com fita adesiva transparente, e que mantêm o fio em vista. Medições

15. Agora vamos fazer as medições finais; Coloque a tensão alternada escala multímetro (AC). Cada enrolamento secundário medida como se segue; Uma extremidade é colocada na TAP central e outro em uma extremidade. Obtivemos 61,6 volts. Ao alterar a ponta de uma extremidade a outra, preservando um ponto na TAP central, obter 61.3V. Nosso cálculo inicial nos pediu 60 +60 volts, ou seja, a medição deu 1,6 e 1,3 volts acima. Observe que isso pode mudar, uma vez que depende das variações da tensão da rede. Enfim 1 volt não faz diferença. Neste segundo enrolamento secundário 61,8 obtivemos em ambas as extremidades. O que isto nos diz é perfeitamente simétrico.

16. Em enrolamentos adicionais 12.4V e 15V foram obtidos, confirmando a prática que ensina este método. Colocar um toroidal A maneira correta de colocar um transformador toroidal com um parafuso através de seu centro e segurando uma placa de metal que é responsável pela fixação do transformador. A caixa ou armário tem um orifício através do qual entre o parafuso. seguida, vem uma máquina de lavar e uma almofada de plástico sobre a qual repousa o transformador. Acima deste novo bloco e, em seguida, uma placa de metal côncava está equipado com uma porca é colocado.
Acreditamos firmemente que a falta de investigação, analisar, testar, erre, para encontrar a maneira mais simples, econômica e confiável para fazer transformadores toroidais, permitirá reunir e começar a configurar os dispositivos de alta potência, não necessariamente você deve ser um peritas na arte. sucessos!
