O documento discute a transição da radiografia analógica para a digital, onde as imagens de raios-X são adquiridas e processadas digitalmente por computadores. Isso forma a base da radiologia digital, que oferece vantagens como imagens de alta qualidade que podem ser armazenadas eletronicamente e compartilhadas facilmente. O documento também descreve os principais tipos de sistemas de radiografia digital.

1. RAIOS-X DIGITAL

2.

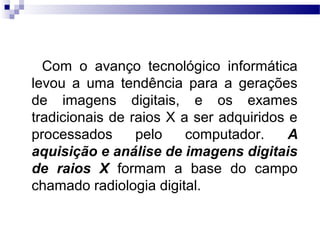

Com o avanço tecnológico informática
levou a uma tendência para a gerações
de imagens digitais, e os exames
tradicionais de raios X a ser adquiridos e
processados pelo computador. A
aquisição e análise de imagens digitais
de raios X formam a base do campo
chamado radiologia digital.

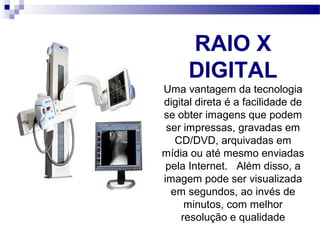

3. RAIO X
DIGITAL
Uma vantagem da tecnologia
digital direta é a facilidade de
se obter imagens que podem
ser impressas, gravadas em
CD/DVD, arquivadas em
mídia ou até mesmo enviadas
pela Internet. Além disso, a
imagem pode ser visualizada
em segundos, ao invés de
minutos, com melhor
resolução e qualidade

4.

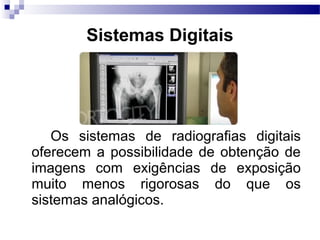

Os sistemas de radiografias digitais
oferecem a possibilidade de obtenção de
imagens com exigências de exposição
muito menos rigorosas do que os
sistemas analógicos.
Sistemas Digitais

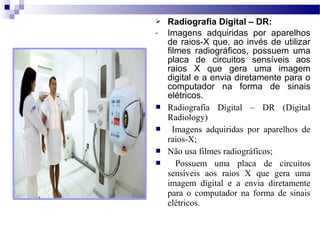

5.  Radiografia Digital – DR:
- Imagens adquiridas por aparelhos
de raios-X que, ao invés de utilizar
filmes radiográficos, possuem uma
placa de circuitos sensíveis aos
raios X que gera uma imagem
digital e a envia diretamente para o
computador na forma de sinais
elétricos.
 Radiografia Digital – DR (Digital
Radiology)
 Imagens adquiridas por aparelhos de
raios-X;
 Não usa filmes radiográficos;
 Possuem uma placa de circuitos
sensíveis aos raios X que gera uma
imagem digital e a envia diretamente
para o computador na forma de sinais
elétricos.

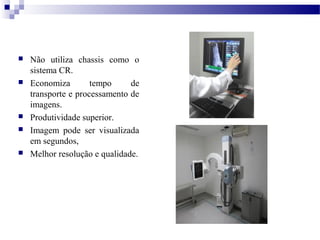

6.  Não utiliza chassis como o
sistema CR.
 Economiza tempo de
transporte e processamento de
imagens.
 Produtividade superior.
 Imagem pode ser visualizada
em segundos,
 Melhor resolução e qualidade.

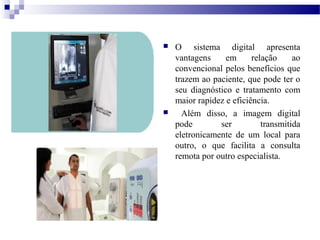

7.  O sistema digital apresenta
vantagens em relação ao
convencional pelos benefícios que
trazem ao paciente, que pode ter o
seu diagnóstico e tratamento com
maior rapidez e eficiência.
 Além disso, a imagem digital
pode ser transmitida
eletronicamente de um local para
outro, o que facilita a consulta
remota por outro especialista.

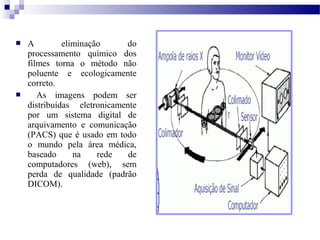

8.  A eliminação do
processamento químico dos
filmes torna o método não
poluente e ecologicamente
correto.
 As imagens podem ser
distribuídas eletronicamente
por um sistema digital de
arquivamento e comunicação
(PACS) que é usado em todo
o mundo pela área médica,
baseado na rede de
computadores (web), sem
perda de qualidade (padrão
DICOM).

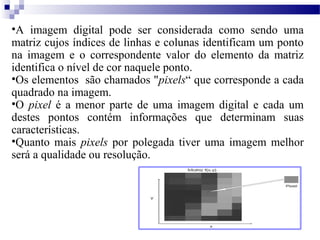

9. •A imagem digital pode ser considerada como sendo uma
matriz cujos índices de linhas e colunas identificam um ponto
na imagem e o correspondente valor do elemento da matriz
identifica o nível de cor naquele ponto.
•Os elementos são chamados "pixels“ que corresponde a cada
quadrado na imagem.
•O pixel é a menor parte de uma imagem digital e cada um
destes pontos contém informações que determinam suas
características.
•Quanto mais pixels por polegada tiver uma imagem melhor
será a qualidade ou resolução.

10. Vantagens
 As vantagens dos sistemas de radiografia digitais, que são também
extensíveis às demais modalidades diagnósticas, podem ser divididas
em quatro classes:
1º) Facilidade de exibição da imagem – Na radiografia digital a imagem vai
ser mostrada em um monitor de vídeo, em vez do processo tradicional de
expor o filme contra a luz.
2º) Redução da dose de raios-X – Ajustando-se a dose para que a imagem
tenha uma relação sinal ruído conveniente, consegue-se uma diminuição
real da radiação absorvida pelo paciente.
3º) Facilidade de processamento de imagem – O aumento do contraste ou a
equalização por histograma são técnicas digitais que podem ser usadas. A
técnica de subtração de imagens pode remover grande parte da arquitetura
de fundo não desejado, melhorando assim a visualização das características
importantes da radiografia.
4º) Facilidade de aquisição, armazenamento e recuperação da imagem –
Armazenamento em bases de dados eletrônicas, facilitando a pesquisa de
dados e a transmissão para longas distâncias, usando redes de
comunicações de dados.

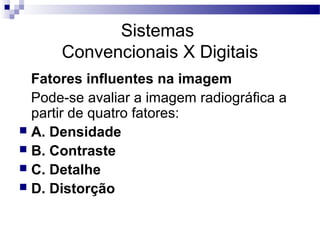

11. Fatores influentes na imagem
Pode-se avaliar a imagem radiográfica a
partir de quatro fatores:
 A. Densidade
 B. Contraste
 C. Detalhe
 D. Distorção
Sistemas
Convencionais X Digitais

12. Sistemas
Convencionais X Digitais
Definição:
Densidade

13. Sistemas
Convencionais X Digitais
Contraste

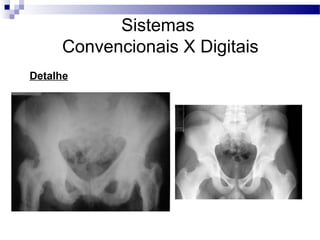

14. Sistemas
Convencionais X Digitais
Detalhe

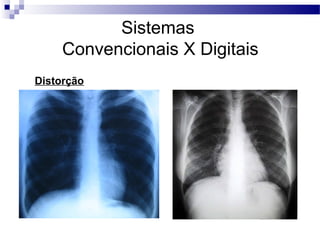

15. Sistemas
Convencionais X Digitais
Distorção

17. FIM
