1. FUNCIONAMEN
TO
DE UM
PERISCÓPIO
CFQ
Ano lectivo 2010/2011
Escola E.B. 2,3 de Gueifães
Trabalho realizado por:
•Luís Oliveira, nº10
•Flávio Silva, nº9

2. O QUE É UM PERISCÓPIO
O modelo mais simples é constituído por um tubo comprido com espelhos em ambas as
extremidades colocados a 45 º com a direcção de observação.
Um modelo mais avançado usa prismas de reflexão total em vez de espelhos planos.

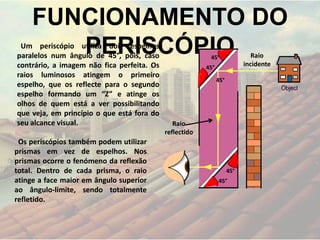

3. FUNCIONAMENTO DO
PERISCÓPIOUm periscópio utiliza dois espelhos
paralelos num ângulo de 45°, pois, caso
contrário, a imagem não fica perfeita. Os
raios luminosos atingem o primeiro
espelho, que os reflecte para o segundo
espelho formando um “Z” e atinge os
olhos de quem está a ver possibilitando
que veja, em princípio o que está fora do
seu alcance visual.
Os periscópios também podem utilizar
prismas em vez de espelhos. Nos
prismas ocorre o fenómeno da reflexão
total. Dentro de cada prisma, o raio
atinge a face maior em ângulo superior
ao ângulo-limite, sendo totalmente
refletido.
Raio
incidente
Raio
reflectido
45°
45°
45°
45°
45°

4. USOS DO PERISCÓPIO
O periscópio é usado:
Nos submarinos imersos é um
instrumento fundamental, é
usado para ver imagens acima da
água e visualizar possíveis
inimigos sem serem detectados.
O periscópio naval tem incluído
um telescópio;
Nas guerras para observar o
movimento inimigo sem sair das
trincheiras;

5. •http://www.goalfinder.com/preview.asp?productcode=SPLAPP1&produc
tid=23&productname=Light - Periscope (Educational science flash
animation)
Simulação de um periscópio submarino (inglês):

6. FIM
