1. Desenvolvimento de ferramenta de colaboração em massa
De apoio ao ensino de instrumentação industrial
Capítulo 2 – Instrumentos de Grandezas Dimensionais

2. O que é uma grandeza dimensional?
O que é uma grandeza dimensional?

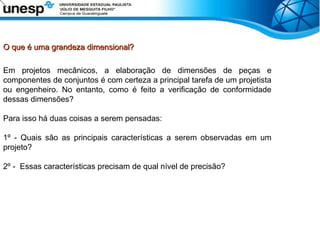

Em projetos mecânicos, a elaboração de dimensões de peças e
componentes de conjuntos é com certeza a principal tarefa de um projetista
ou engenheiro. No entanto, como é feito a verificação de conformidade
dessas dimensões?
Para isso há duas coisas a serem pensadas:
1º - Quais são as principais características a serem observadas em um
projeto?
2º - Essas características precisam de qual nível de precisão?

3. O que é uma grandeza dimensional?
O que é uma grandeza dimensional?

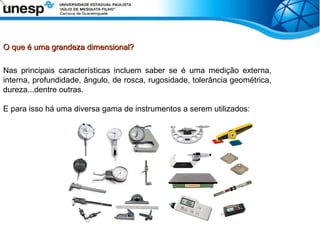

Nas principais características incluem saber se é uma medição externa,
interna, profundidade, ângulo, de rosca, rugosidade, tolerância geométrica,
dureza...dentre outras.
E para isso há uma diversa gama de instrumentos a serem utilizados:

4. O que é uma grandeza dimensional?
O que é uma grandeza dimensional?

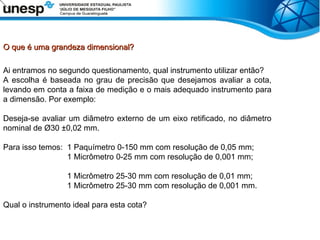

Ai entramos no segundo questionamento, qual instrumento utilizar então?
A escolha é baseada no grau de precisão que desejamos avaliar a cota,
levando em conta a faixa de medição e o mais adequado instrumento para
a dimensão. Por exemplo:
Deseja-se avaliar um diâmetro externo de um eixo retificado, no diâmetro
nominal de Ø30 ±0,02 mm.
Para isso temos: 1 Paquímetro 0-150 mm com resolução de 0,05 mm;
1 Micrômetro 0-25 mm com resolução de 0,001 mm;
1 Micrômetro 25-30 mm com resolução de 0,01 mm;
1 Micrômetro 25-30 mm com resolução de 0,001 mm.
Qual o instrumento ideal para esta cota?

5. O que é uma grandeza dimensional?
O que é uma grandeza dimensional?

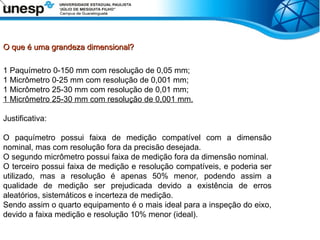

1 Paquímetro 0-150 mm com resolução de 0,05 mm;
1 Micrômetro 0-25 mm com resolução de 0,001 mm;
1 Micrômetro 25-30 mm com resolução de 0,01 mm;
1 Micrômetro 25-30 mm com resolução de 0,001 mm.
Justificativa:
O paquímetro possui faixa de medição compatível com a dimensão
nominal, mas com resolução fora da precisão desejada.
O segundo micrômetro possui faixa de medição fora da dimensão nominal.
O terceiro possui faixa de medição e resolução compatíveis, e poderia ser
utilizado, mas a resolução é apenas 50% menor, podendo assim a
qualidade de medição ser prejudicada devido a existência de erros
aleatórios, sistemáticos e incerteza de medição.
Sendo assim o quarto equipamento é o mais ideal para a inspeção do eixo,
devido a faixa medição e resolução 10% menor (ideal).

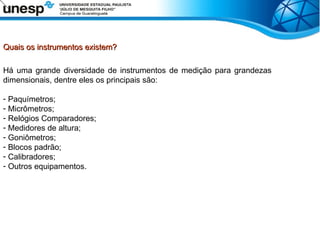

6. Quais os instrumentos existem?
Quais os instrumentos existem?
Há uma grande diversidade de instrumentos de medição para grandezas
dimensionais, dentre eles os principais são:
- Paquímetros;
- Micrômetros;
- Relógios Comparadores;
- Medidores de altura;
- Goniômetros;
- Blocos padrão;
- Calibradores;
- Outros equipamentos.

7. O Paquímetro
O Paquímetro
O Paquímetro é um instrumento utilizado para medição de peças, cuja
quantidade não justifica um instrumental específico e quando a tolerância
requerida não for muito estreita. Devido a sua versatilidade pela sua
construção, é utilizado principalmente na inspeção e verificação de peças
no meio de produção.
Possibilidades de medição em um paquímetro quadrimensional

8. O Paquímetro
O Paquímetro

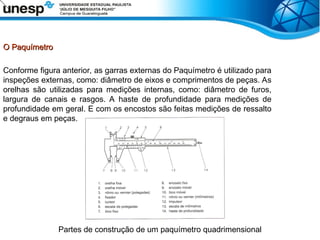

Conforme figura anterior, as garras externas do Paquímetro é utilizado para
inspeções externas, como: diâmetro de eixos e comprimentos de peças. As
orelhas são utilizadas para medições internas, como: diâmetro de furos,
largura de canais e rasgos. A haste de profundidade para medições de
profundidade em geral. E com os encostos são feitas medições de ressalto
e degraus em peças.
Partes de construção de um paquímetro quadrimensional

9. O Paquímetro
O Paquímetro

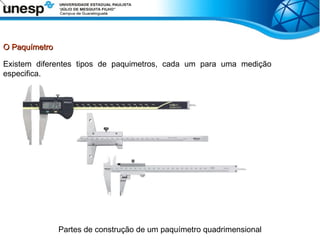

Existem diferentes tipos de paquimetros, cada um para uma medição
especifica.
Partes de construção de um paquímetro quadrimensional

10. O Paquímetro
O Paquímetro
Forma de medir com o paquímetro?
Por onde começar?

11. O Paquímetro
O Paquímetro

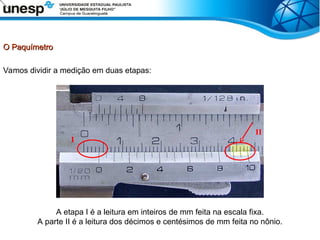

Vamos dividir a medição em duas etapas:
A etapa I é a leitura em inteiros de mm feita na escala fixa.
A parte II é a leitura dos décimos e centésimos de mm feita no nônio.
I
II

12. O Paquímetro
O Paquímetro
Pela escala fixa o zero do nônio ultrapassou 3 traços, portanto está marcando:
3 mm.
Pelo nônio o traço coincidente é o penúltimo traço antes do 10 do nônio, como
a resolução é dada como 1/20 mm = 0,05 mm, então está marcando: 0,95 mm.
Logo a medição é: 3 + 0,95 = 3,95 mm.
I
II

13. O Paquímetro
O Paquímetro

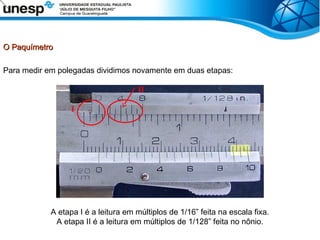

Para medir em polegadas dividimos novamente em duas etapas:
A etapa I é a leitura em múltiplos de 1/16” feita na escala fixa.
A etapa II é a leitura em múltiplos de 1/128” feita no nônio.
I
II

14. O Paquímetro
O Paquímetro

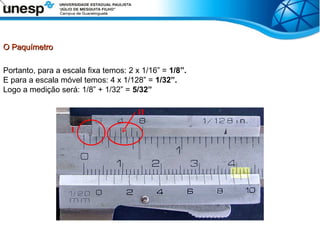

Portanto, para a escala fixa temos: 2 x 1/16” = 1/8”.
E para a escala móvel temos: 4 x 1/128” = 1/32”.
Logo a medição será: 1/8” + 1/32” = 5/32”
I
II

15. A calibração de Paquímetro
A calibração de Paquímetro

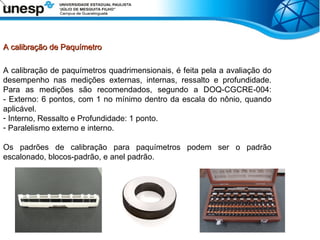

A calibração de paquímetros quadrimensionais, é feita pela a avaliação do
desempenho nas medições externas, internas, ressalto e profundidade.
Para as medições são recomendados, segundo a DOQ-CGCRE-004:
- Externo: 6 pontos, com 1 no mínimo dentro da escala do nônio, quando
aplicável.
- Interno, Ressalto e Profundidade: 1 ponto.
- Paralelismo externo e interno.
Os padrões de calibração para paquímetros podem ser o padrão
escalonado, blocos-padrão, e anel padrão.

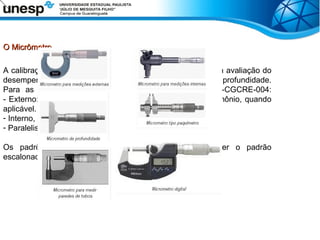

16. O Micrômetro
O Micrômetro
A calibração de paquímetros quadrimensionais, é feita pela a avaliação do
desempenho nas medições externas, internas, ressalto e profundidade.
Para as medições são recomendados, segundo a DOQ-CGCRE-004:
- Externo: 6 pontos, com 1 no mínimo dentro da escala do nônio, quando
aplicável.
- Interno, Ressalto e Profundidade: 1 ponto.
- Paralelismo externo e interno.
Os padrões de calibração para paquímetros podem ser o padrão
escalonado, blocos-padrão, e anel padrão.
