Broadcast day-2010-newtec-sspi
O documento descreve a tecnologia DualFlow da Newtec, que permite às emissoras de TV fazer a transição entre interfaces ASI e IP no momento oportuno, transportando sinais ao vivo e arquivos de forma eficiente através de links de satélite, e introduzindo novos serviços interativos que melhoram a produtividade.
Broadcast day-2010-newtec-sspi
- 1. SAY WHEN DualFlow™DualFlow ASI IsHere. IP Is Coming, It’s Your Move SSPI Broadcast Day 2010 – Bart Van Utterbeeck

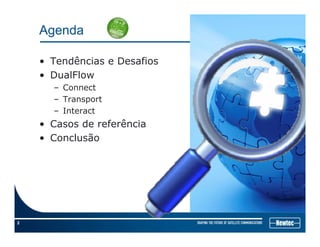

- 2. Agenda • Tendências eDesafios • DualFlow• DualFlow – Connect – Transport I– Interact • Casos de referência • Conclusão• Conclusão 2

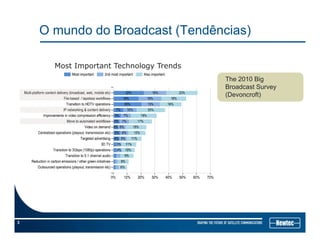

- 3. O mundo doBroadcast (Tendências) Th 2010 Bi Most Important Technology Trends The 2010 Big Broadcast Survey (Devoncroft) Next to the transition to HD, the movement from tape to file video and IP content delivery are also key global issues for the industry 3 content delivery are also key global issues for the industry

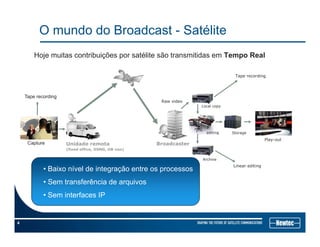

- 4. O mundo doBroadcast - Satélite Hoje muitas contribuições por satélite são transmitidas em Tempo Real Tape recording Tape recording Raw video Local copy Tape recording py editing Storage Play out Capture Archive Play-out Unidade remota (fixed office, DSNG, OB van) Broadcaster Linear editing • Baixo nível de integração entre os processosBaixo nível de integração entre os processos • Sem transferência de arquivos • Sem interfaces IP 4
- 5. Desafios das Emissoras •O universo Multicanal, multiplataforma, requer investimento massivo para se manter • O custo da atual geração de áudio, TV e das Despesas deDespesas de capitalcapital g ç , estações terrenas de satélite • Tenho que conviver com uma infra-estrutura híbrida • Complexidade técnica para manejar múltiplas redes e tecnologias (Vídeo, Áudio, Dados, Telefonia, Intranet, …) • Como aumentar eficiência dos operários em (V IP St & F d A hi i CustosCustos OperacionaisOperacionais campo (VoIP, Store & Forward, Archiving, troca de arquivos, E-mail, Internet Access, …) OperacionaisOperacionais
- 6.

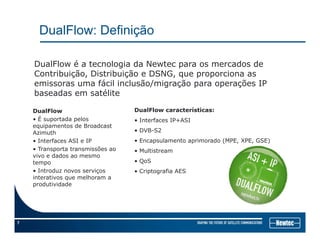

- 7. DualFlow: Definição DualFlow éa tecnologia da Newtec para os mercados de Contribuição, Distribuição e DSNG, que proporciona as l l í i ç , ç , q p p emissoras uma fácil inclusão/migração para operações IP baseadas em satélite DualFlow características: • Interfaces IP+ASI • DVB-S2 E l t i d (MPE XPE GSE) DualFlow • É suportada pelos equipamentos de Broadcast Azimuth I t f ASI IP • Encapsulamento aprimorado (MPE, XPE, GSE) • Multistream • QoS Criptografia AES • Interfaces ASI e IP • Transporta transmissões ao vivo e dados ao mesmo tempo • Introduz novos serviços • Criptografia AES• Introduz novos serviços interativos que melhoram a produtividade 7

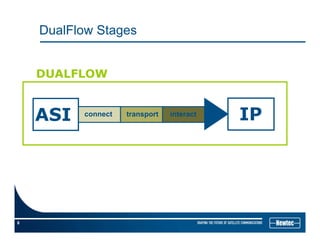

- 8. DualFlow Stages DUALFLOW S IP DUALFLOW ASIIPconnect transport interact 8

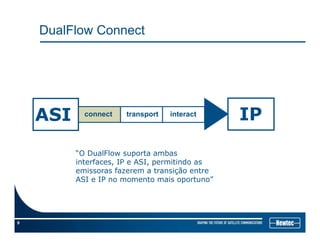

- 9. DualFlow Connect S IPconnecttransport interact ASI IP “O DualFlow suporta ambas interfaces, IP e ASI, permitindo as emissoras fazerem a transição entreemissoras fazerem a transição entre ASI e IP no momento mais oportuno” 9
- 10. DualFlow Connect Tradicional: ConexãoASI DSNGDSNG Production House Broadcaster ASI Modulator with ASI & GbE input …………………… …………………… …………………… …………………… MPEG encoder/Mux TradicionalTS over ASI 10

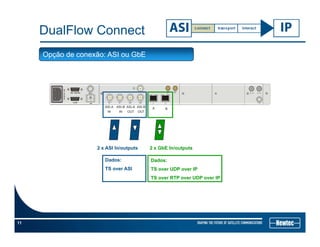

- 11. DualFlow Connect Opção deconexão: ASI ou GbE ASI-A ASI-B ASI-BASI-A A B ASI A IN ASI B IN ASI B OUT ASI A OUT A B 2 x ASI In/outputs 2 x GbE In/outputs Dados: TS over ASI Dados: TS over UDP over IPTS over ASI TS over UDP over IP TS over RTP over UDP over IP 11

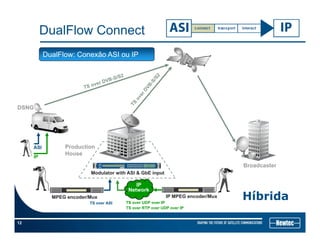

- 12. DualFlow Connect DualFlow: ConexãoASI ou IP DSNGDSNG Production House Broadcaster ASI IP Modulator with ASI & GbE input …………………… …………………… …………………… …………………… MPEG encoder/Mux Híbrida …………………… …………………… …………………… …………………… IP MPEG encoder/Mux IP Network TS UDP IP 12 TS over UDP over IP TS over RTP over UDP over IP TS over ASI

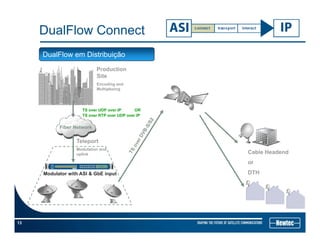

- 13. DualFlow Connect Production Site DualFlow emDistribuição Site Encoding and Multiplexing TS over UDP over IP OR TS over RTP over UDP over IP T l Fiber Network Cable Headend or Teleport Modulation and uplink Modulator with ASI & GbE input DTH 13

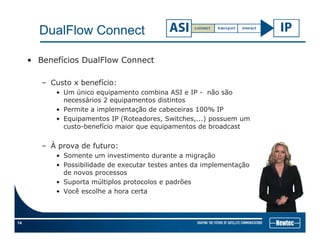

- 14. DualFlow Connect • BenefíciosDualFlow Connect – Custo x benefício: • Um único equipamento combina ASI e IP - não são necessários 2 equipamentos distintos P it i l t ã d b i 100% IP• Permite a implementação de cabeceiras 100% IP • Equipamentos IP (Roteadores, Switches,...) possuem um custo-benefício maior que equipamentos de broadcast – À prova de futuro: • Somente um investimento durante a migração • Possibilidade de executar testes antes da implementação dde novos processos • Suporta múltiplos protocolos e padrões • Você escolhe a hora certa 14

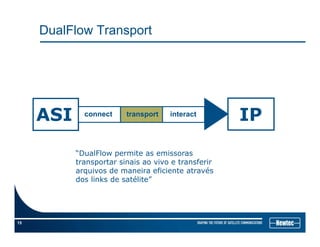

- 15. DualFlow Transport SASI IPconnecttransport interact “DualFlow permite as emissoras transportar sinais ao vivo e transferir arquivos de maneira eficiente atravésarquivos de maneira eficiente através dos links de satélite” 15
- 16. DualFlow Transport Aplicações Broadcast Tradicional (MPEG) Transmissãode dados IP Transmissão simultânea de transport stream e serviços IPserviços IP Mude o modo de operação com mudanças simples na configuração 16 Mude o modo de operação com mudanças simples na configuração
- 17. DualFlow Transport MPE XPE Encapsulamento Encapsulamentoem MPEG- TS Encapsulamento em DVB- S2 Baseband Frames DVB-S / DVB-S2 DVB-S2 Multistream/ Não tão eficiente Eficiente Tecnologia bem divulgada Nova tecnologia Cryptografia Proteção de dados contra piratariaProteção de dados contra pirataria Criptografia utilizado: AES (Advanced Encryption Standard) 17

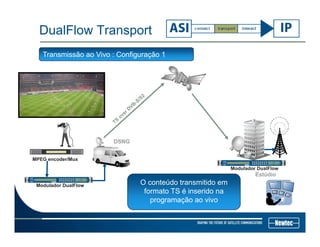

- 18. DualFlow Transport Transmissão aoVivo : Configuração 1 ASI IP DSNG …………………… …………………… …………………… …………………… MPEG encoder/Mux Modulador DualFlow Estúdio Modulador DualFlow O conteúdo transmitido em formato TS é inserido na programação ao vivoprogramação ao vivo

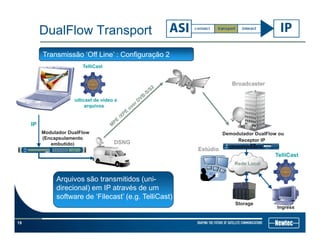

- 19. DualFlow Transport TelliCast Transmissão ‘OffLine’ : Configuração 2 Multicast de vídeo e arquivos Broadcaster IP q Modulador DualFlow Demodulador DualFlow ou R t IP(Encapsulamento DSNG TelliCast Estúdio Receptor IP Rede Local (Encapsulamento embutido) Arquivos são transmitidos (uni- direcional) em IP através de um software de ‘Filecast’ (e.g. TelliCast) 19 Ingress Storage

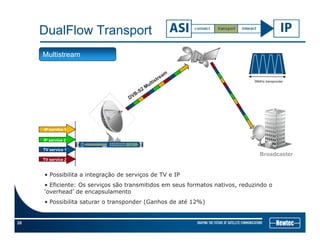

- 20. DualFlow Transport Multistream 36MHz transponder IPservice 1 IP i 2IP service 2 TV service 1 TV service 2 Broadcaster • Possibilita a integração de serviços de TV e IP • Eficiente: Os serviços são transmitidos em seus formatos nativos, reduzindo o ‘overhead’ de encapsulamento • Possibilita saturar o transponder (Ganhos de até 12%) 20 • Possibilita saturar o transponder (Ganhos de até 12%)

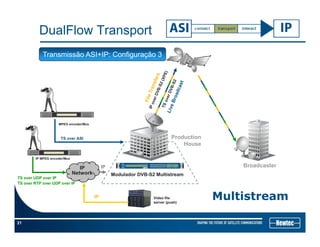

- 21. DualFlow Transport Transmissão ASI+IP:Configuração 3 …………………… …………………… …………………… …………………… MPEG encoder/Mux ProductionTS over ASI oduct o House Broadcaster …………………… …………………… …………………… …………………… IP MPEG encoder/Mux IP TS over ASI IP Modulador DVB-S2 Multistream Multistream Network TS over UDP over IP TS over RTP over UDP over IP IP Video file ( h) 21 server (push)

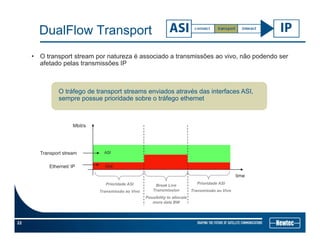

- 22. DualFlow Transport • Otransport stream por natureza é associado a transmissões ao vivo, não podendo ser afetado pelas transmissões IP O tráfego de transport streams enviados através das interfaces ASI, sempre possue prioridade sobre o tráfego ethernet Mbit/s ASI GbE Transport stream Ethernet/ IP time Prioridade ASI Transmissão ao Vivo Prioridade ASI Transmissão ao Vivo Break Live Transmission Possibility to allocate d t BW 22 more data BW

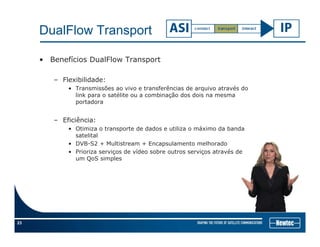

- 23. DualFlow Transport • BenefíciosDualFlow Transport – Flexibilidade: • Transmissões ao vivo e transferências de arquivo através do link para o satélite ou a combinação dos dois na mesma portadora – Eficiência: • Otimiza o transporte de dados e utiliza o máximo da banda satelital • DVB-S2 + Multistream + Encapsulamento melhorado • Prioriza serviços de vídeo sobre outros serviços através de um QoS simples 23

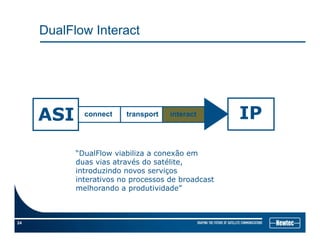

- 24. DualFlow Interact ASI IPASIIPconnect transport interact “DualFlow viabiliza a conexão em duas vias através do satélite, introduzindo novos serviçosintroduzindo novos serviços interativos no processos de broadcast melhorando a produtividade” 24

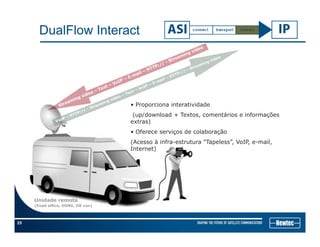

- 25. DualFlow Interact • Proporcionainteratividade (up/download + Textos, comentários e informações extras) • Oferece serviços de colaboração (Acesso à infra-estrutura “Tapeless”, VoIP, e-mail, Internet) Unidade remota 25 Unidade remota (fixed office, DSNG, OB van)

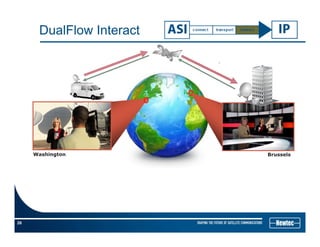

- 26.

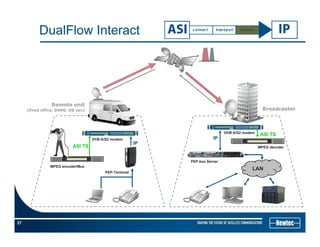

- 27. DualFlow Interact Broadcaster Remote unit IP Broadcaster(fixedoffice, DSNG, OB van) DVB S/S2 modem DVB-S/S2 modem ASI TS …………………… …………………… …………………… …………………… IP …………………… …………………… …………………… …………………… IP LANMPEG encoder/Mux MPEG decoder DVB-S/S2 modem PEP-box Server ASI TS LAN PEP-Terminal 27

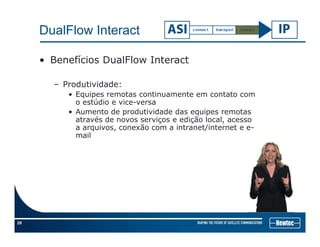

- 28. DualFlow Interact • BenefíciosDualFlow Interact – Produtividade: • Equipes remotas continuamente em contato com o estúdio e vice-versa • Aumento de produtividade das equipes remotas através de novos serviços e edição local, acesso a arquivos, conexão com a intranet/internet e e- mail 28

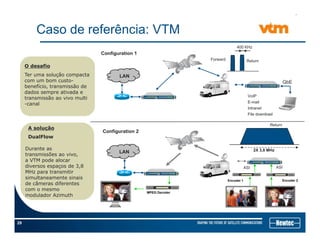

- 29. Caso de referência:VTM 00 LAN 400 KHz ReturnForward Configuration 1 O desafio Ter uma solução compacta LAN GbE ç p com um bom custo- benefício, transmissão de dados sempre ativada e transmissão ao vivo multi -canal VoIP E-mail Intranet Configuration 2 Return A solução DualFlow Intranet File download 2X 3,8 MHzDurante as transmissões ao vivo, a VTM pode alocar diversos espaços de 3,8 MH t iti LAN ASIASI MPEG Decoder MHz para transmitir simultaneamente sinais de câmeras diferentes com o mesmo modulador Azimuth …………………… …………………… …………………… …………………… …………………… …………………… …………………… …………………… Encoder 1 …………………… …………………… …………………… …………………… Encoder 2 29

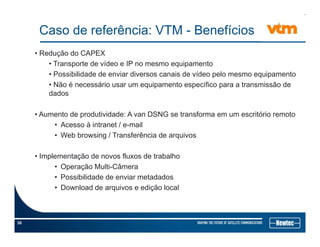

- 30. Caso de referência:VTM - Benefícios • Redução do CAPEX • Transporte de vídeo e IP no mesmo equipamento • Possibilidade de enviar diversos canais de vídeo pelo mesmo equipamentop q p • Não é necessário usar um equipamento específico para a transmissão de dados • Aumento de produtividade: A van DSNG se transforma em um escritório remoto • Acesso à intranet / e-mail • Web browsing / Transferência de arquivosg q • Implementação de novos fluxos de trabalho • Operação Multi-Câmerap ç • Possibilidade de enviar metadados • Download de arquivos e edição local 30

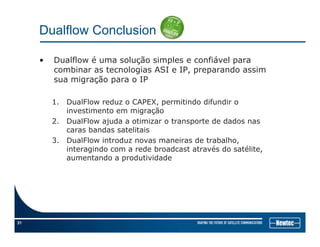

- 31. Dualflow Conclusion • Dualflowé uma solução simples e confiável para combinar as tecnologias ASI e IP, preparando assim i ã IPsua migração para o IP 1. DualFlow reduz o CAPEX, permitindo difundir o ãinvestimento em migração 2. DualFlow ajuda a otimizar o transporte de dados nas caras bandas satelitais 3 DualFlow introduz novas maneiras de trabalho3. DualFlow introduz novas maneiras de trabalho, interagindo com a rede broadcast através do satélite, aumentando a produtividade 31

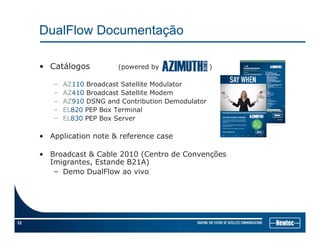

- 32. DualFlow Documentação • Catálogos(powered by ) – AZ110 Broadcast Satellite Modulator – AZ410 Broadcast Satellite Modem – AZ910 DSNG and Contribution Demodulator EL820 PEP B T i l– EL820 PEP Box Terminal – EL830 PEP Box Server • Application note & reference casepp • Broadcast & Cable 2010 (Centro de Convenções Imigrantes, Estande B21A) Demo DualFlow ao vivo– Demo DualFlow ao vivo 32

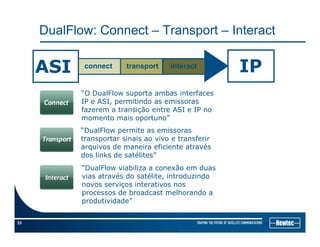

- 33. DualFlow: Connect –Transport – Interact connect transport interact ASI IPtransport interact “O DualFlow suporta ambas interfaces IP e ASI, permitindo as emissoras f t i ã t ASI IPfazerem a transição entre ASI e IP no momento mais oportuno” “DualFlow permite as emissoras transportar sinais ao vivo e transferirtransportar sinais ao vivo e transferir arquivos de maneira eficiente através dos links de satélites” “DualFlow viabiliza a conexão em duasDualFlow viabiliza a conexão em duas vias através do satélite, introduzindo novos serviços interativos nos processos de broadcast melhorando a produtividade” 33 produtividade

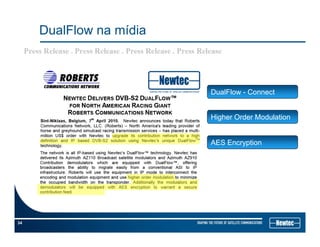

- 34. DualFlow na mídia DualFlow- Connect Higher Order Modulation AES Encryption 34
- 35. ObrigadoObrigado Bart Van UtterbeeckBartVan Utterbeeck Tel: +55.11.2092.6220 bvu@newtec.eu 35
- 36. See you next TimeTime… DualFlow™DualFlow ASIIs Here. IP Is Coming, It’s Your Move
