1. Cópia não autorizada

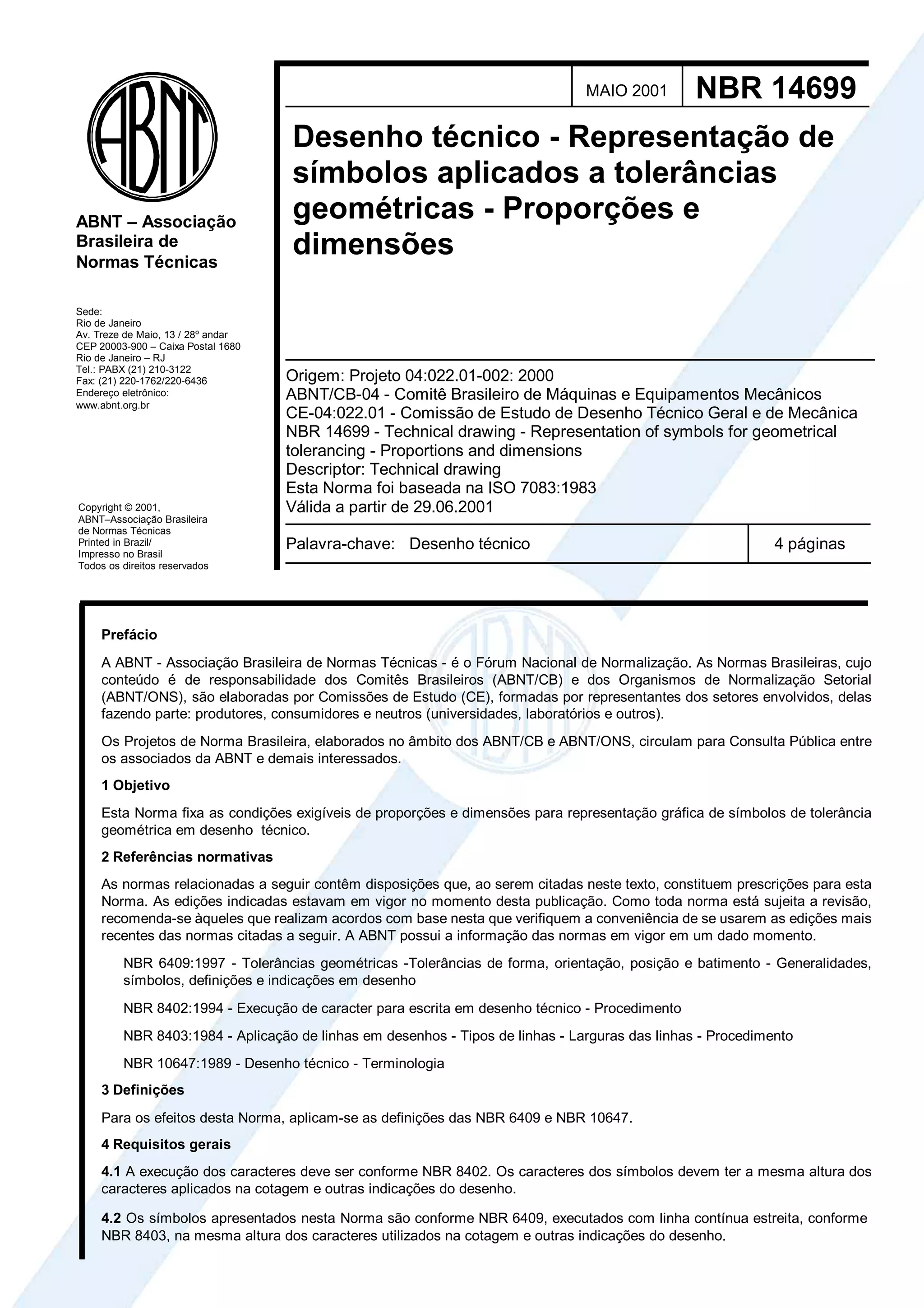

MAIO 2001 NBR 14699
Desenho técnico - Representação de
símbolos aplicados a tolerâncias
ABNT – Associação
geométricas - Proporções e
Brasileira de
Normas Técnicas
dimensões
Sede:
Rio de Janeiro
Av. Treze de Maio, 13 / 28º andar
CEP 20003-900 – Caixa Postal 1680
Rio de Janeiro – RJ
Tel.: PABX (21) 210-3122
Fax: (21) 220-1762/220-6436 Origem: Projeto 04:022.01-002: 2000
Endereço eletrônico: ABNT/CB-04 - Comitê Brasileiro de Máquinas e Equipamentos Mecânicos
www.abnt.org.br
CE-04:022.01 - Comissão de Estudo de Desenho Técnico Geral e de Mecânica
NBR 14699 - Technical drawing - Representation of symbols for geometrical
tolerancing - Proportions and dimensions
Descriptor: Technical drawing
Esta Norma foi baseada na ISO 7083:1983
Copyright © 2001, Válida a partir de 29.06.2001
ABNT–Associação Brasileira
de Normas Técnicas
Printed in Brazil/
Impresso no Brasil
Palavra-chave: Desenho técnico 4 páginas
Todos os direitos reservados
Prefácio
A ABNT - Associação Brasileira de Normas Técnicas - é o Fórum Nacional de Normalização. As Normas Brasileiras, cujo
conteúdo é de responsabilidade dos Comitês Brasileiros (ABNT/CB) e dos Organismos de Normalização Setorial
(ABNT/ONS), são elaboradas por Comissões de Estudo (CE), formadas por representantes dos setores envolvidos, delas
fazendo parte: produtores, consumidores e neutros (universidades, laboratórios e outros).
Os Projetos de Norma Brasileira, elaborados no âmbito dos ABNT/CB e ABNT/ONS, circulam para Consulta Pública entre
os associados da ABNT e demais interessados.
1 Objetivo
Esta Norma fixa as condições exigíveis de proporções e dimensões para representação gráfica de símbolos de tolerância
geométrica em desenho técnico.
2 Referências normativas
As normas relacionadas a seguir contêm disposições que, ao serem citadas neste texto, constituem prescrições para esta
Norma. As edições indicadas estavam em vigor no momento desta publicação. Como toda norma está sujeita a revisão,
recomenda-se àqueles que realizam acordos com base nesta que verifiquem a conveniência de se usarem as edições mais
recentes das normas citadas a seguir. A ABNT possui a informação das normas em vigor em um dado momento.
NBR 6409:1997 - Tolerâncias geométricas -Tolerâncias de forma, orientação, posição e batimento - Generalidades,
símbolos, definições e indicações em desenho
NBR 8402:1994 - Execução de caracter para escrita em desenho técnico - Procedimento
NBR 8403:1984 - Aplicação de linhas em desenhos - Tipos de linhas - Larguras das linhas - Procedimento
NBR 10647:1989 - Desenho técnico - Terminologia
3 Definições
Para os efeitos desta Norma, aplicam-se as definições das NBR 6409 e NBR 10647.
4 Requisitos gerais
4.1 A execução dos caracteres deve ser conforme NBR 8402. Os caracteres dos símbolos devem ter a mesma altura dos
caracteres aplicados na cotagem e outras indicações do desenho.
4.2 Os símbolos apresentados nesta Norma são conforme NBR 6409, executados com linha contínua estreita, conforme
NBR 8403, na mesma altura dos caracteres utilizados na cotagem e outras indicações do desenho.

2. Cópia não autorizada
2 NBR 14699:2001

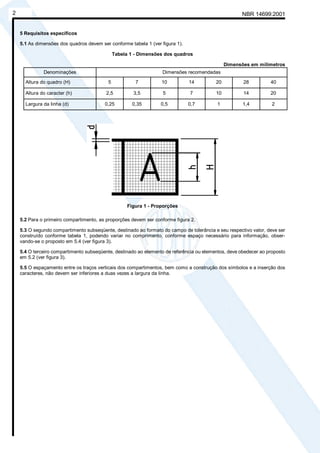

5 Requisitos específicos
5.1 As dimensões dos quadros devem ser conforme tabela 1 (ver figura 1).
Tabela 1 - Dimensões dos quadros
Dimensões em milímetros
Denominações Dimensões recomendadas
Altura do quadro (H) 5 7 10 14 20 28 40
Altura do caracter (h) 2,5 3,5 5 7 10 14 20
Largura da linha (d) 0,25 0,35 0,5 0,7 1 1,4 2
Figura 1 - Proporções
5.2 Para o primeiro compartimento, as proporções devem ser conforme figura 2.
5.3 O segundo compartimento subseqüente, destinado ao formato do campo de tolerância e seu respectivo valor, deve ser
construído conforme tabela 1, podendo variar no comprimento, conforme espaço necessário para informação, obser-
vando-se o proposto em 5.4 (ver figura 3).
5.4 O terceiro compartimento subseqüente, destinado ao elemento de referência ou elementos, deve obedecer ao proposto
em 5.2 (ver figura 3).
5.5 O espaçamento entre os traços verticais dos compartimentos, bem como a construção dos símbolos e a inserção dos
caracteres, não devem ser inferiores a duas vezes a largura da linha.

3. Cópia não autorizada
NBR 14699:2001 3

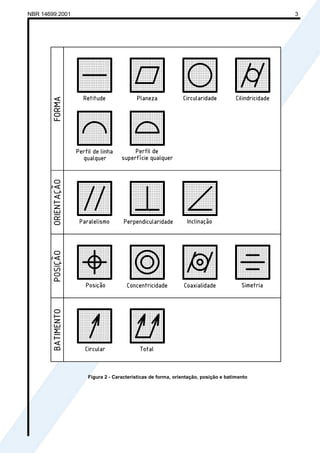

Figura 2 - Características de forma, orientação, posição e batimento

4. Cópia não autorizada
4 NBR 14699:2001

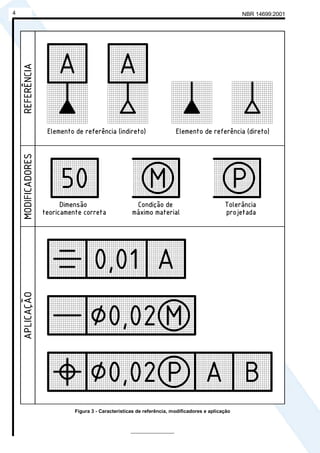

Figura 3 - Características de referência, modificadores e aplicação
________________
