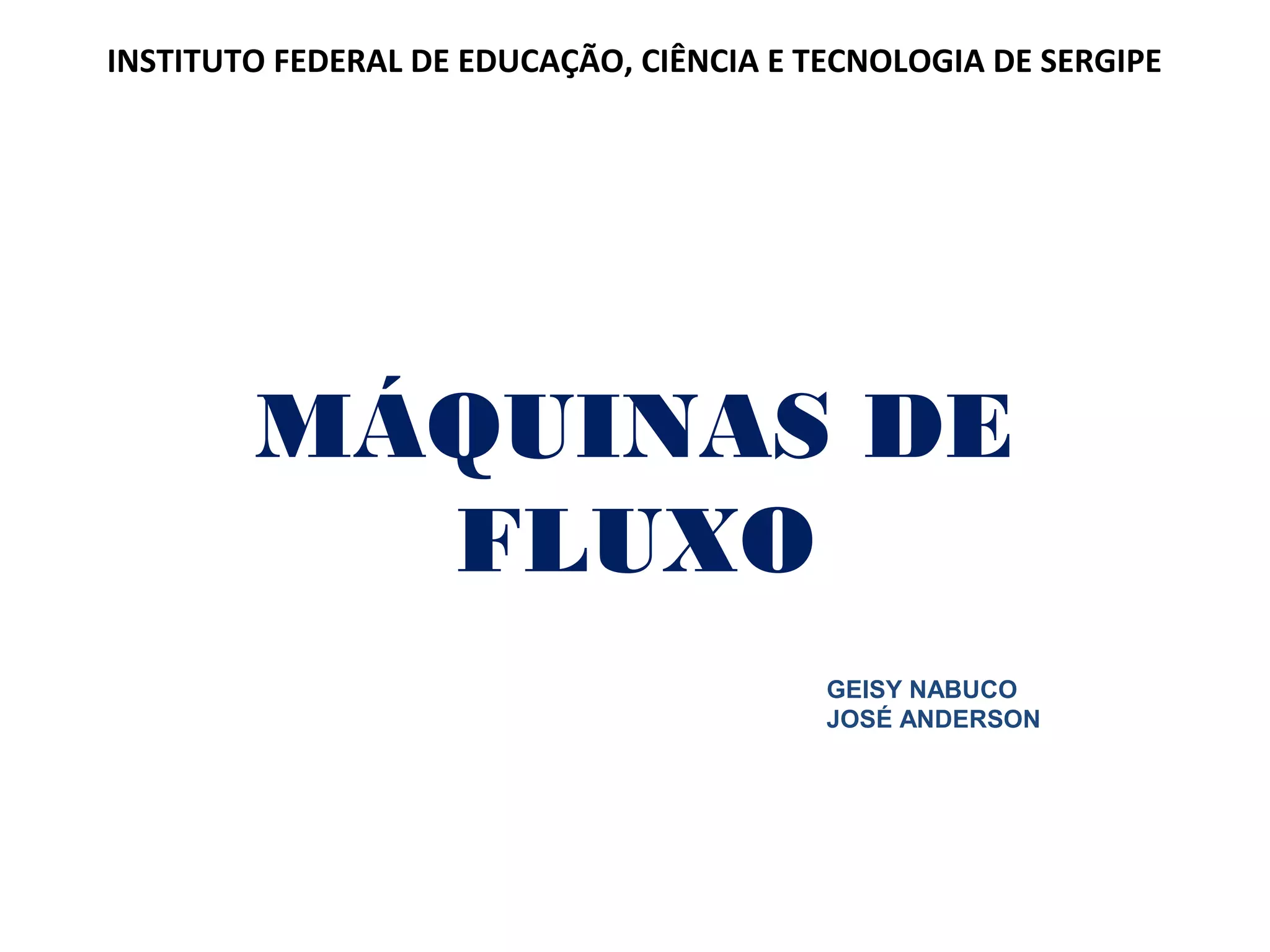

1. MÁQUINAS DE
FLUXO
GEISY NABUCO
JOSÉ ANDERSON
INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA DE SERGIPE

2. Disciplina: Princípios Básicos da Indústria Química
Prof.: Msc. Anderson Dantas de Souza
Equipe 1ºIQUI-M:
Geisy Nabuco Jatobá Santos
José Anderson Bonfim Silva

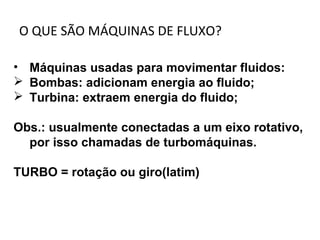

3. O QUE SÃO MÁQUINAS DE FLUXO?
• Máquinas usadas para movimentar fluidos:
 Bombas: adicionam energia ao fluido;
 Turbina: extraem energia do fluido;
Obs.: usualmente conectadas a um eixo rotativo,
por isso chamadas de turbomáquinas.
TURBO = rotação ou giro(latim)

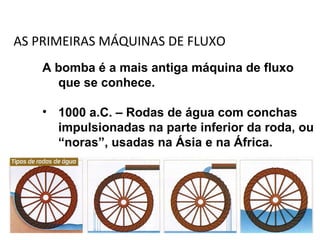

4. AS PRIMEIRAS MÁQUINAS DE FLUXO
A bomba é a mais antiga máquina de fluxo
que se conhece.
• 1000 a.C. – Rodas de água com conchas
impulsionadas na parte inferior da roda, ou
“noras”, usadas na Ásia e na África.

5. AS PRIMEIRAS MÁQUINAS DE FLUXO

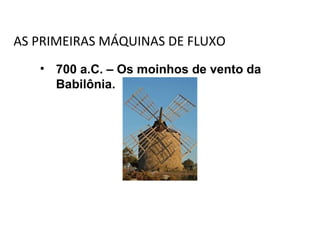

• 700 a.C. – Os moinhos de vento da
Babilônia.

6. AS PRIMEIRAS MÁQUINAS DE FLUXO

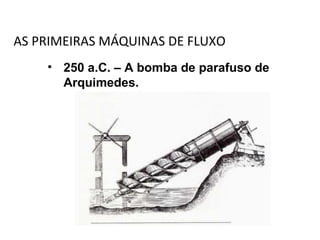

• 250 a.C. – A bomba de parafuso de
Arquimedes.

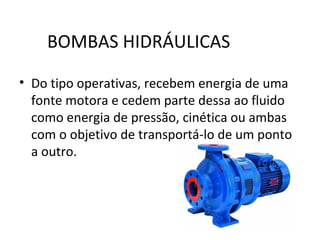

7. BOMBAS HIDRÁULICAS
• Do tipo operativas, recebem energia de uma
fonte motora e cedem parte dessa ao fluido
como energia de pressão, cinética ou ambas
com o objetivo de transportá-lo de um ponto
a outro.

8. Tipos das pás

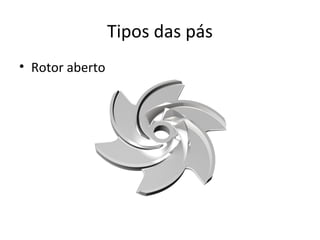

• Rotor aberto

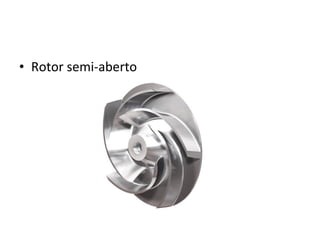

9. • Rotor semi-aberto

10. • Rotor fechado

11. Classificação segundo as formas dos canais
entre as pás do rotor
• Máquinas de fluxo de ação:
• simples desviadores de Fluxo
• não há aumento nem redução de pressão do fluido que passa
através do rotor

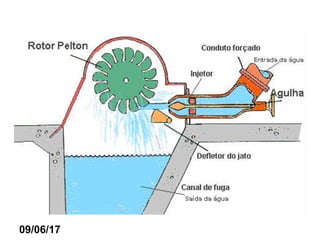

12. 09/06/17

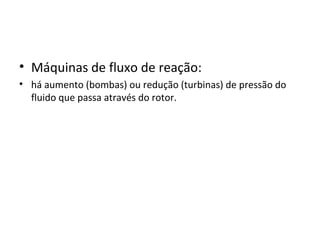

13. • Máquinas de fluxo de reação:
• há aumento (bombas) ou redução (turbinas) de pressão do
fluido que passa através do rotor.

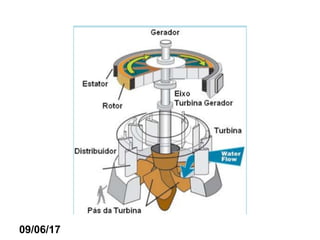

14. 09/06/17

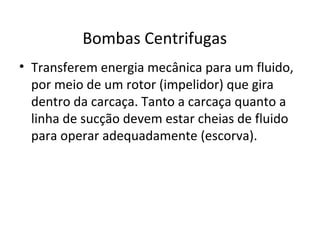

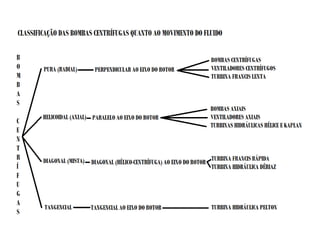

15. Bombas Centrifugas
• Transferem energia mecânica para um fluido,
por meio de um rotor (impelidor) que gira
dentro da carcaça. Tanto a carcaça quanto a
linha de sucção devem estar cheias de fluido
para operar adequadamente (escorva).

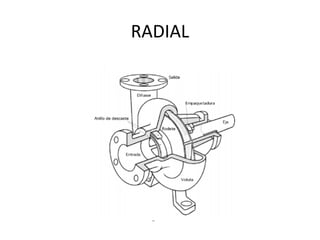

17. RADIAL

18. AXIAL

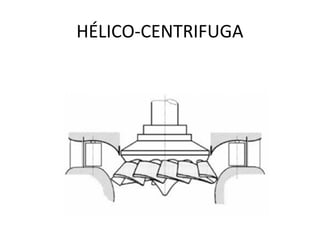

19. HÉLICO-CENTRIFUGA

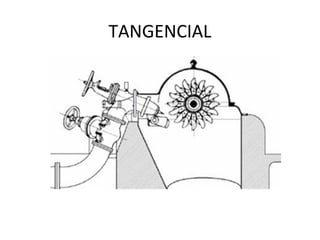

20. TANGENCIAL

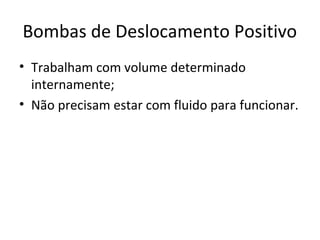

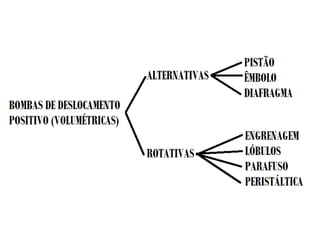

21. Bombas de Deslocamento Positivo
• Trabalham com volume determinado
internamente;
• Não precisam estar com fluido para funcionar.

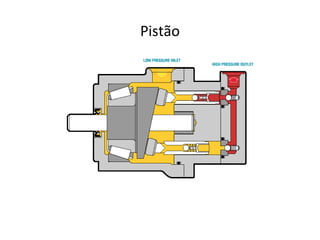

23. Pistão

24. Êmbolo

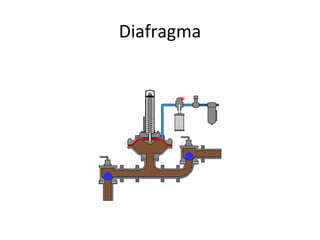

25. Diafragma

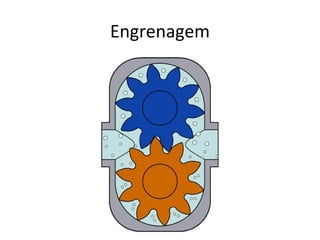

27. Engrenagem

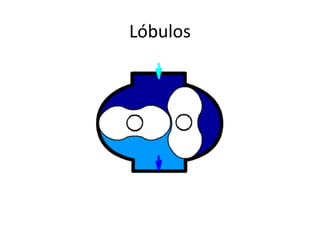

28. Lóbulos

29. Parafuso

30. Peristáltica

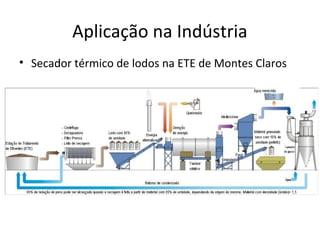

32. Aplicação na Indústria
• Secador térmico de lodos na ETE de Montes Claros

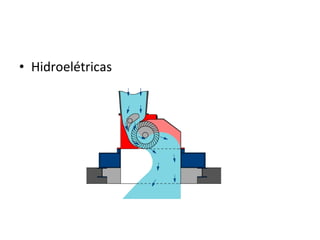

33. • Hidroelétricas

34. • Aerogerador
