Caldeiras, Condensadores

1. Máquinas e equipamentos
Caldeiras, Condensadores e Turbinas

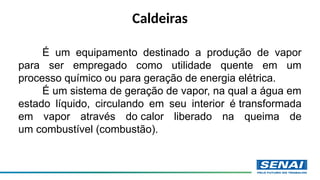

2. Caldeiras
É um equipamento destinado a produção de vapor
para ser empregado como utilidade quente em um
processo químico ou para geração de energia elétrica.
É um sistema de geração de vapor, na qual a água em
estado líquido, circulando em seu interior é transformada
em vapor através do calor liberado na queima de
um combustível (combustão).

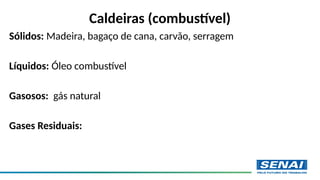

3. Caldeiras (combustível)
Sólidos: Madeira, bagaço de cana, carvão, serragem
Líquidos: Óleo combustível
Gasosos: gás natural
Gases Residuais:

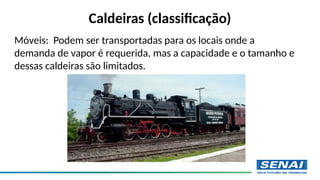

4. Caldeiras (classificação)
Móveis: Podem ser transportadas para os locais onde a
demanda de vapor é requerida, mas a capacidade e o tamanho e
dessas caldeiras são limitados.

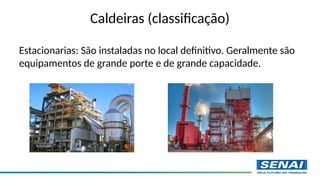

5. Estacionarias: São instaladas no local definitivo. Geralmente são
equipamentos de grande porte e de grande capacidade.
Caldeiras (classificação)

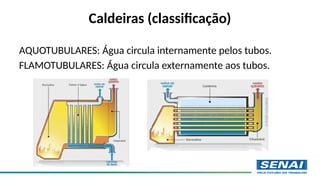

6. Caldeiras (classificação)
AQUOTUBULARES: Água circula internamente pelos tubos.
FLAMOTUBULARES: Água circula externamente aos tubos.

7. Caldeiras Flamotubulares:

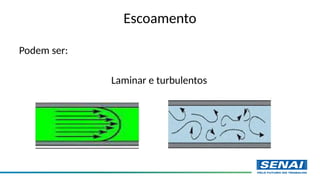

8. Escoamento
Podem ser:
Laminar e turbulentos

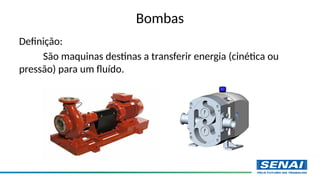

9. Bombas
Definição:
São maquinas destinas a transferir energia (cinética ou
pressão) para um fluído.

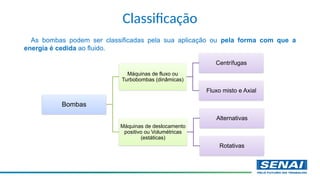

10. Classificação
As bombas podem ser classificadas pela sua aplicação ou pela forma com que a
energia é cedida ao fluido.
Bombas
Máquinas de fluxo ou
Turbobombas (dinâmicas)
Centrífugas
Fluxo misto e Axial
Máquinas de deslocamento
positivo ou Volumétricas
(estáticas)
Alternativas
Rotativas

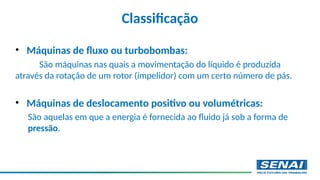

11. • Máquinas de fluxo ou turbobombas:
São máquinas nas quais a movimentação do líquido é produzida
através da rotação de um rotor (impelidor) com um certo número de pás.
• Máquinas de deslocamento positivo ou volumétricas:
São aquelas em que a energia é fornecida ao fluido já sob a forma de
pressão.
Classificação

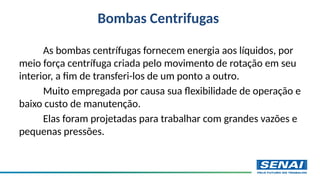

12. Bombas Centrifugas
As bombas centrífugas fornecem energia aos líquidos, por
meio força centrífuga criada pelo movimento de rotação em seu
interior, a fim de transferi-los de um ponto a outro.
Muito empregada por causa sua flexibilidade de operação e
baixo custo de manutenção.
Elas foram projetadas para trabalhar com grandes vazões e
pequenas pressões.

13. Aplicação
1- serviços de abastecimentos de agua
2- serviços de esgoto
3- sistemas de drenagem
4- sistemas de irrigação
5- industrias e etc.
Bombas Centrifugas

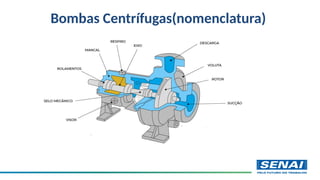

14. Bombas Centrífugas(nomenclatura)

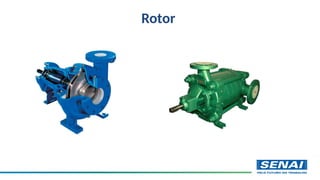

15. Rotor

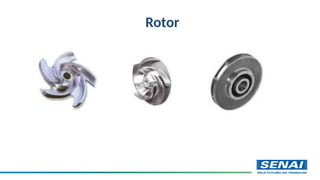

16. Rotor

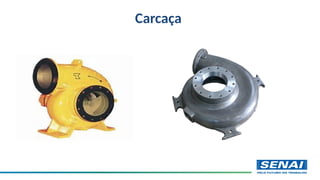

17. Carcaça

18. Elementos de elasticos
Aula 01
