1. Monitoramento da
rede de A a ZABBIX
Daniel Bauermann
dbauermann@uol.com.br

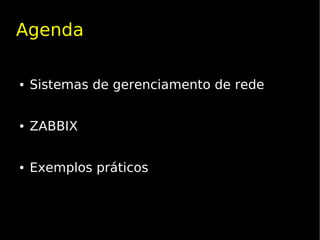

2. Agenda
● Sistemas de gerenciamento de rede
● ZABBIX
● Exemplos práticos

3. Sistemas de
gerenciamento
de rede

4. Cenário possível
Internet
Firewall
Rede local
estágios de evolução do parque de máquinas e infraestrutura da empresa

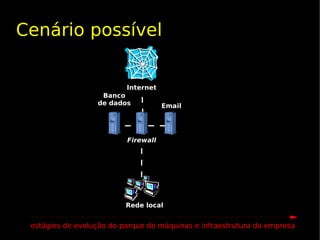

5. Cenário possível
Internet
Banco
de dados Email
Firewall
Rede local
estágios de evolução do parque de máquinas e infraestrutura da empresa

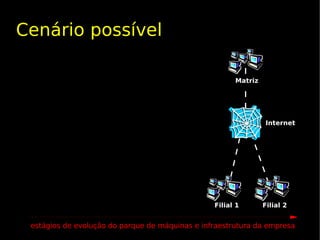

6. Cenário possível
Matriz
Internet
Filial 1 Filial 2
estágios de evolução do parque de máquinas e infraestrutura da empresa

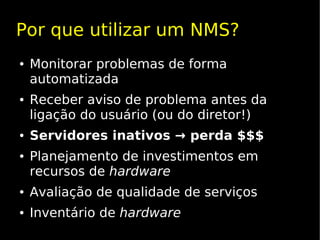

7. Por que utilizar um NMS?
● Monitorar problemas de forma
automatizada
● Receber aviso de problema antes da
ligação do usuário (ou do diretor!)
● Servidores inativos → perda $$$
● Planejamento de investimentos em
recursos de hardware
● Avaliação de qualidade de serviços
● Inventário de hardware

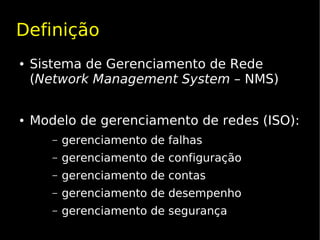

8. Definição
● Sistema de Gerenciamento de Rede
(Network Management System – NMS)
● Modelo de gerenciamento de redes (ISO):
– gerenciamento de falhas
– gerenciamento de configuração
– gerenciamento de contas
– gerenciamento de desempenho
– gerenciamento de segurança

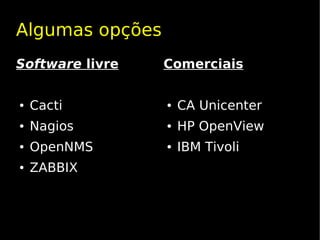

9. Algumas opções
Software livre Comerciais
● Cacti ● CA Unicenter
● Nagios ● HP OpenView
● OpenNMS ● IBM Tivoli
● ZABBIX

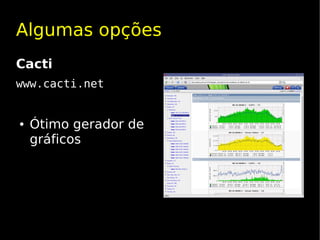

10. Algumas opções
Cacti
www.cacti.net
● Ótimo gerador de
gráficos

11. Algumas opções
Nagios
www.nagios.org
● Gráficos
● Monitoramento
● Notificações

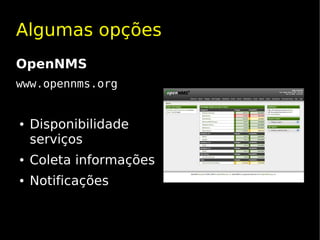

12. Algumas opções
OpenNMS
www.opennms.org
● Disponibilidade
serviços
● Coleta informações
● Notificações

13. ZABBIX

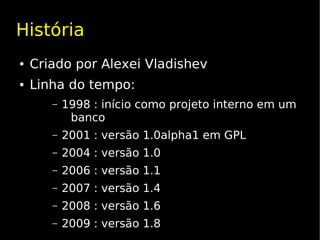

14. História
● Criado por Alexei Vladishev
● Linha do tempo:
– 1998 : início como projeto interno em um
banco
– 2001 : versão 1.0alpha1 em GPL
– 2004 : versão 1.0
– 2006 : versão 1.1
– 2007 : versão 1.4
– 2008 : versão 1.6
– 2009 : versão 1.8

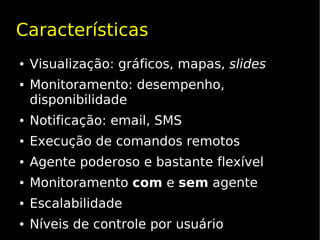

15. Características
● Visualização: gráficos, mapas, slides
● Monitoramento: desempenho,
disponibilidade
● Notificação: email, SMS
● Execução de comandos remotos
● Agente poderoso e bastante flexível
● Monitoramento com e sem agente
● Escalabilidade
● Níveis de controle por usuário

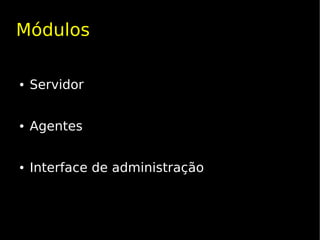

16. Módulos
● Servidor
● Agentes
● Interface de administração

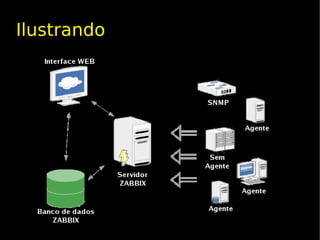

17. Ilustrando

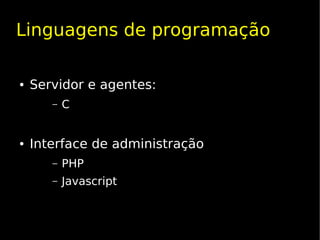

18. Linguagens de programação
● Servidor e agentes:
– C
● Interface de administração
– PHP
– Javascript

19. Requisitos (1)
● Linux, Unix, BSD ou OS X
● Servidor HTTP (Apache)
● PHP
● Banco de dados (MySQL, PostgreSQL, Oracle,
SQLite)

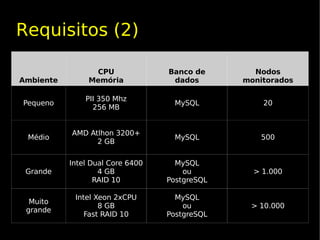

20. Requisitos (2)
CPU Banco de Nodos
Ambiente Memória dados monitorados
PII 350 Mhz
Pequeno MySQL 20
256 MB
AMD Atlhon 3200+
Médio MySQL 500
2 GB
Intel Dual Core 6400 MySQL
Grande 4 GB ou > 1.000
RAID 10 PostgreSQL
Intel Xeon 2xCPU MySQL
Muito
8 GB ou > 10.000
grande
Fast RAID 10 PostgreSQL

21. Algumas Vantagens/
Desvantagens
Vantagens Desvantagens
● Número templates ● Configuração
● Documentação inicial nodos
● Fóruns
● Flexibilidade
agente

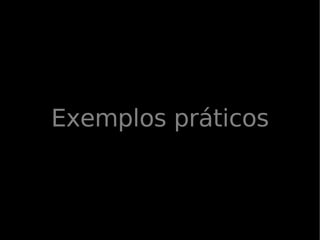

22. Exemplos práticos

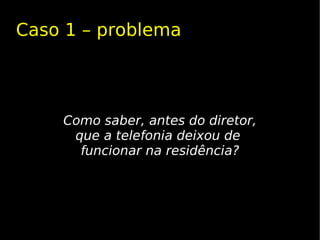

23. Caso 1 – problema
Como saber, antes do diretor,
que a telefonia deixou de
funcionar na residência?

24. Caso 1 – visão gráfica

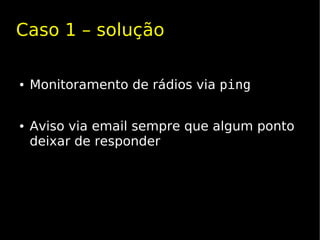

25. Caso 1 – solução
● Monitoramento de rádios via ping
● Aviso via email sempre que algum ponto
deixar de responder

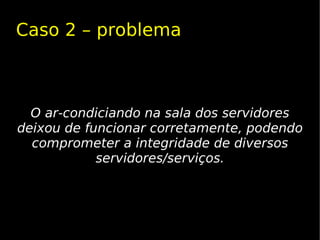

26. Caso 2 – problema
O ar-condiciando na sala dos servidores
deixou de funcionar corretamente, podendo
comprometer a integridade de diversos
servidores/serviços.

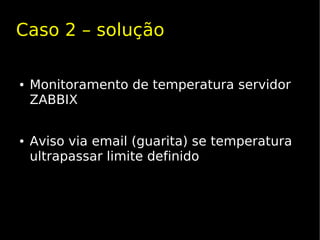

27. Caso 2 – solução
● Monitoramento de temperatura servidor
ZABBIX
● Aviso via email (guarita) se temperatura
ultrapassar limite definido

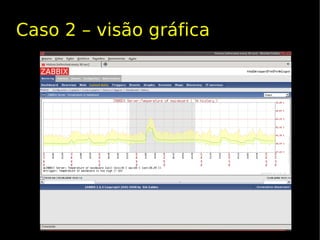

28. Caso 2 – visão gráfica

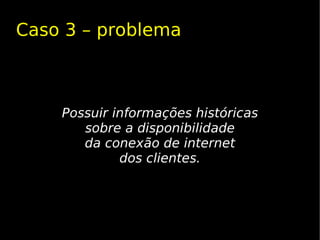

29. Caso 3 – problema
Possuir informações históricas
sobre a disponibilidade
da conexão de internet
dos clientes.

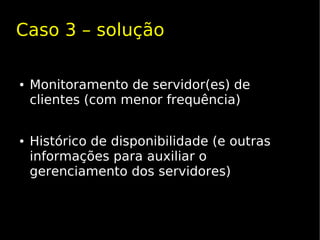

30. Caso 3 – solução
● Monitoramento de servidor(es) de
clientes (com menor frequência)
● Histórico de disponibilidade (e outras
informações para auxiliar o
gerenciamento dos servidores)

31. Caso 3 – visão gráfica

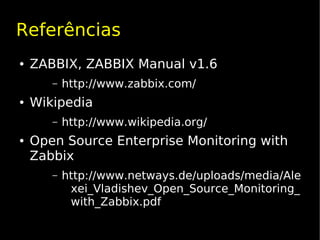

32. Referências
● ZABBIX, ZABBIX Manual v1.6
– http://www.zabbix.com/
● Wikipedia
– http://www.wikipedia.org/
● Open Source Enterprise Monitoring with
Zabbix
– http://www.netways.de/uploads/media/Ale
xei_Vladishev_Open_Source_Monitoring_
with_Zabbix.pdf

33. Monitoramento da
rede de A a ZABBIX
Perguntas?
Daniel Bauermann
dbauermann@uol.com.br

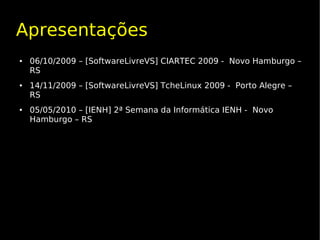

34. Apresentações
● 06/10/2009 – [SoftwareLivreVS] CIARTEC 2009 - Novo Hamburgo –
RS
● 14/11/2009 – [SoftwareLivreVS] TcheLinux 2009 - Porto Alegre –
RS
● 05/05/2010 – [IENH] 2ª Semana da Informática IENH - Novo
Hamburgo – RS
