Este documento fornece uma introdução ao Zabbix, um software de código aberto para monitoramento de rede e aplicações. Ele discute como o Zabbix pode ser usado para monitorar infraestrutura, serviços e negócios, além de apresentar as principais características, componentes e funcionalidades do software.

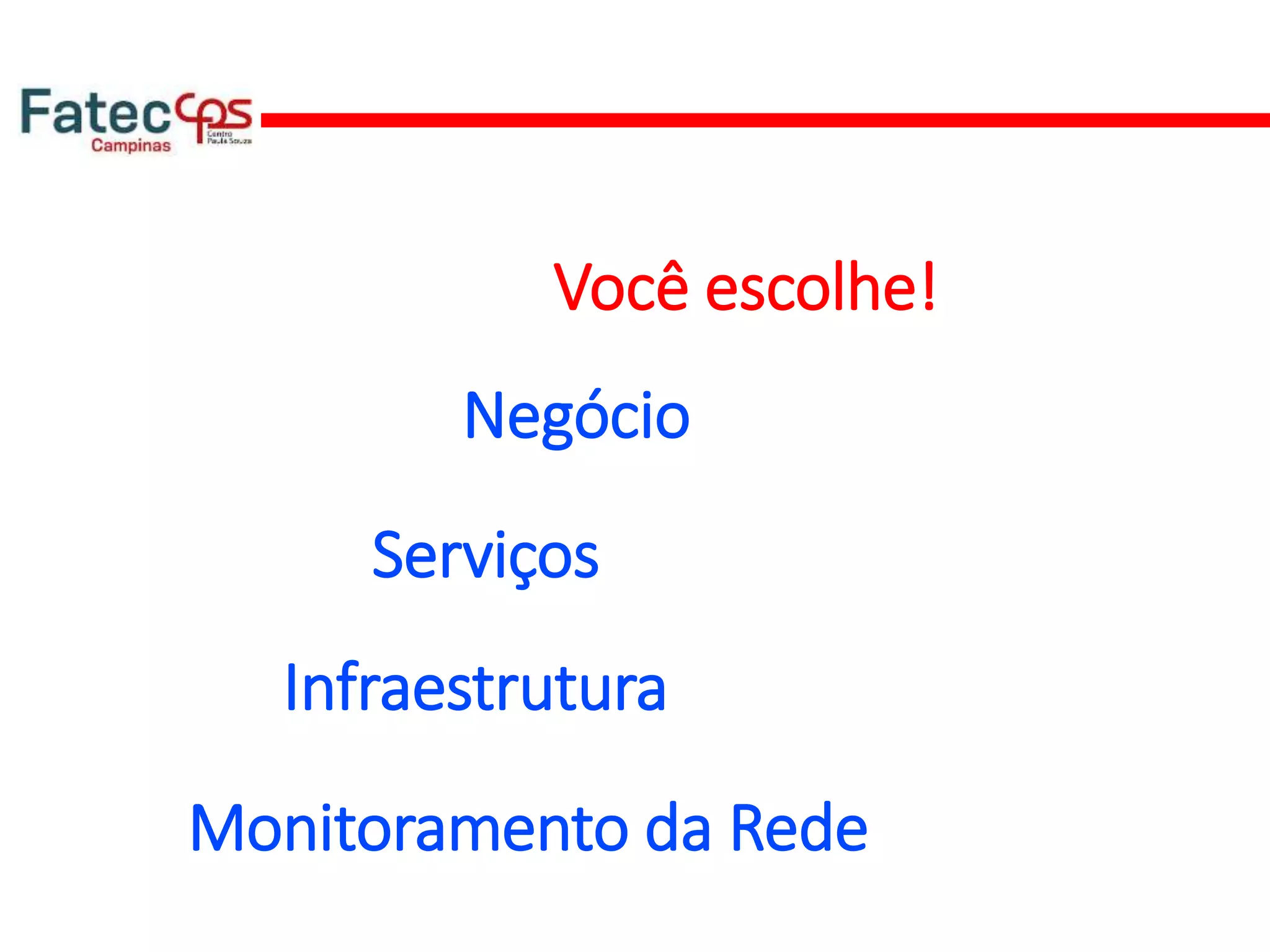

1. Gerenciamento de Redes com Zabbix

2. Infraestrutura
Monitoramento da Rede
Serviços
Negócio
Você escolhe!

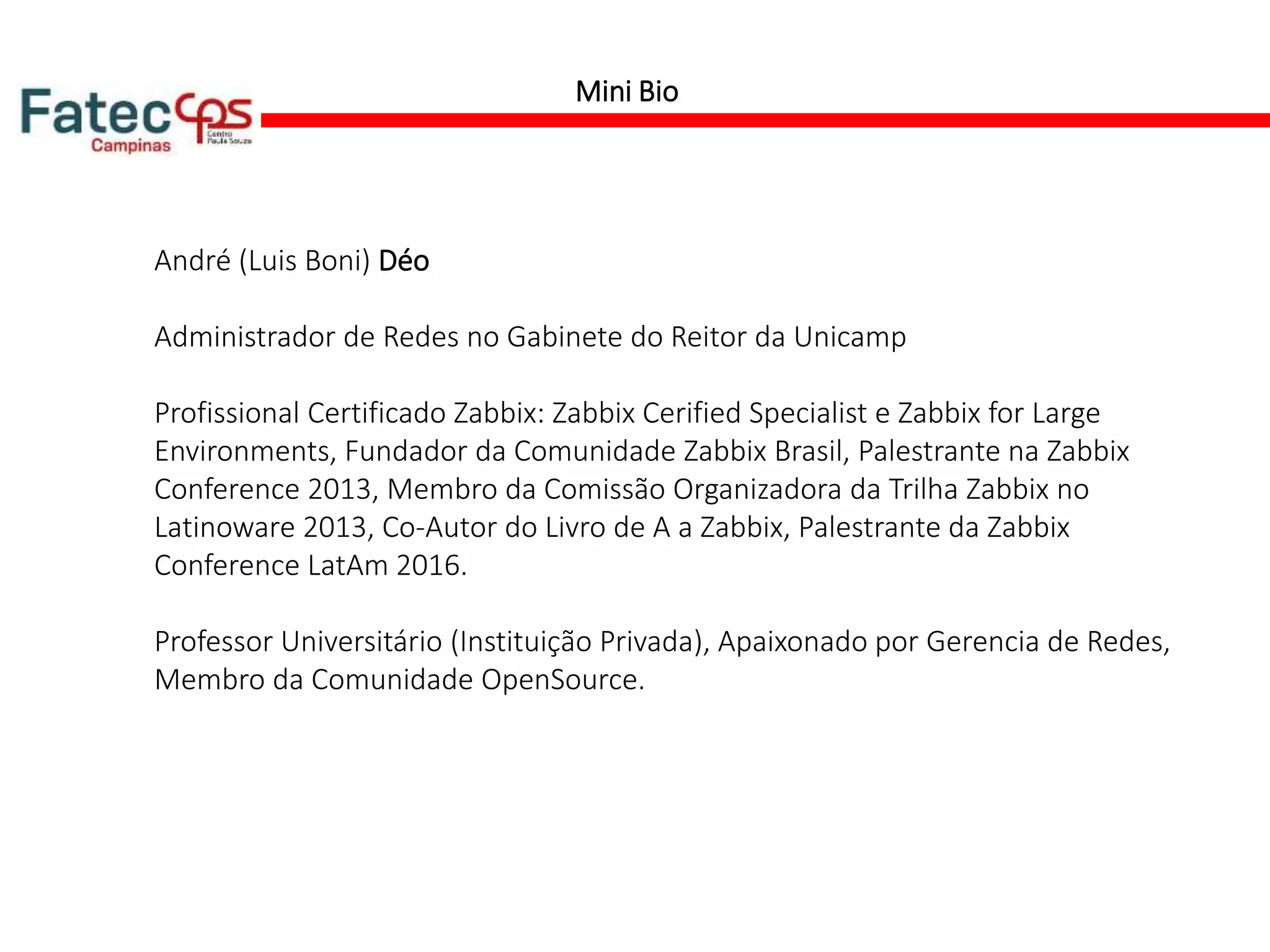

3. Mini Bio
André (Luis Boni) Déo
Administrador de Redes no Gabinete do Reitor da Unicamp
Profissional Certificado Zabbix: Zabbix Cerified Specialist e Zabbix for Large
Environments, Fundador da Comunidade Zabbix Brasil, Palestrante na Zabbix
Conference 2013, Membro da Comissão Organizadora da Trilha Zabbix no
Latinoware 2013, Co-Autor do Livro de A a Zabbix, Palestrante da Zabbix
Conference LatAm 2016.
Professor Universitário (Instituição Privada), Apaixonado por Gerencia de Redes,
Membro da Comunidade OpenSource.

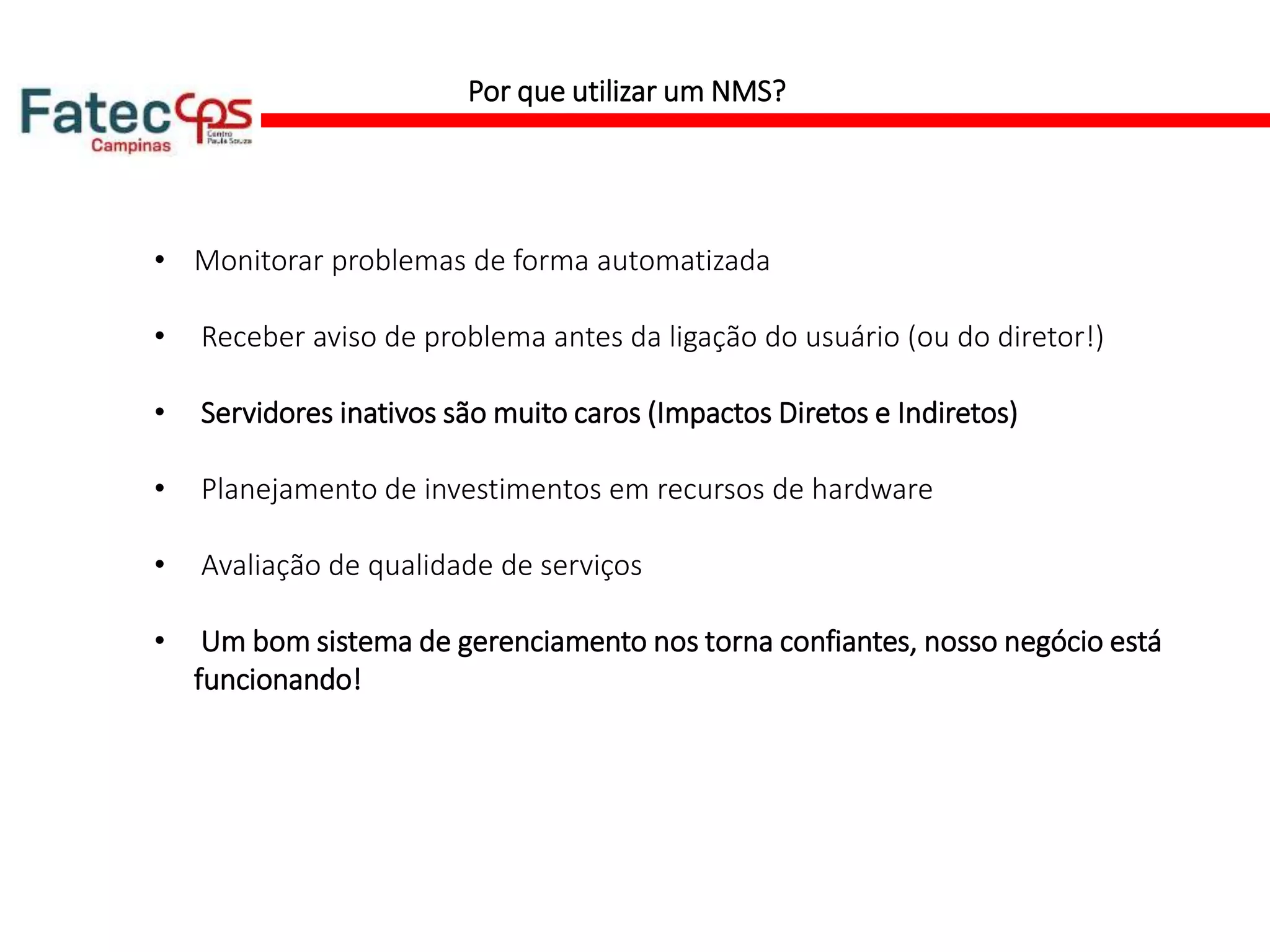

4. Por que utilizar um NMS?
• Monitorar problemas de forma automatizada
• Receber aviso de problema antes da ligação do usuário (ou do diretor!)
• Servidores inativos são muito caros (Impactos Diretos e Indiretos)
• Planejamento de investimentos em recursos de hardware
• Avaliação de qualidade de serviços
• Um bom sistema de gerenciamento nos torna confiantes, nosso negócio está
funcionando!

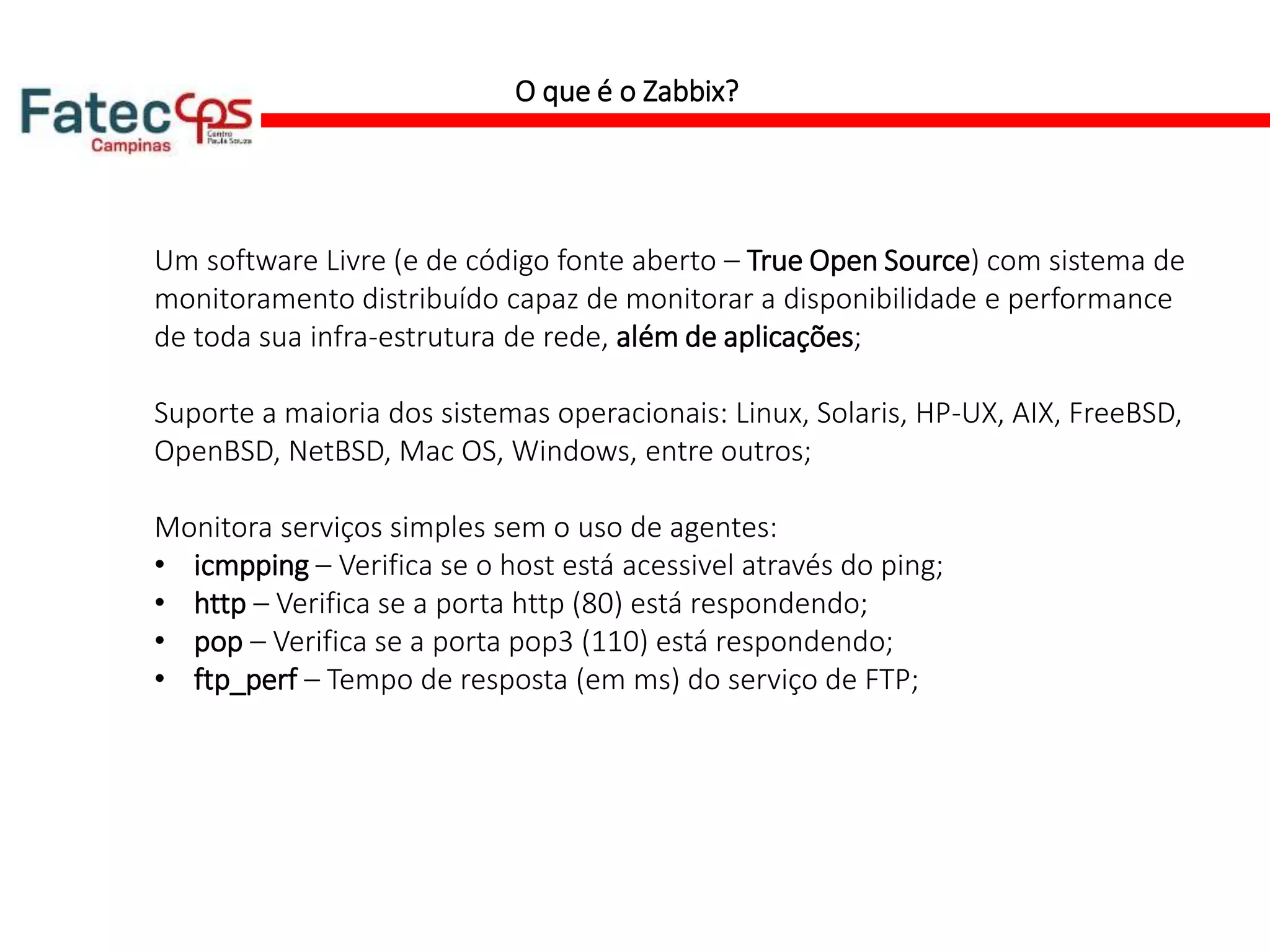

5. O que é o Zabbix?
Um software Livre (e de código fonte aberto – True Open Source) com sistema de
monitoramento distribuído capaz de monitorar a disponibilidade e performance
de toda sua infra-estrutura de rede, além de aplicações;
Suporte a maioria dos sistemas operacionais: Linux, Solaris, HP-UX, AIX, FreeBSD,
OpenBSD, NetBSD, Mac OS, Windows, entre outros;
Monitora serviços simples sem o uso de agentes:
• icmpping – Verifica se o host está acessivel através do ping;
• http – Verifica se a porta http (80) está respondendo;
• pop – Verifica se a porta pop3 (110) está respondendo;
• ftp_perf – Tempo de resposta (em ms) do serviço de FTP;

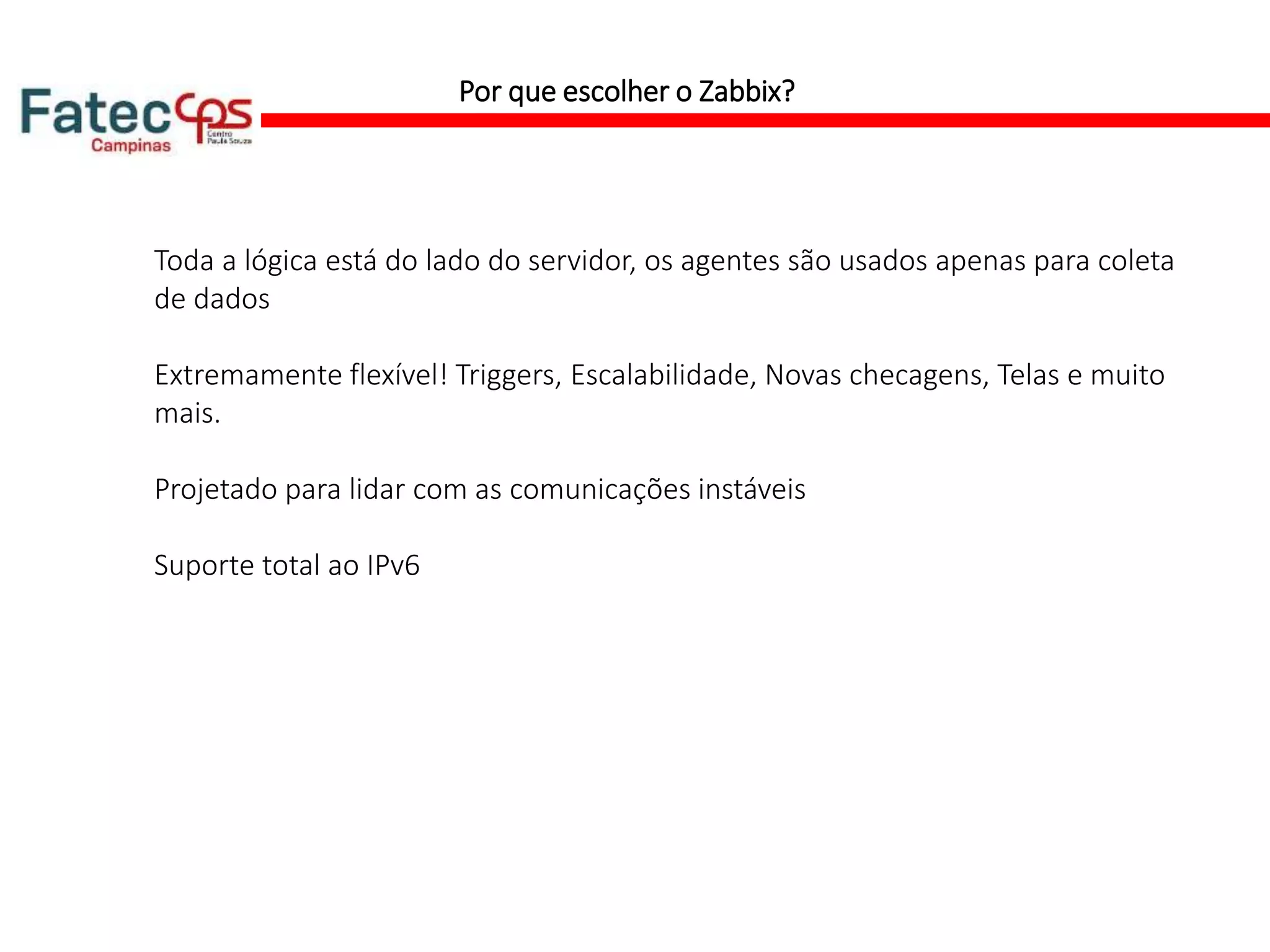

6. Por que escolher o Zabbix?
Toda a lógica está do lado do servidor, os agentes são usados apenas para coleta
de dados
Extremamente flexível! Triggers, Escalabilidade, Novas checagens, Telas e muito
mais.
Projetado para lidar com as comunicações instáveis
Suporte total ao IPv6

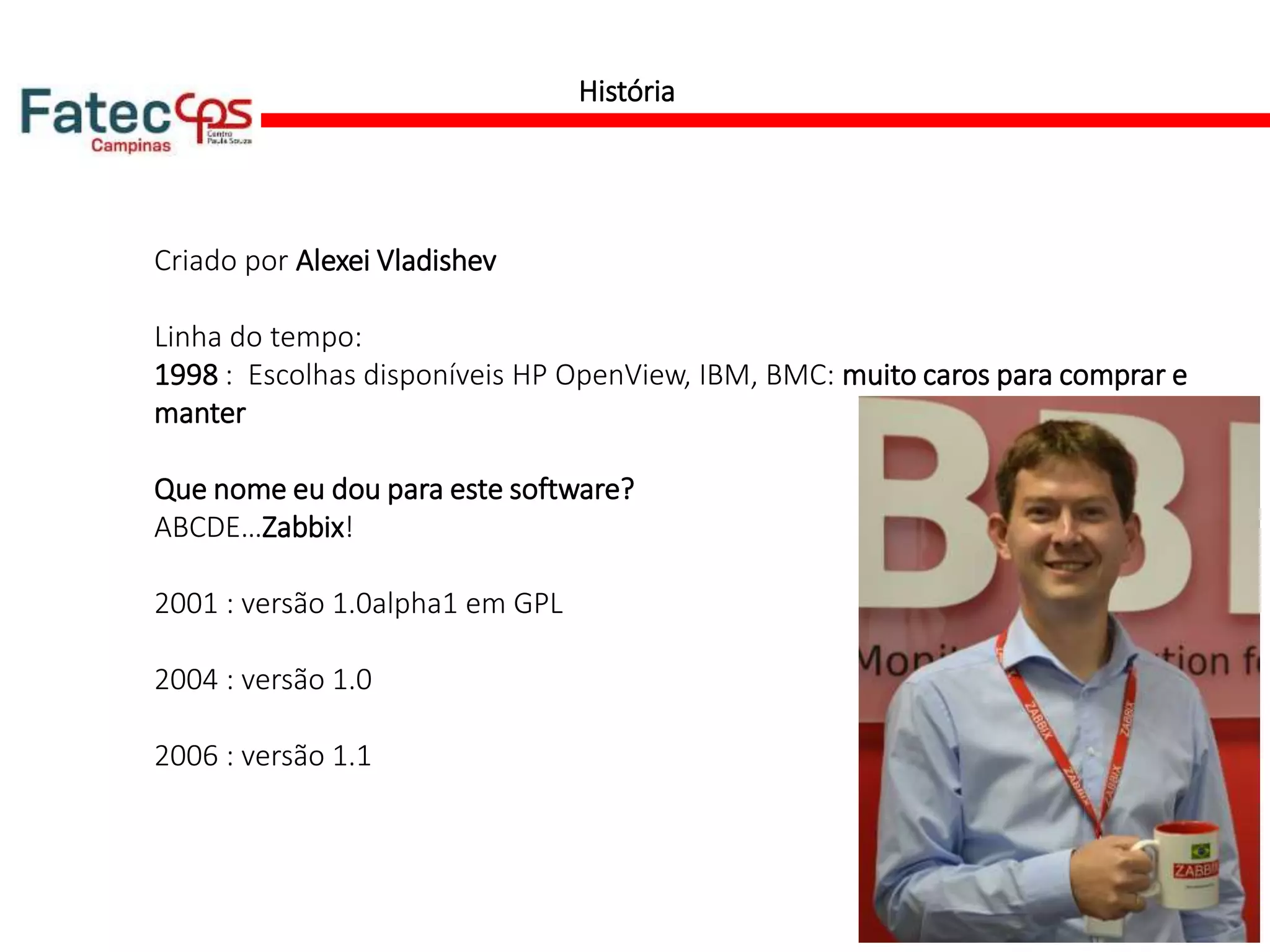

7. História
Criado por Alexei Vladishev
Linha do tempo:
1998 : Escolhas disponíveis HP OpenView, IBM, BMC: muito caros para comprar e
manter
Que nome eu dou para este software?
ABCDE…Zabbix!
2001 : versão 1.0alpha1 em GPL
2004 : versão 1.0
2006 : versão 1.1

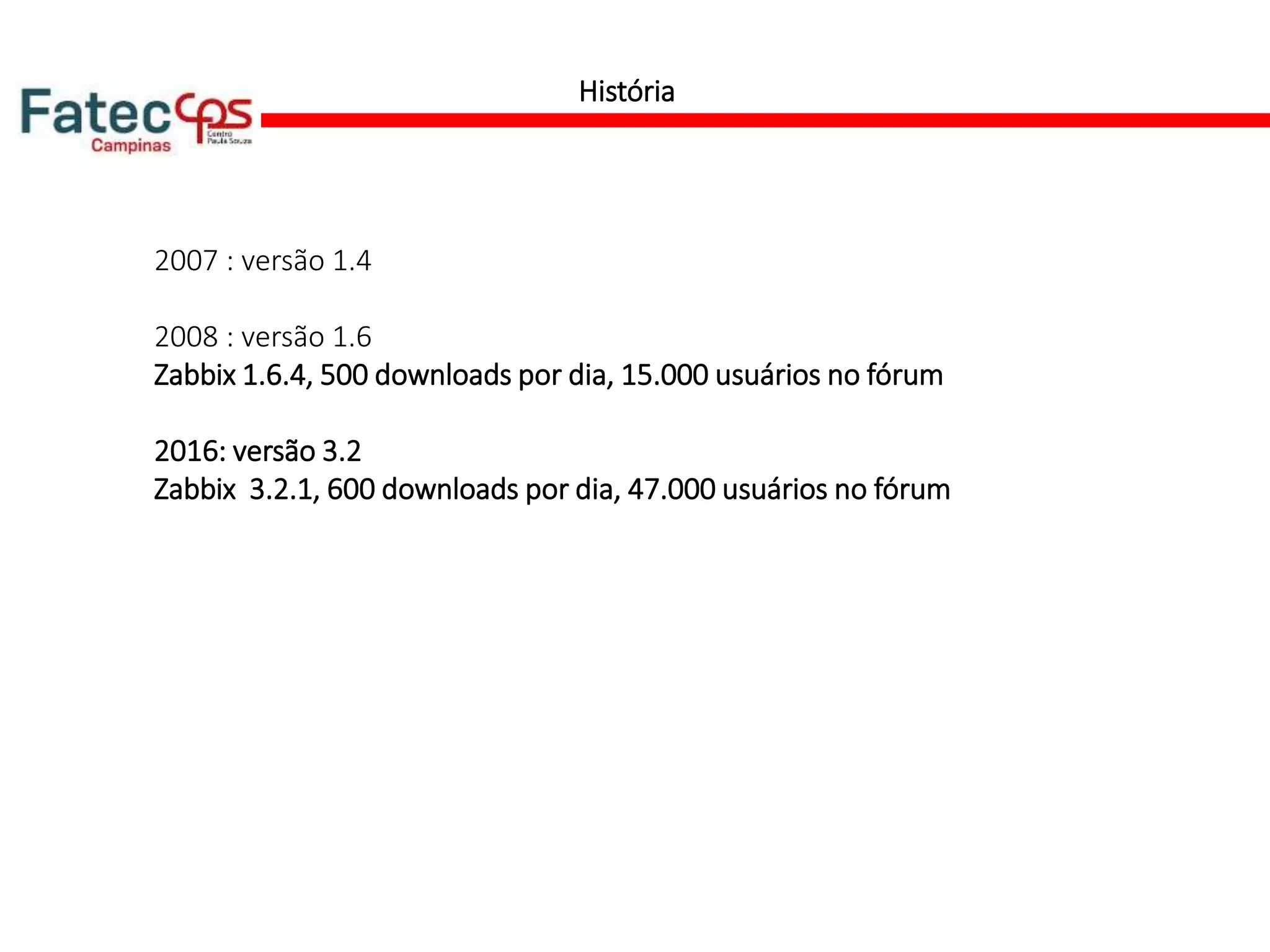

8. História
2007 : versão 1.4
2008 : versão 1.6
Zabbix 1.6.4, 500 downloads por dia, 15.000 usuários no fórum
2016: versão 3.2
Zabbix 3.2.1, 600 downloads por dia, 47.000 usuários no fórum

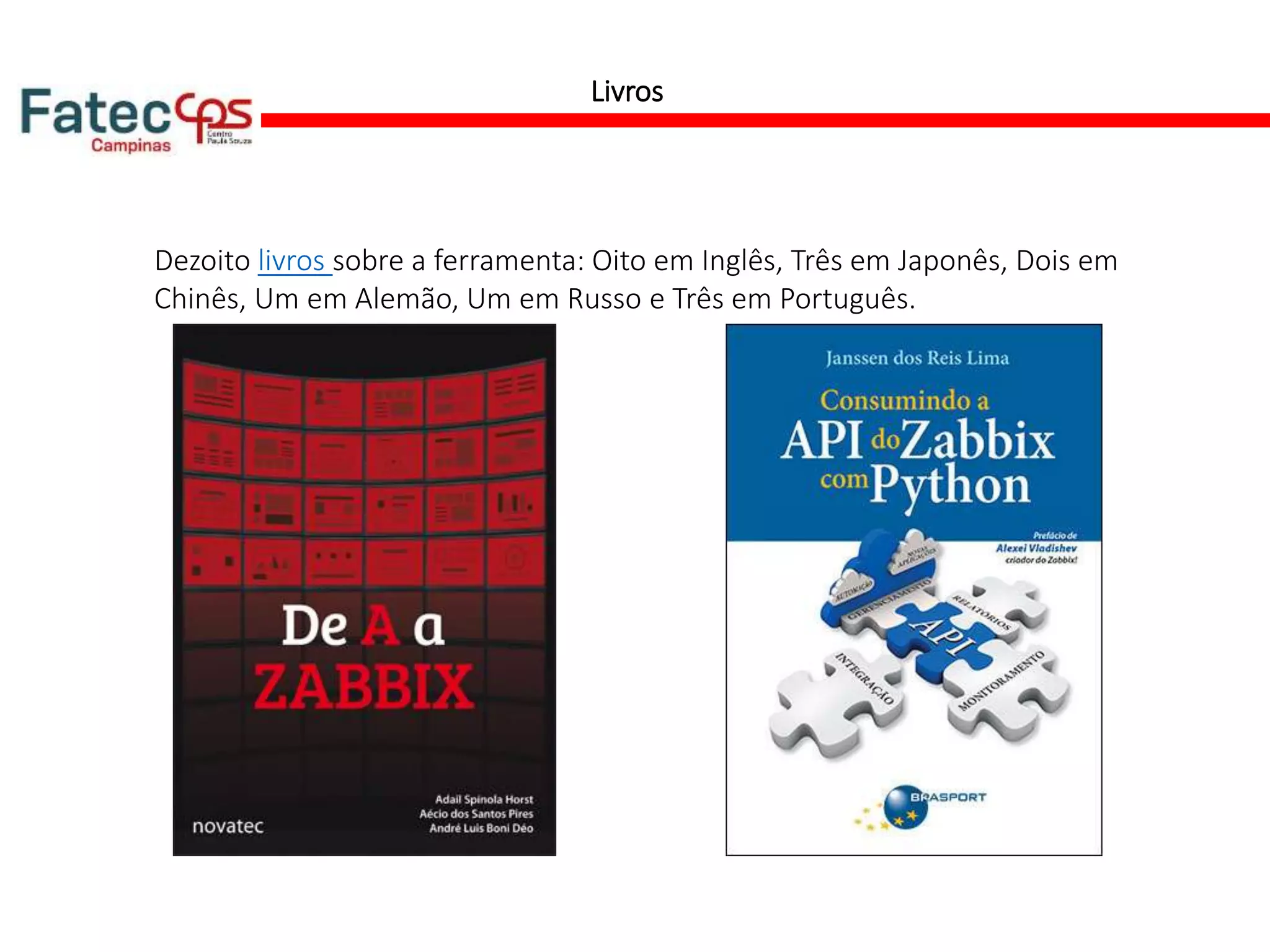

9. Livros
Dezoito livros sobre a ferramenta: Oito em Inglês, Três em Japonês, Dois em
Chinês, Um em Alemão, Um em Russo e Três em Português.

10. Livros
Dezoito livros sobre a ferramenta: Oito em Inglês, Três em Japonês, Dois em
Chinês, Um em Alemão, Um em Russo e Três em Português.

11. Livros
Dezoito livros sobre a ferramenta: Oito em Inglês, Três em Japonês, Dois em
Chinês, Um em Alemão, Um em Russo e Três em Português.

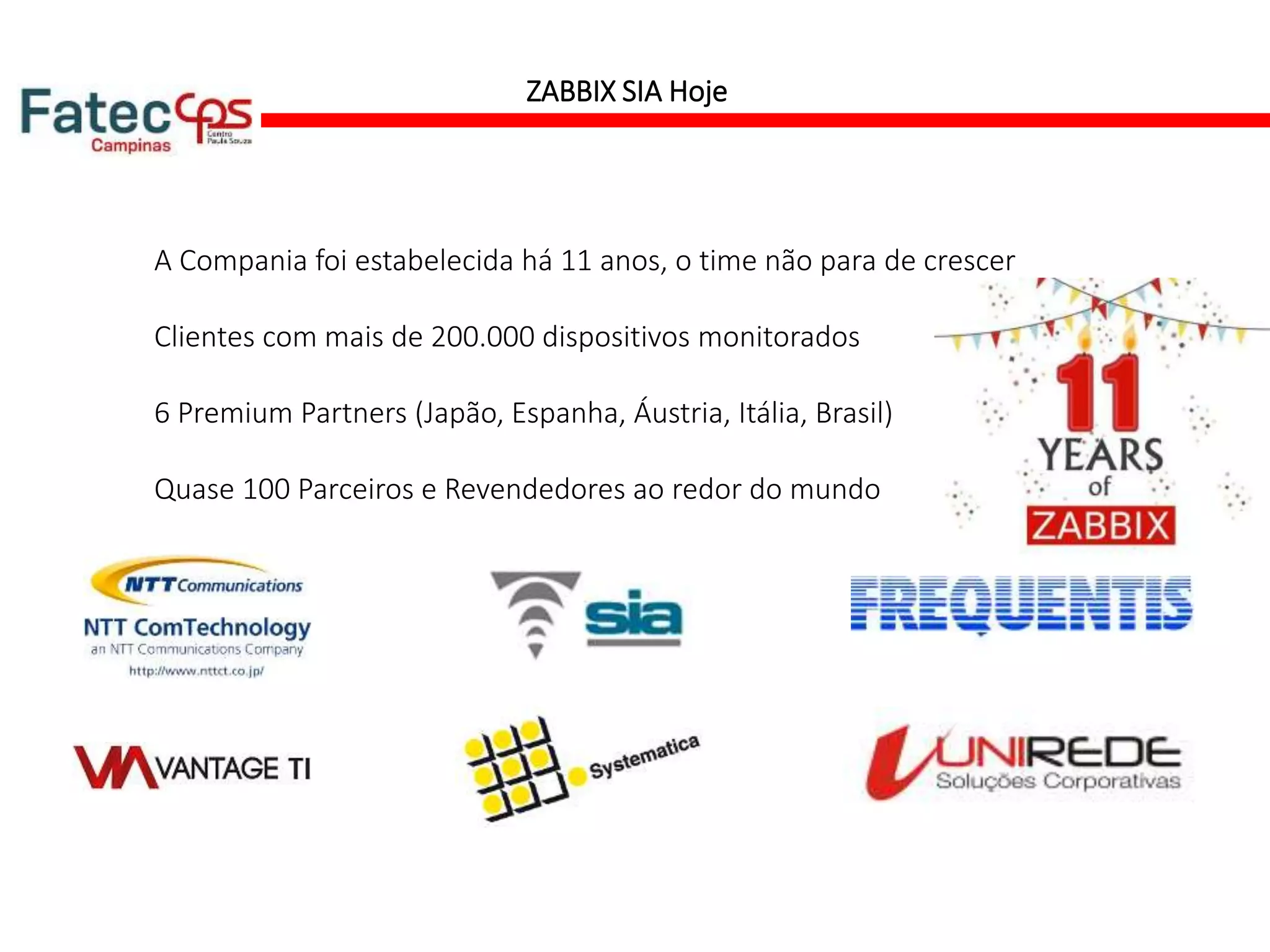

12. ZABBIX SIA Hoje
A Compania foi estabelecida há 11 anos, o time não para de crescer
Clientes com mais de 200.000 dispositivos monitorados
6 Premium Partners (Japão, Espanha, Áustria, Itália, Brasil)
Quase 100 Parceiros e Revendedores ao redor do mundo

13. ZABBIX SIA Hoje
O time é formado por 45 membros em tempo integral
Escritórios em Riga – Letônia (Matriz), Tóquio e Nova York

14. ZABBIX SIA Hoje

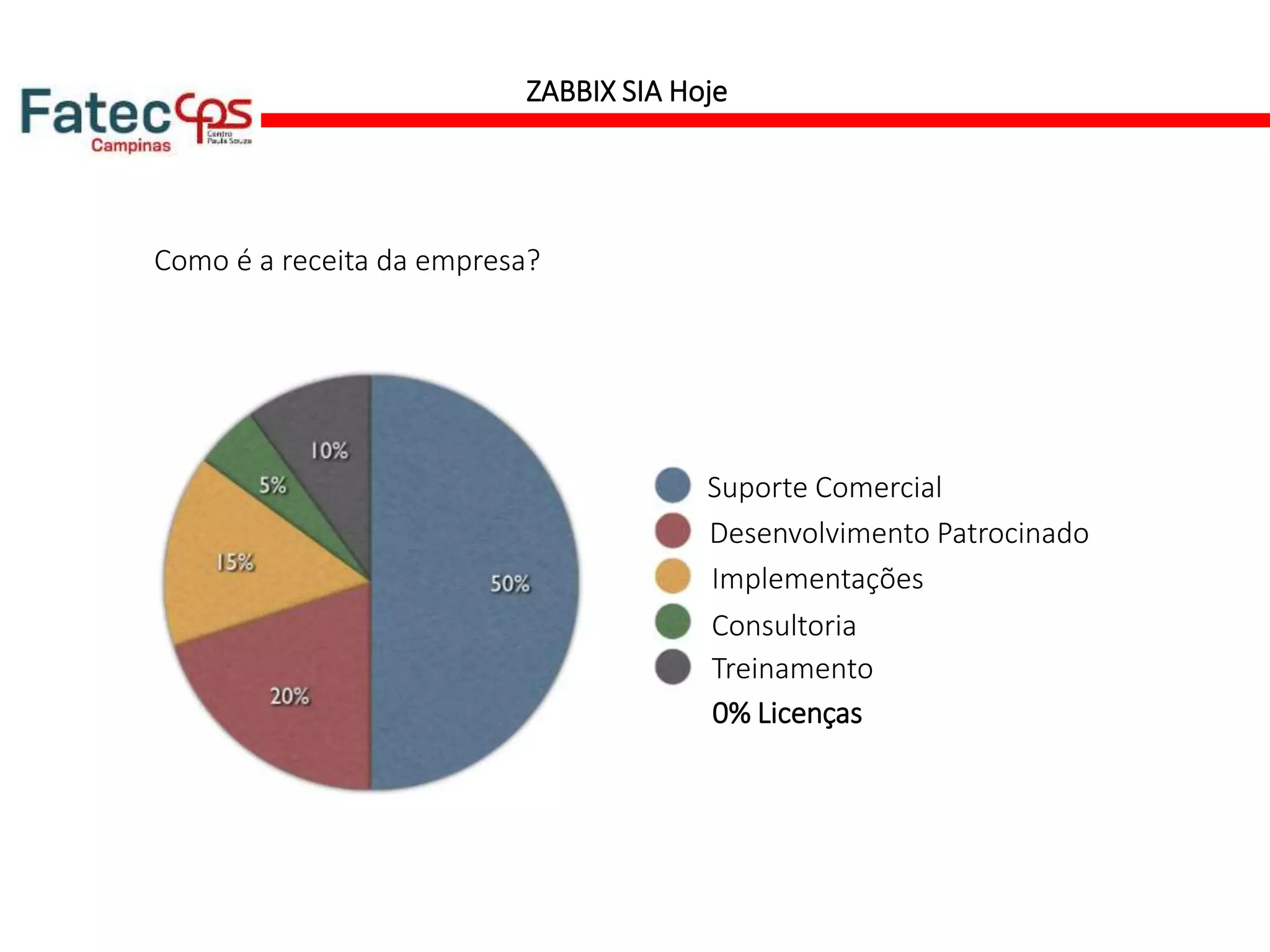

Como é a receita da empresa?
Suporte Comercial
Desenvolvimento Patrocinado
Implementações
Consultoria
Treinamento
0% Licenças

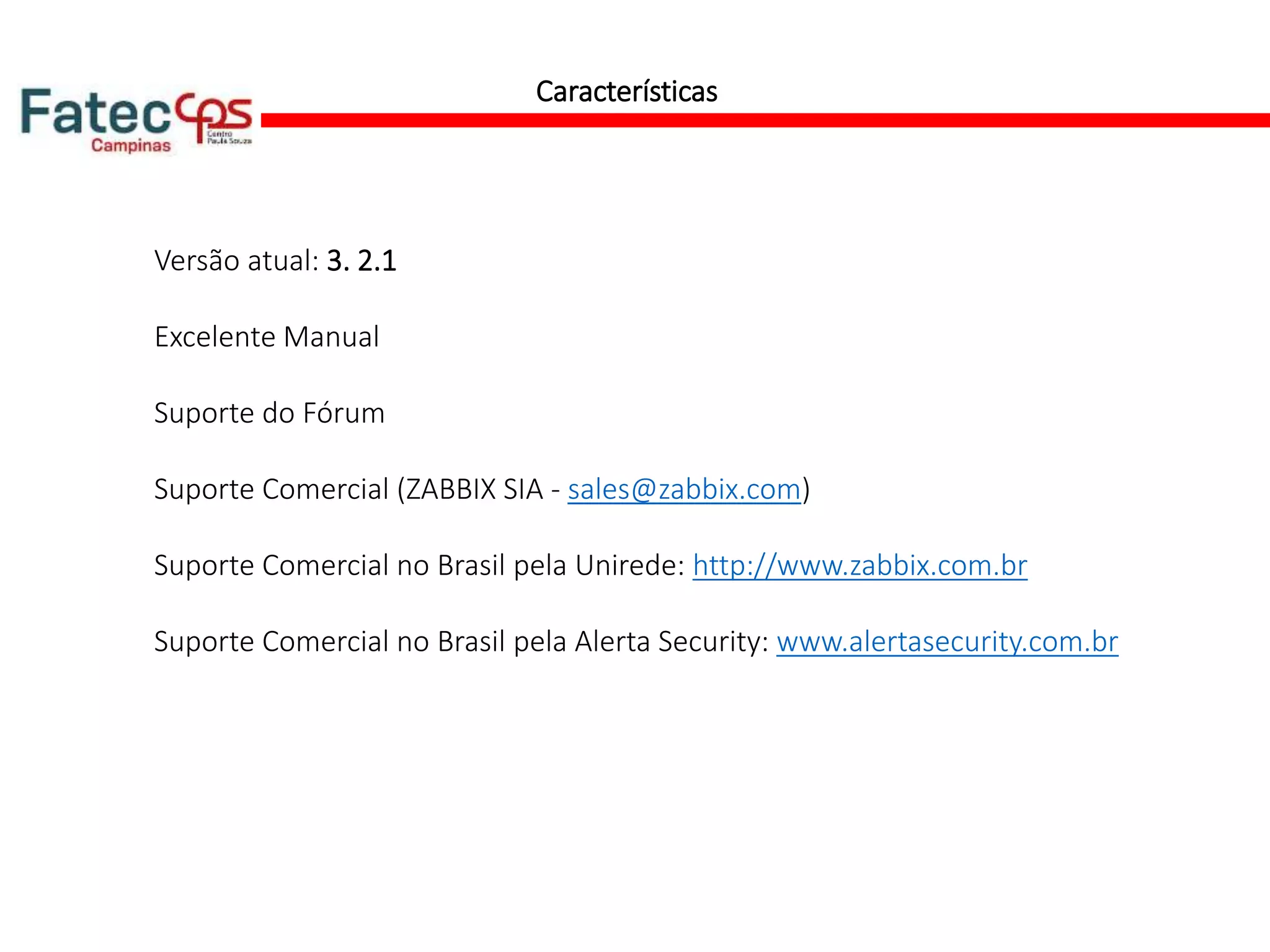

15. Características
Versão atual: 3. 2.1
Excelente Manual
Suporte do Fórum
Suporte Comercial (ZABBIX SIA - sales@zabbix.com)
Suporte Comercial no Brasil pela Unirede: http://www.zabbix.com.br
Suporte Comercial no Brasil pela Alerta Security: www.alertasecurity.com.br

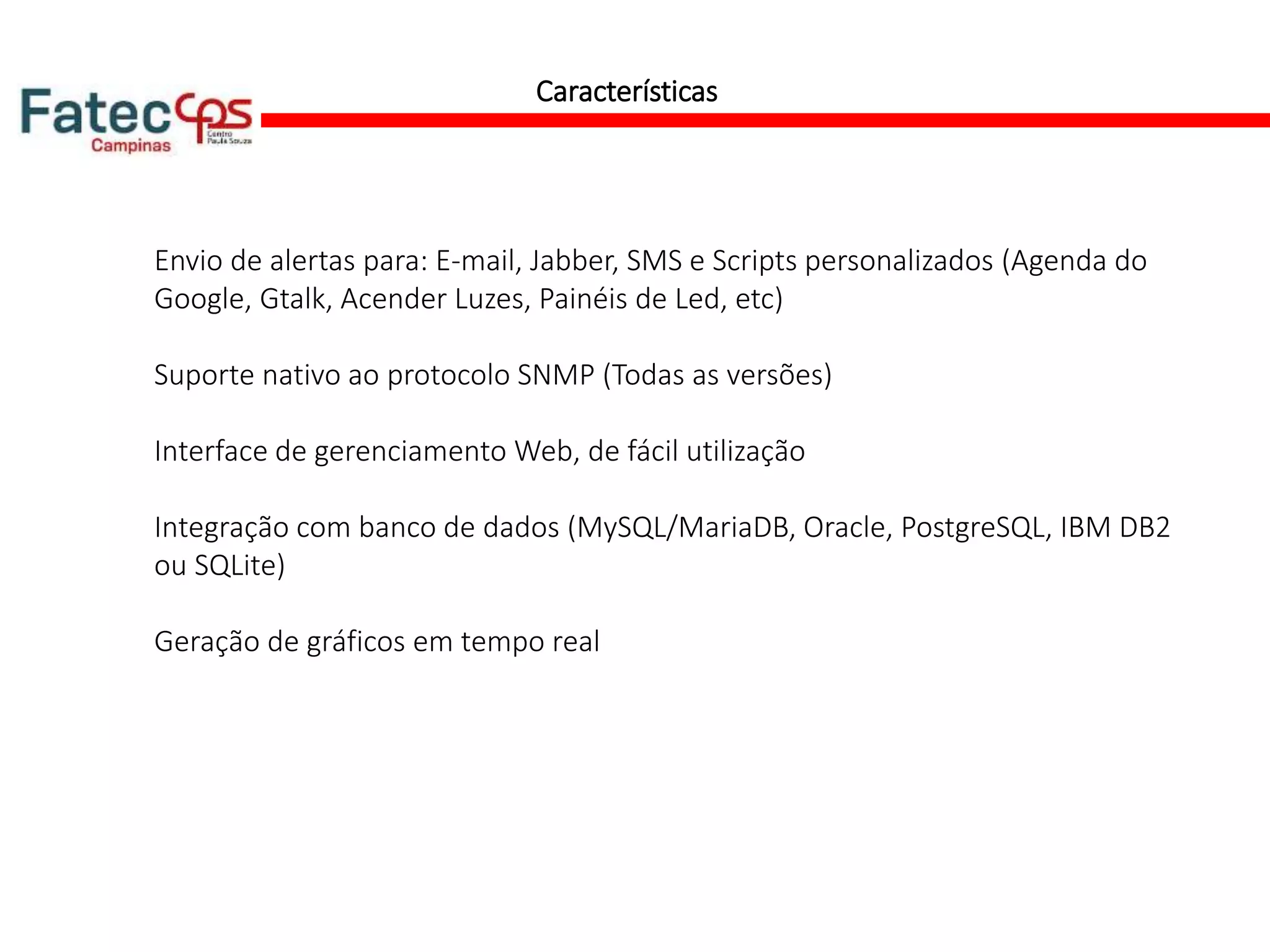

16. Características
Envio de alertas para: E-mail, Jabber, SMS e Scripts personalizados (Agenda do
Google, Gtalk, Acender Luzes, Painéis de Led, etc)
Suporte nativo ao protocolo SNMP (Todas as versões)
Interface de gerenciamento Web, de fácil utilização
Integração com banco de dados (MySQL/MariaDB, Oracle, PostgreSQL, IBM DB2
ou SQLite)
Geração de gráficos em tempo real

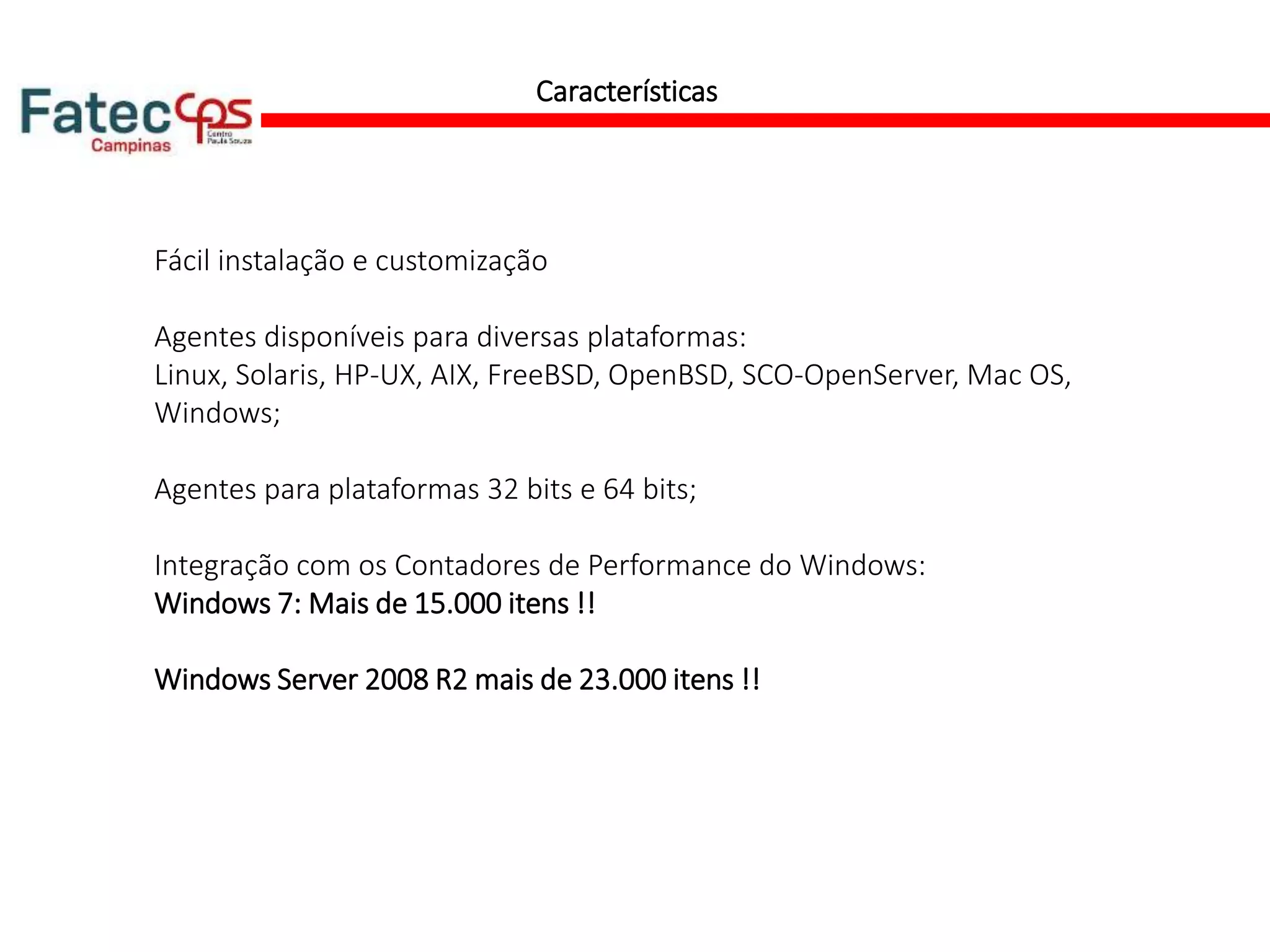

17. Características
Fácil instalação e customização
Agentes disponíveis para diversas plataformas:
Linux, Solaris, HP-UX, AIX, FreeBSD, OpenBSD, SCO-OpenServer, Mac OS,
Windows;
Agentes para plataformas 32 bits e 64 bits;
Integração com os Contadores de Performance do Windows:
Windows 7: Mais de 15.000 itens !!
Windows Server 2008 R2 mais de 23.000 itens !!

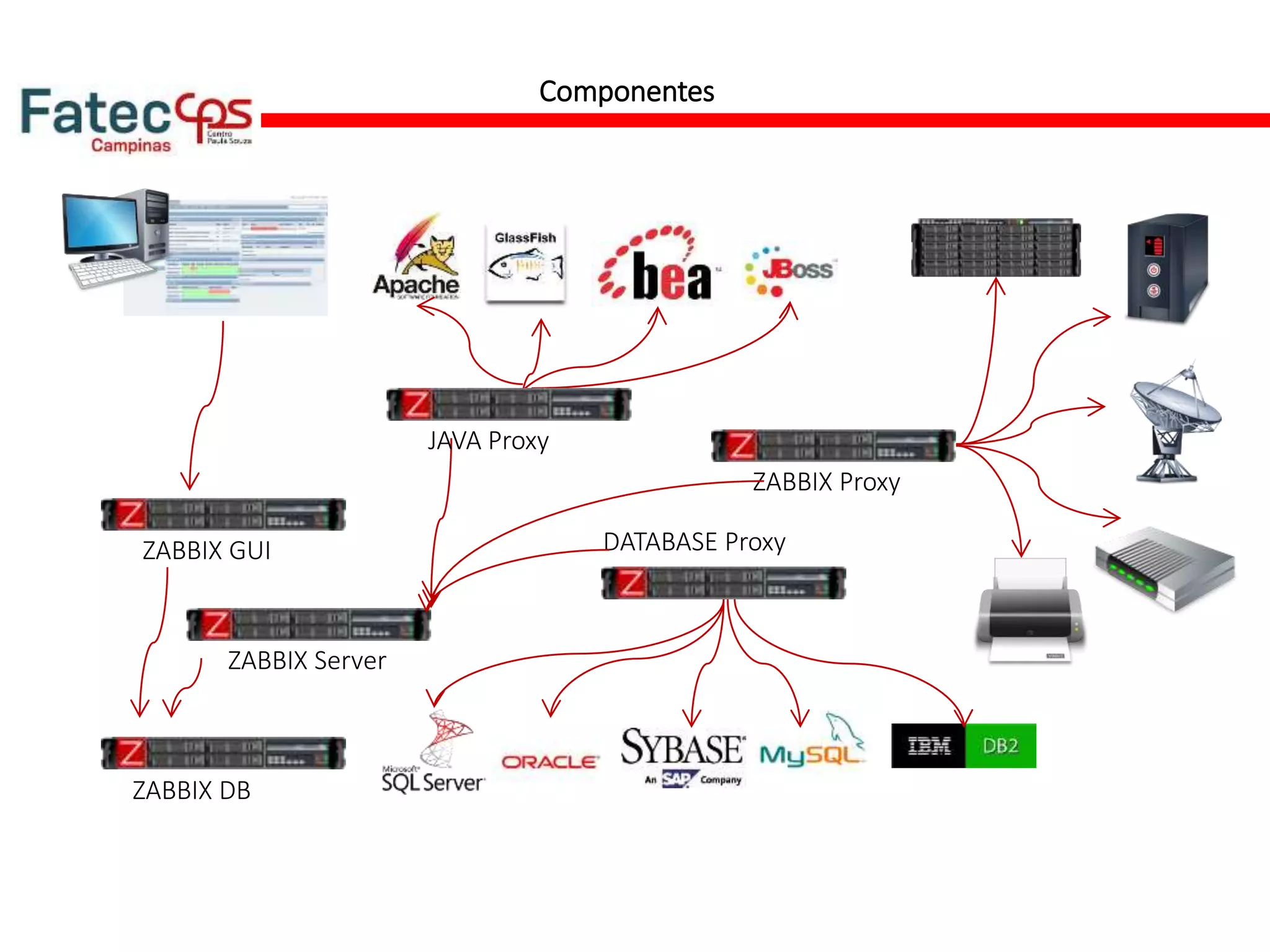

18. Componentes
ZABBIX GUI
ZABBIX Server
ZABBIX Proxy
ZABBIX DB
DATABASE Proxy
JAVA Proxy

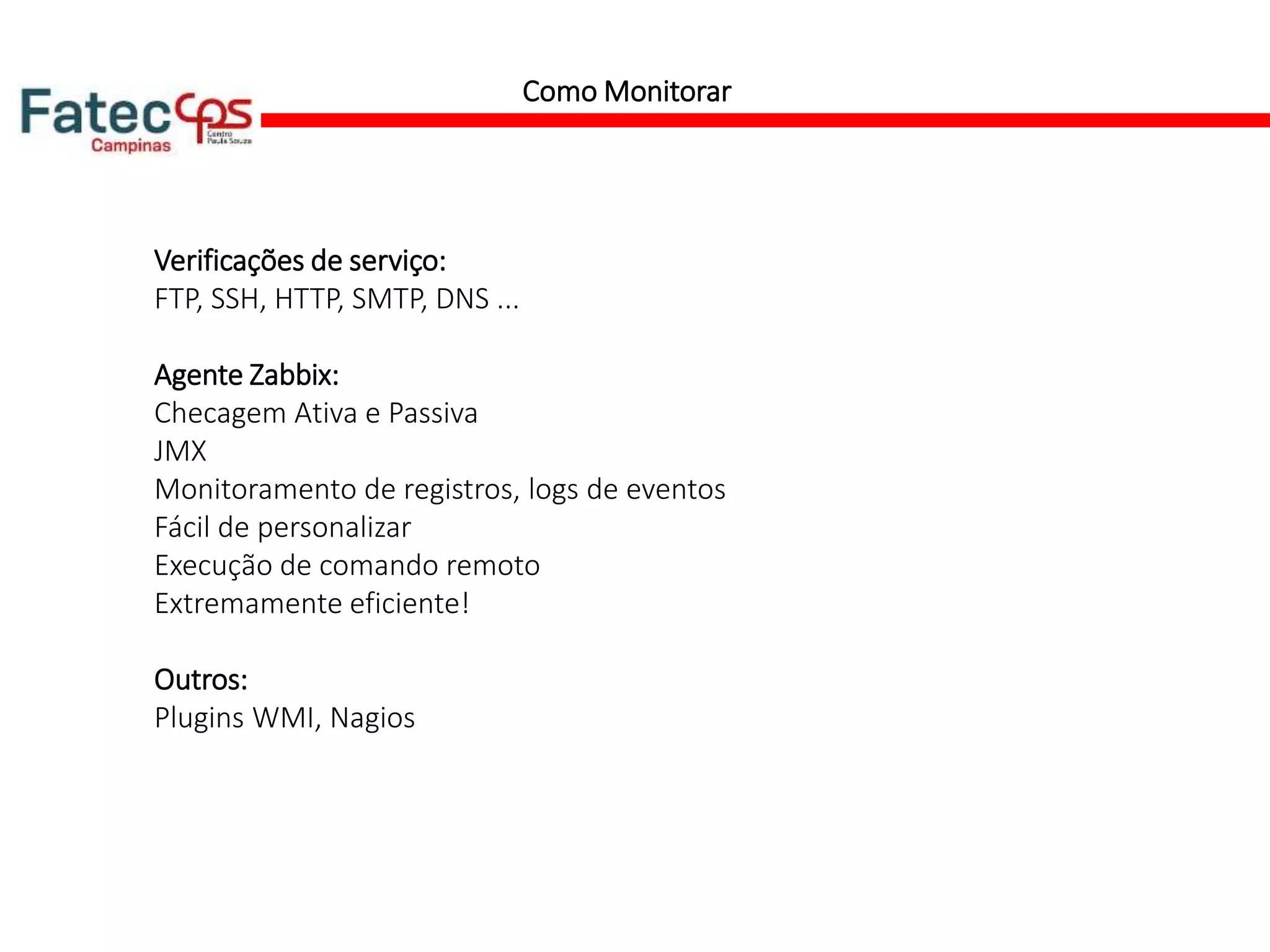

19. Como Monitorar
Verificações de serviço:
FTP, SSH, HTTP, SMTP, DNS ...
Agente Zabbix:
Checagem Аtiva e Passiva
JMX
Monitoramento de registros, logs de eventos
Fácil de personalizar
Execução de comando remoto
Extremamente eficiente!
Outros:
Plugins WMI, Nagios

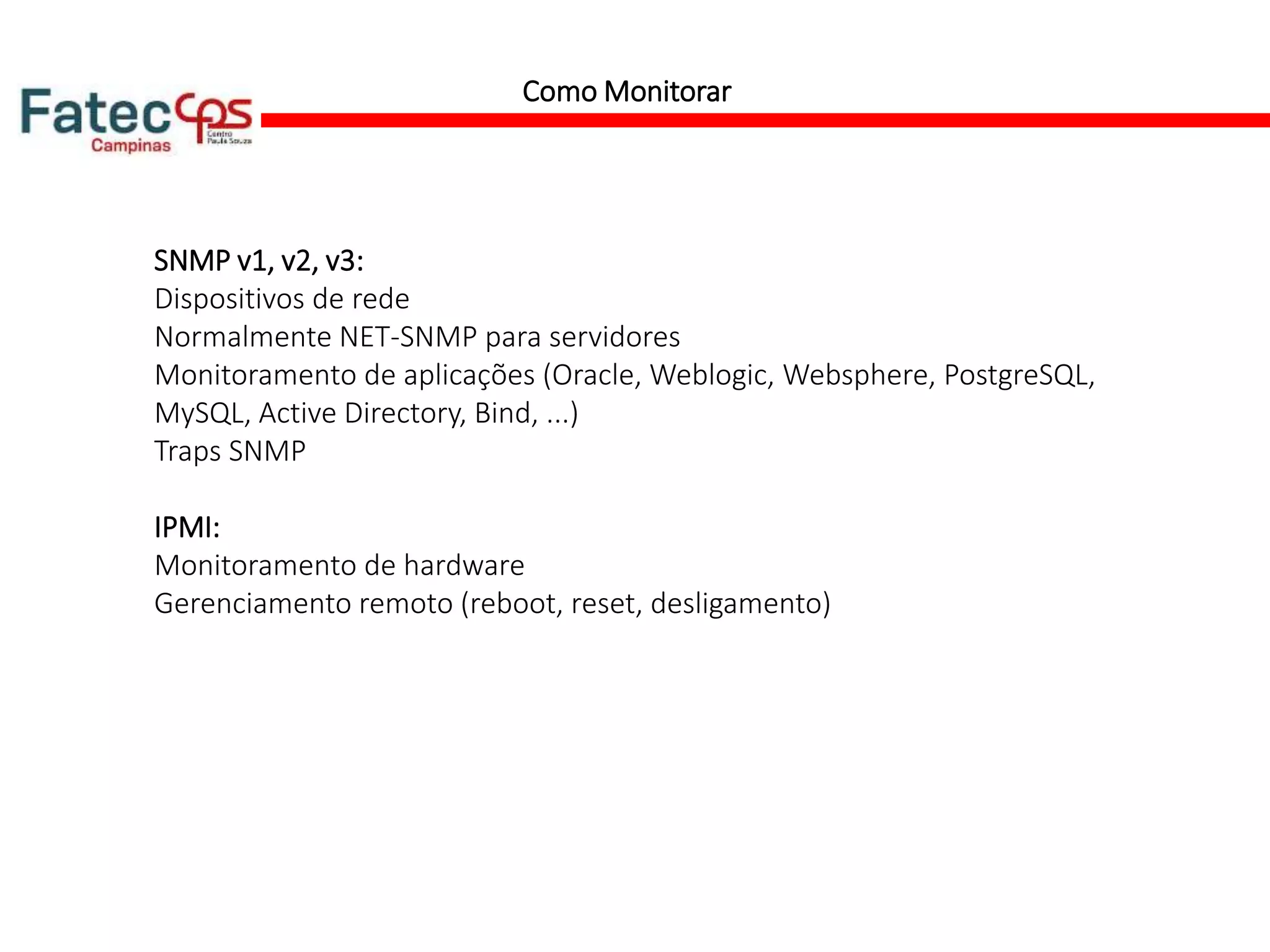

20. Como Monitorar
SNMP v1, v2, v3:
Dispositivos de rede
Normalmente NET-SNMP para servidores
Monitoramento de aplicações (Oracle, Weblogic, Websphere, PostgreSQL,
MySQL, Active Directory, Bind, ...)
Traps SNMP
IPMI:
Monitoramento de hardware
Gerenciamento remoto (reboot, reset, desligamento)

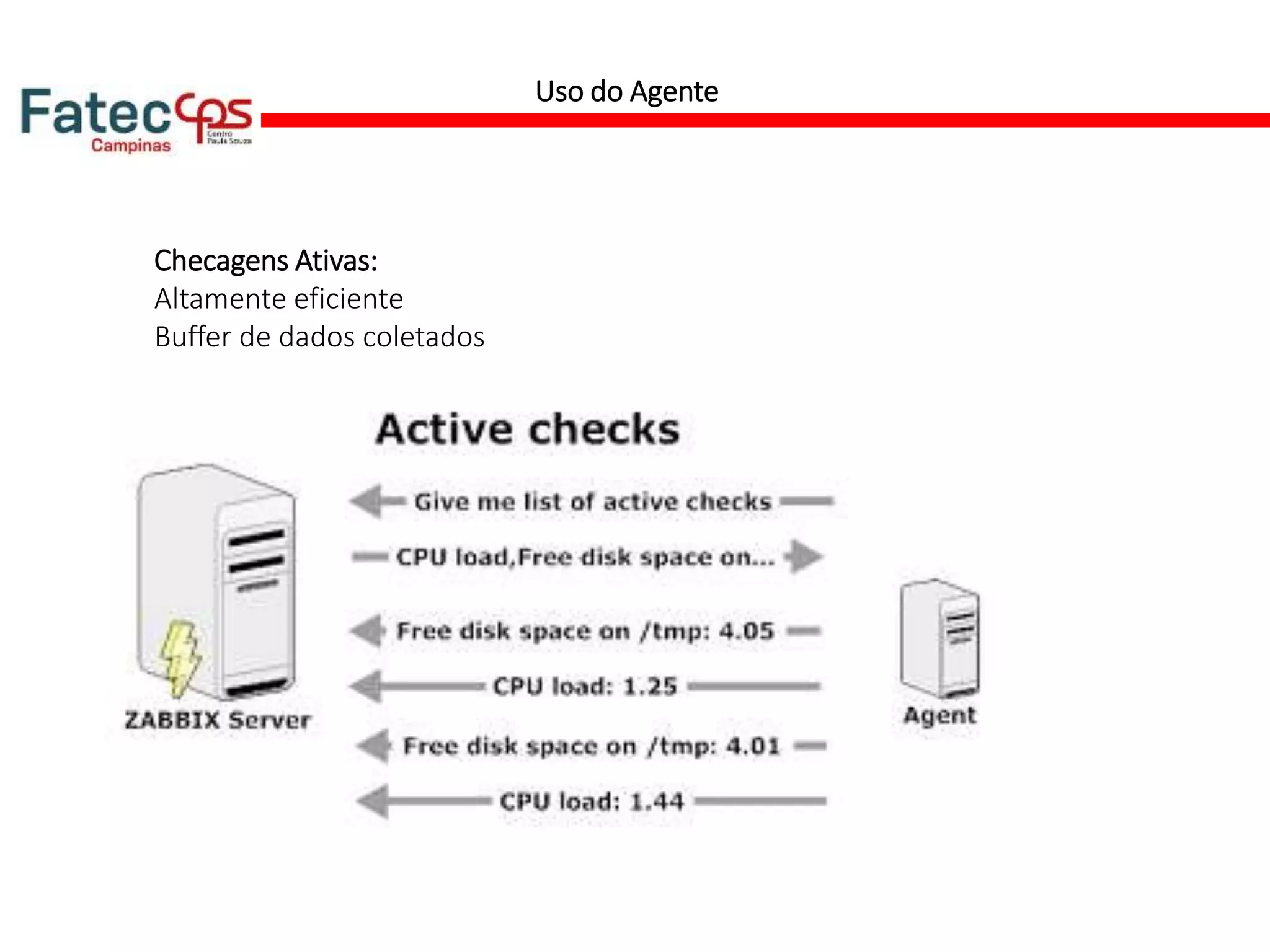

21. Uso do Agente
Checagens Ativas:
Altamente eficiente
Buffer de dados coletados

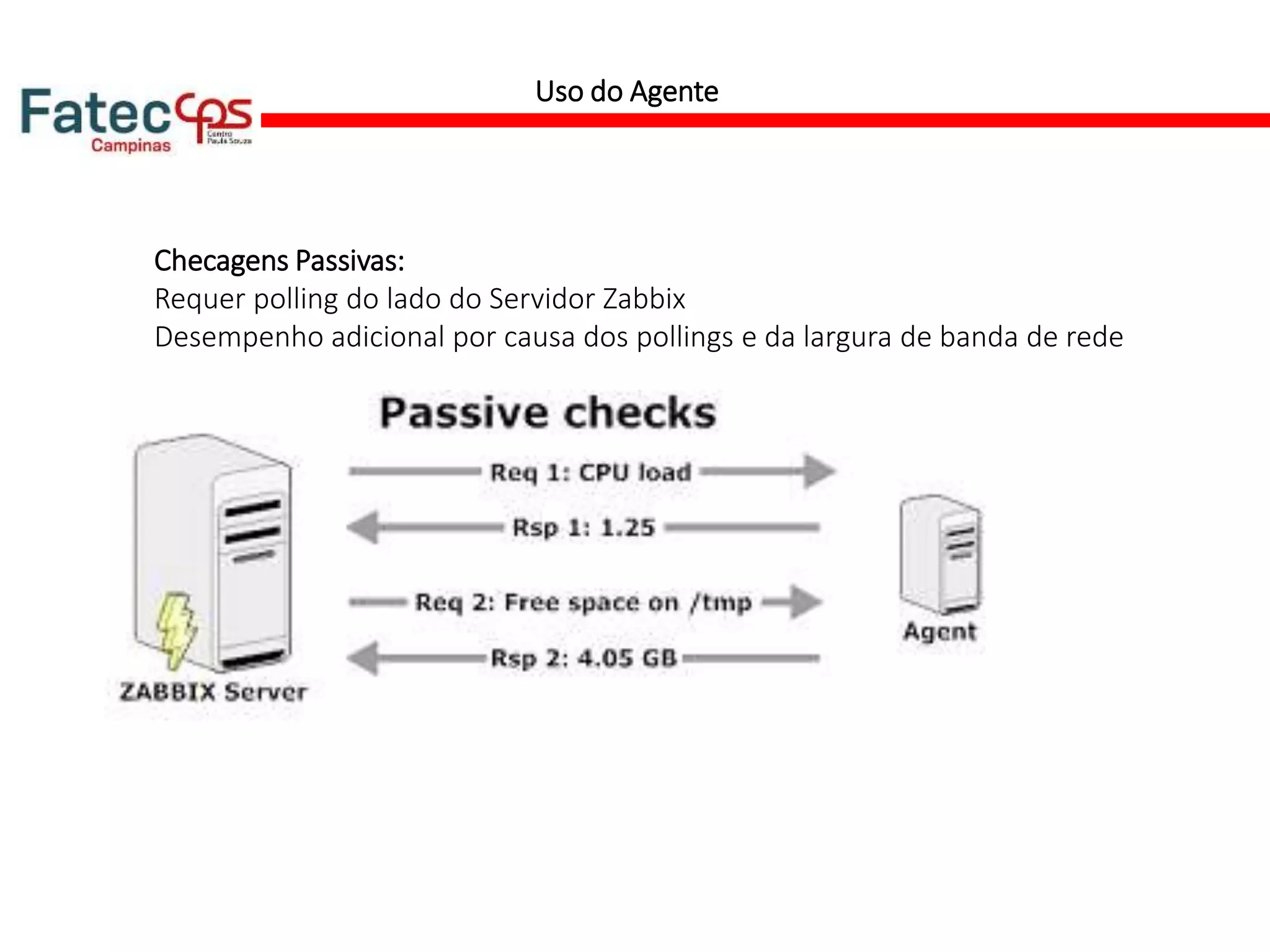

22. Uso do Agente
Checagens Passivas:
Requer polling do lado do Servidor Zabbix
Desempenho adicional por causa dos pollings e da largura de banda de rede

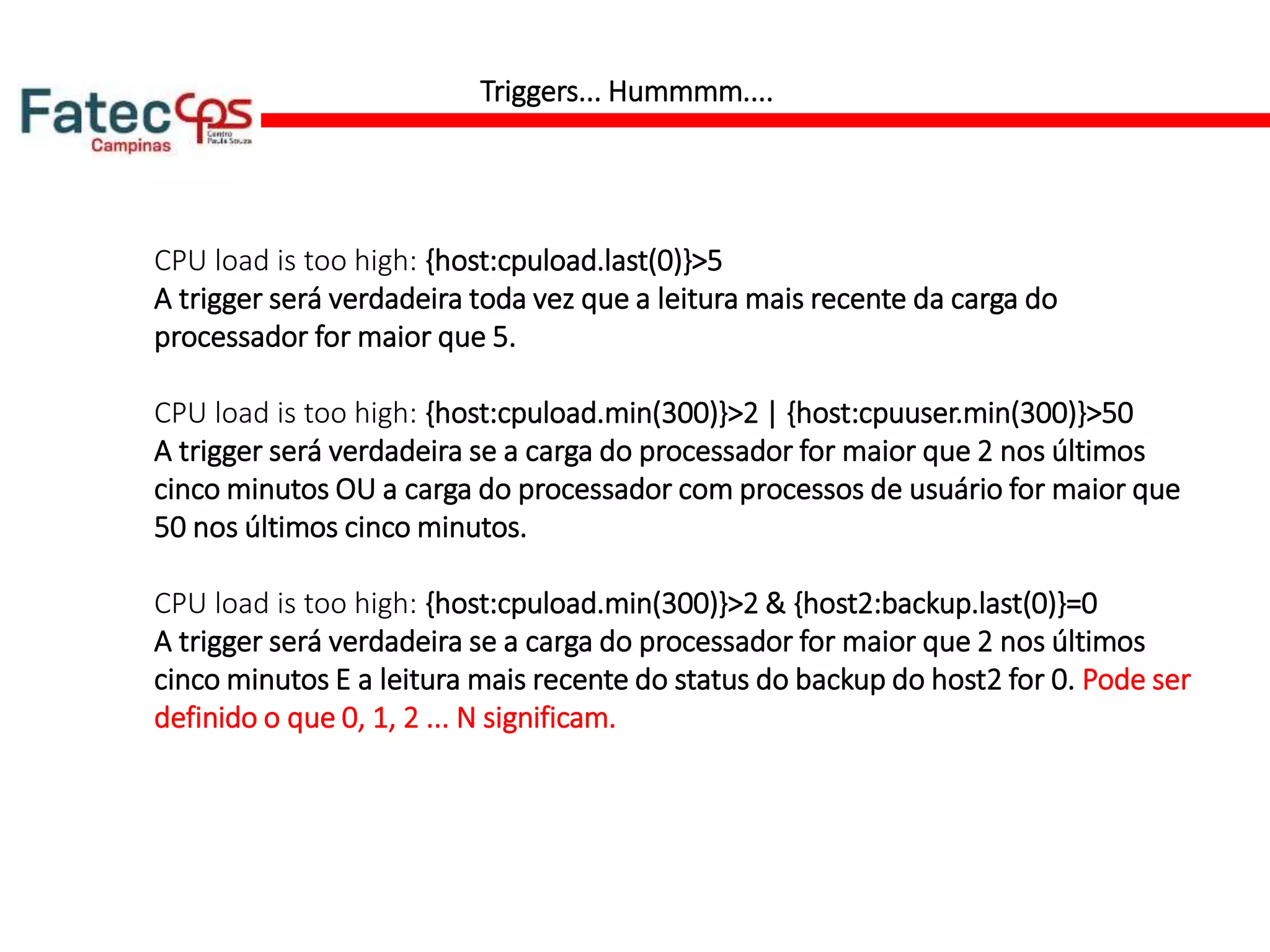

23. Triggers... Hummmm....
CPU load is too high: {host:cpuload.last(0)}>5
A trigger será verdadeira toda vez que a leitura mais recente da carga do
processador for maior que 5.
CPU load is too high: {host:cpuload.min(300)}>2 | {host:cpuuser.min(300)}>50
A trigger será verdadeira se a carga do processador for maior que 2 nos últimos
cinco minutos OU a carga do processador com processos de usuário for maior que
50 nos últimos cinco minutos.
CPU load is too high: {host:cpuload.min(300)}>2 & {host2:backup.last(0)}=0
A trigger será verdadeira se a carga do processador for maior que 2 nos últimos
cinco minutos E a leitura mais recente do status do backup do host2 for 0. Pode ser
definido o que 0, 1, 2 ... N significam.

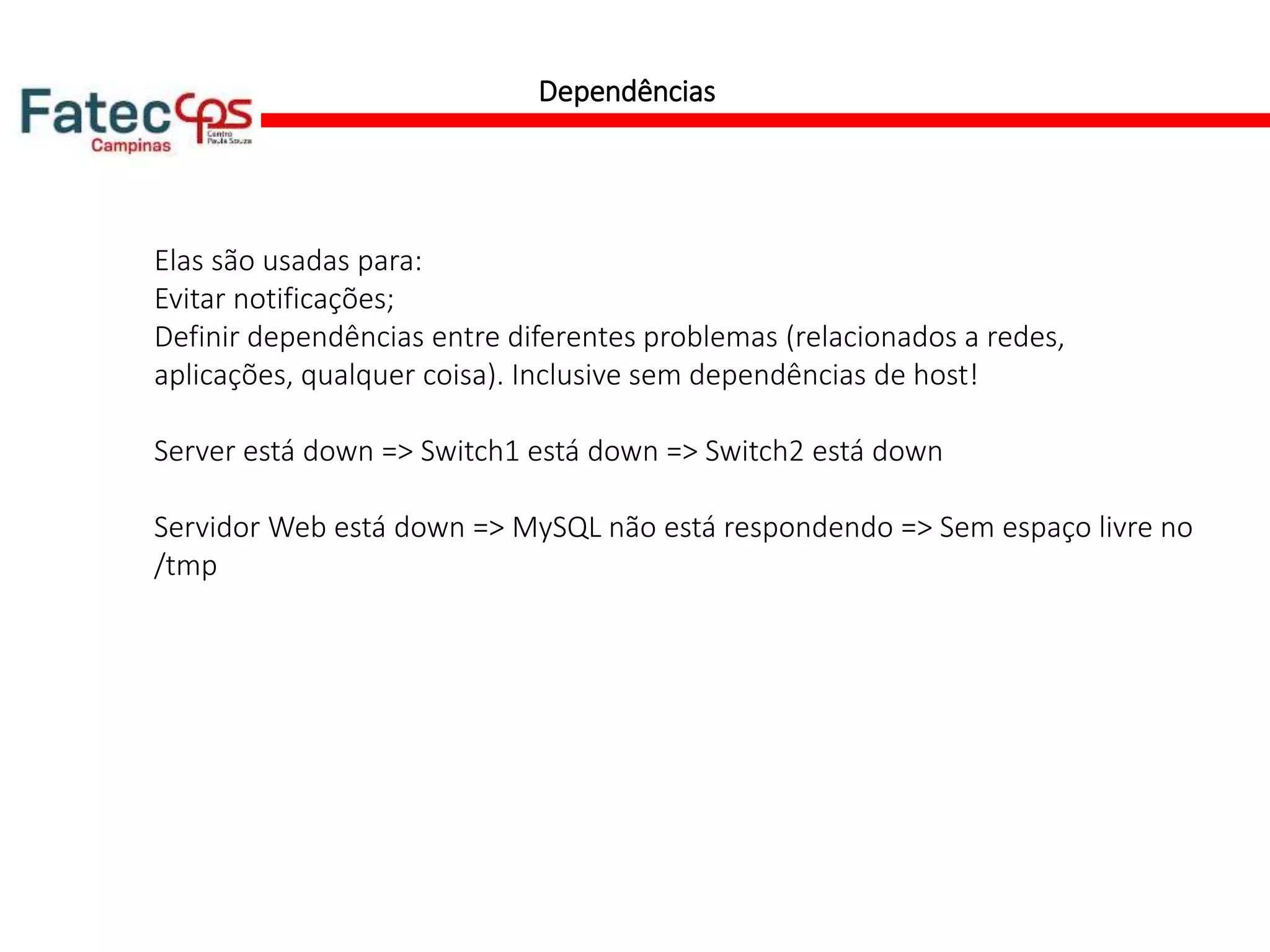

24. Dependências
Elas são usadas para:
Evitar notificações;
Definir dependências entre diferentes problemas (relacionados a redes,
aplicações, qualquer coisa). Inclusive sem dependências de host!
Server está down => Switch1 está down => Switch2 está down
Servidor Web está down => MySQL não está respondendo => Sem espaço livre no
/tmp

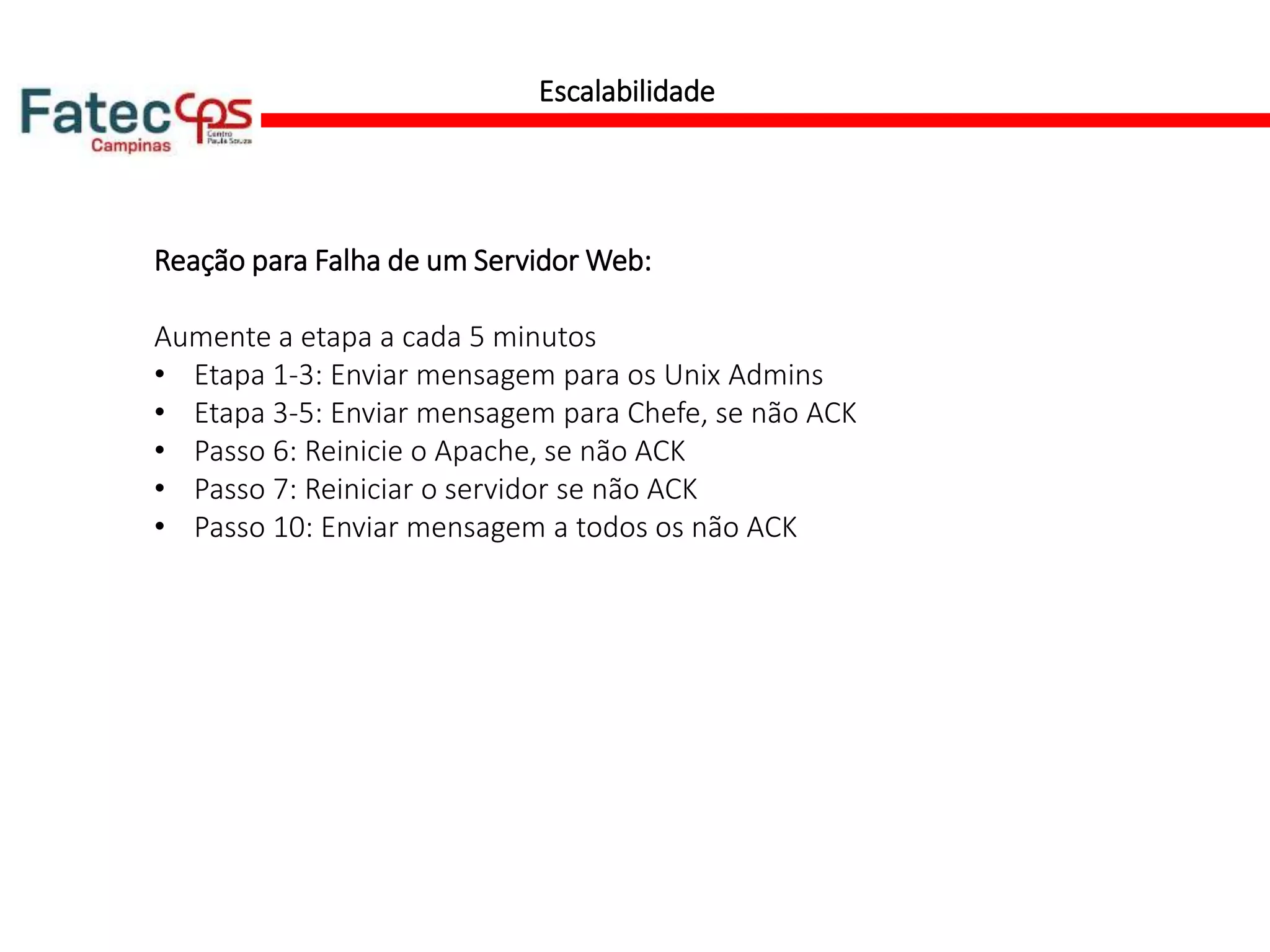

25. Escalabilidade
Reação para Falha de um Servidor Web:
Aumente a etapa a cada 5 minutos
• Etapa 1-3: Enviar mensagem para os Unix Admins
• Etapa 3-5: Enviar mensagem para Chefe, se não ACK
• Passo 6: Reinicie o Apache, se não ACK
• Passo 7: Reiniciar o servidor se não ACK
• Passo 10: Enviar mensagem a todos os não ACK

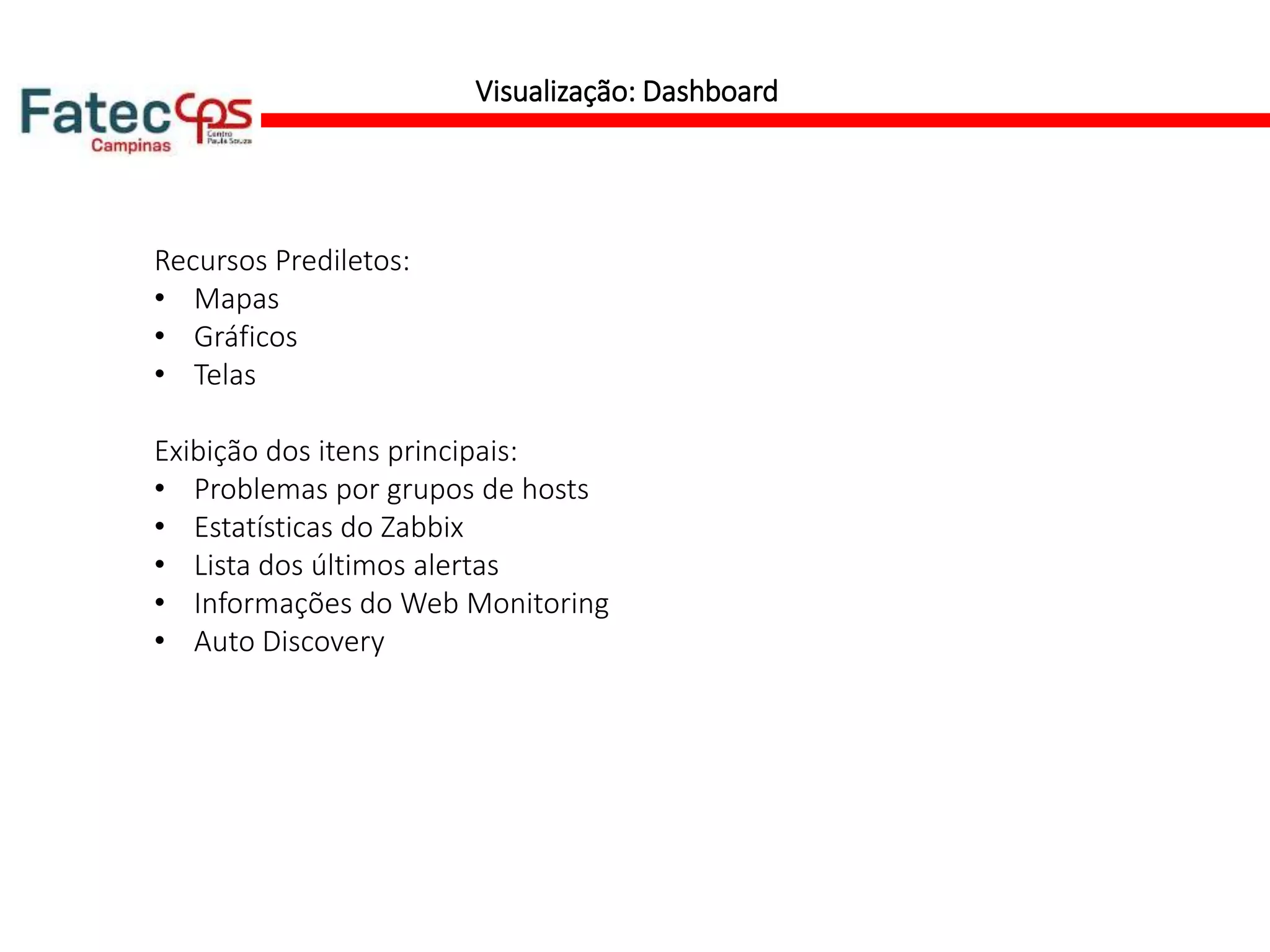

26. Visualização: Dashboard
Recursos Prediletos:
• Mapas
• Gráficos
• Telas
Exibição dos itens principais:
• Problemas por grupos de hosts
• Estatísticas do Zabbix
• Lista dos últimos alertas
• Informações do Web Monitoring
• Auto Discovery

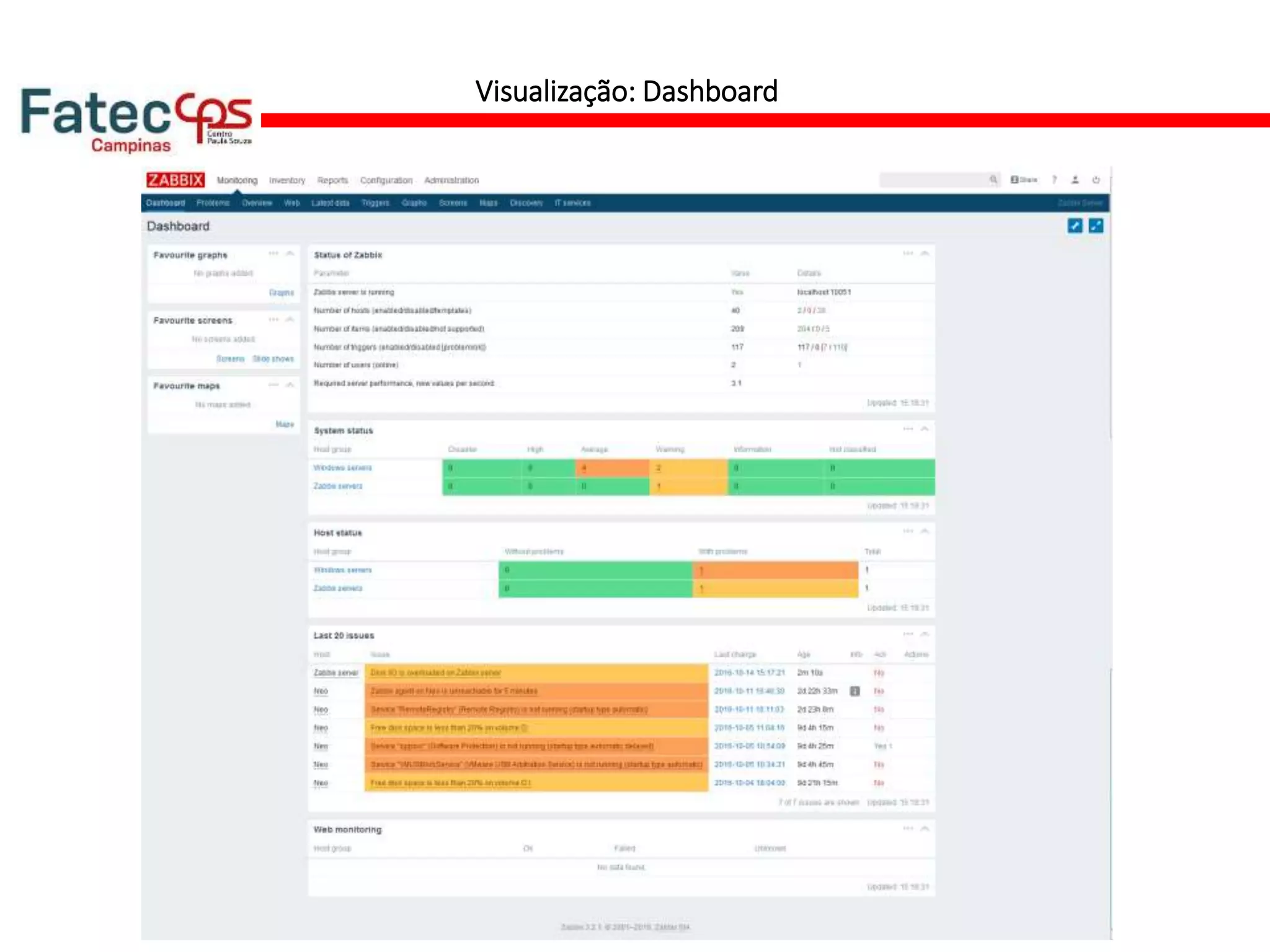

27. Visualização: Dashboard

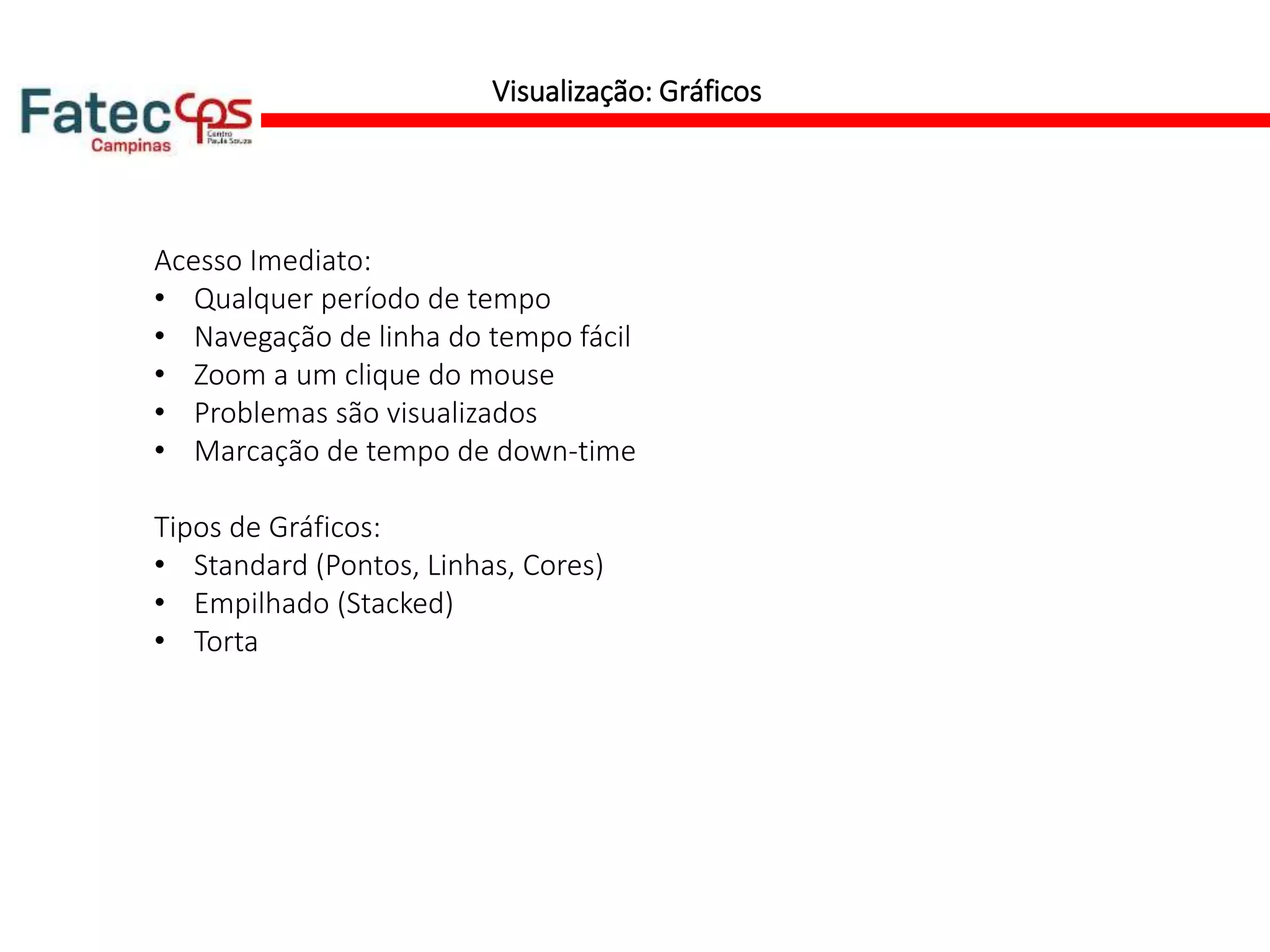

28. Visualização: Gráficos
Acesso Imediato:
• Qualquer período de tempo
• Navegação de linha do tempo fácil
• Zoom a um clique do mouse
• Problemas são visualizados
• Marcação de tempo de down-time
Tipos de Gráficos:
• Standard (Pontos, Linhas, Cores)
• Empilhado (Stacked)
• Torta

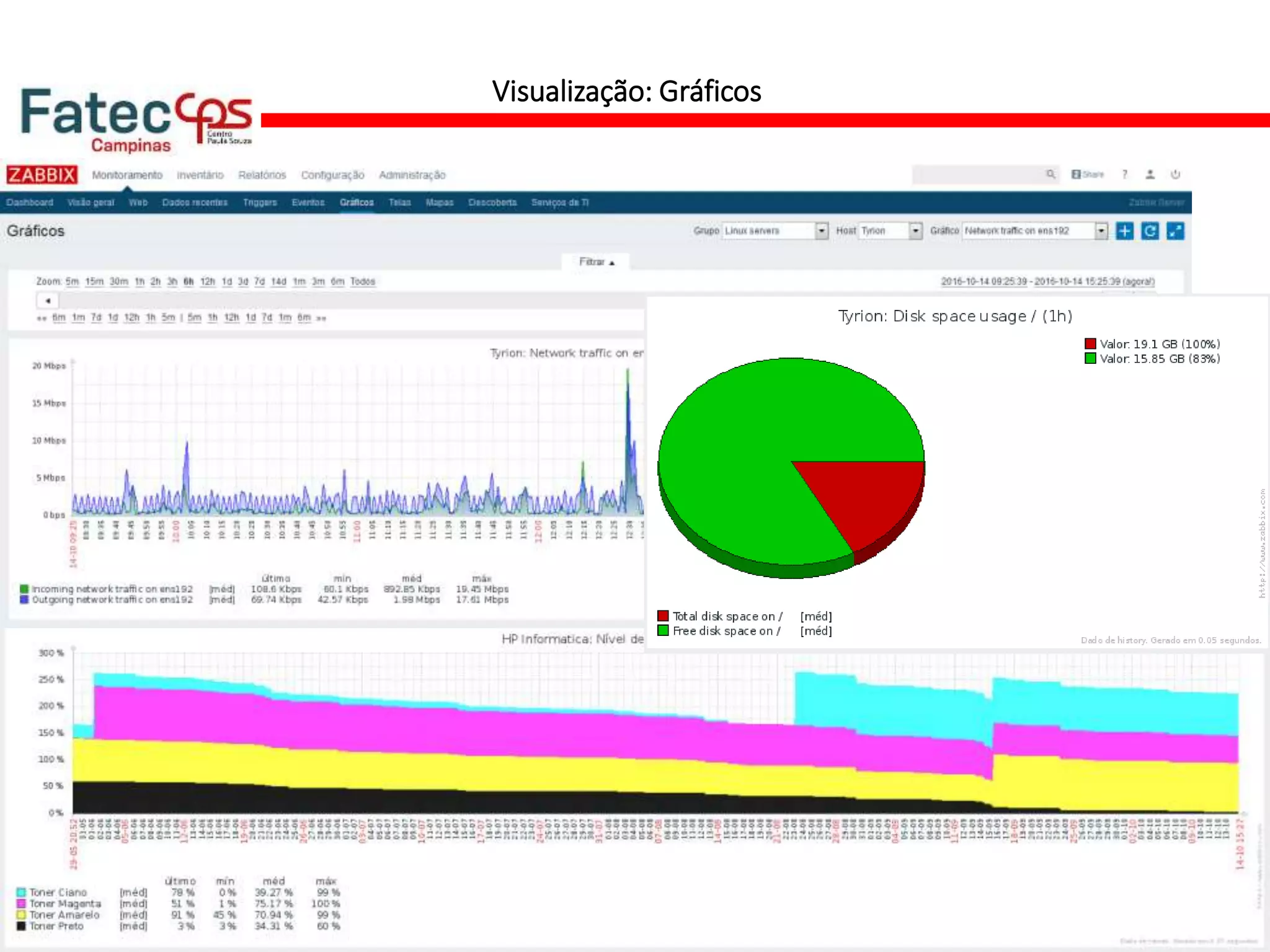

29. Visualização: Gráficos

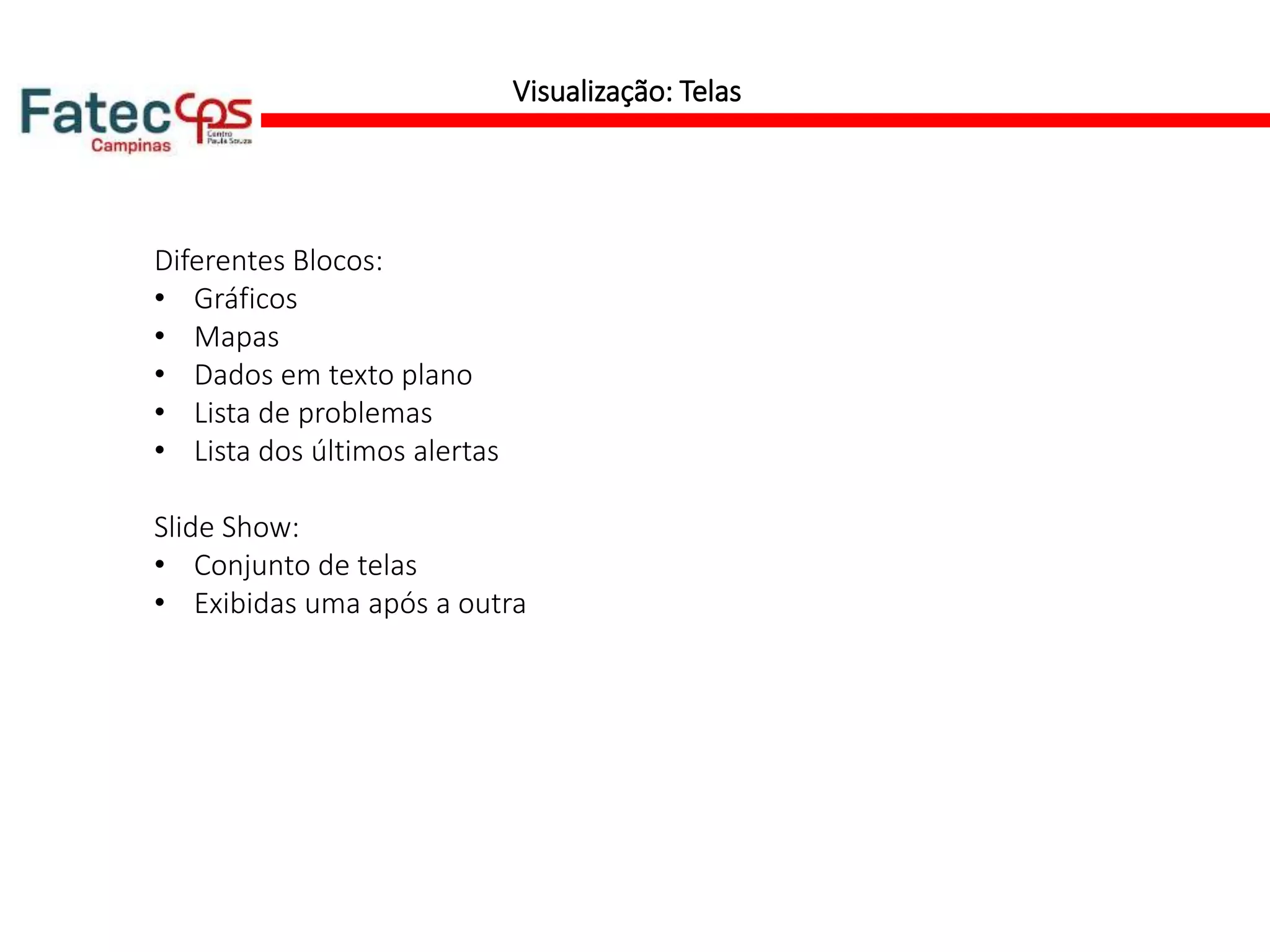

30. Visualização: Telas
Diferentes Blocos:
• Gráficos
• Mapas
• Dados em texto plano
• Lista de problemas
• Lista dos últimos alertas
Slide Show:
• Conjunto de telas
• Exibidas uma após a outra

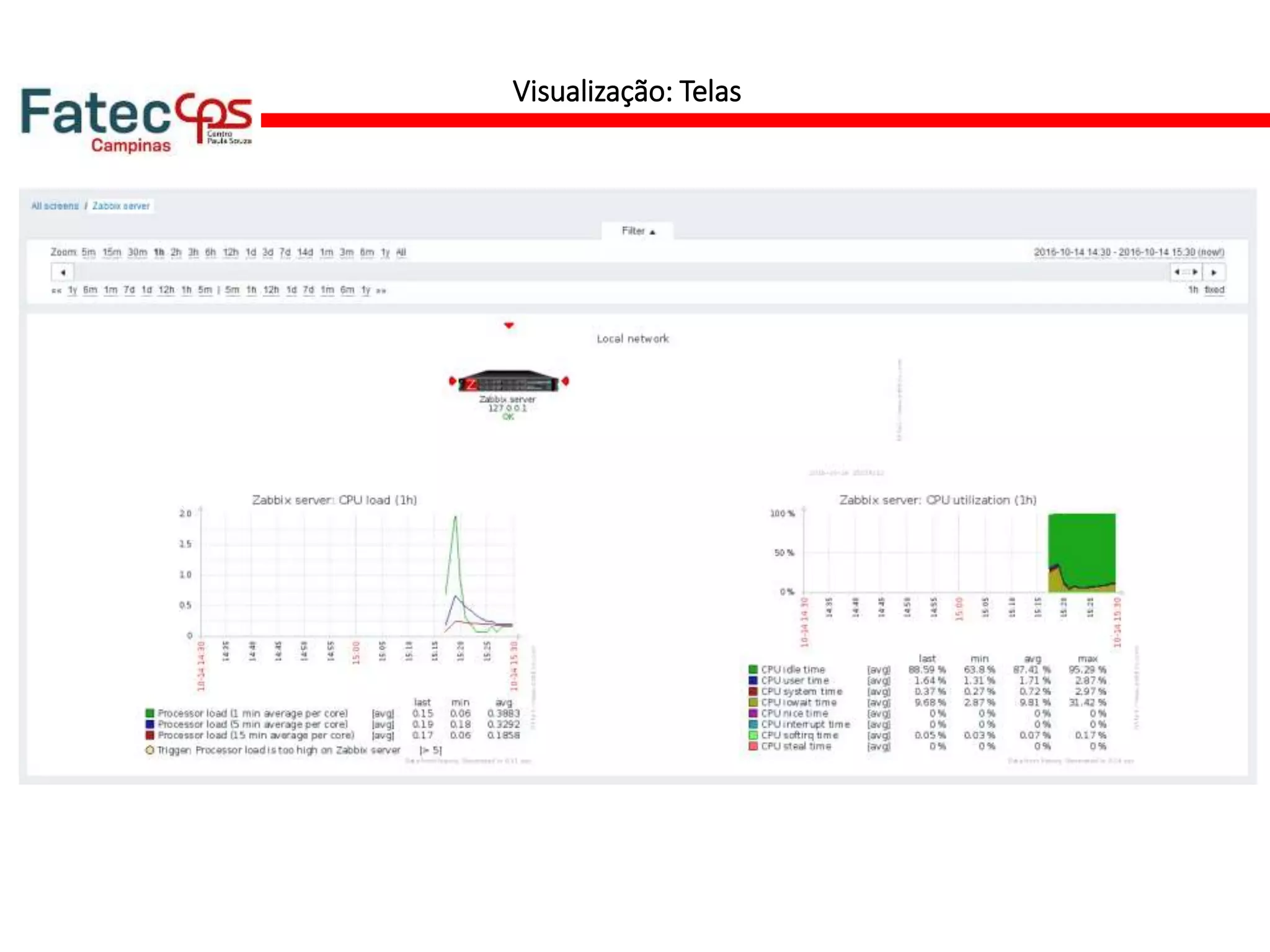

31. Visualização: Telas

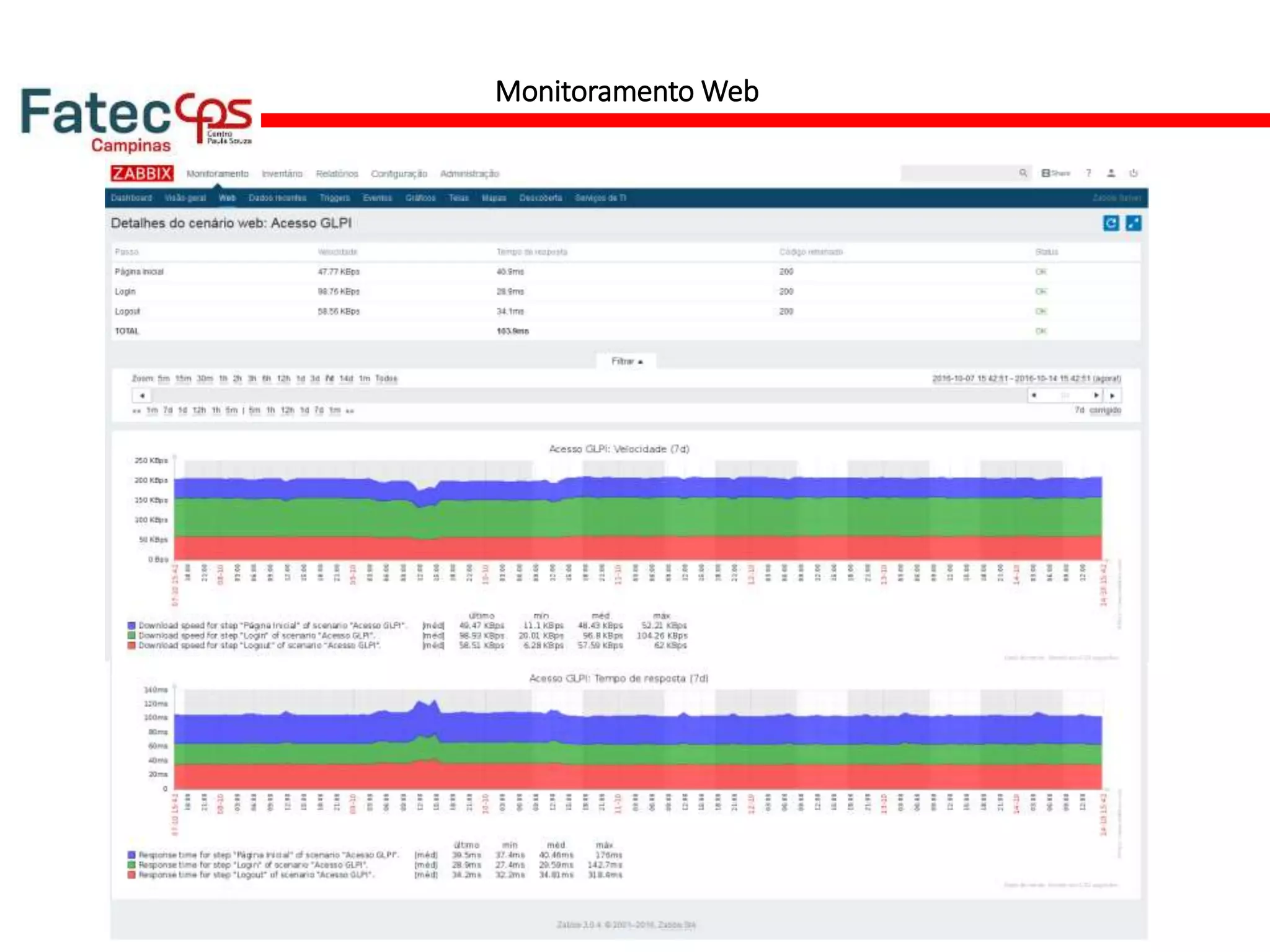

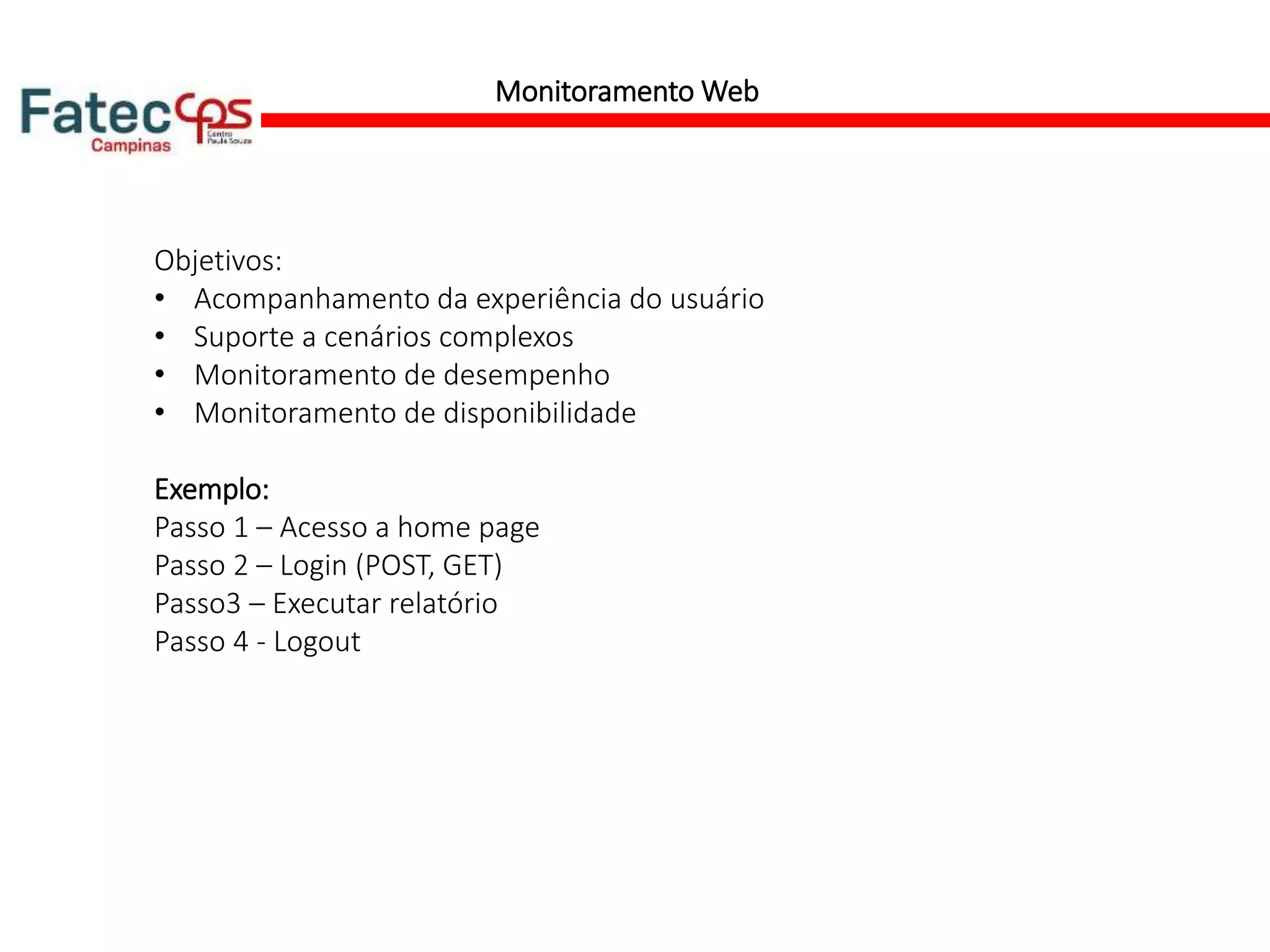

32. Monitoramento Web
Objetivos:
• Acompanhamento da experiência do usuário
• Suporte a cenários complexos
• Monitoramento de desempenho
• Monitoramento de disponibilidade
Exemplo:
Passo 1 – Acesso a home page
Passo 2 – Login (POST, GET)
Passo3 – Executar relatório
Passo 4 - Logout

33. Monitoramento Web

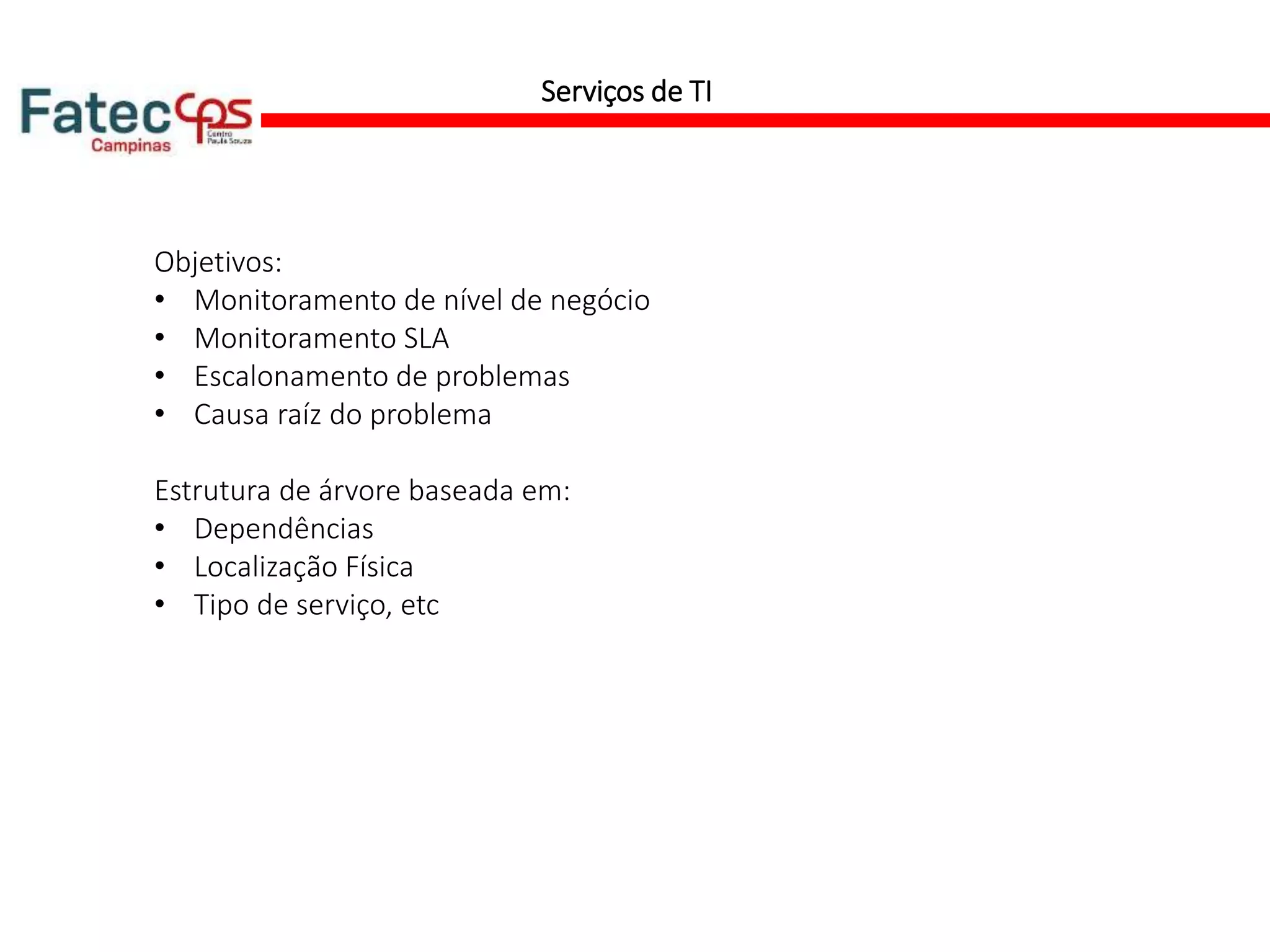

34. Serviços de TI
Objetivos:
• Monitoramento de nível de negócio
• Monitoramento SLA
• Escalonamento de problemas
• Causa raíz do problema
Estrutura de árvore baseada em:
• Dependências
• Localização Física
• Tipo de serviço, etc

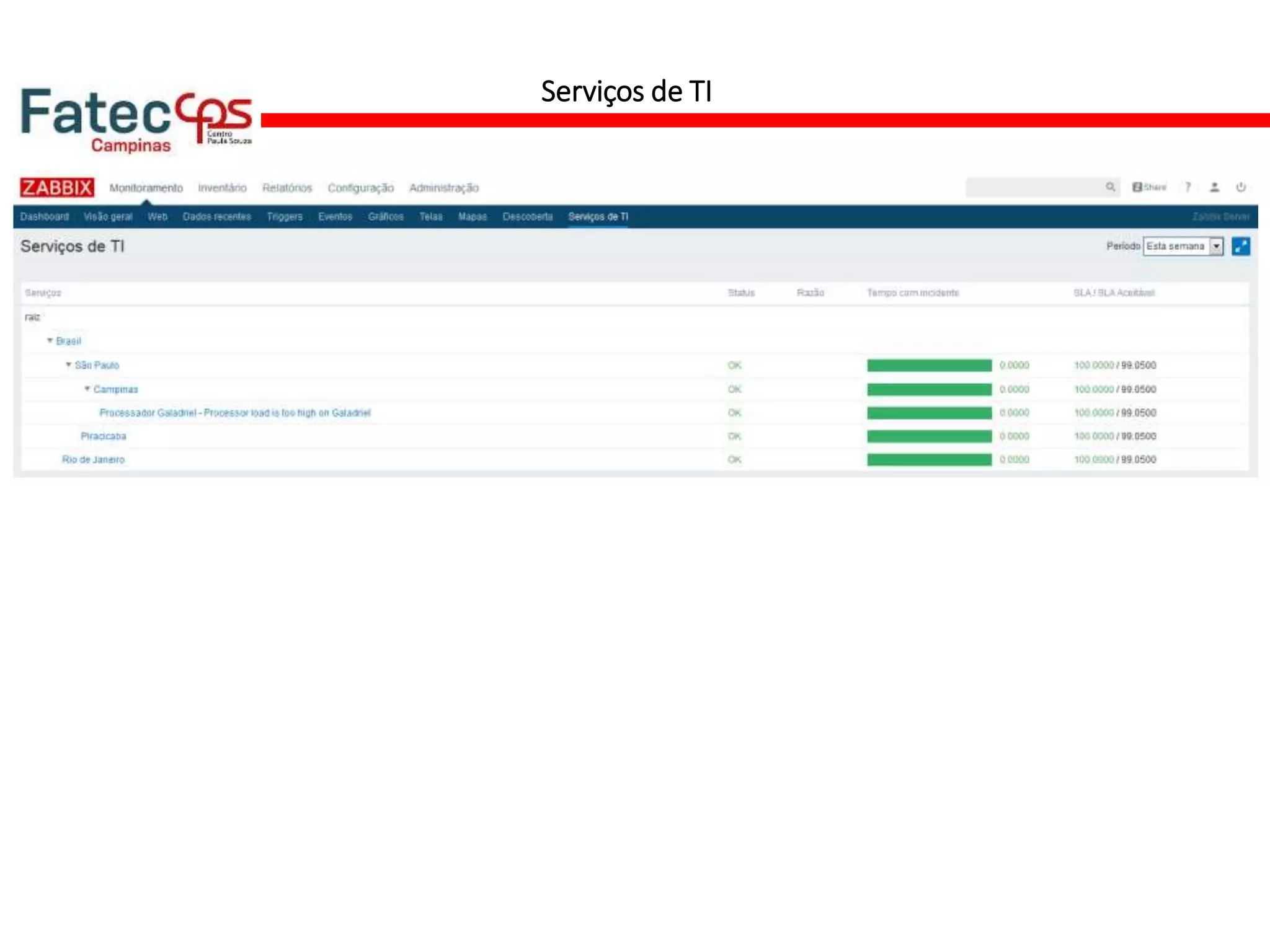

35. Serviços de TI

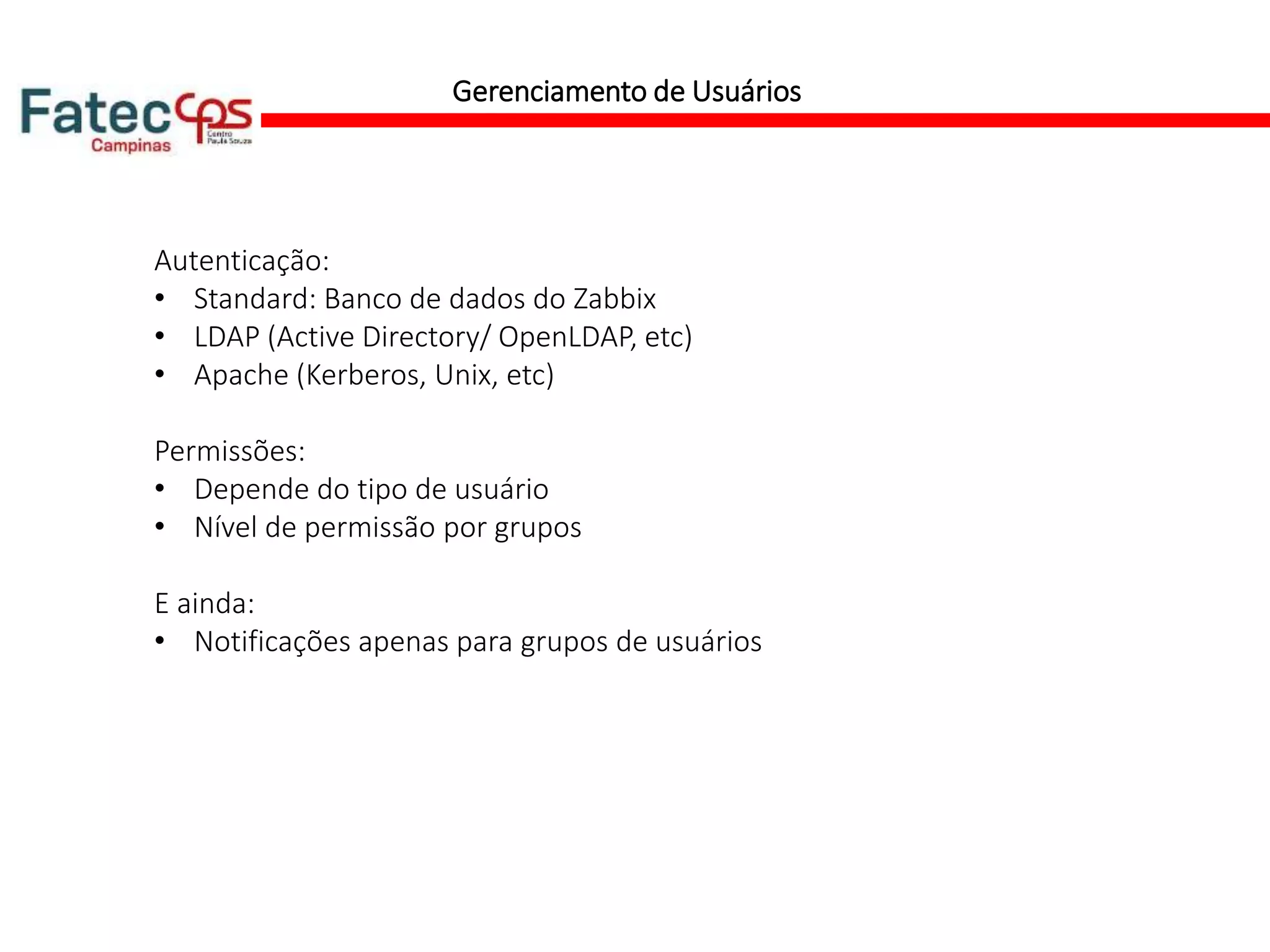

36. Gerenciamento de Usuários
Autenticação:
• Standard: Banco de dados do Zabbix
• LDAP (Active Directory/ OpenLDAP, etc)
• Apache (Kerberos, Unix, etc)
Permissões:
• Depende do tipo de usuário
• Nível de permissão por grupos
E ainda:
• Notificações apenas para grupos de usuários

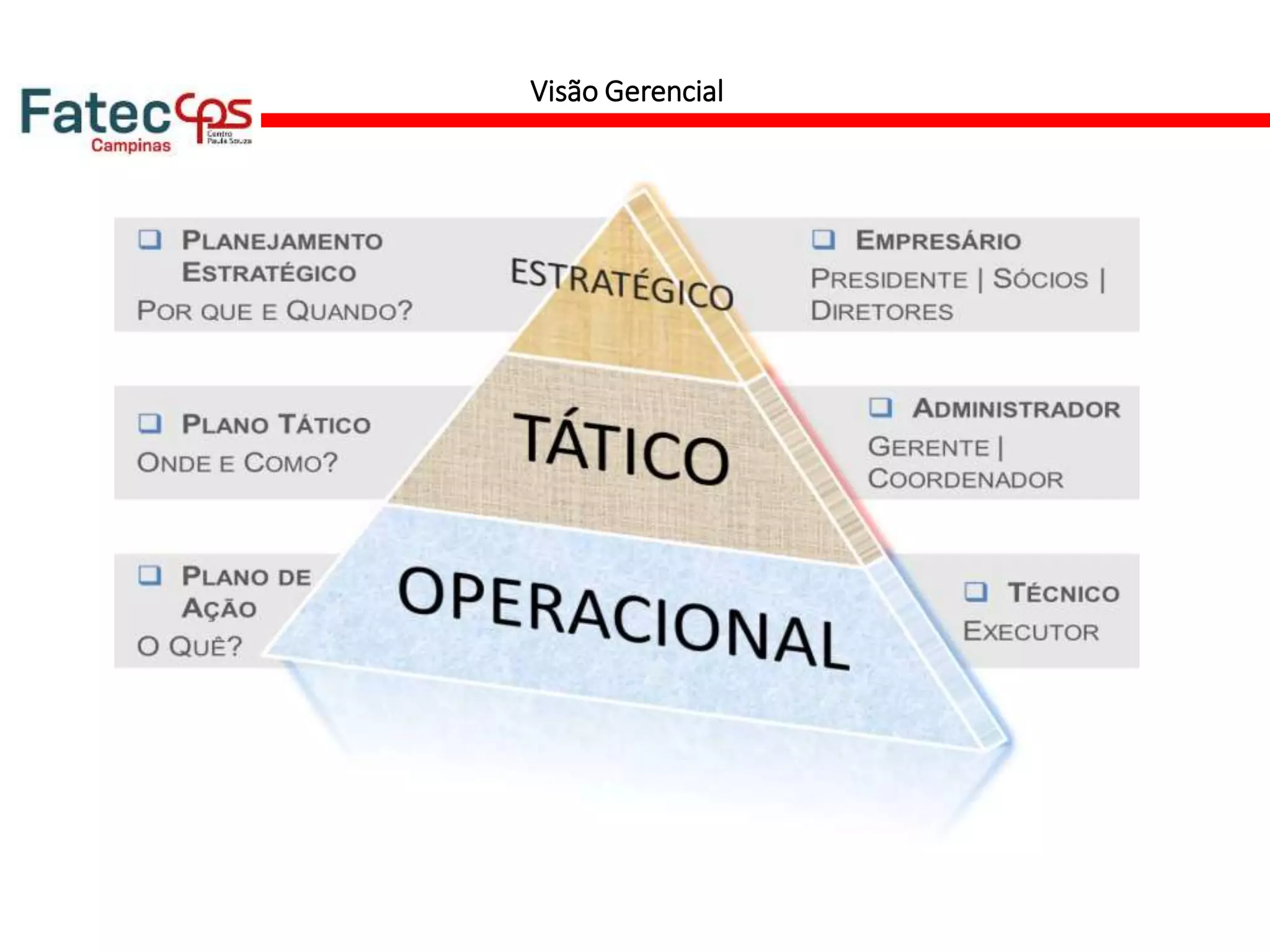

37. Visão Gerencial

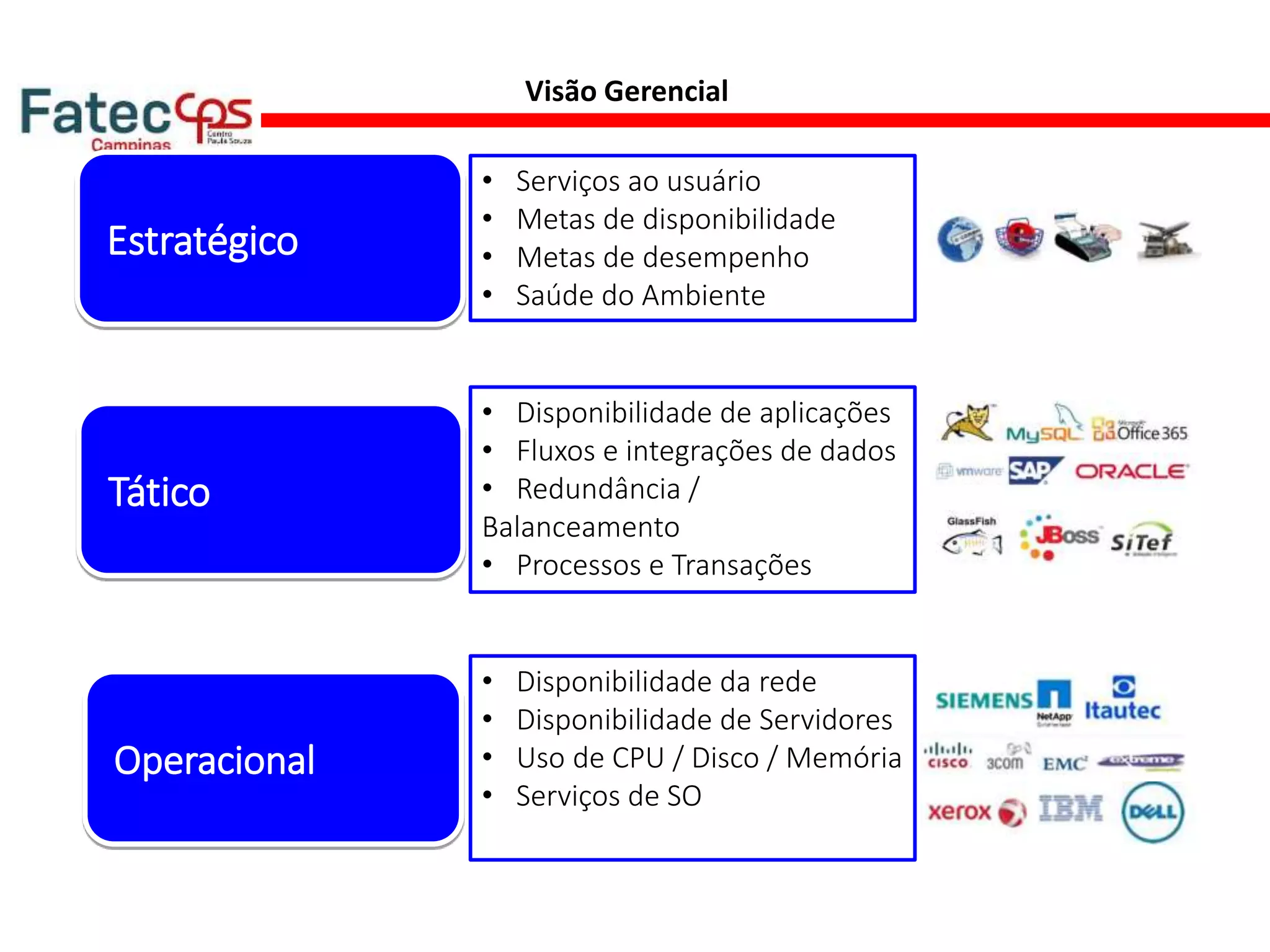

38. Visão Gerencial
Estratégico
Tático
Operacional
• Disponibilidade da rede
• Disponibilidade de Servidores
• Uso de CPU / Disco / Memória
• Serviços de SO
• Disponibilidade de aplicações
• Fluxos e integrações de dados
• Redundância /
Balanceamento
• Processos e Transações
• Serviços ao usuário
• Metas de disponibilidade
• Metas de desempenho
• Saúde do Ambiente

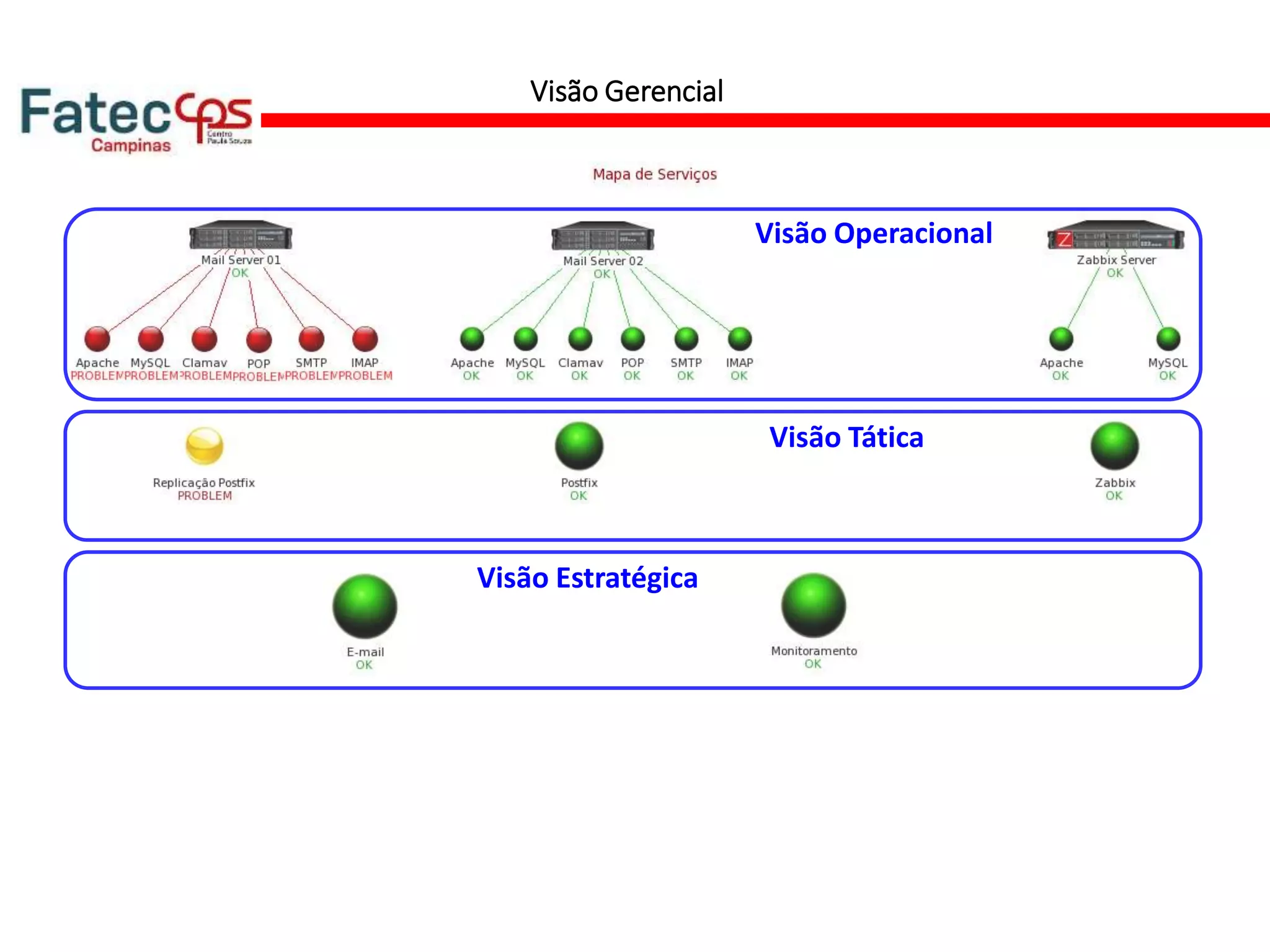

39. Visão Gerencial
Visão Tática
Visão Operacional
Visão Estratégica

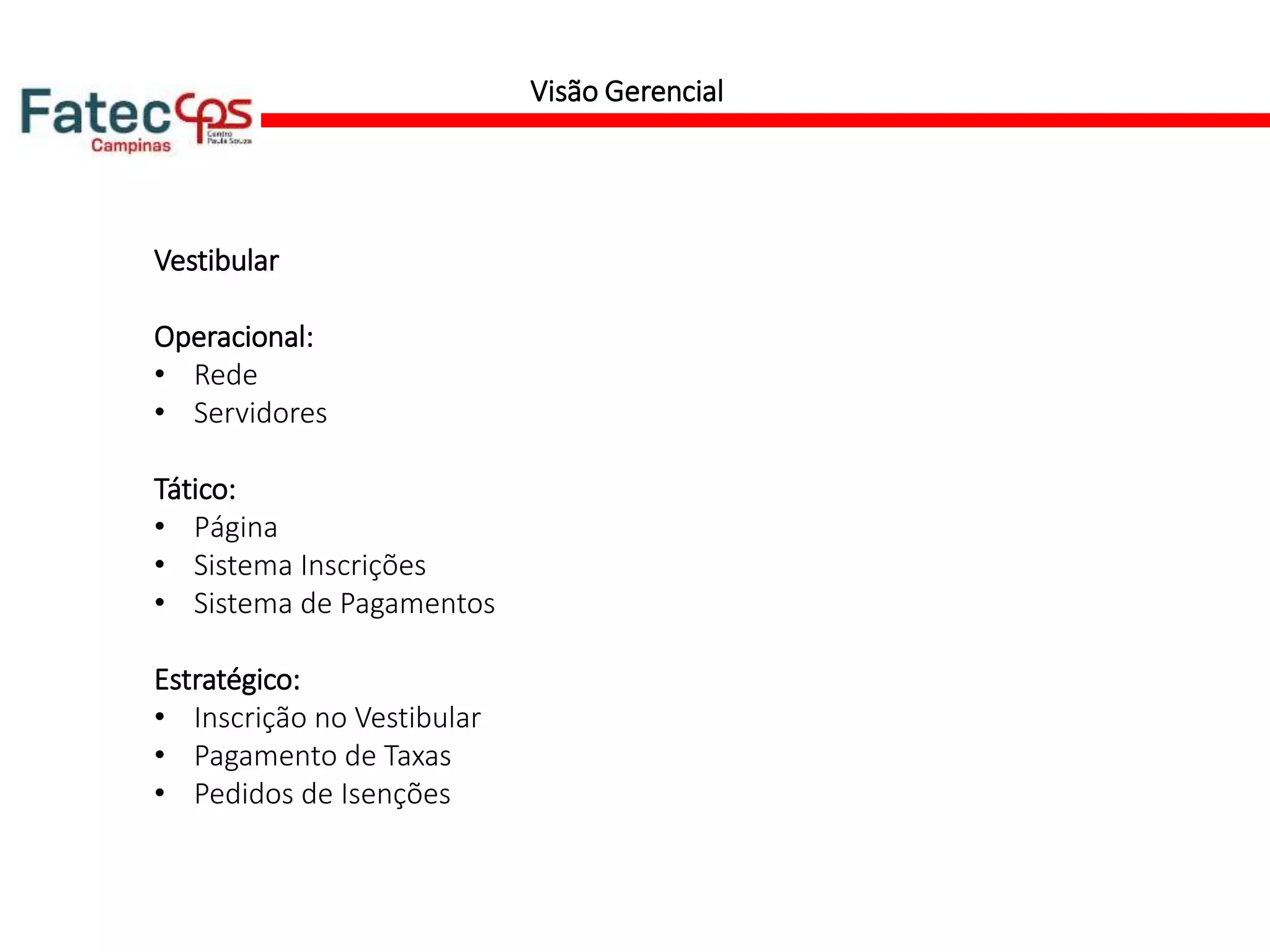

40. Visão Gerencial
Vestibular
Operacional:
• Rede
• Servidores
Tático:
• Página
• Sistema Inscrições
• Sistema de Pagamentos
Estratégico:
• Inscrição no Vestibular
• Pagamento de Taxas
• Pedidos de Isenções

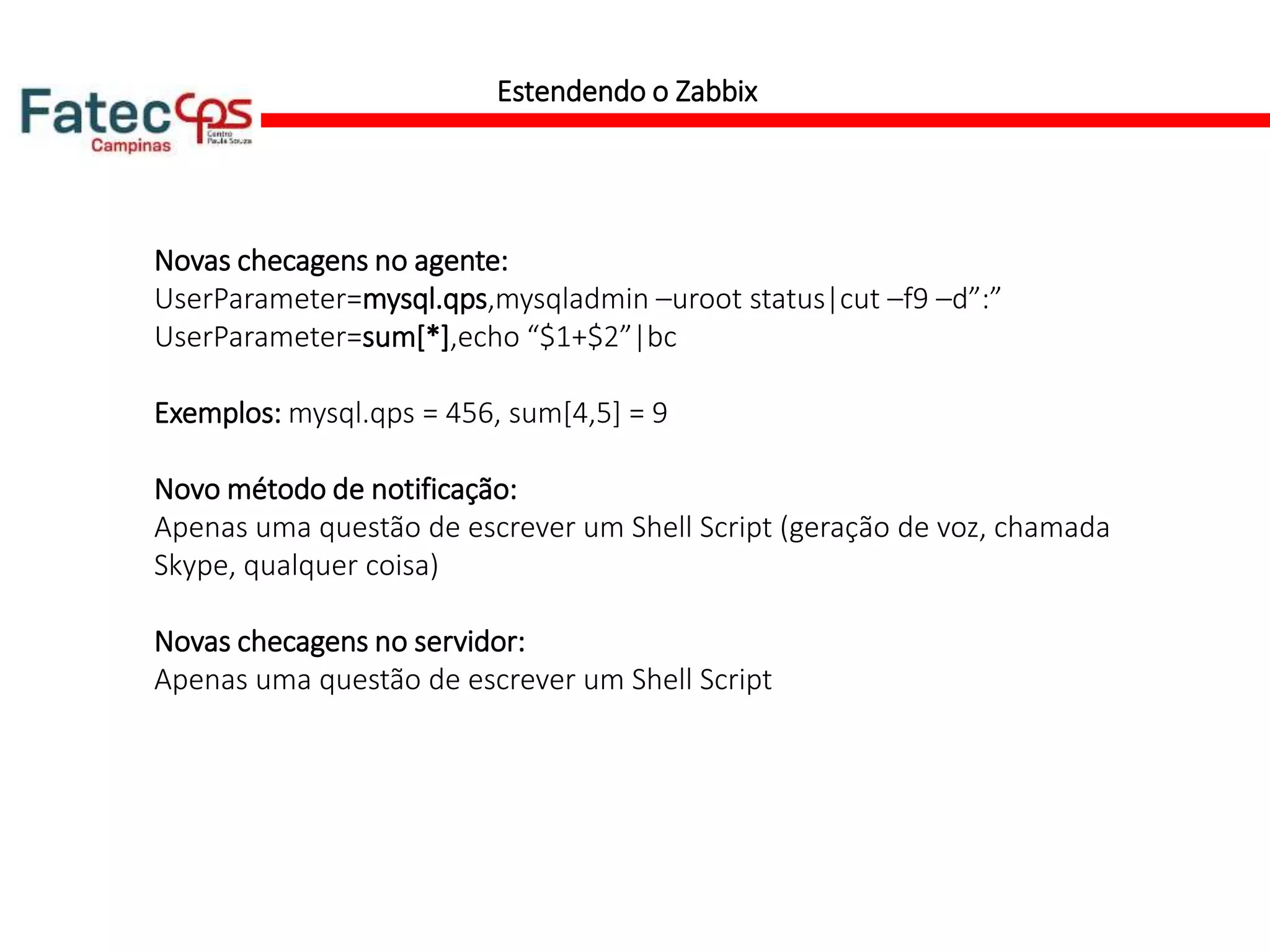

41. Estendendo o Zabbix
Novas checagens no agente:
UserParameter=mysql.qps,mysqladmin –uroot status|cut –f9 –d”:”
UserParameter=sum[*],echo “$1+$2”|bc
Exemplos: mysql.qps = 456, sum[4,5] = 9
Novo método de notificação:
Apenas uma questão de escrever um Shell Script (geração de voz, chamada
Skype, qualquer coisa)
Novas checagens no servidor:
Apenas uma questão de escrever um Shell Script

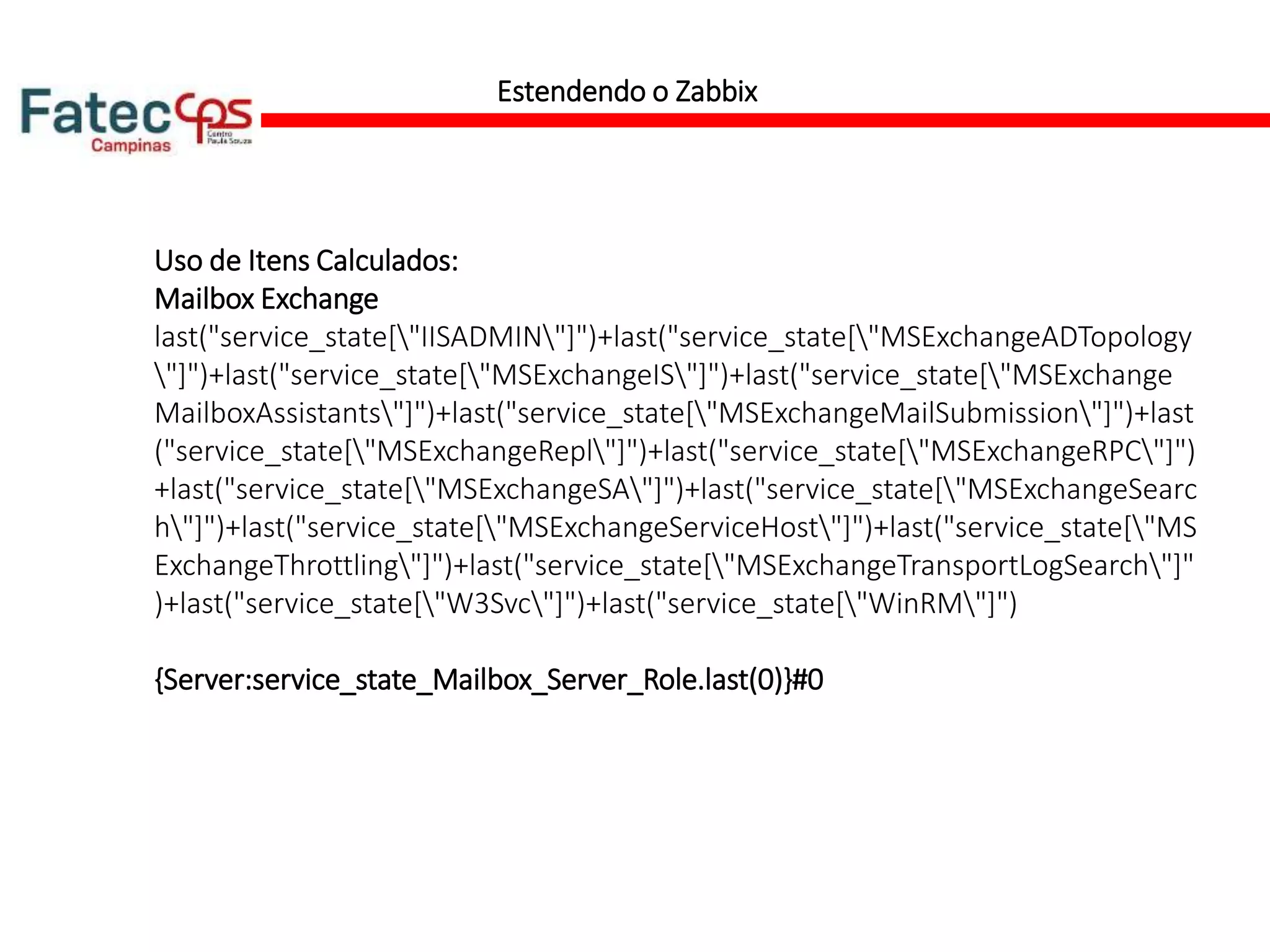

42. Estendendo o Zabbix
Uso de Itens Calculados:
Mailbox Exchange
last("service_state["IISADMIN"]")+last("service_state["MSExchangeADTopology
"]")+last("service_state["MSExchangeIS"]")+last("service_state["MSExchange
MailboxAssistants"]")+last("service_state["MSExchangeMailSubmission"]")+last
("service_state["MSExchangeRepl"]")+last("service_state["MSExchangeRPC"]")
+last("service_state["MSExchangeSA"]")+last("service_state["MSExchangeSearc
h"]")+last("service_state["MSExchangeServiceHost"]")+last("service_state["MS
ExchangeThrottling"]")+last("service_state["MSExchangeTransportLogSearch"]"
)+last("service_state["W3Svc"]")+last("service_state["WinRM"]")
{Server:service_state_Mailbox_Server_Role.last(0)}#0

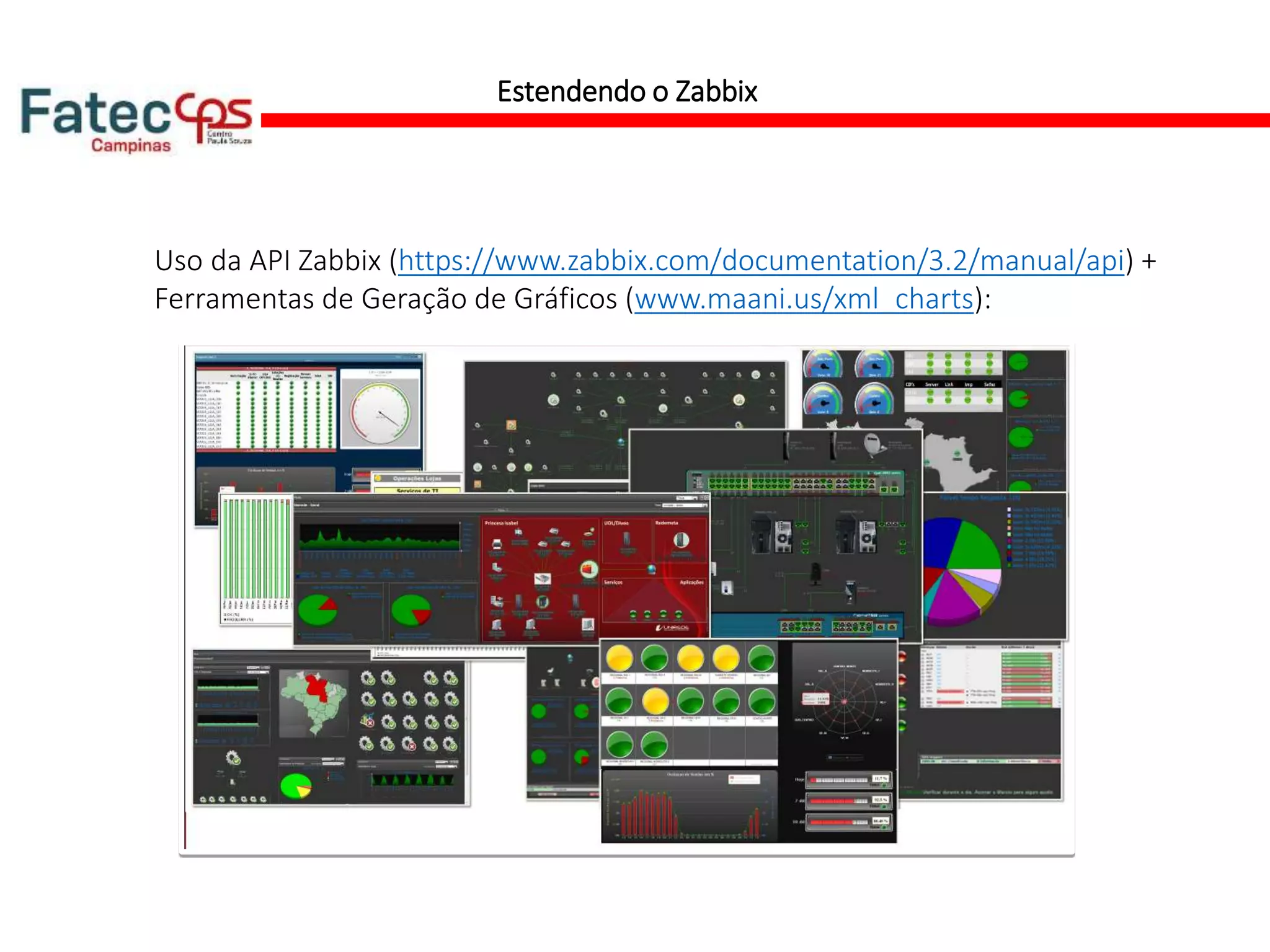

43. Estendendo o Zabbix
Uso da API Zabbix (https://www.zabbix.com/documentation/3.2/manual/api) +
Ferramentas de Geração de Gráficos (www.maani.us/xml_charts):

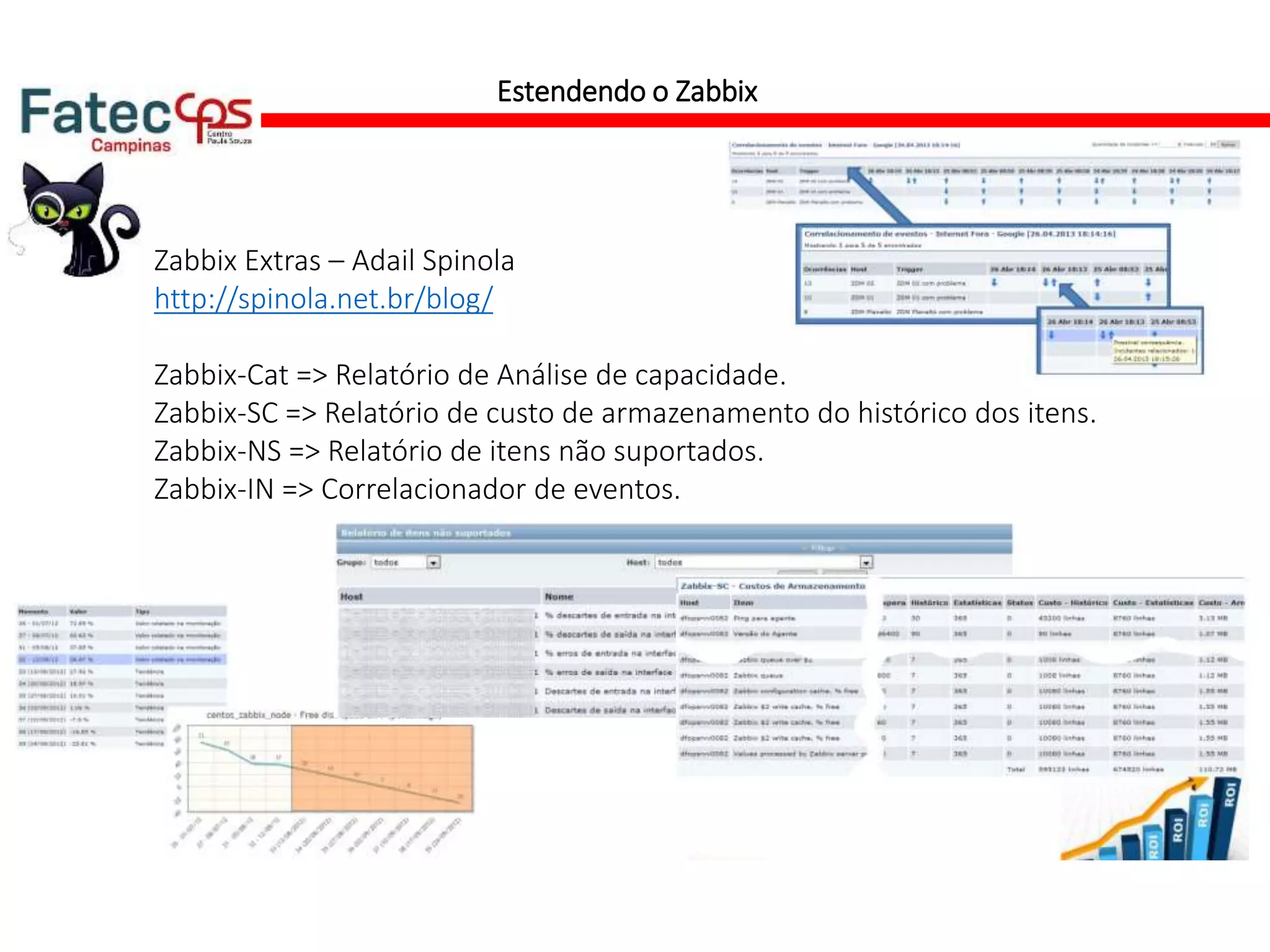

44. Estendendo o Zabbix
Zabbix Extras – Adail Spinola
http://spinola.net.br/blog/
Zabbix-Cat => Relatório de Análise de capacidade.
Zabbix-SC => Relatório de custo de armazenamento do histórico dos itens.
Zabbix-NS => Relatório de itens não suportados.
Zabbix-IN => Correlacionador de eventos.

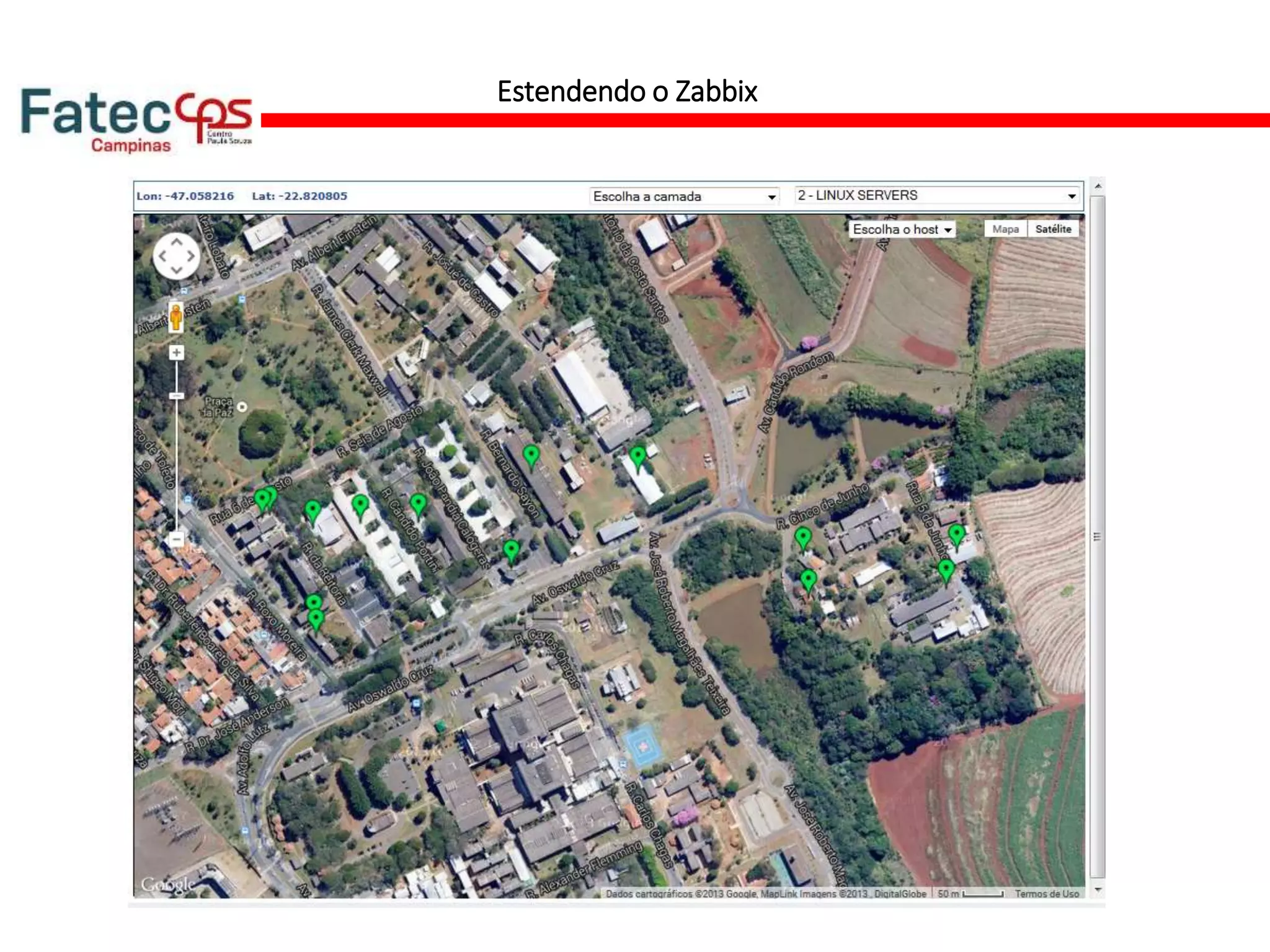

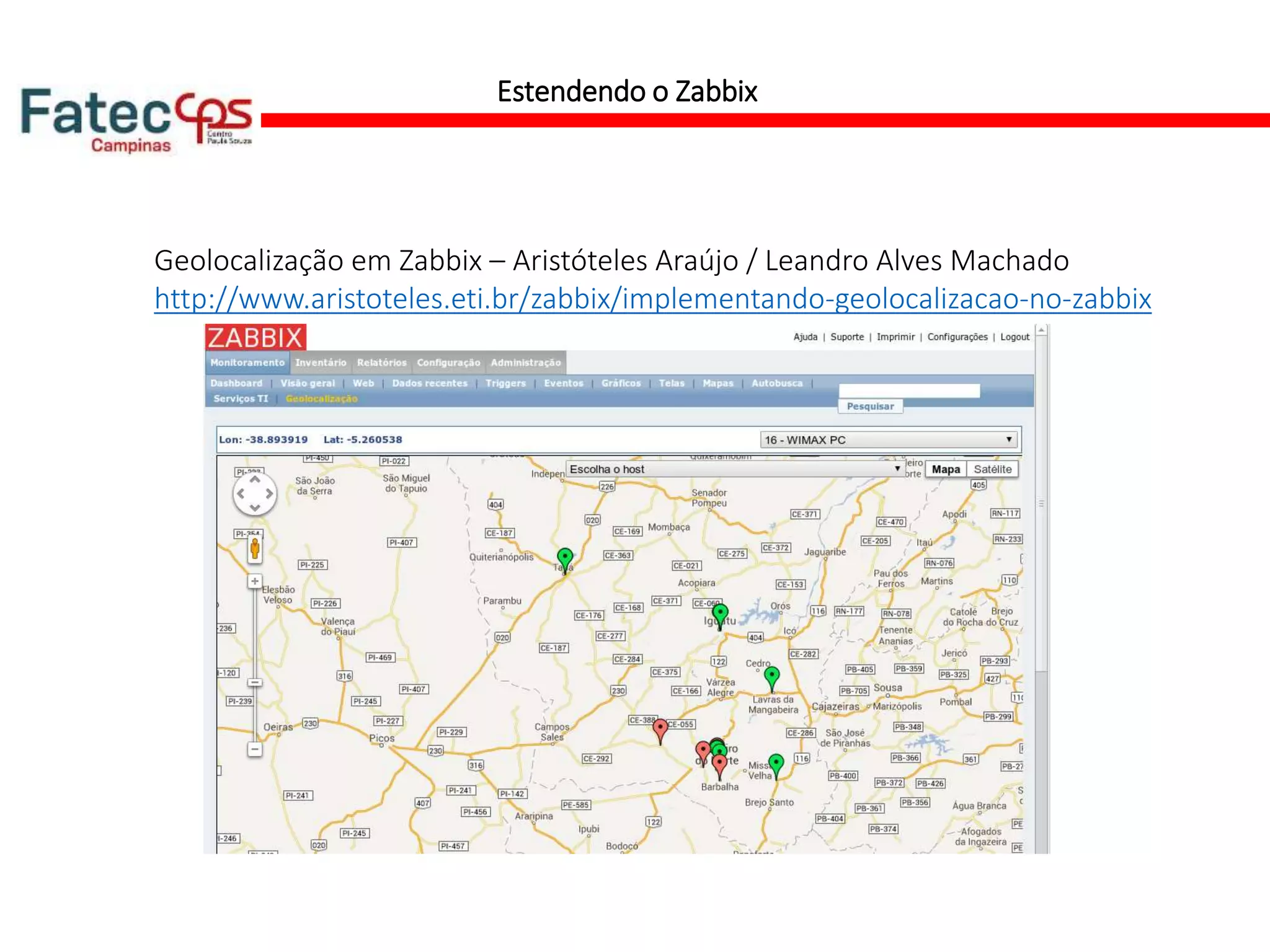

45. Estendendo o Zabbix

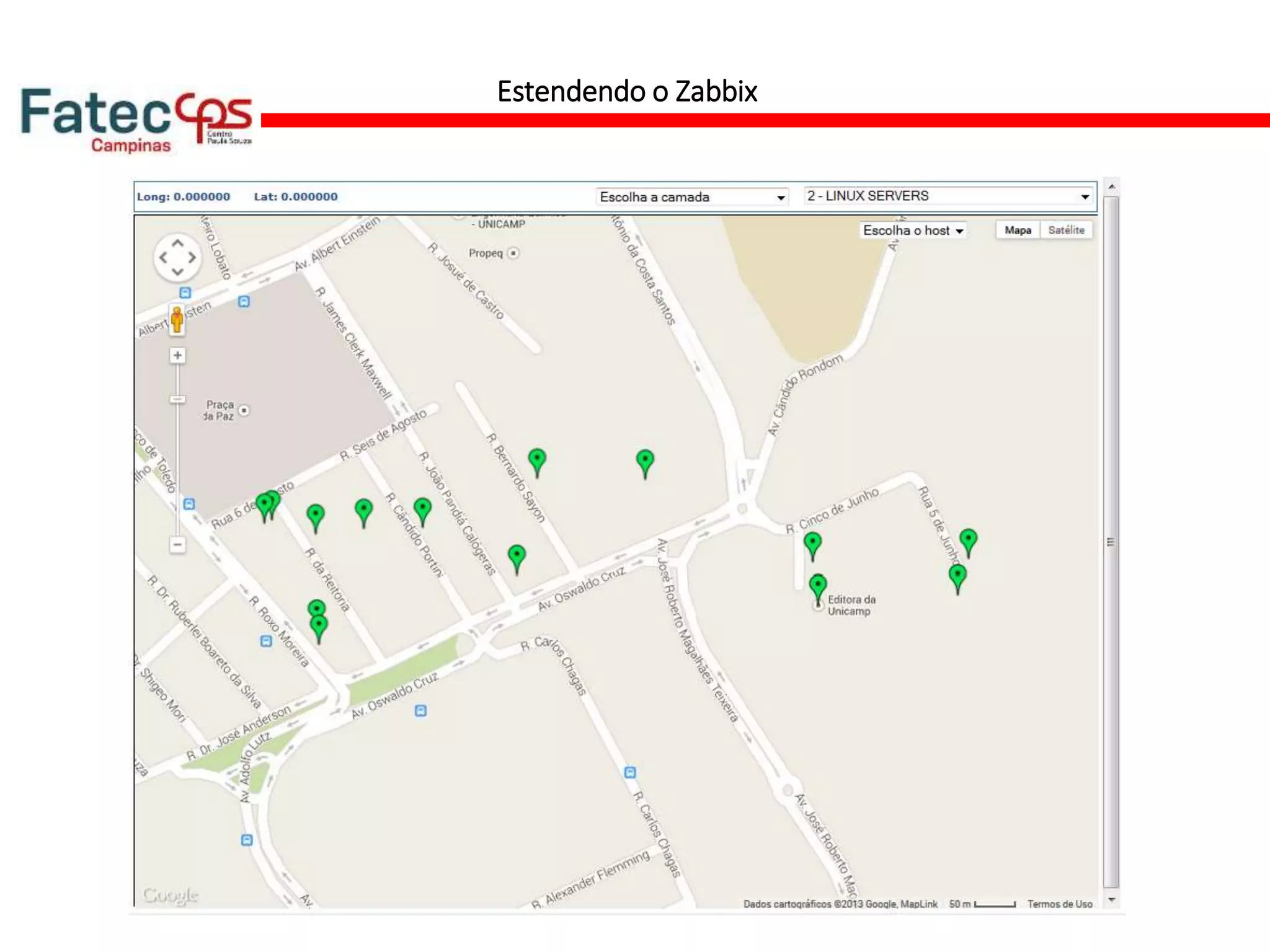

Geolocalização em Zabbix – Aristóteles Araújo / Leandro Alves Machado
http://www.aristoteles.eti.br/zabbix/implementando-geolocalizacao-no-zabbix

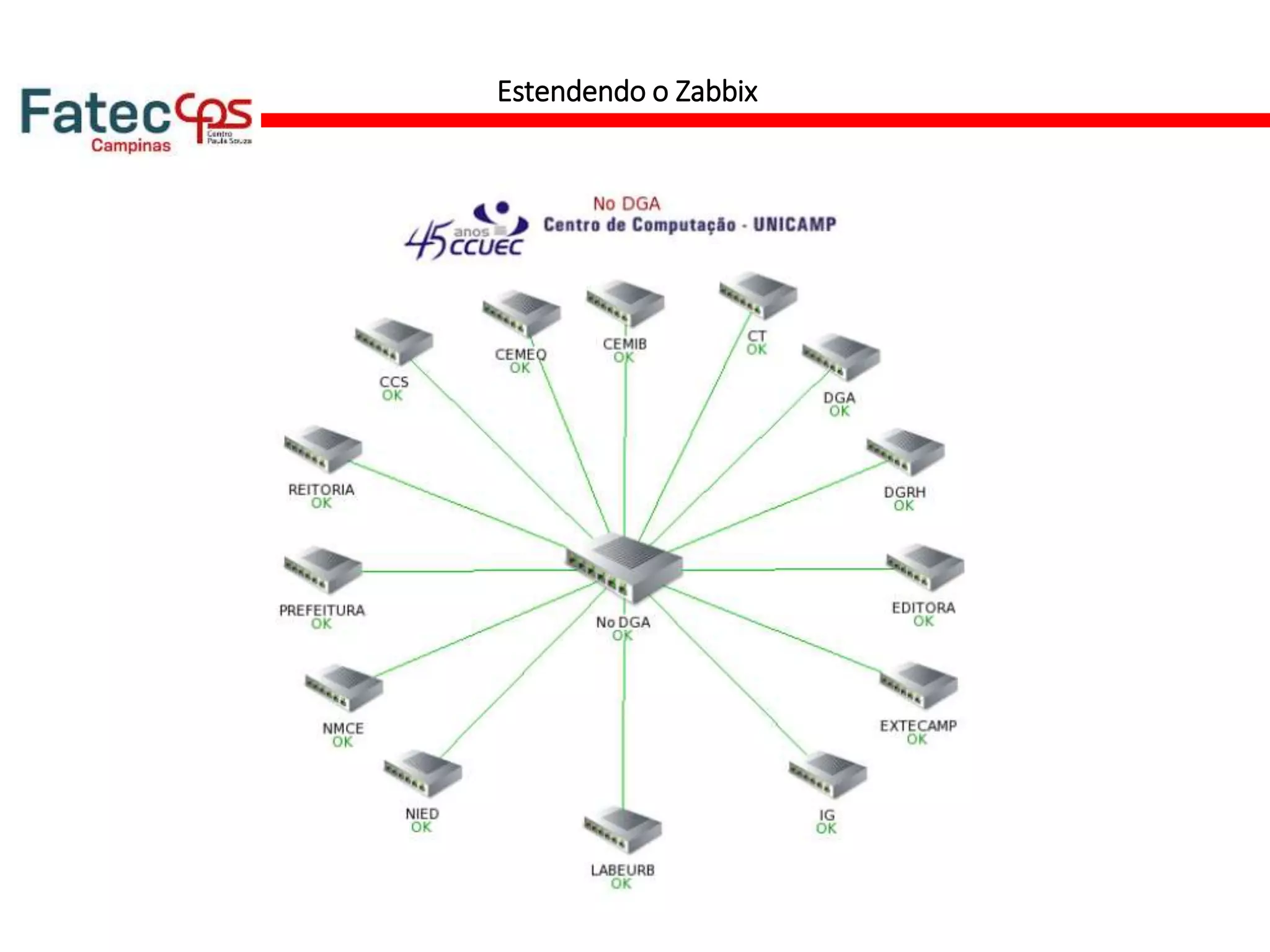

46. Estendendo o Zabbix

47. Estendendo o Zabbix

48. Estendendo o Zabbix

49. Estendendo o Zabbix

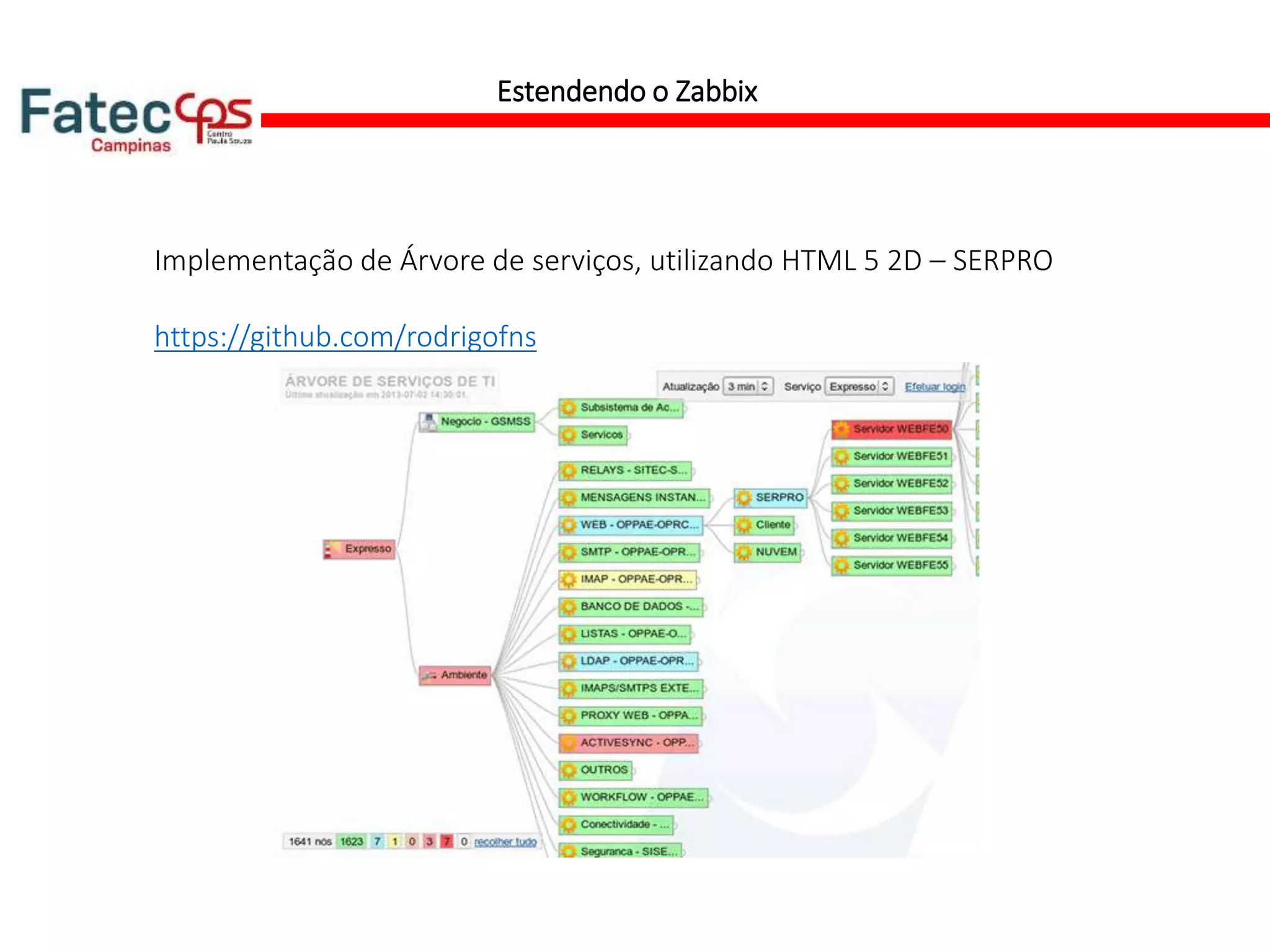

Implementação de Árvore de serviços, utilizando HTML 5 2D – SERPRO
https://github.com/rodrigofns

50. Estendendo o Zabbix

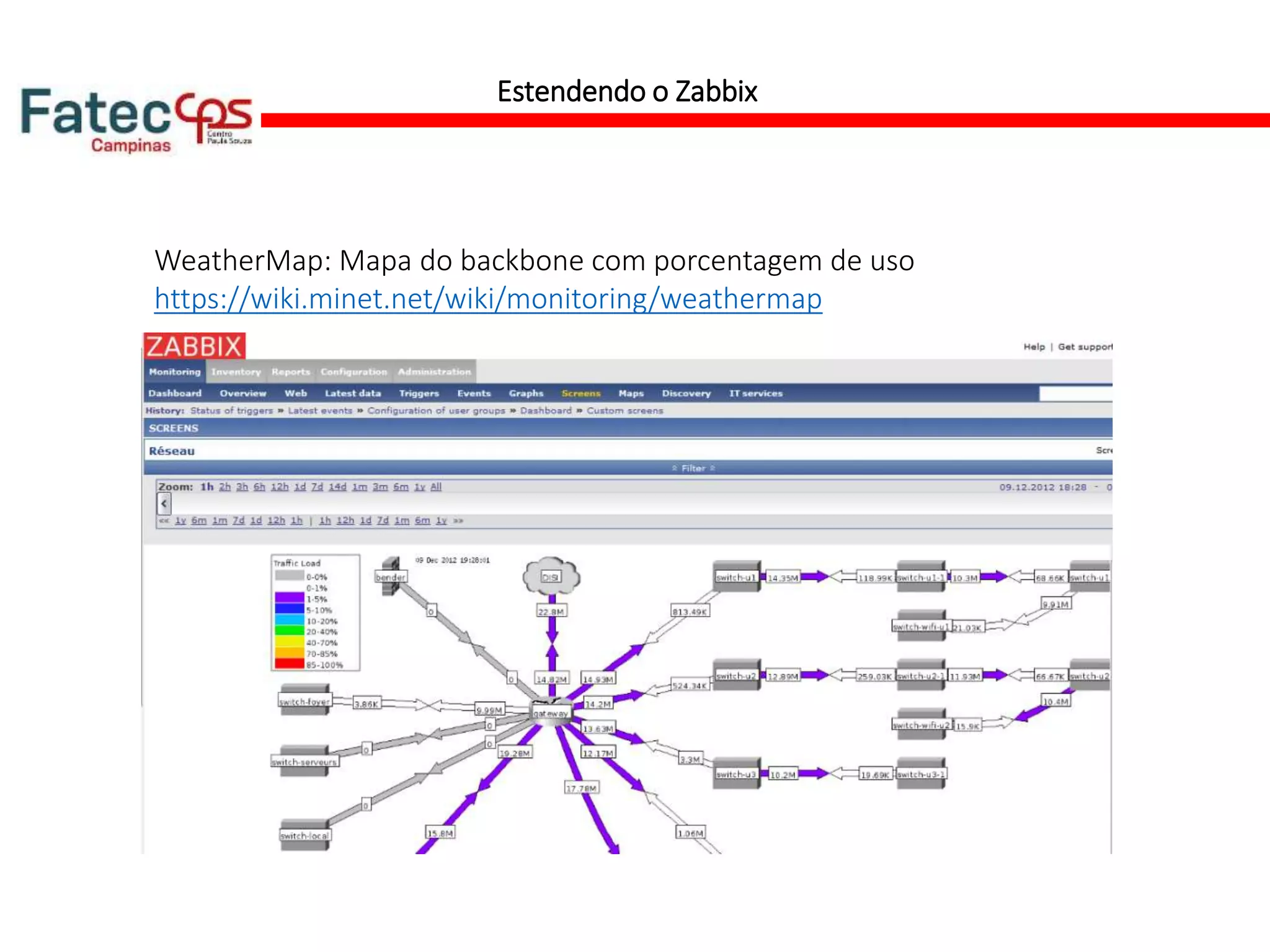

WeatherMap: Mapa do backbone com porcentagem de uso
https://wiki.minet.net/wiki/monitoring/weathermap

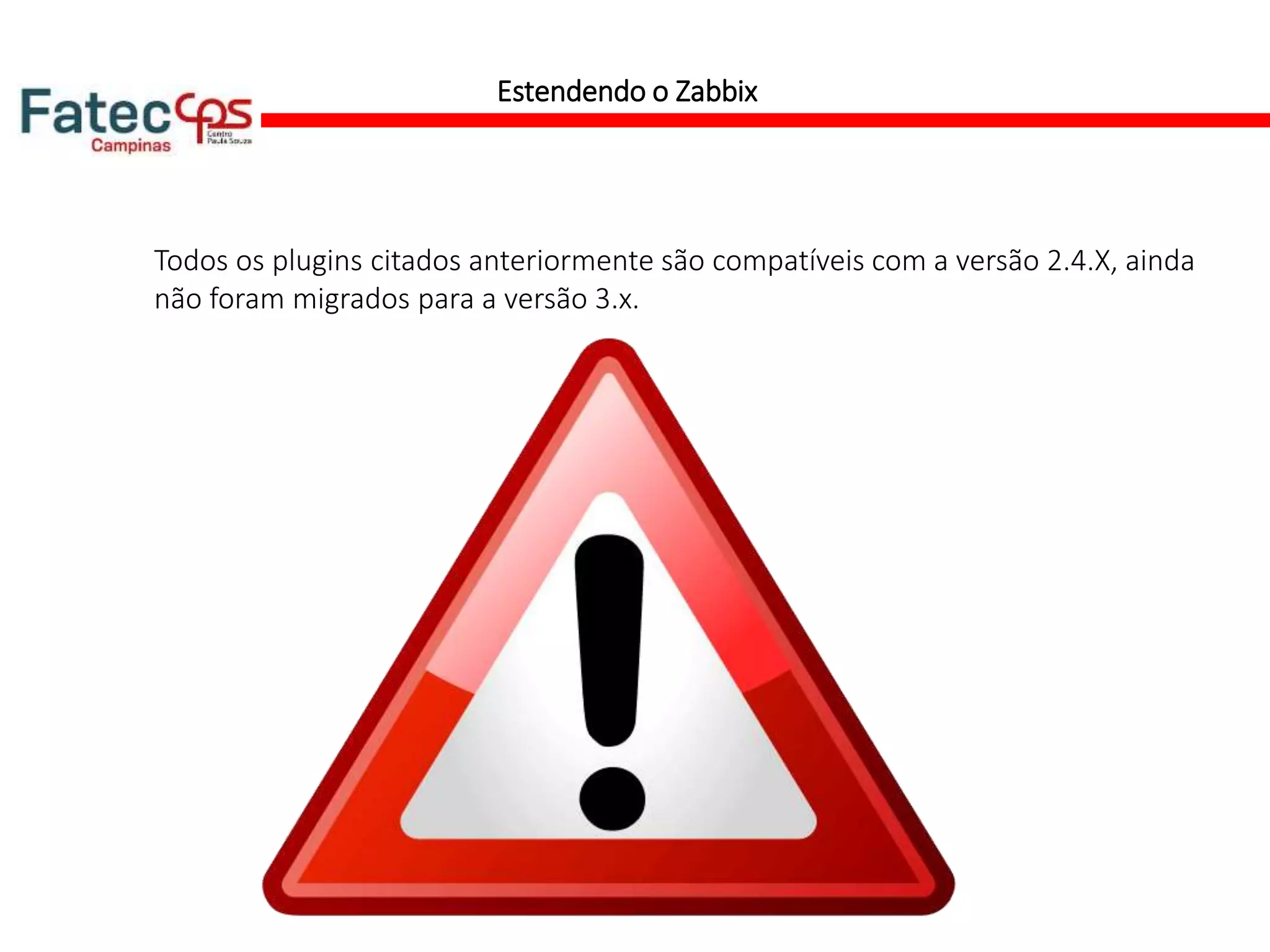

51. Estendendo o Zabbix
Todos os plugins citados anteriormente são compatíveis com a versão 2.4.X, ainda
não foram migrados para a versão 3.x.

52. Estendendo o Zabbix

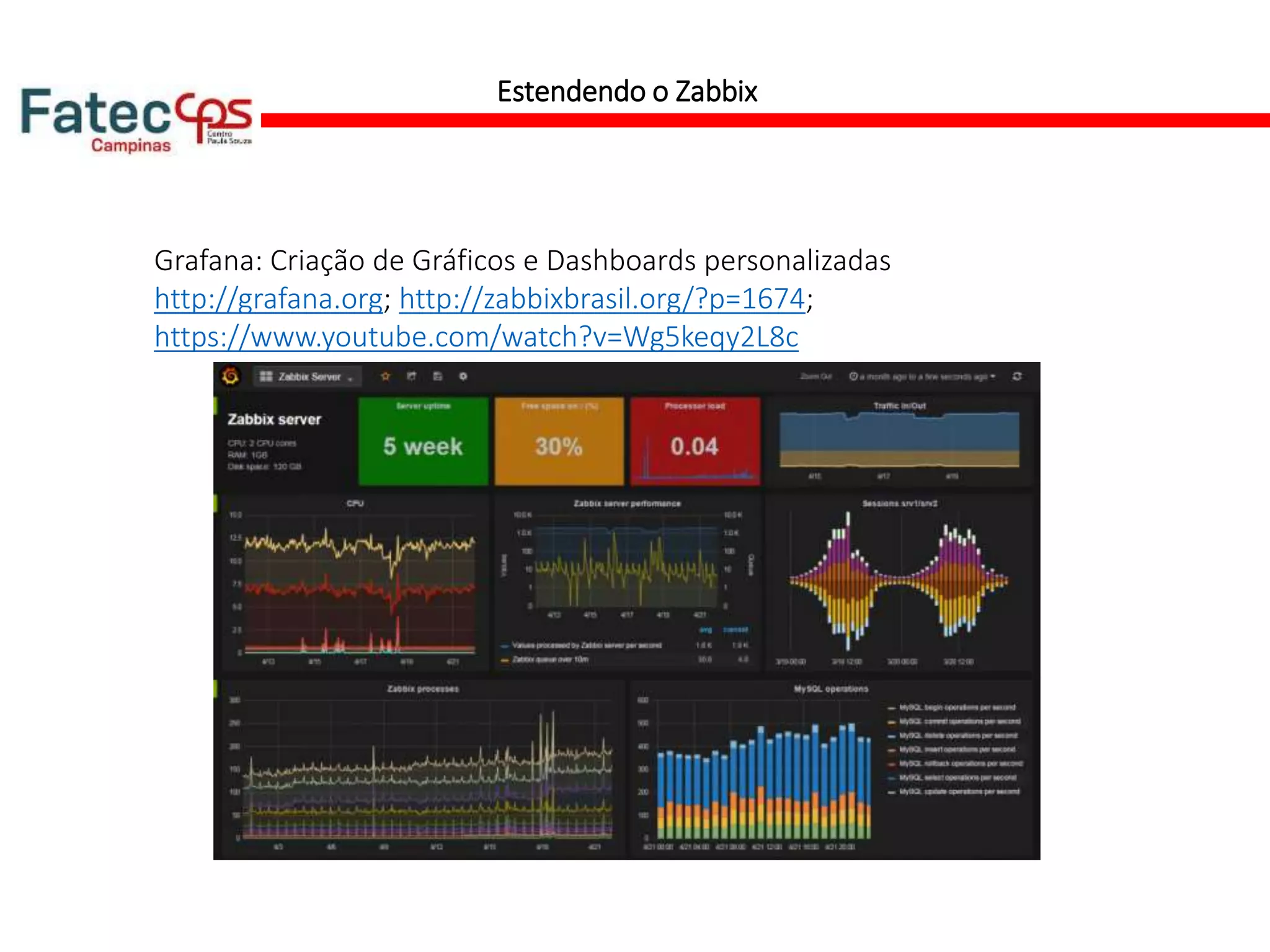

Grafana: Criação de Gráficos e Dashboards personalizadas
http://grafana.org; http://zabbixbrasil.org/?p=1674;
https://www.youtube.com/watch?v=Wg5keqy2L8c

53. Retrospectiva

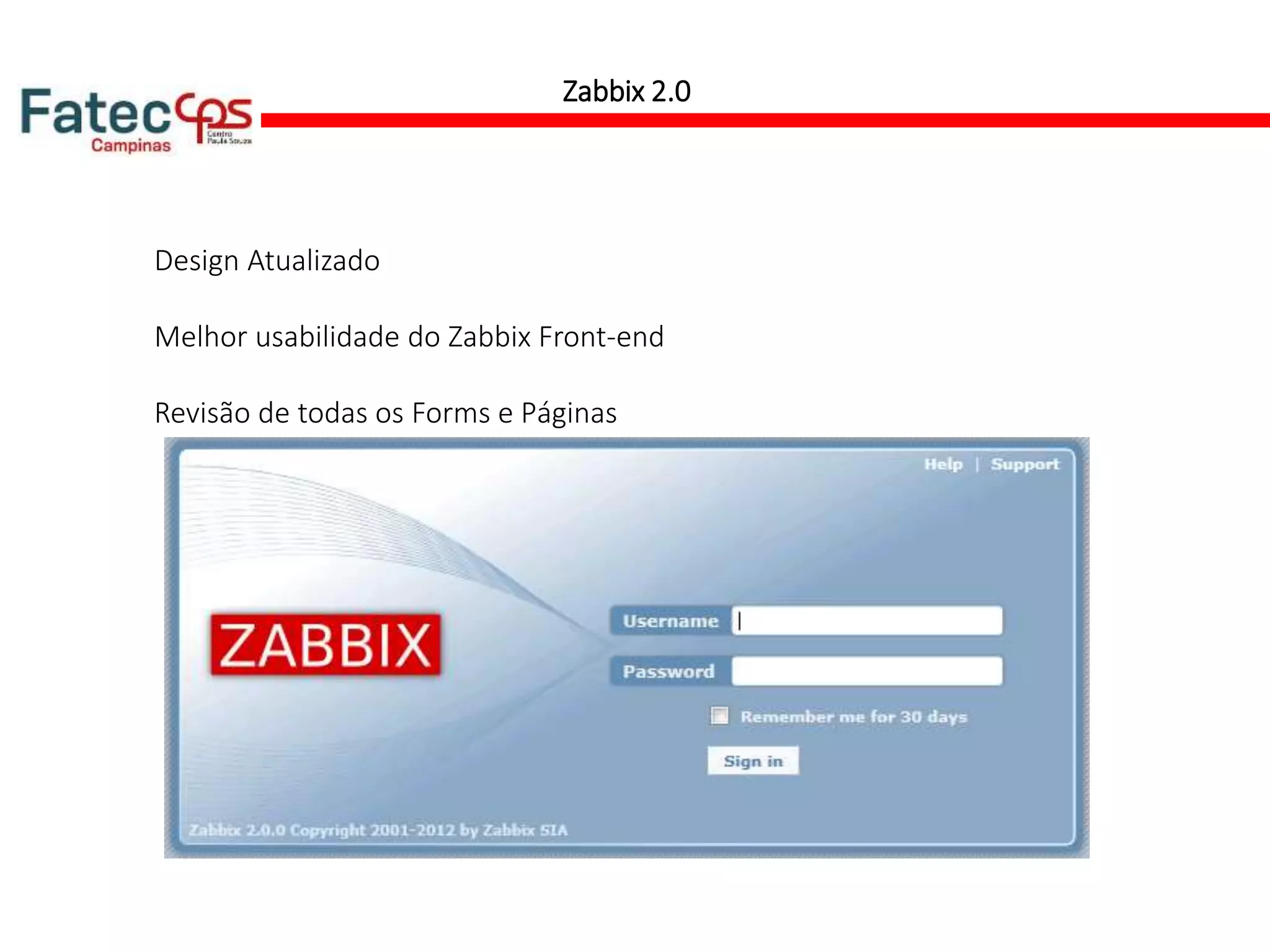

54. Zabbix 2.0
Design Atualizado
Melhor usabilidade do Zabbix Front-end
Revisão de todas os Forms e Páginas

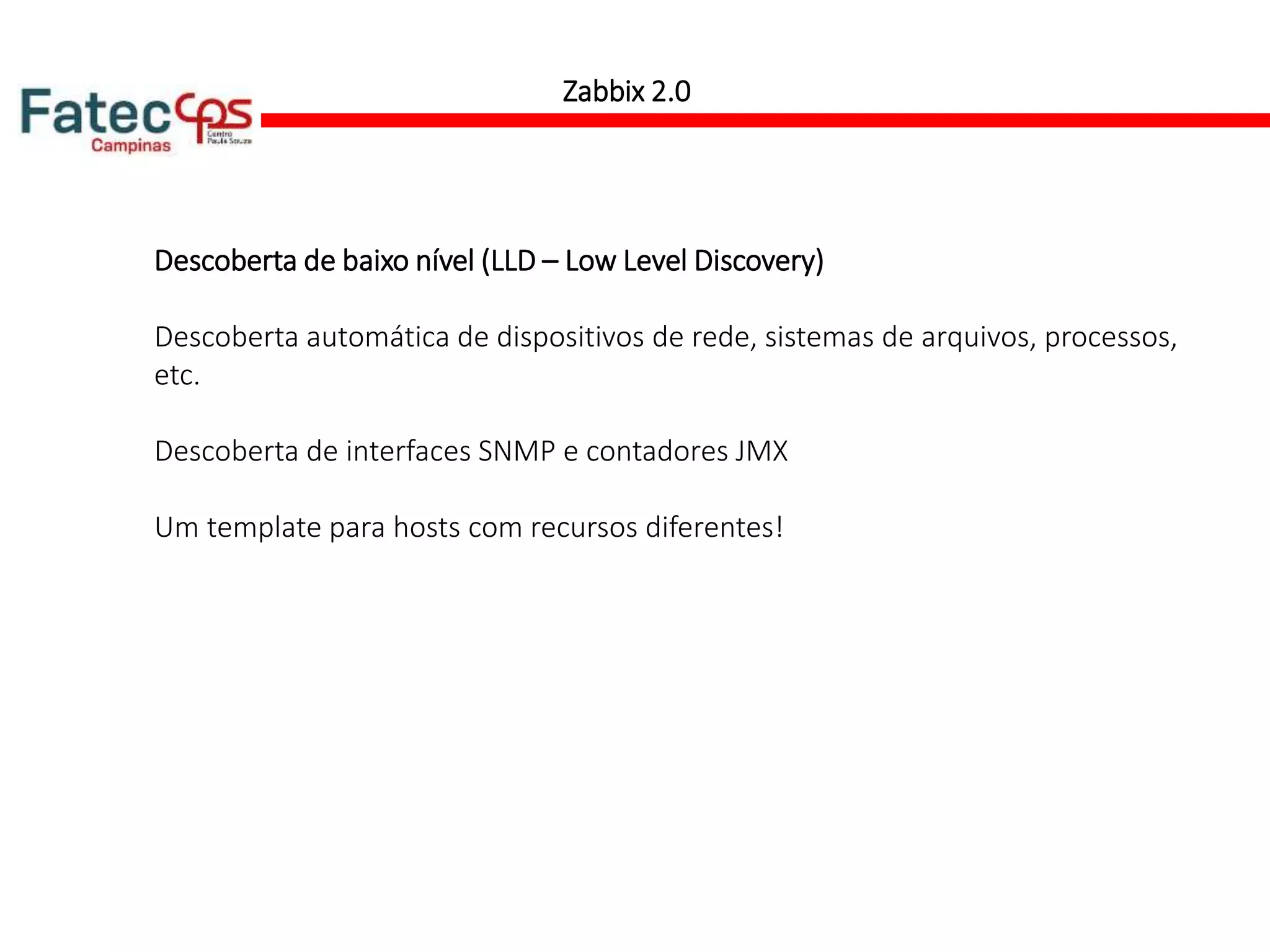

55. Zabbix 2.0
Descoberta de baixo nível (LLD – Low Level Discovery)
Descoberta automática de dispositivos de rede, sistemas de arquivos, processos,
etc.
Descoberta de interfaces SNMP e contadores JMX
Um template para hosts com recursos diferentes!

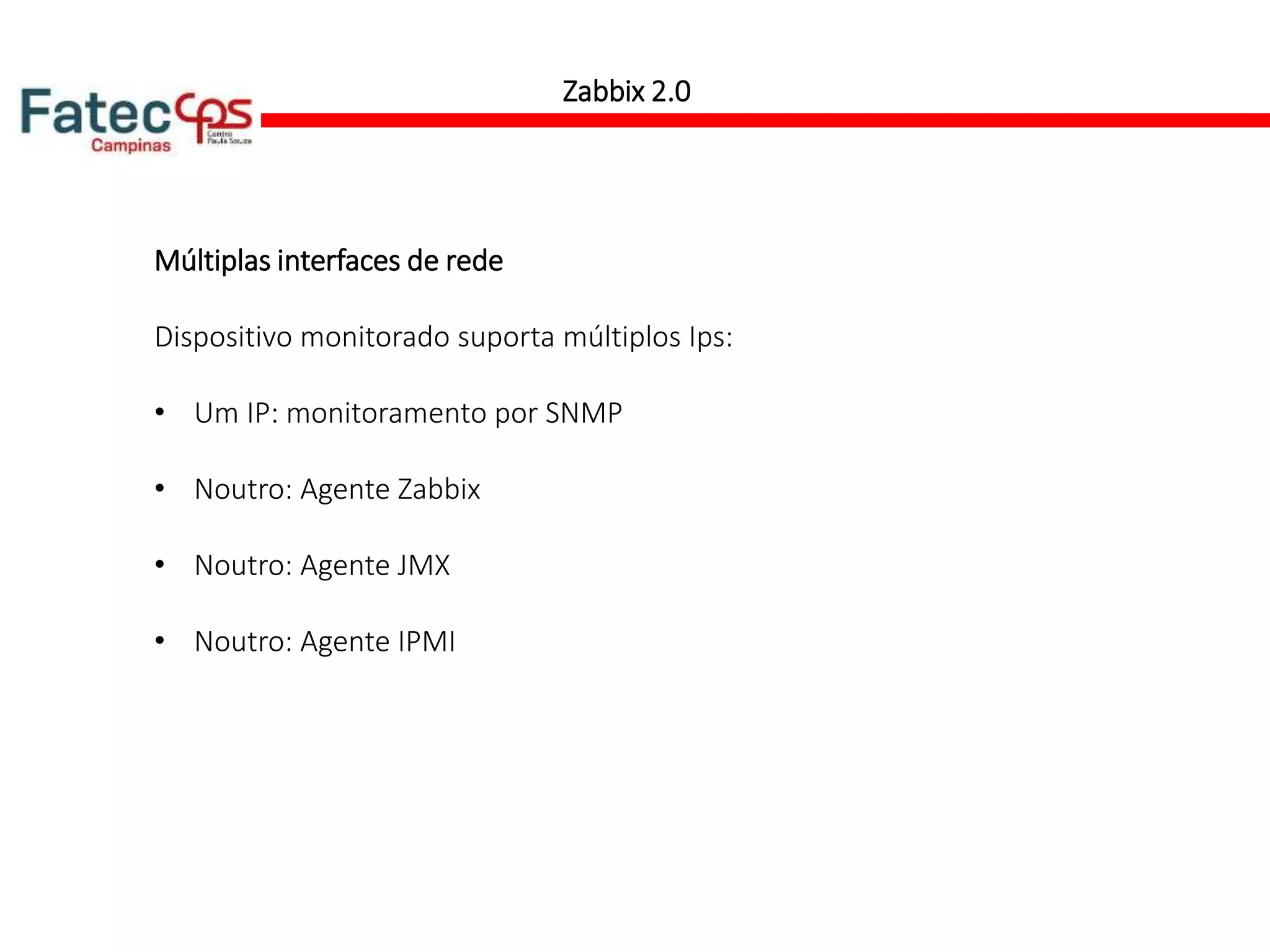

56. Zabbix 2.0
Múltiplas interfaces de rede
Dispositivo monitorado suporta múltiplos Ips:
• Um IP: monitoramento por SNMP
• Noutro: Agente Zabbix
• Noutro: Agente JMX
• Noutro: Agente IPMI

57. Zabbix 2.0

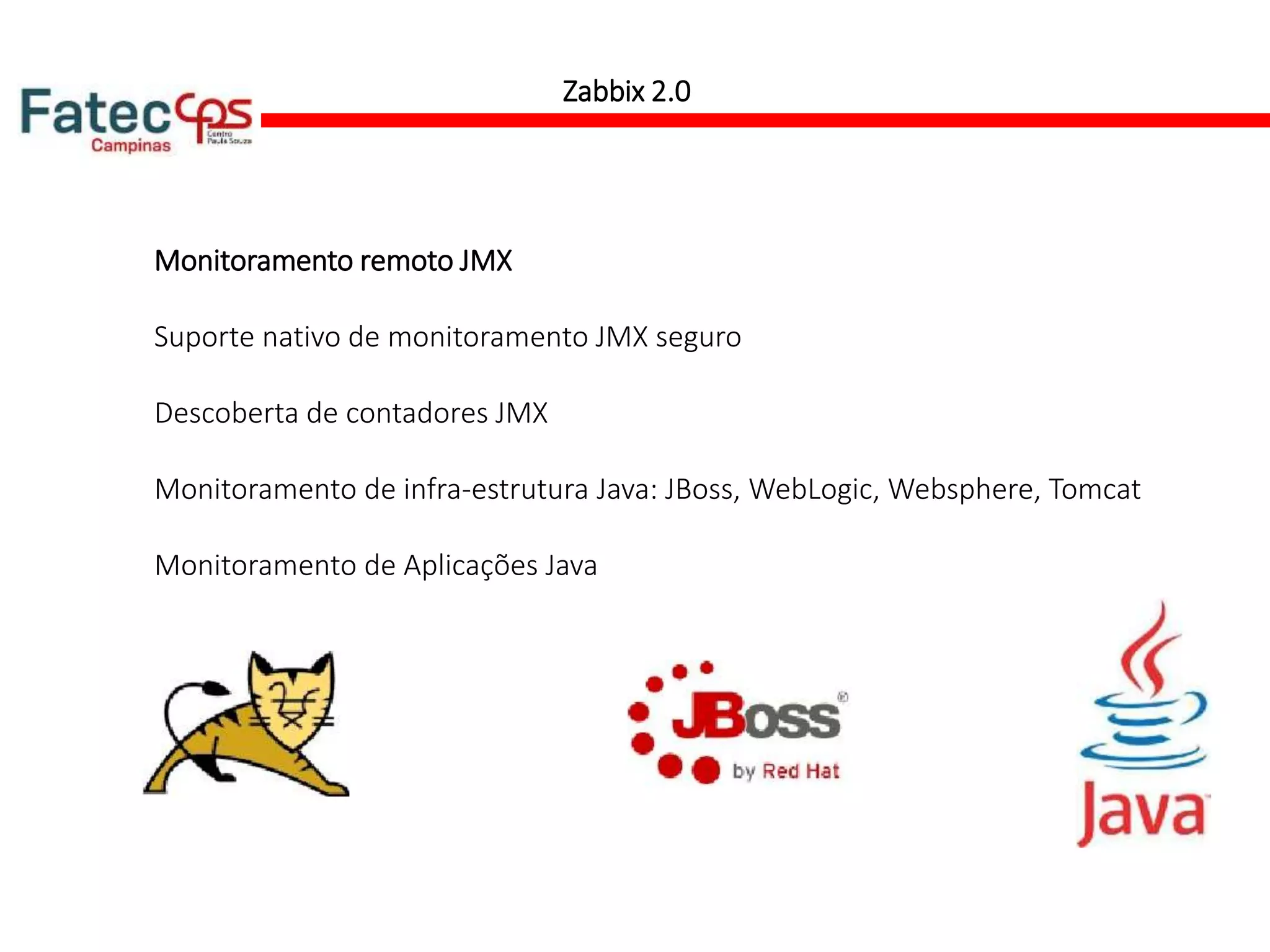

Monitoramento remoto JMX
Suporte nativo de monitoramento JMX seguro
Descoberta de contadores JMX
Monitoramento de infra-estrutura Java: JBoss, WebLogic, Websphere, Tomcat
Monitoramento de Aplicações Java

58. Zabbix 2.0

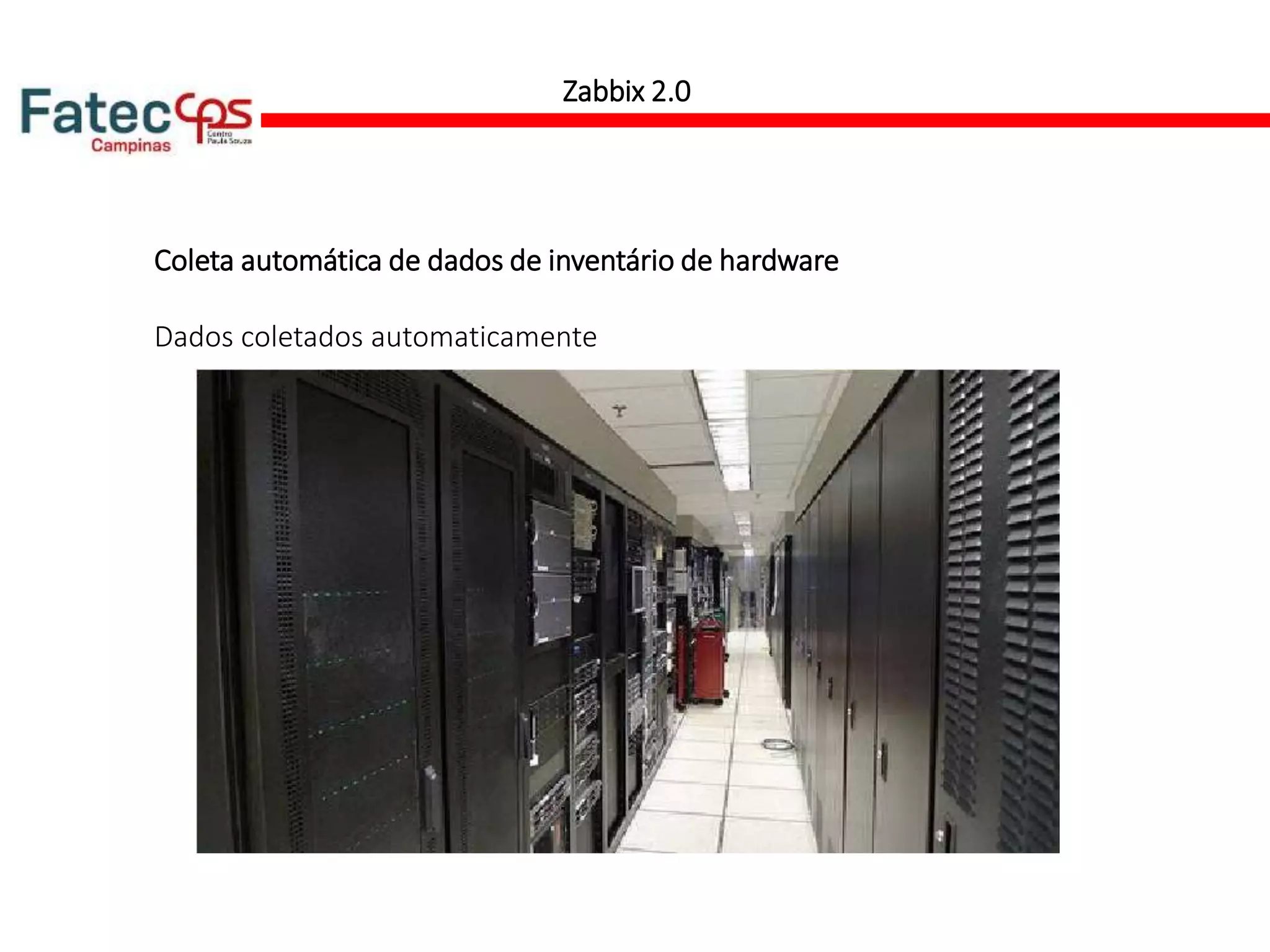

Coleta automática de dados de inventário de hardware
Dados coletados automaticamente

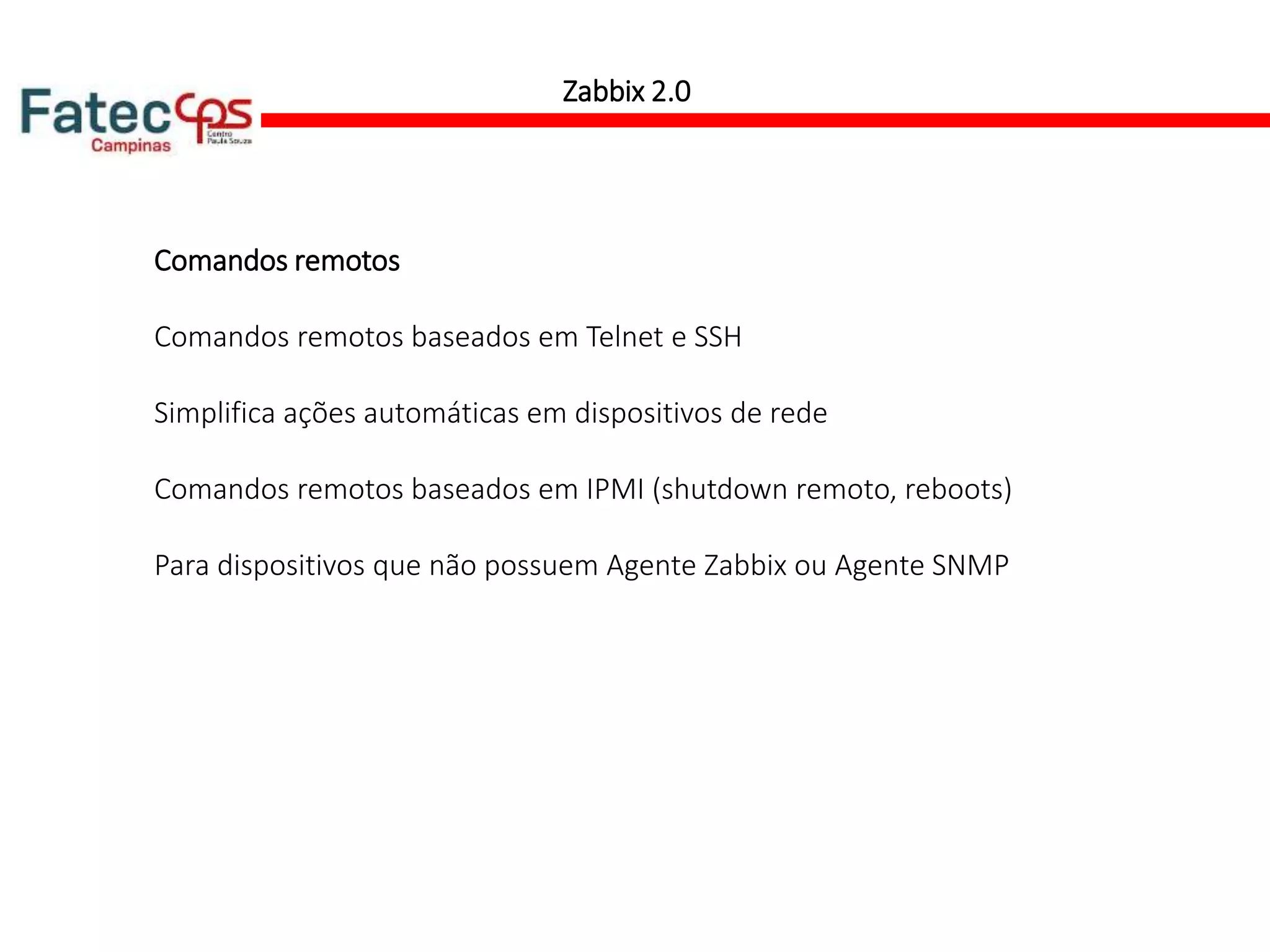

59. Zabbix 2.0
Comandos remotos
Comandos remotos baseados em Telnet e SSH
Simplifica ações automáticas em dispositivos de rede
Comandos remotos baseados em IPMI (shutdown remoto, reboots)
Para dispositivos que não possuem Agente Zabbix ou Agente SNMP

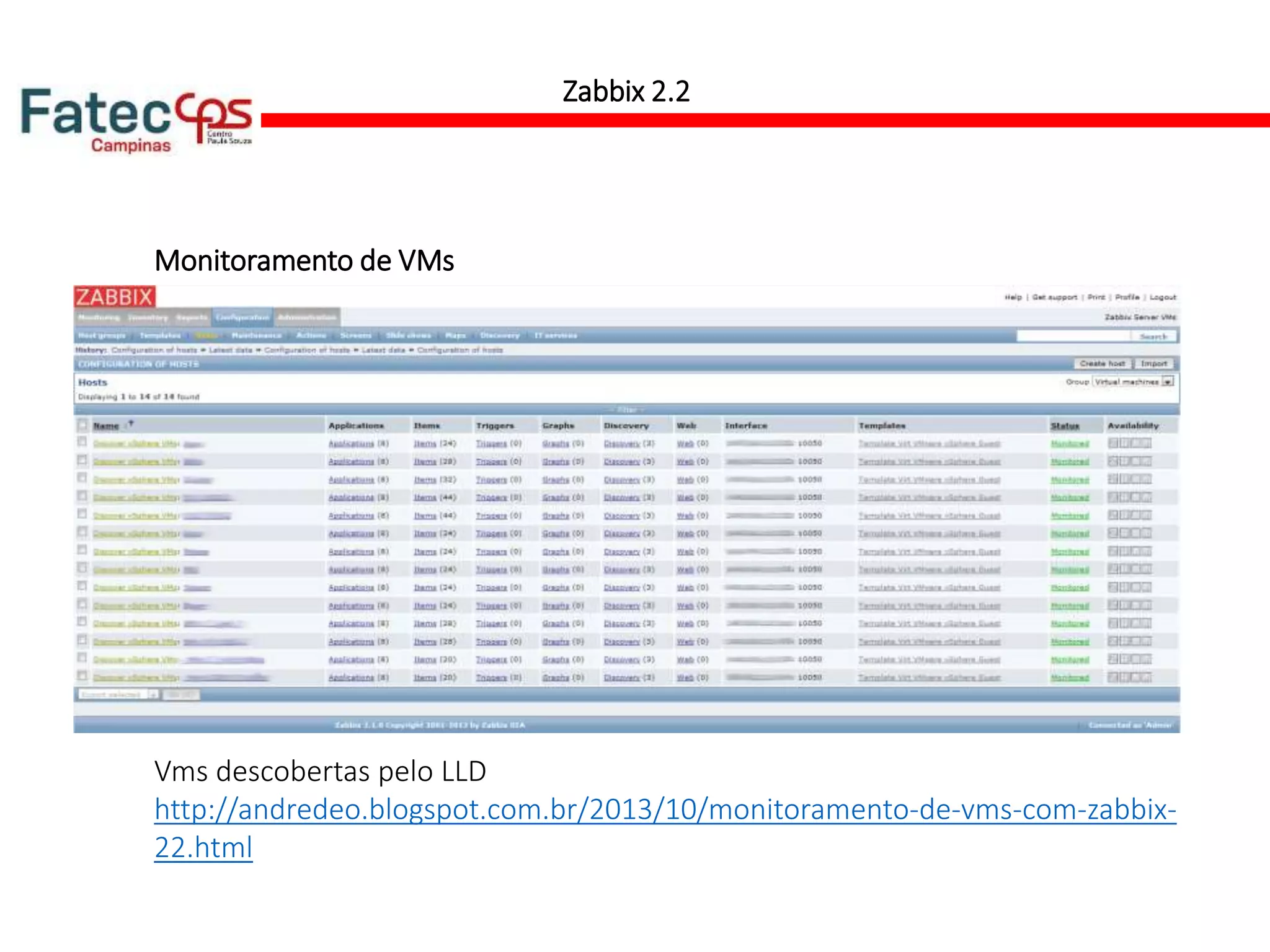

60. Zabbix 2.2
Monitoramento de VMs
Vms descobertas pelo LLD
http://andredeo.blogspot.com.br/2013/10/monitoramento-de-vms-com-zabbix-
22.html

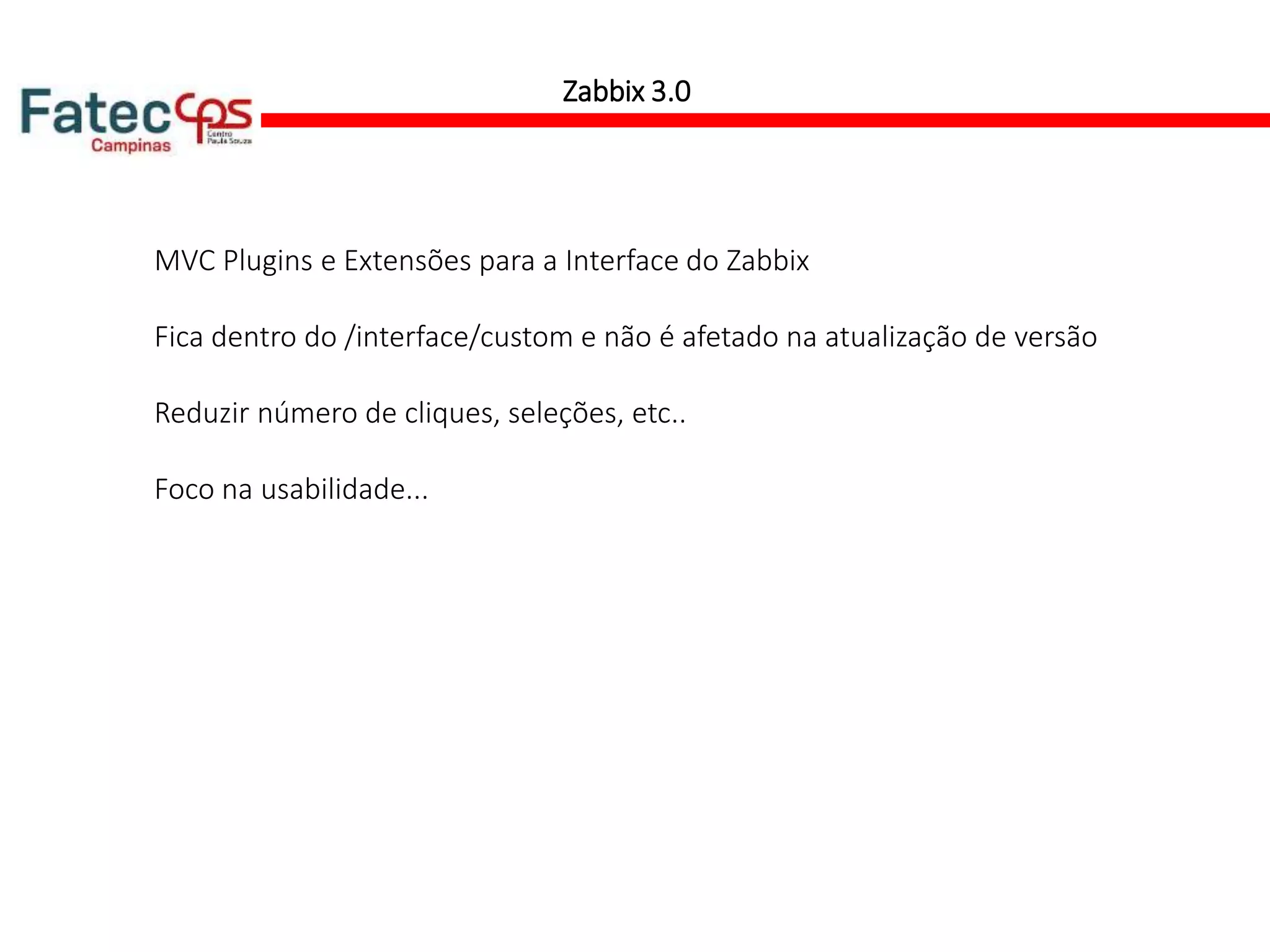

61. Zabbix 3.0
MVC Plugins e Extensões para a Interface do Zabbix
Fica dentro do /interface/custom e não é afetado na atualização de versão
Reduzir número de cliques, seleções, etc..
Foco na usabilidade...

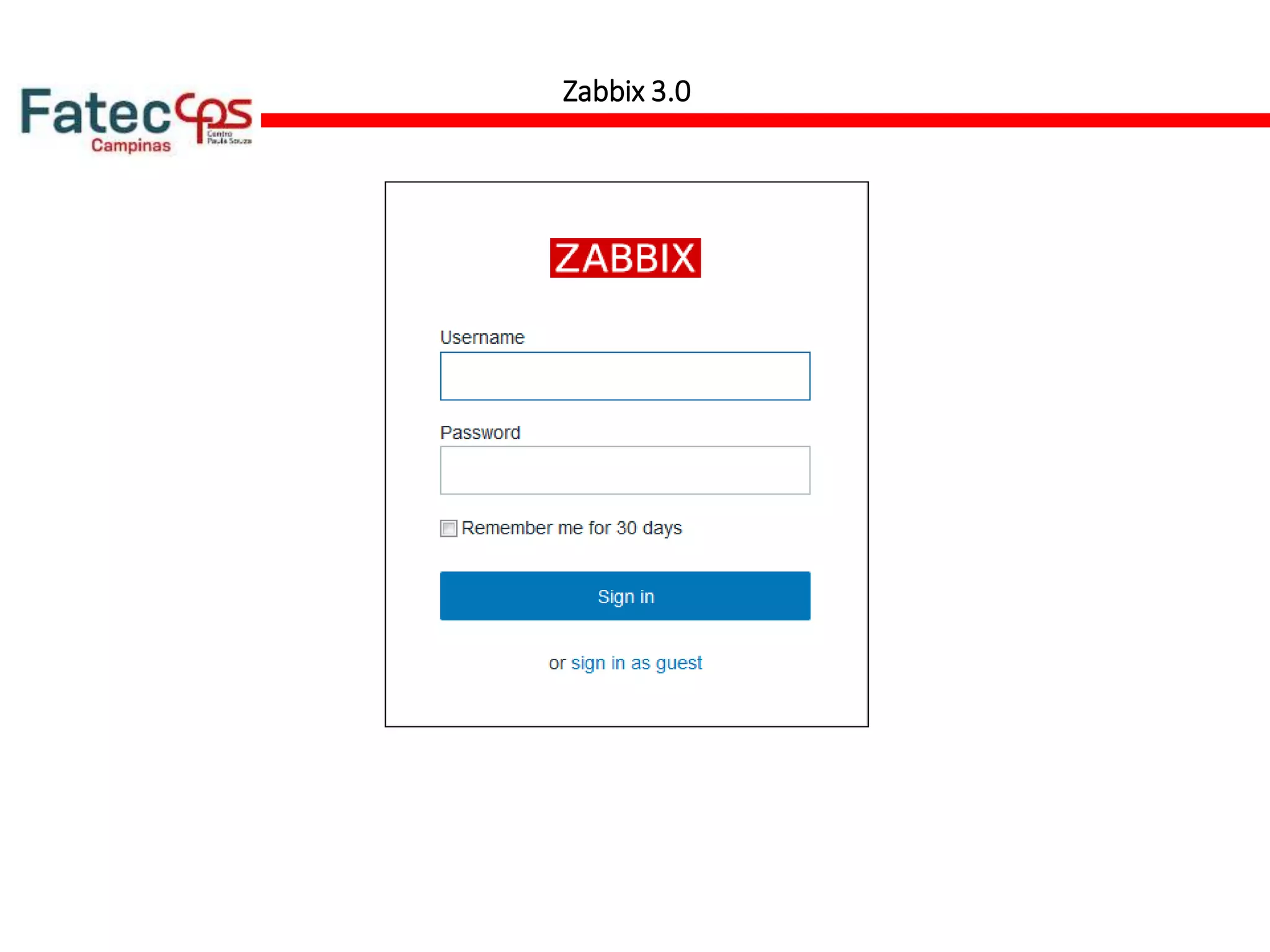

62. Zabbix 3.0

63. Zabbix 3.0

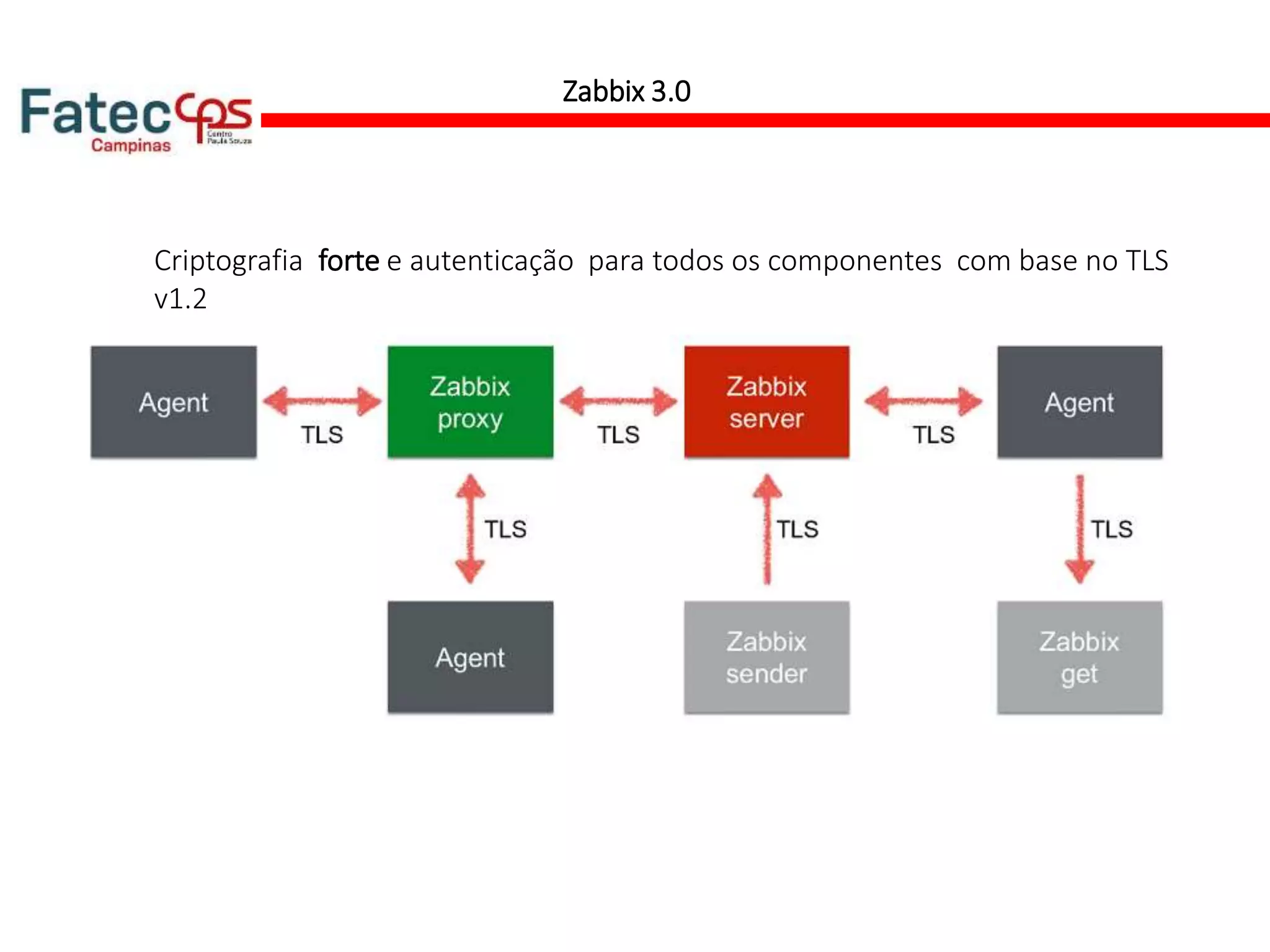

64. Zabbix 3.0
Criptografia forte e autenticação para todos os componentes com base no TLS
v1.2

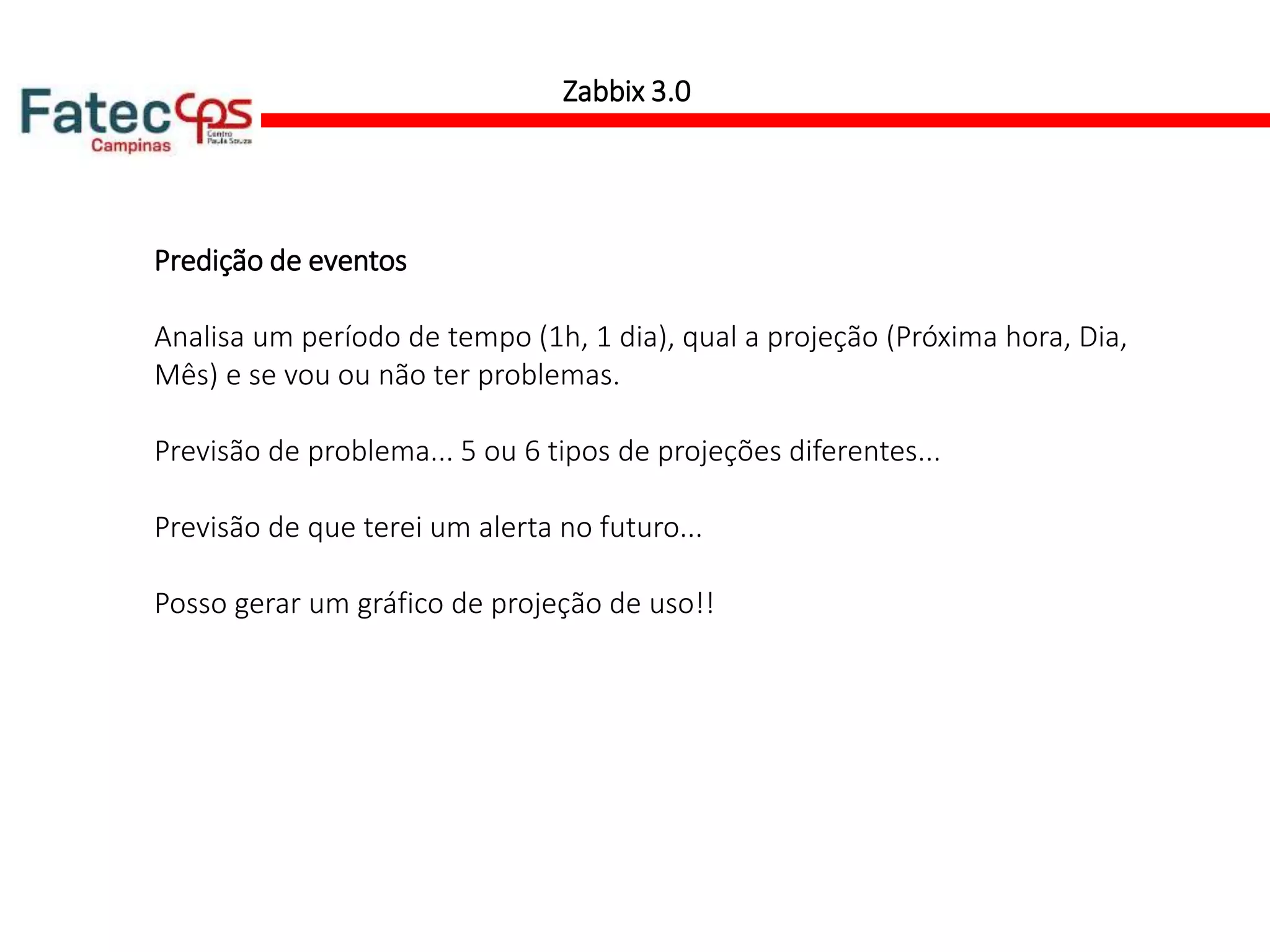

65. Zabbix 3.0

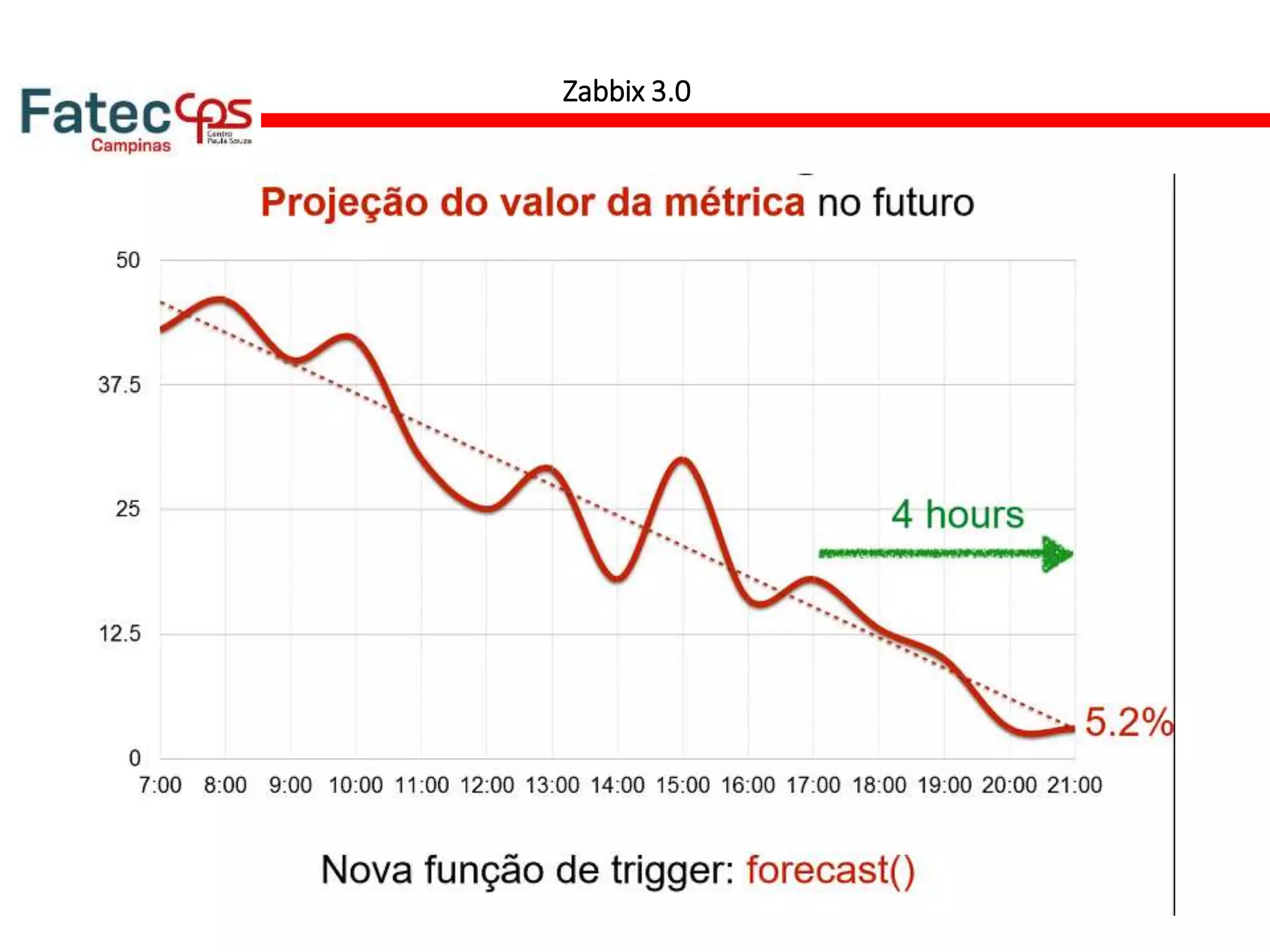

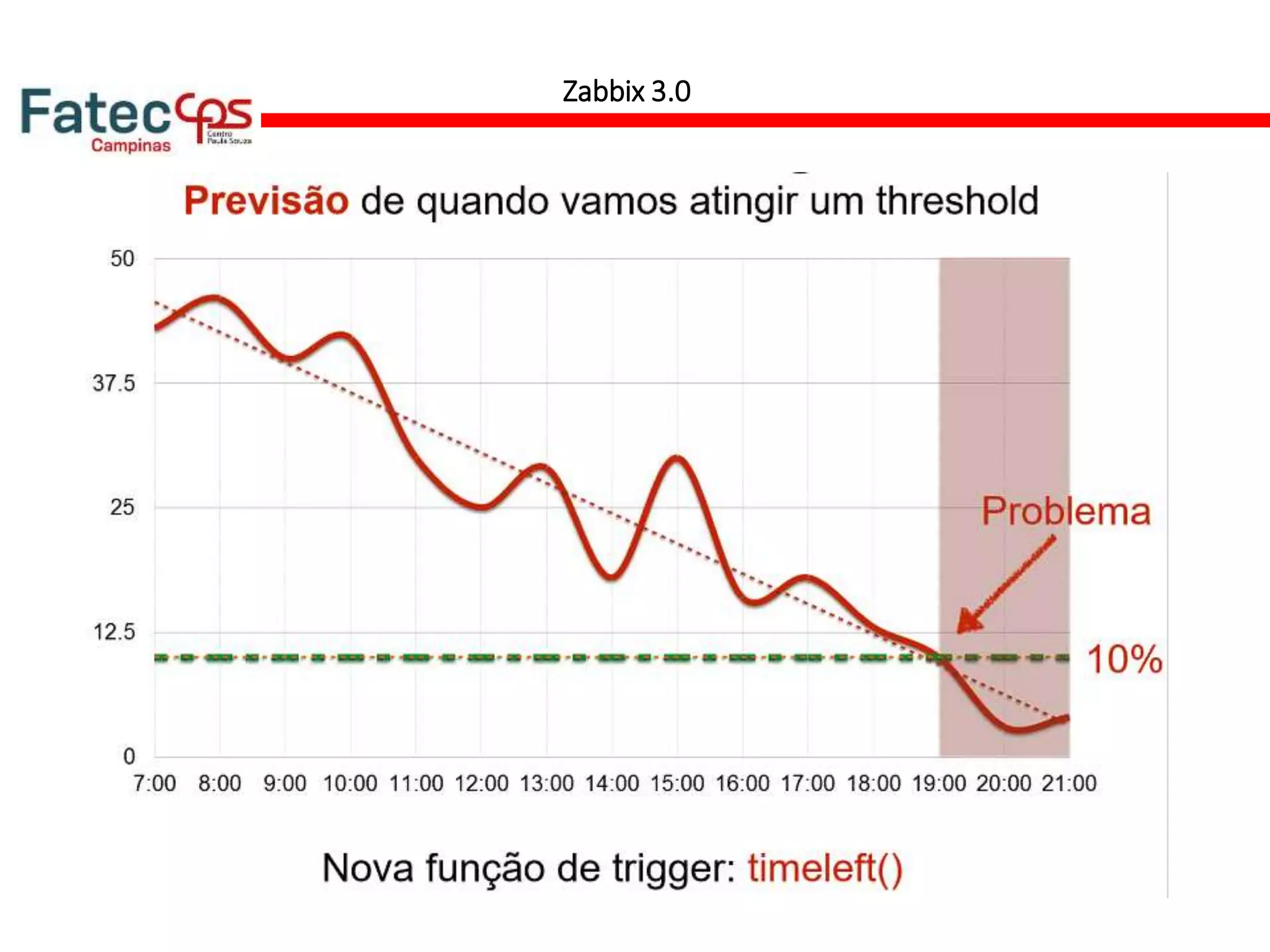

Predição de eventos
Analisa um período de tempo (1h, 1 dia), qual a projeção (Próxima hora, Dia,
Mês) e se vou ou não ter problemas.
Previsão de problema... 5 ou 6 tipos de projeções diferentes...
Previsão de que terei um alerta no futuro...
Posso gerar um gráfico de projeção de uso!!

66. Zabbix 3.0

67. Zabbix 3.0

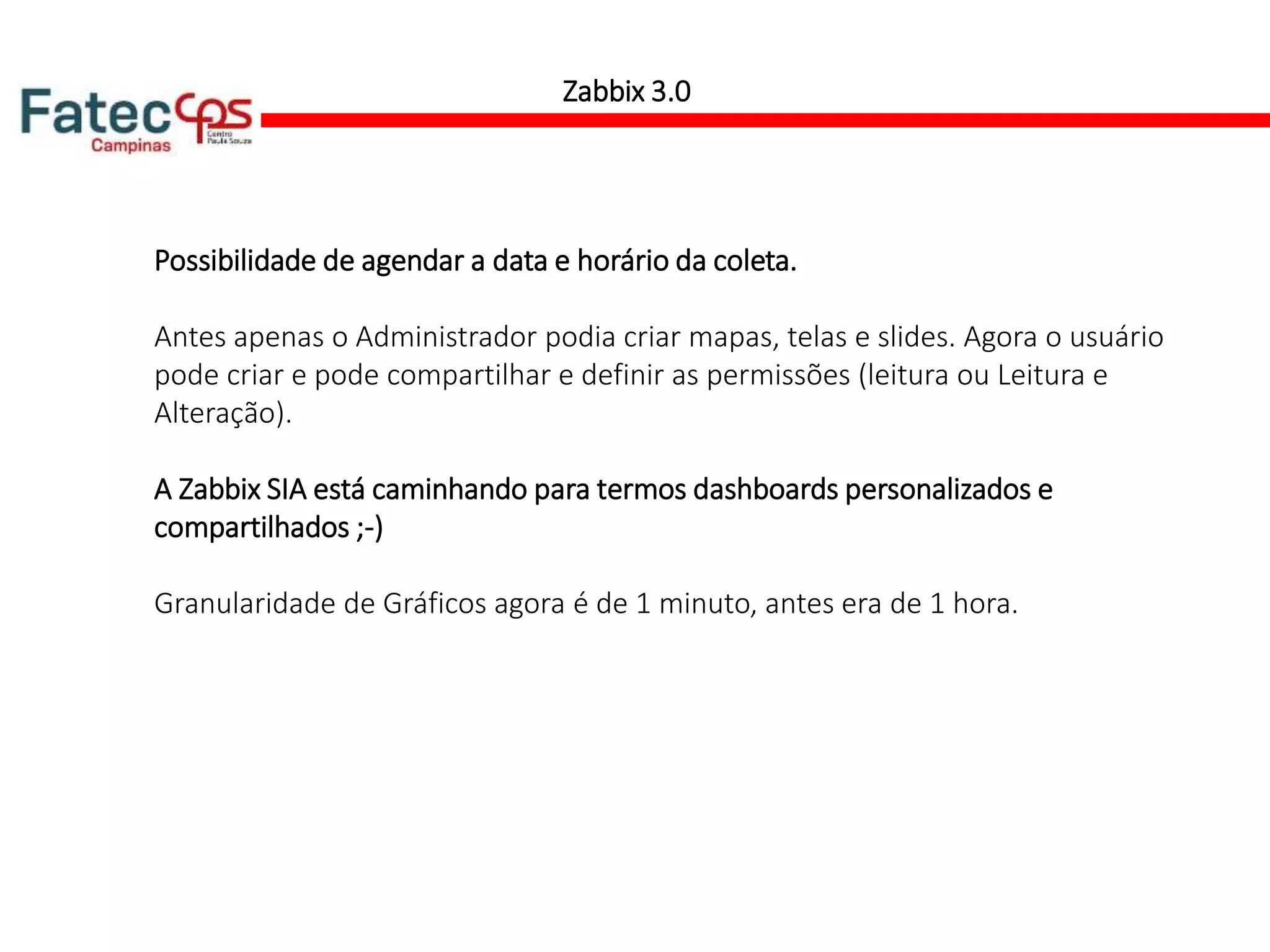

68. Zabbix 3.0
Possibilidade de agendar a data e horário da coleta.
Antes apenas o Administrador podia criar mapas, telas e slides. Agora o usuário
pode criar e pode compartilhar e definir as permissões (leitura ou Leitura e
Alteração).
A Zabbix SIA está caminhando para termos dashboards personalizados e
compartilhados ;-)
Granularidade de Gráficos agora é de 1 minuto, antes era de 1 hora.

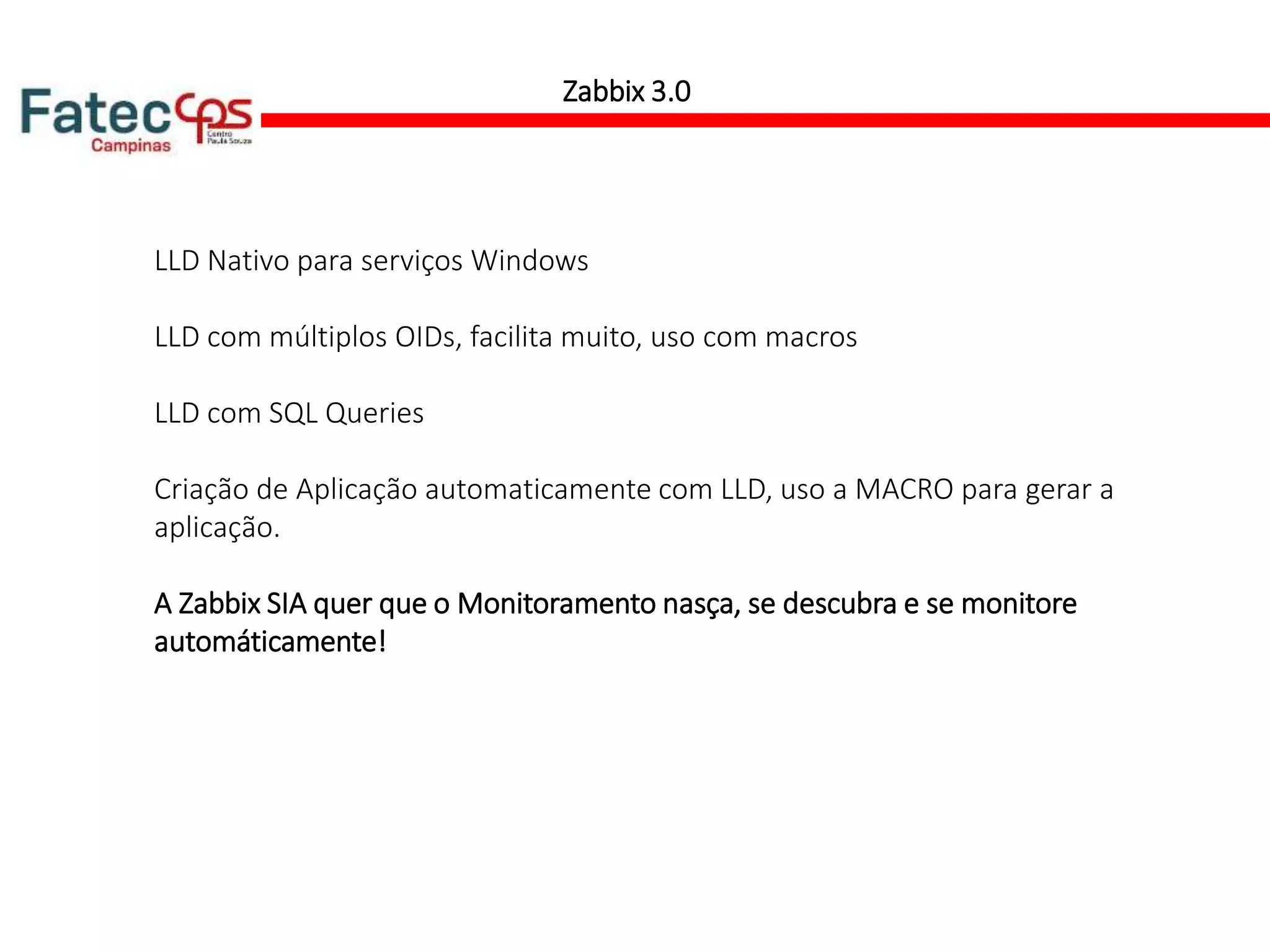

69. LLD Nativo para serviços Windows
LLD com múltiplos OIDs, facilita muito, uso com macros
LLD com SQL Queries
Criação de Aplicação automaticamente com LLD, uso a MACRO para gerar a
aplicação.
A Zabbix SIA quer que o Monitoramento nasça, se descubra e se monitore
automáticamente!
Zabbix 3.0

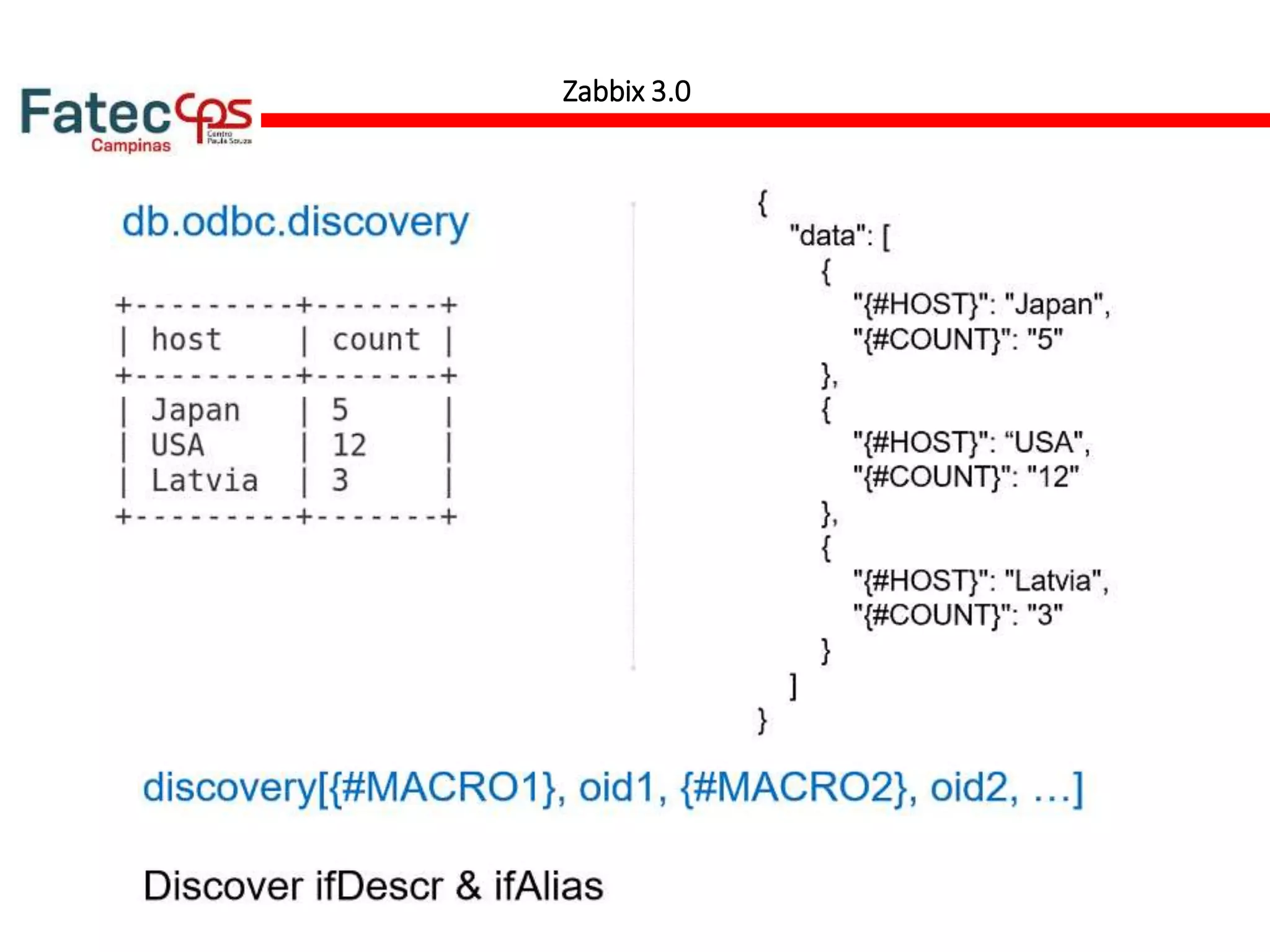

70. Zabbix 3.0

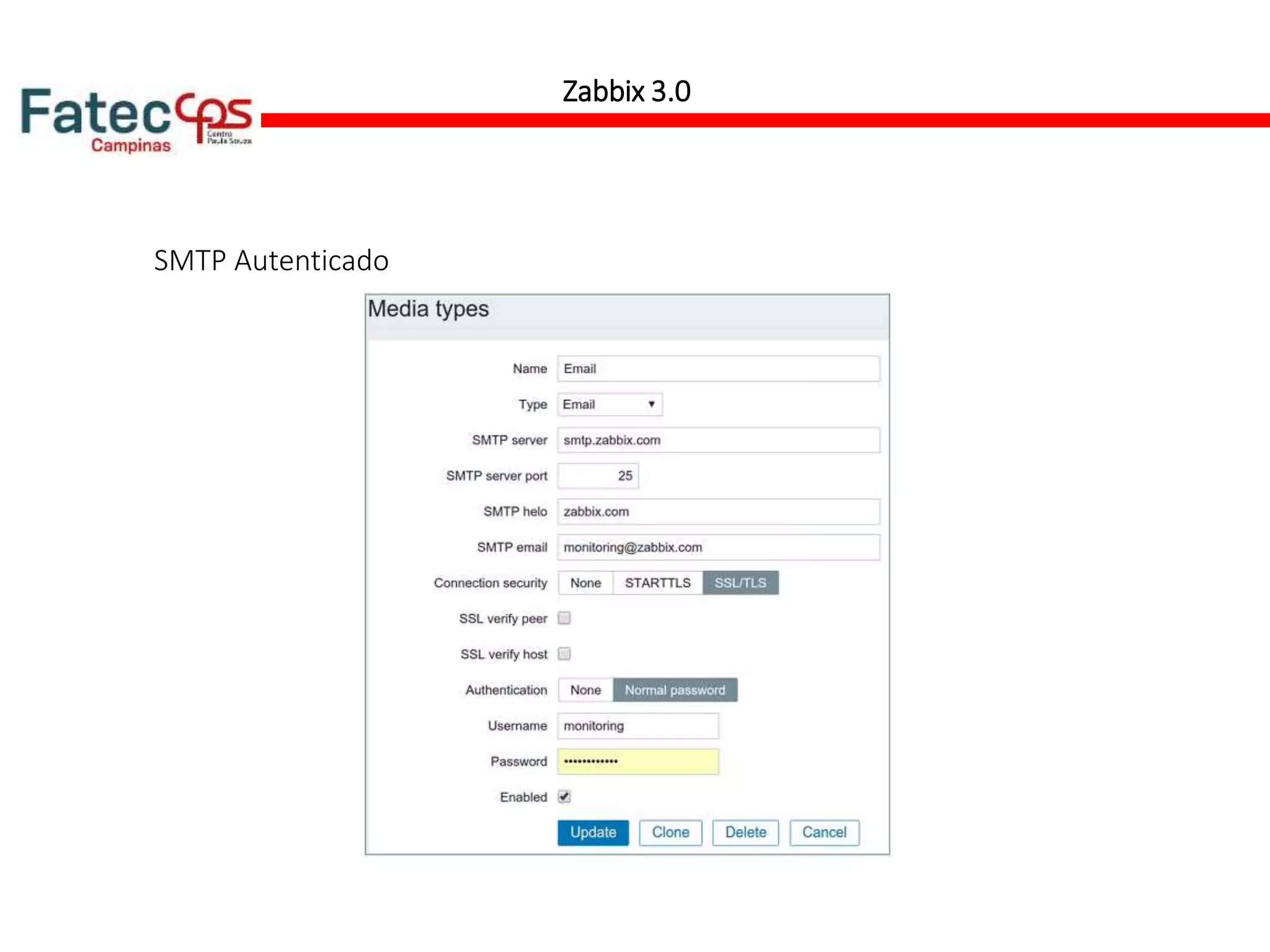

71. SMTP Autenticado
Zabbix 3.0

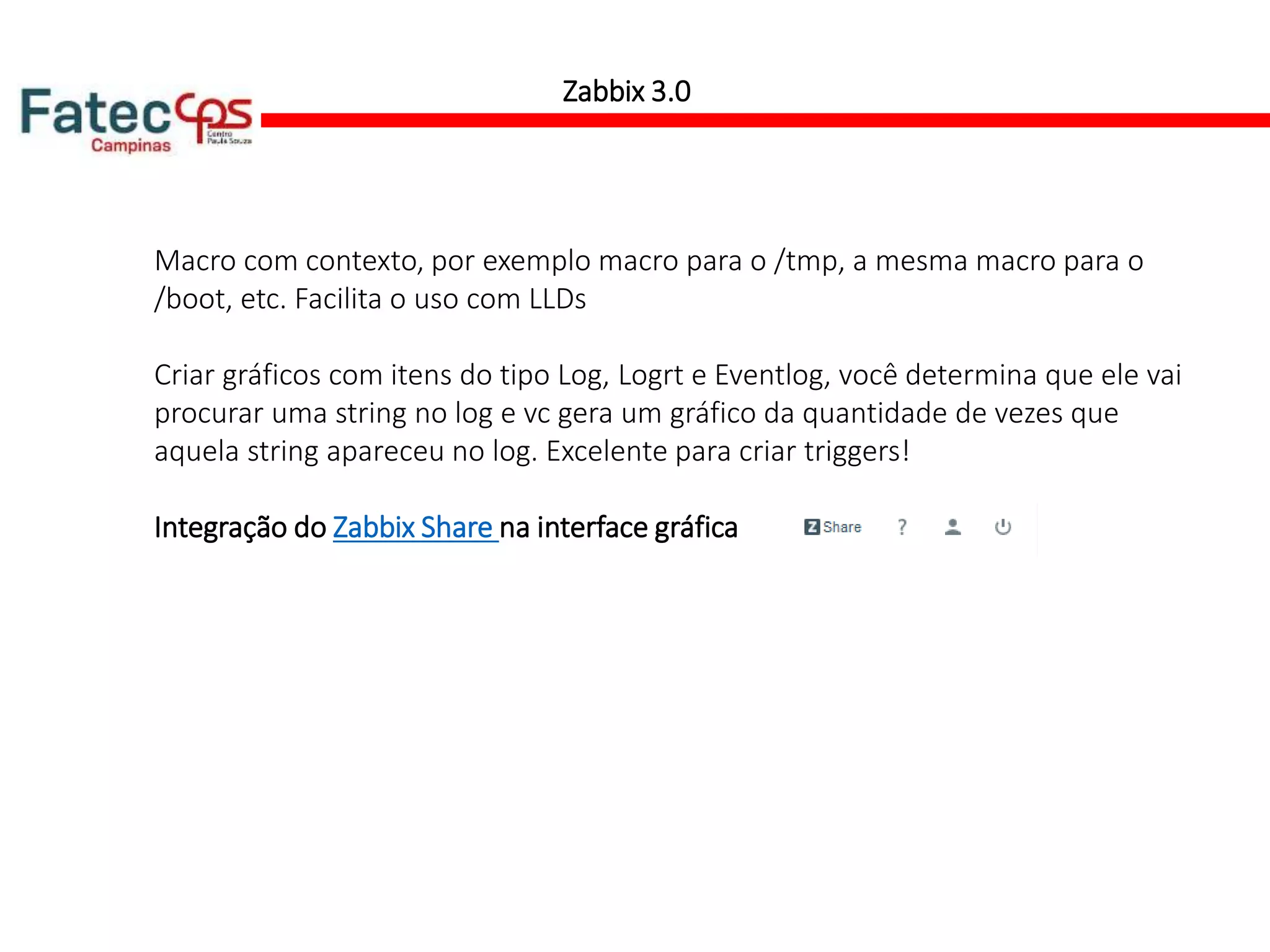

72. Macro com contexto, por exemplo macro para o /tmp, a mesma macro para o
/boot, etc. Facilita o uso com LLDs
Criar gráficos com itens do tipo Log, Logrt e Eventlog, você determina que ele vai
procurar uma string no log e vc gera um gráfico da quantidade de vezes que
aquela string apareceu no log. Excelente para criar triggers!
Integração do Zabbix Share na interface gráfica
Zabbix 3.0

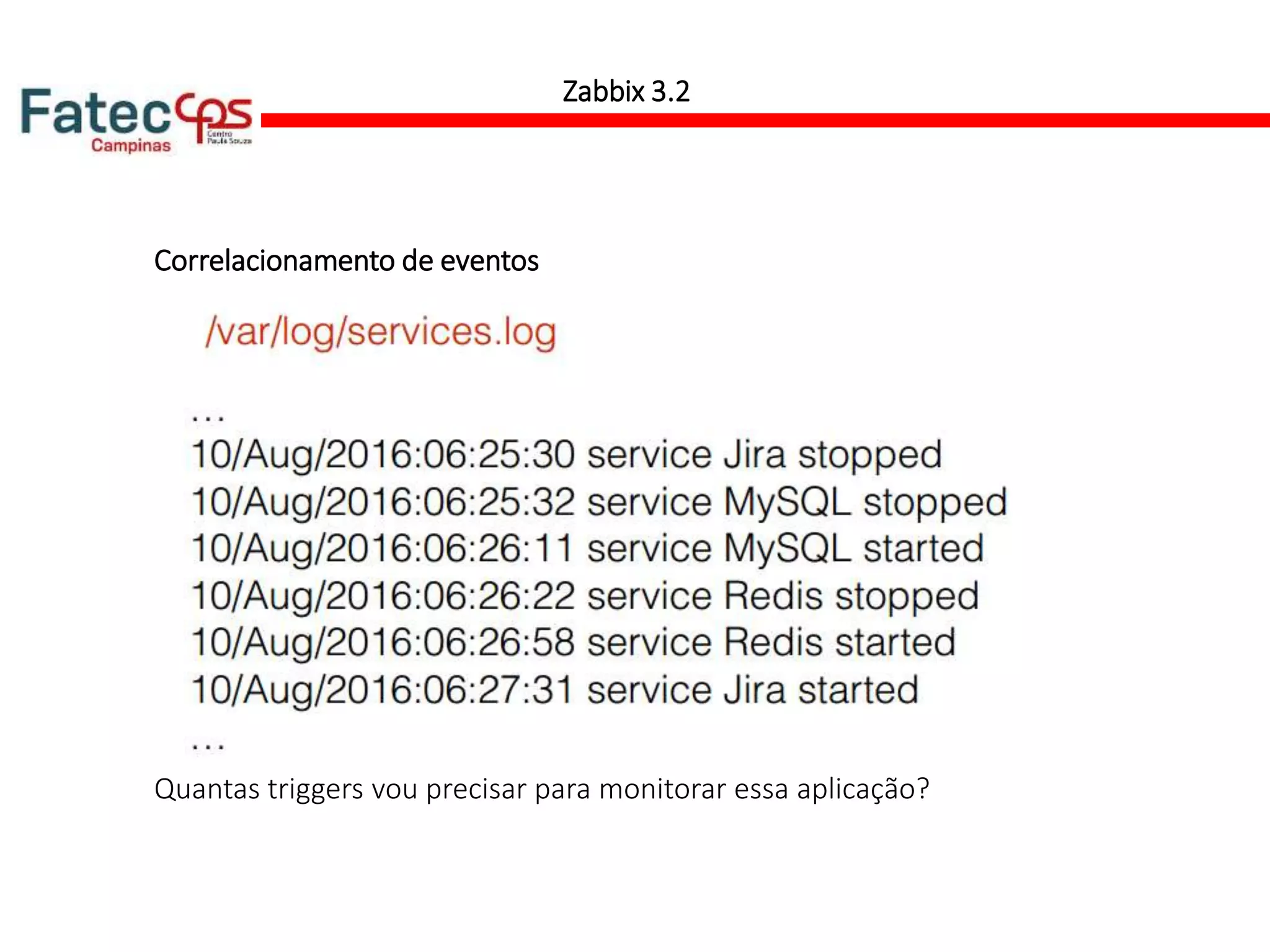

73. Correlacionamento de eventos
Zabbix 3.2
Quantas triggers vou precisar para monitorar essa aplicação?

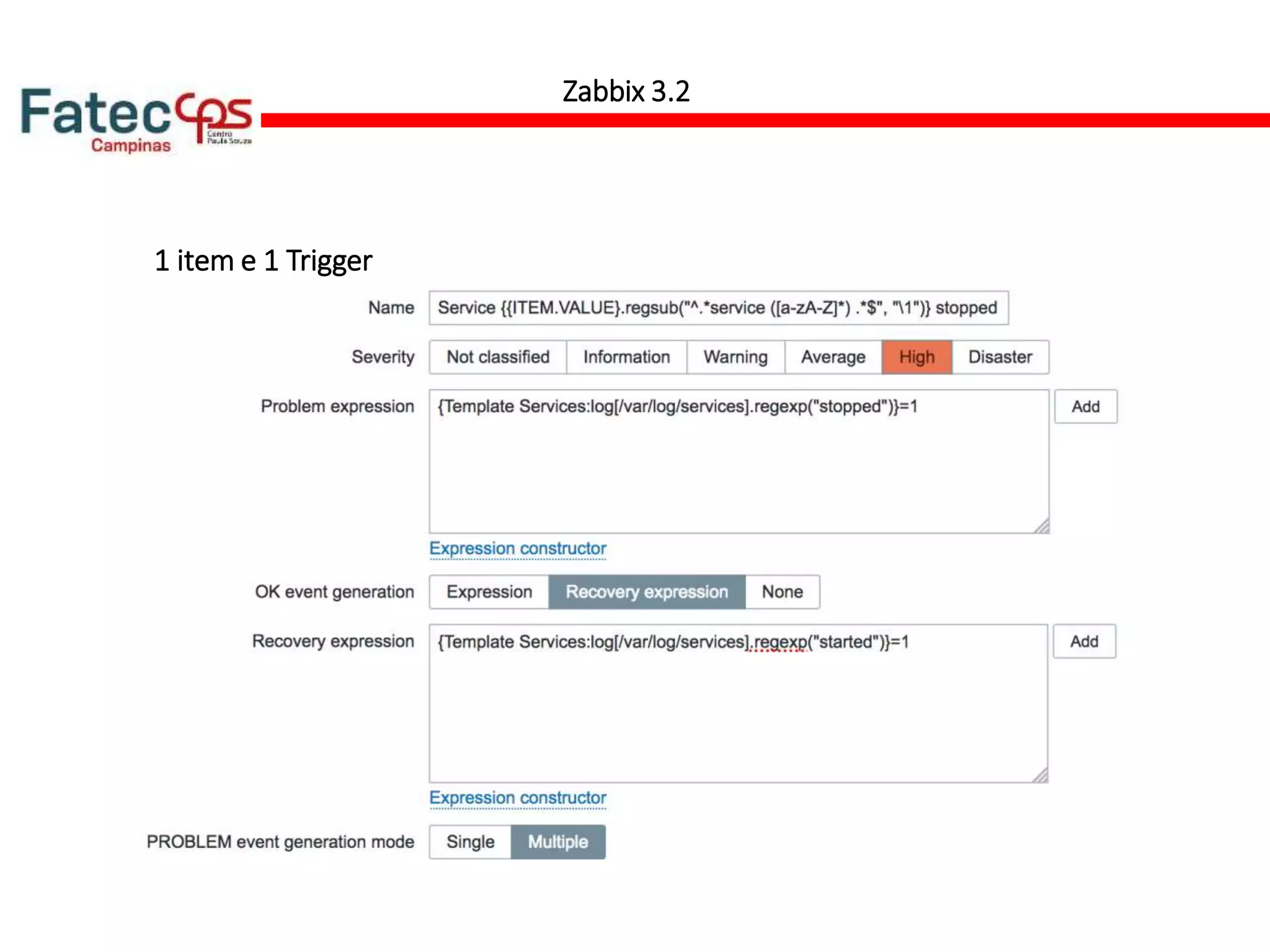

74. 1 item e 1 Trigger
Zabbix 3.2

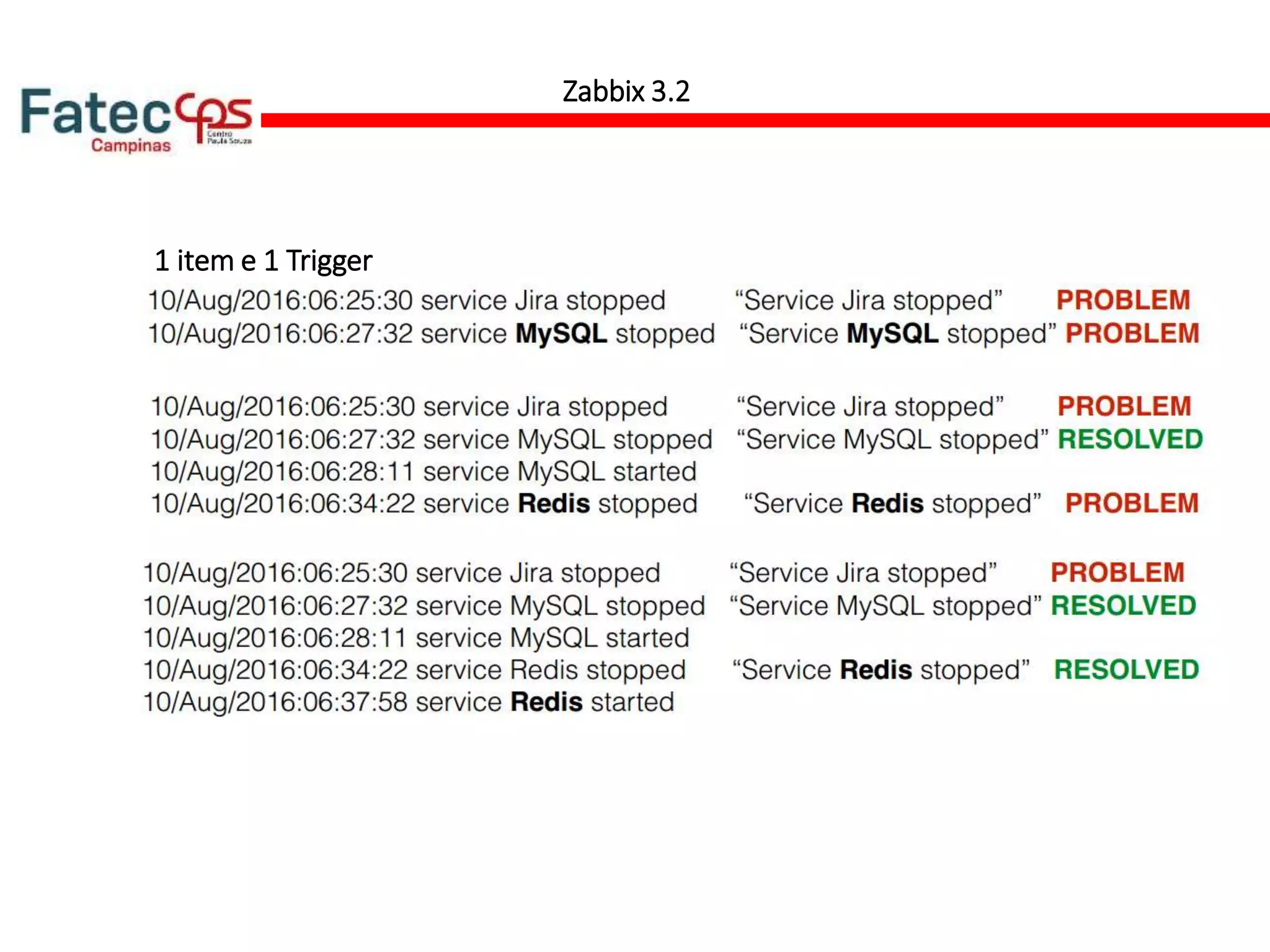

75. 1 item e 1 Trigger
Zabbix 3.2

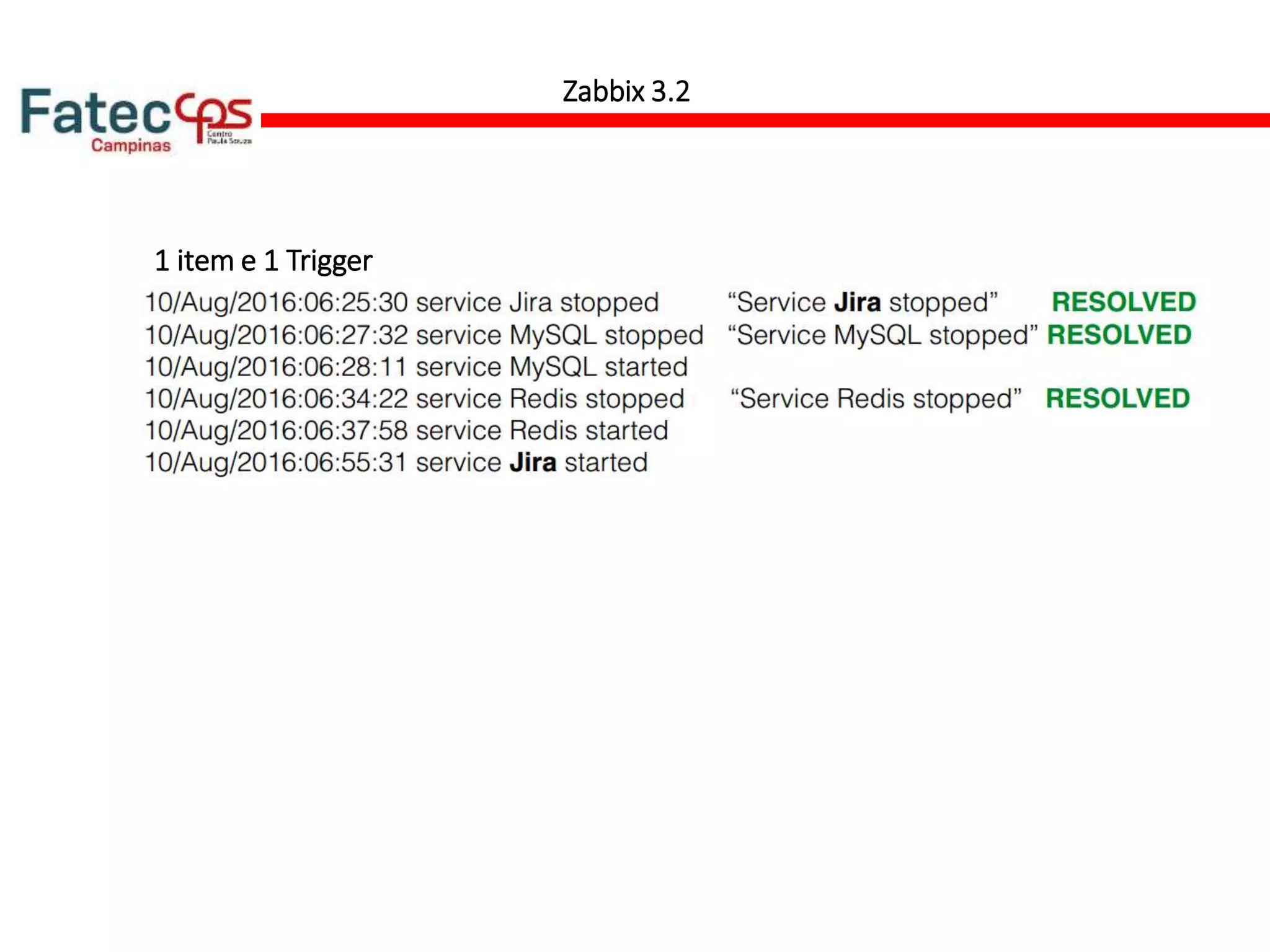

76. 1 item e 1 Trigger
Zabbix 3.2

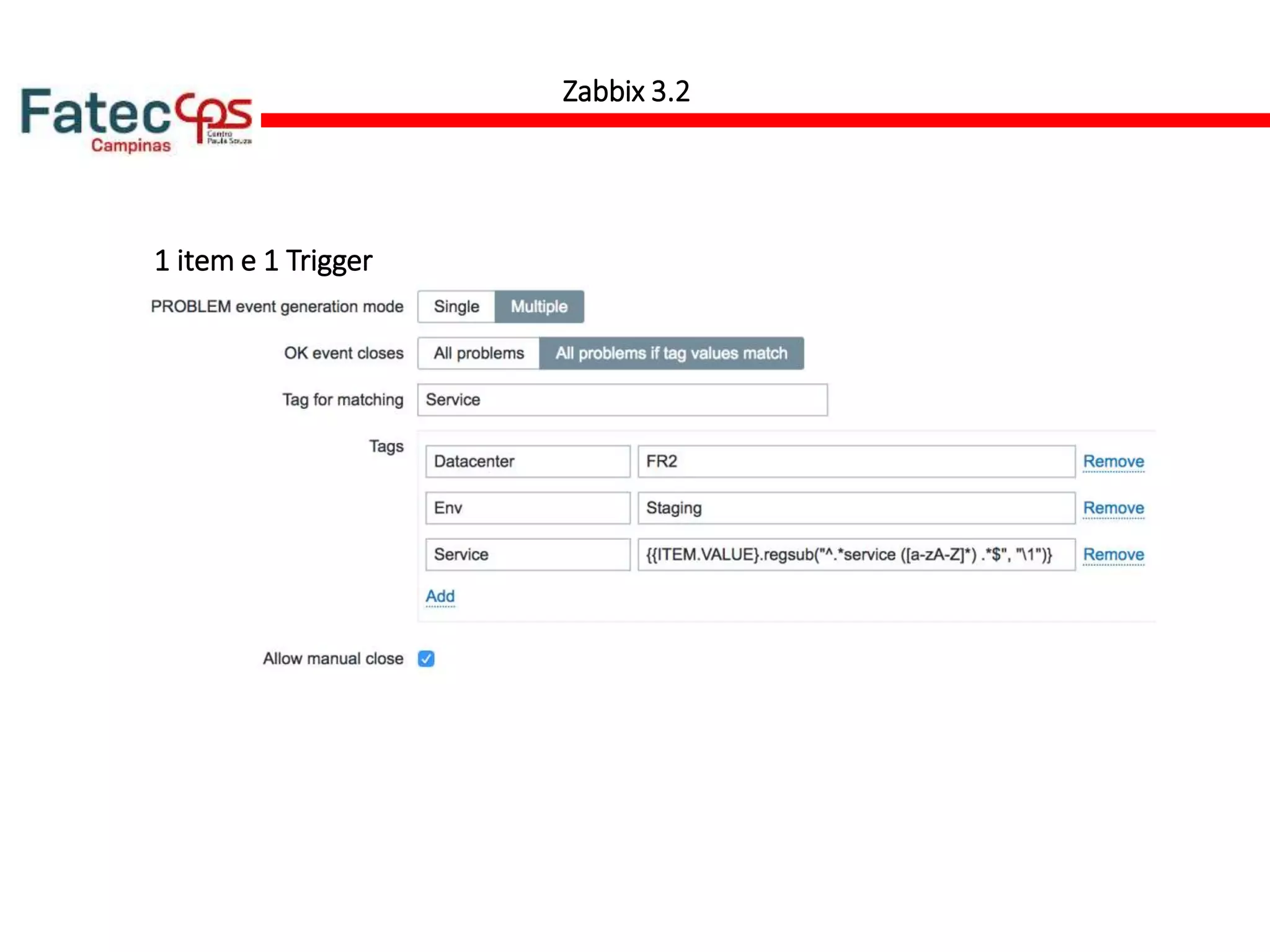

77. 1 item e 1 Trigger
Zabbix 3.2

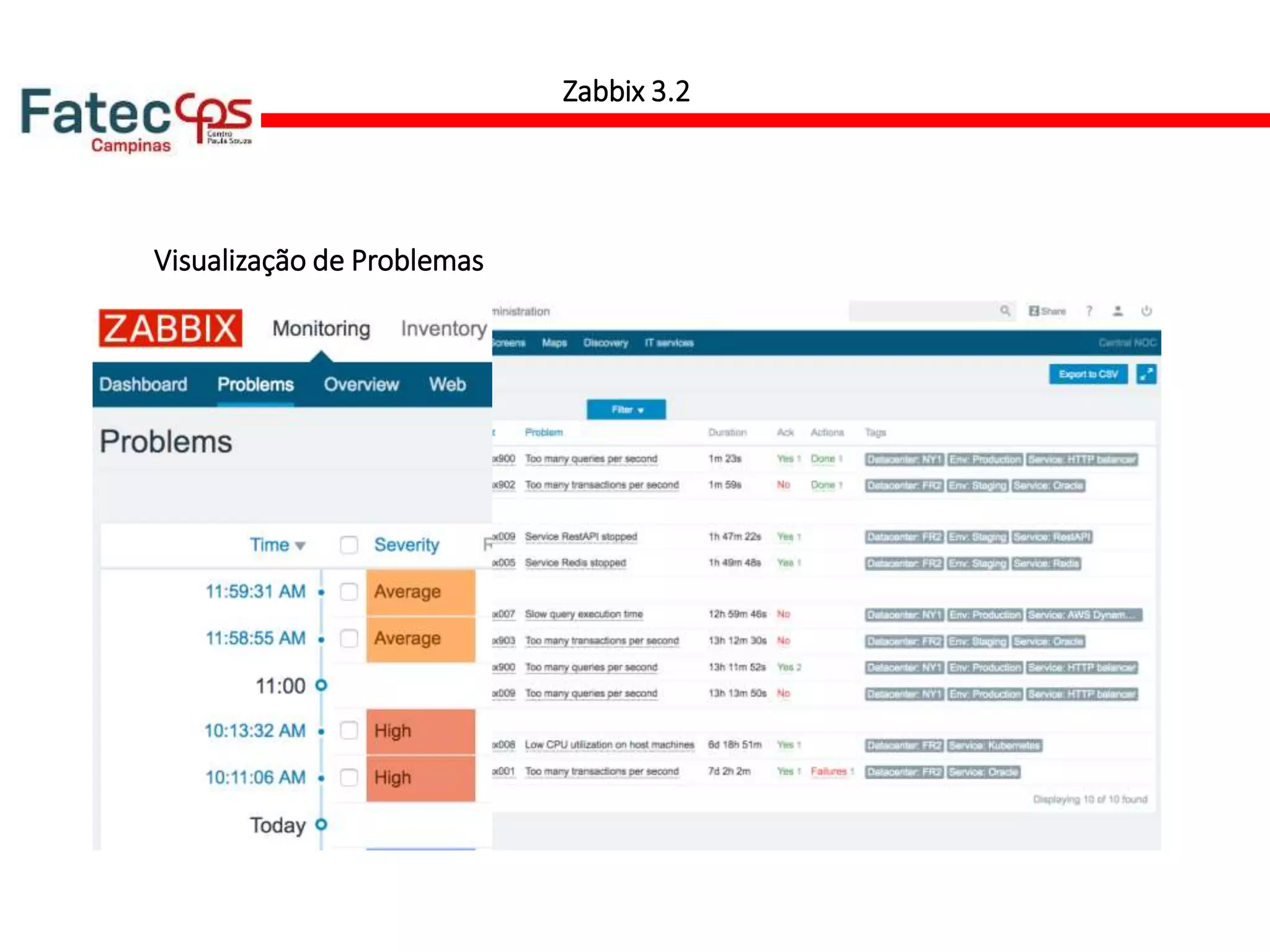

78. Visualização de Problemas
Zabbix 3.2

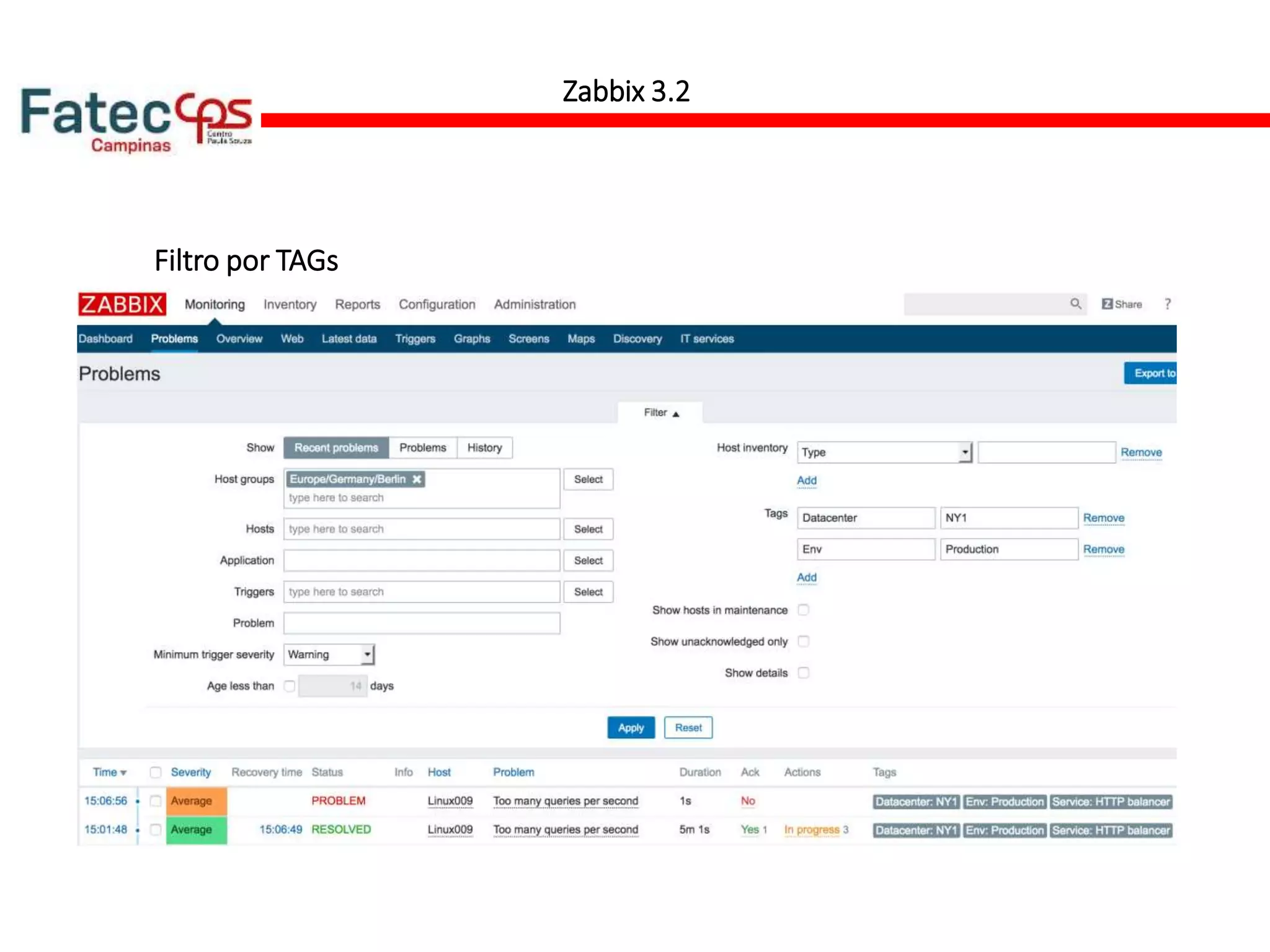

79. Filtro por TAGs
Zabbix 3.2

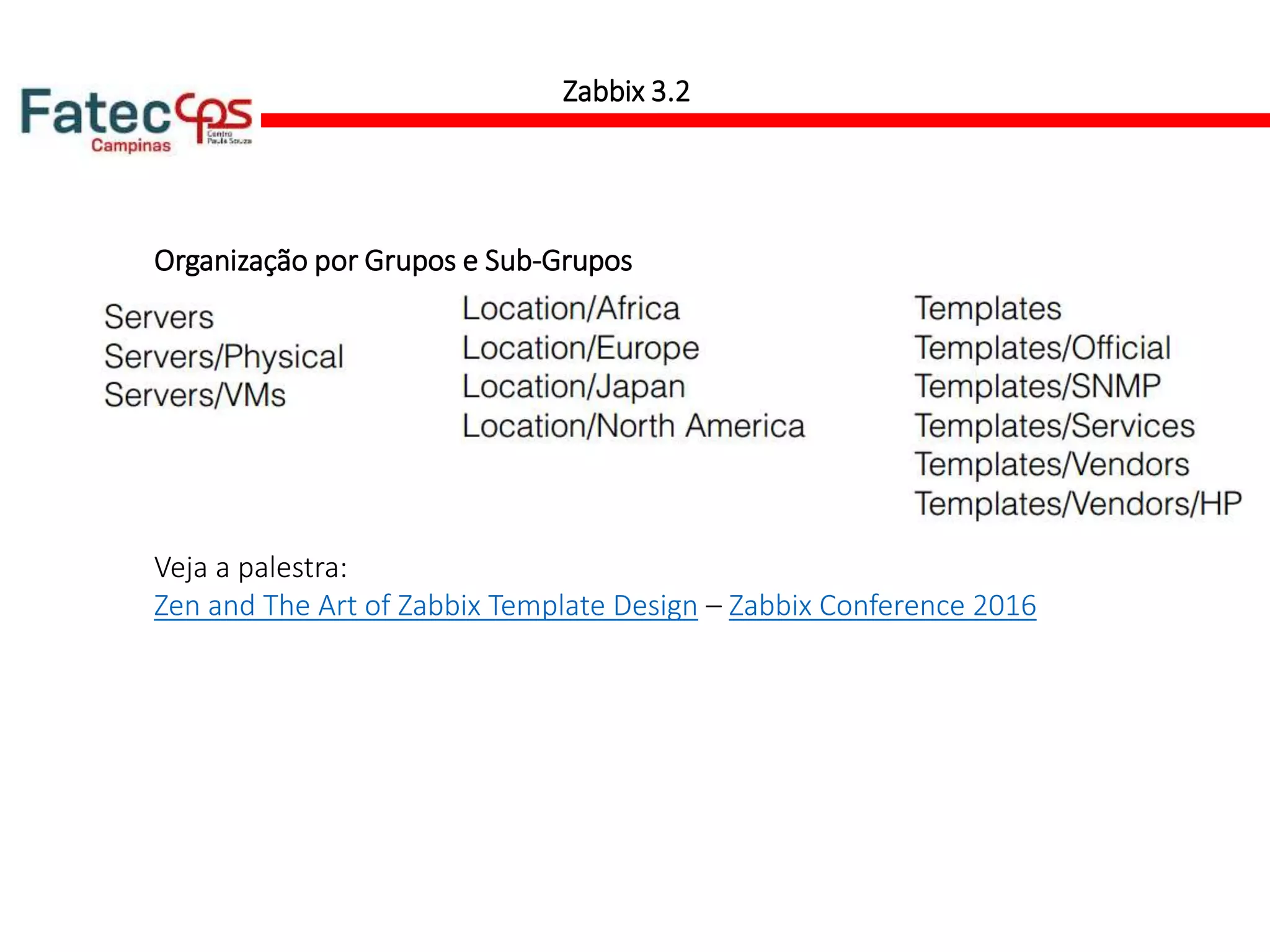

80. Organização por Grupos e Sub-Grupos
Zabbix 3.2
Veja a palestra:
Zen and The Art of Zabbix Template Design – Zabbix Conference 2016

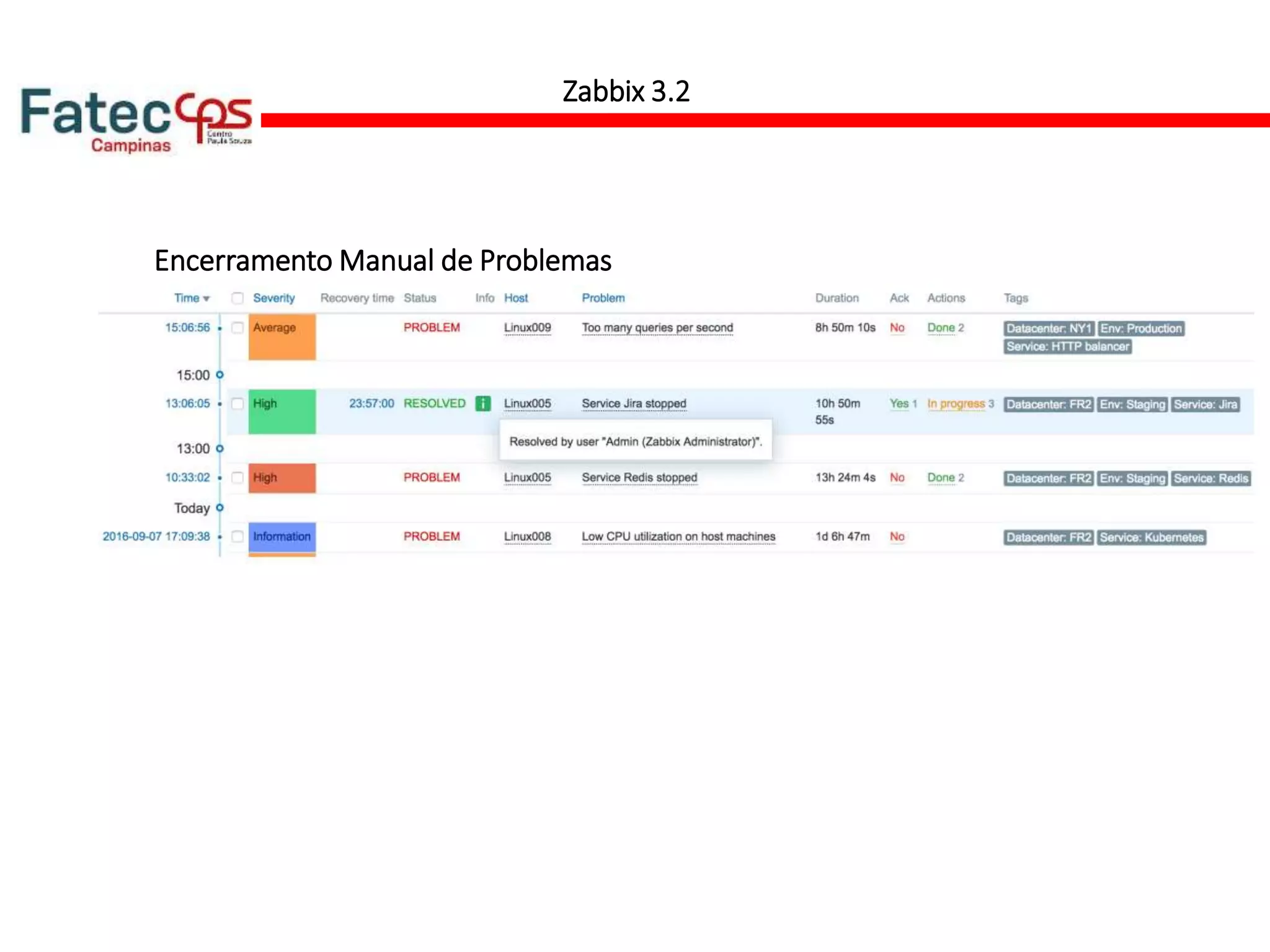

81. Encerramento Manual de Problemas
Zabbix 3.2

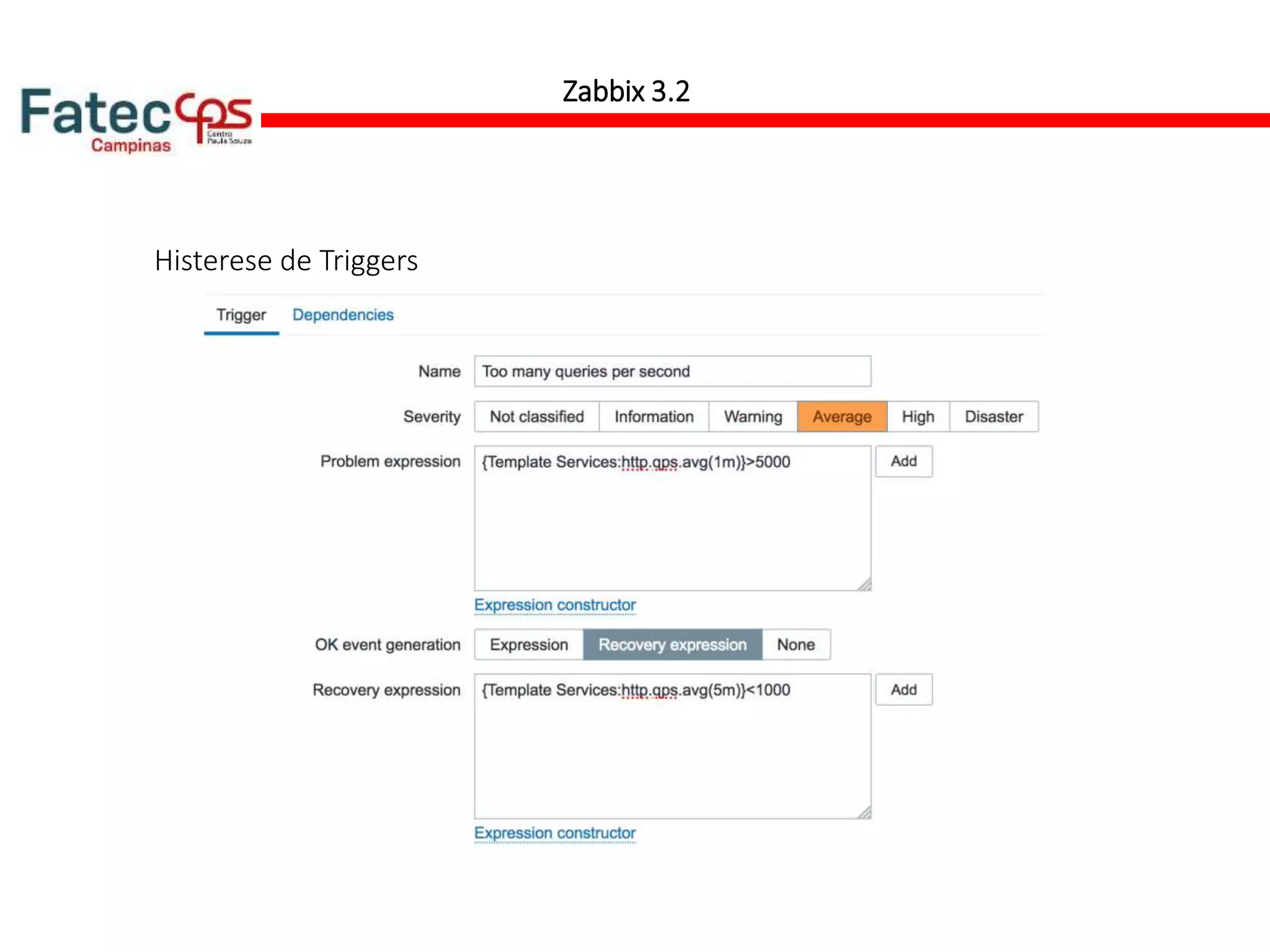

82. Histerese de Triggers
Zabbix 3.2

83. O Futuro

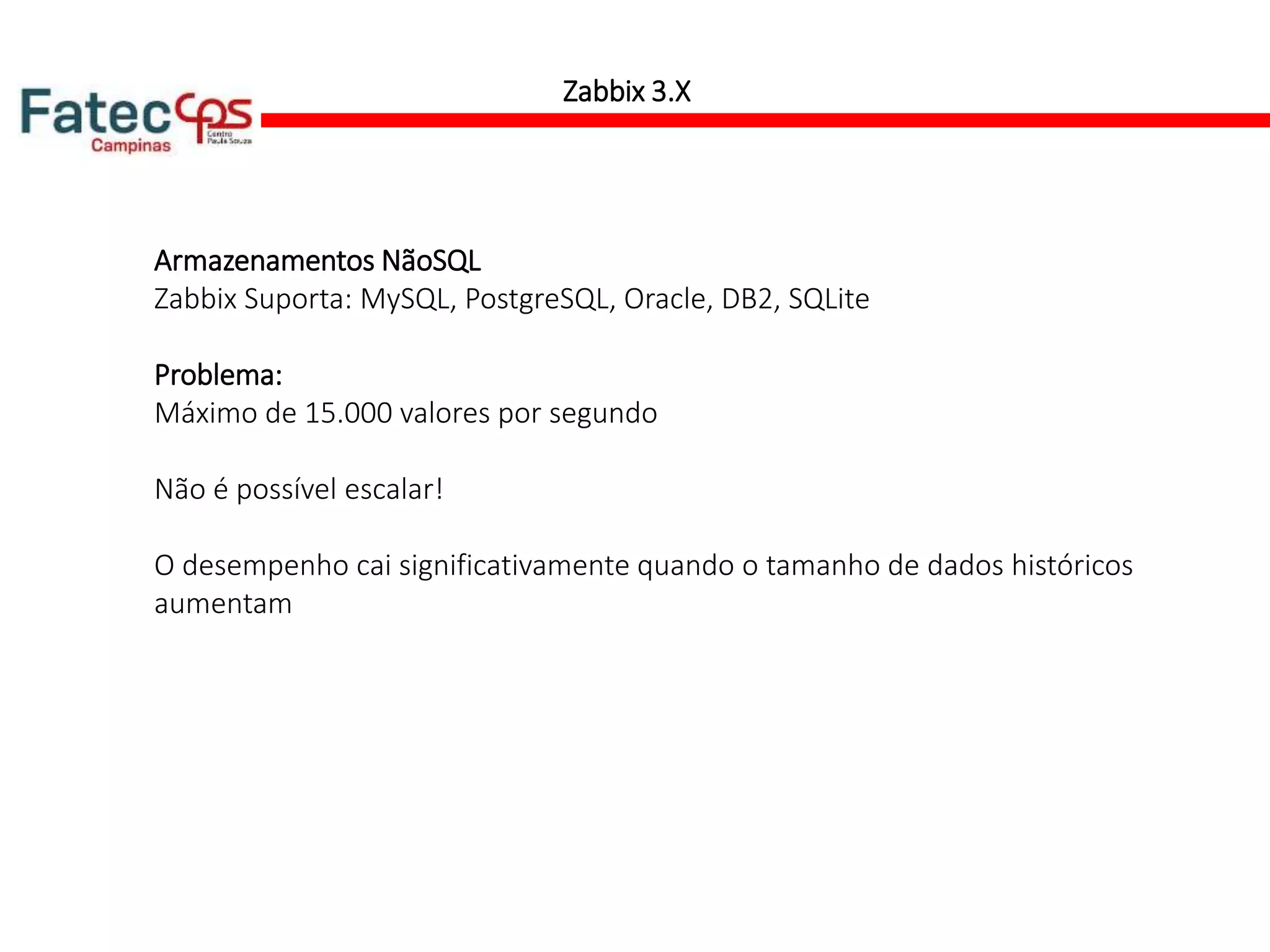

84. Zabbix 3.X
Armazenamentos NãoSQL
Zabbix Suporta: MySQL, PostgreSQL, Oracle, DB2, SQLite
Problema:
Máximo de 15.000 valores por segundo
Não é possível escalar!
O desempenho cai significativamente quando o tamanho de dados históricos
aumentam

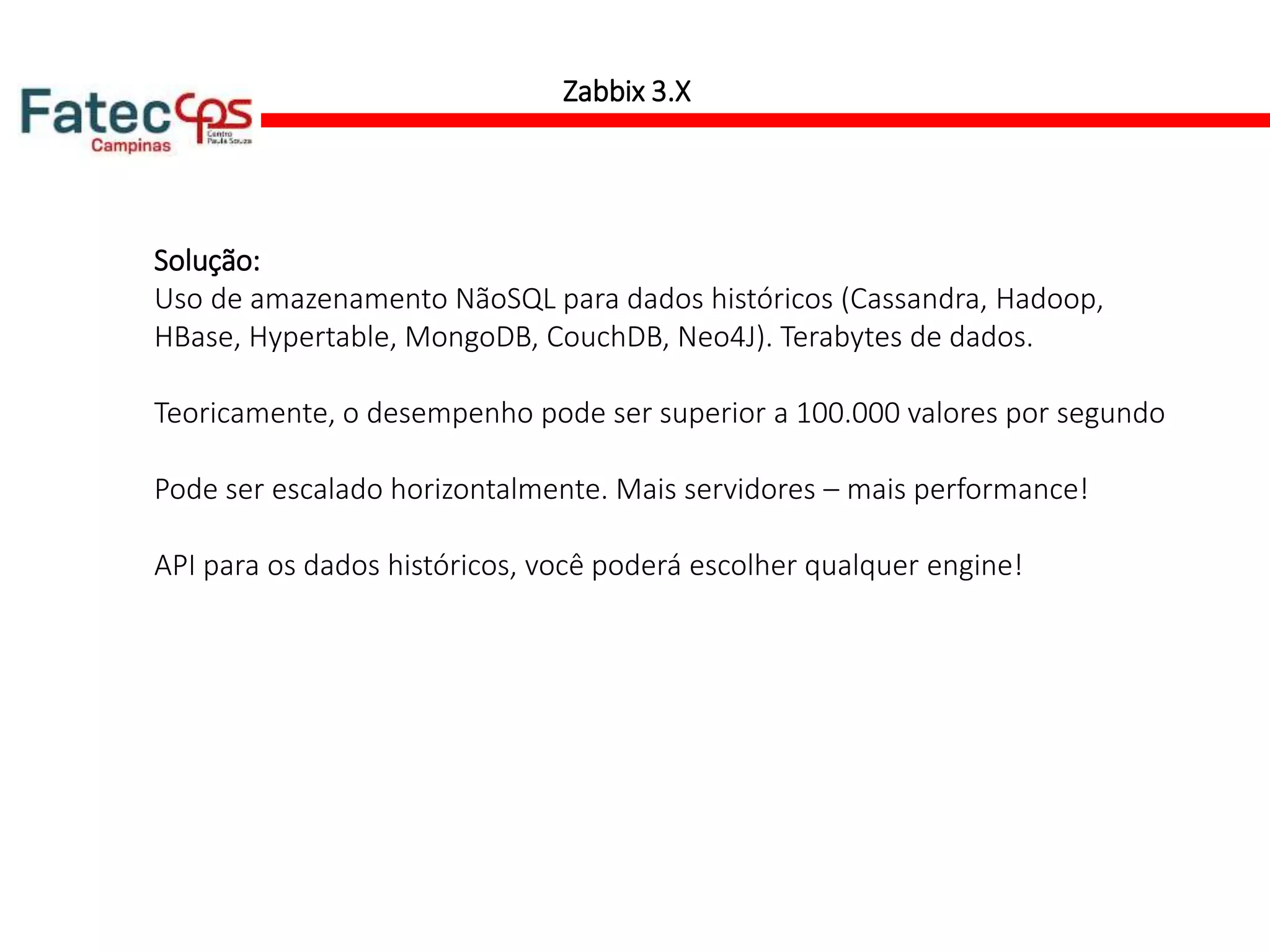

85. Zabbix 3.X
Solução:
Uso de amazenamento NãoSQL para dados históricos (Cassandra, Hadoop,
HBase, Hypertable, MongoDB, CouchDB, Neo4J). Terabytes de dados.
Teoricamente, o desempenho pode ser superior a 100.000 valores por segundo
Pode ser escalado horizontalmente. Mais servidores – mais performance!
API para os dados históricos, você poderá escolher qualquer engine!

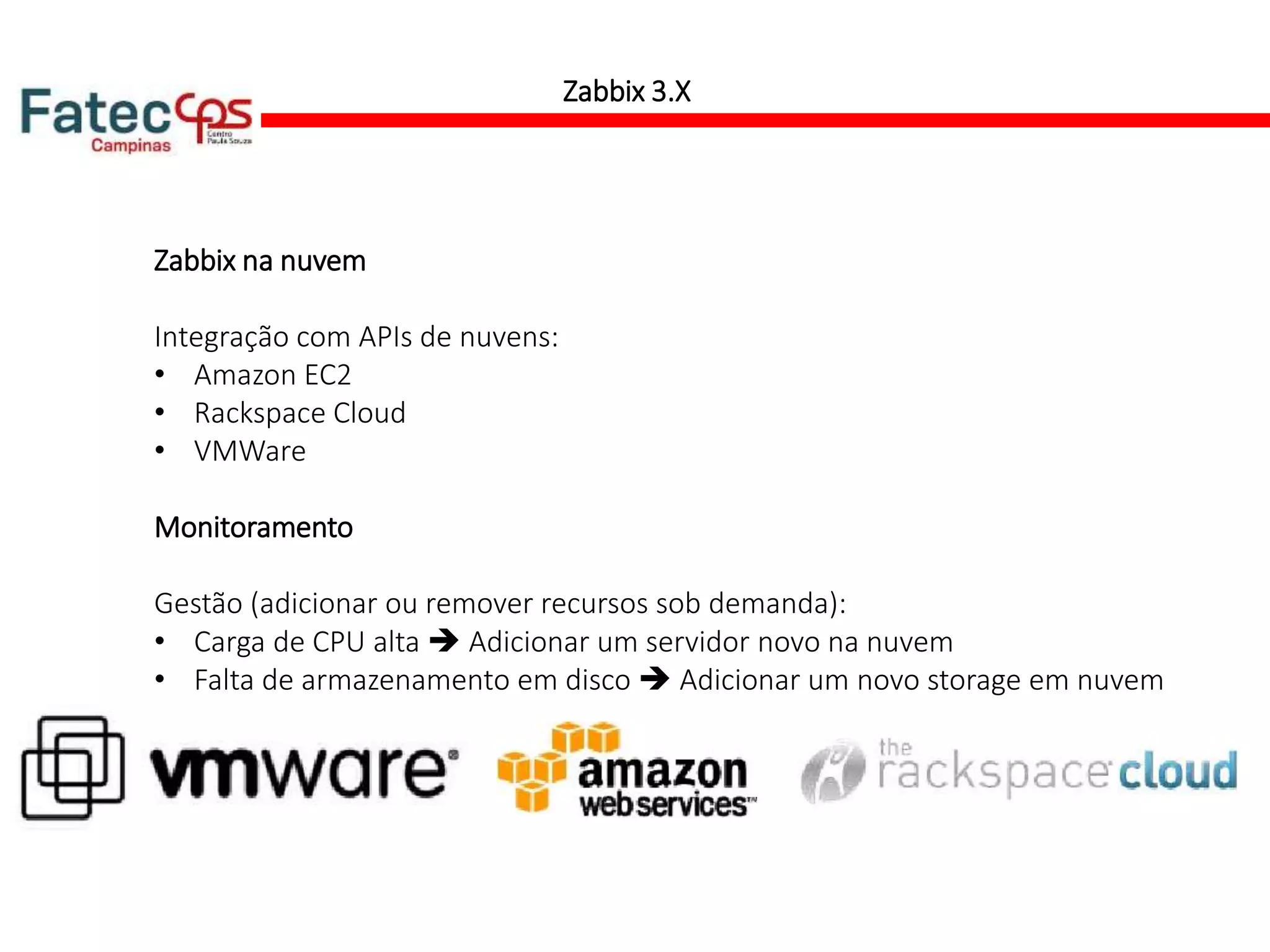

86. Zabbix 3.X
Zabbix na nuvem
Integração com APIs de nuvens:
• Amazon EC2
• Rackspace Cloud
• VMWare
Monitoramento
Gestão (adicionar ou remover recursos sob demanda):
• Carga de CPU alta  Adicionar um servidor novo na nuvem
• Falta de armazenamento em disco  Adicionar um novo storage em nuvem

87. Zabbix 3.X
Agendador Global de tarefas
“Nós já temos tudo para tornar isso possível” - Alexei Vladishev
Tipo de calendário global para todo ambiente monitorado
Pode ser usado para:
Agendar backups e outras tarefas periódicas
Iniciar / desligar servidores físicos e virtuais, recursos na nuvem
Execução condicional de comandos, dependendo dos problemas existentes.
Exemplo: Desligue os nós do cluster à noite, apenas se a carga da CPU estiver
baixa.

88. Zabbix 3.X
http://www.zabbix.org/wiki/Docs/roadmap

89. Comunidade Brasileira

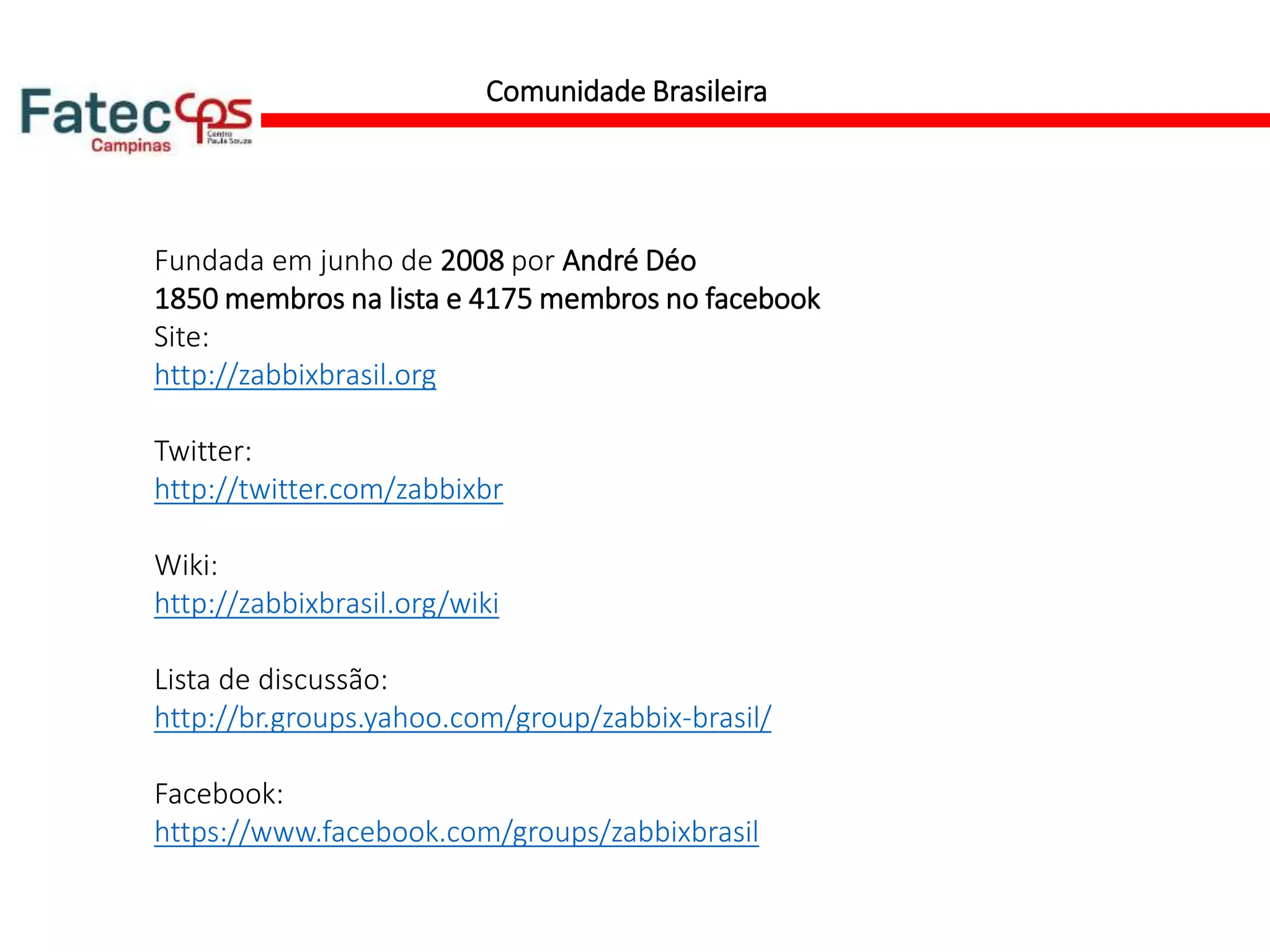

90. Comunidade Brasileira
Fundada em junho de 2008 por André Déo
1850 membros na lista e 4175 membros no facebook
Site:
http://zabbixbrasil.org
Twitter:
http://twitter.com/zabbixbr
Wiki:
http://zabbixbrasil.org/wiki
Lista de discussão:
http://br.groups.yahoo.com/group/zabbix-brasil/
Facebook:
https://www.facebook.com/groups/zabbixbrasil

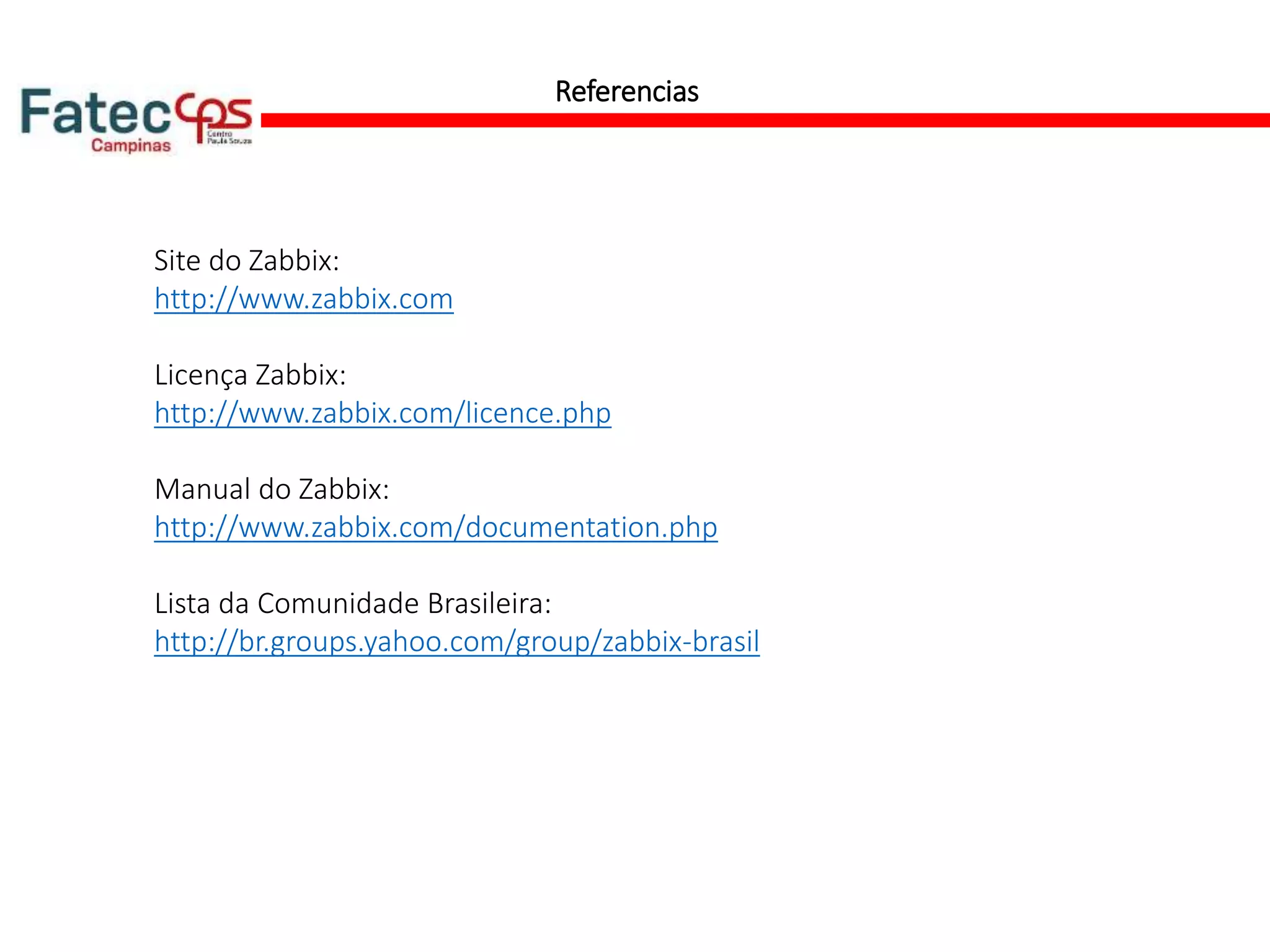

91. Referencias
Site do Zabbix:
http://www.zabbix.com
Licença Zabbix:
http://www.zabbix.com/licence.php
Manual do Zabbix:
http://www.zabbix.com/documentation.php
Lista da Comunidade Brasileira:
http://br.groups.yahoo.com/group/zabbix-brasil

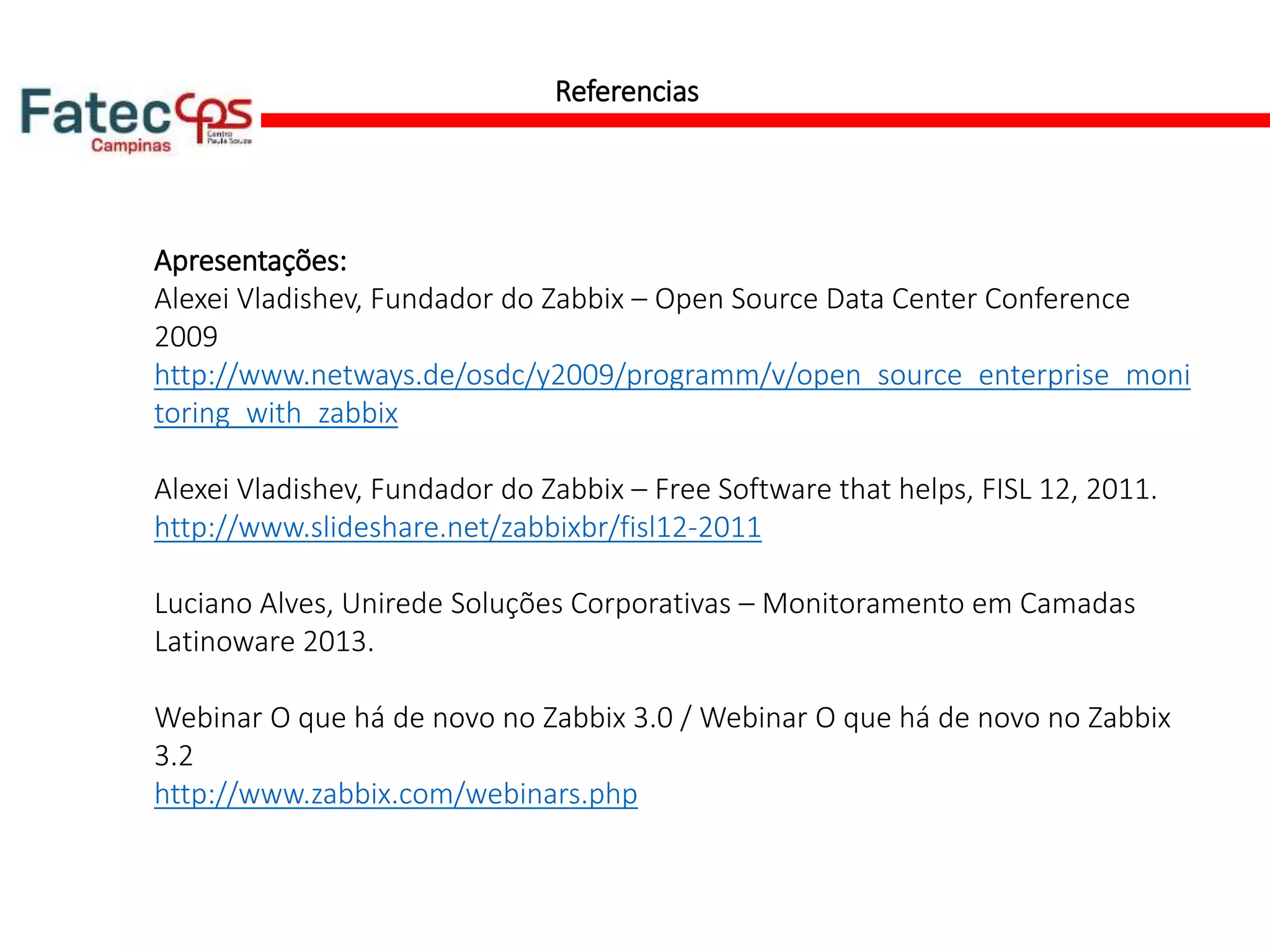

92. Referencias
Apresentações:
Alexei Vladishev, Fundador do Zabbix – Open Source Data Center Conference
2009
http://www.netways.de/osdc/y2009/programm/v/open_source_enterprise_moni
toring_with_zabbix
Alexei Vladishev, Fundador do Zabbix – Free Software that helps, FISL 12, 2011.
http://www.slideshare.net/zabbixbr/fisl12-2011
Luciano Alves, Unirede Soluções Corporativas – Monitoramento em Camadas
Latinoware 2013.
Webinar O que há de novo no Zabbix 3.0 / Webinar O que há de novo no Zabbix
3.2
http://www.zabbix.com/webinars.php

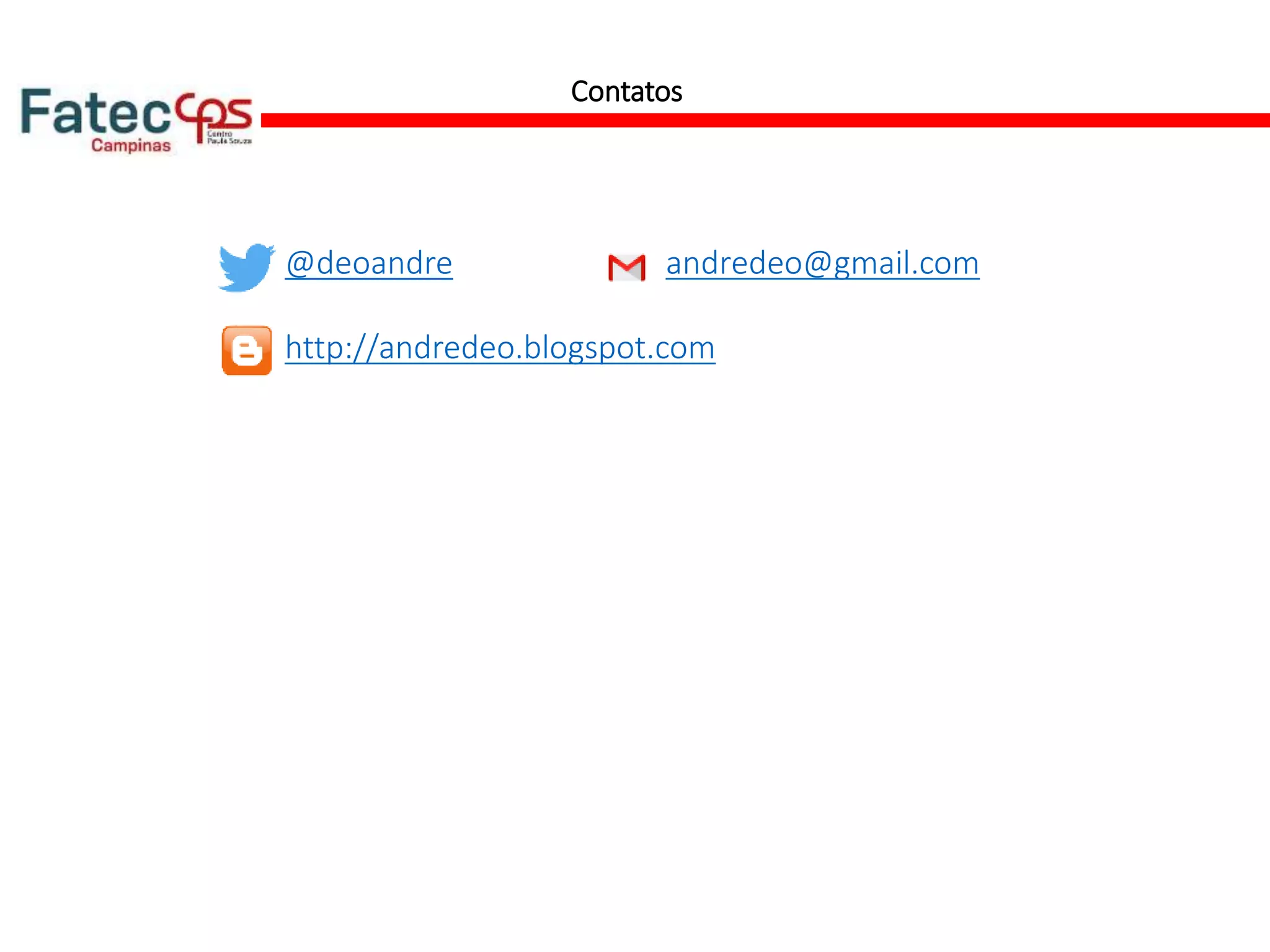

93. Contatos
@deoandre andredeo@gmail.com
http://andredeo.blogspot.com

94. Dúvidas?
