1 Estudante do Curso Técnico em Manutenção e Suporte em Informática do Instituto Federal de
Educação, Ciência e Tecnologia Sul-rio-grandense, Campus Camaquã. E-mail:
sergiomachado11@gmail.com.
2 Professor Orientador do Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense,
Campus Camaquã. Mestre em Engenharia Elétrica pela Pontifícia Universidade Católica de Pelotas
UCPEL, 2002. E-mail: kwecko@camaqua.ifsul.edu.br.

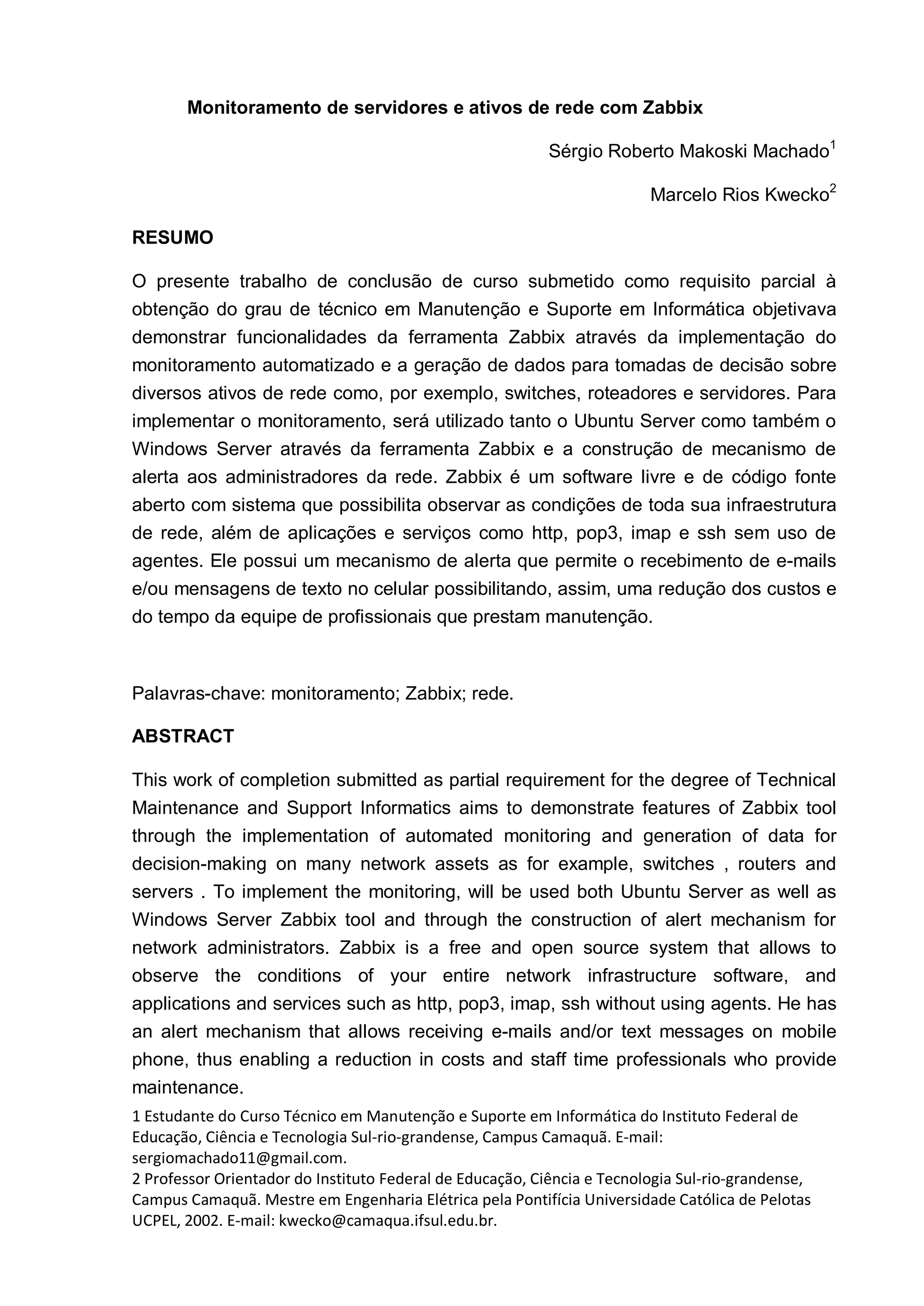

Monitoramento de servidores e ativos de rede com Zabbix
Sérgio Roberto Makoski Machado1
Marcelo Rios Kwecko2
RESUMO
O presente trabalho de conclusão de curso submetido como requisito parcial à
obtenção do grau de técnico em Manutenção e Suporte em Informática objetivava
demonstrar funcionalidades da ferramenta Zabbix através da implementação do
monitoramento automatizado e a geração de dados para tomadas de decisão sobre
diversos ativos de rede como, por exemplo, switches, roteadores e servidores. Para
implementar o monitoramento, será utilizado tanto o Ubuntu Server como também o
Windows Server através da ferramenta Zabbix e a construção de mecanismo de
alerta aos administradores da rede. Zabbix é um software livre e de código fonte
aberto com sistema que possibilita observar as condições de toda sua infraestrutura
de rede, além de aplicações e serviços como http, pop3, imap e ssh sem uso de
agentes. Ele possui um mecanismo de alerta que permite o recebimento de e-mails
e/ou mensagens de texto no celular possibilitando, assim, uma redução dos custos e
do tempo da equipe de profissionais que prestam manutenção.
Palavras-chave: monitoramento; Zabbix; rede.
ABSTRACT
This work of completion submitted as partial requirement for the degree of Technical
Maintenance and Support Informatics aims to demonstrate features of Zabbix tool
through the implementation of automated monitoring and generation of data for
decision-making on many network assets as for example, switches , routers and
servers . To implement the monitoring, will be used both Ubuntu Server as well as
Windows Server Zabbix tool and through the construction of alert mechanism for
network administrators. Zabbix is a free and open source system that allows to
observe the conditions of your entire network infrastructure software, and
applications and services such as http, pop3, imap, ssh without using agents. He has
an alert mechanism that allows receiving e-mails and/or text messages on mobile
phone, thus enabling a reduction in costs and staff time professionals who provide
maintenance.

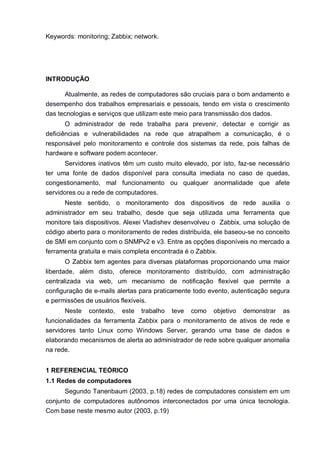

Keywords: monitoring; Zabbix; network.
INTRODUÇÃO
Atualmente, as redes de computadores são cruciais para o bom andamento e
desempenho dos trabalhos empresariais e pessoais, tendo em vista o crescimento
das tecnologias e serviços que utilizam este meio para transmissão dos dados.
O administrador de rede trabalha para prevenir, detectar e corrigir as
deficiências e vulnerabilidades na rede que atrapalhem a comunicação, é o
responsável pelo monitoramento e controle dos sistemas da rede, pois falhas de
hardware e software podem acontecer.
Servidores inativos têm um custo muito elevado, por isto, faz-se necessário
ter uma fonte de dados disponível para consulta imediata no caso de quedas,
congestionamento, mal funcionamento ou qualquer anormalidade que afete
servidores ou a rede de computadores.
Neste sentido, o monitoramento dos dispositivos de rede auxilia o
administrador em seu trabalho, desde que seja utilizada uma ferramenta que
monitore tais dispositivos. Alexei Vladishev desenvolveu o Zabbix, uma solução de
código aberto para o monitoramento de redes distribuída, ele baseou-se no conceito
de SMI em conjunto com o SNMPv2 e v3. Entre as opções disponíveis no mercado a
ferramenta gratuita e mais completa encontrada é o Zabbix.
O Zabbix tem agentes para diversas plataformas proporcionando uma maior
liberdade, além disto, oferece monitoramento distribuído, com administração
centralizada via web, um mecanismo de notificação flexível que permite a
configuração de e-mails alertas para praticamente todo evento, autenticação segura
e permissões de usuários flexíveis.
Neste contexto, este trabalho teve como objetivo demonstrar as
funcionalidades da ferramenta Zabbix para o monitoramento de ativos de rede e
servidores tanto Linux como Windows Server, gerando uma base de dados e
elaborando mecanismos de alerta ao administrador de rede sobre qualquer anomalia
na rede.
1 REFERENCIAL TEÓRICO
1.1 Redes de computadores
Segundo Tanenbaum (2003, p.18) redes de computadores consistem em um
conjunto de computadores autônomos interconectados por uma única tecnologia.
Com base neste mesmo autor (2003, p.19)

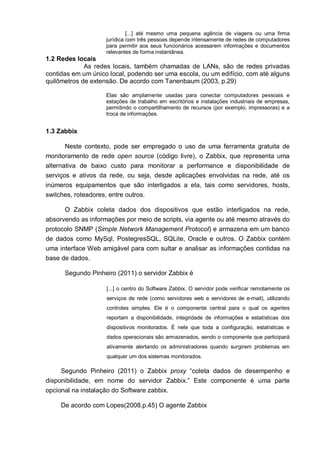

[...] até mesmo uma pequena agência de viagens ou uma firma
jurídica com três pessoas depende intensamente de redes de computadores
para permitir aos seus funcionários acessarem informações e documentos
relevantes de forma instantânea.
1.2 Redes locais
As redes locais, também chamadas de LANs, são de redes privadas
contidas em um único local, podendo ser uma escola, ou um edifício, com até alguns
quilômetros de extensão. De acordo com Tanenbaum (2003, p.29)
Elas são amplamente usadas para conectar computadores pessoais e
estações de trabalho em escritórios e instalações industriais de empresas,
permitindo o compartilhamento de recursos (por exemplo, impressoras) e a
troca de informações.
1.3 Zabbix
Neste contexto, pode ser empregado o uso de uma ferramenta gratuita de
monitoramento de rede open source (código livre), o Zabbix, que representa uma
alternativa de baixo custo para monitorar a performance e disponibilidade de
serviços e ativos da rede, ou seja, desde aplicações envolvidas na rede, até os
inúmeros equipamentos que são interligados a ela, tais como servidores, hosts,
switches, roteadores, entre outros.
O Zabbix coleta dados dos dispositivos que estão interligados na rede,
absorvendo as informações por meio de scripts, via agente ou até mesmo através do
protocolo SNMP (Simple Network Management Protocol) e armazena em um banco
de dados como MySql, PostegresSQL, SQLite, Oracle e outros. O Zabbix contém
uma interface Web amigável para com sultar e analisar as informações contidas na
base de dados.
Segundo Pinheiro (2011) o servidor Zabbix é
[...] o centro do Software Zabbix. O servidor pode verificar remotamente os
serviços de rede (como servidores web e servidores de e-mail), utilizando
controles simples. Ele é o componente central para o qual os agentes
reportam a disponibilidade, integridade de informações e estatísticas dos
dispositivos monitorados. É nele que toda a configuração, estatísticas e
dados operacionais são armazenados, sendo o componente que participará
ativamente alertando os administradores quando surgirem problemas em
qualquer um dos sistemas monitorados.
Segundo Pinheiro (2011) o Zabbix proxy “coleta dados de desempenho e
disponibilidade, em nome do servidor Zabbix.” Este componente é uma parte
opcional na instalação do Software zabbix.

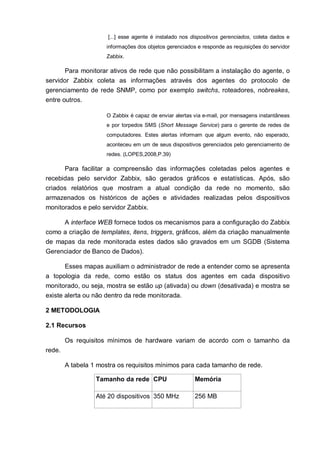

De acordo com Lopes(2008,p.45) O agente Zabbix
[...] esse agente é instalado nos dispositivos gerenciados, coleta dados e
informações dos objetos gerenciados e responde as requisições do servidor
Zabbix.
Para monitorar ativos de rede que não possibilitam a instalação do agente, o
servidor Zabbix coleta as informações através dos agentes do protocolo de
gerenciamento de rede SNMP, como por exemplo switchs, roteadores, nobreakes,
entre outros.
O Zabbix é capaz de enviar alertas via e-mail, por mensagens instantâneas
e por torpedos SMS (Short Message Service) para o gerente de redes de
computadores. Estes alertas informam que algum evento, não esperado,
aconteceu em um de seus dispositivos gerenciados pelo gerenciamento de
redes. (LOPES,2008,P.39)
Para facilitar a compreensão das informações coletadas pelos agentes e
recebidas pelo servidor Zabbix, são gerados gráficos e estatísticas. Após, são
criados relatórios que mostram a atual condição da rede no momento, são
armazenados os históricos de ações e atividades realizadas pelos dispositivos
monitorados e pelo servidor Zabbix.
A interface WEB fornece todos os mecanismos para a configuração do Zabbix
como a criação de templates, itens, triggers, gráficos, além da criação manualmente
de mapas da rede monitorada estes dados são gravados em um SGDB (Sistema
Gerenciador de Banco de Dados).
Esses mapas auxiliam o administrador de rede a entender como se apresenta
a topologia da rede, como estão os status dos agentes em cada dispositivo
monitorado, ou seja, mostra se estão up (ativada) ou down (desativada) e mostra se
existe alerta ou não dentro da rede monitorada.
2 METODOLOGIA
2.1 Recursos
Os requisitos mínimos de hardware variam de acordo com o tamanho da
rede.
A tabela 1 mostra os requisitos mínimos para cada tamanho de rede.

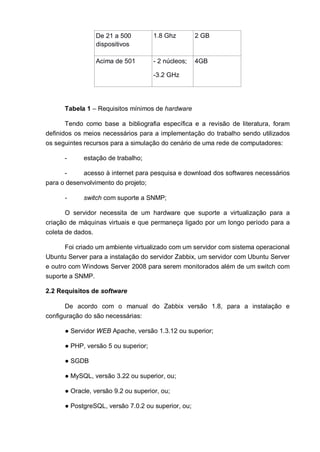

Tamanho da rede CPU Memória
Até 20 dispositivos 350 MHz 256 MB
De 21 a 500
dispositivos
1.8 Ghz 2 GB
Acima de 501 - 2 núcleos;
-3.2 GHz
4GB
Tabela 1 – Requisitos mínimos de hardware
Tendo como base a bibliografia específica e a revisão de literatura, foram
definidos os meios necessários para a implementação do trabalho sendo utilizados
os seguintes recursos para a simulação do cenário de uma rede de computadores:
- estação de trabalho;
- acesso à internet para pesquisa e download dos softwares necessários
para o desenvolvimento do projeto;
- switch com suporte a SNMP;
O servidor necessita de um hardware que suporte a virtualização para a
criação de máquinas virtuais e que permaneça ligado por um longo período para a
coleta de dados.
Foi criado um ambiente virtualizado com um servidor com sistema operacional
Ubuntu Server para a instalação do servidor Zabbix, um servidor com Ubuntu Server
e outro com Windows Server 2008 para serem monitorados além de um switch com
suporte a SNMP.
2.2 Requisitos de software
De acordo com o manual do Zabbix versão 1.8, para a instalação e
configuração do são necessárias:
● Servidor WEB Apache, versão 1.3.12 ou superior;
● PHP, versão 5 ou superior;
● SGDB
● MySQL, versão 3.22 ou superior, ou;
● Oracle, versão 9.2 ou superior, ou;
● PostgreSQL, versão 7.0.2 ou superior, ou;

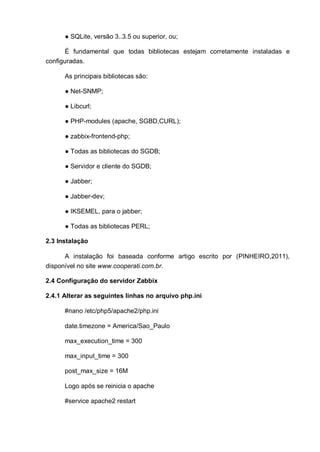

● SQLite, versão 3..3.5 ou superior, ou;
É fundamental que todas bibliotecas estejam corretamente instaladas e
configuradas.
As principais bibliotecas são:
● Net-SNMP;
● Libcurl;
● PHP-modules (apache, SGBD,CURL);
● zabbix-frontend-php;
● Todas as bibliotecas do SGDB;
● Servidor e cliente do SGDB;
● Jabber;
● Jabber-dev;
● IKSEMEL, para o jabber;
● Todas as bibliotecas PERL;
2.3 Instalação
A instalação foi baseada conforme artigo escrito por (PINHEIRO,2011),
disponível no site www.cooperati.com.br.
2.4 Configuração do servidor Zabbix
2.4.1 Alterar as seguintes linhas no arquivo php.ini
#nano /etc/php5/apache2/php.ini
date.timezone = America/Sao_Paulo
max_execution_time = 300
max_input_time = 300
post_max_size = 16M
Logo após se reinicia o apache
#service apache2 restart

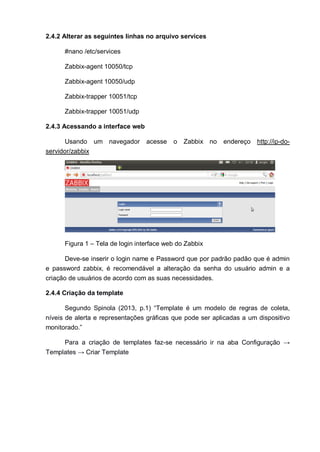

2.4.2 Alterar as seguintes linhas no arquivo services
#nano /etc/services
Zabbix-agent 10050/tcp
Zabbix-agent 10050/udp
Zabbix-trapper 10051/tcp
Zabbix-trapper 10051/udp
2.4.3 Acessando a interface web
Usando um navegador acesse o Zabbix no endereço http://ip-do-
servidor/zabbix
Figura 1 – Tela de login interface web do Zabbix
Deve-se inserir o login name e Password que por padrão padão que é admin
e password zabbix, é recomendável a alteração da senha do usuário admin e a
criação de usuários de acordo com as suas necessidades.
2.4.4 Criação da template
Segundo Spinola (2013, p.1) “Template é um modelo de regras de coleta,
níveis de alerta e representações gráficas que pode ser aplicadas a um dispositivo
monitorado.”
Para a criação de templates faz-se necessário ir na aba Configuração →
Templates → Criar Template

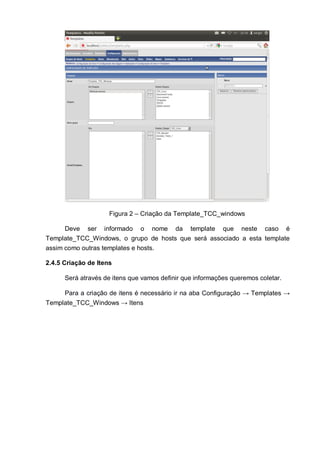

Figura 2 – Criação da Template_TCC_windows
Deve ser informado o nome da template que neste caso é
Template_TCC_Windows, o grupo de hosts que será associado a esta template
assim como outras templates e hosts.
2.4.5 Criação de Itens
Será através de itens que vamos definir que informações queremos coletar.
Para a criação de itens é necessário ir na aba Configuração → Templates →
Template_TCC_Windows → Itens

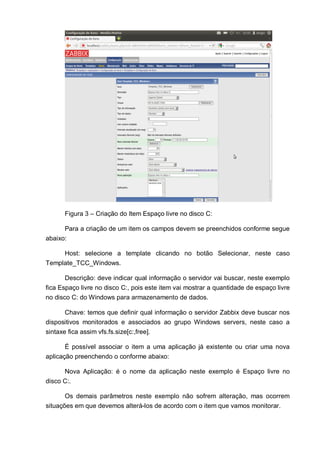

Figura 3 – Criação do Item Espaço livre no disco C:
Para a criação de um item os campos devem se preenchidos conforme segue
abaixo:
Host: selecione a template clicando no botão Selecionar, neste caso
Template_TCC_Windows.
Descrição: deve indicar qual informação o servidor vai buscar, neste exemplo
fica Espaço livre no disco C:, pois este item vai mostrar a quantidade de espaço livre
no disco C: do Windows para armazenamento de dados.
Chave: temos que definir qual informação o servidor Zabbix deve buscar nos
dispositivos monitorados e associados ao grupo Windows servers, neste caso a
sintaxe fica assim vfs.fs.size[c:,free].
É possível associar o item a uma aplicação já existente ou criar uma nova
aplicação preenchendo o conforme abaixo:
Nova Aplicação: é o nome da aplicação neste exemplo é Espaço livre no
disco C:.
Os demais parâmetros neste exemplo não sofrem alteração, mas ocorrem
situações em que devemos alterá-los de acordo com o item que vamos monitorar.
Agora clique em salvar.
2.4.6 Criação de Trigger
Trigger é a nomenclatura adotada para a execução automatizada de
procedimentos sempre que um parâmetro ultrapassar o limite configurado.
Para a criação de Triggers faz-se necessário ir na aba Configuração →
Templates → Template_TCC_Windows → Itens → Triggers → Criar trigger

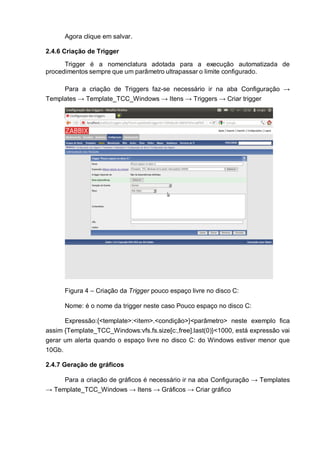

Figura 4 – Criação da Trigger pouco espaço livre no disco C:
Nome: é o nome da trigger neste caso Pouco espaço no disco C:
Expressão:{<template>:<item>.<condição>}<parâmetro> neste exemplo fica
assim {Template_TCC_Windows:vfs.fs.size[c:,free].last(0)}<1000, está expressão vai
gerar um alerta quando o espaço livre no disco C: do Windows estiver menor que
10Gb.
2.4.7 Geração de gráficos
Para a criação de gráficos é necessário ir na aba Configuração → Templates
→ Template_TCC_Windows → Itens → Gráficos → Criar gráfico

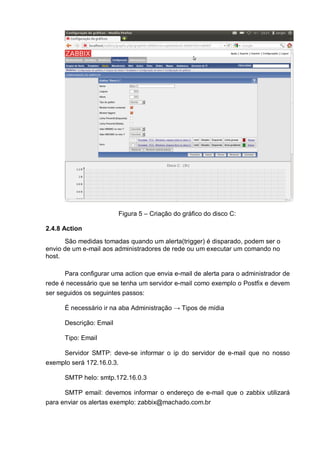

Figura 5 – Criação do gráfico do disco C:
2.4.8 Action
São medidas tomadas quando um alerta(trigger) é disparado, podem ser o
envio de um e-mail aos administradores de rede ou um executar um comando no
host.
Para configurar uma action que envia e-mail de alerta para o administrador de
rede é necessário que se tenha um servidor e-mail como exemplo o Postfix e devem
ser seguidos os seguintes passos:
É necessário ir na aba Administração → Tipos de mídia
Descrição: Email
Tipo: Email
Servidor SMTP: deve-se informar o ip do servidor de e-mail que no nosso
exemplo será 172.16.0.3.
SMTP helo: smtp.172.16.0.3
SMTP email: devemos informar o endereço de e-mail que o zabbix utilizará
para enviar os alertas exemplo: zabbix@machado.com.br

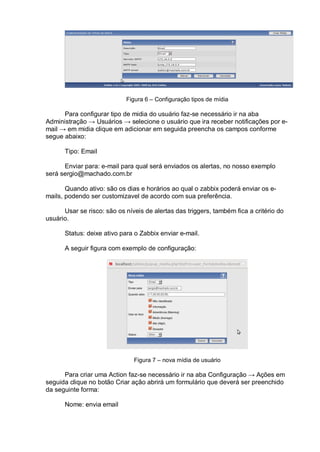

Figura 6 – Configuração tipos de mídia
Para configurar tipo de midia do usuário faz-se necessário ir na aba
Administração → Usuários → selecione o usuário que ira receber notificações por e-
mail → em midia clique em adicionar em seguida preencha os campos conforme
segue abaixo:
Tipo: Email
Enviar para: e-mail para qual será enviados os alertas, no nosso exemplo
será sergio@machado.com.br
Quando ativo: são os dias e horários ao qual o zabbix poderá enviar os e-
mails, podendo ser customizavel de acordo com sua preferência.
Usar se risco: são os níveis de alertas das triggers, também fica a critério do
usuário.
Status: deixe ativo para o Zabbix enviar e-mail.
A seguir figura com exemplo de configuração:
Figura 7 – nova mídia de usuário
Para criar uma Action faz-se necessário ir na aba Configuração → Ações em
seguida clique no botão Criar ação abrirá um formulário que deverá ser preenchido
da seguinte forma:
Nome: envia email
O restante dos campos não é necessário alterá-los, pois são para customizar
a ação. Logo após clique no botão operações da ação Nova abrirá outro formulário,
faça as seguintes alterações:
Enviar mensagem para: selecione usuário e clique em selecionar, agora
selecione o usuário ao qual foi configurado o tipo de midia, clique em adicionar e
logo, após em salvar.
A seguir a tela de exemplo de configuração:

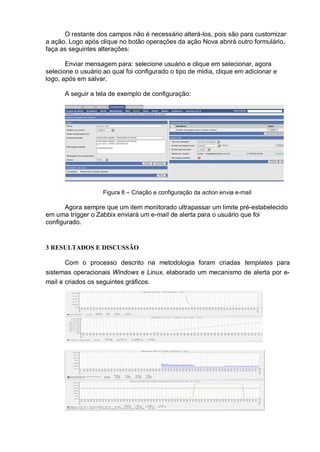

Figura 8 – Criação e configuração da action envia e-mail
Agora sempre que um item monitorado ultrapassar um limite pré-estabelecido
em uma trigger o Zabbix enviará um e-mail de alerta para o usuário que foi
configurado.
3 RESULTADOS E DISCUSSÃO
Com o processo descrito na metodologia foram criadas templates para
sistemas operacionais Windows e Linux, elaborado um mecanismo de alerta por e-
mail e criados os seguintes gráficos.

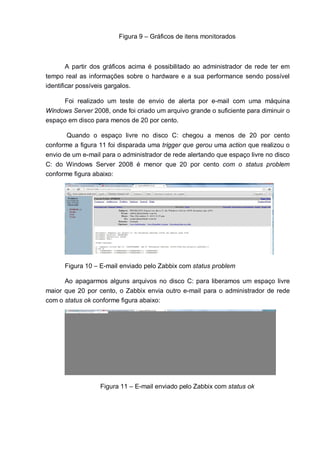

Figura 9 – Gráficos de itens monitorados
A partir dos gráficos acima é possibilitado ao administrador de rede ter em
tempo real as informações sobre o hardware e a sua performance sendo possível
identificar possíveis gargalos.
Foi realizado um teste de envio de alerta por e-mail com uma máquina
Windows Server 2008, onde foi criado um arquivo grande o suficiente para diminuir o
espaço em disco para menos de 20 por cento.
Quando o espaço livre no disco C: chegou a menos de 20 por cento
conforme a figura 11 foi disparada uma trigger que gerou uma action que realizou o
envio de um e-mail para o administrador de rede alertando que espaço livre no disco
C: do Windows Server 2008 é menor que 20 por cento com o status problem
conforme figura abaixo:
Figura 10 – E-mail enviado pelo Zabbix com status problem
Ao apagarmos alguns arquivos no disco C: para liberamos um espaço livre
maior que 20 por cento, o Zabbix envia outro e-mail para o administrador de rede
com o status ok conforme figura abaixo:
Figura 11 – E-mail enviado pelo Zabbix com status ok

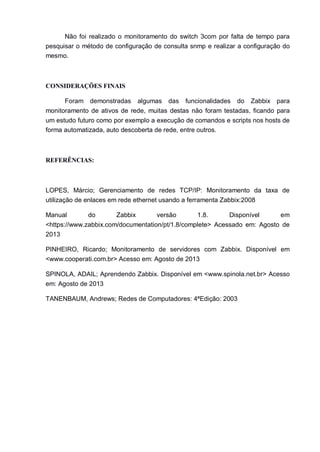

Não foi realizado o monitoramento do switch 3com por falta de tempo para
pesquisar o método de configuração de consulta snmp e realizar a configuração do
mesmo.
CONSIDERAÇÕES FINAIS
Foram demonstradas algumas das funcionalidades do Zabbix para
monitoramento de ativos de rede, muitas destas não foram testadas, ficando para
um estudo futuro como por exemplo a execução de comandos e scripts nos hosts de
forma automatizada, auto descoberta de rede, entre outros.
REFERÊNCIAS:
LOPES, Márcio; Gerenciamento de redes TCP/IP: Monitoramento da taxa de
utilização de enlaces em rede ethernet usando a ferramenta Zabbix:2008
Manual do Zabbix versão 1.8. Disponível em
<https://www.zabbix.com/documentation/pt/1.8/complete> Acessado em: Agosto de
2013
PINHEIRO, Ricardo; Monitoramento de servidores com Zabbix. Disponível em
<www.cooperati.com.br> Acesso em: Agosto de 2013
SPINOLA, ADAIL; Aprendendo Zabbix. Disponível em <www.spinola.net.br> Acesso
em: Agosto de 2013
TANENBAUM, Andrews; Redes de Computadores: 4ªEdição: 2003

Mais conteúdo relacionado

Mais procurados

OpenStack Neutron IPv6 Lessons
OpenStack Neutron IPv6 LessonsOpenStack Neutron IPv6 Lessons
OpenStack Neutron IPv6 Lessons
Akihiro Motoki

Permissão de Acesso - Sistema de Arquivos Linux
Permissão de Acesso - Sistema de Arquivos LinuxPermissão de Acesso - Sistema de Arquivos Linux
Permissão de Acesso - Sistema de Arquivos Linux
Wellington Oliveira

Hardware servidores
Hardware servidoresHardware servidores
Hardware servidores
Illo Vinicius

Noções de redes de computadores
Noções de redes de computadoresNoções de redes de computadores
Noções de redes de computadores
Filipe Flores

Aula 1 sistema operacional linux
Aula 1 sistema operacional linuxAula 1 sistema operacional linux
Aula 1 sistema operacional linux
Rogério Cardoso

Aula 03 tipos de fontes e uso do multimetro em fontes
Aula 03 tipos de fontes e uso do multimetro em fontesAula 03 tipos de fontes e uso do multimetro em fontes
Aula 03 tipos de fontes e uso do multimetro em fontes
Alexandrino Sitoe

Aula 13 dispositivos de audio
Aula 13   dispositivos de audioAula 13   dispositivos de audio
Aula 13 dispositivos de audio
Marcos Basilio

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Fábio Eliseu

Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.
Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.
Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.
Filipo Mór

Workshop de Monitoramento com Zabbix e OCS
Workshop de Monitoramento com Zabbix e OCSWorkshop de Monitoramento com Zabbix e OCS
Workshop de Monitoramento com Zabbix e OCS
Linux Solutions

Modelo documentacao-rede
Modelo documentacao-redeModelo documentacao-rede
Modelo documentacao-rede
Rod Deville

Linux
LinuxLinux
Formatei o computador e agora?
Formatei o computador e agora?Formatei o computador e agora?
Formatei o computador e agora?
Suzana Viana Mota

Redes padroes e cabeamento
Redes padroes e cabeamentoRedes padroes e cabeamento
Redes padroes e cabeamento
Mauro Pereira

DNS – domain name system
DNS – domain name systemDNS – domain name system
DNS – domain name system
Mariana Amorim

Linux para leigos
Linux para leigos Linux para leigos
Linux para leigos
Guilherme Hinkelmann

Arquiteturas de computadores: Paralelismo
Arquiteturas de computadores: ParalelismoArquiteturas de computadores: Paralelismo
Arquiteturas de computadores: Paralelismo
Elaine Cecília Gatto

Apresentação Sobre Sistemas Operacionais com Orbis OS
Apresentação Sobre Sistemas Operacionais com Orbis OSApresentação Sobre Sistemas Operacionais com Orbis OS
Apresentação Sobre Sistemas Operacionais com Orbis OS
LucasNogueira565696

Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)
Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)
Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)
Leinylson Fontinele

Redes de computadores II - 4.Camada de Transporte TCP e UDP
Redes de computadores II - 4.Camada de Transporte TCP e UDPRedes de computadores II - 4.Camada de Transporte TCP e UDP
Redes de computadores II - 4.Camada de Transporte TCP e UDP
Mauro Tapajós


Mais procurados (20)

OpenStack Neutron IPv6 Lessons
OpenStack Neutron IPv6 LessonsOpenStack Neutron IPv6 Lessons
OpenStack Neutron IPv6 Lessons

Permissão de Acesso - Sistema de Arquivos Linux
Permissão de Acesso - Sistema de Arquivos LinuxPermissão de Acesso - Sistema de Arquivos Linux
Permissão de Acesso - Sistema de Arquivos Linux

Hardware servidores
Hardware servidoresHardware servidores
Hardware servidores

Noções de redes de computadores
Noções de redes de computadoresNoções de redes de computadores
Noções de redes de computadores

Aula 1 sistema operacional linux
Aula 1 sistema operacional linuxAula 1 sistema operacional linux
Aula 1 sistema operacional linux

Aula 03 tipos de fontes e uso do multimetro em fontes
Aula 03 tipos de fontes e uso do multimetro em fontesAula 03 tipos de fontes e uso do multimetro em fontes
Aula 03 tipos de fontes e uso do multimetro em fontes

Aula 13 dispositivos de audio
Aula 13   dispositivos de audioAula 13   dispositivos de audio
Aula 13 dispositivos de audio

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.
Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.
Aula 3 - Redes de Computadores A - Administração da Internet. Modelo TCP/IP.

Workshop de Monitoramento com Zabbix e OCS
Workshop de Monitoramento com Zabbix e OCSWorkshop de Monitoramento com Zabbix e OCS
Workshop de Monitoramento com Zabbix e OCS

Modelo documentacao-rede
Modelo documentacao-redeModelo documentacao-rede
Modelo documentacao-rede

Linux
LinuxLinux
Linux

Formatei o computador e agora?
Formatei o computador e agora?Formatei o computador e agora?
Formatei o computador e agora?

Redes padroes e cabeamento
Redes padroes e cabeamentoRedes padroes e cabeamento
Redes padroes e cabeamento

DNS – domain name system
DNS – domain name systemDNS – domain name system
DNS – domain name system

Linux para leigos
Linux para leigos Linux para leigos
Linux para leigos

Arquiteturas de computadores: Paralelismo
Arquiteturas de computadores: ParalelismoArquiteturas de computadores: Paralelismo
Arquiteturas de computadores: Paralelismo

Apresentação Sobre Sistemas Operacionais com Orbis OS
Apresentação Sobre Sistemas Operacionais com Orbis OSApresentação Sobre Sistemas Operacionais com Orbis OS
Apresentação Sobre Sistemas Operacionais com Orbis OS

Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)
Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)
Sistemas Operacionais - Aula 03 (Conceitos de hardware e software)

Redes de computadores II - 4.Camada de Transporte TCP e UDP
Redes de computadores II - 4.Camada de Transporte TCP e UDPRedes de computadores II - 4.Camada de Transporte TCP e UDP
Redes de computadores II - 4.Camada de Transporte TCP e UDP


Destaque

Monitorando ativos com Zabbix
Monitorando ativos com ZabbixMonitorando ativos com Zabbix
Monitorando ativos com Zabbix
Zabbix BR

Monitoramento Inteligente utilizando o ZABBIX
Monitoramento Inteligente utilizando o ZABBIXMonitoramento Inteligente utilizando o ZABBIX
Monitoramento Inteligente utilizando o ZABBIX
Luiz Andrade

Zabbix para iniciantes
Zabbix para iniciantesZabbix para iniciantes
Zabbix para iniciantes
Werneck Costa

Monitoring all Elements of Your Database Operations With Zabbix
Monitoring all Elements of Your Database Operations With ZabbixMonitoring all Elements of Your Database Operations With Zabbix
Monitoring all Elements of Your Database Operations With Zabbix
Zabbix

Alexei Vladishev - Zabbix - Monitoring Solution for Everyone
Alexei Vladishev - Zabbix - Monitoring Solution for EveryoneAlexei Vladishev - Zabbix - Monitoring Solution for Everyone
Alexei Vladishev - Zabbix - Monitoring Solution for Everyone
Zabbix

Plugin Geolocalização - Prêmio Cidadania Eletrônica
Plugin Geolocalização - Prêmio Cidadania EletrônicaPlugin Geolocalização - Prêmio Cidadania Eletrônica
Plugin Geolocalização - Prêmio Cidadania Eletrônica
aristotelesaraujo

Palestra Zabbix no 12 Geinfo (2013)
Palestra Zabbix no 12 Geinfo (2013)Palestra Zabbix no 12 Geinfo (2013)
Palestra Zabbix no 12 Geinfo (2013)
André Luis Boni Déo

Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix
Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix
Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix
aristotelesaraujo

Zabbix - Alem da Infraestrutura - Parte 2
Zabbix - Alem da Infraestrutura - Parte 2Zabbix - Alem da Infraestrutura - Parte 2
Zabbix - Alem da Infraestrutura - Parte 2
Luiz Sales

Zabbix meetup RJ: Integrações e opensource
Zabbix meetup RJ: Integrações e opensourceZabbix meetup RJ: Integrações e opensource
Zabbix meetup RJ: Integrações e opensource
Filipe Paternot

Zabbix meetup RJ: Infra, tuning e documentação
Zabbix meetup RJ: Infra, tuning e documentaçãoZabbix meetup RJ: Infra, tuning e documentação
Zabbix meetup RJ: Infra, tuning e documentação
Filipe Paternot

Gerenciamento de Redes com Zabbix
Gerenciamento de Redes com ZabbixGerenciamento de Redes com Zabbix
Gerenciamento de Redes com Zabbix
André Déo

Aula 009 de Gerenciamento de Redes - SNMP
Aula 009 de Gerenciamento de Redes - SNMPAula 009 de Gerenciamento de Redes - SNMP
Aula 009 de Gerenciamento de Redes - SNMP
Verdanatech Soluções em TI

Monitoramento Opensource com Zabbix
Monitoramento Opensource com ZabbixMonitoramento Opensource com Zabbix
Monitoramento Opensource com Zabbix
Renato Batista

Aula 008 - Gerenciamento e Desempenho de Redes: Halexsandro Sales
Aula 008 - Gerenciamento e Desempenho de Redes: Halexsandro SalesAula 008 - Gerenciamento e Desempenho de Redes: Halexsandro Sales
Aula 008 - Gerenciamento e Desempenho de Redes: Halexsandro Sales
Verdanatech Soluções em TI

FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0
FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0
FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0
aristotelesaraujo

Zabbix: Apresentação meetup Fortaleza/CE (Brasil)
Zabbix: Apresentação meetup Fortaleza/CE (Brasil)Zabbix: Apresentação meetup Fortaleza/CE (Brasil)
Zabbix: Apresentação meetup Fortaleza/CE (Brasil)
Werneck Costa

Monitoramento de ativos com zabbix
Monitoramento de ativos com zabbixMonitoramento de ativos com zabbix
Monitoramento de ativos com zabbix
Rafael Gomes

Zabbix API at FISL12 by Takanori Suzuki
Zabbix API at FISL12 by Takanori SuzukiZabbix API at FISL12 by Takanori Suzuki
Zabbix API at FISL12 by Takanori Suzuki
takanori suzuki

Zabbix Smart problem detection - FISL 2015 workshop
Zabbix Smart problem detection - FISL 2015 workshopZabbix Smart problem detection - FISL 2015 workshop
Zabbix Smart problem detection - FISL 2015 workshop
Zabbix


Destaque (20)

Monitorando ativos com Zabbix
Monitorando ativos com ZabbixMonitorando ativos com Zabbix
Monitorando ativos com Zabbix

Monitoramento Inteligente utilizando o ZABBIX
Monitoramento Inteligente utilizando o ZABBIXMonitoramento Inteligente utilizando o ZABBIX
Monitoramento Inteligente utilizando o ZABBIX

Zabbix para iniciantes
Zabbix para iniciantesZabbix para iniciantes
Zabbix para iniciantes

Monitoring all Elements of Your Database Operations With Zabbix
Monitoring all Elements of Your Database Operations With ZabbixMonitoring all Elements of Your Database Operations With Zabbix
Monitoring all Elements of Your Database Operations With Zabbix

Alexei Vladishev - Zabbix - Monitoring Solution for Everyone
Alexei Vladishev - Zabbix - Monitoring Solution for EveryoneAlexei Vladishev - Zabbix - Monitoring Solution for Everyone
Alexei Vladishev - Zabbix - Monitoring Solution for Everyone

Plugin Geolocalização - Prêmio Cidadania Eletrônica
Plugin Geolocalização - Prêmio Cidadania EletrônicaPlugin Geolocalização - Prêmio Cidadania Eletrônica
Plugin Geolocalização - Prêmio Cidadania Eletrônica

Palestra Zabbix no 12 Geinfo (2013)
Palestra Zabbix no 12 Geinfo (2013)Palestra Zabbix no 12 Geinfo (2013)
Palestra Zabbix no 12 Geinfo (2013)

Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix
Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix
Latinoware2013 - Implentando Plugin de Geolocalização no Zabbix

Zabbix - Alem da Infraestrutura - Parte 2
Zabbix - Alem da Infraestrutura - Parte 2Zabbix - Alem da Infraestrutura - Parte 2
Zabbix - Alem da Infraestrutura - Parte 2

Zabbix meetup RJ: Integrações e opensource
Zabbix meetup RJ: Integrações e opensourceZabbix meetup RJ: Integrações e opensource
Zabbix meetup RJ: Integrações e opensource

Zabbix meetup RJ: Infra, tuning e documentação
Zabbix meetup RJ: Infra, tuning e documentaçãoZabbix meetup RJ: Infra, tuning e documentação
Zabbix meetup RJ: Infra, tuning e documentação

Gerenciamento de Redes com Zabbix
Gerenciamento de Redes com ZabbixGerenciamento de Redes com Zabbix
Gerenciamento de Redes com Zabbix

Aula 009 de Gerenciamento de Redes - SNMP
Aula 009 de Gerenciamento de Redes - SNMPAula 009 de Gerenciamento de Redes - SNMP
Aula 009 de Gerenciamento de Redes - SNMP

Monitoramento Opensource com Zabbix
Monitoramento Opensource com ZabbixMonitoramento Opensource com Zabbix
Monitoramento Opensource com Zabbix

Aula 008 - Gerenciamento e Desempenho de Redes: Halexsandro Sales
Aula 008 - Gerenciamento e Desempenho de Redes: Halexsandro SalesAula 008 - Gerenciamento e Desempenho de Redes: Halexsandro Sales
Aula 008 - Gerenciamento e Desempenho de Redes: Halexsandro Sales

FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0
FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0
FLISOL-Jaguaruana/CE - 2013 - Monitoramento com Software Livre - Zabbix 2.0

Zabbix: Apresentação meetup Fortaleza/CE (Brasil)
Zabbix: Apresentação meetup Fortaleza/CE (Brasil)Zabbix: Apresentação meetup Fortaleza/CE (Brasil)
Zabbix: Apresentação meetup Fortaleza/CE (Brasil)

Monitoramento de ativos com zabbix
Monitoramento de ativos com zabbixMonitoramento de ativos com zabbix
Monitoramento de ativos com zabbix

Zabbix API at FISL12 by Takanori Suzuki
Zabbix API at FISL12 by Takanori SuzukiZabbix API at FISL12 by Takanori Suzuki
Zabbix API at FISL12 by Takanori Suzuki

Zabbix Smart problem detection - FISL 2015 workshop
Zabbix Smart problem detection - FISL 2015 workshopZabbix Smart problem detection - FISL 2015 workshop
Zabbix Smart problem detection - FISL 2015 workshop


Semelhante a Monitoramento de servidores e ativos de rede com zabbix

Artigo gerencia de_redes
Artigo gerencia de_redesArtigo gerencia de_redes
Artigo gerencia de_redes
Evandromadeira

Zabbix: O portal para os iniciantes - 3º Zabbix Meetup do Interior
Zabbix: O portal para os iniciantes - 3º Zabbix Meetup do InteriorZabbix: O portal para os iniciantes - 3º Zabbix Meetup do Interior
Zabbix: O portal para os iniciantes - 3º Zabbix Meetup do Interior
Zabbix BR

Artigo: Aplicando recomendações de segurança na instalação do Zabbix
Artigo: Aplicando recomendações de segurança na instalação do ZabbixArtigo: Aplicando recomendações de segurança na instalação do Zabbix
Artigo: Aplicando recomendações de segurança na instalação do Zabbix
Aécio Pires

software de distribuicao de rede
software de distribuicao de redesoftware de distribuicao de rede
software de distribuicao de rede
Duda Josine

Gerência - Aula 01
Gerência - Aula 01Gerência - Aula 01
Gerência - Aula 01
Marcus Lucas

TRABALHO DE TI
TRABALHO DE TITRABALHO DE TI
TRABALHO DE TI
jpsilvasantos2020

Gerredes
GerredesGerredes
Análise de Tráfego da Rede Utilizando o Wireshark
Análise de Tráfego da Rede Utilizando o WiresharkAnálise de Tráfego da Rede Utilizando o Wireshark
Análise de Tráfego da Rede Utilizando o Wireshark
Igor Bruno

Artigo Analise De Redes Pelo Wireshark Igor
Artigo   Analise De Redes Pelo Wireshark   IgorArtigo   Analise De Redes Pelo Wireshark   Igor
Artigo Analise De Redes Pelo Wireshark Igor
Igor Bruno

Ferramentas de monitoramento de redes de computadors
Ferramentas de monitoramento de redes de computadorsFerramentas de monitoramento de redes de computadors
Ferramentas de monitoramento de redes de computadors
UFPA

Infra de provedores de serviço com software livre
Infra de provedores de serviço com software livreInfra de provedores de serviço com software livre
Infra de provedores de serviço com software livre
Isaque Profeta

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes
Marilene de Melo

Artigo Wireshark Luiz Felipe
Artigo Wireshark Luiz FelipeArtigo Wireshark Luiz Felipe
Artigo Wireshark Luiz Felipe
luizfelipemz

Ferramentas para monitoramento das atividades de uma rede e suas conexões com...
Ferramentas para monitoramento das atividades de uma rede e suas conexões com...Ferramentas para monitoramento das atividades de uma rede e suas conexões com...
Ferramentas para monitoramento das atividades de uma rede e suas conexões com...
Marcelo Santos

Serviço de Distribuição de SW em Plataforma Livre
Serviço de Distribuição de SW em Plataforma LivreServiço de Distribuição de SW em Plataforma Livre
Serviço de Distribuição de SW em Plataforma Livre
Mauro Tapajós

Gabrielemiranda
GabrielemirandaGabrielemiranda
Gabrielemiranda
Daniele Sena

Artigo Atividade 1 Gredes
Artigo Atividade 1 GredesArtigo Atividade 1 Gredes
Artigo Atividade 1 Gredes
Albarado Junior

Ferramentas De Monitoramento
Ferramentas De MonitoramentoFerramentas De Monitoramento
Ferramentas De Monitoramento
cassiofernando

Ferramentas De Monitoramento
Ferramentas De MonitoramentoFerramentas De Monitoramento
Ferramentas De Monitoramento
cassiofernando

Redes2 aula02
Redes2 aula02Redes2 aula02
Redes2 aula02
John Paul John Paul


Semelhante a Monitoramento de servidores e ativos de rede com zabbix (20)

Artigo gerencia de_redes
Artigo gerencia de_redesArtigo gerencia de_redes
Artigo gerencia de_redes

Zabbix: O portal para os iniciantes - 3º Zabbix Meetup do Interior
Zabbix: O portal para os iniciantes - 3º Zabbix Meetup do InteriorZabbix: O portal para os iniciantes - 3º Zabbix Meetup do Interior
Zabbix: O portal para os iniciantes - 3º Zabbix Meetup do Interior

Artigo: Aplicando recomendações de segurança na instalação do Zabbix
Artigo: Aplicando recomendações de segurança na instalação do ZabbixArtigo: Aplicando recomendações de segurança na instalação do Zabbix
Artigo: Aplicando recomendações de segurança na instalação do Zabbix

software de distribuicao de rede
software de distribuicao de redesoftware de distribuicao de rede
software de distribuicao de rede

Gerência - Aula 01
Gerência - Aula 01Gerência - Aula 01
Gerência - Aula 01

TRABALHO DE TI
TRABALHO DE TITRABALHO DE TI
TRABALHO DE TI

Gerredes
GerredesGerredes
Gerredes

Análise de Tráfego da Rede Utilizando o Wireshark
Análise de Tráfego da Rede Utilizando o WiresharkAnálise de Tráfego da Rede Utilizando o Wireshark
Análise de Tráfego da Rede Utilizando o Wireshark

Artigo Analise De Redes Pelo Wireshark Igor
Artigo   Analise De Redes Pelo Wireshark   IgorArtigo   Analise De Redes Pelo Wireshark   Igor
Artigo Analise De Redes Pelo Wireshark Igor

Ferramentas de monitoramento de redes de computadors
Ferramentas de monitoramento de redes de computadorsFerramentas de monitoramento de redes de computadors
Ferramentas de monitoramento de redes de computadors

Infra de provedores de serviço com software livre
Infra de provedores de serviço com software livreInfra de provedores de serviço com software livre
Infra de provedores de serviço com software livre

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes

Artigo Wireshark Luiz Felipe
Artigo Wireshark Luiz FelipeArtigo Wireshark Luiz Felipe
Artigo Wireshark Luiz Felipe

Ferramentas para monitoramento das atividades de uma rede e suas conexões com...
Ferramentas para monitoramento das atividades de uma rede e suas conexões com...Ferramentas para monitoramento das atividades de uma rede e suas conexões com...
Ferramentas para monitoramento das atividades de uma rede e suas conexões com...

Serviço de Distribuição de SW em Plataforma Livre
Serviço de Distribuição de SW em Plataforma LivreServiço de Distribuição de SW em Plataforma Livre
Serviço de Distribuição de SW em Plataforma Livre

Gabrielemiranda
GabrielemirandaGabrielemiranda
Gabrielemiranda

Artigo Atividade 1 Gredes
Artigo Atividade 1 GredesArtigo Atividade 1 Gredes
Artigo Atividade 1 Gredes

Ferramentas De Monitoramento
Ferramentas De MonitoramentoFerramentas De Monitoramento
Ferramentas De Monitoramento

Ferramentas De Monitoramento
Ferramentas De MonitoramentoFerramentas De Monitoramento
Ferramentas De Monitoramento

Redes2 aula02
Redes2 aula02Redes2 aula02
Redes2 aula02


Monitoramento de servidores e ativos de rede com zabbix

  • 1. 1 Estudante do Curso Técnico em Manutenção e Suporte em Informática do Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense, Campus Camaquã. E-mail: sergiomachado11@gmail.com. 2 Professor Orientador do Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense, Campus Camaquã. Mestre em Engenharia Elétrica pela Pontifícia Universidade Católica de Pelotas UCPEL, 2002. E-mail: kwecko@camaqua.ifsul.edu.br. Monitoramento de servidores e ativos de rede com Zabbix Sérgio Roberto Makoski Machado1 Marcelo Rios Kwecko2 RESUMO O presente trabalho de conclusão de curso submetido como requisito parcial à obtenção do grau de técnico em Manutenção e Suporte em Informática objetivava demonstrar funcionalidades da ferramenta Zabbix através da implementação do monitoramento automatizado e a geração de dados para tomadas de decisão sobre diversos ativos de rede como, por exemplo, switches, roteadores e servidores. Para implementar o monitoramento, será utilizado tanto o Ubuntu Server como também o Windows Server através da ferramenta Zabbix e a construção de mecanismo de alerta aos administradores da rede. Zabbix é um software livre e de código fonte aberto com sistema que possibilita observar as condições de toda sua infraestrutura de rede, além de aplicações e serviços como http, pop3, imap e ssh sem uso de agentes. Ele possui um mecanismo de alerta que permite o recebimento de e-mails e/ou mensagens de texto no celular possibilitando, assim, uma redução dos custos e do tempo da equipe de profissionais que prestam manutenção. Palavras-chave: monitoramento; Zabbix; rede. ABSTRACT This work of completion submitted as partial requirement for the degree of Technical Maintenance and Support Informatics aims to demonstrate features of Zabbix tool through the implementation of automated monitoring and generation of data for decision-making on many network assets as for example, switches , routers and servers . To implement the monitoring, will be used both Ubuntu Server as well as Windows Server Zabbix tool and through the construction of alert mechanism for network administrators. Zabbix is a free and open source system that allows to observe the conditions of your entire network infrastructure software, and applications and services such as http, pop3, imap, ssh without using agents. He has an alert mechanism that allows receiving e-mails and/or text messages on mobile phone, thus enabling a reduction in costs and staff time professionals who provide maintenance.
  • 2. Keywords: monitoring; Zabbix; network. INTRODUÇÃO Atualmente, as redes de computadores são cruciais para o bom andamento e desempenho dos trabalhos empresariais e pessoais, tendo em vista o crescimento das tecnologias e serviços que utilizam este meio para transmissão dos dados. O administrador de rede trabalha para prevenir, detectar e corrigir as deficiências e vulnerabilidades na rede que atrapalhem a comunicação, é o responsável pelo monitoramento e controle dos sistemas da rede, pois falhas de hardware e software podem acontecer. Servidores inativos têm um custo muito elevado, por isto, faz-se necessário ter uma fonte de dados disponível para consulta imediata no caso de quedas, congestionamento, mal funcionamento ou qualquer anormalidade que afete servidores ou a rede de computadores. Neste sentido, o monitoramento dos dispositivos de rede auxilia o administrador em seu trabalho, desde que seja utilizada uma ferramenta que monitore tais dispositivos. Alexei Vladishev desenvolveu o Zabbix, uma solução de código aberto para o monitoramento de redes distribuída, ele baseou-se no conceito de SMI em conjunto com o SNMPv2 e v3. Entre as opções disponíveis no mercado a ferramenta gratuita e mais completa encontrada é o Zabbix. O Zabbix tem agentes para diversas plataformas proporcionando uma maior liberdade, além disto, oferece monitoramento distribuído, com administração centralizada via web, um mecanismo de notificação flexível que permite a configuração de e-mails alertas para praticamente todo evento, autenticação segura e permissões de usuários flexíveis. Neste contexto, este trabalho teve como objetivo demonstrar as funcionalidades da ferramenta Zabbix para o monitoramento de ativos de rede e servidores tanto Linux como Windows Server, gerando uma base de dados e elaborando mecanismos de alerta ao administrador de rede sobre qualquer anomalia na rede. 1 REFERENCIAL TEÓRICO 1.1 Redes de computadores Segundo Tanenbaum (2003, p.18) redes de computadores consistem em um conjunto de computadores autônomos interconectados por uma única tecnologia. Com base neste mesmo autor (2003, p.19)
  • 3. [...] até mesmo uma pequena agência de viagens ou uma firma jurídica com três pessoas depende intensamente de redes de computadores para permitir aos seus funcionários acessarem informações e documentos relevantes de forma instantânea. 1.2 Redes locais As redes locais, também chamadas de LANs, são de redes privadas contidas em um único local, podendo ser uma escola, ou um edifício, com até alguns quilômetros de extensão. De acordo com Tanenbaum (2003, p.29) Elas são amplamente usadas para conectar computadores pessoais e estações de trabalho em escritórios e instalações industriais de empresas, permitindo o compartilhamento de recursos (por exemplo, impressoras) e a troca de informações. 1.3 Zabbix Neste contexto, pode ser empregado o uso de uma ferramenta gratuita de monitoramento de rede open source (código livre), o Zabbix, que representa uma alternativa de baixo custo para monitorar a performance e disponibilidade de serviços e ativos da rede, ou seja, desde aplicações envolvidas na rede, até os inúmeros equipamentos que são interligados a ela, tais como servidores, hosts, switches, roteadores, entre outros. O Zabbix coleta dados dos dispositivos que estão interligados na rede, absorvendo as informações por meio de scripts, via agente ou até mesmo através do protocolo SNMP (Simple Network Management Protocol) e armazena em um banco de dados como MySql, PostegresSQL, SQLite, Oracle e outros. O Zabbix contém uma interface Web amigável para com sultar e analisar as informações contidas na base de dados. Segundo Pinheiro (2011) o servidor Zabbix é [...] o centro do Software Zabbix. O servidor pode verificar remotamente os serviços de rede (como servidores web e servidores de e-mail), utilizando controles simples. Ele é o componente central para o qual os agentes reportam a disponibilidade, integridade de informações e estatísticas dos dispositivos monitorados. É nele que toda a configuração, estatísticas e dados operacionais são armazenados, sendo o componente que participará ativamente alertando os administradores quando surgirem problemas em qualquer um dos sistemas monitorados. Segundo Pinheiro (2011) o Zabbix proxy “coleta dados de desempenho e disponibilidade, em nome do servidor Zabbix.” Este componente é uma parte opcional na instalação do Software zabbix. De acordo com Lopes(2008,p.45) O agente Zabbix
  • 4. [...] esse agente é instalado nos dispositivos gerenciados, coleta dados e informações dos objetos gerenciados e responde as requisições do servidor Zabbix. Para monitorar ativos de rede que não possibilitam a instalação do agente, o servidor Zabbix coleta as informações através dos agentes do protocolo de gerenciamento de rede SNMP, como por exemplo switchs, roteadores, nobreakes, entre outros. O Zabbix é capaz de enviar alertas via e-mail, por mensagens instantâneas e por torpedos SMS (Short Message Service) para o gerente de redes de computadores. Estes alertas informam que algum evento, não esperado, aconteceu em um de seus dispositivos gerenciados pelo gerenciamento de redes. (LOPES,2008,P.39) Para facilitar a compreensão das informações coletadas pelos agentes e recebidas pelo servidor Zabbix, são gerados gráficos e estatísticas. Após, são criados relatórios que mostram a atual condição da rede no momento, são armazenados os históricos de ações e atividades realizadas pelos dispositivos monitorados e pelo servidor Zabbix. A interface WEB fornece todos os mecanismos para a configuração do Zabbix como a criação de templates, itens, triggers, gráficos, além da criação manualmente de mapas da rede monitorada estes dados são gravados em um SGDB (Sistema Gerenciador de Banco de Dados). Esses mapas auxiliam o administrador de rede a entender como se apresenta a topologia da rede, como estão os status dos agentes em cada dispositivo monitorado, ou seja, mostra se estão up (ativada) ou down (desativada) e mostra se existe alerta ou não dentro da rede monitorada. 2 METODOLOGIA 2.1 Recursos Os requisitos mínimos de hardware variam de acordo com o tamanho da rede. A tabela 1 mostra os requisitos mínimos para cada tamanho de rede. Tamanho da rede CPU Memória Até 20 dispositivos 350 MHz 256 MB
  • 5. De 21 a 500 dispositivos 1.8 Ghz 2 GB Acima de 501 - 2 núcleos; -3.2 GHz 4GB Tabela 1 – Requisitos mínimos de hardware Tendo como base a bibliografia específica e a revisão de literatura, foram definidos os meios necessários para a implementação do trabalho sendo utilizados os seguintes recursos para a simulação do cenário de uma rede de computadores: - estação de trabalho; - acesso à internet para pesquisa e download dos softwares necessários para o desenvolvimento do projeto; - switch com suporte a SNMP; O servidor necessita de um hardware que suporte a virtualização para a criação de máquinas virtuais e que permaneça ligado por um longo período para a coleta de dados. Foi criado um ambiente virtualizado com um servidor com sistema operacional Ubuntu Server para a instalação do servidor Zabbix, um servidor com Ubuntu Server e outro com Windows Server 2008 para serem monitorados além de um switch com suporte a SNMP. 2.2 Requisitos de software De acordo com o manual do Zabbix versão 1.8, para a instalação e configuração do são necessárias: ● Servidor WEB Apache, versão 1.3.12 ou superior; ● PHP, versão 5 ou superior; ● SGDB ● MySQL, versão 3.22 ou superior, ou; ● Oracle, versão 9.2 ou superior, ou; ● PostgreSQL, versão 7.0.2 ou superior, ou;
  • 6. ● SQLite, versão 3..3.5 ou superior, ou; É fundamental que todas bibliotecas estejam corretamente instaladas e configuradas. As principais bibliotecas são: ● Net-SNMP; ● Libcurl; ● PHP-modules (apache, SGBD,CURL); ● zabbix-frontend-php; ● Todas as bibliotecas do SGDB; ● Servidor e cliente do SGDB; ● Jabber; ● Jabber-dev; ● IKSEMEL, para o jabber; ● Todas as bibliotecas PERL; 2.3 Instalação A instalação foi baseada conforme artigo escrito por (PINHEIRO,2011), disponível no site www.cooperati.com.br. 2.4 Configuração do servidor Zabbix 2.4.1 Alterar as seguintes linhas no arquivo php.ini #nano /etc/php5/apache2/php.ini date.timezone = America/Sao_Paulo max_execution_time = 300 max_input_time = 300 post_max_size = 16M Logo após se reinicia o apache #service apache2 restart
  • 7. 2.4.2 Alterar as seguintes linhas no arquivo services #nano /etc/services Zabbix-agent 10050/tcp Zabbix-agent 10050/udp Zabbix-trapper 10051/tcp Zabbix-trapper 10051/udp 2.4.3 Acessando a interface web Usando um navegador acesse o Zabbix no endereço http://ip-do- servidor/zabbix Figura 1 – Tela de login interface web do Zabbix Deve-se inserir o login name e Password que por padrão padão que é admin e password zabbix, é recomendável a alteração da senha do usuário admin e a criação de usuários de acordo com as suas necessidades. 2.4.4 Criação da template Segundo Spinola (2013, p.1) “Template é um modelo de regras de coleta, níveis de alerta e representações gráficas que pode ser aplicadas a um dispositivo monitorado.” Para a criação de templates faz-se necessário ir na aba Configuração → Templates → Criar Template
  • 8. Figura 2 – Criação da Template_TCC_windows Deve ser informado o nome da template que neste caso é Template_TCC_Windows, o grupo de hosts que será associado a esta template assim como outras templates e hosts. 2.4.5 Criação de Itens Será através de itens que vamos definir que informações queremos coletar. Para a criação de itens é necessário ir na aba Configuração → Templates → Template_TCC_Windows → Itens
  • 9. Figura 3 – Criação do Item Espaço livre no disco C: Para a criação de um item os campos devem se preenchidos conforme segue abaixo: Host: selecione a template clicando no botão Selecionar, neste caso Template_TCC_Windows. Descrição: deve indicar qual informação o servidor vai buscar, neste exemplo fica Espaço livre no disco C:, pois este item vai mostrar a quantidade de espaço livre no disco C: do Windows para armazenamento de dados. Chave: temos que definir qual informação o servidor Zabbix deve buscar nos dispositivos monitorados e associados ao grupo Windows servers, neste caso a sintaxe fica assim vfs.fs.size[c:,free]. É possível associar o item a uma aplicação já existente ou criar uma nova aplicação preenchendo o conforme abaixo: Nova Aplicação: é o nome da aplicação neste exemplo é Espaço livre no disco C:. Os demais parâmetros neste exemplo não sofrem alteração, mas ocorrem situações em que devemos alterá-los de acordo com o item que vamos monitorar.
  • 10. Agora clique em salvar. 2.4.6 Criação de Trigger Trigger é a nomenclatura adotada para a execução automatizada de procedimentos sempre que um parâmetro ultrapassar o limite configurado. Para a criação de Triggers faz-se necessário ir na aba Configuração → Templates → Template_TCC_Windows → Itens → Triggers → Criar trigger Figura 4 – Criação da Trigger pouco espaço livre no disco C: Nome: é o nome da trigger neste caso Pouco espaço no disco C: Expressão:{<template>:<item>.<condição>}<parâmetro> neste exemplo fica assim {Template_TCC_Windows:vfs.fs.size[c:,free].last(0)}<1000, está expressão vai gerar um alerta quando o espaço livre no disco C: do Windows estiver menor que 10Gb. 2.4.7 Geração de gráficos Para a criação de gráficos é necessário ir na aba Configuração → Templates → Template_TCC_Windows → Itens → Gráficos → Criar gráfico
  • 11. Figura 5 – Criação do gráfico do disco C: 2.4.8 Action São medidas tomadas quando um alerta(trigger) é disparado, podem ser o envio de um e-mail aos administradores de rede ou um executar um comando no host. Para configurar uma action que envia e-mail de alerta para o administrador de rede é necessário que se tenha um servidor e-mail como exemplo o Postfix e devem ser seguidos os seguintes passos: É necessário ir na aba Administração → Tipos de mídia Descrição: Email Tipo: Email Servidor SMTP: deve-se informar o ip do servidor de e-mail que no nosso exemplo será 172.16.0.3. SMTP helo: smtp.172.16.0.3 SMTP email: devemos informar o endereço de e-mail que o zabbix utilizará para enviar os alertas exemplo: zabbix@machado.com.br
  • 12. Figura 6 – Configuração tipos de mídia Para configurar tipo de midia do usuário faz-se necessário ir na aba Administração → Usuários → selecione o usuário que ira receber notificações por e- mail → em midia clique em adicionar em seguida preencha os campos conforme segue abaixo: Tipo: Email Enviar para: e-mail para qual será enviados os alertas, no nosso exemplo será sergio@machado.com.br Quando ativo: são os dias e horários ao qual o zabbix poderá enviar os e- mails, podendo ser customizavel de acordo com sua preferência. Usar se risco: são os níveis de alertas das triggers, também fica a critério do usuário. Status: deixe ativo para o Zabbix enviar e-mail. A seguir figura com exemplo de configuração: Figura 7 – nova mídia de usuário Para criar uma Action faz-se necessário ir na aba Configuração → Ações em seguida clique no botão Criar ação abrirá um formulário que deverá ser preenchido da seguinte forma: Nome: envia email
  • 13. O restante dos campos não é necessário alterá-los, pois são para customizar a ação. Logo após clique no botão operações da ação Nova abrirá outro formulário, faça as seguintes alterações: Enviar mensagem para: selecione usuário e clique em selecionar, agora selecione o usuário ao qual foi configurado o tipo de midia, clique em adicionar e logo, após em salvar. A seguir a tela de exemplo de configuração: Figura 8 – Criação e configuração da action envia e-mail Agora sempre que um item monitorado ultrapassar um limite pré-estabelecido em uma trigger o Zabbix enviará um e-mail de alerta para o usuário que foi configurado. 3 RESULTADOS E DISCUSSÃO Com o processo descrito na metodologia foram criadas templates para sistemas operacionais Windows e Linux, elaborado um mecanismo de alerta por e- mail e criados os seguintes gráficos.
  • 14. Figura 9 – Gráficos de itens monitorados A partir dos gráficos acima é possibilitado ao administrador de rede ter em tempo real as informações sobre o hardware e a sua performance sendo possível identificar possíveis gargalos. Foi realizado um teste de envio de alerta por e-mail com uma máquina Windows Server 2008, onde foi criado um arquivo grande o suficiente para diminuir o espaço em disco para menos de 20 por cento. Quando o espaço livre no disco C: chegou a menos de 20 por cento conforme a figura 11 foi disparada uma trigger que gerou uma action que realizou o envio de um e-mail para o administrador de rede alertando que espaço livre no disco C: do Windows Server 2008 é menor que 20 por cento com o status problem conforme figura abaixo: Figura 10 – E-mail enviado pelo Zabbix com status problem Ao apagarmos alguns arquivos no disco C: para liberamos um espaço livre maior que 20 por cento, o Zabbix envia outro e-mail para o administrador de rede com o status ok conforme figura abaixo: Figura 11 – E-mail enviado pelo Zabbix com status ok
  • 15. Não foi realizado o monitoramento do switch 3com por falta de tempo para pesquisar o método de configuração de consulta snmp e realizar a configuração do mesmo. CONSIDERAÇÕES FINAIS Foram demonstradas algumas das funcionalidades do Zabbix para monitoramento de ativos de rede, muitas destas não foram testadas, ficando para um estudo futuro como por exemplo a execução de comandos e scripts nos hosts de forma automatizada, auto descoberta de rede, entre outros. REFERÊNCIAS: LOPES, Márcio; Gerenciamento de redes TCP/IP: Monitoramento da taxa de utilização de enlaces em rede ethernet usando a ferramenta Zabbix:2008 Manual do Zabbix versão 1.8. Disponível em <https://www.zabbix.com/documentation/pt/1.8/complete> Acessado em: Agosto de 2013 PINHEIRO, Ricardo; Monitoramento de servidores com Zabbix. Disponível em <www.cooperati.com.br> Acesso em: Agosto de 2013 SPINOLA, ADAIL; Aprendendo Zabbix. Disponível em <www.spinola.net.br> Acesso em: Agosto de 2013 TANENBAUM, Andrews; Redes de Computadores: 4ªEdição: 2003
