NR 12 - lixadeira...................pptx

TRISEG ENGENHARIA E
MEDICINA OCUPACIONAL

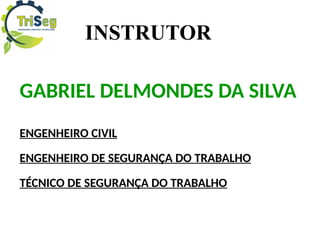

INSTRUTOR
GABRIEL DELMONDES DA SILVA
ENGENHEIRO CIVIL
ENGENHEIRO DE SEGURANÇA DO TRABALHO
TÉCNICO DE SEGURANÇA DO TRABALHO

NR-12 - SEGURANÇA NO TRABALHO EM
MÁQUINAS E EQUIPAMENTOS

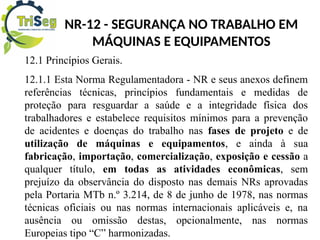

12.1 Princípios Gerais.
12.1.1 Esta Norma Regulamentadora - NR e seus anexos definem
referências técnicas, princípios fundamentais e medidas de
proteção para resguardar a saúde e a integridade física dos
trabalhadores e estabelece requisitos mínimos para a prevenção
de acidentes e doenças do trabalho nas fases de projeto e de
utilização de máquinas e equipamentos, e ainda à sua
fabricação, importação, comercialização, exposição e cessão a
qualquer título, em todas as atividades econômicas, sem
prejuízo da observância do disposto nas demais NRs aprovadas
pela Portaria MTb n.º 3.214, de 8 de junho de 1978, nas normas
técnicas oficiais ou nas normas internacionais aplicáveis e, na
ausência ou omissão destas, opcionalmente, nas normas
Europeias tipo “C” harmonizadas.

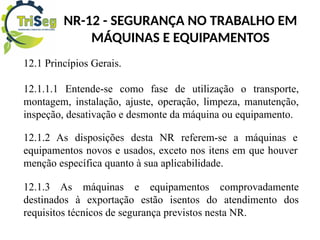

12.1.1.1 Entende-se como fase de utilização o transporte,
montagem, instalação, ajuste, operação, limpeza, manutenção,
inspeção, desativação e desmonte da máquina ou equipamento.
12.1.2 As disposições desta NR referem-se a máquinas e
equipamentos novos e usados, exceto nos itens em que houver
menção específica quanto à sua aplicabilidade.
12.1.3 As máquinas e equipamentos comprovadamente
destinados à exportação estão isentos do atendimento dos
requisitos técnicos de segurança previstos nesta NR.

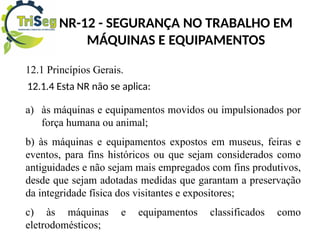

12.1.4 Esta NR não se aplica:
a) às máquinas e equipamentos movidos ou impulsionados por
força humana ou animal;
b) às máquinas e equipamentos expostos em museus, feiras e
eventos, para fins históricos ou que sejam considerados como
antiguidades e não sejam mais empregados com fins produtivos,
desde que sejam adotadas medidas que garantam a preservação
da integridade física dos visitantes e expositores;
c) às máquinas e equipamentos classificados como
eletrodomésticos;

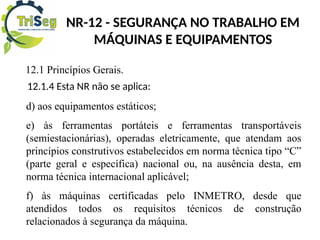

12.1.4 Esta NR não se aplica:
d) aos equipamentos estáticos;
e) às ferramentas portáteis e ferramentas transportáveis
(semiestacionárias), operadas eletricamente, que atendam aos
princípios construtivos estabelecidos em norma técnica tipo “C”
(parte geral e específica) nacional ou, na ausência desta, em
norma técnica internacional aplicável;
f) às máquinas certificadas pelo INMETRO, desde que
atendidos todos os requisitos técnicos de construção
relacionados à segurança da máquina.

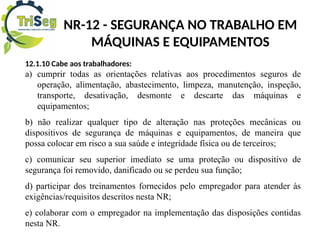

12.1.10 Cabe aos trabalhadores:
a) cumprir todas as orientações relativas aos procedimentos seguros de
operação, alimentação, abastecimento, limpeza, manutenção, inspeção,
transporte, desativação, desmonte e descarte das máquinas e
equipamentos;
b) não realizar qualquer tipo de alteração nas proteções mecânicas ou
dispositivos de segurança de máquinas e equipamentos, de maneira que
possa colocar em risco a sua saúde e integridade física ou de terceiros;
c) comunicar seu superior imediato se uma proteção ou dispositivo de
segurança foi removido, danificado ou se perdeu sua função;
d) participar dos treinamentos fornecidos pelo empregador para atender às
exigências/requisitos descritos nesta NR;
e) colaborar com o empregador na implementação das disposições contidas
nesta NR.

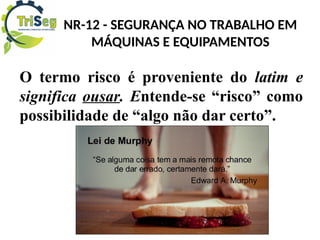

O termo risco é proveniente do latim e
significa ousar. Entende-se “risco” como
possibilidade de “algo não dar certo”.

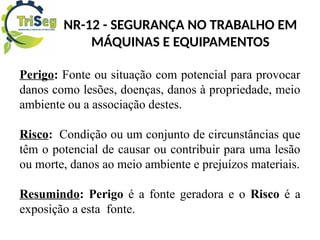

Perigo: Fonte ou situação com potencial para provocar
danos como lesões, doenças, danos à propriedade, meio
ambiente ou a associação destes.
Risco: Condição ou um conjunto de circunstâncias que
têm o potencial de causar ou contribuir para uma lesão
ou morte, danos ao meio ambiente e prejuízos materiais.
Resumindo: Perigo é a fonte geradora e o Risco é a
exposição a esta fonte.

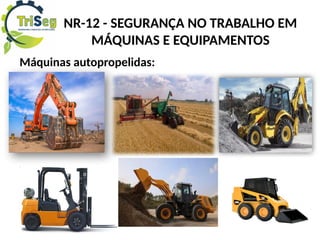

Máquinas autopropelidas:

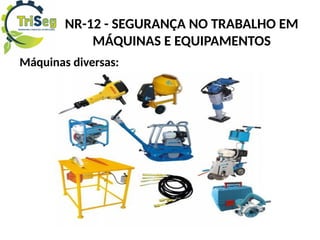

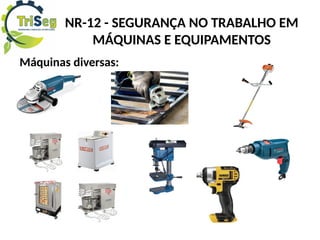

Máquinas diversas:

Manual do operador...

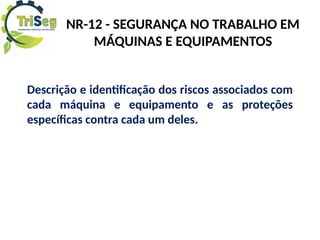

Descrição e identificação dos riscos associados com
cada máquina e equipamento e as proteções
específicas contra cada um deles.

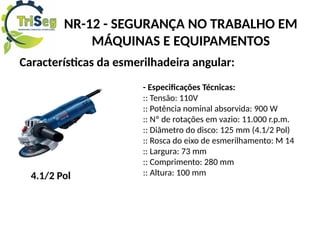

Características da esmerilhadeira angular:
- Especificações Técnicas:
:: Tensão: 110V
:: Potência nominal absorvida: 900 W
:: Nº de rotações em vazio: 11.000 r.p.m.
:: Diâmetro do disco: 125 mm (4.1/2 Pol)
:: Rosca do eixo de esmerilhamento: M 14
:: Largura: 73 mm
:: Comprimento: 280 mm
:: Altura: 100 mm
4.1/2 Pol

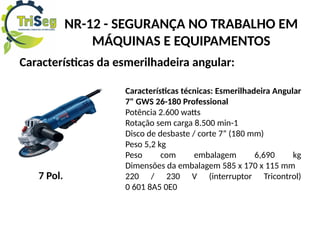

Características da esmerilhadeira angular:
7 Pol.
Características técnicas: Esmerilhadeira Angular
7" GWS 26-180 Professional
Potência 2.600 watts
Rotação sem carga 8.500 min-1
Disco de desbaste / corte 7” (180 mm)
Peso 5,2 kg
Peso com embalagem 6,690 kg
Dimensões da embalagem 585 x 170 x 115 mm
220 / 230 V (interruptor Tricontrol)
0 601 8A5 0E0

USO DE LIXADEIRA ELÉTRICA
As lixadeiras ou esmerilhadeiras são equipamentos portáteis
destinados ao corte e desbaste de peças. As rotações mais
elevadas vão de 8000 a 14000 rpm.

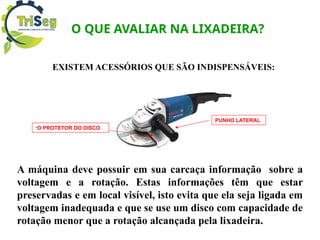

O QUE AVALIAR NA LIXADEIRA?
EXISTEM ACESSÓRIOS QUE SÃO INDISPENSÁVEIS:
A máquina deve possuir em sua carcaça informação sobre a
voltagem e a rotação. Estas informações têm que estar
preservadas e em local visível, isto evita que ela seja ligada em
voltagem inadequada e que se use um disco com capacidade de
rotação menor que a rotação alcançada pela lixadeira.
-O PROTETOR DO DISCO
PUNHO LATERAL

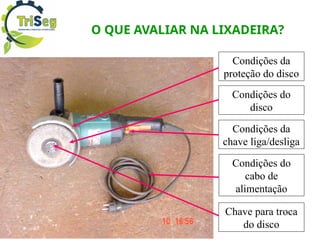

O QUE AVALIAR NA LIXADEIRA?
Condições da
proteção do disco
Condições do
disco
Condições do
cabo de
alimentação
Condições da
chave liga/desliga
Chave para troca
do disco

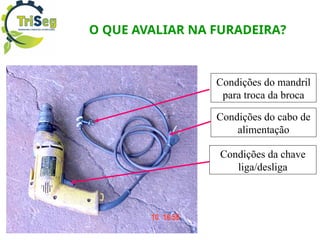

O QUE AVALIAR NA FURADEIRA?
Condições da chave
liga/desliga
Condições do cabo de
alimentação
Condições do mandril
para troca da broca

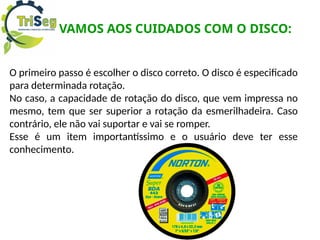

VAMOS AOS CUIDADOS COM O DISCO:
O primeiro passo é escolher o disco correto. O disco é especificado
para determinada rotação.
No caso, a capacidade de rotação do disco, que vem impressa no
mesmo, tem que ser superior a rotação da esmerilhadeira. Caso
contrário, ele não vai suportar e vai se romper.
Esse é um item importantíssimo e o usuário deve ter esse
conhecimento.

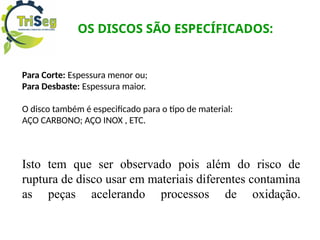

OS DISCOS SÃO ESPECÍFICADOS:
Para Corte: Espessura menor ou;
Para Desbaste: Espessura maior.
O disco também é especificado para o tipo de material:
AÇO CARBONO; AÇO INOX , ETC.
Isto tem que ser observado pois além do risco de
ruptura de disco usar em materiais diferentes contamina
as peças acelerando processos de oxidação.

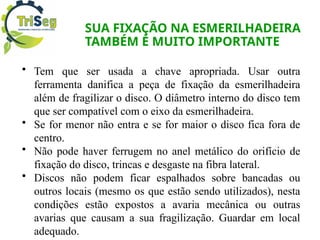

SUA FIXAÇÃO NA ESMERILHADEIRA
TAMBÉM É MUITO IMPORTANTE
• Tem que ser usada a chave apropriada. Usar outra
ferramenta danifica a peça de fixação da esmerilhadeira
além de fragilizar o disco. O diâmetro interno do disco tem
que ser compatível com o eixo da esmerilhadeira.
• Se for menor não entra e se for maior o disco fica fora de
centro.
• Não pode haver ferrugem no anel metálico do orifício de
fixação do disco, trincas e desgaste na fibra lateral.
• Discos não podem ficar espalhados sobre bancadas ou
outros locais (mesmo os que estão sendo utilizados), nesta
condições estão expostos a avaria mecânica ou outras
avarias que causam a sua fragilização. Guardar em local
adequado.

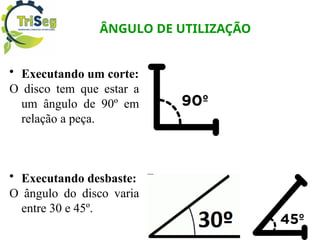

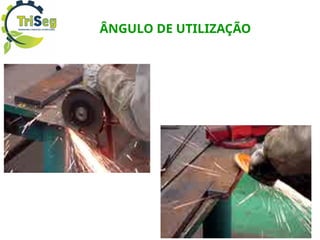

ÂNGULO DE UTILIZAÇÃO
• Executando um corte:
O disco tem que estar a
um ângulo de 90º em
relação a peça.
• Executando desbaste:
O ângulo do disco varia
entre 30 e 45º.

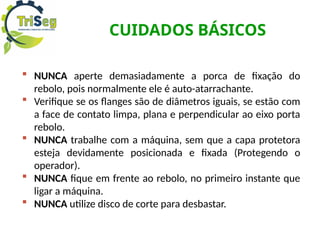

CUIDADOS BÁSICOS
 NUNCA aperte demasiadamente a porca de fixação do
rebolo, pois normalmente ele é auto-atarrachante.
 Verifique se os flanges são de diâmetros iguais, se estão com
a face de contato limpa, plana e perpendicular ao eixo porta
rebolo.
 NUNCA trabalhe com a máquina, sem que a capa protetora
esteja devidamente posicionada e fixada (Protegendo o
operador).
 NUNCA fique em frente ao rebolo, no primeiro instante que
ligar a máquina.
 NUNCA utilize disco de corte para desbastar.

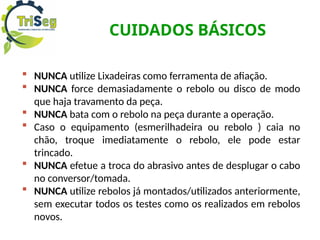

CUIDADOS BÁSICOS
 NUNCA utilize Lixadeiras como ferramenta de afiação.
 NUNCA force demasiadamente o rebolo ou disco de modo
que haja travamento da peça.
 NUNCA bata com o rebolo na peça durante a operação.
 Caso o equipamento (esmerilhadeira ou rebolo ) caia no
chão, troque imediatamente o rebolo, ele pode estar
trincado.
 NUNCA efetue a troca do abrasivo antes de desplugar o cabo
no conversor/tomada.
 NUNCA utilize rebolos já montados/utilizados anteriormente,
sem executar todos os testes como os realizados em rebolos
novos.

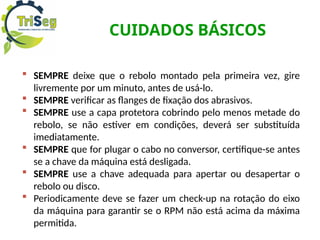

CUIDADOS BÁSICOS
 SEMPRE deixe que o rebolo montado pela primeira vez, gire
livremente por um minuto, antes de usá-lo.
 SEMPRE verificar as flanges de fixação dos abrasivos.
 SEMPRE use a capa protetora cobrindo pelo menos metade do
rebolo, se não estiver em condições, deverá ser substituída
imediatamente.
 SEMPRE que for plugar o cabo no conversor, certifique-se antes
se a chave da máquina está desligada.
 SEMPRE use a chave adequada para apertar ou desapertar o
rebolo ou disco.
 Periodicamente deve se fazer um check-up na rotação do eixo
da máquina para garantir se o RPM não está acima da máxima
permitida.

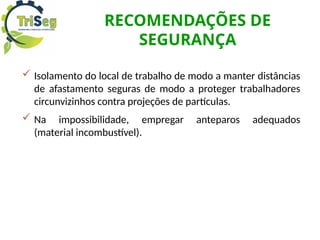

RECOMENDAÇÕES DE
SEGURANÇA
 Isolamento do local de trabalho de modo a manter distâncias
de afastamento seguras de modo a proteger trabalhadores
circunvizinhos contra projeções de partículas.
 Na impossibilidade, empregar anteparos adequados
(material incombustível).

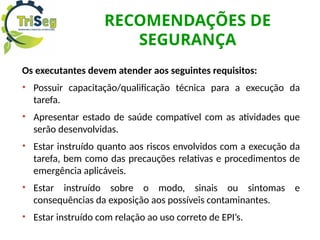

RECOMENDAÇÕES DE
SEGURANÇA
Os executantes devem atender aos seguintes requisitos:
• Possuir capacitação/qualificação técnica para a execução da
tarefa.
• Apresentar estado de saúde compatível com as atividades que
serão desenvolvidas.
• Estar instruído quanto aos riscos envolvidos com a execução da
tarefa, bem como das precauções relativas e procedimentos de
emergência aplicáveis.
• Estar instruído sobre o modo, sinais ou sintomas e
consequências da exposição aos possíveis contaminantes.
• Estar instruído com relação ao uso correto de EPI’s.

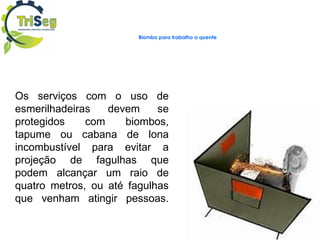

Biombo para trabalho a quente
Os serviços com o uso de
esmerilhadeiras devem se
protegidos com biombos,
tapume ou cabana de lona
incombustível para evitar a
projeção de fagulhas que
podem alcançar um raio de
quatro metros, ou até fagulhas
que venham atingir pessoas.

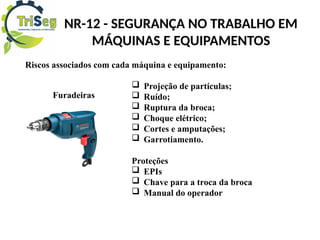

Riscos associados com cada máquina e equipamento:
 Projeção de partículas;
 Ruído;
 Ruptura da broca;
 Choque elétrico;
 Cortes e amputações;
 Garrotiamento.
Proteções
 EPIs
 Chave para a troca da broca
 Manual do operador
Furadeiras

 Ruído;
 Faíscas;
 Poeira;
 Ruptura do disco;
 Choque elétrico;
 Cortes e amputações;
 Garrotiamento.
Proteções
 EPIs
 Protetor de disco
 Trava do disco para substituição
 Chave para a troca do disco
 Manual do operador
Esmerilhadeira

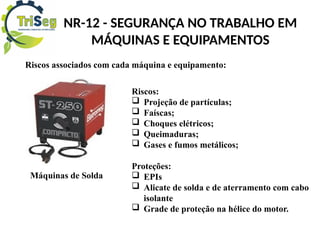

Riscos:
 Faíscas;
 Choques elétricos;
 Queimaduras;
 Gases e fumos metálicos;
Proteções:
 EPIs
 Alicate de solda e de aterramento com cabo
isolante
 Grade de proteção na hélice do motor.
Máquinas de Solda

Riscos associados com cada máquina e equipamento, e suas proteções:
Riscos:
 Ruído;
 Tombamento;
 Atropelamentos;
 Esmagamentos.
Proteções:
 Cabine com ar condicionado
 EPIs
 Manual do Operador
 Sinalização de Advertência e Sinal Sonoro
 Bloqueios
 Travas de segurança para os pistões.
Máquinas Autopropelida

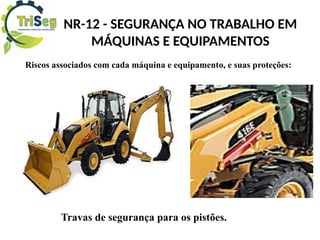

Riscos associados com cada máquina e equipamento, e suas proteções:
Travas de segurança para os pistões.

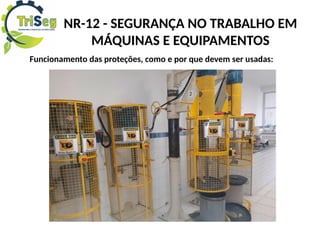

Funcionamento das proteções, como e por que devem ser usadas:
As proteções em máquinas e equipamentos tem por objetivo,
proteger e resguardar a saúde e a integridade física dos
trabalhadores.
Uso das proteções?
- Para a operação
- Limpeza
- Manutenção
As proteções só podem ser removidas para que possa ser feito a
manutenções e ou limpeza, sendo que logo após devem ser
e=recolocadas novamente.

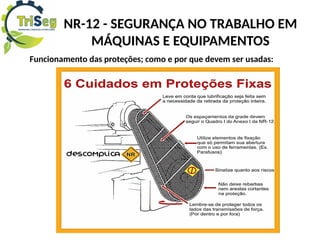

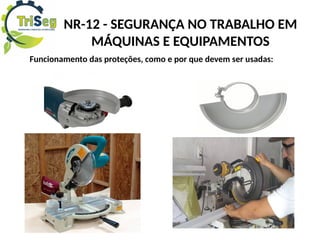

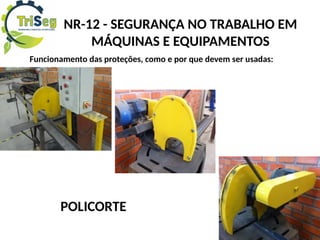

Funcionamento das proteções; como e por que devem ser usadas:

POLICORTE

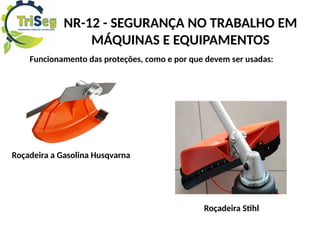

Roçadeira a Gasolina Husqvarna
Roçadeira Stihl

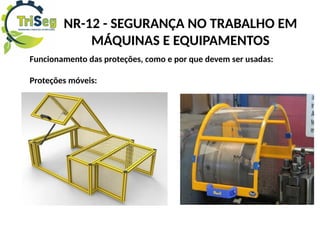

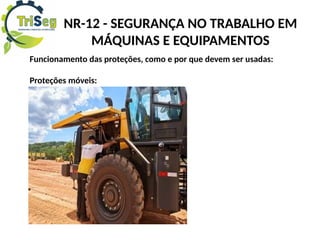

Proteções móveis:

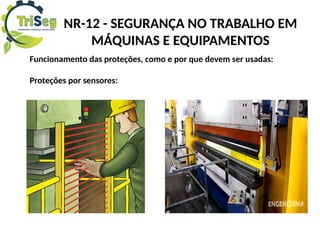

Proteções por sensores:

Dispositivos de Emergência:

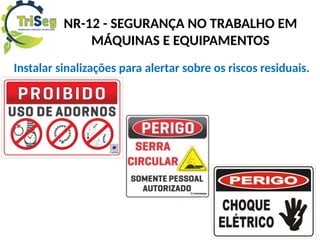

Instalar sinalizações para alertar sobre os riscos residuais.

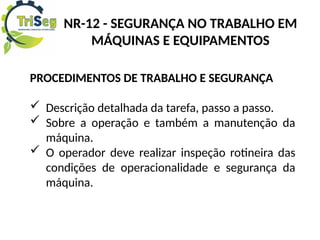

PROCEDIMENTOS DE TRABALHO E SEGURANÇA
 Descrição detalhada da tarefa, passo a passo.
 Sobre a operação e também a manutenção da
máquina.
 O operador deve realizar inspeção rotineira das
condições de operacionalidade e segurança da
máquina.

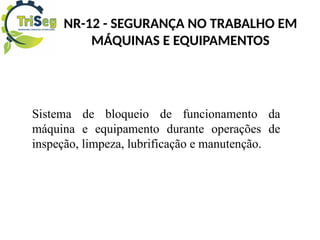

Sistema de bloqueio de funcionamento da
máquina e equipamento durante operações de
inspeção, limpeza, lubrificação e manutenção.

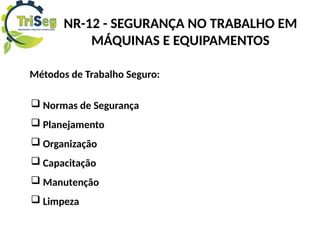

Métodos de Trabalho Seguro:
 Normas de Segurança
 Planejamento
 Organização
 Capacitação
 Manutenção
 Limpeza

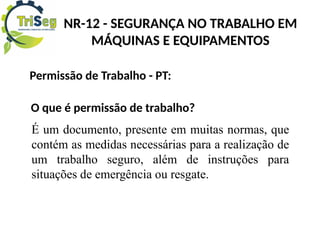

Permissão de Trabalho - PT:
O que é permissão de trabalho?
É um documento, presente em muitas normas, que
contém as medidas necessárias para a realização de
um trabalho seguro, além de instruções para
situações de emergência ou resgate.

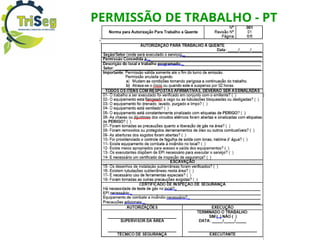

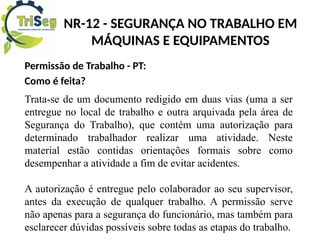

Permissão de Trabalho - PT:
Como é feita?
Trata-se de um documento redigido em duas vias (uma a ser
entregue no local de trabalho e outra arquivada pela área de
Segurança do Trabalho), que contém uma autorização para
determinado trabalhador realizar uma atividade. Neste
material estão contidas orientações formais sobre como
desempenhar a atividade a fim de evitar acidentes.
A autorização é entregue pelo colaborador ao seu supervisor,
antes da execução de qualquer trabalho. A permissão serve
não apenas para a segurança do funcionário, mas também para
esclarecer dúvidas possíveis sobre todas as etapas do trabalho.

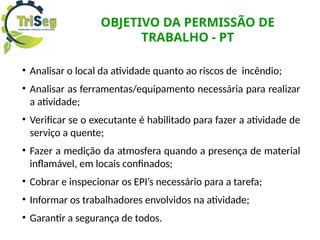

OBJETIVO DA PERMISSÃO DE
TRABALHO - PT
• Analisar o local da atividade quanto ao riscos de incêndio;
• Analisar as ferramentas/equipamento necessária para realizar
a atividade;
• Verificar se o executante é habilitado para fazer a atividade de
serviço a quente;
• Fazer a medição da atmosfera quando a presença de material
inflamável, em locais confinados;
• Cobrar e inspecionar os EPI’s necessário para a tarefa;
• Informar os trabalhadores envolvidos na atividade;
• Garantir a segurança de todos.

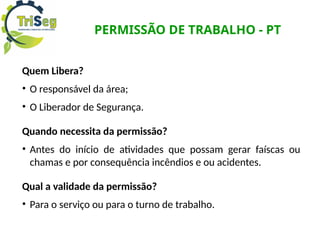

PERMISSÃO DE TRABALHO - PT
Quem Libera?
• O responsável da área;
• O Liberador de Segurança.
Quando necessita da permissão?
• Antes do início de atividades que possam gerar faíscas ou
chamas e por consequência incêndios e ou acidentes.
Qual a validade da permissão?
• Para o serviço ou para o turno de trabalho.

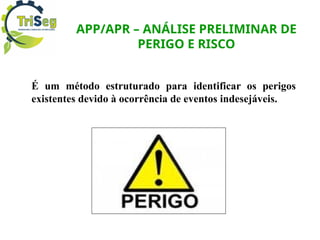

APP/APR – ANÁLISE PRELIMINAR DE
PERIGO E RISCO
É um método estruturado para identificar os perigos
existentes devido à ocorrência de eventos indesejáveis.

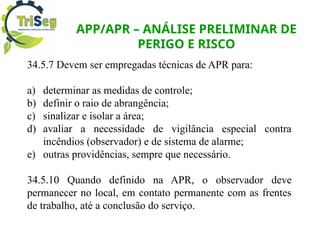

APP/APR – ANÁLISE PRELIMINAR DE
PERIGO E RISCO
34.5.7 Devem ser empregadas técnicas de APR para:
a) determinar as medidas de controle;
b) definir o raio de abrangência;
c) sinalizar e isolar a área;
d) avaliar a necessidade de vigilância especial contra
incêndios (observador) e de sistema de alarme;
e) outras providências, sempre que necessário.
34.5.10 Quando definido na APR, o observador deve
permanecer no local, em contato permanente com as frentes
de trabalho, até a conclusão do serviço.

O QUE AVALIAR QUANTO AO RISCO
DE INCÊNDIO?
As centelhas, emanadas no corte e lixamento de
metais, são capazes de causar a explosão de
substâncias inflamáveis.
Se possível, nunca efetuar nenhum trabalho dessa
natureza em áreas que envolvam gases, vapores,
líquidos inflamáveis ou ambientes que contenham pós
ou fibras que possam gerar explosão.

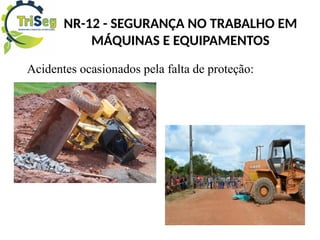

Acidentes ocasionados pela falta de proteção:

OBRIGADO A TODOS
TRABALHO SÓ SE FOR COM SEGURANÇA

NR 12 - lixadeira...................pptx

Mais conteúdo relacionado

Semelhante a NR 12 - lixadeira...................pptx

Mais de TRISEGENGENHARIAEMED

Último

NR 12 - lixadeira...................pptx
