1. Manuseio de
esquadros
Responsável: Carolina Ângelo Jerônimo Domingues

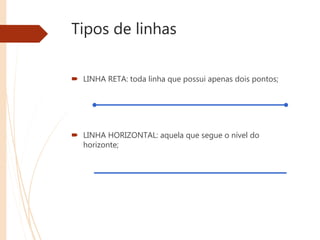

2. Tipos de linhas
 LINHA RETA: toda linha que possui apenas dois pontos;
 LINHA HORIZONTAL: aquela que segue o nível do
horizonte;

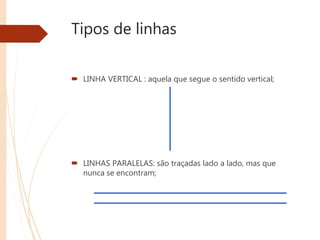

3. Tipos de linhas
 LINHA VERTICAL : aquela que segue o sentido vertical;
 LINHAS PARALELAS: são traçadas lado a lado, mas que
nunca se encontram;

4. Tipos de linhas

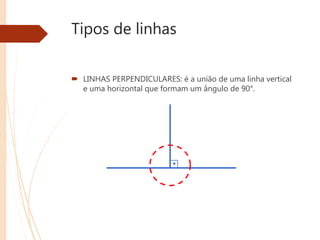

 LINHAS PERPENDICULARES: é a união de uma linha vertical
e uma horizontal que formam um ângulo de 90°.

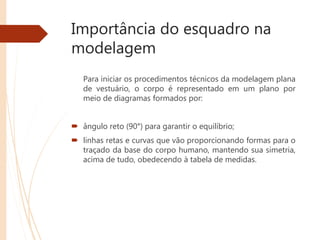

5. Importância do esquadro na
modelagem
Para iniciar os procedimentos técnicos da modelagem plana
de vestuário, o corpo é representado em um plano por
meio de diagramas formados por:
 ângulo reto (90°) para garantir o equilíbrio;
 linhas retas e curvas que vão proporcionando formas para o
traçado da base do corpo humano, mantendo sua simetria,
acima de tudo, obedecendo à tabela de medidas.

6. Como utilizar o ângulo reto
(90°) na modelagem?

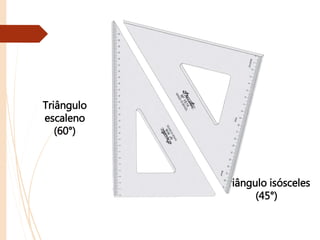

7. Triângulo
escaleno
(60°)
Triângulo isósceles
(45°)

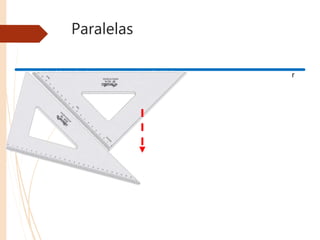

8. Paralelas
r

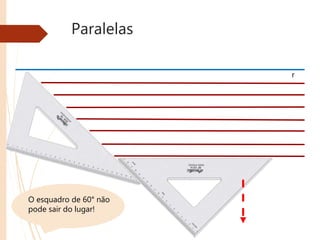

9. Paralelas
r
O esquadro de 60° não
pode sair do lugar!

10. Perpendiculares
r

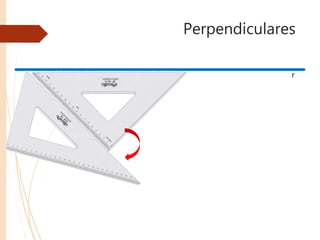

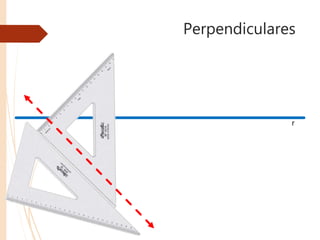

11. Perpendiculares
r

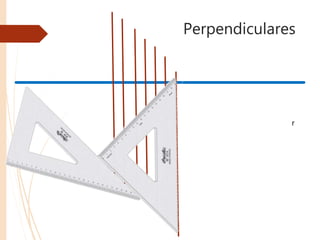

12. Perpendiculares
r

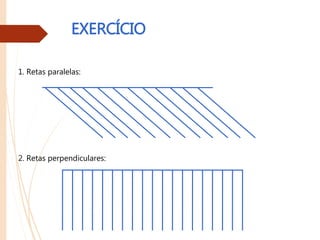

13. EXERCÍCIO
1. Retas paralelas:
2. Retas perpendiculares:

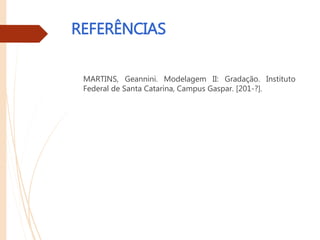

14. REFERÊNCIAS
MARTINS, Geannini. Modelagem II: Gradação. Instituto
Federal de Santa Catarina, Campus Gaspar. [201-?].
