O documento discute o sistema CAD/CAM (Computer aided design/Computer aided manufacturing) e como ele pode ser usado para modelagem computadorizada de moldes na indústria têxtil. Detalha os benefícios do sistema, como maior precisão, visualização do produto, redução de desperdícios e aumento da lucratividade. Também explica como o software permite encaixes automáticos de moldes para melhor aproveitamento do tecido.

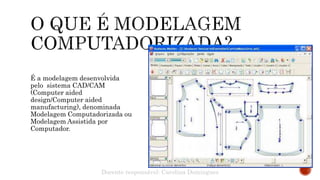

2. É a modelagem desenvolvida
pelo sistema CAD/CAM
(Computer aided
design/Computer aided
manufacturing), denominada
Modelagem Computadorizada ou
Modelagem Assistida por
Computador.
Docente responsável: Carolina Domingues
4. Mais rápido;
Mais preciso;
Permite visualização do produto;
Já inclui os volumes;
Gera mais lucratividade;
Não depende do uso de papéis e réguas;
Simplifica as etapas;
Permite prova virtual do produto;
Reduz o desperdício de papel (mais ecológica);
Faz encaixes automáticos;
Maior aproveitamento;
Docente responsável: Carolina Domingues

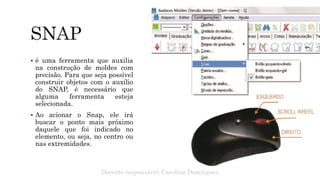

12. é uma ferramenta que auxilia
na construção de moldes com
precisão. Para que seja possível
construir objetos com o auxílio
do SNAP, é necessário que
alguma ferramenta esteja
selecionada.
Ao acionar o Snap, ele irá
buscar o ponto mais próximo
daquele que foi indicado no
elemento, ou seja, no centro ou
nas extremidades.
Docente responsável: Carolina Domingues

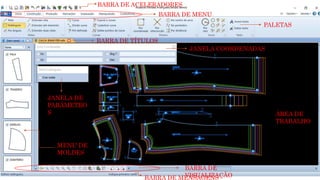

13. BARRA DE MENU
BARRA DE
VISUALIZAÇÃOBARRA DE MENSAGENS
ÁREA DE
TRABALHO
MENU DE
MOLDES
BARRA DE ACELERADORES
PALETAS
BARRA DE TÍTULOS
JANELA COORDENADAS
JANELA DE
PARÂMETRO
S

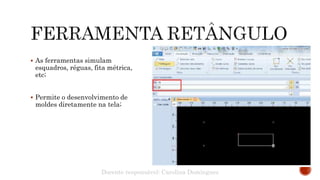

14. As ferramentas simulam
esquadros, réguas, fita métrica,
etc;
Permite o desenvolvimento de
moldes diretamente na tela;
Docente responsável: Carolina Domingues

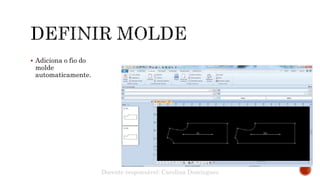

16. Adiciona o fio do
molde
automaticamente.
Docente responsável: Carolina Domingues

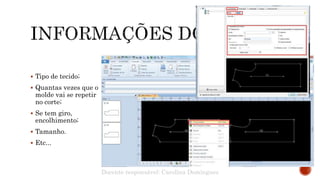

17. Tipo de tecido;
Quantas vezes que o
molde vai se repetir
no corte;
Se tem giro,
encolhimento;
Tamanho.
Etc...
Docente responsável: Carolina Domingues

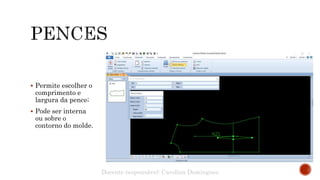

18. Permite escolher o
comprimento e
largura da pence;
Pode ser interna
ou sobre o
contorno do molde.
Docente responsável: Carolina Domingues

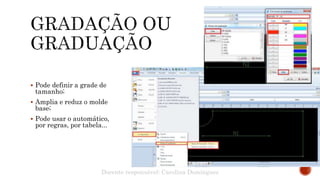

20. Pode definir a grade de
tamanho;
Amplia e reduz o molde
base;
Pode usar o automático,
por regras, por tabela...
Docente responsável: Carolina Domingues

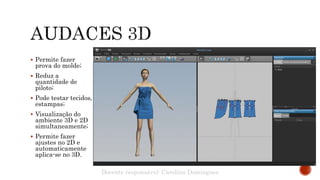

21. Permite fazer
prova do molde;
Reduz a
quantidade de
piloto;
Pode testar tecidos,
estampas;
Visualização do
ambiente 3D e 2D
simultaneamente;
Permite fazer
ajustes no 2D e
automaticamente
aplica-se no 3D.
Docente responsável: Carolina Domingues

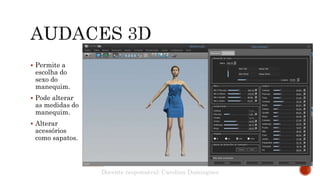

22. Permite a
escolha do
sexo do
manequim.
Pode alterar
as medidas do
manequim.
Alterar
acessórios
como sapatos.
Docente responsável: Carolina Domingues

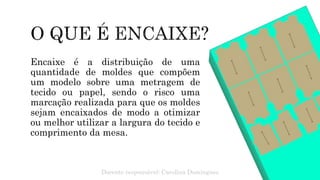

24. Encaixe é a distribuição de uma
quantidade de moldes que compõem
um modelo sobre uma metragem de
tecido ou papel, sendo o risco uma
marcação realizada para que os moldes
sejam encaixados de modo a otimizar
ou melhor utilizar a largura do tecido e
comprimento da mesa.
Docente responsável: Carolina Domingues

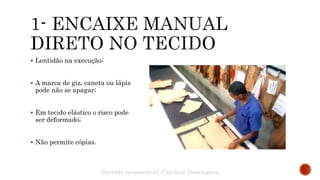

25. Lentidão na execução;
A marca de giz, caneta ou lápis
pode não se apagar;
Em tecido elástico o risco pode
ser deformado;
Não permite cópias.
Docente responsável: Carolina Domingues

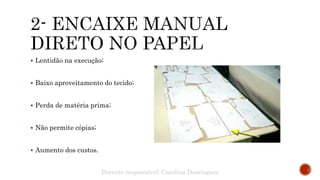

26. Lentidão na execução;
Baixo aproveitamento do tecido;
Perda de matéria prima;
Não permite cópias;
Aumento dos custos.
Docente responsável: Carolina Domingues
27. Melhor aproveitamento da matéria prima;
Nova forma de administrar a mão de obra;
Simplifica as operações;
Otimização do tempo de trabalho;
Otimiza a qualidade e precisão;
Aumenta a produtividade;
Vantagem competitiva;
Permite cópias;
Reduz custos.
Docente responsável: Carolina Domingues

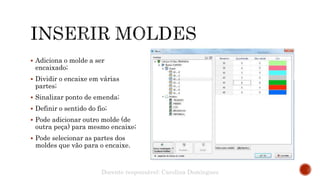

28. Adiciona o molde a ser
encaixado;
Dividir o encaixe em várias
partes;
Sinalizar ponto de emenda;
Definir o sentido do fio;
Pode adicionar outro molde (de
outra peça) para mesmo encaixe;
Pode selecionar as partes dos
moldes que vão para o encaixe.
Docente responsável: Carolina Domingues

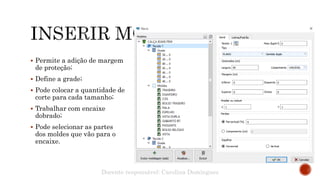

29. Permite a adição de margem
de proteção;
Define a grade;
Pode colocar a quantidade de
corte para cada tamanho;
Trabalhar com encaixe
dobrado;
Pode selecionar as partes
dos moldes que vão para o
encaixe.
Docente responsável: Carolina Domingues
30. Plano ou malha;
Largura e comprimento;
Ampliar ou reduzir moldes
(dilatação e encolhimento);
Listras horizontais ou verticais.
Docente responsável: Carolina Domingues

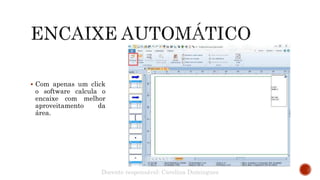

31. Com apenas um click
o software calcula o
encaixe com melhor
aproveitamento da
área.
Docente responsável: Carolina Domingues
