Este documento apresenta uma lista de exercícios de isostática com 5 questões sobre determinação de esforços internos em vigas e estruturas sob ação de cargas. As questões pedem o traçado de diagramas de esforços, cálculo de reações, determinação de valores de esforços em pontos específicos e localização de esforços máximos.

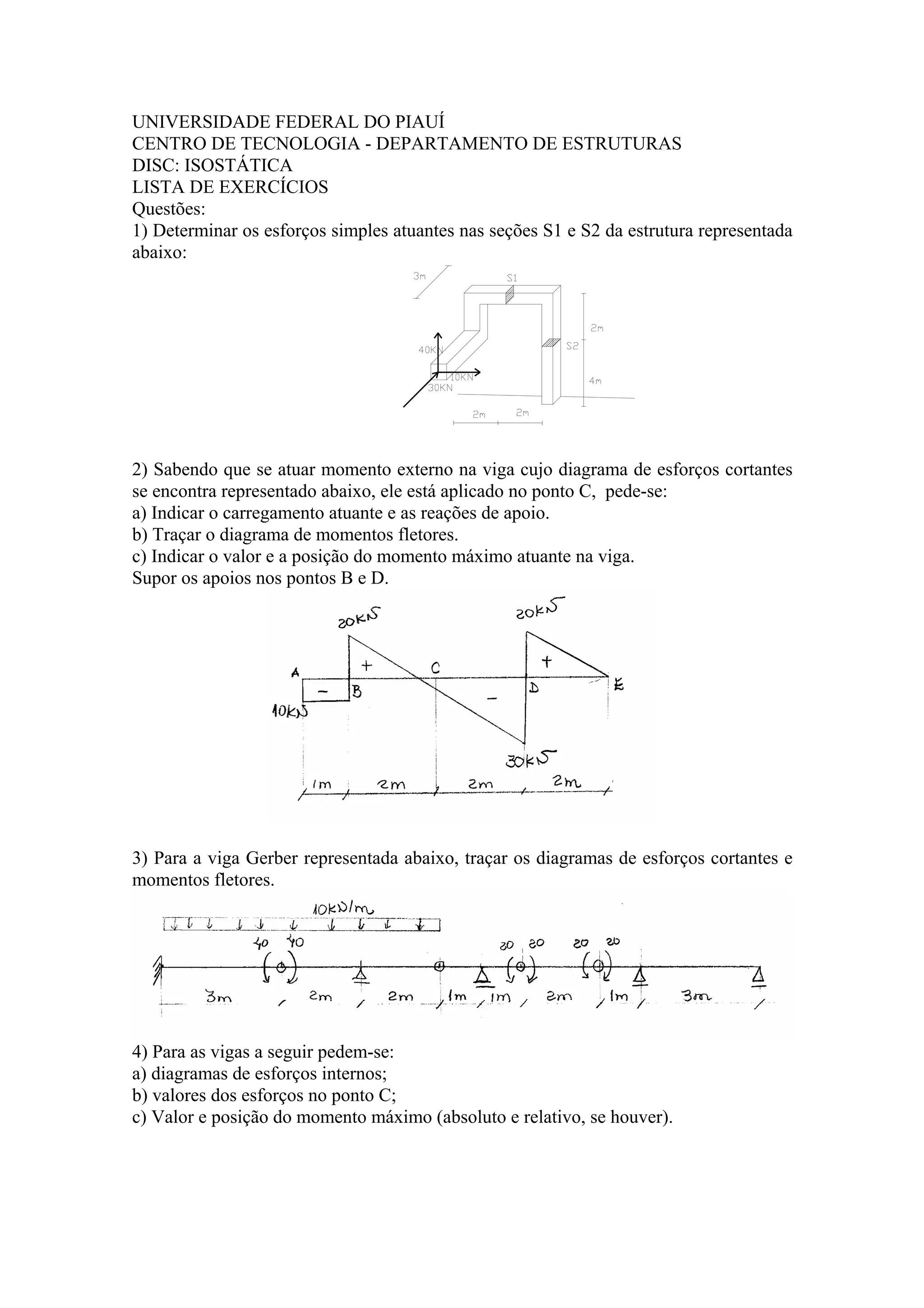

1. UNIVERSIDADE FEDERAL DO PIAUÍ
CENTRO DE TECNOLOGIA - DEPARTAMENTO DE ESTRUTURAS
DISC: ISOSTÁTICA
LISTA DE EXERCÍCIOS
Questões:
1) Determinar os esforços simples atuantes nas seções S1 e S2 da estrutura representada
abaixo:
2) Sabendo que se atuar momento externo na viga cujo diagrama de esforços cortantes
se encontra representado abaixo, ele está aplicado no ponto C, pede-se:
a) Indicar o carregamento atuante e as reações de apoio.
b) Traçar o diagrama de momentos fletores.
c) Indicar o valor e a posição do momento máximo atuante na viga.
Supor os apoios nos pontos B e D.
3) Para a viga Gerber representada abaixo, traçar os diagramas de esforços cortantes e
momentos fletores.
4) Para as vigas a seguir pedem-se:
a) diagramas de esforços internos;
b) valores dos esforços no ponto C;
c) Valor e posição do momento máximo (absoluto e relativo, se houver).

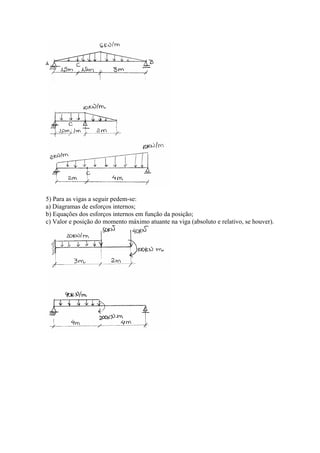

2. 5) Para as vigas a seguir pedem-se:
a) Diagramas de esforços internos;
b) Equações dos esforços internos em função da posição;
c) Valor e posição do momento máximo atuante na viga (absoluto e relativo, se houver).
