Aula sobre Partições e Raid

1. ADMINISTRAÇÃO DE REDES I ­ LINUX
Partições, Raid Frederico Madeira
LPIC­1, LPIC­2, CCNA
fred@madeira.eng.br
www.madeira.eng.br

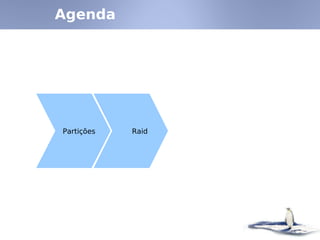

2. Agenda
Partições Raid

3. Partições
- Partição é uma sessão do disco rígido onde será criado um
sistema de arquivos.
- Sistema de arquivos é uma estrutura criada no disco
rígido (formatação lógica) que, após o particionamento,
permite que arquivos sejam criados removidos, copiados, etc.
- Existem diversos sistemas de arquivos.
- O sistema de arquivo principal é montado automaticamente,
demais devem ser montados manualmente através do
comando mount, ou através do arquivo /etc/fstab

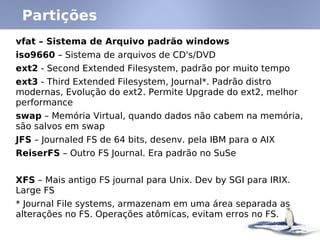

4. Partições
vfat – Sistema de Arquivo padrão windows
iso9660 – Sistema de arquivos de CD's/DVD
ext2 - Second Extended Filesystem, padrão por muito tempo
ext3 - Third Extended Filesystem, Journal*. Padrão distro
modernas, Evolução do ext2. Permite Upgrade do ext2, melhor
performance
swap – Memória Virtual, quando dados não cabem na memória,
são salvos em swap
JFS – Journaled FS de 64 bits, desenv. pela IBM para o AIX
ReiserFS – Outro FS Journal. Era padrão no SuSe
XFS – Mais antigo FS journal para Unix. Dev by SGI para IRIX.
Large FS
* Journal File systems, armazenam em uma área separada as
alterações no FS. Operações atômicas, evitam erros no FS.

5. Partições
- Podem ser primárias e estendidas
- Até 4 partições primárias
- Partições estendidas podem ser subdivididas e várias unidades
lógicas.
- Programas: gparted, qtparted, fdisk

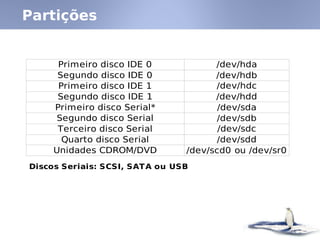

6. Partições
Primeiro disco IDE 0 /dev/hda
Segundo disco IDE 0 /dev/hdb
/dev/hdc
Primeiro disco IDE 1
/dev/hdd
Segundo disco IDE 1
Primeiro disco Serial* /dev/sda
Segundo disco Serial /dev/sdb
/dev/sdc
Terceiro disco Serial
Quarto disco Serial /dev/sdd
Unidades CDROM/DVD /dev/scd0 ou /dev/sr0
* Discos Seriais: SCSI, SATA ou USB

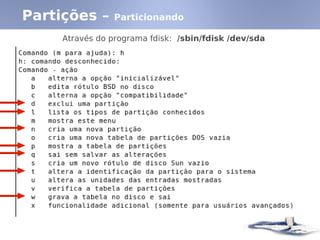

7. Partições – Particionando
Através do programa fdisk: /sbin/fdisk /dev/sda

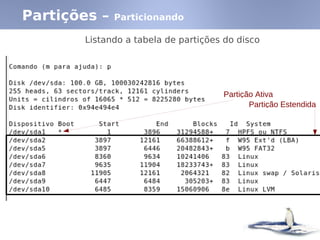

8. Partições – Particionando
Listando a tabela de partições do disco
Partição Ativa
Partição Estendida

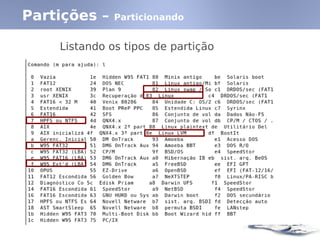

9. Partições – Particionando
Listando os tipos de partição

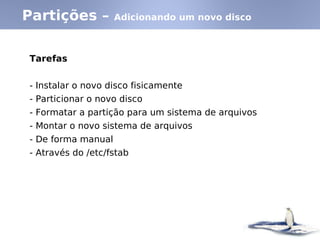

10. Partições – Adicionando um novo disco
Tarefas
- Instalar o novo disco fisicamente
- Particionar o novo disco
- Formatar a partição para um sistema de arquivos
- Montar o novo sistema de arquivos
- De forma manual
- Através do /etc/fstab

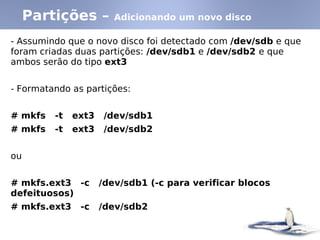

11. Partições – Adicionando um novo disco
- Assumindo que o novo disco foi detectado com /dev/sdb e que
foram criadas duas partições: /dev/sdb1 e /dev/sdb2 e que
ambos serão do tipo ext3
- Formatando as partições:
# mkfs -t ext3 /dev/sdb1
# mkfs -t ext3 /dev/sdb2
ou
# mkfs.ext3 -c /dev/sdb1 (-c para verificar blocos
defeituosos)
# mkfs.ext3 -c /dev/sdb2

12. Partições – Adicionando um novo disco
- Assumindo que /dev/sdb1 será a pasta /home e que /dev/sdb2
será a pasta /var/qmail
- Montando as partições (Manual)
# mount -t ext3 /dev/sdb1 /home
# mount -t ext3 /dev/sdb2 /var/qmail
Para desmontá-las:
# umount /dev/sdb1 (pelo dev)
# umount /var/qmail (pelo pto de montagem)

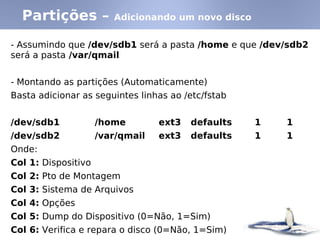

13. Partições – Adicionando um novo disco
- Assumindo que /dev/sdb1 será a pasta /home e que /dev/sdb2
será a pasta /var/qmail
- Montando as partições (Automaticamente)
Basta adicionar as seguintes linhas ao /etc/fstab
/dev/sdb1 /home ext3 defaults 1 1
/dev/sdb2 /var/qmail ext3 defaults 1 1
Onde:
Col 1: Dispositivo
Col 2: Pto de Montagem
Col 3: Sistema de Arquivos
Col 4: Opções
Col 5: Dump do Dispositivo (0=Não, 1=Sim)
Col 6: Verifica e repara o disco (0=Não, 1=Sim)

14. Partições – Adicionando um novo disco
Em caso de problemas no sistema de arquivo, roda-se os
comandos de verificação:
# fsck -t ext3 /dev/sdb1
# fsck.ext3 /dev/sdb1
Obs: deve ser feito com o sistema de arquivos desmontado, caso
contrário poderá danificar o FS.

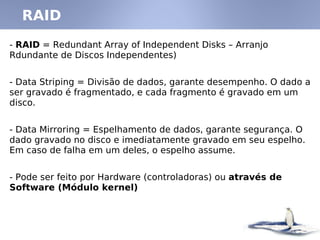

15. RAID
- RAID = Redundant Array of Independent Disks – Arranjo
Rdundante de Discos Independentes)
- Data Striping = Divisão de dados, garante desempenho. O dado a
ser gravado é fragmentado, e cada fragmento é gravado em um
disco.
- Data Mirroring = Espelhamento de dados, garante segurança. O
dado gravado no disco e imediatamente gravado em seu espelho.
Em caso de falha em um deles, o espelho assume.
- Pode ser feito por Hardware (controladoras) ou através de
Software (Módulo kernel)

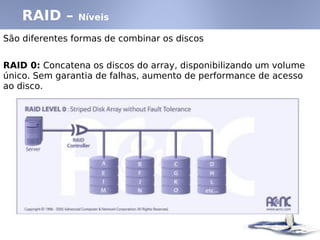

16. RAID – Níveis
São diferentes formas de combinar os discos
RAID 0: Concatena os discos do array, disponibilizando um volume
único. Sem garantia de falhas, aumento de performance de acesso
ao disco.

17. RAID – Níveis
RAID 1: Mantêm um espelho dos discos. Garante os dados. Não
faz striping dos dados. Necessário que discos sejam de mesmo
tamanho. Se houver algum problema em algum dos discos, após a
substituição, o sistema reconstituirá o espelho no novo disco.

18. RAID – Níveis
RAID 5: Concatena os discos (não na mesma proporção do RAID-
0). Esse tipo inclui um array de paridade rotativa, sendo estas
informações gravadas de forma redundante, os dados não são
gravado de forma redundante, em caso de perda, eles são
recuperados da paridade. Requer no mínimo 3 discos. Costuma-se
utilizar spare-disks que servem como mais uma forma de
redundância.

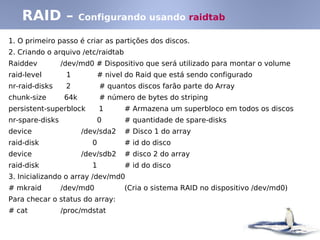

19. RAID – Configurando usando raidtab
1. O primeiro passo é criar as partições dos discos.
2. Criando o arquivo /etc/raidtab
Raiddev /dev/md0 # Dispositivo que será utilizado para montar o volume
raid-level 1 # nivel do Raid que está sendo configurado
nr-raid-disks 2 # quantos discos farão parte do Array
chunk-size 64k # número de bytes do striping
persistent-superblock 1 # Armazena um superbloco em todos os discos
nr-spare-disks 0 # quantidade de spare-disks
device /dev/sda2 # Disco 1 do array
raid-disk 0 # id do disco
device /dev/sdb2 # disco 2 do array
raid-disk 1 # id do disco
3. Inicializando o array /dev/md0
# mkraid /dev/md0 (Cria o sistema RAID no dispositivo /dev/md0)
Para checar o status do array:
# cat /proc/mdstat

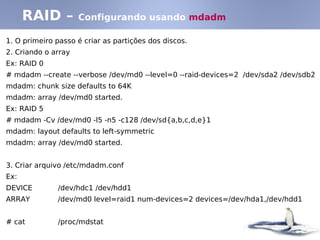

20. RAID – Configurando usando mdadm
1. O primeiro passo é criar as partições dos discos.
2. Criando o array
Ex: RAID 0
# mdadm --create --verbose /dev/md0 --level=0 --raid-devices=2 /dev/sda2 /dev/sdb2
mdadm: chunk size defaults to 64K
mdadm: array /dev/md0 started.
Ex: RAID 5
# mdadm -Cv /dev/md0 -l5 -n5 -c128 /dev/sd{a,b,c,d,e}1
mdadm: layout defaults to left-symmetric
mdadm: array /dev/md0 started.
3. Criar arquivo /etc/mdadm.conf
Ex:
DEVICE /dev/hdc1 /dev/hdd1
ARRAY /dev/md0 level=raid1 num-devices=2 devices=/dev/hda1,/dev/hdd1
# cat /proc/mdstat

21. RAID – Configurando
4. Uma vez que o array já está definido como um dispositivo, é
necessário formatá-lo e criar um sistema de arquivos do tipo ext3:
# mkfs.ext3 /dev/md0
5. O array está pronto para ser montado e utilizado pelo sistema:
# mount /dev/md0 /home
6. Alternativamente, podemos adicionar a linha abaixo ao
/etc/fstab
/dev/md0 /home ext3 defaults 0 0
