1. apoio:

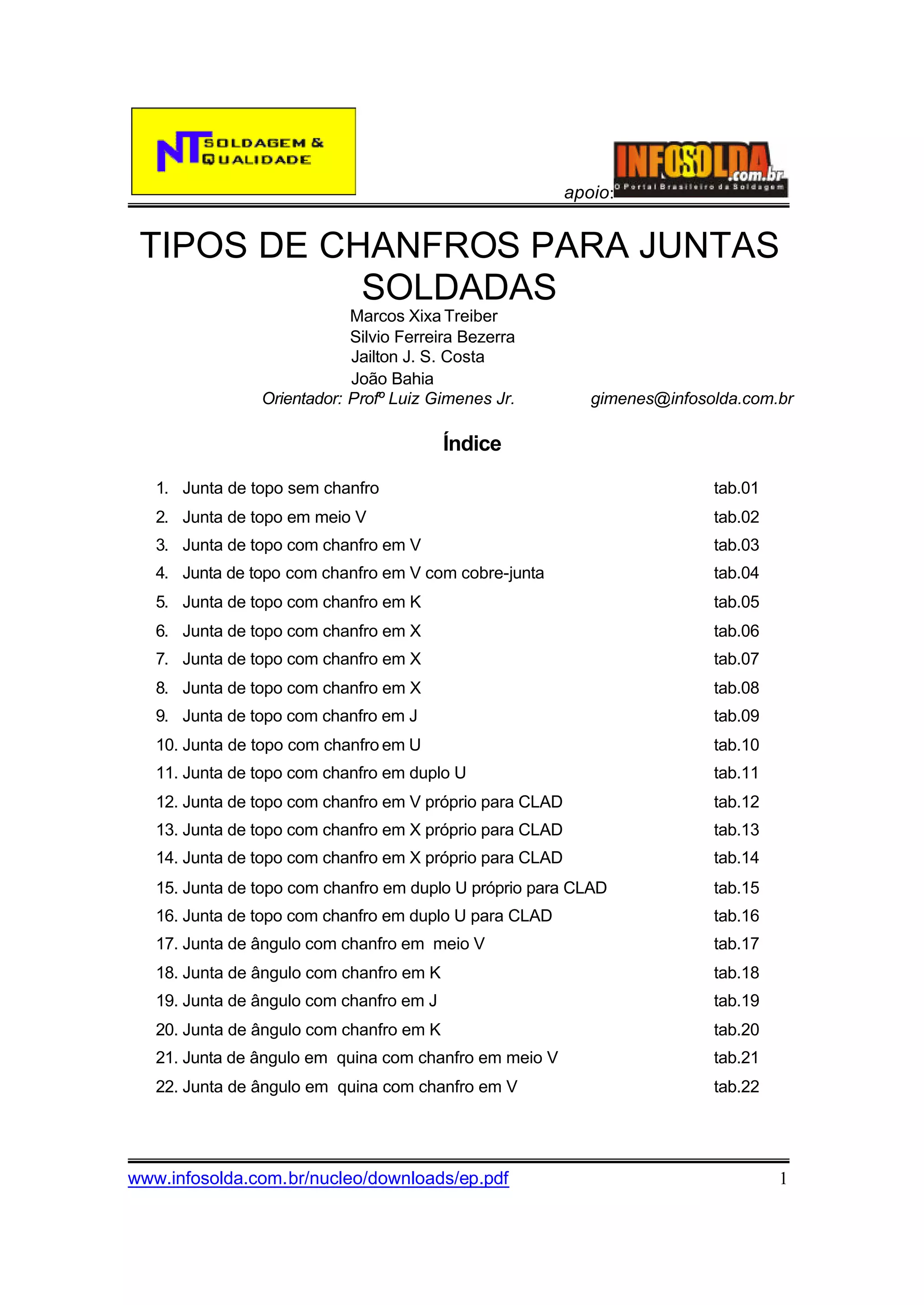

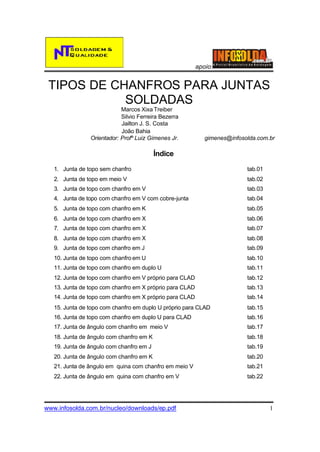

TIPOS DE CHANFROS PARA JUNTAS
SOLDADAS
Marcos Xixa Treiber
Silvio Ferreira Bezerra
Jailton J. S. Costa
João Bahia
Orientador: Profº Luiz Gimenes Jr.
gimenes@infosolda.com.br
Índice
1. Junta de topo sem chanfro
tab.01
2. Junta de topo em meio V
tab.02
3. Junta de topo com chanfro em V
tab.03
4. Junta de topo com chanfro em V com cobre-junta
tab.04
5. Junta de topo com chanfro em K
tab.05
6. Junta de topo com chanfro em X
tab.06
7. Junta de topo com chanfro em X
tab.07
8. Junta de topo com chanfro em X
tab.08

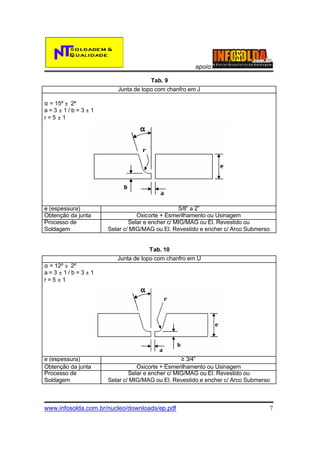

9. Junta de topo com chanfro em J
tab.09
10. Junta de topo com chanfro em U
tab.10
11. Junta de topo com chanfro em duplo U
tab.11
12. Junta de topo com chanfro em V próprio para CLAD
tab.12

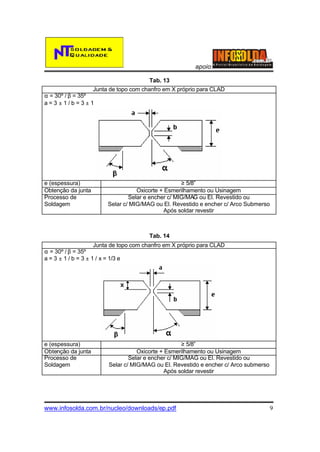

13. Junta de topo com chanfro em X próprio para CLAD
tab.13
14. Junta de topo com chanfro em X próprio para CLAD
tab.14

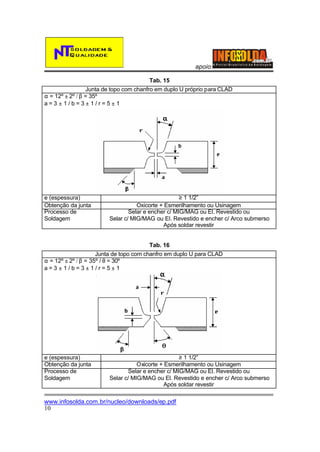

15. Junta de topo com chanfro em duplo U próprio para CLAD
tab.15
16. Junta de topo com chanfro em duplo U para CLAD
tab.16

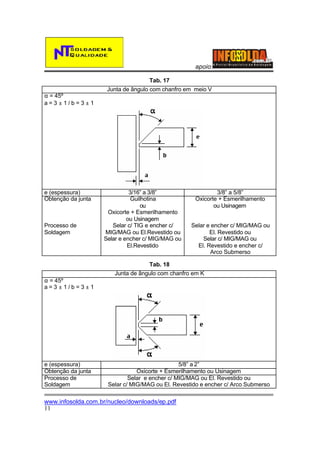

17. Junta de ângulo com chanfro em meio V
tab.17
18. Junta de ângulo com chanfro em K
tab.18
19. Junta de ângulo com chanfro em J
tab.19
20. Junta de ângulo com chanfro em K
tab.20

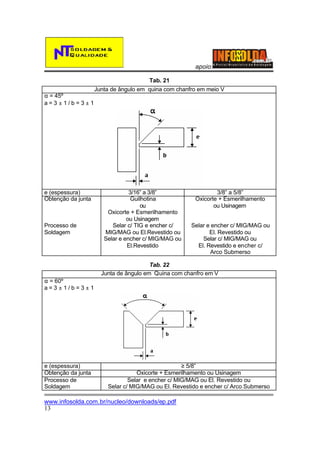

21. Junta de ângulo em quina com chanfro em meio V
tab.21
22. Junta de ângulo em quina com chanfro em V
tab.22
www.infosolda.com.br/nucleo/downloads/ep.pdf
1
2. apoio:

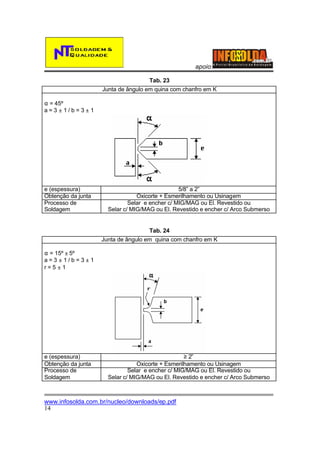

23. Junta de ângulo em quina com chanfro em K
tab.23
24. Junta de ângulo em quina com chanfro em K
tab.24
25. Junta de ângulo em quina com chanfro em J
tab.25
26. Junta de ângulo em quina com chanfro em duplo J
tab.26
www.infosolda.com.br/nucleo/downloads/ep.pdf
2
3. apoio:
Tab. 1
Junta de topo sem chanfro
a≤3
e (espessura)
Obtenção da junta
Processo de
Soldagem
≤ 1/8”
Guilhotina ou
Oxicorte +
Esmerilhamento
P/ a=3 - TIG
P/a<3 - MIG/MAG
ou El.Revestido
> 1/8” a 1/4”
Idem
P/a ≤3 - MIG/MAG
Ou El. Revestido
1/4”
Idem
P/a = 0
Submerso
-
Arco
Tab. 2
α = 45º
a≤ 3/b≤3
e (espessura)
Obtenção da junta
Junta de topo em meio V
> 3/8” a 1½”
Oxicorte + Esmerilhamento
ou Usinagem
1/4” a 3/8”
Guilhotina
ou
Oxicorte + Esmerilhamento
ou Usinagem
P/ a=3 selar c/ TIG
encher c/ MIG/MAG ou
El.Revestido
P/ a<3 selar e encher c/
MIG/MAG ou El.Revestido
P/a ≤3 selar e encher c/ MIG/MAG
ou El. Revestido ou
Selar c/ MIG/MAG ou
El. Revestido e encher c/
Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
3
Processo de
Soldagem
4. apoio:

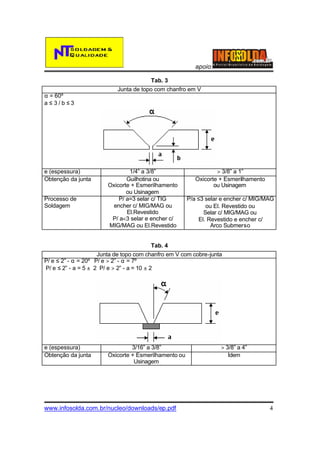

Tab. 3
α = 60º
a≤ 3/b≤3
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de topo com chanfro em V
1/4” a 3/8”
Guilhotina ou
Oxicorte + Esmerilhamento
ou Usinagem
P/ a=3 selar c/ TIG
encher c/ MIG/MAG ou
El.Revestido
P/ a<3 selar e encher c/
MIG/MAG ou El.Revestido
> 3/8” a 1”
Oxicorte + Esmerilhamento
ou Usinagem
P/a ≤3 selar e encher c/ MIG/MAG
ou El. Revestido ou
Selar c/ MIG/MAG ou
El. Revestido e encher c/
Arco Submerso
Tab. 4
Junta de topo com chanfro em V com cobre-junta
P/ e ≤ 2” - α = 20º P/ e > 2” - α = 7º
P/ e ≤ 2” - a = 5 ± 2 P/ e > 2” - a = 10 ± 2
e (espessura)
Obtenção da junta
3/16” a 3/8”
Oxicorte + Esmerilhamento ou
Usinagem
www.infosolda.com.br/nucleo/downloads/ep.pdf
> 3/8” a 4”
Idem
4
5. apoio:
Processo de
Soldagem
Selar e encher c/ MIG/MAG ou El. Selar e encher c/ MIG/MAG ou
Revestido
El. Revestido ou
Selar c/ MIG/MAG ou
El. Revestido e encher c/
Arco Submerso

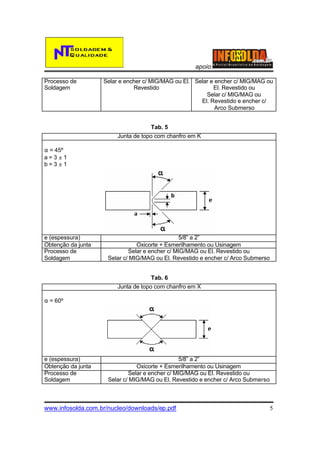

Tab. 5
Junta de topo com chanfro em K
α = 45º
a=3±1
b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Tab. 6
Junta de topo com chanfro em X
α = 60º
e (espessura)
Obtenção da junta
Processo de
Soldagem
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
5
6. apoio:

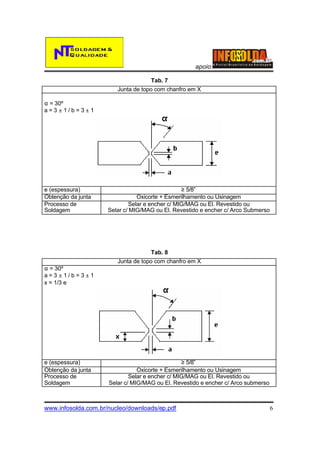

Tab. 7
Junta de topo com chanfro em X
α = 30º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 5/8”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Tab. 8
Junta de topo com chanfro em X
α = 30º
a=3±1/b=3±1
x = 1/3 e
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 5/8”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
6
7. apoio:
Tab. 9
Junta de topo com chanfro em J
α = 15º ± 2º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Tab. 10
Junta de topo com chanfro em U
α = 12º ± 2º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 3/4”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
7
8. apoio:

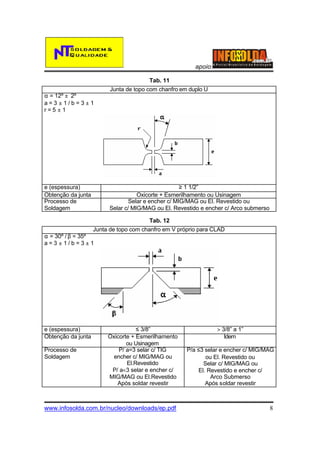

Tab. 11
α = 12º ± 2º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de topo com chanfro em duplo U
≥ 1 1/2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco submerso
Tab. 12
Junta de topo com chanfro em V próprio para CLAD
α = 30º / β = 35º
a=3±1/b=3±1
≤ 3/8”
Oxicorte + Esmerilhamento
ou Usinagem
P/ a=3 selar c/ TIG
encher c/ MIG/MAG ou
El.Revestido
P/ a<3 selar e encher c/
MIG/MAG ou El.Revestido
Após soldar revestir
P/a ≤3 selar e encher c/ MIG/MAG
ou El. Revestido ou
Selar c/ MIG/MAG ou
El. Revestido e encher c/
Arco Submerso
Após soldar revestir
www.infosolda.com.br/nucleo/downloads/ep.pdf
8
e (espessura)
Obtenção da junta
Processo de
Soldagem
> 3/8” a 1”
Idem
9. apoio:
Tab. 13
Junta de topo com chanfro em X próprio para CLAD
α = 30º / β = 35º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 5/8”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Após soldar revestir
Tab. 14
Junta de topo com chanfro em X próprio para CLAD
α = 30º / β = 35º
a = 3 ± 1 / b = 3 ± 1 / x = 1/3 e
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 5/8”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco submerso
Após soldar revestir
www.infosolda.com.br/nucleo/downloads/ep.pdf
9
10. apoio:
Tab. 15
Junta de topo com chanfro em duplo U próprio para CLAD
α = 12º ± 2º / β = 35º
a=3±1/b=3±1/r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 1 1/2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco submerso
Após soldar revestir
Tab. 16
Junta de topo com chanfro em duplo U para CLAD
α = 12º ± 2º / β = 35º / θ = 30º
a=3±1/b=3±1/r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 1 1/2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco submerso
Após soldar revestir
www.infosolda.com.br/nucleo/downloads/ep.pdf
10
11. apoio:
Tab. 17
α = 45º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de ângulo com chanfro em meio V
3/16” a 3/8”
Guilhotina
ou
Oxicorte + Esmerilhamento
ou Usinagem
Selar c/ TIG e encher c/
MIG/MAG ou El.Revestido ou
Selar e encher c/ MIG/MAG ou
El.Revestido
3/8” a 5/8”
Oxicorte + Esmerilhamento
ou Usinagem
Selar e encher c/ MIG/MAG ou
El. Revestido ou
Selar c/ MIG/MAG ou
El. Revestido e encher c/
Arco Submerso
Tab. 18
Junta de ângulo com chanfro em K
α = 45º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
11
12. apoio:

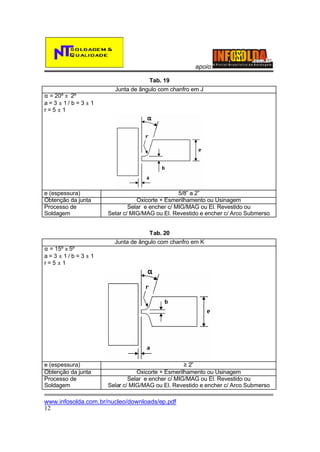

Tab. 19
α = 20º ± 2º
a=3 ± 1/ b=3± 1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de ângulo com chanfro em J
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Tab. 20
α = 15º ± 5º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de ângulo com chanfro em K
≥ 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
12
13. apoio:
Tab. 21
α = 45º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de ângulo em quina com chanfro em meio V
3/16” a 3/8”
Guilhotina
ou
Oxicorte + Esmerilhamento
ou Usinagem
Selar c/ TIG e encher c/
MIG/MAG ou El.Revestido ou
Selar e encher c/ MIG/MAG ou
El.Revestido
3/8” a 5/8”
Oxicorte + Esmerilhamento
ou Usinagem
Selar e encher c/ MIG/MAG ou
El. Revestido ou
Selar c/ MIG/MAG ou
El. Revestido e encher c/
Arco Submerso
Tab. 22
Junta de ângulo em Quina com chanfro em V
α = 60º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 5/8”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
13
14. apoio:
Tab. 23
Junta de ângulo em quina com chanfro em K
α = 45º
a=3±1/b=3±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Tab. 24
Junta de ângulo em quina com chanfro em K
α = 15º ± 5º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
≥ 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
14
15. apoio:
Tab. 25
α = 20º ± 2º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
α = 20º ± 2º
a=3±1/b=3±1
r=5±1
e (espessura)
Obtenção da junta
Processo de
Soldagem
Junta de ângulo em quina com chanfro em J
5/8” a 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
Tab. 26
Junta de ângulo em quina com chanfro em duplo J
≥ 2”
Oxicorte + Esmerilhamento ou Usinagem
Selar e encher c/ MIG/MAG ou El. Revestido ou
Selar c/ MIG/MAG ou El. Revestido e encher c/ Arco Submerso
www.infosolda.com.br/nucleo/downloads/ep.pdf
15
16. apoio:
REFERÊNCIAS BIBLIOGRÁFICAS:
•
WAINER Emílio, Soldagem, 10º ed. Ampliada, São Paulo, ABM, 1977.
•
Autores diversos, Soldagem , 1º ed., São Paulo ,SENAI – São Paulo, 1997.
•
OKUMURA Toshie, Engenharia de Soldagem e Aplicações, LTC – Livros Técnicos
e Científicos Editora S/A, 1982.
•
Autores diversos, Welded Joint Design, 1979.
•
HORWITZ Henry, Welding Principies and Pratice, 1979.
•
LUNDQVIST Berthold, Sandvik Welding Handb ook, 1977.
•
THE LINCOLN ELECTRIC COMPANY, The PROCEDURE HANDBOOK of Arc
Welding, 30th ed., Cleveland – Ohio, The Lincoln Electric Company, 1994.
www.infosolda.com.br/nucleo/downloads/ep.pdf
16
