Este documento apresenta os conceitos básicos da eletrónica, incluindo a definição de circuito eletrônico, tensão elétrica e corrente elétrica, e a Lei de Ohm. O objetivo é que os participantes entendam estas noções fundamentais e saibam aplicar a Lei de Ohm.

1. Introdução à eletrónica
Conceitos base

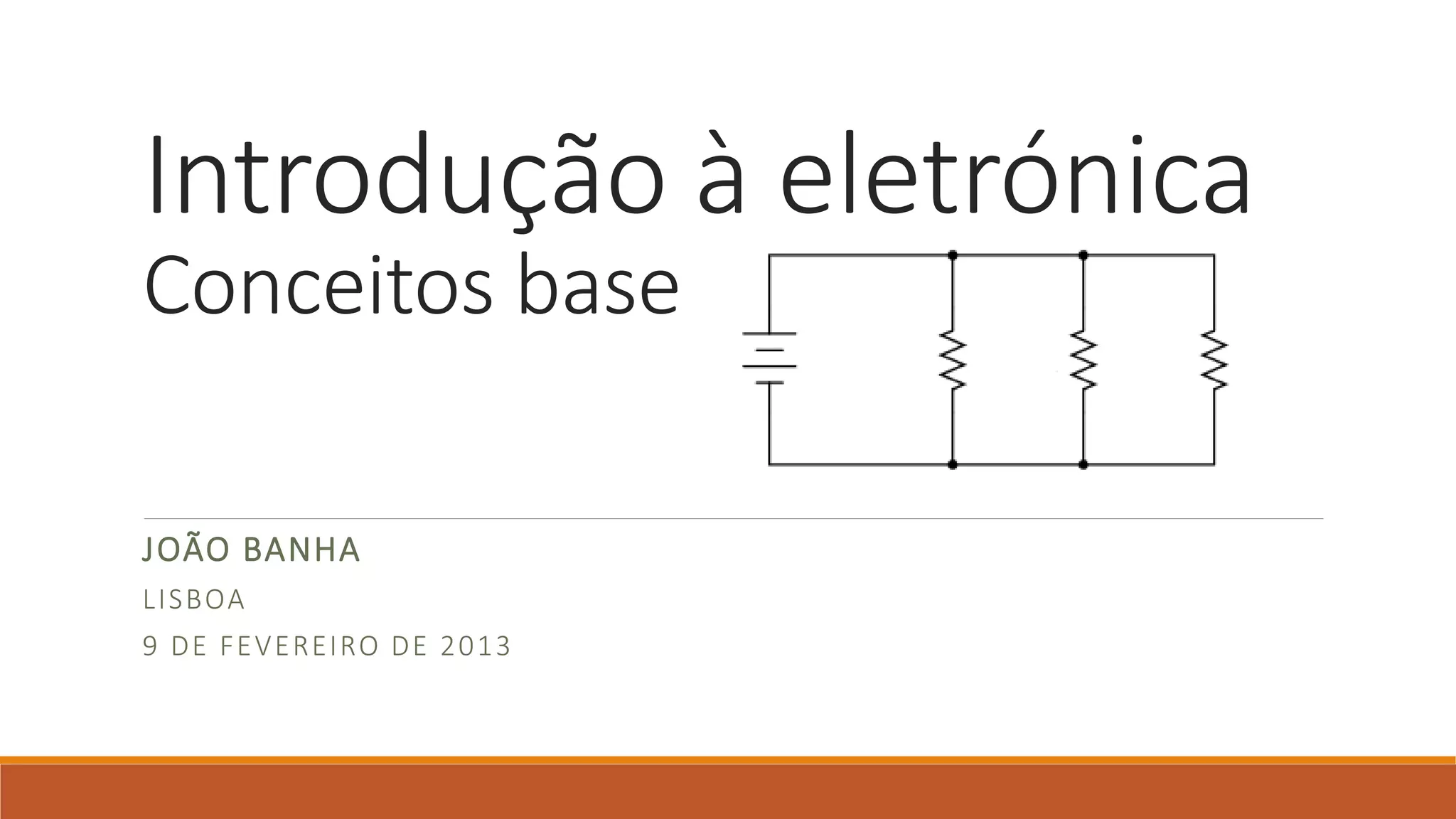

JOÃO BANHA
LISBOA
9 DE FEVEREIRO DE 2013

2. Objetivos

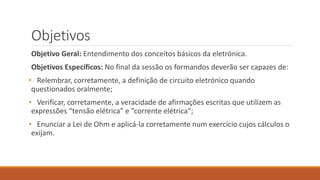

Objetivo Geral: Entendimento dos conceitos básicos da eletrónica.
Objetivos Específicos: No final da sessão os formandos deverão ser capazes de:
• Relembrar, corretamente, a definição de circuito eletrónico quando
questionados oralmente;
• Verificar, corretamente, a veracidade de afirmações escritas que utilizem as
expressões “tensão elétrica” e “corrente elétrica”;
• Enunciar a Lei de Ohm e aplicá-la corretamente num exercício cujos cálculos o
exijam.

3. Agenda
1. Circuito eletrónico
2. Tensão elétrica e Corrente elétrica
3. Lei de Ohm
4. Curiosidade

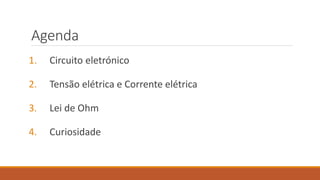

4. Agenda
1. Circuito eletrónico
2. Tensão elétrica e Corrente elétrica
3. Lei de Ohm
4. Curiosidade

5. 1. Circuito eletrónicos

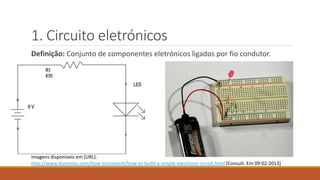

Definição: Conjunto de componentes eletrónicos ligados por fio condutor.
Imagens disponíveis em (URL):
http://www.dummies.com/how-to/content/how-to-build-a-simple-electronic-circuit.html [Consult. Em 09-02-2013]

6. Agenda

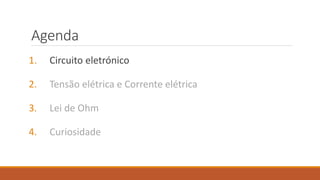

1. Circuito eletrónico
2. Tensão elétrica e Corrente elétrica
3. Lei de Ohm
4. Curiosidade

7. 2. Tensão elétrica e Corrente elétrica
Tensão: A força que provoca o movimento das cargas elétricas (também
chamada Voltagem ou Diferença de Potencial).
Corrente: Movimento das cargas elétricas.
A unidade de medida da Tensão é o Volt (V).
A unidade de medida da Corrente é o Ampère (A).
Imagem disponível em (URL):
http://www.chromalox.com/resource-center/calculators/ohms-law.aspx [Consult. em 09-02-2013]

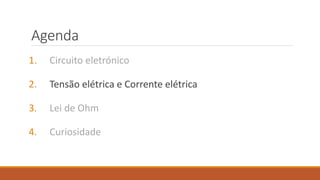

8. Agenda
1. Circuito eletrónico
2. Tensão elétrica e Corrente elétrica

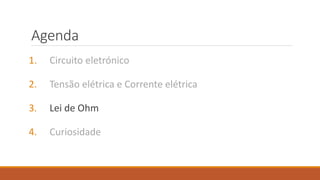

3. Lei de Ohm
4. Curiosidade

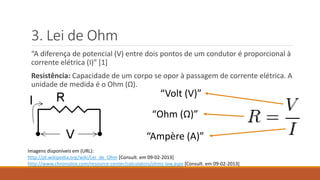

9. 3. Lei de Ohm
“A diferença de potencial (V) entre dois pontos de um condutor é proporcional à
corrente elétrica (I)” [1]
Resistência: Capacidade de um corpo se opor à passagem de corrente elétrica. A
unidade de medida é o Ohm (Ω).
Imagens disponíveis em (URL):
http://pt.wikipedia.org/wiki/Lei_de_Ohm [Consult. em 09-02-2013]
http://www.chromalox.com/resource-center/calculators/ohms-law.aspx [Consult. em 09-02-2013]
“Volt (V)”
“Ampère (A)”
“Ohm (Ω)”

10. Agenda
1. Circuito eletrónico
2. Tensão elétrica e Corrente elétrica
3. Lei de Ohm

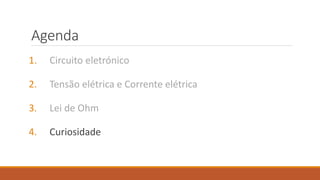

4. Curiosidade

11. 4. Curiosidade
Imagens disponíveis em (URL):
http://pt.wikipedia.org/wiki/Georg_Simon_Ohm [Consult. em 09-02-2013]
http://pt.wikipedia.org/wiki/Alessandro_Volta [Consult. em 09-02-2013]
http://pt.wikipedia.org/wiki/Andr%C3%A9-Marie_Amp%C3%A8re [Consult. em 09-02-2013]
Alessandro Volta André-Marie Ampère
Georg Simon Ohm

12. Síntese

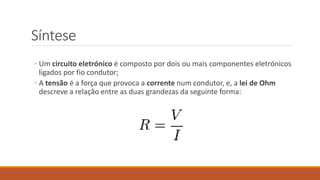

◦ Um circuito eletrónico é composto por dois ou mais componentes eletrónicos
ligados por fio condutor;
◦ A tensão é a força que provoca a corrente num condutor, e, a lei de Ohm
descreve a relação entre as duas grandezas da seguinte forma:

13. Referências Bibliográficas
◦ [1] http://pt.wikipedia.org/wiki/Lei_de_Ohm [Consult. em 09-02-2013]

14. Introdução à eletrónica
Conceitos base

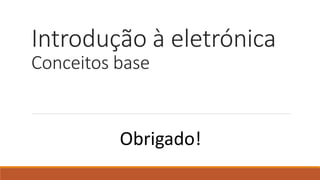

Obrigado!
