O documento discute as tendências e tecnologias emergentes em redes WiFi, incluindo: (1) O novo padrão 802.11ac que possibilita taxas de transferência de até 6,9 Gbps; (2) A experiência do usuário em redes públicas com o padrão Hotspot 2.0; (3) Os novos serviços habilitados por redes WiFi de alta capacidade.

1. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 1
Redes WiFi de Nova Geração
FlávioCorrêa–flcorrea@cisco.com
Consulting SystemsEngineer
Enterprise Networks-Mobility

2. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 2
• Tendências de Mercado
• Visão geral dos novos padrões de
conectividade WiFi
• Detalhes do Gigabit WiFi –
802.11ac
• Experiência do usuário WiFi e o
Next Generation HotSpot
• Novos serviços sobre WiFi

3. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 3

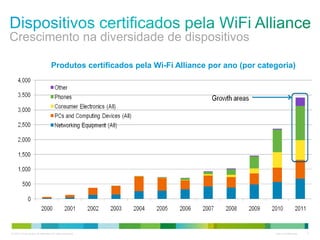

4. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 4
Crescimento na diversidade de dispositivos
Produtos certificados pela Wi-Fi Alliance por ano (por categoria)

5. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 5

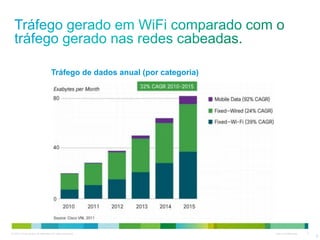

Tráfego de dados anual (por categoria)
5

6. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 6

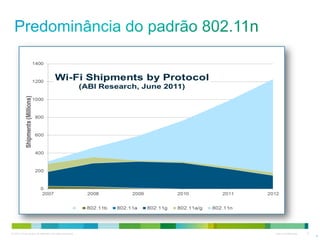

6

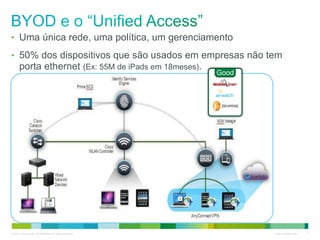

7. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 7
• Uma única rede, uma política, um gerenciamento
• 50% dos dispositivos que são usados em empresas não tem
porta ethernet (Ex: 55M de iPads em 18meses).
Good

8. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 8

9. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 9

10. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 10

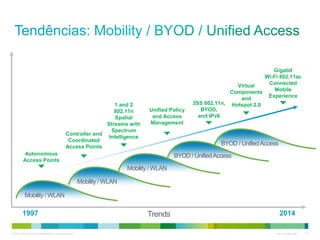

Trends 20141997
BYOD / UnifiedAccess
BYOD / UnifiedAccess
Mobility / WLAN
Mobility / WLAN
Mobility / WLAN
Gigabit
Wi-Fi 802.11ac
Connected
Mobile
Experience
Virtual
Components
and
Hotspot 2.03SS 802.11n,
BYOD,
and IPv6
Unified Policy
and Access
Management
1 and 2
802.11n
Spatial
Streams with
Spectrum
Intelligence
Controller and
Coordinated
Access Points
Autonomous
Access Points

11. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 11
http://www.youtube.com/watch?v=TcDkDoQSrVA

12. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 12

13. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 13
802.11b 802.11a
802.11g
802.11n
802.11ah
802.11af
802.11ad
Legado
802.11ac
Futuro
13

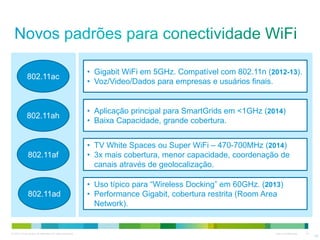

14. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 14
802.11ah
802.11af
802.11ad
802.11ac
14
• Gigabit WiFi em 5GHz. Compatível com 802.11n (2012-13).
• Voz/Video/Dados para empresas e usuários finais.
• Aplicação principal para SmartGrids em <1GHz (2014)
• Baixa Capacidade, grande cobertura.
• TV White Spaces ou Super WiFi – 470-700MHz (2014)
• 3x mais cobertura, menor capacidade, coordenação de
canais através de geolocalização.
• Uso típico para “Wireless Docking” em 60GHz. (2013)
• Performance Gigabit, cobertura restrita (Room Area
Network).

15. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 15

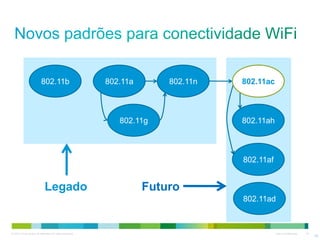

16. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 16
802.11b 802.11a
802.11g
802.11n
802.11ah
802.11af
802.11ad
FuturoLegado
802.11ac
16

17. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 17

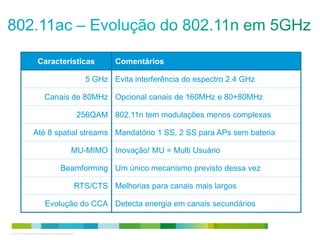

Características Comentários
Evita interferência do espectro 2.4 GHz5 GHz
Canais de 80MHz Opcional canais de 160MHz e 80+80MHz
802.11n tem modulações menos complexas256QAM
Até 8 spatial streams Mandatório 1 SS, 2 SS para APs sem bateria
Um único mecanismo previsto dessa vezBeamforming
Inovação! MU = Multi UsuárioMU-MIMO
Melhorias para canais mais largosRTS/CTS
Detecta energia em canais secundáriosEvolução do CCA

18. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 18

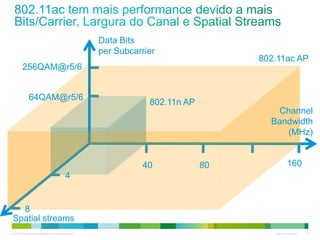

8
4
256QAM@r5/6
64QAM@r5/6
40 80 160
Channel
Bandwidth
(MHz)
802.11ac AP
802.11n AP
Data Bits
per Subcarrier
Spatial streams

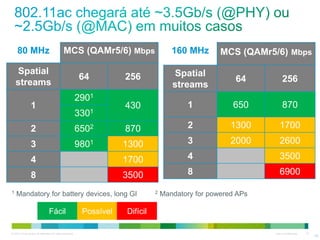

19. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 19
1 Mandatory for battery devices, long GI 2 Mandatory for powered APs
80 MHz MCS (QAMr5/6) Mbps
Spatial
streams
64 256
1
2901
430
3301
2 6502 870
3 9801 1300
4 1700
8 3500
160 MHz MCS (QAMr5/6) Mbps
Spatial
streams
64 256
1 650 870
2 1300 1700
3 2000 2600
4 3500
8 6900
Fácil Possível Difícil
19

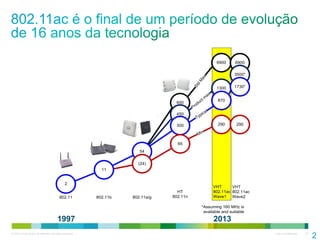

20. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 20
600
Typical
Min
Std
M
ax
Product m
ax
6900
1300
870
290
11
2
450
300
65
54
802.11 802.11b 802.11a/g
HT
802.11n
VHT
802.11ac
Wave1
(24)
6900
3500*
1730*
290
VHT
802.11ac
Wave2
*Assuming 160 MHz is
available and suitable
1997 2013
2

21. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 21
Extremely
Low
Very
Low
Low Medium High Very
High
Infrared Visible
Light
Ultra-
violet
X-Rays
Audio
AM Broadcast
Short Wave Radio FM Broadcast
Television
Infrared Wireless LAN
902–928 MHz
26 MHz
Cellular (840 MHz)
NPCS (1.9 GHz)
2.4–2.4835 GHz
83.5 MHz
(IEEE 802.11b/g)
5.1-5.3 GHz
5.4-5.7 GHz
5.7-5.8GHz
555MHz Total
(IEEE 802.11a)
Ultra
High
Super
High
 - - - - - - - - - 802.11n - - - - - - - - - 
 -- 802.11ac -- 

22. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 22

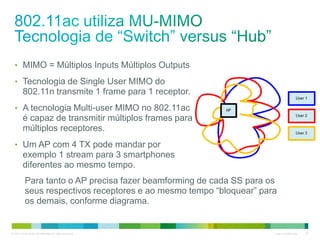

• MIMO = Múltiplos Inputs Múltiplos Outputs
• Tecnologia de Single User MIMO do
802.11n transmite 1 frame para 1 receptor.
• A tecnologia Multi-user MIMO no 802.11ac
é capaz de transmitir múltiplos frames para
múltiplos receptores.
• Um AP com 4 TX pode mandar por
exemplo 1 stream para 3 smartphones
diferentes ao mesmo tempo.
Para tanto o AP precisa fazer beamforming de cada SS para os
seus respectivos receptores e ao mesmo tempo “bloquear” para
os demais, conforme diagrama.

23. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 23
Q2
802.11ac D3.0
balloted
Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4
2012 2013 2014
80 MHz
256QAM
1-3 SS
160 MHz
1-4 SS
MU-MIMO
802.11ac Dx.0
ratified
Wave 1
certified
Wave 2
certified
2011
Estimates
only
23

24. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 24

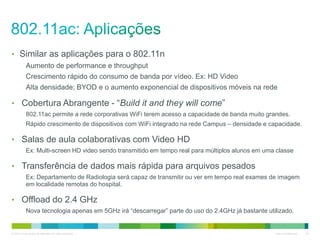

• Similar as aplicações para o 802.11n
Aumento de performance e throughput
Crescimento rápido do consumo de banda por vídeo. Ex: HD Video
Alta densidade; BYOD e o aumento exponencial de dispositivos móveis na rede
• Cobertura Abrangente - “Build it and they will come”
802.11ac permite a rede corporativas WiFi terem acesso a capacidade de banda muito grandes.
Rápido crescimento de dispositivos com WiFi integrado na rede Campus – densidade e capacidade.
• Salas de aula colaborativas com Video HD
Ex: Multi-screen HD video sendo transmitido em tempo real para múltiplos alunos em uma classe
• Transferência de dados mais rápida para arquivos pesados
Ex: Departamento de Radiologia será capaz de transmitir ou ver em tempo real exames de imagem
em localidade remotas do hospital.
• Offload do 2.4 GHz
Nova tecnologia apenas em 5GHz irá “descarregar” parte do uso do 2.4GHz já bastante utilizado.

25. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 25

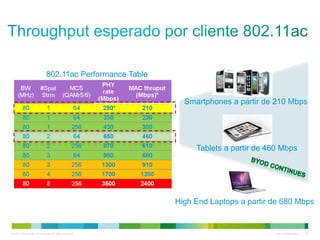

Smartphones a partir de 210 Mbps
Tablets a partir de 460 Mbps
High End Laptops a partir de 680 Mbps
802.11ac Performance Table

26. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 26

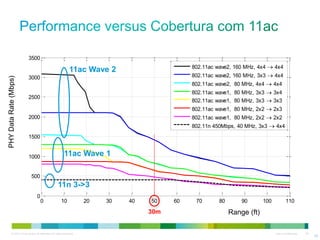

0 10 20 30 40 50 60 70 80 90 100 110
0
500
1000
1500
2000
2500
3000
3500
802.11ac wave2, 160 MHz, 4x4  4x4
802.11ac wave2, 160 MHz, 3x3  4x4
802.11ac wave2, 80 MHz, 4x4  4x4
802.11ac wave1, 80 MHz, 3x3  3x4
802.11ac wave1, 80 MHz, 3x3  3x3
802.11ac wave1, 80 MHz, 2x2  2x3
802.11ac wave1, 80 MHz, 2x2  2x2
802.11n 450Mbps, 40 MHz, 3x3  4x4
11ac Wave 1
11n 3->3
11ac Wave 2
26
PHYDataRate(Mbps)
Range (ft)30m

27. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 27
Cisco Confidential – For NDA use only, not for further disclosure or distribution
Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4
2012 2013 2014
1st Gen .11ac
Smartphones
Tablets
(1x1, 2x2)
Broader
.11ac client
adoption &
proliferation
Consumer
Class AP’s
Linksys,
NetGear,
D-Link
AP3600
802.11ac
Wave 1
Module
Q1 ‘13
Estimated
Wave 1
industry
Certification

28. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 28

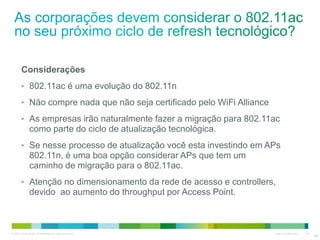

Considerações
• 802.11ac é uma evolução do 802.11n
• Não compre nada que não seja certificado pelo WiFi Alliance
• As empresas irão naturalmente fazer a migração para 802.11ac
como parte do ciclo de atualização tecnológica.
• Se nesse processo de atualização você esta investindo em APs
802.11n, é uma boa opção considerar APs que tem um
caminho de migração para o 802.11ac.
• Atenção no dimensionamento da rede de acesso e controllers,
devido ao aumento do throughput por Access Point.
28

29. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 29

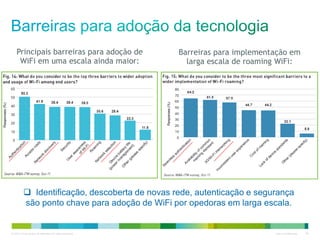

30. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 30
Principais barreiras para adoção de
WiFi em uma escala ainda maior:
Barreiras para implementação em
larga escala de roaming WiFi:
 Identificação, descoberta de novas rede, autenticação e segurança
são ponto chave para adoção de WiFi por opedoras em larga escala.

31. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 31
AplicaçõeshojeAutenticação hoje
Novomodelodeautenticação
CellularHLR
SIM-Based
Novaformadeinteraçãocomusuário

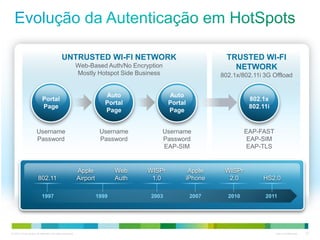

32. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 32
802.11
Apple
Airport
Web
Auth
WISPr
1.0
Apple
iPhone
WISPr
2.0 HS2.0
1997 1999 2003 2007 2010 2011
TRUSTED WI-FI
NETWORK
802.1x/802.11i 3G Offload
EAP-FAST
EAP-SIM
EAP-TLS
802.1x
802.11i
UNTRUSTED WI-FI NETWORK
Web-Based Auth/No Encryption
Mostly Hotspot Side Business
Username
Password
Username
Password
Username
Password
EAP-SIM
Portal
Page
Auto
Portal
Page
Auto
Portal
Page

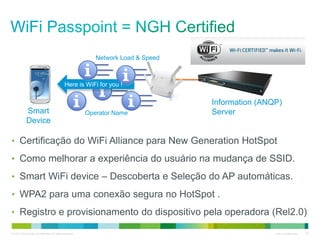

33. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 33
• Certificação do WiFi Alliance para New Generation HotSpot
• Como melhorar a experiência do usuário na mudança de SSID.
• Smart WiFi device – Descoberta e Seleção do AP automáticas.
• WPA2 para uma conexão segura no HotSpot .
• Registro e provisionamento do dispositivo pela operadora (Rel2.0)
Information (ANQP)
ServerSmart
Device
Operator Name
Network Load & Speed
Here is WiFi for you !

34. Cisco Confidential© 2010 Cisco and/or its affiliates. All rights reserved. 34

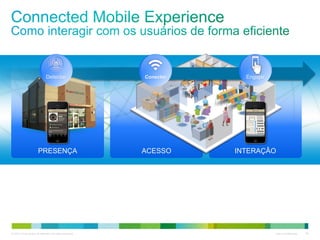

35. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 35
PRESENÇA ACESSO INTERAÇÂO
Detectar Conectar Engajar

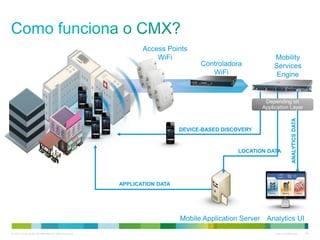

36. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 36
ANALYTICSDATA
Controladora
WiFi
Mobility
Services
Engine
Analytics UI
LOCATION DATA
DEVICE-BASED DISCOVERY
APPLICATION DATA
Mobile Application Server
Depending on
Application Layer
Access Points
WiFi

37. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 37
Aonde as pessoas passam mais tempo? Horario de pico? Usuários novos ou recorrentes?
Qual o caminho mais utilizado?
% de clients que entraram vs passaram pelo local

38. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 38

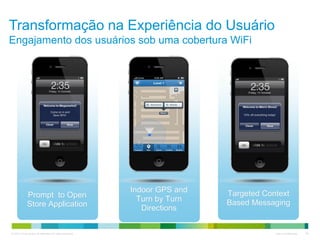

Prompt to Open
Store Application
Indoor GPS and
Turn by Turn
Directions
Targeted Context
Based Messaging
Transformação na Experiência do Usuário
Engajamento dos usuários sob uma cobertura WiFi

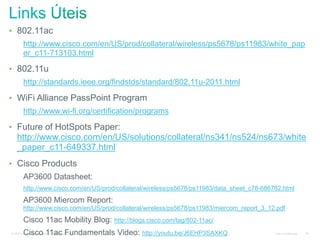

39. © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 39
• 802.11ac
http://www.cisco.com/en/US/prod/collateral/wireless/ps5678/ps11983/white_pap
er_c11-713103.html
• 802.11u
http://standards.ieee.org/findstds/standard/802.11u-2011.html
• WiFi Alliance PassPoint Program
http://www.wi-fi.org/certification/programs
• Future of HotSpots Paper:
http://www.cisco.com/en/US/solutions/collateral/ns341/ns524/ns673/white
_paper_c11-649337.html
• Cisco Products
AP3600 Datasheet:
http://www.cisco.com/en/US/prod/collateral/wireless/ps5678/ps11983/data_sheet_c78-686782.html
AP3600 Miercom Report:
http://www.cisco.com/en/US/prod/collateral/wireless/ps5678/ps11983/miercom_report_3_12.pdf
Cisco 11ac Mobility Blog: http://blogs.cisco.com/tag/802-11ac/
Cisco 11ac Fundamentals Video: http://youtu.be/J6EHP3SAXKQ

40. Thank you.
